Монтаж каркаса перегородок

Тонкости укладки

Если используется цельный вариант кладки, то производится она, начиная с нижнего уровня. Не забывают о необходимости перед укладкой нового бруса на старый делать прокладку и создавать слой гидроизоляции. Это нужно на тот случай, когда влажность проявляет себя в нижней части стены. Причем возникает она не спонтанно, а вследствие проведения влажной уборки, утечки из водопроводных труб, случайного разлития жидкости и т. д.

По этой же причине нижний брус выбирают специфический – из осины к примеру.

Джутовое волокно, которое прокладывается между всеми брусками улучшит теплоизоляционные и звукоизоляционные свойства. В обязательном порядке стыки между создаваемой перегородкой и несущей стеной заделать этим же материалом.

Джутовое волокно между звеньями

Когда перегородка собрана, ее тщательно шлифуют вместе с основными стенами, покрывают антисептической грунтовкой.

Монтаж перегородок выполняют в процессе строительства дома и после завершения ремонтных или строительных работ.

Основные виды

Прежде чем начинать работу с гипсокартоном своими руками, следует ознакомиться с основными видами перегородок. Они могут быть предназначены для традиционного зонирования пространства или декорирования помещения. Перегородки для зонирования обычно выполняют еще и звукоизоляционные функции. Такие конструкции обходятся дороже, а выполнить их гораздо сложнее.

Монтаж декоративной перегородки из гипсокартона не будет сопровождаться прокладкой демпферной ленты. А вот стационарная стена из гипсокартона, которая имеет соединение со всеми четырьмя смежными поверхностями, должна отвечать требованиям шумоподавления. Для этого между профилем и основной стеной прокладывается уплотнительный материал, который будет препятствовать распространению ударного шума.

Перегородки из гипсокартона для зонирования могут быть исключительно декоративными, имея полочки и ниши для сувениров и светодиодной подсветки. Устройство таких конструкций усложняется формированием дополнительных функциональных элементов, например, ящиков.

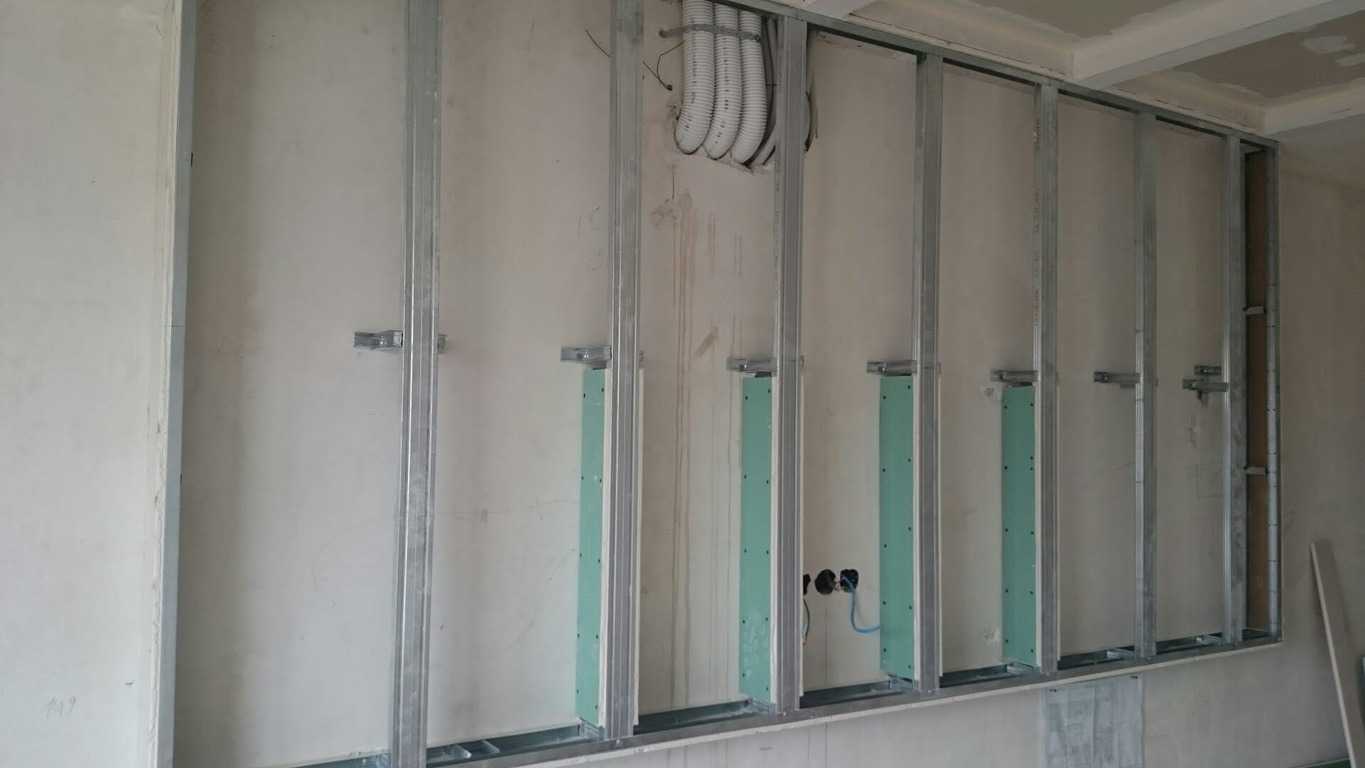

Обшивка гипсокартоном неровных стен и потолка

Если размеры помещения позволяют часть пространства занять гипсокартоном, можно с его помощью достаточно быстро и аккуратно закрыть неровные стены и потолок. Для этого также делается деревянный каркас, который крепят к строительным конструкциям.

При обшивке стены нужно повторить все операции, описанные для монтажа перемычки, установив раму вплотную к ней. Для этого допускается взять бруски и рейки меньшего сечения, поскольку их дополнительно можно прикрепить кронштейнами или анкерными пластинами к закрываемой стене.

Некоторые мастера собирают каркас на ровном полу, а уже затем выставляют его на нужное место и закрепляют. Все полости между брусками заполняют теплоизоляционными материалами. Устанавливают гипсокартон на рейки, стараясь не допустить наличия стыков над дверными и оконными проемами, поскольку там не будет опорных вертикальных стоек.

При монтаже ГКЛ на потолок бруски рамы крепятся к стенам строго горизонтально и на одном уровне. После этого выполняется внутренняя обрешетка с закреплением ее к крайним брускам и к плитам потолка. Потолочный гипсокартон имеет несколько меньшую толщину и вес, что облегчает его установку.

Отличия гипсокартона от штукатурки

Оба эти строительные материалы используются сугубо для выравнивания стен. Только это их и объединяет. В остальном же это два противоположных материала. Гипсокартонными листами обшивка делается за короткий промежуток времени. Установка их займет несколько часов. Штукатурку же делают в такой же комнате не один день. Этот материал наносится слоями, которые должны просыхать. Гипсокартон также крайне легкий материал, чего не скажешь о смесях для штукатурки. Существенным отличием этих двух строительных материалов также состоит в величине выдерживаемых ими нагрузок. Так, к примеру, если повесить на отштукатуренную стену шкафчик, то с ней ничего не случиться. Гипсокартонная же стена будет деформироваться. Штукатурные работы признаны очень грязными. Замешивание таких смесей всегда сопровождается разбрызгиванием по сторонам, как бы аккуратно они не выполнялись. Использование же гипсокартона, в свою очередь, считается чистой работой. Ведь ничего соединять не надо. Загрязненность комнаты возникает только в момент распиливания листов. С гипсокартонными листами сможет работать каждый. Нанесение же штукатурки – это работа для мастера.

Также существенно отличаются эти два материала во время работ с областью, где есть коммуникации. Все провода и трубы прячутся просто и легко под гипсокартон. Во время штукатурных работ всегда появляются неприятные аспекты с такими местами. Ведь штукатурка стен это сложный процесс, состоящий в нанесении смеси, ее выравнивании и затирании. Также существенным отличием является ценовой диапазон материалов. Сколько стоит выровнять стены гипсокартоном и сколько штукатуркой, можно увидеть, сделав предварительные расчёты. Поверьте, они будут отличаться.

Пошаговая инструкция по монтажу своими руками

Монтаж перегородок для зонирования комнаты – это сложная и ответственная работа, которую лучше доверить профессионалам.

Если такой возможности нет, для самостоятельного возведения ограждающих конструкций, рекомендуется соблюдать все пункты технологической карты:

1. На всех контактных плоскостях строительных конструкций наносится разметка.
2. Профили раскраиваются в нужный размер.
3. К смежной стене, потолку и полу фиксируются профильные направляющие.
4. Крепление производится на дюбель-гвозди после предварительного устройства отверстий перфоратором.
5. К горизонтальным направляющим фиксируются на саморезы стойки, расположение которых определяется проектом, с учётом усилений проёмов в фигурных перегородках.
6. К вертикальным направляющим и стойкам крепятся импосты для формирования ячейки.
7. Производится раскрой гипсокартонных листов.
8. Элементы облицовки фиксируются к направляющим каркаса шуруповёртом до утапливания головок метизов минимум на 1 – 2 мм в сердечник.
9. На угловые сопряжения клеятся оцинкованные уголки.
10. Все стыки армируются полимерной серпянкой.
11. Производится финишная отделка перегородки.

Смотрите видеоматериал в котором дана подробная инструкция по монтажу перегородки из ГКЛ:

По завершении работ, нужно проверить соблюдение вертикальных и горизонтальных плоскостей, при наличии фигурной конструкции – идентичность габаритов декоративных элементов конструкции. При необходимости, доработка проводится строго до начала чистовой отделки.

Особенности установки

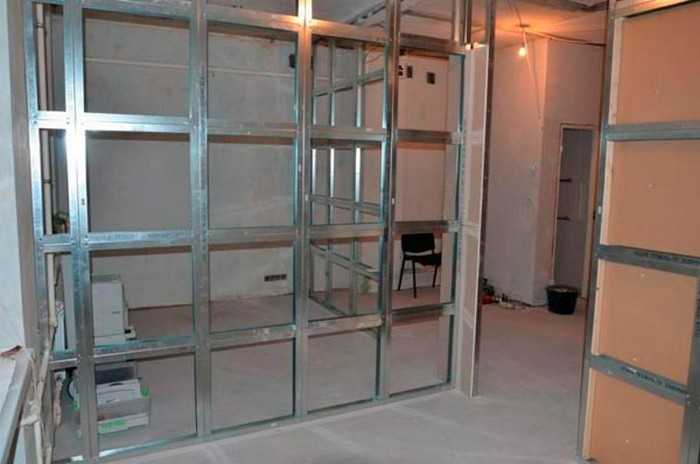

При монтаже каркаса для зонирующих перегородок, необходимо учитывать ряд нюансов, в зависимости от типа конструкции и её формы.

Обычные:

• Направляющие устанавливаются на потолке и на полу.
• Каркас возводится с регулярным расположением импостов и стоек для образования квадратных или прямоугольных ячеек.
• Расположение направляющих подбирается таким образом, чтобы соблюдалась кратность стандартного листа ГКЛ, как правило, 2500 х 1200 мм.
• При монтаже зонирующей перегородки на части высоты помещения, необходимо жёстко зафиксировать в конструкции перекрытия усиленные стойки из металлопроката.

Радиусные:

• Все горизонтальные направляющие – стартовые профили и импосты частично подрезаются и деформируются с нужной кривизной.
• Частота расположения стоек напрямую зависит от радиуса окружности.
• Необходимость установки усиливающего каркаса зависит от степени кривизны перегородки – при радиусе менее 1000 – 1500 мм, конструкции автоматически обеспечивается пространственная жёсткость.

Декоративные:

• Стойки и импосты размещаются нерегулярно, согласно рабочим чертежам – все элементы каркаса должны одновременно служить обрамлением проёмов.

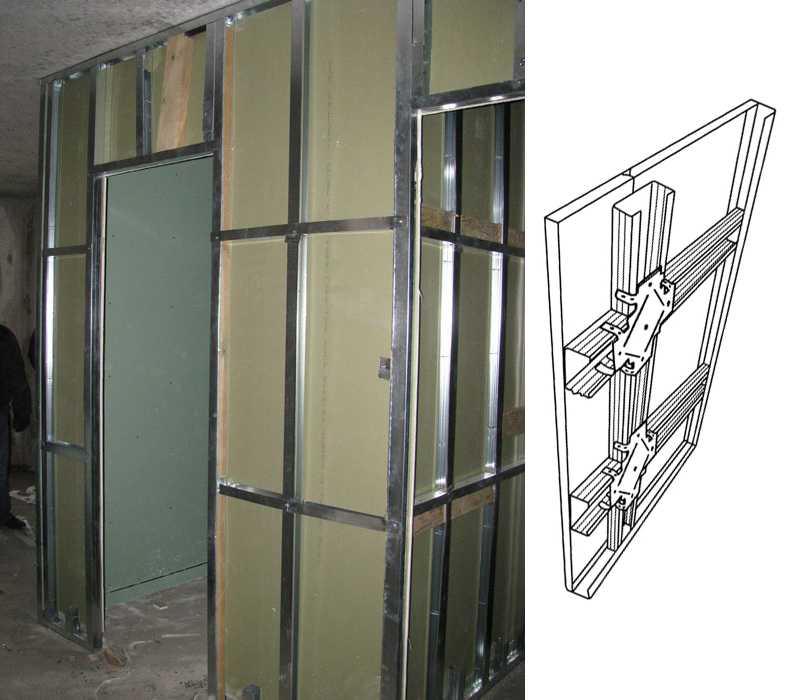

• При устройстве каркаса, рекомендуется использовать специальные соединители – крабы, что исключает необходимость полного раскроя импостов.
• При устройстве криволинейных фигурных проёмов, необходима локальная подрезка направляющих и их изгиб по предварительно созданному шаблону из фанеры или ГКЛ.

Особенности крепления листов

При монтаже перегородок также следует соблюдать определённые правила раскроя и фиксации гипсокартонных листов.

Обычные:

• Перед монтажом листов ГКЛ, рекомендуется оформить чертёж с развёрткой ограждающей конструкции.
• Рекомендуется использовать целые листы с минимальным количеством подрезки.
• При монтаже облицовки в 2 слоя, нужно следовать правилу перевязки стыков.
• Листы крепятся на саморезы, расположенные с регулярным шагом по всему периметру изделий.

Радиусные:

• Рекомендуется заранее приобрести деформируемые листы с полимерными добавками в сердечник.
• До изгиба ГКЛ, ГКЛВ или ГКЛВО, следует воспользоваться фрезером с треугольной фрезой или строительным ножом для прорезки сегментов.
• Крепление облицовки начинается с крайней вертикальной грани элемента, после чего постепенно прижимается саморезами по всей плоскости элемента облицовки.

Декоративные:

• Листы предварительно раскраиваются после разметки.
• Каждый проём прорезается ножом, без распила всей конструкции.
• Стыковку листов рекомендуется производить по всей плоскости, а не в месте расположения проёма.
• Для облицовки торцов проёмов, следует максимально использовать обрезки основных элементов облицовки.
• Обрамление проёмов нужно вести только цельными отрезками гипсокартонных листов по всей длине и ширине торца конструкции.
• Во время выполнения отделки декоративных проёмов, следует устраивать по периметру сопряжений листов ГКЛ оцинкованные уголки, предотвращающие образование трещин.

Сборка арки из гипсокартона на стене

1. Глубокие. Обычно предусмотрены еще на стадии строительства жилья и имеют несущие стены. Часто встречаются в квартирах в виде альковов.
2. Неглубокие, декоративные. Подобные конструкции собираются в процессе ремонтно-отделочных работы в помещении. Их функция — это расположение в искусственных углублениях разных полок или бытовой техники.

• монтаж направляющих;
• установка стоек каркаса;
• крепление дуги арки; Процесс сборки каркаса стеновой арки из гкл
• установка поперечных реек;
• прокладка проводки по необходимости;
• обшивка стен гипсокартоном.

Если собирается отдельное сооружение из гипсокартона своими руками, нужен полный набор профилей двух типов: направляющих и стоечных. Конструкция каркаса арки на стене И также для упрощенного придания плавных изгибов понадобится арочный вариант рейки, который можно изгибать в любую конфигурацию. Арочный профиль вполне реально заменить обычной направляющей, в которой подрезают боковые полки, что позволяет делать изгиб не хуже оригинального аналога. Предварительно перед работой по сборке арки из гипсокартона своими руками стоит набросать схему, где указать все размеры, точки крепления, стойки каркаса.

И уже по ним начинать процесс постройки. Классическую симметрическую арку под стеной собирают в несколько этапов: А также подходят различные акриловые и полимерные виды шпаклевок, но стоят они дороже от гипсовых аналогов. Смотрите в видео поэтапный процесс изготовления арки из гипсокартона на стене. Если же полка или стеллаж будет использоваться для расположения тяжелых вещей (растений, техники, книг, аквариума), лучше усилить каркас дополнительными профилями и обшить двумя слоями гипсокартона, а еще лучше вместо обычного профиля использовать сварной кронштейн. Самостоятельно создать подобную конструкцию несложно. Понадобится соорудить каркас, а для придания профилю дугообразной формы на его боковых гранях можно сделать надрезы через каждые 10-12 см или чаще, если изгиб арки будет более сильным. Монтаж арочной конструкции из гипсокартона требует создания проекта.

Иначе собрать нужную конструкцию будет практически невозможно. Для того, чтобы сделать проект арки необходимо проделать следующие действия:

• классические. Такая арка имеет правильный радиус дуги;
• радиусные. Радиус кривизны таким конструкций может быть самым разнообразным;
• двойные. Формируются из двух небольших перегородок. Часто служат для разграничения пространства на зоны. Наиболее часто снабжены нишами и полками;
• эллипсоидные. Вся конструкция имеет эллипсоидный вид;
• модерновые. На данный момент являются наиболее популярными. Применяют для зонирования помещения.

На фото показан каркас с уже закрепленным на нем листом гипсокартона. Вырезался он еще до того как его закрепили

Важно перед этим все хорошо и тчательно рулеткой сделать замеры ширины и высоты рулеткой

Первым делом нам нужно все хорошенько промерять и нарисовать линии для периметра — по ним мы собственно и будем крепить металлические профили. Во избежание неровностей нужно все делать с высокой точностью и желательно использовать строительную линейку. Сначала делаем разметку на полу.

Она должна точно повторять ширину и длину арки. Затем на потолке с такими же пропорциями

Вот пример того что у нас должно получиться: Для устойчивости каркаса важно не нарушать последовательность сборки, проверка каждого этапа монтажа по уровню, углу

Этапы сборки: Для этого нужно площадь перегородки поделить на площадь листа гипсокартона 3 м2 (высота 2,5* ширина 1,2). Пример расчета гипсокартона для перегородки Площадь перегородки: 2,5 м*1,8 м=4,5 м2 Делим площадь перегородки на площадь листа ГКЛ: 4,5 м2: 3 м2=1,5 листа. Так как обшивка идет с двух сторон, то понадобится 3 листа. Последними при сборке основания будут крепиться горизонтальные элементы.

Для полок, нагрузка на которые может быть значительной, по горизонтали устанавливают двойные перемычки или усиливают полки по всей их длине дополнительными профилями. На фото, представленном далее, показана арка из гипсокартона с полками в процессе монтажа каркаса.Совет: для того, чтобы все детали будущей конструкции лучше совпадали, а их установка не вызывала проблем, изготовьте шаблон верхней части композиции, выдержав необходимый радиус изгиба.

По нему можно будет с большей точностью вырезать сложные по форме детали.

Дополнительная информация по теме:

• Потолки из гипсокартона в комнате с колоннами
• Какие материалы нужны чтобы сделать перегородку из гипсокартона
• Можно ли прикрутить гипсокартон к деревянному потолку без профилей
• Потолок из гипсокартона видео с нишей для подсветкой
• Как сделать из гипсокартона полочки на стене с фото

Подготовительный этап

Гипсокартона – отделочный материал, отличающийся долговечностью. Именно этот факт заставляет задуматься о проведении профилактической обработки всех поверхностей, которые будут скрыты за листами ГКЛ. О том, что на поверхности основных стен появился грибок или разрослась плесень владелец строения может узнать только в тот момент, когда конструкция, возведенная несколько лет назад, начнет крошиться и разрушаться.

Натуральное дерево пожароопасно. Поэтому следует тщательным образом обработать все поверхности противогрибковыми средствами. Щели между брусом нужно законопатить паклей, пропитанной составами, обеспечивающими способность сооружения противостоять возгоранию. В качестве дополнительной обработки можно использовать силикон или пену.

Запенивание щелей

Все составляющие конструкции заранее режут или распиливают на отдельные куски, длина которых определяется после выполнения точных измерений. Это касается не только контура. Заранее готовят продольные (стоечные) направляющие и перемычки.

Прозрачные перегородки

Укладку стеклоблоков тоже можно выполнить самостоятельно, на этапе выполнения чистовых работ, перед окончательной отделкой потолка и стен. Монтаж перегородок из стеклоблоков в каркасном домеаналогичен кирпичной кладке. С разницей в том, что перевязку делать здесь необязательно.

• Блоки из стекла укладываются на стяжку из цемента.
• Толщина шва должна быть небольшой 1 см будет достаточно.
• Для кладки можно использовать, как цементно-песчаный раствор, так и цементно-известковый.

Соединение такой перегородки с потолком должно быть максимально прочным и упругим. Обязательно использовать в соединении пробковые прокладки. Это необходимо для защиты стекла от растрескивания, поскольку стекло – хрупкий материал, при деформации может легко повредиться.

Важно! Кладку делать рекомендуется из белого песка или цемента, так швы будут смотреться аккуратнее

Монтаж от края стены

Монтаж гипсокартона таким способом в каркасном доме не сложен при соблюдении расчетов. Потребуется использование строительного уровня, по которому выставляется первый лист. До этого следует разметить и подогнать кромку, которая впоследствии будет состыкована с примыкающим перекрытием. Лист гипсокартона прислоняется к каркасу дома и фиксируется.

Следующие листы устанавливаются вдоль стен, сохраняя порядок. Стыковка должна выполняться вплотную по скошенным кромках. Если материал имеет прямые углы, то понадобиться оставить зазор в три миллиметра между плитами. Если необходимо, перед установкой последнего листа подгоните его кромку к гипсокартону с прилегающей стены

Теперь рассмотрим обшивку стен, имеющих проем под дверь. Выполняется процедура следующим образом:

• Размечается положение обвязки потолочной двери на срезе листа гипсокартона. Это делается путем удерживания листа материала в уровень стойки двери;
• Вырезается полоса в два с половиной сантиметра ширины между разметкой и верхним срезом листа. Кромка должна лечь в центр стойки;
• Лист фиксируется к каркасу. По аналогии производится монтаж с противоположенной стороны двери, где так же требуется отрезать 2.5 сантиметра от края кромки;
• Для размещения над проемом требуется разметить и вырезать лист гипсокартона, который будет размещен между двумя плитами по обе стороны от двери;
• Все кромки потребуется зачистить при помощи наждачки.

После монтажа поверхность листов гипсокартона шпаклюется. При этом необходимо особо тщательно пройти по местам срезов и стыков. Следом устанавливают коробку двери, наличники. Финальный этап – монтаж плинтусов, прибиваемых (или прикручиваемых) через слой гипсокартона к каркасу здания.

Укладка теплоизоляции

Прежде чем приступать к укладке утеплителя, следует его выбрать. Наиболее распространенными вариантами сегодня выступают:

• минвата;
• изолон;
• пенопласт;
• полистирол;
• базальтовая вата.

Между профилями следует осуществить укладку утеплителя. Для того чтобы он был надежно укреплен, можно воспользоваться строительной пеной. При этом следует обеспечить полную монолитность, между плитами свободных участков оставаться не должно. Иногда утеплитель укладывается в несколько слоев. После завершения этих работ укрепляют пароизоляцию, которая исключит воздействие влаги на внутренние слои. После всего этого можно приступать к обшивке гипсокартоном или другим листовым материалом.

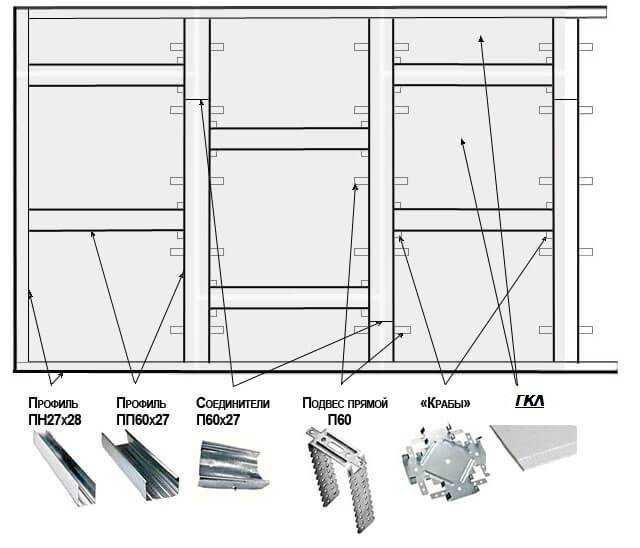

Монтаж каркаса

Монтаж профиля направляющего (ПН)

1. Монтаж каркаса начинается с монтажа направляющего профиля ПН по периметру разметки. Между профилем и стеной, согласно правилам монтажа перегородок, клеится уплотнительная лента Дихтунгсбанд. Клеется лента на внешнюю сторону полки профиля.

2. К основанию профиль ПН прикручивается саморезами, если основание деревянное или дюбель гвоздями (Дюбель К), если основание бетонное. Для кирпичного основания используют пластиковый дюбель и шуруп длинной от 50 мм.

3. В месте установки двери, делается специальный загиб профиля, который будет использоваться для его соединения со стоечным профилем (смотрим фото).

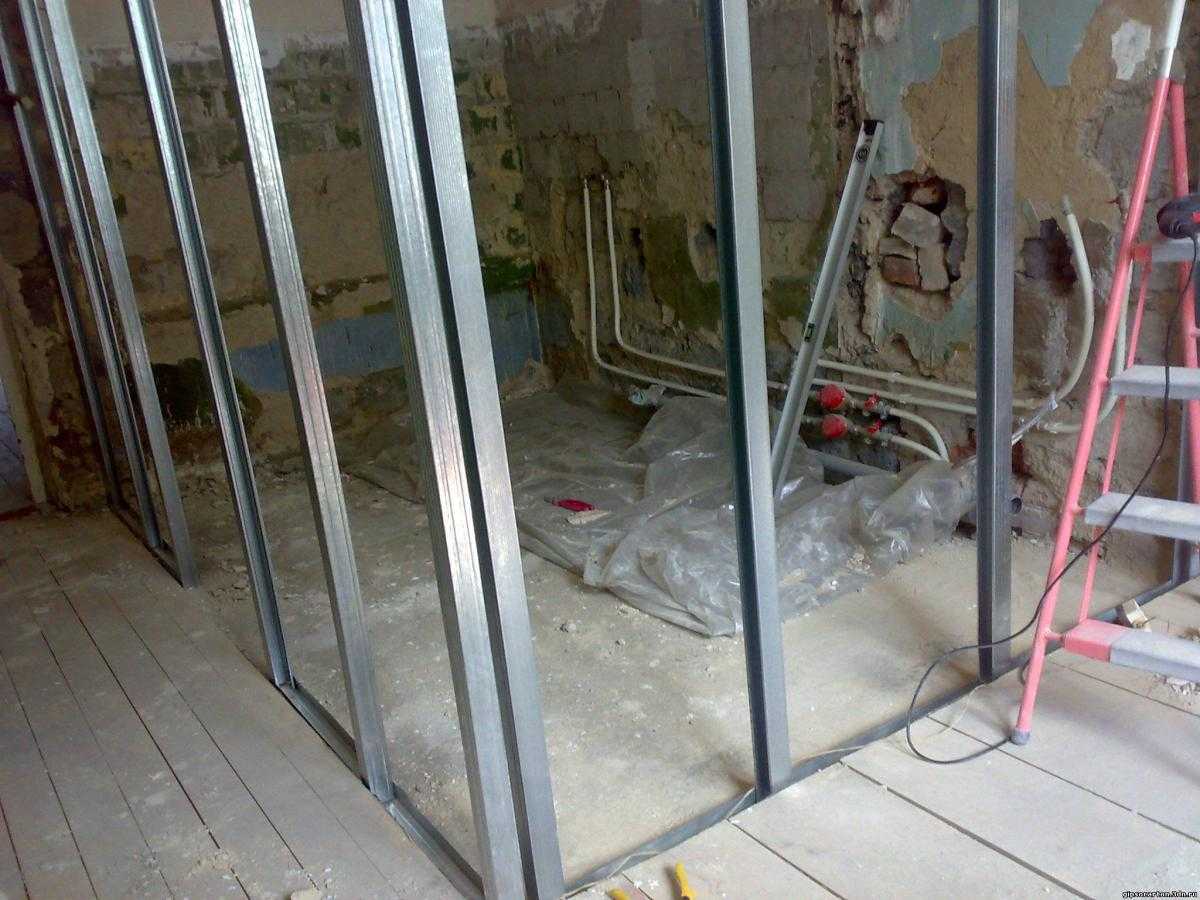

Монтаж профиля стоечного

1. Стоечный профиль должен быть на 1 см меньше фактической высоты помещения. При этом он должен «цепляться» за направляющий профиль 2 сантиметрами своей длины. Вставляется стоечный профиль сначала в нижний направляющий профиль, а потом заводится в профиль на потолке.

2. Шаг между серединами стоечного профиля 600 мм. Монтируются стоечные профили от стены к дверям. При короткой перегородки расстояние между профилями можно уменьшить до 300 или 400 мм. Главное запомнить этот шаг, чтобы при двухслойной обшивке, попасть шурупом, крепящим второй лист, в профиль стойки.

3. Напомню, что в дверном проеме должно быть установлено две стойки с каждой стороны проема. Одна стойка с брусом для дверной коробки, вторая стойка это стоечный профиль, входящий в каркас перегородки.

4. Профили каркаса, соединяются между собой специальным инструментом, просекателем или саморезами типа LN 19 мм.

Замечу, все стоечные профили должны быть выставлены строго по вертикали.

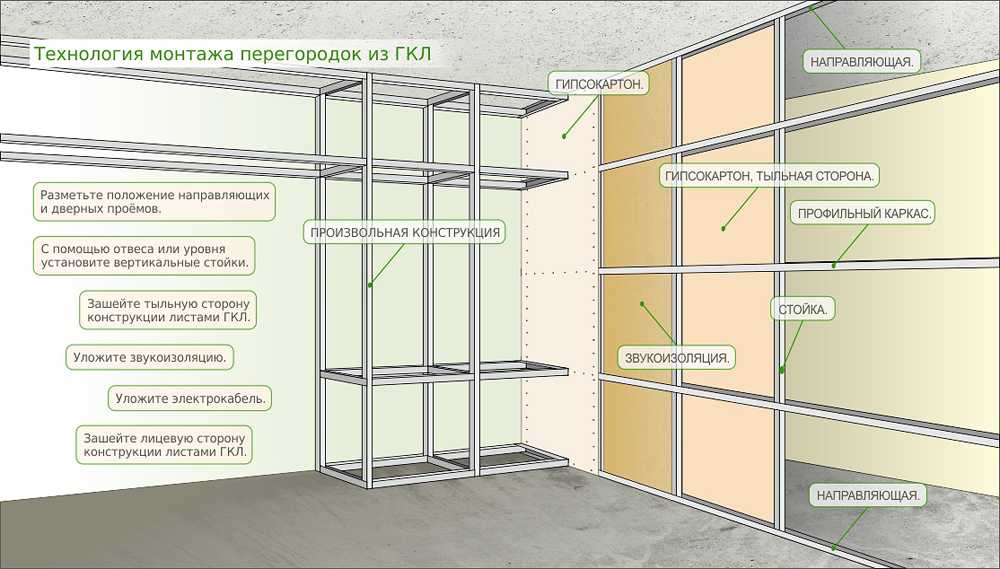

Монтаж перегородок из ГКЛ на металлическом каркасе

По нанесенным линиям разметки или контрольным точкам, к потолку и полу крепятся направляющие (ПН — профиль направляющий 50х40 мм). Если у вас дом каменный, пол и потолок сделаны из бетонных плит, то в этом случае сначала необходимо сделать глухие отверстия, в которые будут установлены анкерные болты при креплении профиля. Так же можно крепить направляющие и боковые стойки с помощью дюбелей.В том случае, если в результате измерения от стены (А) линия разметки (В) отклоняется от оси (красная перечеркнутая линия) относительно отвеса, то тогда ориентиром для разметки (В и Г) уже будет не стена (А), а результаты измерения, проведенные с помощью отвеса.

На это влияет то, что стена (А) имеет отклонения от вертикальности (неровная кладка или штукатурка стены выполнены с отклонениями).Для примера возьмем монтаж гипсокартонных перегородок между санузлом, кухней—столовой и коридором (прихожей). Посмотрим, какие основные материалы потребуются для устройства перегородок с такими условиями: По техническим условиям листы ГКЛВ будут расположены со стороны перегородок находящихся в помещениях кухня-столовая и санузел. Со стороны коридора (прихожей) каркас перегородки будет обшит листами ГКЛ. Крепление ГКЛ к металлическому профилю каркаса осуществляется с помощью саморезов.

При использовании шуруповерта, необходимо выполнить регулировку момента затяжки саморезов так, чтобы шляпка самореза не прорывала насквозь гипсокартон, а имела небольшое заглубление (не более чем 2…3 мм).
