Самостоятельное изготовление ковша хоппера

Хотя ковши для оштукатуривания стоят сравнительно недорого, да и в аренду любую модель можно взять по умеренной цене, некоторые мастера предпочитают самостоятельно изготавливать свой рабочий инструмент. Своими руками обычно приходится собирать только ковш, остальные детали покупные.

Выкройка однолитрового ковша представлена на схеме, но штукатурная лопата чертежи имеет различные, и если вы усовершенствуете ее по собственному усмотрению, в этом не будет ничего предосудительного. Детали хоппера вырезают из листа металла. Представленный на схеме ковш выполнен из алюминия и усилен двумя полосками дюралюминия. Его элементы соединены саморезами

При этом важно, чтобы между краями деталей не оставалось зазоров, иначе изделие будет протекать. Решить эту задачу можно с помощью металлических уголков и накладок. Если хоппер изготовлен из более прочного материала, например, с тали, то имеется смысл использовать не саморезы, а сварку, да и проблема с протечками исчезает сама собой

Если хоппер изготовлен из более прочного материала, например, с тали, то имеется смысл использовать не саморезы, а сварку, да и проблема с протечками исчезает сама собой.

Ковш рекомендуется оснастить удобной и прочной ручкой. Представленная на чертеже модель оснащена ею слева для того, чтобы основная весовая нагрузка приходилась на правую руку. Если мастер – левша, то ручку крепят с правой стороны хоппера.

Также штукатурный ковш хоппер оборудуют креплениями для удержания пульверизатора и отверстием, куда устройство вставляется. Стоит заметить, что у самодельных моделей меньшая мощность, чем у фабричных, которые имеют две, три или четыре форсунки. Некоторые умельцы добавляют сопла, рассчитывая увеличить производительность своих аппаратов. Впрочем, и с одной форсункой литр смеси распыляется за 10-20 секунд, в зависимости от консистенции материала.

Ковш надевается на пульверизатор, к последнему крепится шланг, ведущий от воздушного компрессора. Пользоваться самодельным хоппером нужно так же, как и фабричным, разве что приемлемое расстояние от стены больше – 15-20 сантиметров. Нужно внимательно следить за тем, чтобы при зачерпывании раствора он не прилипал к внешней стороне ковша.

Если используется штукатурная лопата хоппер ковш своими руками собранная, то ухаживать за нею требуется так же, как и за фабричной моделью. Изделие промывают в емкости с водой, остатки раствора стирают ветошью.

В целом, самодельные хопперы мало в чем уступают фабричным, если не считать одного ограничения: подходят они только для работы со стенами. Оштукатуривать потолок с помощью собранного вручную ковша неудобно. Если стоит такая задача, придется изготавливать новый хоппер с измененной конструкцией, а иногда – даже покупать другой пульверизатор, с более эргономичной ручкой.

В целом, автоматизация процесса нанесения штукатурки на стену позволит вам сэкономить массу времени и усилий.
Основная сложность будет заключаться лишь в том, чтобы выровнять нанесенный на обрабатываемую поверхность раствор. Узнать сколько потребуется штукатурки, поможет .

Отделочные, а особенно – штукатурные работы, нельзя отнести к особо производительным. Не зря в недавнем прошлом трудоёмкость возведения стен зданий оценивали в 30…35% от стоимости отделочных работ. С тех пор появились штукатурные станции, но они экономически оправдывают себя только при значительных площадях оштукатуриваемых объектов. Кроме того, они характеризуются значительным расходом штукатурного раствора, а готовые помещения нуждаются в трудоёмкой очистке. Поэтому появление такого инструмента как хоппер-ковш явилось своего рода революцией в сфере индивидуального и малоэтажного строительства.

Изготовление хоппер ковша

Понадобится:

• Лист тонкого металла 0,4 – 1 мм (жесть, алюминий, сталь);
• Пневмопистолет;
• Шайбы М 10 – 14 (на 3 сопла – 6 шайб);
• Сварочный аппарат или заклёпочник с заклёпками;
• Дрель и свёрла 10 – 14 мм;
• Ножницы по металлу или УШМ с отрезным кругом.

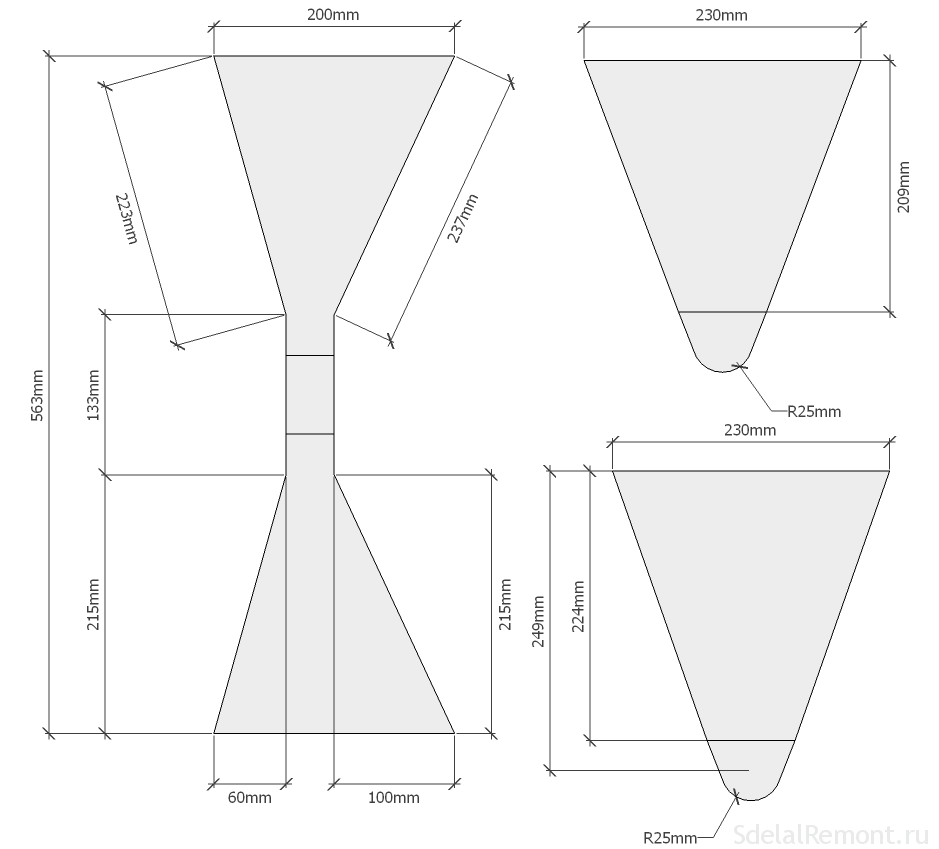

Чертёж ковша с размерами проверен временем. При желании менять размеры можно, но соблюдая пропорции.

• Если предполагается последующее клёпочное соединение, делаем припуски 20 – 30 мм.
• Чертим на плотной бумаге или картоне схему и переносим её на лист металла.
• Вырезаем, сгибаем по швам и свариваем или соединяем с помощью заклёпок.

• В передней части ковша просверливаем 3 отверстия и укрепляем с двух сторон шайбами того же диаметра клёпочным соединением.
• Напротив, на задней стенке, делаем отверстие под форсунку пневмопистолета.
• Устанавливаем пистолет.
• К верхней части бункера крепим клёпками ручку.
• Для подключения к шлангу компрессора удобно пользоваться муфтой Гека.

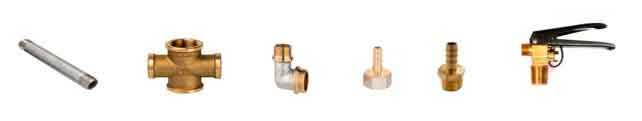

В случае отсутствия пневмопистолета можно сделать коллектор:

• Стальная трубка ½ дюйма;
• Крестовина ½;
• 2 уголка ½;
• 3 штуцера ½ (2 с внутренней резьбой, 1 с внешней);
• Пневмоклапан от огнетушителя;
• Переходник ½ дюйма – 10 мм (с трубки на клапан);
• Уголки вворачиваем в крестовину по бокам, на них накручиваем штуцеры.
• Штуцер с внешней резьбой – в верх крестовины.
• Крепим конструкцию в подготовленные отверстия задней стенки ковша.
• Прикручиваем трубку, на неё пневмоклапан через переходник.

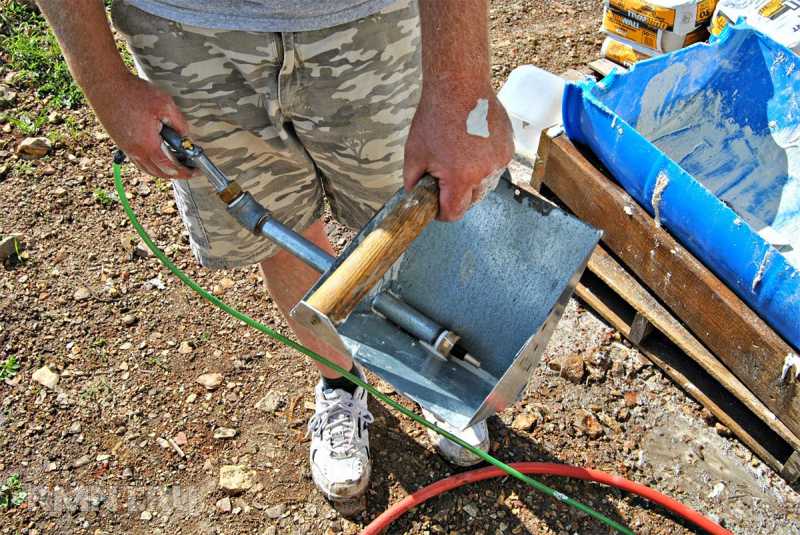

Изготовить простой штукатурный пневматический ковш можно и из старой пластиковой канистры.

1. Вырезать дно;
2. Ручку разрезать, пустоты в ней забить во избежание попадания раствора;
3. Сделать в ручке отверстие, вставить пневмопистолет;
4. В горловине канистры просверлить отверстие М10 – 12 (рабочее сопло);

https://youtube.com/watch?v=5HJl99HCKvM

Как работать с инструментом?

По своему внешнему виду хоппер-ковш отчасти напоминает краскопульт, который имеет почти идентичный метод использования. Непосредственно перед отделочными работами рассматриваемая оснастка комплектуется компрессором, фиксируемым посредством резинового шланга с ковшом. После этого набирается штукатурная смесь.

Сжатый воздух, после открытия пневматического клапана, поступает внутрь ковша, захватывая при этом форсункой мелкодисперсные частицы штукатурного состава. Наружу раствор выходит из сопла, распределяясь по стене сообразно смещению ковша относительно рабочей поверхности.

Сам ковш собирается из нержавеющей тонколистовой стали, которая способствует одновременно снижению общей массы и увеличению срока службы хоппер-ковша.

Так как оштукатуривание стен с использованием хоппер-ковша заметно отличается от традиционной технологии обработки стен, то работа с инструментом требует от человека некоторых навыков, которые будут складываться из последовательного выполнения следующих действий:

• Первым делом необходимо смочить ковш водой! Благодаря этому штукатурный раствор будет легче вылетать наружу через сопло, так как адгезионные силы сцепления состава со стенками будут минимальны;
• Подготовка штукатурки. В случае использования традиционных компонентов, а именно цемента и песка, стоит позаботиться, чтобы консистенция смеси оставалась менее вязкой. Наилучшим же вариантом считается применение гипсовых растворов;

• Подготовка рабочей поверхности, будь то потолок либо стена. Для этого участок тщательно очищается от грязи и пыли, убираются любые неровности, выставляются маяки, после чего покрытие увлажняется. В некоторых случаях мастера для большей долговечности используют грунтовые составы либо армирование из геотекстиля или стеклосетки;
• Заготовка требуемого запаса штукатурного раствора, учитывая средний расход в 30-40 л/ч. Обычно емкость ковша составляет 3-4 литра, так что его полное опорожнение происходит уже спустя несколько секунд. Исходя из этого, объема раствора должно хватить для обработки стены 10-20-миллиметровым слоем штукатурки. За один заход, в большинстве случаев, расходуется порядка 60 килограмм готовой штукатурной смеси, так что при больших объемах работ целесообразнее пользоваться бетономешалкой;

• Расстояние до поверхности определяется исходя из свойств применяемого жидкого состава. В случае с промышленными хоппер-ковшами этот показатель достигает 40-50 миллиметров. После этого реализуется беспрерывное распыление смеси;
• Во время перерывов устройство нужно хорошо прочищать от остатков смеси. С этой целью пустой ковш окунается в емкость с водой, после чего активируется подача сжатого воздуха. Очистка закончится, когда из сопла будет выходить лишь воздух.

Затирка неровностей или финишная отделка стен реализуется аналогичным образом, как при обычном оштукатуривании.

Критерии выбора

Чтобы выбрать подходящий штукатурный ковш, следует определить, для каких работ его планируется использовать. Основные параметры, по которым выбирают устройство, следующие:

• специализация: стеновой или потолочный;
• емкость бункера, для внешних работ штукатурных потребуется ковш побольше;
• эргономика: устройство должно быть удобно держать и водить им из стороны в сторону и сверху вниз;
• цена: качественное устройство не может стоить дешево.

При выборе штукатурного ковша нужно иметь в виду емкость бункера

Важна также репутация производителя., давность его присутствия на рынке, развитие сети сервисных центров. В строительных магазинах Москвы и других городов представлен широкий ассортимент приспособлений на любой вкус и бюджет.

Пневмоковш для штукатурки: принцип работы

В случае, когда необходимо выполнить большой объем строительных работ, связанных с процессом нанесения состава для штукатурки на какую-либо поверхность, обойтись без специального оборудования практически невозможно. Выполнять такие действия вручную очень трудоемко и не выгодно. Для облегчения этой задачи был разработан пневмоковш (хоппер-ковш).

Что такое пневмоковш?

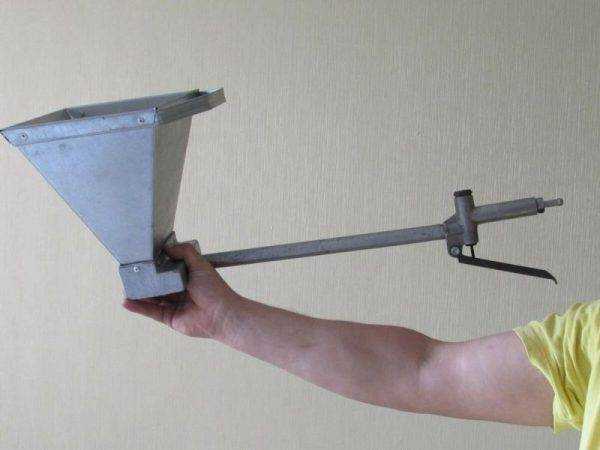

Такое приспособление, как хоппер-ковш (на фото), значительно упрощает проведение штукатурных работ своими руками, имеет небольшие размеры и его может использовать даже непрофессиональный строитель. При помощи данного мобильного оборудования можно легко и быстро нанести раствор на любую поверхность без потери качества.

Положительные особенности пневмоковша

К преимуществам штукатурки про помощи хоппер-ковша относится:

• быстрота проведения работ по отделке поверхностей;
• простота в использовании;
• сокращение затрат времени на отделку в 2-3 раза;
• отсутствие требований к использованию каких-либо специальных растворов;
• возможность применения различных фибров и примесей;
• обеспечение хорошей адгезии отделочной смеси к стене или потолку;
• сокращение расхода отделочного материала;
• низкая стоимость;
• универсальность (прибор может быть использован для отделочных работ внутренних помещений и фасадов здания).

Кроме всего перечисленного, пневмоковш легко очистить от остатков строительной смеси (даже от засохших комочков). Для удаления остатков раствора оборудование продувается воздушным потоком, вымывается проточной водой и высушивается.

Процесс штукатурки

Принцип работы прибора

Штукатурка при помощи пневмоковша своими руками – довольно быстрое и легкое дело. Принцип действия такого устройства следующий:

• в емкость наливается строительная смесь;
• компрессор нагнетает воздушную массу (6 атмосфер) и подает ее через шланг в ковш;
• при помощи клапана на ручке ковша выполняется регулировка и подача воздуха к соплам, после чего осуществляется распыление раствора.

Для проведения сложных отделочных работ со штукатуркой известные производители пневмоковшей предлагают покупателям дополнительные насадки и переходники, которые позволяют использовать оборудование в самых труднодоступных местах.

Рекомендации по работе с хоппер-ковшом

При работе с таким устройством, как ковш для штукатурки (модели устройств можно посмотреть на фото), нельзя использовать давление, превышающее шесть атмосфер, так как это может стать причиной несчастного случая.

Для того, чтобы раствор был нанесен равномерно, нужно соблюдать давление не более 4 атмосфер, но если необходимо компенсировать утрату воздушной массы в период ее подачи через шланг, давление можно поднять до 6 атмосфер.

При работе с устройством необходимо соблюдать дистанцию между стеной и соплами пневмоковша, которая составляет от 5 до 10 сантиметров (процесс использования хоппер-ковша своими руками можно посмотреть на видео).

Для нанесения брызг раствора на поверхность, которые являются поддерживающей основой для последующей отделки, потребуется отодвинуть устройство от стены и распылить смесь под максимально допустимым давлением.

Очистка ковша

По завершению отделочных работ необходимо сразу прочистить ковш. Если удалить остатки раствора очень тяжело, то для очистки прибора его потребуется опустить в тазик с водой примерно на полчаса.

Этого времени хватит для того, чтобы комочки раствора смогли отлипнуть от внутренней поверхности оборудования.

Что такое хоппер ковш и как он работает

Нанесение штукатурки при помощи хоппер-ковша намного повышает скорость отделочных работ

Перед изготовлением хоппер ковша нелишне будет ознакомиться с его конструкцией и принципом действия. Это позволит не только собрать приспособление по предоставленным чертежам, но и при необходимости внести свои коррективы в зависимости от наличия материалов и особенностей эксплуатации.

Принцип действия пневматического ковша напоминает работу краскопульта. Приступая к отделочным мероприятиям, включают компрессор, подсоединяют шланг к пистолету, набирают в бункер штукатурную смесь и открывают пневмоклапан. Воздух под большим давлением подаётся в рабочую полость через входной штуцер, расположенный на задней стенке приспособления. Увлекая за собой частицы штукатурного раствора, воздушный поток выходит через специальные сопла, расположенные в передней части устройства. При этом штукатурка быстро и равномерно набрызгивается на стену. Преимущество конструкции в форме ковша заключается в том, что во время работы можно черпать жидкую смесь из другой ёмкости, а не наливать её из ведра.

Конструкция пневмоковша

Схема пневматического хоппер ковша (штукатурной лопаты), представленная на рисунках, даст возможность понять все преимущества конструкции. Благодаря наклону передней стенки штукатурку можно наносить не только на вертикальные поверхности стен, но также на потолок и наклонные плоскости любого направления.

Схема штукатурного ковша

Верх ёмкости имеет закрытую часть со стороны подключения компрессора. Это позволяет не разливать раствор при наклонах ковша во время оштукатуривания потолков

Занимаясь изготовлением приспособления, некоторые параметры конструкции важно держать в определённых границах. Так, не рекомендуется увеличивать диаметр входного отверстия более 4–5 мм. Расстояние между задней и передней стенкой в нижней части ковша должно составлять не более 20 – 25 мм, а диаметр выходного сопла — от 10 до 15 мм

В таком случае работоспособность конструкции обеспечит обычный бытовой компрессор, рассчитанный на давление до 8 атмосфер и расход воздуха около 220 – 250 литров в минуту. Если же увеличить расстояние между входным отверстием и соплом, то мощности воздушного потока будет недостаточно для выталкивания смеси под давлением, достаточным для набрызгивания раствора на стену

Расстояние между задней и передней стенкой в нижней части ковша должно составлять не более 20 – 25 мм, а диаметр выходного сопла — от 10 до 15 мм. В таком случае работоспособность конструкции обеспечит обычный бытовой компрессор, рассчитанный на давление до 8 атмосфер и расход воздуха около 220 – 250 литров в минуту. Если же увеличить расстояние между входным отверстием и соплом, то мощности воздушного потока будет недостаточно для выталкивания смеси под давлением, достаточным для набрызгивания раствора на стену.

Хоппер-ковш для удобства работы оборудован пневмоклапаном

Для включения подачи воздуха в хоппер ковше установлен клапан с ручным приводом, наподобие тех, что используются в пневмопистолетах для подкачки воздуха в автомобильные шины. В этих целях можно использовать и самый обычный шаровой кран, установленный на шланг подачи воздуха, однако, первый вариант удобнее и позволяет мгновенно прекратить подачу смеси, а это даёт дополнительную экономию раствора.

Преимущества и недостатки

Являясь простым и эффективным приспособлением для финишной отделки стен и потолков, хоппер-ковш обладает массой достоинств:

• высокая скорость проведения отделочных работ;
• возможность использования неквалифицированного труда;
• универсальность (устройство позволяет работать со строительными смесями любого типа);
• применение волокнистых примесей и других декоративных добавок;
• усиление адгезии раствора к стене благодаря высокой скорости набрызгивания;
• экономичность;
• низкая стоимость.

Единственным недостатком можно считать необходимость в использовании компрессора, что снижает мобильность и даёт определённые неудобства при работе на высоте.

Требования к строительным смесям

Штукатурной лопатой можно работать с любыми отделочными материалами

Хоппер ковш является универсальным помощником штукатура и позволяет работать с отделочными растворами любого типа:

• фактурные краски повышенной текучести;
• цементно-песчаные растворы;
• пробковые штукатурные смеси;
• жидкие обои;
• бетонные смеси;
• гипсовые штукатурки.

Модифицированные примеси, которые добавляют в штукатурные смеси, позволяют улучшить их рабочие свойства, повысить производительность труда и снизить затраты на отделочные материалы.

Популярные модели

Zitrek SN-01

Это бюджетная модель пневматического ковша от чешского бренда Zitrek, предназначенная для стеновых работ. Объем бункера для смеси – 3, 5 литра. Имеются 4 сопла для выхода смеси, каждое диаметром 20 мм. Такой диаметр позволяет обеспечить покрытие стен толщиной от 5 мм. Из положительных сторон пользователи отмечают быстроту нанесения и достаточно удобную длинную рукоятку. Но у Zitrek SN-01 имеется ряд существенных недостатков (что компенсируется его доступной ценой). В первую очередь, это материал – ковш выполнен не из нержавейки, а из обычного металла с напылением.

Zitrek SN-02

Пневмоковш производства той же фирмы Zitrek, но предназначенный для потолочных работ.

Соответствует стандартным для хоппер ковша техническим характеристикам:

• Количество сопел – 4, диаметром по 20 мм.
• Требуемое рабочее давление – 4-6 атмосфер.
• Диаметр шланга – 16-18 мм.

• Объем чаши – 3,5 л.
• Производительность компрессора – 350-400 литров в минуту.
• Максимальная фракция смеси – 6 мм.

В отличие от своего «родственника», этот ковш, судя по отзывам, действительно выполнен из нержавеющей стали. С его помощью можно добиться равномерного распределения строительных смесей с минимальным слоем 5 мм. Рекомендуемое рабочее расстояние – 5-10 см.

ПРОФМАШ КШ-4

Штукатурный ковш для отделочных работ на вертикальных поверхностях. Объем емкости для строительных смесей – 3,6 литра, требуемое рабочее давление – 6-8 атмосфер. Для распыления имеются 4 сопла диаметром 18 мм. Заявленная производителем скорость нанесения – 60 квадратных метров в час. Хоппер ковш относится к бюджетной категории, и приобрел популярность благодаря удобству использования и своей доступности. К сожалению, у устройства есть ряд недостатков, которые отмечают владельцы в отзывах.

HYVST 07-OMG-II

Ковш также относится к бюджетному сегменту и соответствует следующим характеристикам:

• Объем чаши – 3,5 литра.
• Производительность – 40 кг сухой смеси в час.

• Требуемая производительность компрессора – 350 литров в минуту.
• Максимальная длина шланга – 15 метров.

Пневмоковш изготовлен из нержавеющей стали, что существенно повышает его прочность. Сменных насадок в комплекте не имеется, устройство предназначено для нанесения штукатурки только на вертикальные поверхности. Владельцы отмечают эргономичность и надежность этой штукатурной лопаты, а также его хорошую производительность.

TeaM К350

Стеновой хоппер ковш от итальянской компании TeaM. Оборудован контейнером для строительных смесей объемом 3,5 литра. Имеются 4 выходные сопла стандартного диаметра – 20 мм. Выполнен из нержавеющей стали.

Прочие характеристики ковша:

• Требуемое рабочее давление – 4-6 атм.
• Диаметр шланга – 16-18 мм.

• Расстояние при нанесении материала – 10-15 см.
• Общий вес – 2,16 кг.

Таким образом, этот хоппер представляет собой небольшое компактное устройство, которое заслужило популярность среди покупателей благодаря высокой производительности.

Pegas 2721

Хоппер-ковш производства фирмы Pegas Pneumatic, которая специализируется на пневматическом оборудовании для строительства и ремонта.

Предназначен для обработки вертикальных поверхностей и обладает следующими техническими характеристиками:

• Количество сопел – 4 по 20 мм.
• Минимальная производительность компрессора – 320 литров в минуту.
• Требуемое давление – 6 атмосфер.

• Минимальная толщина слоя покрытия на выходе – 2,5 см.
• Рабочее расстояние от поверхности – 5-25 см.

HOPPER-PRO U-3

Это более профессиональный инструмент, в комплекте с которым идут сменные плашки с соплами, расположенными под разным углом. Также инструмент укомплектован семью сменными форсунками для регулировки уровня подачи воздуха. Имеется возможность работать с одной или тремя выпускными дюзами. Поэтому данный хоппер ковш можно по праву назвать полноценным универсальным отделочным инструментам.

Заявленная производительность – 45 квадратных метров за час работы. Это минимальная производительность при работе с одной выходной дюзой, поэтому пневмоковш не уступает другим моделям по скорости.

Таким образом, хоппер ковш действительно незаменимое устройство для ремонтных и отделочных работ. Правильно выбранный и качественный пневмоковш способен существенно облегчить работу, равномерно и прочно распределить покрытие по поверхности, и сэкономить время мастера.

Краскопульты для побелки: что это такое, виды, критерии выбора, рейтинг и обзор лучших моделей, их плюсы и минусы, советы и рекомендации по подбору прибора

Подготовка поверхностей и инструмента

Перед началом работ с инструментом обязательно проводят подготовку стен, потолков и других поверхностей как при обычной штукатурке. Для этого их очищают от грязи и пыли, обезжиривают, слегка увлажняют и выставляют специальные маяки. При необходимости дополнительно армируют стену сеткой и укрепляют композитной грунтовкой или другим подходящим средством.

Стандартный хоппер под бытовой компрессор на 5-7 атмосфер расходует рабочую жидкость достаточно быстро, примерно 40-50 литров за 5-7 минут. Поэтому перед тем как начать отделку, необходимо подготовить раствор с запасом и предварительно потренироваться, чтобы понять принцип устройства и его особенности, тем более если он изготовлен в домашних условиях.

Раствор готовят строго по нормам инструкции, которые прописаны производителем того или иного отделочного материала. Для размешивания используют строительный миксер, дрель со специальной насадкой, а в случае с большим объемом применяют смеситель или переносную бетономешалку.

Наносить раствор необходимо равномерно и последовательно (для этого и используют хоппер ковш). Работать стоит быстро, чтобы не допускать перерасхода или засыхания смеси, особенно при использовании гипсовой штукатурки, которая сохнет за 3-5 минут.

Держать стеновой инструмент необходимо за ручку с правой или левой стороны, а другой рукой удерживать за кронштейн на самом бункере. Сам ковш используют как совок, черпают рабочую смесь из емкости и стряхивают излишки со внешних стенок. Перемещать устройство следует плавно, строго по выставленным маякам, поступательными движениями снизу вверх. Стандартное давление при включении прибора 6 атмосфер, затем его снижают до оптимальных 4-5 атмосфер, которых достаточно для нормальной работы.

Далее с помощью правила или обычной ровной рейки затирают поверхность стены, удаляя остатки ненужной штукатурки. Чтобы раствор лучше ложился, его готовят более густым, нежели в случае ручной работы. Дистанцию от ковша до стены определяют в зависимости от того, какой именно эффект необходимо получить в конечном счете. Оптимальное расстояние 10-15 сантиметров.

Для фактурной штукатурки можно поэкспериментировать с давлением и диаметром входного сопла на хоппере или продумать специальные насадки на эти отверстия. Чтобы создать на поверхности эффект «под шубу», раствор замешивают более жидким и добавляют дополнительные присадки и добавки, удерживают лопату на максимально близком от стены расстоянии в 2-3 сантиметра со снижением подачи давления. Для получения ровной поверхности или использования финишного слоя штукатурки расстояние стены увеличивают до 20-25 сантиметров.

По завершении работ по отделке ковш промывают, остатки раствора удаляют, а сопла обязательно продувают компрессором по-пустому, поместив инструмент в воду. Там же его оставляют на 2-3 часа и только затем сушат при комнатной температуре. Штукатурка стен и потолков при ремонте или строительстве является одним из самых сложных этапов работы, поэтому механизация труда путем использования хоппер ковша существенно сэкономит ваше время и силы, позволит добиться более качественной отделки.

Ковш хоппер — специальное приспособление, помогающее значительно упростить и ускорить и потолка. Устройство имеет небольшие размеры и позволяет быстро и легко нанести раствор без потери качества на любую поверхность. Пользоваться им сможет даже непрофессиональный строитель. Такая штукатурная лопата прекрасно подходит для обработки большой площади. Изготовить ее можно собственными руками из подручных материалов.

Самостоятельное изготовление штукатурного ковша

При необходимости хоппер-ковш можно сделать самостоятельно, если в наличии имеются все материалы и расходники.

Чертежи

Основной элемент ковша — емкость, и именно ее изготовлению нужно уделить пристальное внимание. При выборе размера емкости и создании чертежа следует учесть такие требования:

• наличие сдвигаемой или откидной крышки со стороны подведения шланга, а также отверстия под пневматический клапан;
• диаметр входного отверстия — более 1,2–1,5 мм и менее 5 мм (если отверстие слишком маленькое, оно будет забиваться, а большое вызовет чрезмерное падение давления);
• длина раструба выходного сопла — до 20–22 см (слишком длинный раструб негативно влияет на точность работы), угол конической части — 70–90 градусов.

Чертеж ковша для штукатурки

Емкость следует делать из тонколистовой стали или алюминия. Если взять жесть, то деталь быстро деформируется. Алюминиевый ковш будет на порядок легче железного, но соединять отдельные участки придется саморезами, а стыки укреплять резиновыми уплотнителями.

Стальную емкость можно сварить, что намного надежнее. Оптимальная толщина листа равна 0,8–1 мм.

Пневмоклапан для емкости можно взять из устройства для подкачивания автомобильных шин, либо приспособить для этой цели шаровой кран. Последний применяется в крайнем случае, поскольку мгновенное перекрытие подачи штукатурки станет невозможным, и ее потери будут неизбежными.

Что касается компрессора, то его покупка не является обязательной, если в наличии есть автомобильный агрегат с давлением сжатого воздуха до 60–70 атмосфер. Когда давление слишком маленькое, смесь будет подаваться неравномерно, и качество отделки снизится.

Хорошо, если расход рабочей смеси будет от 500 литров/минуту. Объем ресивера в компрессоре должен составлять 50 литров и больше. При разработке чертежа также нужно учесть, что общий вес хоппер-ковша обязан составить менее 5–7 кг, иначе длительная работа с ним станет невозможной.

Инструменты и материалы

Кроме перечисленных расходных материалов и устройств, для изготовления хоппер-ковша потребуются:

• металлическая труба для ручки;
• форсунка;
• шайбы с диаметром 10–12 мм по числу сопел;
• болгарка;
• ножницы по металлу;
• электродрель с набором сверл;
• маркер;
• острый нож;
• калька;
• линейка металлическая;
• сварочный аппарат или саморезы, клепки (в зависимости от выбранного варианта скрепления деталей).

Этапы изготовления ковша

Вначале переносят линии чертежа на металл при помощи кальки и маркера, либо процарапывают контуры ножом. Выкройку емкости вырезают ножницами по металлу или болгаркой. При необходимости можно поделить ее на несколько элементов, а потом сварить их. Заготовку сгибают по линиям нижней плоскости, к ней приваривают переднюю и заднюю часть. Если скрепление производится при помощи саморезов, оставляют припуски по 1 см.

Далее действуют таким образом:

1. Присоединяют верхнюю ручку ковша.
2. В нижней части высверливают дырки под сопла, закрепляют их стальными шайбами.
3. Делают отверстие напротив распылителей под пульверизатор.
4. Внутри емкости устанавливают форсунку для крепления компрессора.
5. Вырезают из стали две усиливающие пластины, присоединяют их к боковым стенкам ковша.

Для пробного испытания в ковш набирают раствор, подключают его к компрессору и наносят штукатурку на стену, экспериментируя с разным давлением. При желании, сделать такое устройство можно за пару часов. Хоппер-ковш серьезно сократит время на оштукатуривание стен и снизит трудоемкость процесса, поэтому при выполнении большого объема работ стоит воспользоваться этим устройством.
