Каким должно быть помещение профессиональной покрасочной камеры

Есть определенные параметры, которые должны приниматься во внимание при организации покрасочной камеры. Помещение под нее должно быть:

• огнеупорным;
• моющимся;
• герметичным.

Это три обязательных пункта. Кроме того, к примеру, при изготовлении стен, нужно учитывать их теплоизоляцию. Они обычно трехслойные. Два слоя из стали заполняются промежуточным теплоизоляционным веществом, которое должно быть негорючим.

Использование в качестве утеплителя обычной минеральной ваты также не обеспечит должной теплоизоляции, ведь этот материал со временем может сползти, в результате чего образуются свободные пространства, увеличивающие потери тепла в камере.

Далее обратим внимание на пол. Обычно он создается таким образом, чтобы в помещении имелась нормальная воздушная циркуляция

На него нужно настелить несколько слоев решетчатого покрытия, что делает возможным организацию воздуховода.

Помимо этого, при проектировании основных и запасных дверей, учитывается их огнестойкость. А еще дверь являет собой своеобразный герметичный щит, который защищает машину от грязи и пыли снаружи. И не забывайте, при всей ее герметичности она должна открываться легко и быстро, что создаст безопасные условия работы для маляра внутри камеры.

Прежде чем задумываться над тем, как построить покрасочную камеру, предусмотрите, чтобы в самодельном помещении подобного рода была нормальная влажность воздуха и освещение.

Идеально использовать лампы дневного света. Они позволяют увидеть конечный результат таким, каким он будет смотреться на улице при естественном освещении.

И о точках освещения также стоит подумать заранее. Самым эффективным решением будет размещение подобных ламп под потолком, а также на боковых стенках. Но есть здесь и некоторые недостатки. Во время работы мастер не сможет иметь доступный обзор нижней части авто.

Для избавления от мешающих бликов или темных участков, вдоль стен рекомендуется размещать больше продолговатых ламп, позволяющих получить нормальную освещенность авто снизу и без бликов и теней.

Размеры камеры должны быть такими, чтобы мастер мог нормально работать, не спотыкаться о выступающие углы и иметь достаточную мобильность и маневренность при перемещении вокруг корпуса машины. На практике можно использовать разные гаражи или помещения, но площадью не менее чем 4 на 6 метров. И подбирать их нужно по возможности как можно дальше от жилых кварталов. Перед монтажом камеры стоит известить владельца помещения о намерениях.

В основном, не нужно обладать какими-то специальными инженерными знаниями, чтобы создать подобный покрасочный бокс. Это под силу и одному человеку.

Можно использовать и металлический каркас. Но здесь потребуется организация дополнительных элементов в виде переходных мостиков. А пространство под полом используется для размещения системы вытяжки, фильтров и прочего.

Самодельная или автоматическая система управления режимами

С автоматической системой управления процессами стоит разобраться еще на стадии проектирования помещения. Наличие ее дает ощутимые преимущества. Автоматизация прекрасно позволяет улучшить всю схему работы и значительно ускорить процесс при повышении его качества. Но и на бюджет всего предприятия это может существенно повлиять.

Однако вы получаете более совершенную систему, в которой все направлено на облегчение трудоемких операций. И если собрались это сделать, то нужно изготавливать панель пульта из материалов, которые устойчивы к действию различных веществ. Кроме того, он должен быть доступен каждому работнику, не путаться под ногами, быть точно на своем месте. Все операции с него – обязательно простые и легко воспринимаются обычным человеком без особой специальной подготовки.

Можно также добавить таймер, который контролирует все режимы работы. С его помощью можно добиться того, что все процессы будут происходить буквально с точностью часового механизма. Все надежно, быстро, четко и выверенно.

Автоматизация – вещь полезная, но стоит подумать и о том, чтобы легко переходить по необходимости в ручной режим работы. Не всегда операции можно доверить автоматике. Ряд их стоит выполнять вручную для повышения качества. А для этого все процессы должны иметь две системы управления, как автоматические, так и ручные. Причем переход от одной формы работы к другой осуществляется быстро, удобно и без проблем.

Организация профессионального бокса для покраски автомобилей

Вы можете посмотреть экспертные видео ролики, изучить чертежи, но так и не понять, как же соорудить покрасочную камеру с необходимыми техническими характеристиками своими руками

Чтобы покрыть краской авто, важно учитывать достаточное количество пространства вокруг машины. Уже на стадии создания чертежей придется планировать все размеры и объемы, учитывая также и коммуникации в помещении. Немаловажными будут следующие аспекты:

Немаловажными будут следующие аспекты:

1. Вентиляция. Этот момент нередко занимает до половины общего бюджета. Установите качественные промышленные фильтры на входе и на выходе, используйте несколько приточных и вытяжных каналов.
2. Материал отделки интерьера. Это должен быть практичный и гладкий вариант материала, с которого легко смывается свежая краска. Иначе придется постоянно заказывать химическую чистку помещения.
3. Климат-контроль. Эта система должна уметь контролировать температуру и влажность воздуха. Для разных типов краски для автомобилей вам потребуются различные условия окружающей среды.
4. Режим сушки авто после покраски – это значительное повышение температуры на несколько часов, что требует также высокой герметичности и теплоизоляции здания. Иначе расходы на покрасочную камеру будут огромными.

Далеко не всегда даже для специализированных целей учитывают все эти особенности. Автомобили можно красить и в менее современных и дорогих условиях. При этом некоторые элементы можно не покупать в комплексных дорогих устройствах, а выполнить своими руками. Для создания хорошего оборудования вам потребуется приобрести действительно качественные чертежи. Лучшим вариантом будет распланировать строительство отдельно для вашего проекта.

Сушка в камере для покраски автомобилей

Для нагрева воздуха в камере используются различные тэны. Довольно удобным вариантом является применение электротэнов. Более экономичным будет использование теплогенераторов на дизельном топливе, газе или отработанном масле. Современные термогенераторы обладают различной мощностью и производительностью, а также способны регулировать температуру автоматически.

Достойной альтернативой сушки автомобиля теплым воздухом является использование инфракрасных ламп. Данное оборудование устанавливается проще и значительно ускоряет процесс сушки.

Теплый воздух должен подаваться в камеру для покраски автомобилей равномерно, чтобы избежать локального перегрева, что может негативно сказаться на качестве покраски. Это обеспечивается за счет системы воздуховодов над потолком, имеющих несколько точек выхода.

Управление воздухоочистительным и сушильным оборудованием покрасочной камеры лучше объединить с помощью общего пульта управления. Расположенный в удобном месте, такой пульт позволяет при необходимости оперативно подбирать оптимальные условия внутри камеры. Кроме этого существует возможность мгновенного отключения сушки и вентиляции в случае возникновения пожара.

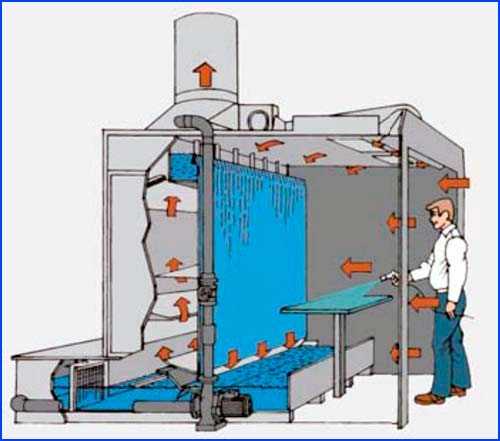

Устройство и схема

Устройство и схема вентиляции зависит от вида системы и ее особенностей. Одномоторная система воздухообмена подразумевает верхнюю принудительную подачу воздуха, за счёт чего происходит осаждение тумана с краской вниз к вытяжным элементам.

При двухмоторной системе дополнительный мотор оборудуется внизу. Он усиливает выведение отработанных газов за пределы рабочего пространства камеры. Это наиболее эффективный вид воздухообмена, но его оборудование экономически целесообразно только в случае высоких рабочих нагрузок, то есть, когда покраска производится постоянно.

Приточно-вытяжная система рассчитывается с возможностью функционирования в трёх режимах:

1. Высокая скорость поступления и вывода воздуха с двухсторонней фильтрацией.
2. Создание особых условий для покраски (температурного режима в 30 градусов).
3. Создание особых условий для просушки (подаётся чистый воздух, доведённый до температуры в 60 градусов).

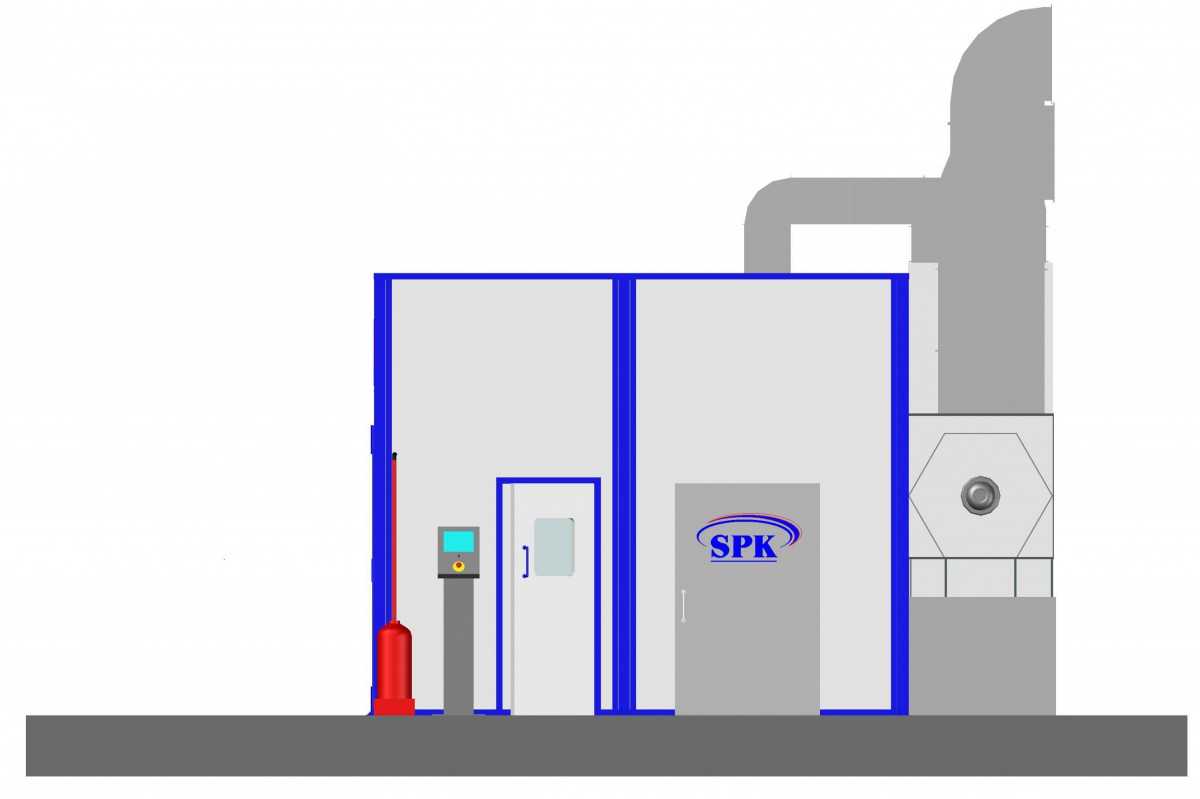

Изготовление покрасочной камеры

Обычно для самостоятельного переоборудования камер используются полупрофессиональные или еще менее дорогие устройства, которые позволят красить машины качественно, но не на высшем уровне. Для профессиональных малярных работ уровень оборудования намного больше, что недостижимо без больших затрат.

Все монтажные работы по обустройству камер выполняют в 5 этапов:

1. Поиск помещения, оценка его размера.
2. Составление планов, чертежей, расчетов, схем сборки.
3. Установка вытяжки.
4. Отделка, облицовка внутренних стен, пола, потолка, ворот бокса.
5. Монтаж мебели, приборов для сушки, нагрева.

До 1/3 всего оборудования применяется для всасывания и отведения пыли, борьбы с водяной завесой и капельками краски (мельчайшей взвесью в воздухе), ведь от этого зависит конечный результат покраски авто

Не менее важно приобретать качественное оборудование для сушки, ведь принцип работы бокса — тщательное высушивание окрашенных деталей при помощи галогеновых ламп высокой мощности или тепловой пушки

Подготовка к монтажу камеры

В самом начале следует создать проект камеры на бумаге. На чертеже нужно схематически нарисовать все основные узлы, параллельно расписав более мелкие детали и элементы. Далее на этапе подготовительных работ запасаются всем необходимым инвентарем, оборудованием для камеры: вентиляционной системой, тепловой пушкой, светильниками и т. д.

В продаже есть техника для оснащения СТО и покрасочных боксов хорошо зарекомендовавших себя марок — Nordberg (отдельное оборудование), Saima, ColorTech, Metron, Оскас, Термопроцесс (готовые камеры), есть неплохие марки из Китая.

Все системы должны работать в автоматическом режиме. Желательно иметь генератор на случай отключения электричества — для подстраховки. Помещение должно закрываться на надежные замки, ведь стоимость оборудования будет довольно большой.

Основные требования к возведению камеры

Существует ряд требований по возведению и обустройству камеры для покраски машин. Размеры бокса должны быть достаточными, не малогабаритными — так у мастера не возникнет проблем с движением и выполнением покраски.

Лучше, если бокс сделан на основе металлоконструкций или бетонный. Дверей должно быть 2 — раздвижные или обычные. Главное, чтобы они легко открывались, а при пожаре можно было бы экстренно эвакуировать сотрудников. Двери следует делать герметичными, иначе с улицы станут попадать пыль, грязь.

Материал для камеры

Камера должна быть выполнена из материалов, отвечающих ряду требований:

• герметичность;
• огнестойкость;
• возможность влажной очистки;
• теплоизоляционные свойства.

При наличии стальных стен у гаража их надо обязательно утеплить. Снаружи устанавливают сэндвич-панели с прослойкой базальтовой ваты либо иного огнеупорного изоляционного материала, далее монтируют еще один слой стали. Стыки обрабатывают силиконовыми герметиками. При наличии капитального строения из бетона или кирпича утепляют камеру изнутри, применяя минеральную вату, водостойкий гипсокартон. После стены грунтуют, наносят белую порошковую краску.

Заменить краску в порошке можно пластиковой огнеупорной вагонкой, которая выдерживает до +500 градусов

Почему важно делать стены белыми? Этот цвет не будет искажать оттенки краски при обработке автомобилей. По той же причине следует красить стены только матовой краской — блеск слепит мастера

Часто стены покрасочных боксов отделывают специальной пленкой с возможностью намагничивания. Она притягивает пыль, не давая ей циркулировать в воздухе и осаждаться на окрашенные детали авто. Применять один слой пленки можно для обработки 10 машин, далее ее обновляют.

При подборе материалов для камеры следует обратить внимание и на монтаж пола. Готовый пол должен позволять циркулировать воздуху, поэтому устанавливаются особые многослойные решетки, обеспечивающие приток и отток потоков

Если на полу в гараже была смотровая яма, ее тоже покрывают самодельными железными решетками, под которыми размещают доски. Из ямы выводят трубу воздуховода — это станет основой для нижней вентиляции. На сплошном полу выкапывают прямоугольную яму или 2 траншеи глубиной в метр, на них монтируют настил высотой 20 см.

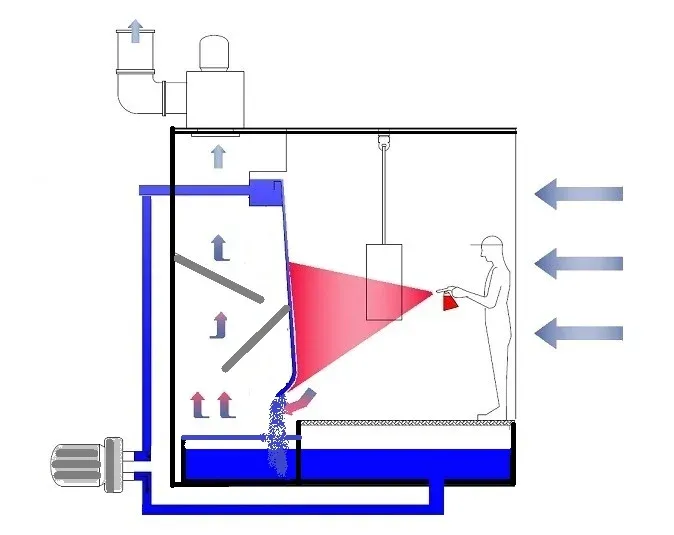

Как работает

Принцип работы камеры для окраски автомобилей заключается в подаче воздушного потока сверху помещения и отводе воздуха с пространства под окрашиваемой поверхностью. Таким образом, проходящие воздушные потоки захватывают мелкодисперсные частицы лакокрасочных материалов, а также препятствуют поднятию с пола пыли и сора. При герметичности помещения в камере образуется устойчивая атмосферная среда, что исключает сквозняки и резкие воздушные потоки.

Приточно-вытяжная организация должна быть оборудована нагревательным элементом, который позволит стабильно поддерживать в камере комфортную для покраски температуру.

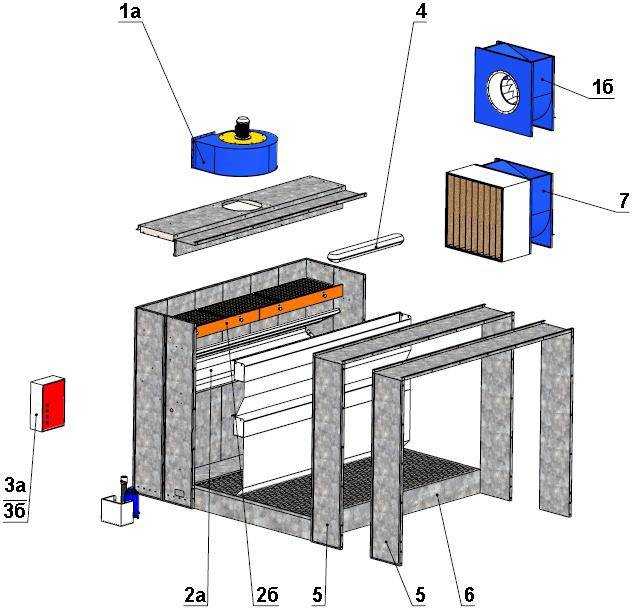

Устройство

Профессиональная покрасочная камера состоит из помещения, в котором проводится окраска, а также сервисных устройств. Простейший комплекс в себя включает:

• воздушные фильтры;
• систему подачи воздуха;
• каналы отвода воздуха;
• нагревательный элемент;
• устройства управления системой.

Существуют одноконтурные и двухконтурные комплексы (на фото). В первом случае вентилятор используется только для подачи воздуха. Двухконтурные системы дополнительно оборудованы вентилятором, выполняющим роль вытяжки. Технологичные покрасочные комплексы обладают функцией рециркуляции, что позволяет экономить ресурсы для обогрева. Воздух в таком случае начинает циркулировать по замкнутому кругу. Использовать такой режим рационально при сушке нескольких свежеокрашенных деталей или всего авто.

Покрасочное помещение должно иметь развитую систему вентиляции. Засасываемый воздух проходит двойную степень фильтрации: перед вентилятором и перед попаданием в рабочее помещение. Попадающий воздух должен быть чистым, иначе теряется смысл использования покрасочной камеры – пыль и сор будут налипать на свежеокрашенные элементы. Фильтрующий элемент обязателен в местах отвода воздуха. В режиме рециркуляции в камеру должен подаваться чистый воздух

Очистка препятствует загрязнению окружающей среды, что также немаловажно

Отопление

Чтобы технология покраски не нарушалась, в покрасочной камере температура не должна опускаться ниже +20°С. Использование инфракрасных обогревателей действительно ускорят процесс полимеризации ЛКМ, но использовать их рационально только при небольшой площади окраски. Чтобы ускорить процесс высыхания ЛКП полностью окрашенного авто нужен обдув горячим воздухом. Для подогрева используются теплогенераторы нескольких типов:

• электрические — обычные ТЭНы. Из особенностей – высокое потребление электричества;
• газовые. В теплообменник вживляется газовая горелка. Температура регулируется с помощью датчиков и газового редуктора. Установка такого комплекса требует значительных капиталовложений, что при хороших объемах работы окупится экономией на ресурсах (схема отопления на фото);
• дизельные. Подогрев работает по схожему с газовым оборудованием принципу. Не требует больших затрат на этапе установки, но довольно прожорлив при использовании морозного воздуха. Наиболее оптимальный вариант, если для сушки небольших элементов использовать инфракрасные обогреватели.

Нагрев воздуха осуществляется в теплообменнике, который бывает двух видов: рекуперативный (стационарный) и регенеративный.

Окрасочное помещение

Рабочее помещение должно обладать:

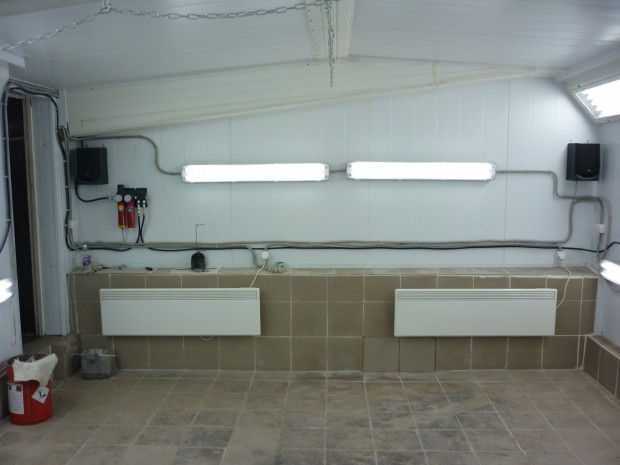

• хорошим освещением. Лампы должны быть установлены на потолке и на стенах, часть которых монтируется под углом. Желательно, чтобы внутренняя отделка не имела искривленных форм. Это поможет маляру определить качество подготовки детали к покраске и лучше контролировать перенос ЛКМ;

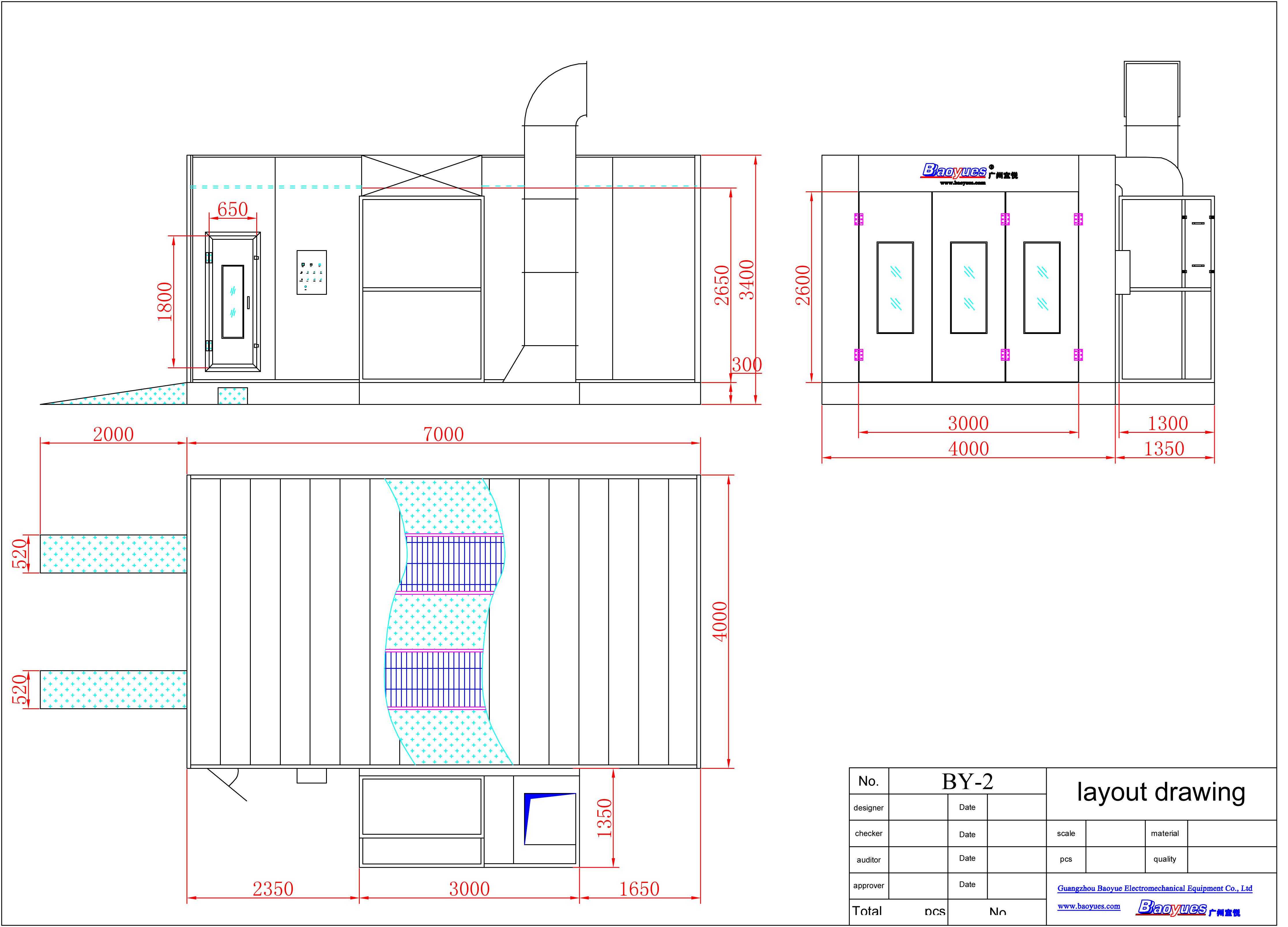

• достаточной площадью для комфортной окраски (минимум для легковых авто – 7х4х2.7). Конкретные параметры зависят от габаритов техники, которая будет окрашиваться.

Рабочее помещение должно быть герметичным и хорошо утепленным. Нагнетаемый поток воздуха подается через короб, закрепленный в центре потолка. Отвод осуществляется через отверстия под полом, которые прикрыты решеткой. В рабочей зоне допускается небольшая площадь для установки краскопульта и расположения необходимых ЛКМ.

Вентиляция покрасочной камеры

Вентиляция покрасочной камеры Вентиляция покрасочной камеры – является одним из ключевых факторов, позволяющих заниматься этим видом деятельности. Система вентиляции с фильтром обеспечивает очистку воздуха внутри камеры, а также осаждение и выведение тумана краски. Существует несколько типов камер в зависимости от установленной системы вентиляции.

• одномоторные;
• двухмоторные.

Первый тип отличается нагнетанием воздуха сверху, в результате чего туман под давлением осаждается вниз и выводится через специальное отверстие. Второй вариант – двухмоторный – предполагает наличие двух моторов, один из которых – нагнетательный, а второй – отсасывающий. Именно он обеспечивает выведение воздуха наружу.

Очистка воздуха от загрязнений и пыли

Фильтры потолочные

Покрасочная камера для автомобилей своими руками предполагает также наличие высокопроизводительного воздушного фильтра, обеспечивающего защиту от внешней пыли и других загрязнений. Лучше всего использовать двухфазовые фильтры, которые на первом этапе «ловят» крупные загрязнители, а на втором – мелкие частицы. Стоит учитывать также производительность вентиляционной системы – скорость воздухопотока при этом равна 20-25 см/с. Фильтры должны очищать и приточные и выходящие воздушные массы, что регулируется соответствующими санитарно-гигиеническими нормами. Именно для этого целесообразно использовать фильтры с несколькими фазами очистки. Стоит учитывать, что нижний фильтр, установленный на вытяжном воздуховоде, очень быстро загрязнится. Соответственно, будет возникать необходимость частой замены.

Если обеспечить правильную циркуляцию воздушных масс, в камере не будет эффекта турбулентности воздуха. Регулировка давления происходит через специальные устройства. Ведь со временем установленные фильтры будут загрязняться, что в результате спровоцирует завихрения воздуха с каплями краски. Чтобы избежать такого эффекта, и стоит учитывать давление воздуха. Так, фильтры на потолке и полу требуется размещать равномерно по всей длине

Немаловажно, что фильтры также эффективнее всего контролировать с помощью автоматического пульта. Если он предусмотрен проектом камеры, то лучше всего включить в перечень измеряемых параметров не только загрязненность, но и емкость устройства

Сушка – неотъемлемый элемент покрасочной камеры

Любая самодельная покрасочная камера включает в себя сушку. Сегодня теплогенераторы работают на газу, топливе, а также отработанном масле. В зависимости от потребностей покрасочной камеры, можно выбрать теплогенератор различной мощности, с автоматическим таймером и т.д. Также в качестве сушки для окрашенных автомобилей часто используют инфракрасные лампы. Простые и понятные в эксплуатации, такие лампы обеспечивают нужный эффект при малейших физических и финансовых затратах.

При строительстве и проектировании покрасочной камеры стоит учитывать, равномерность подачи теплых потоков воздуха. Это необходимо во избежание перегревов. Во время разработки проекта систему управления сушкой лучше всего объединить с пультом управления фильтром и вентиляцией. Пульт управления лучше всего расположить в наиболее удобном для мастера месте, чтобы в случае необходимости он мог легко корректировать климактерические условия в камере.

Оборудование для проведения сушки

Как и оборудование для покраски, оборудование для сушки может быть совершенно разным.

Если покраска одноразовая, то вполне достаточно и простой системы, а если это постоянное использование, то без специализированной техники не обойтись:

1. Тепловые генераторы на любом топливе – идеальный вариант для одноразовой покраски. Такое оборудование работает на газе, дизельном топливе или масле.

Существуют модели теплового генератора, которые устанавливают постоянный уровень температуры и поддерживают его.

2. Чтобы сэкономить на электроэнергии и получить качественное просушивание используются не легеменные инфракрасные станки.

С помощью этой системы, возможно, осуществить просушку на этапе грунтовых работ. При этом ускоряется и процесс самого окрашивания, что позволяет мастеру значительно сэкономить время.

После того, как краска на авто обсохнет полностью, ему необходимо дать время отстояться. При этом стоит включить вентиляцию, такими методами можно ускорить высыхание лака и краски.

Малярная камера позволит не только освежить вид своего автомобиля, но и если разбираться во всем, вы сможете запустить собственное дело, пригласив сначала на покраску друзей.

Знакомых, а там уже и другие люди подтянуться. Дополнительный источник дохода еще никому никогда не помешал. Вот только не каждый владелец авто может похвастаться наличием собственного гаража, который можно было бы сделать настоящей мастерской.

Стоит отметить, что покрасив свое авто и имея несколько заказав, вы сможете окупить все свои затраты.

Мастера на станции СТО работают не над своим авто, поэтому не будут настолько щепетильны, как вы, поэтому стоит отметить, что порой покраска, проведенная в гараже, оказывается более качественной, чем в автосервисе.

Автовладелец при самостоятельном окрашивании более внимателен, и уж точно никуда не спешит. Кто уже успел открыть собственную камеру для покраски, успел оценить все ее преимущества и больше не может отказаться от этой работы.

Если дефекты проявляются, то их можно устранить сразу же, а значит результат будет блистательным, поэтому свое новое авто другого цвета можно смело демонстрировать друзьям.

Если что-то не так близкие люди никогда не промолчат, а вы сможете на своем опыте снова перекрасить авто.

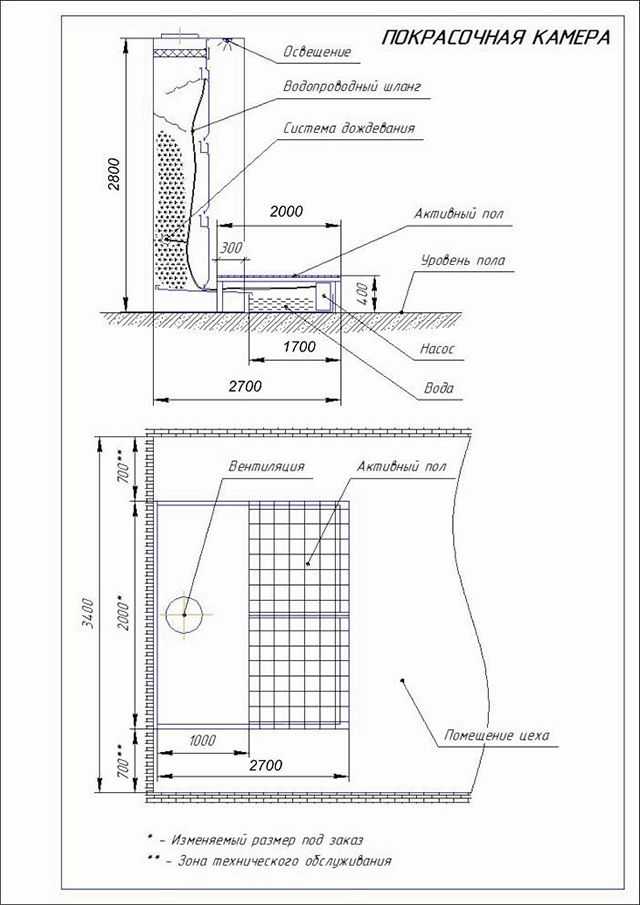

Типовой проект малярки для автомобиля своими руками

Чтобы самостоятельно сделать покрасочную камеру необходимо рассмотреть и изучить множество составляющих: помещение, принцип действия, а также материалы, нужные для организации универсальной покрасочной камеры. Итак, сначала стоит определиться с теми элементами, которые нам потребуются:

• гараж или иное подходящее помещение для окраски и сушки (нежилое);
• тепловой генератор для создания оптимального температурного режима;
• тепловая пушка;
• мощная система вентиляции.

Подобный перечень является приблизительным, но в целом, описывает все основные составляющие, которые участвуют в процессе создания покрасочной камеры. Список можно и расширить до ворот, светильников, вентиляторов, пульта управления и прочего.

На самом деле тут все зависит от потребностей и возможностей конкретного человека.

На изготовление окрасочно-сушильной камеры может уйти не один месяц. Зато она получится полностью автоматизированной, и можно будет окрашивать автомобиль и высушивать его эффективно и быстро. Среди функциональных элементов камер стоит рассмотреть:

• отдельную кабину для окраски и сушки;
• вентиляцию приточного типа с разными очистительными фильтрами;
• насос тепловой и различную автоматику;
• установку вентиляции по типу вытяжной с воздушными фильтрами.

Статья в тему: Как чистить мебель пароочистителем

Самый простой каркасный проект малярки

Простая с точки зрения сложности выполняемых работ и экономичная покрасочная камера своими руками строится следующим образом. Сначала необходимо подобрать помещение для ее оборудования и подготовить необходимые для работы инструменты и материалы: доски для каркаса, полиэтиленовая пленка для его обшивки, рулетка измерительная и маркер, лезвие канцелярское и скотч, пила по дереву и молоток, скрепер и гвозди разных размеров.

Далее можно нарисовать чертеж и разметить доски с помощью рулетки и маркера. Потом доски подрезаются пилой по нанесенным разметкам. Из полученных деревянных заготовок необходимо сделать четыре доски по ширине камеры (180 см) и четыре доски по глубине камеры (по 150 см длиной). После этого от четырех досок длиной 220 см необходимо отрезать по двадцать сантиметров для планок (высота камеры).

Далее, из подготовленных досок сооружается каркас покрасочной камеры. Основание делается из двух досок длиной 150 см и двух досок длиной 180 см. Потом необходимо становить четыре вертикальные доски длиной по 200 см и верху вертикальных досок соорудить потолок такой же конструкции, как и основание. Таким образом, получился каркас самодельной камеры, который необходимо обшить.

Проект малярного бокса в гараже

Более функциональную покрасочную камеру, в которой можно получить высокое качество окраски автомобиля, можно организовать в гараже. Для этого стены гаража необходимо обшить пластиковой вагонкой, установить на стенах и на потолке светодиодные светильники. Далее под потолком следует установить воздухозабор, тепловую пушку, а также дополнительные нагревательные элементы.

С помощью воздуховодов воздух разводится из тепловой пушки к 6–8 нагревательным элементам (ТЭНам), расположенным по периметру теплообменника. Следующий этап работы – поднятие пола и установка решетки, под которой можно расположить фильтры напольные, вытяжку на базе вентиляторов и теплогенератор (ТЭНы или горелку).

Статья в тему: Как делать мебель из сосны под старину

После этого необходимо сделать въездные ворота в рабочую зону бокса. Систему вентиляции лучше сделать внешней. Для обеспечения безопасности самодельного оборудования рекомендуется учитывать следующее:

1. Осветительные приборы, вентилирующие устройства и другое оборудование покрасочной камеры должно быть взрывозащищенным.
2. Нагревательные элементы должны иметь защитный термостат, а все электроприборы должны быть заземлены.
3. Утеплитель для стен выбирать следует негорючий (например, вата минеральная).;
4. Местные вытяжные устройства установить рекомендуется в зонах повышенного накапливания паров и частиц лакокрасочных материалов.
5. Система вентиляции должна быть сконструирована так, чтобы в рабочем пространстве не образовывались т. н. «мертвые зоны».
