Строительный фен: покупать, или сделать своими руками?

Фен из паяльника

Схема паяльного фена.

Перед тем как сделать паяльный фен своими руками следует:

• продумать устройство для подачи воздуха;
• собрать специальный нагревательный элемент;
• оснастить аппаратуру термопарами;
• продумать систему осуществления контроля за текущей температурой оборудования.

Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.

Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:

• регулировкой температуры;
• нормальной мощностью нагревателя;
• безопасным компрессором.

Установку нагнетателя для паяльной станции сделанной своими руками рекомендуется делать в соответствии с текущими правилами электробезопасности. Подобное подключение аппаратуры обеспечит отсутствие помех в электрической сети.

Что понадобится для создания фена из паяльника?

При создании фена для пайки своими руками следует подготовить:

• обычный старый паяльник, работающий от сети переменного тока;
• кварцевую трубку для создания камеры нагрева воздушного потока фена;
• галогеновую лампу для прожекторов для прогрева воздуха и плавки флюса феном;
• нихромовый провод толщиной до 0.7 миллиметров;
• терморегулятор;
• вентилятор паяльного фена.

Принципиальная схема паяльного фена.

Подключение всего оборудования должно производится в специально подготовленные на паяльной станции разъемы, распиновка которых зависит от производителя аппаратуры для пайки.

https://www.youtube.com/watch?v=3zE-HDdz2Xs

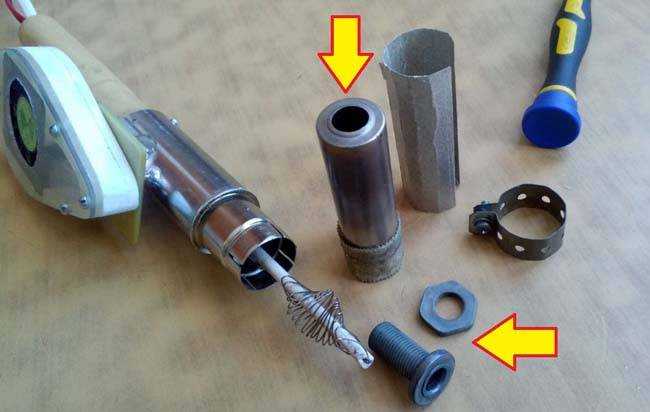

Процесс сборки фена из паяльника

Самодельный фен для пайки микросхем из старого паяльника собирается в несколько этапов:

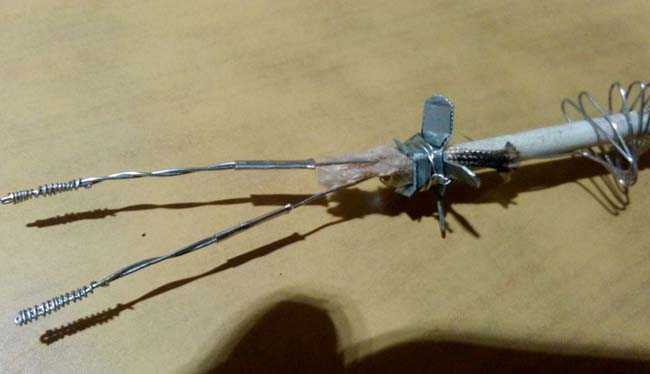

1. Укладка самодельной спирали из нихромовой проволоки внутри кварцевой трубки.
2. Соединение спирали с проводом питания.
3. Продевание провода термопары, для регулирования температуры нити накала.
4. Изоляция прибора при помощи слоя трубки, наматываемого на кварцевую трубку.
5. Установка трубки в ручку паяльника, вместо жала.
6. Центровка трубки при помощи обматывания ее асбестовым шнуром.
7. Зажатие переднего вывода трубки при помощи обоймы.
8. Продевание шланга для подачи воздушного потока.
9. Подключение компрессора, создающего воздушный поток.

Регулятор температуры источника нагрева лучше расположить на корпусе термофена.

Принцип работы термофена на основе паяльника следующий:

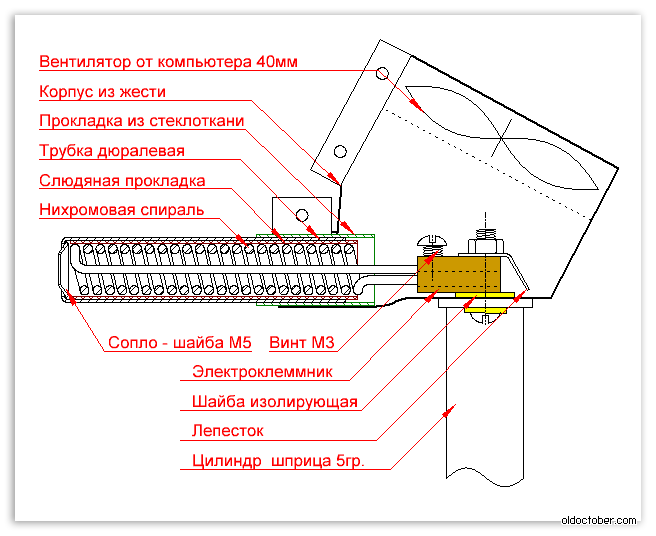

Паяльный фен — чертеж для изготовления.

К сожалению, данный метод изготовления термического фена имеет массу минусов.

К недостаткам термофена, выполненного из обычного паяльника, можно отнести:

• сложности с калибровкой температуры;
• регулировка силы воздушного потока производится при помощи пережима воздуховодной трубочки;
• невозможность регулировки интенсивности прогрева в большинстве обычных паяльников;
• трудоемкость работы;
• плохая термическая изоляция устройства.

В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.

https://youtube.com/watch?v=KVvm4V3dIMg

Конструкция фена Интерскол

Фен имеет три ступени регулировки мощности и скорости потока воздуха, а также плавную регулировку температуры. Фены Интерскол делаются в Китае, качество соответствует. Отзывов и описаний много в интернете, в том числе на сайте производителя. Мой отзыв – ещё один.

Фен Интерскол ФЭ-2000. Cерийный номер

Фен собирается в двух модификациях, которые отличаются в основном схемами электронных плат.

Первый вариант – на плате DB3011, плата переключателя – DV3011-2. Эта плата собрана на микросхеме (сдвоенный операционный усилитель LM358) и симисторе BTA16 или аналогах – BT139, и т.п.

Вторая модификация – плата DB230V, схема собрана на оптопаре P521 и симисторе. Плата переключателя названа DG-KG3.

Самостоятельный ремонт промышленных образцов

Перед ремонтом паяльного фена, прежде всего, необходимо ознакомиться со схемой подключения вентилятора и нагревателя к электрической сети (другое её название – распиновка).

Знание этой схемы позволяет проверить правильность подводки питания к каждому из основных элементов теплового модуля и убедиться в их исправности.

Непосредственно ремонт неработающего паяльного устройства сводится к замене вышедших из строя или повреждённых частей, обнаружить которые можно по наличию характерных следов гари.

В противном случае оператор рискует получить опасные ожоги кожи горячим воздухом. Менять пластмассовые насадки допускается лишь после полного выключения паяльного фена и остывания всех его рабочих частей.

Насадки для строительного фена

При продаже этого инструмента набор комплектуется несколькими насадками. Их иное название – форсунки или сопла. Часто для работы этого недостаточно. Устройства можно купить отдельно. Разнообразие расширяет возможности использования фена за счет изменения силы и формы воздушного потока.

Приведем наиболее применяемые насадки:

• фокусирующая круглая необходима для бесконтактной пайки трубок из меди. Сварочная пластиковая лента позволяет заделывать щели в различных конструкциях, приклеивать мебельный шпон;
• плоская – с ее помощью удаляют старую краску или шпаклевку, остатки отделочных материалов;
• рефлекторная нагревает пластмассовые трубы, прежде чем начать их изгиб;
• щелевые, шлицевые насадки нужны для пайки изделий из ПВХ материалов;
• режущая необходима для вырезки различных фигур из пенопласта;
• сварное зеркало применяется в контактной сварке материалов из пластика и подготовке стыков изделий;
• с помощью сварной насадки соединяют сварочные синтетические кабели.

Насадку выбирают в зависимости от предполагаемой работы с феном.

Насадка для пайки пластика на фен

Осуществить ремонт пластмассовых изделий гораздо проще, чем металлических. Для этого не нужна высокая температура, применение трансформаторов. Достаточно использовать строительный фен и правильно выбрать дополнительные элементы.

Для пайки изделий из пластика подойдет специальная плоская V-образная насадка. Она оснащена сварочным прутком, который служит припоем. Материал припоя должен быть того же состава, что и свариваемый материал.

Насадка для фена – сварочный наконечник

Сварочный наконечник состоит из двух трубок, сваренных под углом. По одной из трубок подается горячий воздух в рабочую зону, по второй – размягченный сварочный пруток, припой. Его состав идентичен материалу свариваемой детали.

Сопло для термофена

Сопло представляет собой трубку переменного сечения, сужающуюся к выходу. За счет этого увеличивается скорость и напор выходящего горячего воздуха. Можно использовать для нагрева ПВХ труб перед изгибом, приклеивания защитной и склеивающей ленты или шпона, сварки деталей.

Насадка на фен для сварки линолеума

Для сварки линолеума используют насадку, оборудованную держателем для полимерного шнура, с помощью которого и происходит сварка. Вставив шнур в аппарат, включаем его и ждем, когда шнур начнет плавиться. Начинаем сварку, продвигая наконечник вдоль шва.

Соединение полотен линолеума можно выполнять и при помощи тонкого сопла диаметром 5 мм. Для этого полимерный шнур укладываем в шов между полотнищами вручную. Струю горячего воздуха направляем на место контакта, продвигаясь вдоль него. Расплавляясь, шнур склеит полотна.

Насадки для строительного фена, изготовленные своими руками

Для этого можно использовать различные металлические трубки. Диаметр такой трубы должен соответствовать диаметру сопла фена и надеваться на него. Один конец служит для насадки на фен, из другого мы делаем необходимую для нас форму. Самая простая – плоская или щелевая. Для этого достаточно молотком сплющить трубу до нужного размера.

Чтобы получить насадку-сопло, нужно сделать на трубе 4 продольных разреза и вырезать по ним прямоугольные треугольники. Размер поперечного катета зависит от требуемого диаметра сопла. Согнув полученные лепестки внутрь, получим наконечник меньшего диаметра. Свариваем лепестки между собой, зачищаем швы и получаем нужное дополнение.

Можно сделать самостоятельно и V-образный наконечник с держателем прутка-припоя. Для этого нужно использовать три трубки различного диаметра. Одна из них должна надеваться на сопло фена. Две другие свариваются между собой под углом, привариваются к основной трубке. При достаточном умении можно получить изделие не хуже фабричного.

Насадки для строительного фена

При продаже этого инструмента набор комплектуется несколькими насадками. Их иное название – форсунки или сопла. Часто для работы этого недостаточно. Устройства можно купить отдельно. Разнообразие расширяет возможности использования фена за счет изменения силы и формы воздушного потока.

Приведем наиболее применяемые насадки:

• фокусирующая круглая необходима для бесконтактной пайки трубок из меди. Сварочная пластиковая лента позволяет заделывать щели в различных конструкциях, приклеивать мебельный шпон;
• плоская – с ее помощью удаляют старую краску или шпаклевку, остатки отделочных материалов;
• рефлекторная нагревает пластмассовые трубы, прежде чем начать их изгиб;
• щелевые, шлицевые насадки нужны для пайки изделий из ПВХ материалов;
• режущая необходима для вырезки различных фигур из пенопласта;
• сварное зеркало применяется в контактной сварке материалов из пластика и подготовке стыков изделий;
• с помощью сварной насадки соединяют сварочные синтетические кабели.

Насадку выбирают в зависимости от предполагаемой работы с феном.

Насадка для пайки пластика на фен

Осуществить ремонт пластмассовых изделий гораздо проще, чем металлических. Для этого не нужна высокая температура, применение трансформаторов. Достаточно использовать строительный фен и правильно выбрать дополнительные элементы.

Для пайки изделий из пластика подойдет специальная плоская V-образная насадка. Она оснащена сварочным прутком, который служит припоем. Материал припоя должен быть того же состава, что и свариваемый материал.

Насадка для фена – сварочный наконечник

Сварочный наконечник состоит из двух трубок, сваренных под углом. По одной из трубок подается горячий воздух в рабочую зону, по второй – размягченный сварочный пруток, припой. Его состав идентичен материалу свариваемой детали.

Сопло для термофена

Сопло представляет собой трубку переменного сечения, сужающуюся к выходу. За счет этого увеличивается скорость и напор выходящего горячего воздуха. Можно использовать для нагрева ПВХ труб перед изгибом, приклеивания защитной и склеивающей ленты или шпона, сварки деталей.

Насадка на фен для сварки линолеума

Для сварки линолеума используют насадку, оборудованную держателем для полимерного шнура, с помощью которого и происходит сварка. Вставив шнур в аппарат, включаем его и ждем, когда шнур начнет плавиться. Начинаем сварку, продвигая наконечник вдоль шва.

Соединение полотен линолеума можно выполнять и при помощи тонкого сопла диаметром 5 мм. Для этого полимерный шнур укладываем в шов между полотнищами вручную. Струю горячего воздуха направляем на место контакта, продвигаясь вдоль него. Расплавляясь, шнур склеит полотна.

Насадки для строительного фена, изготовленные своими руками

Для этого можно использовать различные металлические трубки. Диаметр такой трубы должен соответствовать диаметру сопла фена и надеваться на него. Один конец служит для насадки на фен, из другого мы делаем необходимую для нас форму. Самая простая – плоская или щелевая. Для этого достаточно молотком сплющить трубу до нужного размера.

Чтобы получить насадку-сопло, нужно сделать на трубе 4 продольных разреза и вырезать по ним прямоугольные треугольники. Размер поперечного катета зависит от требуемого диаметра сопла. Согнув полученные лепестки внутрь, получим наконечник меньшего диаметра. Свариваем лепестки между собой, зачищаем швы и получаем нужное дополнение.

Можно сделать самостоятельно и V-образный наконечник с держателем прутка-припоя. Для этого нужно использовать три трубки различного диаметра. Одна из них должна надеваться на сопло фена. Две другие свариваются между собой под углом, привариваются к основной трубке. При достаточном умении можно получить изделие не хуже фабричного.

Как сделать строительный фен и насадки к нему своими руками с чертежами и видео

Строительный фен необходим для выполнения ряда отделочных и других работ. Необходимость в мощном профессиональном устройстве возникает не всегда. Изготовить электроприбор можно своими руками, воспользовавшись старым бытовым феном, даже и поломанным.

Как сделать строительный фен своими руками

Чтобы изготовить строительный электроприбор из обычного фена для волос, необходимо провести модернизацию устройства.

1. Прежде всего нужно разобрать корпус.
2. После разборки бытового электроприбора необходимо извлечь все пластиковые детали, которые могут расплавиться под воздействием высоких температур. Их можно заменить изделиями из текстолита и эбонита.
3. Отработавший своё нагревательный элемент также извлекается. Вместо него устанавливается керамическая деталь, на которую наматывается нихромовая спираль. От количества её витков зависит рабочая температура устройства. Чем они плотнее, тем больше градусов будет на выходе. Здесь есть некоторые особенности:
   • Нихромовые витки не должны соприкасаться между собой. В противном случае возможно замыкание при работе.
   • В бытовых самодельных приборах не стоит укладывать витки слишком плотно: может не выдержать электрика.
4. Проще всего сделать нагревательный элемент из корпуса мощной галогеновой лампы и нихромовой спирали. Ламповое стекло может выдерживать очень высокие температуры без каких-либо последствий. Закрученная проволока помещается в стеклянный корпус.
5. Концы нихромовой проволоки прикручиваются к проводу трансформатора и изолируются. Фен предварительно переводится в режим вентилятора. Работа с паяльником исключается: материал, из которого делается спираль, не подлежит припою.

   Все пластиковые детали убираются

6. Готовый нагревательный элемент оборачивается в фольгу. Создаётся отражённое излучение, увеличивающее мощность электроприбора. Кроме этого, сводятся к минимуму теплопотери от нагревательного элемента.
7. В качестве альтернативы корпусу лампы можно использовать стекловолокно, намотанное поверх нихромовой спирали. Сверху надевается прочная стальная трубка, через которую горячий воздух будет выходить наружу.
8. Нагревательный элемент размещается в корпусе строительного фена и подключается к трансформатору. Прибор необходимо выставить точно по центру. Предварительно он заматывается в несколько слоёв асбестовой нити, что равномерно увеличивает его диаметр.

   Подойдет деталь от старого компьютера

9. На ручку фена надевается заранее подготовленная резиновая трубка. Это предотвращает ожоги рук от касания к раскалённой керамике. Для этой цели может использоваться старая гофра от пылесоса, прорезиненная изнутри и матерчатая снаружи. Этот материал надёжно защитит работника.

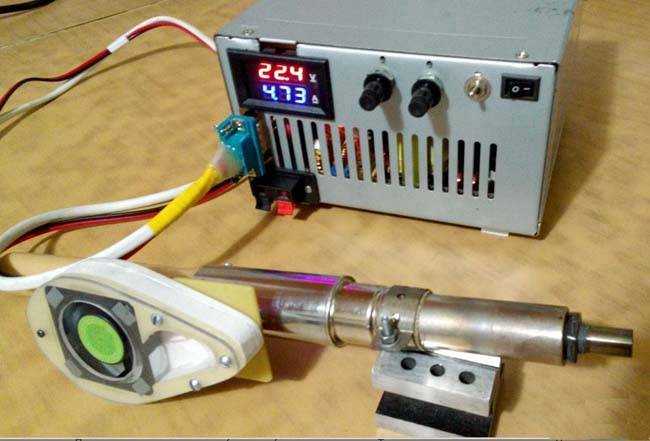

Примеры на фото

Используется для термообработки отдельных слоев ткани или плёнки

Используется в обработке линолеума

https://www.youtube.com/watch?v=z0CsK2UXh54

С ее помощью можно изгибать полимерные трубы

Используется для сварки полимеров, баннеров, очистки стен от краски

Используется для термоусадки упаковок, труб и т. д

Большинство деталей можно изготовить самостоятельно

Большинство насадок можно изготовить самостоятельно из остатков хромированной трубы. Разберём для примера две формы: сужающуюся к выходу и плоскую, в виде пылесосного сопла.

1. Берём два отреза трубы нужной длины (зависит от запланированного размера насадки).
2. На одном из отрезов делаем четыре небольших надреза.
3. С помощью ножовки по металлу на основе надрезов выпиливаем равнобедренные треугольники. Аналогичный спил проводим с другой стороны, в результате чего должен получиться равносторонний угол.

   Вырезанные части примерно равны друг другу

4. Полученные лепестки загибаются внутрь.

   Все края должны быть ровными

5. Состыкованные стороны привариваются друг к другу.
6. При желании можно зачистить сварку. Это делается для придания детали более эстетического вида.

   Деталь после шлифовки, готовая к использованию

7. Надеваем на сопло вентилятора, при необходимости делаем два пропила (в случае, если диаметр трубы не совпадает с требованиями фена), работаем.

Чтобы сделать плоскую насадку для строительного фена, достаточно немного простучать одну из сторон обреза трубы молотком. При необходимости, на обратной части делаются пропилы для более удобного контакта с соплом электроприбора.

Для изготовления достаточно немного сплюснуть кусок трубы молотком

Самостоятельное изготовление строительного фена — дело достаточно сложное и требующее навыков в работе с электроприборами. Если основные требования технологии не соблюдены, возможен выход из строя электрики.

• Максим Овсянников
• Распечатать

Виды насадок

Форсунки на фен формируют поток горячего воздуха и изменяют скорость его движения. Их часто называют форсунками и соплами. Возможность прогревать трубы и листовой материал на узком участке деталей, позволяет феном строительным с насадками для пайки и сварки производить множество дополнительных операций. По форме форсунки разделяют:

• щелевидные;
• с зауженным соплом;
• рефлекторные;
• плоские;
• редукционные;
• сварное зеркало;
• режущие;
• сварочные.

Каждый вод форсунок имеет свою область применения.

Сопла на строительный фен используют не только для пластика, но и создания герметичных соединений из других материалов. Феном для пайки пластика с рефлекторной насадкой производится пайка медных трубопроводов.

Для пайки пластика

Насадка для сварки пластика имеет узкое сопло. Горячий воздух выходит из форсунки с большой скоростью и быстро согревает место пайки, размягчая обе стороны стыка и пропой. Пластиковый пруток подается в зону сварки снаружи, как при обычных методах сварки паяльником.

Предлагаем ознакомиться Сервировка стола в синих тонах

При отделке пластиковых вещей окантовкой, ее приклеивают за счет нагрева до температуры плавления обеих материалов, и сильного сжатия.

Наконечник

Круглая насадка на строительный фен для сварки полипропилена заменяет паяльник. Горячий воздух подается с большой скоростью на ограниченный участок. Края соединяемых деталей размягчаются. Одновременно в зону сварки подается пруток из такого же материала, который проникает в зазор и соединяется с кромками обеих деталей.

Для прихватки используется форсунка с дополнительным отводком под пруток. Направляющая трубка может иметь круглую, треугольную и плоскую форму, в зависимости от сечения подаваемой присадочной проволоки.

Сопло для термофена

В зависимости от формы согреваемой поверхности и проводимых работ, сопло для термофена имеет разную форму. Узкое и щелевидное делается прямым и под различными углами, для удобства применения в труднодоступных местах.

Насадка для пайки полипропиленовых труб имеет форму половинки цилиндра, разрезанного вдоль оси. Через расположенные на внутреннем радиусе сопла отверстия разогревается поверхность соединяемых труб.

Плоские сопла широко применяются во время ремонтных работ для снятия краски, грунтовки, шпатлевки. Радиолюбители распаивают ими платы, быстро и без перегрева расположенных рядом деталей.

Предлагаем ознакомиться Когда сажать туи, рекомендуемые сроки и место посадки, видео

Узкое сопло сваривает между собой полиэтиленовые листы, создавая пакеты и другую тару для продуктов. Для снятия напряжения и выравнивания используется посадочная насадка. Ею прогревают листы и пластиковые трубы после сварки.

Листы напольного покрытия укладываются внахлест. Затем по линейке прорезаются оба полотнища. Лишнее удаляется. Остается ровный стык. Его можно сварить 2 способами:

• проложить шнур и спаять насадкой с роликом;
• использовать сварочную V-образную насадку.

Шнур придется все время придерживать и поправлять. Используемая круглая сварочная форсунка не обеспечит равномерную скорость работы.

В сварочную насадку с 2 трубками шнур автоматически подается в зону сварки. Его следует в начале работы разогреть, установить насадку на стык и плавно вести, по мере размягчений прутка. Вторая рука свободна.

Профессионалы для быстрой сварки линолеума применяют насадку с 3 соплами и роликом. Шнур предварительно укладывается в зазор между листами линолеума. Форсунки выпускают горячий воздух параллельно, по ходу фена. Происходит быстрый нагрев и расплавление шнура. Ролик вдавливает расплавленный пластик.

1. Взять трубку с внутренним диаметром на 2 – 3 мм меньше, чем посадочное место на фене.
2. Молотком расплющить одну сторону до зазора сопла нужного размера.
3. Со стороны посадки сделать разрез трубы вдоль оси длиной 5 – 7 мм.
4. Перпендикулярно к нему разрезать по 10 – 15 мм симметрично в обе стороны.

Т-образный вырез позволит насадке садиться на горловину фена плотно. Насадку остается зачистить, удалив заусенцы и острые края. Деталь готова к использованию.

Предлагаем ознакомиться Курятник своими руками — фото, чертежи, пошаговая инструкция

Зауженную форсунку сделать сложнее. На трубке делается 4 продольных разреза. Затем сверху делаются наклонные надрезы, чтобы образовались треугольники основанием на рабочей кромке сопла. Молотком сбивается все на конус, вырезы закрываются и завариваются. Напильником и шкуркой насадке придается красивый вид.

Инструменты и материалы для монтажных работ

К ротору двигателя укреплен винт пропеллер который обеспечивает отдув тепла со спирали, именно благодаря этому на выходе получается достаточно сильный направленный поток теплого воздуха. При соединении нихромовой проволоки с проводами не применяется пайка припоем.

При копировании материала ссылка обязательна. Такое устройство отличается от фена, которым мы сушим волосы, только мощностью, в остальном они работают по схожему принципу. Современные приборы оснащаются специальными светодиодными индикаторами, которые облегчают процесс контроля работы устройства.

К таким допфункциям относят наличие возможности: изменения силы воздушного потока; высокоточной регулировки температуры воздушного потока; осуществления выбора режима функционирования прибора. После диода провода разветвляются на ТЭН-3, ограничивающий напряжение на двигатель постоянного тока, включенный через диодный мост VD2-VD5 и на второй регулятор температуры обдува, включенный через размыкающий температурный контакт, расположенный внутри контура с ТЭНами. Если приходится разбирать фен, а он имеет сложную структуру, то необходимо обзавестись качественным фотоаппаратом, чтобы запечатлеть все этапы разборки агрегата.

Собираем термофен и выводим наружу проводки от его спирали, чтобы припаять их к клеммам переключателя режимов Припаять отводы к переключателю и установить его на своё место в корпусе фена. В этой ситуации лучше всего обратиться в специализированный сервисный центр.

Рекомендуем: Траншея для кабеля снип

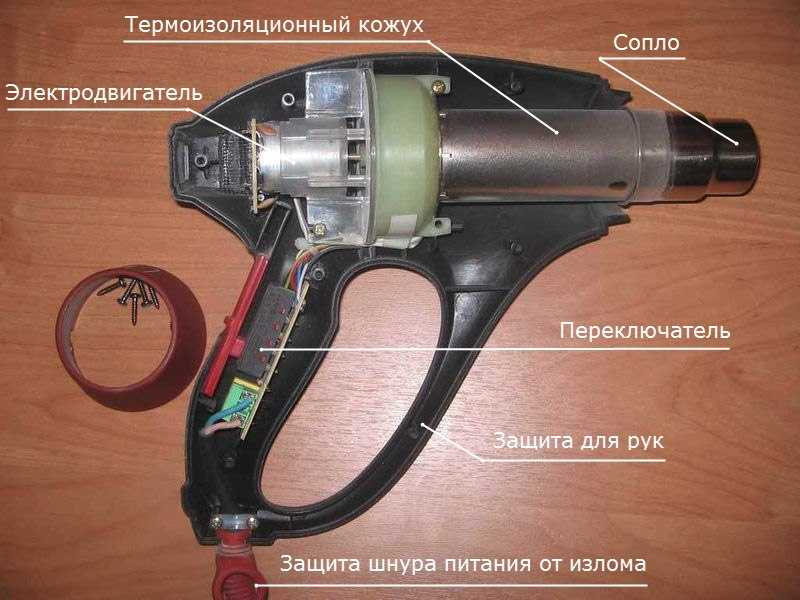

Устройство строительного фена

Диагностика поломки Как правило, строительный фен выходит из строя по причине не соблюдения требований эксплуатации. Главным отличием термофена от других нагревательных приборов является отсутствие открытого пламени, что полностью исключает необходимость использования топлива.

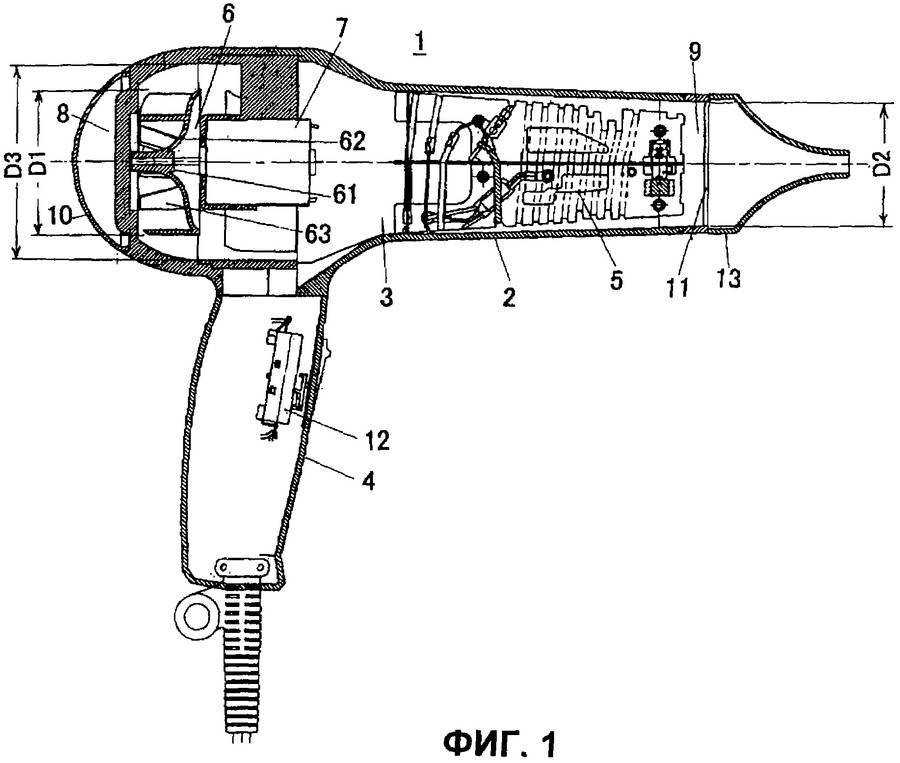

Из чего состоит фен: Элементы на схеме: 1 — насадка-диффузор, 2 — корпус, 3 — воздуховод, 4 — ручка, 5 — предохранитель от перекручивания шнура, 6 — кнопка режима «Холодный воздух», 7 — переключатель температуры потока воздуха, 8 — переключатель скорости потока воздуха, 9 — кнопка режима «Турбо» — максимальный поток воздуха, 10 — петля для подвешивания фена. Существуют модели мощностью от 0,2 до 2 киловатт, при этом не всегда повышение мощности влияет на цену устройства. Такие приборы не подходят для домашнего применения, при постоянном использовании способны пересушить волосы. Положение 2 переключателя SA1 предназначено для исключения диода VD1 из цепи увеличения времени в каждый полупериод прохождения тока в цепи и, тем самым, скорости потока воздуха вентилятора М1. Он обладает большим перечнем функциональных возможностей.

Специалисты называют следующие поломки оборудования, которые случаются чаще всего: поломка шнура питания в месте перегиба; дефект кнопки пуска и других элементов управления; перегорание внутренних проводов; нарушение целостности нагревательного элемента; перегорание или перегрев двигателя и вентилятора. Берегите глаза.

В качестве обогревательного элемента как правило используется нихромовая спираль, именно она обеспечивает теплый воздух. Если он вам нужен для сушки волос, то необходимо выбирать надежную конструкцию с наименьшим количеством функций. Если при включении устройство выдает холодный воздух из сопла, неисправность касается спирали. Профессиональные фены имеют повышенную мощность и несколько режимов работы.
Ремонт термофена — замена термопредохранителя

Чем вызван запрет газовиков использовать печь с газовой форсункой

Запрет представителей газовых служб в отношении использования печей с газовыми форсунками может быть связан с плохим техническим состоянием отопительного устройства. Или с применением форсунки, изготовленной кустарным способом.

Это связано с тем, что имелись многочисленные аварии в печах с самодельными газовыми распылителями. В данном случае действия представителей горгаза отвечают директивным материалам по безопасной эксплуатации газового оборудования.

Если же собственник для реконструкции использует форсунку заводского изготовления со всем пакетом необходимой документации. А сама реконструкция по переводу печи на газовое топливо была согласовано с горгазом, то в таком случае запрета на эксплуатацию такого оборудования не должно быть.

Устройство и чертежи конструкции

Принципиальное устройство строительного фена похоже на конструкцию бытового парикмахерского прибора. Основные узлы — это:

• Корпус с рукояткой, воздухозаборным отверстием и соплом.
• Электронагреватель.
• Вентилятор.
• Схема и органы управления.

Принцип работы также весьма прост:

• Холодный воздух втягивается вентилятором через отверстия в задней части.
• Далее воздух прогоняется через электронагреватель. Там воздух нагревается.
• Нагретый воздух выбрасывается под напором через сопло. Насадка придает нагретому потоку заданную форму.
• Система управления поддерживает постоянную температуру нагревателя и обороты двигателя.

Схема строительного фена включает в себя следующие основные блоки:

• преобразователь напряжения;
• блок управления электродвигателем;
• блок управление электронагревателем.

Производительность прибора определяется мощностью двигателя и находится в диапазоне 120-650 литров в минуту.

Конструкция строительного фена

Строительные фены, предлагаемые на современном рынке, в зависимости от комплектации конкретной модели снабжаются и некоторыми дополнительными функциями, такими, как:

• Система управления производительностью.
• Ступенчатая регулировка силы нагрева.
• Плавная регулировка температуры.
• Светодиодная и жидкокристаллическая индикация основных параметров работы.

Большинство этих дополнительных функций оправдывают себя лишь в узкоспециальных применениях.

Как сконструировать самодельный термофен?

Мы ориентируемся на максимальную экономию средств. Поэтому список покупаемых деталей должен стремиться к нулю.

Первая константа – это температура

Профессиональные 800 ℃ не нужны, плавить серебро и алюминий не потребуется. При работе даже с самым тугоплавким припоем самодельному фену для пайки микросхем достаточно воздушного потока 600 ℃.

Вторая величина – мощность

Для мелкой работы (удалить неисправную микросхему или припаять SMD светодиод) достаточно значения 75 Вт. Для работы с более крупными элементами (например, процессор на видеокарте или деталь с массивными контактами) потребуется 100-110 Вт.

От этого параметра зависит подбор основного элемента конструкции – нагревательной спирали. Проволоку можно взять от старой электроплиты. Этого добра хватает в любом чулане или кладовке.

Толщина материала 0,4-0,5 мм

Поскольку самодельный паяльный фен имеет компактные размеры, спираль должна хорошо держать форму. Более толстое сечение потребует большего тока. Базовое значение силы тока 4 А. В зависимости от источника питания, подбираем сопротивление.

Важно! Для таких приборов нежелательно использовать опасное напряжение. Плотно скомпонованные детали могут прикоснуться к корпусу и вызвать утечку, что приведет к поражению электротоком. Оптимальное значение напряжения 24-36 В

Меньшая величина не позволит развить мощность, а большее значение становится опасным. На примере блока питания 24 В, сопротивление спирали должно быть порядка 6 Ом

Оптимальное значение напряжения 24-36 В. Меньшая величина не позволит развить мощность, а большее значение становится опасным. На примере блока питания 24 В, сопротивление спирали должно быть порядка 6 Ом.

Популярное: Жало для паяльника – самый важный компонент электроинструмента

Отмеряем нужную длину и формируем спираль на изоляторе. Подойдет керамическая трубка 4-5 мм диаметром.

Проволоку можно закрутить на плоской пластине, тогда получится более качественный теплообмен. Лепестки расположатся на удалении от изолятора.

На иллюстрации виден воздуховод, собранный из корпуса автомобильного прикуривателя и кусочка мебельной трубы.

Корпус собственно нагревателя выполнен из пальчиковой батарейки, или аккумулятора. Стакан достаточно прочный, главное – хорошо вычистить его от остатков электролита.

Внутрь закладывается слой стеклоткани или слюды от старого паяльника. Это предотвратит замыкание спирали о стенки корпуса.

Сопло можно выполнить из резьбовой втулки от патрона для лампы. Внутренний диаметр 4-5 мм как раз формирует необходимый поток воздуха.

Втулка закрепляется на выходе из стакана корпуса. Фактически, на этом этапе самодельный фен для пайки горячим воздухом готов. Осталось настроить вентилятор и закрепить рукоятку. Можно использовать ручку от напильника или старого паяльника.

Для такого размера воздуховода лучше применить нагнетатель воздуха центробежного типа. Конструкция собирается из плоского вентилятора и кусков ненужного пластика.

В боковое отверстие нагнетается достаточно интенсивный поток воздуха. Питание вентилятора не имеет значения, подбираем напряжение в соответствии с общим блоком.

Конструкция крепится к воздуховоду. Фланец можно спаять самостоятельно из жести (температура в этой области небольшая), либо подобрать готовый элемент. Термофен собирается своими руками из чего угодно.

Подключаем всю конструкцию к блоку питания. В зависимости от сложности источника напряжения и тока, можно организовать несколько температурных режимов с плавной регулировкой.

Откалибровать переключение несложно: выставляем регулятор в различные положения, и производим замер температуры воздуха на выходе из сопла. Для этого используется мультиметр с термодатчиком.

Паяльный фен готов, он собран своими руками буквально из мусора.

Если надо более тонкое сопло (для точных работ), можно в качестве корпуса нагревателя использовать стеклянную трубку из магазина медтехники. Это закаленное стекло с острым носиком. Остальная конструкция собирается аналогичным образом.
