Как сделать котел в баню своими руками?

Изготовление самодельного нагревателя в баню начинается с подбора материала и инструмента. Для горизонтально расположенного обогревателя подойдёт двухсот литровая бочка из металла, имеющая толстые стенки. Для изготовления банного нагревателя в вертикальном исполнении подойдёт толстостенная металлическая труба, диаметром не менее полуметра и длиной не более метра.

Из инструментов потребуются:

• сварочный аппарат;
• болгарка.

Найти чертёж нужного агрегата в баню в век современных технологий совсем несложно, но не стоит забывать, что большинство из них сопровождается специфическими терминами, которые не всем известны. Но при должном внимании к вопросу разобраться можно и самостоятельно.

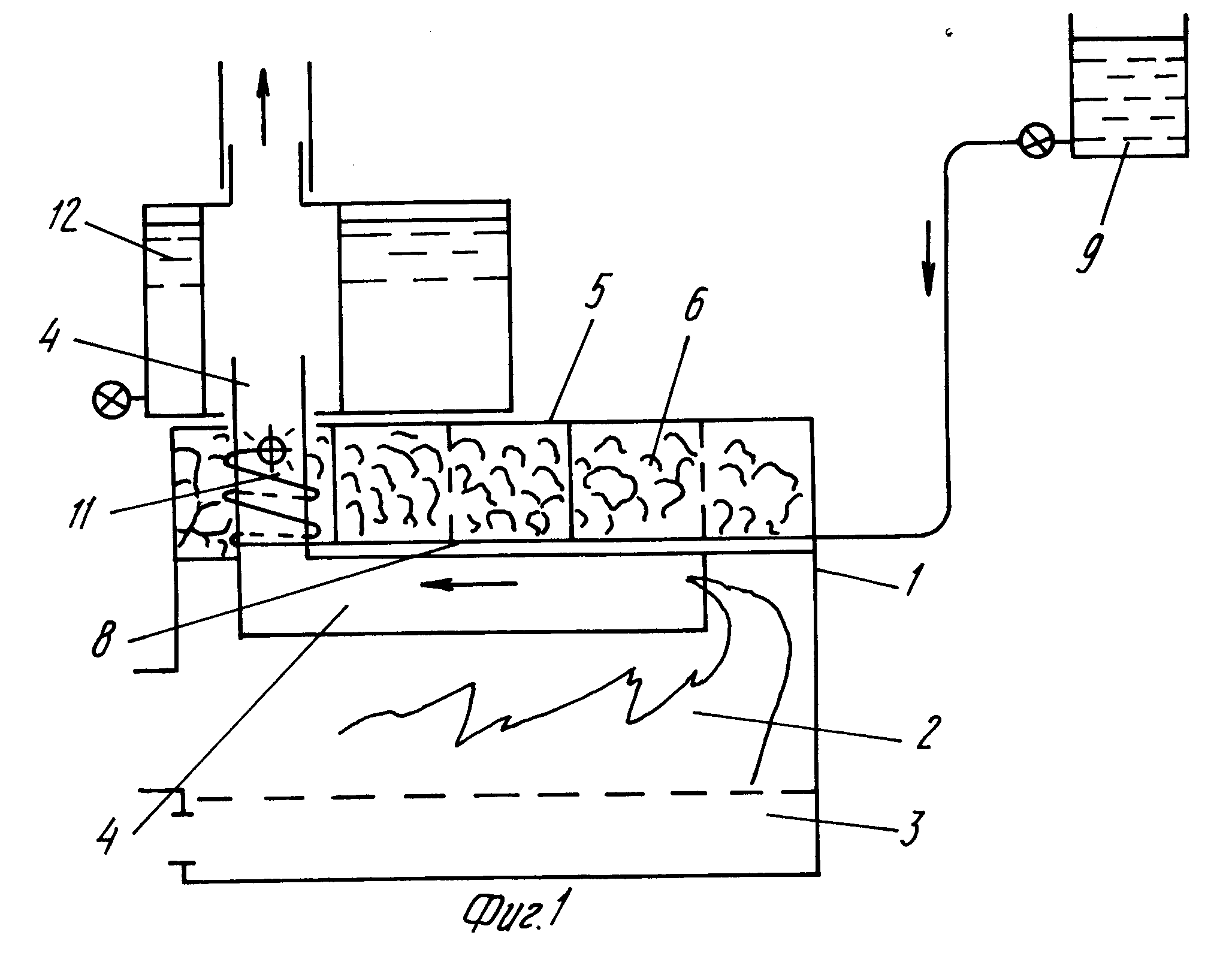

Самый простой вариант сделать нагревательное оборудование для бани своими руками — сварить его в горизонтальном положении. Работы проводятся в таком алгоритме:

• труба или бочка заглушаются с одной стороны;
• со второй стороны ставится дверца.

Таким образом получается топка, куда будут закладываться дрова. К топке приваривается колено для воды, а сверху устанавливается бак.

Труба дымохода приваривается сверху конструкции. Так холодная вода нагревается в колене, а уже нагревшаяся поступает в бак. Сбоку от трубы устанавливается полка с камнями — каменка.

Вертикальный вариант изготовления котлоагрегата для бани своими руками несколько сложнее. Целесообразно перед началом работы сделать чертёж — так и материал рассчитать удобнее, и в не ошибиться с размерами.

При вертикальном расположении котла можно бак для воды расположить прямо в нагревателе, просто разделив его на две части. Это делается привариванием внутри агрегата ещё одной заглушки. Для изготовления котла для бани данного типа следует использовать наиболее толстостенную трубу или бочку — это увеличит срок службы нагревательной конструкции.

В трубе желательно сделать заслонку, что гарантирует сохранение тепла на большее время. Каменку можно расположить между баком и топкой. Выходить из нагревательного прибора должна металлическая труба дымохода, а вот сверху она может быть асбестовой. Такой симбиоз металлов наиболее правилен в плане противопожарной безопасности. Как правило, в месте соединения асбеста и металла и ставится заслонка.

При создании отопительной системы для бани своими руками именно дымоходу стоит уделить особое внимание, поскольку при его неправильном расположении существует не только вероятность возгорания, но и задымления или поступления в помещение угарного газа. Вокруг готового и установленного в бане котла вам предстоит своими руками смастерить кирпичный короб

В нём обязательно должны быть вентиляционные отверстия, их располагают внизу. Служит короб для равномерного распределения выделяемого тепла. К тому же именно благодаря кирпичному коробу тепло долго сохраняется и можно париться в несколько заходов. Экран также позволяет предотвратить ожоги, которые можно получить от соприкосновения с раскалённым металлом

Вокруг готового и установленного в бане котла вам предстоит своими руками смастерить кирпичный короб. В нём обязательно должны быть вентиляционные отверстия, их располагают внизу. Служит короб для равномерного распределения выделяемого тепла. К тому же именно благодаря кирпичному коробу тепло долго сохраняется и можно париться в несколько заходов. Экран также позволяет предотвратить ожоги, которые можно получить от соприкосновения с раскалённым металлом.

Выбираем котлы в баню

Для поддержания стабильной оптимальной температуры горячей воды рекомендуется устанавливать оборудование с чугунными теплообменниками. Они нагреваются медленно, но долго держат нужную температуру.

В пользу установки газового нагревательного оборудования в бане говорят такие факты:

• Экономия в расходе топлива и его оплате, если сравнивать с электрическим или твердотопливным оборудованием.
• Экологичность: отсутствие гари, запаха, вредных выхлопов.
• Простота установки, настройки, эксплуатации, ремонта.
• Потребление электроэнергии всего 40 кВт.
• Компактность.
• Одновременный нагрев помещения, воды.

Учитывая все эти факторы можно сделать вывод, что установка газового устройства — экономичное и экологичное решение. Выбирают его с учетом параметров бани и функций, которые оно выполняет. Газовый котел для бани выбирают по таким характеристикам: тепловая мощность, наличие автоматики, средств контроля

Подбирая оборудование, необходимо обратить внимание на его номинальную производительность

Подробную информацию о выборе газового котла для обогрева дома вы найдете в нашем материале.

Для деревянной бани не стоит приобретать настенное оборудование, только напольное. Так как в этом случае недопустима высокая температура продуктов сгорания. Согласно правилам пожарной безопасности можно устанавливать газовые котлы в баню, высота помещения которой, не менее трех метров. А ширина дверного и оконного проемов не менее 80 см.

Если котел устанавливается индивидуально для бани, то рекомендуется обратить внимание на оборудование последних моделей, которые могут работать от двух энергоносителей. Вы сами можете выбирать, использовать газ, или дрова

Яркими примерами таких устройств являются: Теплодар, Уралочка, Синара, Термофор

Яркими примерами таких устройств являются: Теплодар, Уралочка, Синара, Термофор.

Поскольку современное оборудование дает возможность использовать любой источник энергии, выбор устройства зависит от их доступности все меньше

Поэтому при покупке котла следует больше обращать внимание на:

• общую площадь парной;
• качество и толщину метала печи;
• скорость и температура нагрева;
• объем бака для воды;
• размеры и габариты: трубы, печки, бака.

Конструктивные особенности самодельного котла

Для изготовления использована металлическая труба Ø 159 мм длиной 350 мм, с двух сторон приварены заглушки.

Заглушки на трубу

Вход и выход воды осуществляется металлическими трубами Ø 3/4″, нижняя заглушка имеет сливное отверстие, закрытое вентилем. Верхняя крышка имеет три муфты для установки электрических тэнов, диаметр муфт подбирается с учетом размеров резьбы тэнов. Мощность каждого нагревательного элемента 3 кВт. На верхней крышке вмонтирован предохранительный клапан для стравливания критического давления.

Предохранительный клапан

Тэны верхней компоновки, хотя все промышленные агрегаты имеют нижний монтаж нагревателей.

Почему мы изменили их расположение?

1. Намного упрощается замена вышедших из строя нагревателей. В промышленных котлах приходится полностью сливать теплоноситель из системы, без потерь не обходится. Как мы уже упоминали, в качестве теплоносителей для обогрева бани нужно применять антифриз, выливать его на землю дорогое удовольствие.
2. Есть возможность быстро заменить перегоревший элемент без полного отключения системы отопления.

Расстояние между верхней крышкой и местом фиксации нагревателей нужно сделать минимальным, это исключит оголение тэнов воздушной подушкой во время нагревания. Все электрическое управление располагается в щитке рядом с котлом. На каждый нагреватель нужен свой автомат мощностью 3 кВт, общий вход питания через разъединитель.

Автоматические выключатели Siemens

Вход и выход теплоносителя имеют отдельные шаровые краны.

Котел с тэнами крепится к стене кронштейнами и дюбелями

Он имеет небольшой вес, в заполненном теплоносителем состоянии примерно 5 кг, особых мер предосторожности во время фиксации принимать не стоит. Мощность нагревателей можно изменять в зависимости от объема обогреваемых помещений. Электрический котел отопления

Электрический котел отопления

Допускается установка специального электротехнического оборудования для контроля показателей температуры и давления теплоносителя. Это дает возможность задавать требуемые параметры и включение/выключение обогревателей будет выполняться самостоятельно.

После изготовления и проверки котла можно начинать работы по подключению обогревательных батарей.

Электрический котел отопления – фото

Система отопления с котлом – фото

Видео – Электрический котел своими руками

https://youtube.com/watch?v=9BKvpLl-V_Q

Виды теплообменников для котла

Теплообменник — это устройство, выполняющее функцию нагрева воды. Чем больше его КПД, тем котёл лучше обогревает помещение. На уровень теплоотдачи теплообменника оказывает влияние материал изготовления и общая площадь данного устройства.

Самый высокий коэффициент теплоотдачи у меди, но это очень дорогой металл. Для изготовления эффективного теплообменника потребуется большое количество медного трубного проката с толстой стенкой, стоимость которого может сравняться со стоимостью заводского отопительного прибора. К тому же его сварка возможна только в среде инертных газов, организовать этот процесс в бытовых условиях нереально, а паяные соединения в условиях высоких температур имеют слишком низкие показатели прочности.

Оптимальным вариантом будет использовать для теплообменника трубы или листы углеродистой стали толщиной не менее 2,5 мм. Из листовой стали можно изготовить бачок с плоскими стенками и приварить к нему два патрубка, один снизу, а другой сверху. К ним будет подключаться трубы системы циркуляции теплоносителя.

Чтобы котёл работал на обогрев достаточно эффективно объём такой ёмкости придётся максимально увеличить, что скажется и на линейных параметрах топки. Установка отопительного прибора больших габаритов не всегда возможна в банных помещениях и слишком затратна по расходу материалов.

Добиться увеличения площади теплообменника, и соответственно скорости нагрева воды, можно, если использовать для его изготовления трубы из прочной стали или меди. Такое устройство будет компактнее по размерам, просто изготавливается, долго служит и способно работать под давлением.

Трубчатый теплообменник

Конструкция трубчатого теплообменника может иметь разную форму (змеевика, спирали, по типу труба в трубе и др.), но для изготовления своими руками лучше выбирать вариант попроще. Например, изогнуть две трубы в соответствии с внутренним диаметром топки и соединить их в единую каркасную конструкцию вертикальными элементами. С одного конца трубы заглушить, а ко второму торцу приварить штуцера для присоединения отопительной системы, один поставить внизу для входа холодной, второй сверху для выхода горячей воды.

Борьба за эстетику и безопасность

В парилке печь должна быть правильным образом облагорожена. Речь идет также и об удаленных от стен печах без защитной обкладки, вся суть последующей работы — корректно вписать металлический корпус в антураж парной и при этом упредить случайное касание о разогретые поверхности.

Первый вариант наиболее прост и оптимально подходит для печей с конвекционными камерами. Обустройство заключается в монтаже парапета высотой на 15–20 см выше каменки. Ограждение устанавливается в 20 см от корпуса при наличии штатного теплового экрана и в 35 см без него. Сам парапет состоит из вскрытых олифой штакетин 20х80 мм, возможно, с фрезеровкой краев и фигурной обрезкой оголовков.

Если каменка не имеет конвекции, весьма распространена практика ее полной обкладки кирпичом. Для этого демонтируется отражающий экран или тонкий хромированный корпус, эти детали могут использоваться в разделке перекрытия под дымоход. Все, что остается — топка и каркас с контейнером для камней — обкладывается сперва в половину шамотного кирпича на чистой шамотной глине, а затем в четверть красного глиняного кирпича на цементном растворе.

Виды котлов для бани

В зависимости от используемого топлива котёл для бани бывает газовым, электрическим, жидкотопливным, пиролизным и твердотопливным.

Газовый

Устройство, работающее на газе, более компактно и экономично. Во время работы не выделяет гарь и неприятный запах, для него не нужно запасать топливо на весь год. Однако установка такого котла целесообразна только на участках, где есть возможность подключения к централизованным коммуникациям газоснабжения.

Электрический

Электрокотёл является наиболее экологичным прибором. Он прост в установке и эксплуатации, так как не требует обустройства дымохода и дополнительной вентиляционной системы. Но удобно пользоваться таким прибором лишь в местах, где электроснабжение осуществляется в постоянном режиме и не имеет перебоев. Да и экономичным такой тип котлов назвать сложно, поскольку стоимость электроэнергии всё время увеличивается.

Обогрев с применением жидкого топлива

Прибор, использующий для работы дизельное топливо, керосин или отработку, по простоте эксплуатации практически не отличается от газового котла. На это в немалой степени оказывает влияние тот факт, что хранить жидкое топливо можно в любой, небольшой по объёму ёмкости, например, в канистре или бочке. Устанавливать такое устройство необходимо в отдельном помещении, не используемом для принятия банных процедур, так как при горении нефтепродукты выделяют токсичные пары с очень неприятным запахом.

Пиролизный

Пиролизный котёл имеет самую высокую производительность за счёт полного сжигания топлива. Древесный газ, образующийся при сгорании в топке дров или угля, не улетучивается в атмосферу, а попадает во вторую камеру — дожига, где выгорает, выдавая дополнительную тепловую энергию. Для их изготовления используются сложные схемы и технологии, поэтому самостоятельно собрать такой прибор под силу не каждому.

Твердотопливный

Котёл, использующий для обогрева дрова, каменный уголь и другие виды твёрдого топлива, является универсальным, его надёжность проверена временем. Прибор отлично нагревается и длительно поддерживает оптимальный уровень температуры. К минусам такого типа печек можно отнести необходимость своевременной загрузки новой партии топлива, которое требуется запасать впрок.

Виды и характеристики банных котлов

Котлы для бани делятся на две основные категории: агрегаты, предназначенные для отопления парилки, и модели для обогрева всей бани. Различают твердотопливные, жидкотопливные, газовые, электрические, а также комбинированные котлы. По типу теплообменника агрегаты бывают:

• одноконтурными – они отапливают только парную;
• двухконтурными – обогревают помещения и нагревают воду в моечной;
• трехконтурными – греют полы в бане и в бассейнах.

Банный котел состоит из топки, на дне которой расположен колосник. Под ним размещается зольник: через него нагнетается воздух, необходимый для горения топлива. Еще одним важным элементом является каменка, которая обогревает парную. Встречаются модели и без нее, но париться в бане без каменки будет некомфортно. Котлы для бани на дровах с баком для воды дают очень плотный и тяжелый пар. Через дымоход печки выводятся наружу продукты сгорания.

Многие банные агрегаты изготавливаются из стали, но выпускаются изделия и из чугуна. Они устойчивы к воздействию высоких температур и имеют более длительный срок службы. Но у таких моделей есть один существенный недостаток: они становятся очень хрупкими, когда на их раскаленную поверхность попадает вода. Поэтому чугунные котлы обкладывают кирпичом или камнем.

Банная печь длительного горения

Печи длительного горения сжигают топливо очень медленно. Из-за того, что воздушные потоки в них регулируются, дрова в них не горят, а только тлеют. Камера сгорания в таких печах полностью герметизирована, а воздух в нее поступает принудительно. К преимуществам данных печей можно отнести:

• высокий уровень КПД – 75-80%;
• время сгорания одной заправки дров – около 10 часов;
• возможность применения любого твердого топлива;
• увеличенная загрузка дров;
• обладают регулирующей автоматикой;
• срок эксплуатации – до 30 лет.

К недостаткам банных печей длительного горения относят:

• не работает на жидком топливе;
• дымоход должен быть только прямым (без изгибов) из-за небольшой тяги;
• образует большое количество сажи и конденсат в трубе, поэтому требует регулярной чистки.

Чтобы выжечь конденсат, агрегат необходимо один раз в неделю сильно протопить на большой мощности. Эта мера позволит предупредить зашлаковывание печи.

Пиролизные отопительные приборы

Пиролизный агрегат отличается от других печей длительного сгорания большей эффективностью. Термин «пиролиз» означает разложение твердого топлива на горючие элементы под воздействием высоких температур при недостатке кислорода. Увеличенный КПД пиролизных котлов обеспечивается за счёт того, что древесный газ, который выделяется при разложении топлива, всегда дожигается. Поэтому в таких печках не образуется сажи. Но для обогрева парилки применять данные котлы не рекомендуются из-за недостаточной отдачи тепла в инфракрасном диапазоне.

Электрические банные котлы

Данные агрегаты считаются самыми экологичными. Они занимают мало места в помещении и не требуют установки дымохода. Электрокотлы изготавливаются из металлического корпуса, внутри которого установлены нагревательные элементы. Они нагревают камни, которые потом отдают тепло в помещение. Такие модели называют еще электрокаменками. Они нередко используются в саунах. Работают они в автоматическом режиме и легко управляемы. Но для таких агрегатов необходимо трехфазное питание от электрических сетей. Встречаются котлы, которые используют 220 В.

Газовые котлы

Газовый агрегат является альтернативой дровяным печам. Установка потребует дополнительного разрешения в специальных организациях. Оборудования этой категории отличаются компактными размерами и экономичной работой. Внутри корпуса печи вмонтирована горелка, которая рассчитана на определенное значение расхода газа.

Духовка, где сжигается топливо, располагается под каменкой. В результате камни быстро разогреваются и обеспечивают нужную температуру в парной. В процессе работы газового отопительного прибора не выделяется никаких неприятных запахов. Если огонь неожиданно потухнет, то вмонтированный предохранитель автоматически прекратит подачу газа. Такие котлы так же, как и дровяные, требуют наличия дымоходной трубы.

Другие виды котлов

Эффективными и удобными в использовании считаются агрегаты, работающие на дизельном топливе или отработанном масле. Но они имеют весьма существенный недостаток: при работе выделяют резкий и стойкий запах. Поэтому для установки жидкотопливных печек необходимо оборудовать отдельное помещение.

Котел — вертикальная печь

Вертикальные железные печи, созданные из труб, также широко используются для бань, поэтому на них тоже следует обратить внимание. Устройство помогает решить проблему недостатка свободного пространства в бане, так как вертикальный корпус конструкции обладает тремя камерами — каменкой, баком для нагрева и топливной

Вместительность вертикальной камеры сгорания небольшая и при протапливании бани приходится делать сразу несколько загрузок. При особом желании размеры топливника можно увеличивать, убрав водяной котёл и создав его более меньшим по объёму.

Специалисты рекомендуют высоту печки из трубы для парилки и каждой камеры подбирать самостоятельно и по отдельности. Главное при этом — максимально увеличивать вместительность камеры для топки. В этом случае и длительность горения с одной закладки дров станет больше.

Конструирование вертикального отопителя:

• обработка и обрезка трубы DN 500, вырезание проёмов для двери;
• создание круглых заготовок из металла с общей толщиной 5−10 мм, крыши и днища;
• обработка вырезанных деталей и составление из них дверец для печи;
• сварка колосниковой решётки из арматуры;
• создание банной печи из металла.

Для начала внутрь корпуса крепятся перегородки, после этого сквозь отверстия в них помещается дымоходная труба и хорошенько обваривается. Создаётся колосник и сваркой крепится к днищу. Крышка бака состоит из двух частей: одна ставится наглухо, а вторая крепится на навесы. Если соблюдать все нехитрые правила, то ваша самодельная печка из металла для бани будет длительное время радовать своей хорошей работой.

Какой металл подойдет

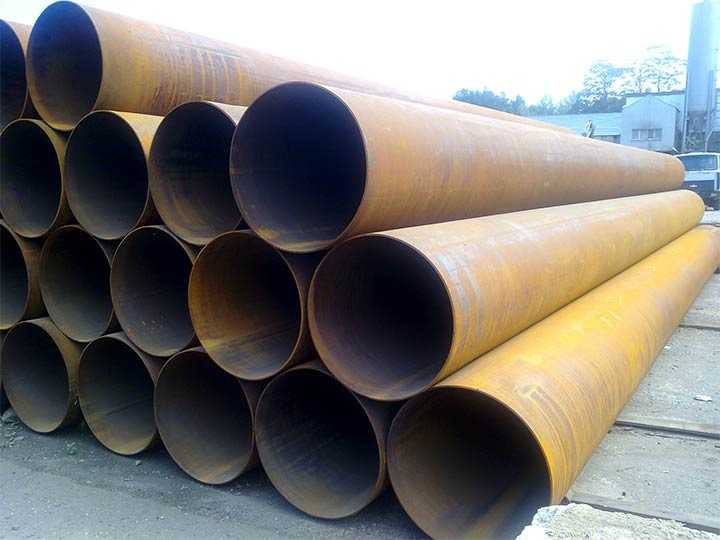

При подборе и осмотре металлических труб для будущей печи важно обращать внимание на такие детали:

• прочность металлической заготовки;
• толщину трубы;
• отсутствие дефектов, сильной коррозии металла.

Чтобы устранить дефекты, нужно в проблемных местах наварить заплатки подходящего размера с небольшим запасом.

Определить, высокоуглеродистый металл или нет, можно по виду искр при шлифовке наждачной бумагой или насадкой на болгарке, дрели. Про высокое содержание углерода говорят белые искры звездочками, которые сыпятся в разные стороны. На низкое содержание углерода указывают желтые искры, которые падают прямолинейно. Легированная сталь ‒ это оранжевые, ярко-красные искры.

Изготавливать печь можно как из круглой трубы для бани, так и из листового металла. Если в первом случае форма будет приближенной к цилиндрической, то во втором печной агрегат получится прямоугольным.

Выбирая в качестве заготовки круглую трубу, владельцы бань получают ряд преимуществ:

1. С трубой проще работать. По сути в распоряжении готовый топливник, который не нужно кроить.
2. Экономный расход материала позволяет сократить денежные траты.
3. В круглой печи процесс тепло и воздухообмена в разы эффективнее.
4. Срок службы круглой печки получается большим, чем прямоугольной из листового металла.

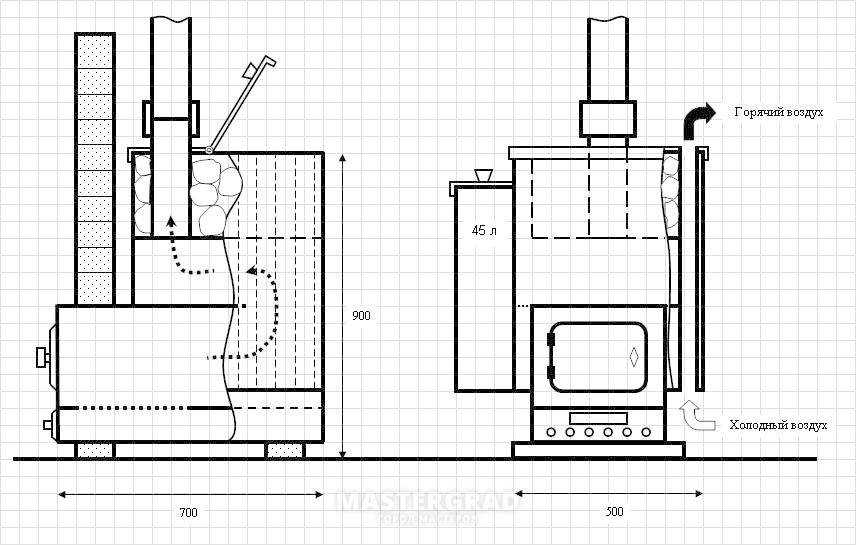

Помимо подбора материала важно разработать чертеж, схему будущего изделия, указать расположение, способ крепления всех конструктивных элементов. Это упростит процесс сборки агрегата

Виды трубных печей

По устройству, форме топки они бывают горизонтальными и вертикальными. Отличия, преимущества, применение каждого из типов опишем подробнее.

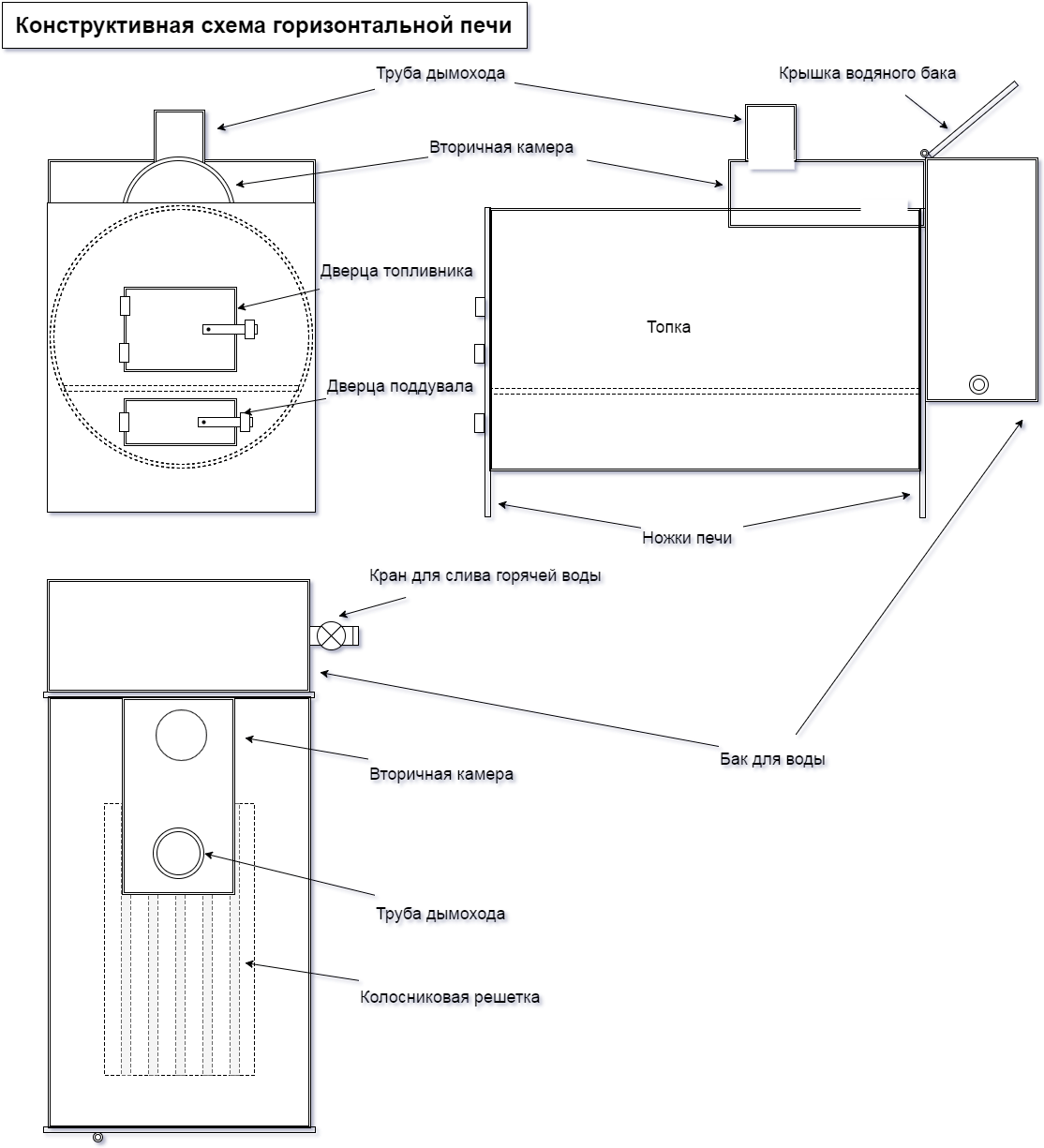

Горизонтальная

Это банная печь продолговатой формы с углубленной топкой, которая идет горизонтально, что позволяет сразу загружать большой объем дров и быстро прогревать парилку. А при условии выноса части топки в предбанник, еще и эту комнату. Ее удобно использовать в комплекте с подвесным баком для воды. Большая длины топки греет одновременно и большее количество камней, за счет чего в парной улучшается конвекция теплого воздуха.

Готовая конструкция отличается сложным процессом сборки, но получается прочной, с высокими показателями теплоотдачи.

Основное преимущество горизонтального типа ‒ равномерный прогрев всех уголков помещения, чем вертикальная печка похвастаться не может.

Вертикальная

Этот вид ‒ экономичный вариант для небольшой бани. По виду очень схожа со стандартной буржуйкой. Такую печку ставят не только в баню, но и в гараж, летнюю кухню. Она не занимает много места. Загрузка дров выполняется вертикально. Вся конструкция печи располагается в парилке, что вызывает неудобства при растопке и чистке зольника.

Диаметр вертикальной печи равен диаметру используемой для ее изготовления трубы. Сразу под каменкой идут колосники, сверху каменки ‒ площадка под закладку камней, возможно присоединение бака для нагрева воды. Такая самоделку изготовить гораздо проще, чем горизонтальную, и займет это меньше времени.

Минус вертикального типа ‒ хороший прогрев стен помещения, а вот пол и воздух вверху парной прогреваются плохо.

Но этот недостаток не касается оригинальной «ракетной печи». Конструкция с боевой ракетой не имеет ничего общего, кроме внешнего вида. Отличается высоким КПД, экономичным расходом дров и хорошей теплоотдачей. Бывает с открытой и закрытой топкой. Для бани предпочтительнее второй вариант.

Преимущества и недостатки самодельного котла

Главным преимуществом прибора, изготовленного из подручных материалов, является его низкая себестоимость. Под основную часть устройства можно приспособить вышедший из употребления газовый баллон, металлическую бочку и другие подручные материалы.

Возможно, потребуются затраты на приобретение трубы или листовой стали на сборку корпуса, крепёжные элементы или готовые дверки, но общая их стоимость всё равно меньше, чем цена заводской модели. Не рудные стройматериалы, цемент и кирпич для устройства опорной плиты или футеровки топочной камеры требуются в небольшом количестве и обычно остаются на участке после возведения банной постройки.

К плюсам самодельного устройства можно отнести и его индивидуальные габариты. Планировка и маленькая площадь бани может не позволить установить готовое фабричное оборудование, а самодельный небольшой котёл удачно впишется в любое маленькое помещение.

Минусами такого устройства являются:

• Неспособность накапливать и длительно сохранять тепло. Металлический корпус быстро нагревается и отдаёт тепло, но сразу остывает, как только в нём сгорает топливо.
• Необходимость установки высокой трубы для отвода дыма и обеспечения достаточного уровня тяги.
• Необходимость регулярной чистки всех отделов, и особенно часто дымоотводной трубы.

Варианты компоновки дровяных котлов

Хорошо, когда запланированного бюджета на строительство бани достаточно и на красивую отделку интерьера, и на эффектную обшивку заграничным сайдингом, и на умную автоматизированную систему отопления. Но что делать, если котельная готова, а на дорогой импортный котел средств не хватило? В таком случае можно изготовить хороший котел для бани своими руками: из металлической бочки, листов или трубы. Конечно, до автоматизации ему будет далеко, зато получится дешево и сердито. По-русски, так сказать.

В общем же для работы понадобится сварочный аппарат, угловая шлифовальная машинка с дисками по металлу и дизельный или бензиновый генератор.

На сегодня котельное оборудование на дровах считается наиболее выгодным и доступным в применении из-за относительно невысоких цен на топливную древесину. Производители отопительного оборудования для бани выпускают достаточно много водяных котлов различных типов и конструкций.

Наиболее удобные и одновременно дорогие дровяные котлы с вмонтированным водяным контуром могут устанавливаться в перегородке, разделяющей предбанник и парилку, или быть полностью вынесенными за пределы парной. В последнем случае котел на дровах для бани оборудуется вентилятором и греющим тоннелем, с помощью которых пар и раскаленный воздух подается внутрь сауны.

Предлагаем ознакомиться Увлажнитель воздуха своими руками для дома: как сделать, идеи, фото

Стоит такой котел 1500-1600 EUR, поэтому широкого распространения подобные схемы не получили. Используются преимущественно в парилках и саунах большой площади, где нет возможности обеспечить надежный подогрев воздуха традиционными каменками.

Более дешевый и доступный вариант котла на дровах изготавливается без встроенного теплообменника, вместо змеевика или регистров вода нагревается в наружном баке, охватывающем полукольцом корпус топки.

Большинство специалистов сходятся во мнении, что лучше всего выбирать чугунный котел для бани со встроенным водяным контуром. Использование чугуна позволяет получить нечто среднее между медленно разогревающейся кирпичной печкой и ураганно-горячей стальной каменкой.

В использовании для бани чугунного котла есть свои преимущества и недостатки:

• Топка из чугуна набирает тепло медленнее, чем у стального котла, но после розжига и прогрева в чугунной печи можно сжигать даже полусырые дрова;
• Чугун практически не подвержен газовой эрозии от раскаленных продуктов сгорания, как в случае стальных или кирпичных конструкций.

К сведению! Большинство знатоков и ценителей бани разыскивают и покупают для парилки старые шведские чугунные котлы в хорошем состоянии.

Спрос на них в несколько раз выше, чем на современное котельное оборудование из нержавеющей стали, не говоря уже об обычных моделях.

У чугунного котла для бани есть два очень серьезных недостатка

Во-первых, чугун плохо переносит термические и механические удары, поэтому обращаться с ним приходится крайне осторожно, особенно при закладке корзины каменки

Во-вторых, ремонтировать трещины и сколы на чугунных стенках достаточно сложно, обычной сваркой не заваришь, даже если использовать специальные электроды по чугуну. В брендовых моделях топку можно разобрать на отдельные панели и заменить поврежденную деталь. В остальных случаях трещины на стенках запаивать специальными припоями.

Прямоугольные котлы

Перед тем как изготовить котел для бани прямоугольной формы, нужно подобрать листовой металл в необходимом количестве. Толщина его должна быть не менее 4 мм, при этом лучше подыскать легированную жаропрочную сталь. Если ее не окажется, можно взять и обычную, толщиной 5—6 мм. Чтобы растопить помещение парной объемом 20 м3, габариты камеры сгорания должны быть ориентировочно 450 х 450 при высоте 600 мм. В данном случае рассматривается топка, стоящая вертикально. Ориентация в пространстве не играет особой роли, все зависит от наличия свободного места.

Прямоугольный котел для бани

Дальнейшая инструкция о том, как сварить котел для бани своими руками:

• Разметить стальной лист и выполнить его раскрой с помощью болгарки. Порезать полосовой металл на ребра жесткости, трубы для воздушной заслонки и дымохода.
• Сварить корпус топки. Прорезать внизу фронтальной части отверстие для дверцы, а в крышке – для патрубка дымохода. Приварить патрубок как показано на рисунке, а также выносной канал для загрузки дров.
• Ко всем стенкам камеры сгорания приварить ребра жесткости из полосы толщиной 4 мм. Кроме упрочнения конструкции ребра улучшают теплообмен между топкой и воздухом помещения.
• Изготовить и установить загрузочную дверцу с регулируемыми петлями и запорным механизмом. В тело дверцы можно врезать патрубок с воздушной заслонкой, которая будет регулировать подачу воздуха для горения.
• Прикрепить борта для устройства верхней каменки. Такая конструкция не является обязательной, часто весь котел ограждают сеткой и пространство между ней и корпусом доверху засыпают камнями .

Принцип сборки горизонтальной печи мало чем отличается, его можно осуществить, изучив чертеж для котла в баню:

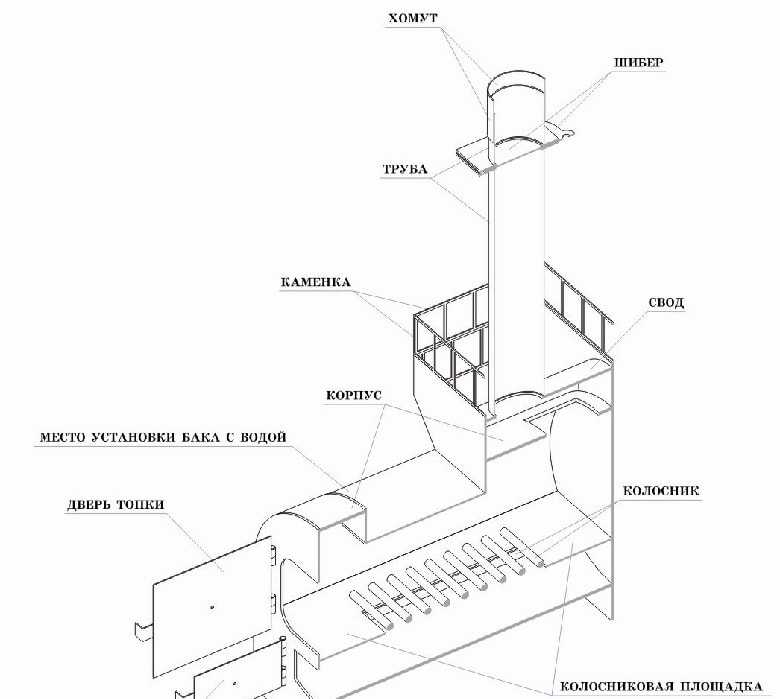

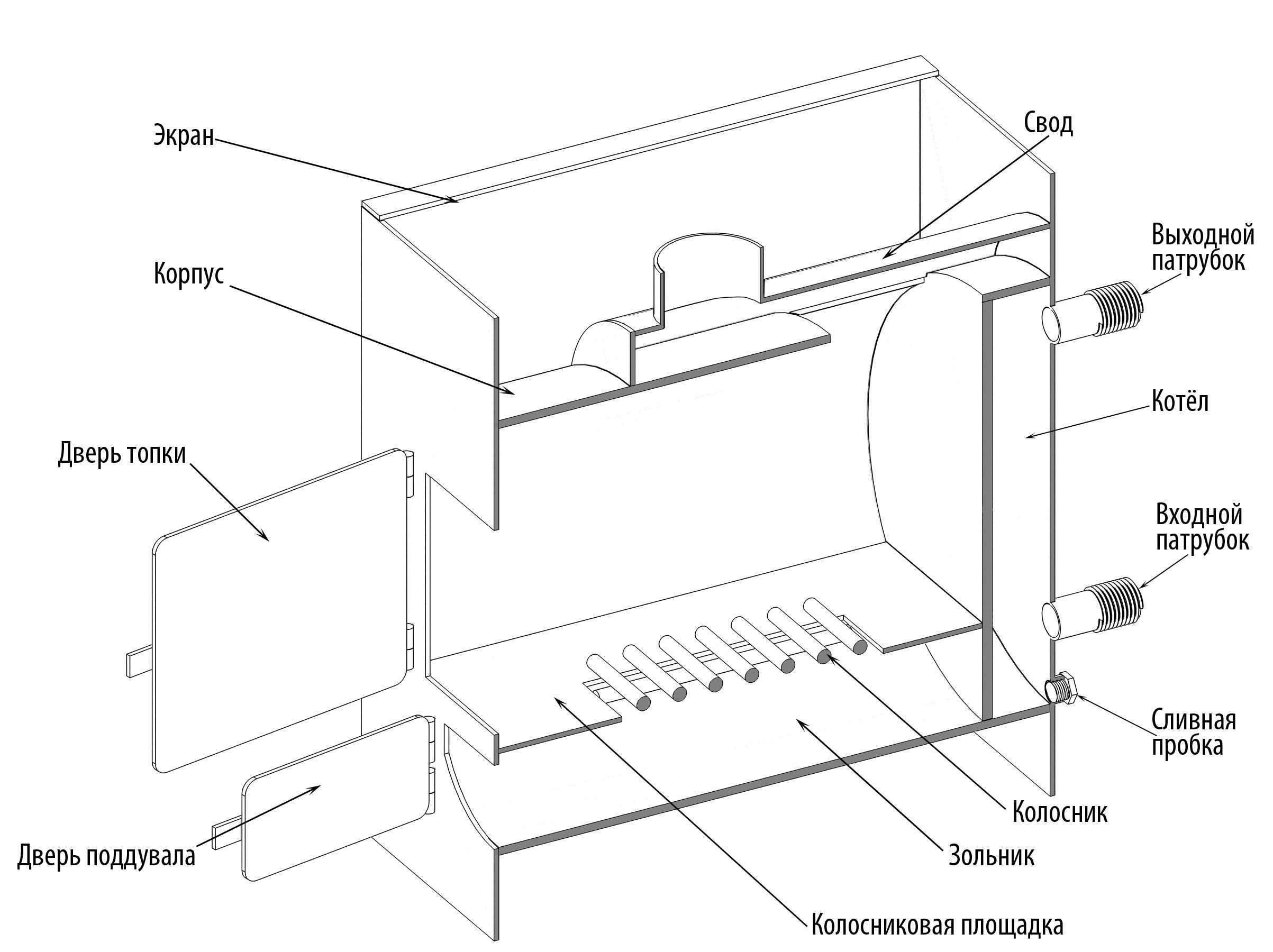

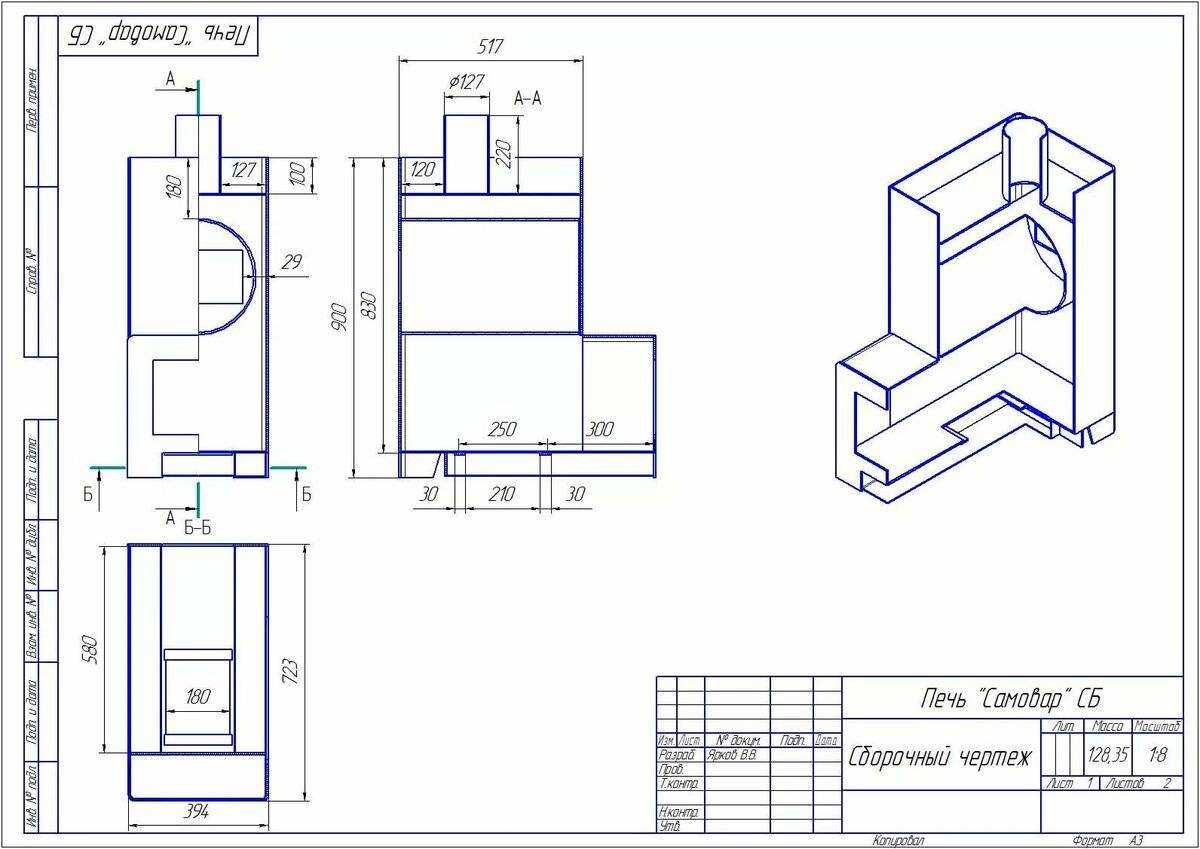

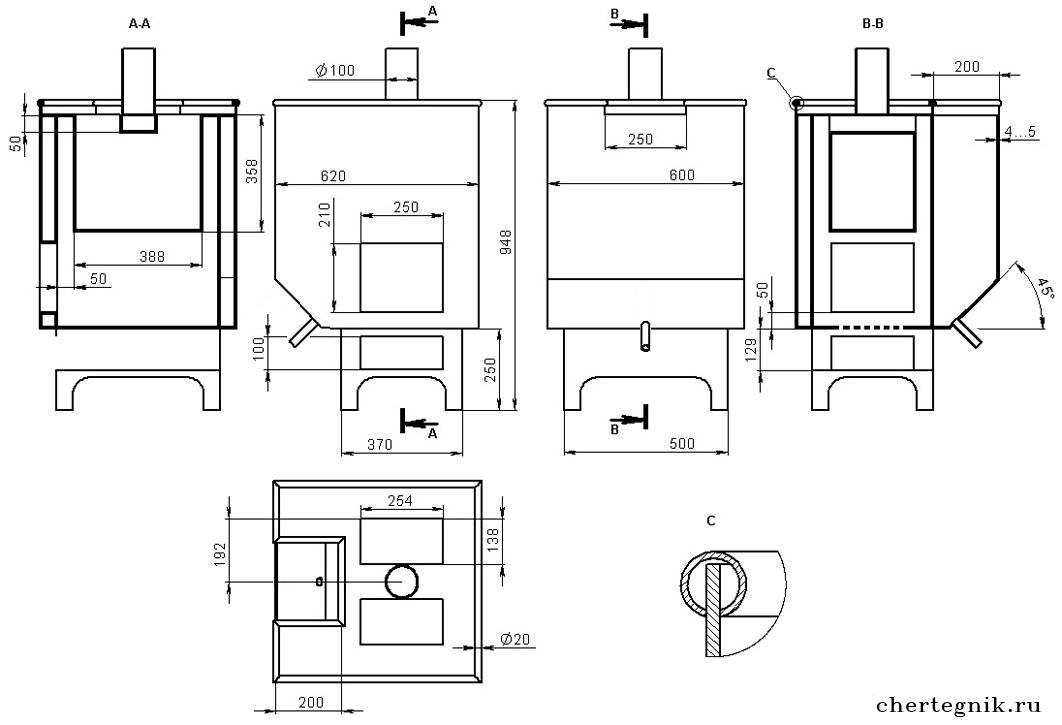

Чертеж для котла в баню

В этой конструкции каменка погружена внутрь топки за счет углубления сверху корпуса. Камни будут отлично прогреваться, но объем камеры сгорания уменьшается. Здесь предусмотрена установка колосниковой решетки и дверцы зольника, в этом случае врезать заслонку для воздуха в загрузочную дверцу не нужно.

Это интересно: Газовые котлы для бани и сауны — рассмотрим подробно
