Сферический параметр в вакууме: условный проход трубы

Классификация стальных труб по диаметру

У каждого трубопровода свое назначение. Малые по размеру сечения (10-108 мм.) используют для устройства коммуникаций в зданиях, средние (114-530 мм.) – для городских инженерных сетей, а большие (530-1420 мм.) – для магистральных трубопроводов.

Категория	Размеры, мм.
Малые	10; 10,2; 12; 13; 14; (15); 16; (17); 18; 19; 20; 21,3; 22; (23); 24; 25; 26; 27; 28; 30; 32; 33; 33,7; 35; 36; 38; 40; 42; 44,5; 45; 48; 48,3; 51; 53; 54; 57; 60; 63,5; 70; 73; 76; 88; 89; 95; 102; 108.
Средние	114; 127; 133; 140; 152; 159; 168; 177,8; 180; 193,7; 219; 244,5; 273; 325; 355,6; 377; 406,4; 426; (478); 530.
Большие	530; 630; 720; 820; 920; 1020; 1120; 1220; 1420.

Размер зависит от технологии производства, так как сортамент рассчитан на разное рабочее давление:

• Электросварные – прокат, изготовленный из стальной ленты. Листовая сталь преобразуется в цилиндр и фиксируется одним прямым сварным швом. Для различных целей предусмотрены типоразмеры D_HB от 10 до 1420 мм. (ГОСТ 10704-91).
• ВГП (водогазопроводные) – электросварные, созданные для применения в коммунальном хозяйстве и прошедшие гидравлические испытания. Сортамент включает изделия с сечением 10,2- 165 мм., в документации всегда дополнительно указывают DN (ГОСТ 3262-75).
• Бесшовные – монолитная цилиндрическая форма без продольных швов, предназначены для высоких внутренних нагрузок. В зависимости от способа производства имеют типоразмеры от 5 до 550 мм. (ГОСТ 8734-75 и 32528-2013).

В бытовом применении характеристик ВГП достаточно для длительной непрерывной эксплуатации. Они удовлетворяют потребности в поставках горячей воды и природного газа в районы и МКД. Для надежности предусмотрены ВГП с разной толщиной стенки.

Диаметры электросварных труб

Наружный диаметр	Толщина cтенки, мм
Ø 16	Ø 18	Ø 19	Ø 20	от 1 до 3 мм
Ø 25	Ø 28	Ø 30	Ø 32	от 1 до 3 мм
Ø 35	Ø 38	Ø 40	Ø 42	от 1 до 3 мм
Ø 48	Ø 51	Ø 57	Ø 60	от 1 до 3 мм
Ø 76	Ø 89	Ø 102	Ø 108	от 2 до 10 мм
Ø 114	Ø 127	Ø 133	Ø 159	от 3 до 10 мм
Ø 219	Ø 273	Ø 325	Ø 377	от 3 до 12 мм
Ø 426	Ø 530	Ø 630	Ø 720	от 4 до 50 мм
Ø 820	Ø 920	Ø 1020	Ø 1220	от 4 до 50 мм
Ø 1320	Ø 1420	Ø 1520	Ø 1620	от 4 до 50 мм
Ø 1720	Ø 1820	Ø 1920	Ø 2020	от 4 до 50 мм
Ø 2120	Ø 2220	Ø 2520	Ø 2620	от 4 до 50 мм
Ø 2720	Ø 2820	от 4 до 50 мм

Диаметры бесшовных труб

Наружный диаметр	Толщина стенки, мм
трубы горячедеформированые
Ø 20	Ø25	Ø28	Ø30	Ø32	Ø35	Ø38	Ø40	от 2,5-8
Ø 42	Ø 45	Ø 50	Ø 51	Ø 54	Ø 57	Ø 73	Ø 76	от 2,5-8
Ø 89	Ø 102	Ø 108	Ø 114	Ø 121	Ø 127	Ø 133	Ø 140	от 4-12
Ø 146	Ø 152	Ø 159	Ø 168	Ø 180	Ø 194	Ø 203	Ø 219	от 4-15
Ø 245	Ø 273	Ø 299	Ø 325	Ø 351	Ø 377	Ø 402	Ø 406	от 4-25
Ø 426	Ø 450	Ø 465	Ø 480	Ø 500	Ø 530	Ø 550	от 4-25
трубы холоднодеформированые
Ø 6	Ø 7	Ø 8	Ø 9	Ø 10	Ø 11	Ø 12	Ø 13	от 1-2
Ø 14	Ø 15	Ø 16	Ø 17	Ø 18	Ø 19	Ø 20	Ø 21	от 1,6-3,5
Ø 22	Ø 23	Ø 24	Ø 25	Ø 26	Ø 27	Ø 28	Ø 29	от 1,8-4,5
Ø 30	Ø 32	Ø 34	Ø 35	Ø 36	Ø 38	Ø 40	Ø 42	от 2,5-7
Ø 45	Ø 48	Ø 50	Ø 51	Ø 53	Ø 54	Ø 56	Ø 57	от 4-9,5
Ø 60	Ø 63	Ø 65	Ø 68	Ø 70	Ø 73	Ø 75	Ø 76	от 5-12
Ø 80	Ø 83	Ø 85	Ø 89	Ø 90	Ø 95	Ø 100	Ø 102	от 7-18
Ø 108	Ø 110	Ø 120	Ø 130	Ø 140	Ø 150	Ø 160	Ø 170	от 9-24
Ø 180	Ø 190	Ø 200	Ø 210	Ø 220	Ø 240	Ø 250	от 18-24

Полезные мелочи

Напоследок позволим себе дать несколько полезных советов владельцу дома или квартиры, который собирается монтировать водопровод или систему отопления своими руками.

• Черную сталь есть смысл использовать только на отоплении. И то при условии, что система отопления не сбрасывается на лето: сочетание сырости и доступа воздуха стали противопоказано.
• Оцинковка собирается исключительно на резьбах. Инструкция связана с тем, что на сварных соединениях цинковое покрытие выгорает.
• Для герметизации резьбовых соединений проще и дешевле всего использовать лен с краской. Лен дешев, но подвержен гниению; краска полностью решает эту проблему.

Подмотка резьбы льном с краской.

Указание номинального диаметра в зависимости от типа трубы

С указанием условного прохода для трубопроводной арматуры всё предельно просто. Указывается округлённый внутренний диаметр, например, так: DN20, но иногда может встречаться устаревшее обозначение: Ду20, или Dy20, по ранее действующему СЭВ 254-76.

ЧИТАТЬ ТАКЖЕ: Переход с чугуна на пластик канализация — как и чем соединить, способы, правила, состыковка, инструкция с фото и видео

Но вот с указанием для разных видов металлических и пластиковых труб, не всё так просто, и часто происходит путаница, связанная с неправильным указанием или неопределенностью, какой указан диаметр внешний или внутренний (условный проход).

И возникает вопрос, как правильно указывается диаметр трубы? Далее приведены примеры правильного обозначения для некоторых видов трубопроводов.

Обозначение водогазопроводной трубы (Труба ВГП)

К водогазопроводным трубам (ВГП) относятся металлические сварные изделия, изготовленные из стали по ГОСТу 1050 и ГОСТу 380, а также другими утверждёнными регламентами. Применяются:

• В системах отопления зданий;
• Различных видах водопроводов;
• В конструкциях газопроводных систем и газопроводов;

Пример обозначений

Стальная труба, выпущенная по ГОСТу 3262-75, с условным проходом 32 миллиметра, и толщиной стенки 3,2 миллиметра.

То же самое только с муфтой.

Стальная ВГП с резьбой, цинковым покрытием, мерной длины. И так далее.

Обозначение электросварных прямошовных труб

Прямошовные электросварные производятся из низколегированных или углеродистых видов стали. Применяются для изготовления трубопроводов различного применения.

Пример обозначения

Стальная труба, выпущенная по ГОСТу 10704-91, с наружным диаметром 70.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (5000мм), II класс (точность изготовления по длине), из стали «СтЗсп» выпущенная по группе «В» ГОСТу 10705-80.

ЧИТАТЬ ТАКЖЕ: ПНД или полипропилен для водоснабжения – что выбрать

Указание диаметра бесшовных стальных труб

Стальные бесшовные трубы изготавливаются из легированных или углеродистых видов стали. Отсутствие швов повышает стойкость трубопровода к различным физическим воздействиям, таким как рабочая температура и номинальное давление.

Пример обозначения

Стальная труба, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 60.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (6000мм), повышенной точности изготовления, сталь марки 40Х, выпущенная по группе «В».

Немерной длины, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 95.0 миллиметров и внутренним диаметром 76.0 миллиметров, сталь марки 10, выпущенная по группе «Б».

Указание диаметров пластиковых труб

Пластиковые трубы и различные фитинги производятся из термопластов следующих видов:

Применяются для изготовления труб отопления, водопроводов горячей и холодной воды по ГОСТу 32415-2013.

Пример обозначения пластиковых труб и фитингов

Изготовленная из НПВХ, с номинальным наружным диаметром 25.0 миллиметров, номинальная толщина стенки 2,3 миллиметра, номинальным давлением PN25.

Условное обозначение пластиковых фитингов:

Муфта, изготовленная из НПВХ, для соединения трубопроводов с DN 63.0 миллиметра, соответствует SDR 13,6, номинальное расчётное давление PN16.

ЧИТАТЬ ТАКЖЕ: Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

Условные диаметры труб

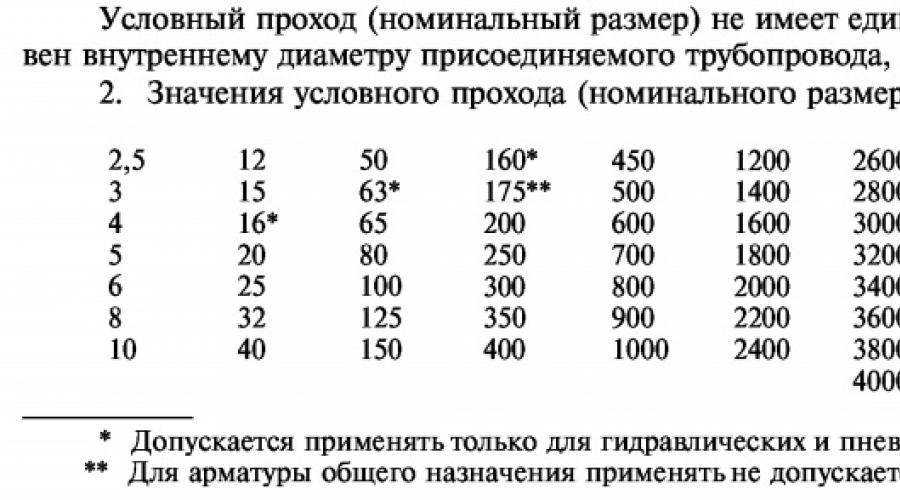

ГОСТ 28338-89 чётко регламентирует параметры и маркировку всех трубных изделий, независимо от материала их изготовления. И одним из важных здесь является условный проход тубы. Условным диаметром (просветом, проходом, ДУ) называют внутренний диаметр изделия, который отличается от наружного благодаря толщине стенок изделия.

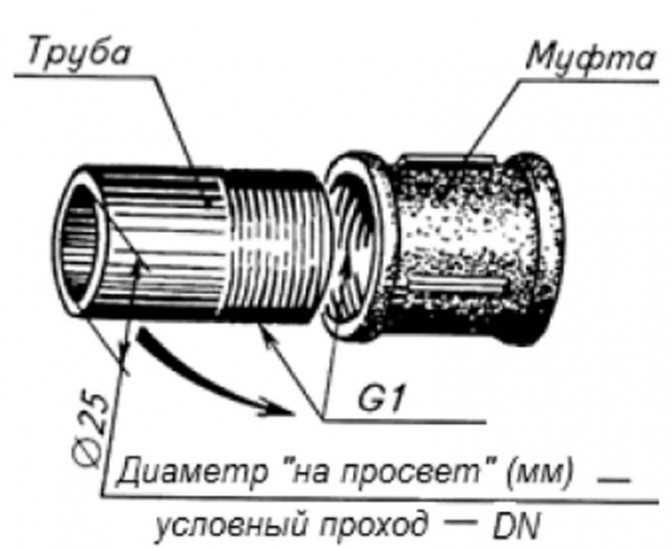

Понимая и зная величину внутреннего просвета (ДУ) тубы, можно подобрать все соединительные элементы таким образом, чтобы система водопровода (канализации и пр.) имела единый и целостный вид без риска разгерметизации.

Исходя из этого, становится ясно, что условный проход всей продукции для монтажа канализационной или водопроводной магистрали — наиболее важный параметр, который способствует сборке прямой и качественно работающей системы.

Важно: первоначально условный проход трубы маркировался литерами ДУ. Сегодня это значение определяют литерами DN. Отметим, что чаще всего размерные параметры сборных элементов из чугуна или стали маркируются по внутреннему диаметру (условному просвету/ДУ), в то время как прокат из полимеров, меди и иногда стали маркируют по внешнему диаметру

Отметим, что чаще всего размерные параметры сборных элементов из чугуна или стали маркируются по внутреннему диаметру (условному просвету/ДУ), в то время как прокат из полимеров, меди и иногда стали маркируют по внешнему диаметру.

Размерная сетка трубного проката

Все производимые тубы на современном и в зарубежном производстве изготавливаются в соответствии с размерным рядом, который насчитывает 49 вариантов. При этом диаметр (ДУ) изделий варьируется от 2,5 мм до 4000 мм.

Стоит отметить, что всего лишь три типа туб из всей размерной сетки можно использовать для монтажа гидравлических и пневматических магистралей. Таковыми являются элементы диаметром 16, 63 и 160 мм. Есть также пять типов отрезов круглого сечения, которые не используются в качестве трубной арматуры общего назначения. Это шланги диаметром 0,175 м, 2,6 м, 3,2 м, 3,6 и 3,8 м.

Подобные исключения свидетельствуют о том, что ГОСТ 28338-89 имеет четкий регламент для 40 стандартных и 8 специализированных габаритов трубного проката.

Определение маркировки

Согласно установленных норм и стандартов сегодня условный проход обозначается литерами DN (ранее ДУ), а величина просвета маркируется в мм. Таким образом, если перед нами будет лежать туба с маркировкой DN150, это вовсе не значит, что её внутренний просвет равен этой величине. Такой маркировкой могут отмечать элементы с наружным и внутренним диаметрами 156/149 или элементы с наружным и внутренними сечениями 156/144 мм. Согласно таблице допустимых условных значений в ГОСТ 28338-89 и показатель 144 и показатель 149 мм округляют до условного сечения 150 мм.

А чтобы точно высчитать диаметр условного прохода для трубопровода, можно воспользоваться формулой:

В формуле значение Д(вн) означает внешний диаметр элемента круглого сечения. S — толщина его стенки.

К примеру, имеем отрез сечением DN110 мм с толщиной стенок 6 мм. Необходимо 110 отнять (6х2). Получим точный просвет труб, равный 98 мм.

Условные диаметры для труб из стали

Стальной металлопрокат имеет условные просветы, которые формируются в зависимости от способа производства элементов. Поэтому имеется таблица условных значений, которые сведены к следующим значениям:

• Для туб, изготовленных при использовании технологии горячего проката — 20-500 мм (в соответствии с ГОСТ 8732-78);
• Если изделия были произведены при использовании технологии холодного проката — значения сужаются до 5-250 мм (по ГОСТ 8734-75);
• Сварные тубы с наличием продольного шва — 10-1400 мм (в соответствии с ГОСТ 10704-91);
• Для сварных трубных элементов со швом в виде спирали — 160-2400 мм (ГОСТ 8696-74).

Как маркируются трубы

Маркировка – преимущественно цветовая, она должна выполняться согласно положениям ГОСТ 14202-69, который распространяется на промышленные трубопроводы, но вполне может применим и к иным магистральным трубопроводным системам, включая и системы низкого давления.

Определение показателя по маркировке

ГОСТ 14202-69 предписывает, что маркировка производится в зависимости от следующих факторов:

• Какое вещество прокачивается (вода, воздух, газы);
• Какова степень взрыво- и пожароопасности прокачиваемых сред;
• Какие показатели токсичности рабочей среды, которая находится в трубопроводе.

Основным группам веществ, которые используются для прокачки, определена следующая цветовая маркировка:

• Первая группа (вода): маркировка – зелёная;
• Вторая группа (пар): маркировка – красная;
• Третья группа(воздух): маркировка – синяя;
• Четвёртая группа (газы, горючие и негорючие): маркировка – жёлтая.

ГОСТ 14202-69 указывает, что предупреждающая маркировка может быть сплошной или прерывистой. Остальная наружная поверхность окрашивается в цвет, контрастный с цветом предупреждающей маркировки.

Прочие детали цветовой маркировки (точки, стрелки) стандарт не оговаривает.

Как разобраться с импортными обозначениями

В использовании всё чаще используются трубы, произведенные за рубежом, где к цветовой маркировке подходят более детально. Ниже рассмотрены английские и американские стандарты, относящиеся к цветовой маркировке:

• ASME / ANSI A13.1 – Схема идентификации систем;
• BS 1710 – Спецификация по идентификации;
• IS 2379 – Цветовой код идентификации трубопроводов;
• PFI ES-22 – Рекомендуемая практика цветового кодирования материалов, .

Во всех этих нормативных документах рассматривается цвет условных обозначений и места их нанесения на деталях трубопроводов, которые требуется устанавливать. Поэтому партии импортных изделий должны приниматься и реализовываться потребителям только при наличии сертификатов, включающих подобные ссылки.

Маркировка производится на специальных клейких лентах, изготовленных из материала с прочным поверхностным сцеплением. Наиболее распространённые варианты:

• Прокачка легковоспламеняющихся сред: чёрный текст на желтом фоне;
• Прокачка горючих жидкостей: белый текст на коричневом фоне;
• Трубы, в которых находятся токсичные жидкости/газы: чёрный текст с оранжевым фоном;
• Вода техническая: белый текст на красном фоне. Вода питьевая: белый текст на зеленом фоне;
• Сжатый воздух: белый текст на синем фоне.

Условное обозначение труб

Для дюймовых труб в водо-газопроводных системах принято следующее обозначение

Труба 25х3 ГОСТ 3262-75, это значит, что данная труба обыкновенная, неоцинкованная, обычной точности, не фиксированной длины, с условным проходом Dу25 или 1 дюйм, без резьбы, без муфты.

Если труба изготовлена под накатку, то в обозначении ставится буква «Н», если труба имеет муфту, то буква «М», если труба с резьбой, то буква «Р». Пример:  Труба Р-25х3 ГОСТ 3262-75. Также резьба может быть выполнена с повышенной точностью, в этом случае добавляется буква «П».

Если труба имеет фиксированную мерную длину, например 5000мм, то обозначение выглядит следующим образом: Труба Р-25х3-5000 ГОСТ 3262-75

С цинкованным покрытием: Труба Ц-Р-25х3-5000 ГОСТ 3262-75

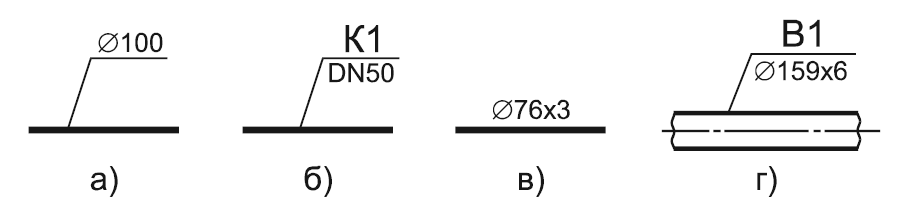

Условное графическое обозначение диаметров труб

При условных обозначениях в различных схемах и чертежах размер указывается в миллиметрах без указания единиц измерения (мм).

Номинальный диаметр трубопроводов (внутренний) обозначается знаком ∅ или буквами DN перед числом как показано на рисунке  а); б);

Согласно ГОСТ 21.602-2016 в проектной документации значение “DN” обозначается в виде зачеркнутого круга “∅”. Но этот же знак используется для параметров типоразмера.

При указании внешнего диаметра трубы и толщины стенки ставиться знак ∅, затем указываются значения диаметра и толщины стенки, как показано на рисунке  в) г).

Если в проектах следует обозначить и диаметр и толщину стенки трубы, то нужно указывать так: ф20х2.2 где наружный диаметр равен 20 мм. А внутренний диаметр равен на разницу толщины стенки. В данном случае внутренний диаметр равен 15,6мм. ГОСТ 21.206–2012

Размеры и диаметры стальных труб

Геометрические размеры труб определяются следующими характеристиками:

• — внешний диаметр;
• — толщина стенки;
• — соотношение внешнего и внутреннего диаметров;
• — длина.

Сортамент труб (доступные размеры, технические условия производства и применения стальных труб) нормируются государственными стандартами ГОСТами). ГОСТы разрабатываются с учетом технологии изготовления труб и используемых в производстве сталей.

На рынке СНГ принято указывать размеры труб в мм (миллиметрах), но можно также встретить размеры труб в дюймах. Последние чаще всего указываются для труб импортного производства. Длина трубного проката измеряется в метрах.

Диаметр стальных труб

Диаметр стальной трубы определяется по:

• — внешнему диаметру для электросварных и бесшовных труб;
• — диаметру условного прохода для ВГП-труб.

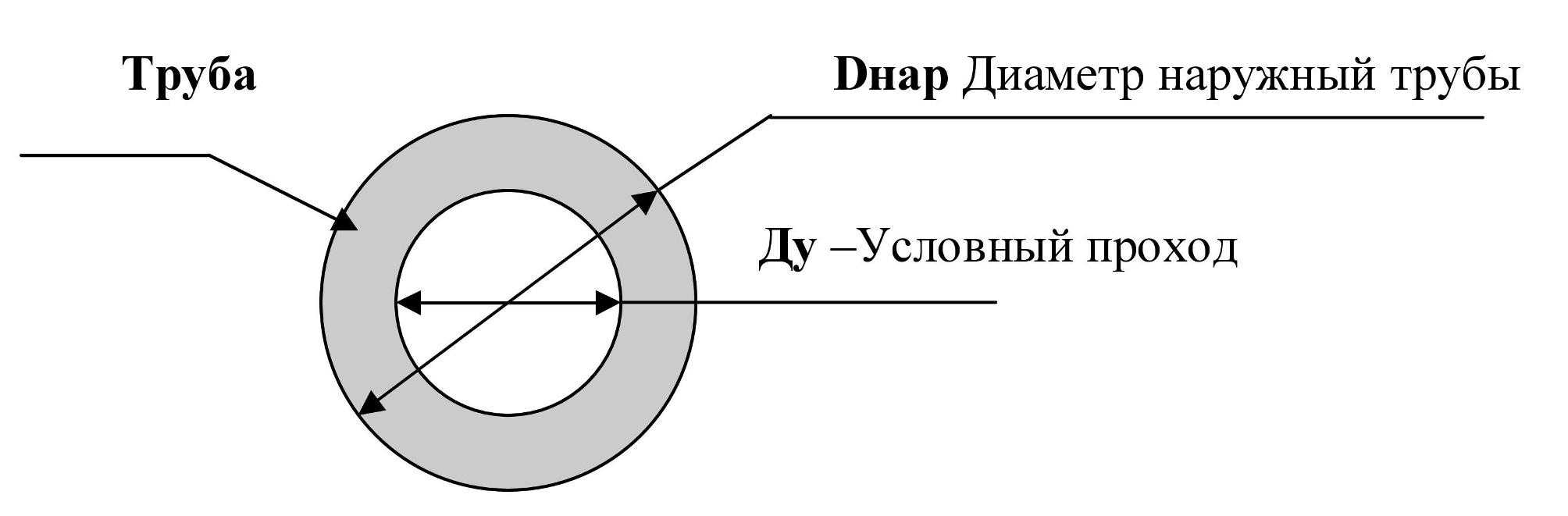

• — Диаметр условного прохода (Ду или Dу) — внутренний диаметр труб.
• — Условный проход — условная величина, представляющая собой значение фактического внутреннего диатрема, округленного до ближайшего из стандартного ряда, и служит точкой отсчета для подбора размеров  остальных деталей и оборудования. Его значение стандартизированного  согласно ГОСТ 28338-89. Измеряется в дюймах или мм.
• — Внутренний диаметр — фактическая величина параметра, получаемая непосредственным измерением, как правило, указывается в мм;
• — Наружный диаметр труб (Дн или Dн) — фактический диаметр трубы с учетом толщины стенки, указывается в мм;.
• — Диаметр резьбы (G).

Размеры труб указываются в миллимерах, но для трубы ВГП часто обозначают в дюймах («).

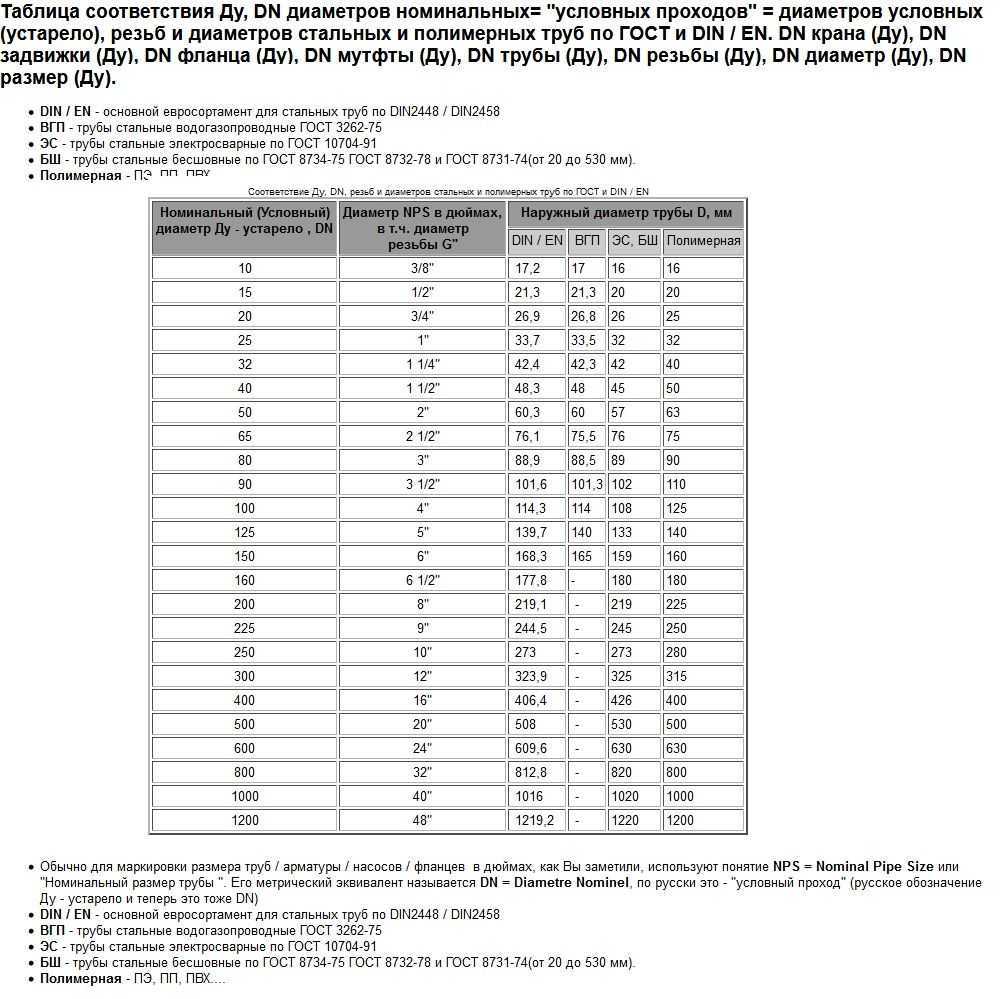

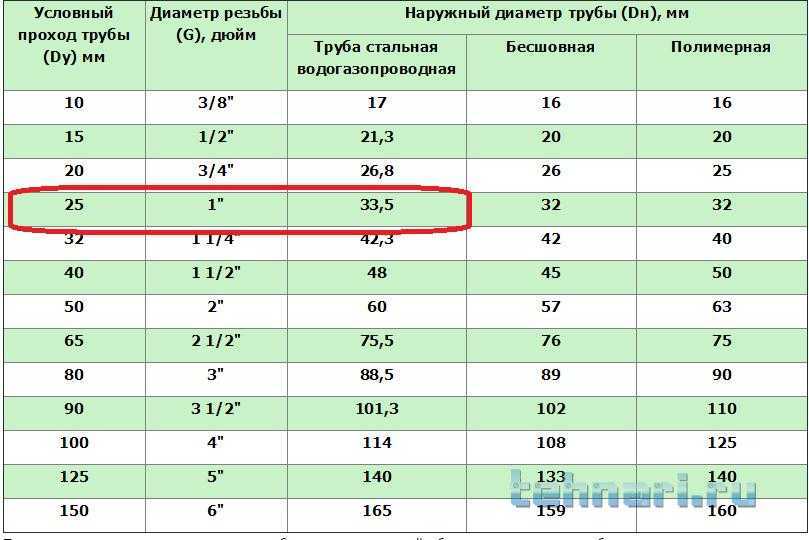

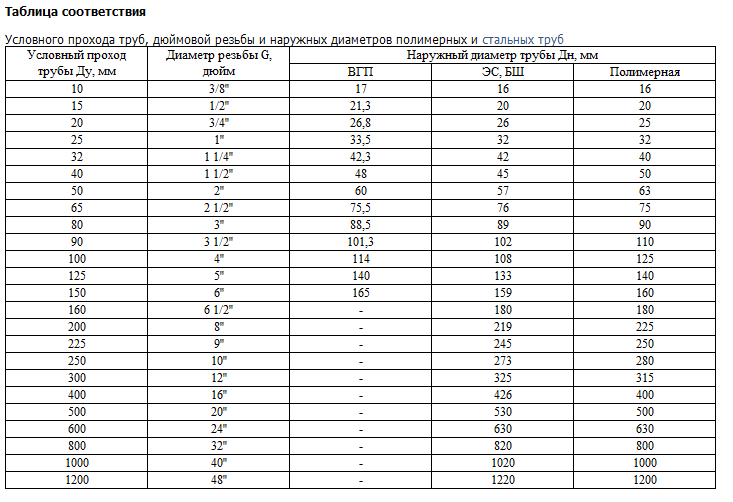

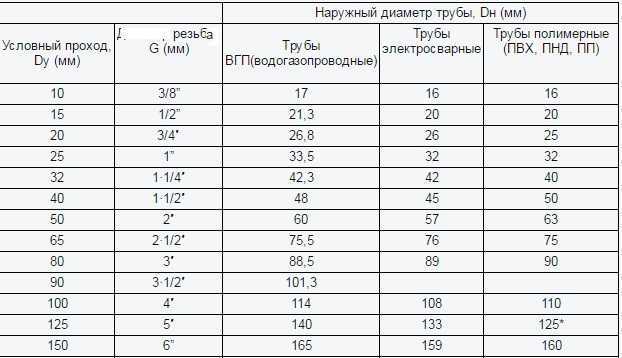

Таблица соответствия диаметров труб в мм и дюймах

Условный проход трубы (Dy), мм	Диаметр резьбы (G), дюйм	Наружный диаметр трубы (Dн), мм
Труба стальная водогазопроводная	Труба стальная бесшовная	Полимерная
10	3/8″	17	16	16
15	1/2″	21,3	20	20
20	3/4″	26,8	26	25
25	1″	33,5	32	32
32	1 1/4″	42,3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75,5	76	75
80	3″	88,5	89	90
90	3 1/2″	101,3	102	110
100	4″	114	108	125
125	5″	140	133	140
150	6″	165	159	160

Размеры ВГП-труб по ГОСТ 3262-75

Основные размеры ВГП-трубы: 15 мм (1/2″ дюйма); 20 мм (3/4″); 25 мм (1″); 32 мм (1 1/4″ дюйм с четвертью); 40 мм (1 1/2″); 50 мм (2″). Существуют также следующие Ду: 10 мм, 65 мм, 80 мм, 90 мм, 100 мм и даже 125 мм — но они используются редко и, как правило, заменяются другими видами стальных труб (например, электросварной). Наиболее часто для стояков применяются трубы 3/4″, для внутренней разводки 1/2″.

Размеры электросварных труб по ГОСТ 10704-91

Прямошовные электросварные трубы бывают следующих наружных диаметров (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51. При диаметре до 57 мм используется ВГП труба соответствующего размера. Наиболее популярны прямошовные трубы по ГОСТ 10704-91 размером от 57 мм и выше. Их основные диаметры: 57; 60; 63,5; 76; 89; 102; 108; 114; 127; 133; 140; 146; 159; 168; 178; 193; 219; 245; 273; 325; 377; 426; 530.

Размеры сварных труб для газо- и нефтепроводов по ГОСТ 20295-85

Начинаются с диаметра 159 мм и до 530 мм идут с такими же размерами, как и трубы по ГОСТ 10704-91. Основные более крупные диаметры (в миллиметрах): 630, 720, 820, 1020,1220, 1420.

Размер горячекатанных бесшовных труб по ГОСТ 8732-78

Часто используемые диаметры бесшовных горячедеформированных труб (мм): 32; 38; 42; 45; 51; 54; 57; 60; 63,5; 68; 70; 73; 76; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 180; 194; 203; 219; 245; 273; 325; 351; 426.

Заводы производители могут изготавливать любые размеры труб по требованию заказчика.

Внутренние диаметры труб

Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 200 и т.д.

При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.

Наружные диаметры труб и толщина стенки труб

Наружный диаметр, Dн мм	Толщина стенки, мм
Трубы стальные водогазопроводные ГОСТ 3262-75
15	2,8
20	2,8
25	3,2
32	3,2
40	3,5
50	3,5
Трубы стальные электросварные ГОСТ 10704-91, ГОСТ 10705-80
57	3,5
76	3,5
89	3,5	4,0
102	3,5	4,0
108	3,5	4,0
114	4,0	4,5
133	4,0	4,5
159	4,5	5,0	6,0

Условный проход	Наружный диаметр	Толщина стенки труб
легких	обыкновенных	усиленных
6	10,2	1,8	2,0	2,5
8	13,5	2,0	2,2	2,8
10	17,0	2,0	2,2	2,8
15	21,3	2,35	—	—
15	21,3	2,5	2,8	3,2
20	26,8	2,35	—	—
20	26,8	2,5	2,8	3,2
25	33,5	2,8	3,2	4,0
32	42,3	2,8	3,2	4,0
40	48,0	3,0	3,5	4,0
50	60,0	3,0	3,5	4,5
65	75,5	3,2	4,0	4,5
80	88,5	3,5	4,0	4,5
90	101,3	3,5	4,0	4,5
100	114,0	4,0	4,5	5,0
125	140,0	4,0	4,5	5,5
150	165,0	4,0	4,5	5,5

На сайте StalnyeTruby.BY вы можете купить металлические трубы в Минске оптом и в розницу.

Диаметр трубы водогазопроводной ВГП ГОСТ 3262-75

Условный проход, внутренний диаметр мм	Наружный диаметр, мм	Сталь	Толщина стенки, мм
Ø 6 ду	Ø 10,2	ст20, ст10, ст1-3 сп/пс	1,8; 2; 2,5
Ø 8 ду	Ø 13,5	ст20, ст10, ст1-3 сп/пс	2; 2.2; 2,8
Ø 10 ду	Ø 17,0	ст20, ст10, ст1-3 сп/пс	2; 2.2; 2,8
Ø 15 ду	Ø 21,3	ст20, ст10, ст1-3 сп/пс	2,35; 2,5; 2,8; 3,2
Ø 20 ду	Ø 26,8	ст20, ст10, ст1-3 сп/пс	2,35; 2,5; 2,8; 3,2
Ø 25 ду	Ø 33,5	ст20, ст10, ст1-3 сп/пс	2,8; 3,2; 4
Ø 32 ду	Ø 42,3	ст20, ст10, ст1-3 сп/пс	2,8; 3,2; 4
Ø 40 ду	Ø 48,0	ст20, ст10, ст1-3 сп/пс	3; 3,5; 4
Ø 50 ду	Ø 60,0	ст20, ст10, ст1-3 сп/пс	3; 3,5; 4,5
Ø 65 ду	Ø 75,5	ст20, ст10, ст1-3 сп/пс	3,2; 4; 4,5
Ø 80 ду	Ø 88,5	ст20, ст10, ст1-3 сп/пс	3,5; 4; 4,5
Ø 90 ду	Ø 101,3	ст20, ст10, ст1-3 сп/пс	3,5; 4; 4,5
Ø 100 ду	Ø 114,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5
Ø 125 ду	Ø 140,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5,5
Ø 150 ду	Ø 165,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5,5

Наружный диаметр труб (Dн): классификация стальных изделий

Как уже было сказано выше, внутренний и наружный диаметры отличаются друг от друга. Первый из них употребляется при обозначении отдельных элементов трубопроводных конструкций. Реализация стальных изделий также выполняется по внутреннему диаметру. Этот показатель важен в том случае, если необходимо провести монтажные вычисления водопровода или газовой линии. В свою очередь, наружный диаметр используют для определения прочностных характеристик трубопровода и его сопротивляемости к механическим нагрузкам.

Наружный диаметр позволяет определить прочность трубы и ее устойчивость к повреждениям

Наружный диаметр стальных труб – характеристика, по которой классифицируются все изделия из данного материала. В зависимости от этого параметра выделяют три основные разновидности трубопроводов:

• маленькие;
• средние;
• большие.

Трубы, которые относятся к группе маленьких, имеют диапазон диаметров от 10 до 102 мм. Изделия среднего размера могут иметь сечение от 102 до 426 мм. Диапазон диаметров больших стальных труб начинается от 426 мм. В свою очередь, определение внутреннего диаметра рекомендуется делать по таблице.

Маленькие трубы используются при монтаже коммуникаций в жилых постройках. Посредством средних изделий прокладываются городские водотранспортные линии, а также их активно эксплуатируют компании, которые занимаются добычей нефти (сырой). Основными сферами, в которых нашли применение большие изделия из стали, являются нефте- и газотранспортная области. Из больших деталей собирают магистральные линии. Диаметр газовых труб может достигать 1220 мм.

Сортамент стальных труб довольно широк, так как эти изделия используются во всех сферах, где требуется прокладка коммуникаций

Стандартные диаметры стальных труб: таблица и описание

При нахождении внутреннего диаметра показатель, соответствующий размерам условного прохода, округляется до 0 или 5. Таким образом, при определении данной характеристики происходит стандартизация размера до ближайшего параметра метрической системы.

Статья по теме:

Зная эту информацию, проще провести вычисление диаметра трубы. Как измеряется этот параметр в миллиметрах и дюймах, уже было сказано выше.

В жилых домах применяют стальные водопроводные трубы, диаметр которых составляет 15 или 20 мм (иногда 32). Для канализации употребляются более габаритные изделия, что обусловлено необходимостью отвода стоков. Отопительные системы состоят из маленьких труб.

Таблица 2. Влияние диаметра на эксплуатационную сферу:

Эксплуатационная сфера	Диаметр, мм
Водопроводы в жилых постройках	15-32
Газопроводы в жилых постройках
Канализационные системы	50-100
Газо- и нефтетранспортные линии	426-1220

Нормативные документы содержат более подробные таблицы, в которых содержится информация не только о сечении, но и о других геометрических характеристиках. С помощью них проще всего определить диаметр труб (в миллиметрах и дюймах)

Важно запомнить, что посредством применения специальных таблиц можно вычислить необходимый показатель сечения (внутреннего или наружного) как стальных, так и других разновидностей труб

Нахождение диаметра стальных труб: таблица ГОСТ с толщинами

Использование специальных таблиц, располагающихся в нормативной документации, позволяет очень быстро определить необходимый параметр. Это может быть внутренний или наружный диаметр, а также указываются вспомогательные геометрические характеристики, такие как толщина стенки, масса и т. д.

Стоит отметить, что разница между наружным диаметром металлических труб и Dу может достигать 7 мм (в зависимости от разновидности металлопроката). Например, стальные электросварные детали, используемые при монтаже хозяйственных коммуникаций, могут отличаться по этим показателям на 5-10 мм.

Таблица 3. Диаметры и толщина стальных электросварных труб:

Внутренний диаметр (Dу), мм	Наружный диаметр, (Dн) мм	Толщина стенки, мм
80	89	3
15	20-22	1,5
50	57	3
100	108	3,5
32	42	2
20	25-28	1,5-2
40	48	3
25	30-32	2

Основным показателем, указывающим на принадлежность изделия, безусловно, является внутренний диаметр. Трубы также обозначаются наружной величиной сечения, которая является необходимым условием при расчете механической резистентности.

Популярность табличного метода обуславливается тем, что в современном мире распространены комбинированные трубопроводные конструкции. Такие системы содержат в себе стальные трубы и полимерные элементы (фитинги).

Для прокладки газотранспортных, канализационных и нефтяных магистралей используют трубы большого диаметра

Сортамент труб «холодного» проката

В категорию холодного проката входят стальные трубы с диаметрами от 5 миллиметров и до 250 миллиметров. Таких изделий с оригинальным наружным диаметром в ГОСТ 8734-75 насчитывается более семи десятков. Ну, а если рассматривать еще и такой параметр, как внутренний диаметр стальных труб, то количество оригинальных изделий в сортаменте холоднокатаных труб перевалит за несколько сотен. Ведь у таких труб толщина стенки изменяется от 0,3 миллиметра до 24 полновесных миллиметров!

Существует около двух десятков вариантов трубы с наружным диаметров в 50 мм: со стенками от 1,2 мм., до 8 мм.

Сортамент сварных изделий со швом прямого типа

Таблица диаметров стальных труб с прямым швом стартует от значения 10 миллиметров и заканчивается на отметке 1420 миллиметров. Поэтому ГОСТ 10704-91 описывает самый обширный сортамент в мире трубной продукции. В него входят более 80 оригинальных изделий.

А ведь у сварных труб есть еще и градация по толщине стенки, которая колеблется между 1 и 32 миллиметрами. Поэтому в сортаменте существует 12 разновидностей только 60-миллиметровых труб.

Сортамент сварных труб со швом спирального типа

Сортамент сварных труб со спиральным швом регламентирует ГОСТ 8696-74, состоящий из 21 изделия с диаметрами от 159 до 2520 миллиметров. В данный сортамент входят самые габаритные стальные трубы.

Толщина стенок у таких изделий относительно небольшая.

В итоге, несмотря на внушительные габариты, сортамент сварных изделий со спиральным швом состоит из очень небольшого количества оригинальных экземпляров.

Преимущества использования DN вместо Ду

Номинальный проход относится к основным показателям, по которым выполняется гидравлический расчет водо- и газопровода или любых иных инженерных сетей. С его помощью подбираются присоединяемые к трубе элементы: контрольные и запорные приборы и приспособления, отводы.

При сооружении дополнительных ответвлений трубопроводов все материалы подбираются также с применением среднего значения DN. Скорости потока рабочей среды в существующей и проектируемой системах будут одинаковы, для постоянного поддержания рабочего давления не будет нужна установка дополнительной аппаратуры. Но самое главное – повышается безопасность трубопроводной систем, снижаются эксплуатационные расходы на их содержание.

Расчет

Как своими руками рассчитать оптимальный размер трубы при монтаже водопровода или отопления?

Инструкция для систем отопления и водоснабжения будет заметно различаться.

Отопление

Здесь ключевой параметр — тепловой поток, который способна пропустить труба. Его можно увеличить за счет роста внутреннего диаметра (что невыгодно, поскольку с его увеличением цена погонного метра трубы растет нелинейно) или скорости теплоносителя.

Скорость, однако, ограничена сверху максимальным значением в 1,5 м/с: при ее дальнейшем повышении гидравлические шумы становятся труднопереносимыми. На практике при расчете систем отопления и вовсе используют диапазон скоростей 0,4 — 0,6 м/с.

К счастью, современные циркуляционные насосы позволяют гибко регулировать производительность.

Для удобства читателя я включу в статью таблицу зависимости теплового потока от номинального диаметра трубы.

DN	Тепловой поток (КВт) при скорости теплоносителя
0,4 м/с	0,5 м/с	0,6 м/с
15	5,8	7,2	8,6
20	10,2	12,8	15,3
25	16	20	24
32	26,2	32,7	39,2
40	40,9	51,1	61,3
50	63,9	79,8	95,8

Как пользоваться этой таблицей? Нужно просто подобрать максимально близкое к вашему значение теплового потока значение и найти в левом столбце соответствующий ему диаметр.

Как вычислить тепловой поток в вашей системе отопления?

• Для автономного контура при расчете розлива тепловая нагрузка берется равной номинальной мощности котла;
• Отдельные участки контура и подводки к радиаторам рассчитываются по паспортной мощности приборов;
• В отсутствие технической документации к ним мощность можно грубо оценить из расчета 200 ватт на секцию радиатора.

Тепловая мощность некоторых отопительных приборов.

Водоснабжение

Точный расчет пропускной способности стальной трубы при известном диаметре крайне сложен, поскольку, кроме давления в водопроводе, должен учитывать его гидравлическое сопротивление.

А оно, в свою очередь, зависит от:

• длины трубы;
• количества и угла поворотов;
• запорной и регулирующей арматуры;
• шероховатости стенок трубы;
• срока ее службы. Со временем стальные трубы зарастают ржавчиной и известью, что увеличивает их шероховатость и уменьшает просвет.

Типичное состояние старой водопроводной трубы.

На практике владельцу квартиры или частного дома достаточно запомнить простое правило:

1. При длине подводки водоснабжения до пяти метров и количестве одновременно используемых сантехнических приборов не более трех используется размер ДУ 15;
2. При длине водопровода 5 — 30 метров и количестве одновременно используемых сантехнических приборов до пяти номинальный размер водопровода увеличивается до ДУ 20;
3. При большей длине и/или количестве туалетов и раковин используется стальная труба ДУ 25 или эквивалентная ей по пропускной способности пластиковая.

Металлопластиковая подводка к умывальнику в моем подвале.

Способы измерения труб

-Дюймовая. В СССР в 1926г  система была принята для измерения водопроводных труб. . Сейчас до сих пор используют именно эту систему и менять ее на европейскую не планируют.  Во-первых, потому что дюймовая система более «гибкая», ведь дюйм можно разделит еще на 18 самостоятельных единиц, и во-вторых придется перечитывать более 120000 задокументированных измерений.

— Метрическая. Применяется для трубных изделий в других сферах. Исчисление производиться в миллиметрах, метрах или сантиметрах.

Как произвести замер трубы в домашних условиях?

Существует масса измерительных приборов, при помощи которых можно произвести замер установленной трубы, например циркометр или лазерный измеритель. Но в условиях домашнего ремонта не у каждого под рукой имеется даже штангенциркуль, не говоря уже о вышеуказанных приборах. Как же поступить в таком случае? Для замера установленной трубы нам понадобиться нитка и линейка. Обхватываем ниткой измеряемую трубу, получившуюся окружность разворачиваем и прикладываем к линейке. Далее, согласно формулы С = πD, где С — длина окружности; π = 3,14, рассчитываем диаметр D = C/π. Пример: если длина окружности получилась 140 мм, то D = 140/3,14 = 44,6 мм. Далее согласно справочникам вы легко сможете перевести из метрической в дюймовую систему.

Для вычисления внутреннего сечения необходимо выяснить толщину стенок трубы. Это можно сделать с помощью специальных справочников, где можно найти стандартные варианты выполнения водопроводных труб. Далее по формуле  Dв = Dн — h*2  рассчитываем внутренний диаметр.
