Виды систем вентиляции зданий: устройство, оборудование, схемы

Воздушный баланс

Рассчитывая принудительную вентиляцию, следует придерживаться положительного баланса. Это означает, что объем приточного воздуха больше, чем объем вытяжного.

Если в доме принято плотно прикрывать двери с плинтусами, нужно оборудовать их решетками для вентиляции. Тогда воздух сможет беспрепятственно циркулировать из комнаты в комнату.

В закрытые помещения воздух подается и удаляется механически.

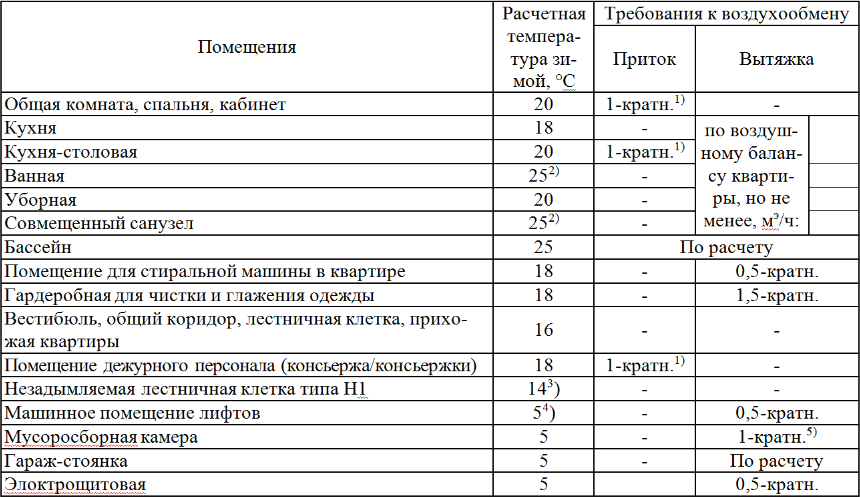

Соотношение притока и вытяжки в помещениях различного назначения.

Назначение комнаты	Подача	Отток
Гостиная	200 кубометров/ч	200
Спальня	250 кубометров/ч	200
Коридор	–	50
Кухня	100 кубометров/ч	150
Совмещенный санузел	50 кубометров/ч	автономная
Всего (необходимый минимум)	600 кубометров/ч	600

Монтаж приточно-вытяжной вентиляции с рекуперацией

Зимой обогретое жильё может очень быстро отдавать тёплый прогретый воздух, при этом много энергии затрачивается на обогрев поступающего, холодного. Вентиляция «с погашением» — это система, в которой установлен специальный прибор — рекуператор. Благодаря его теплообменнику, воздух, входящий с улицы, подогревается от выходящего тёплого, не смешиваясь с ним.

В случае если в вентиляционную схему включён рекуператор, входные и выходные каналы должны сходиться и проходить параллельно в корпусе прибора.

Не советуется располагать рекуператор над жилыми комнатами. Лучше разместить его в коридоре или подсобном помещении.

Учитывать нужно, в каком положении советуется устанавливать конкретную модель. Иногда приборы должны устанавливаться только вертикально, или только плашмя.

Если в конструкции рекуператора предусмотрен сбор влаги, он должен располагаться только в тёплом помещении. Слив делается под наклоном к ближайшему стояку канализации.

Обратите внимание на рекуператоры с кассетами из целлюлозы. Такие приборы не столь подвержены обледенению, не требуют монтажа слива

Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его. Таким образом, рекуператор становится немного увлажнителем.

Установка вентиляции в квартире

монтаж приточно-вытяжной вентиляции с рекуперацией SONY DSC

Несколько проще происходит монтаж вентиляции в квартире. Сначала владельцам нужно определиться с типом системы, которую они бы хотели видеть у себя дома:

Далее на основании плана квартиры составляется проект вентиляции и подбирается оборудование.

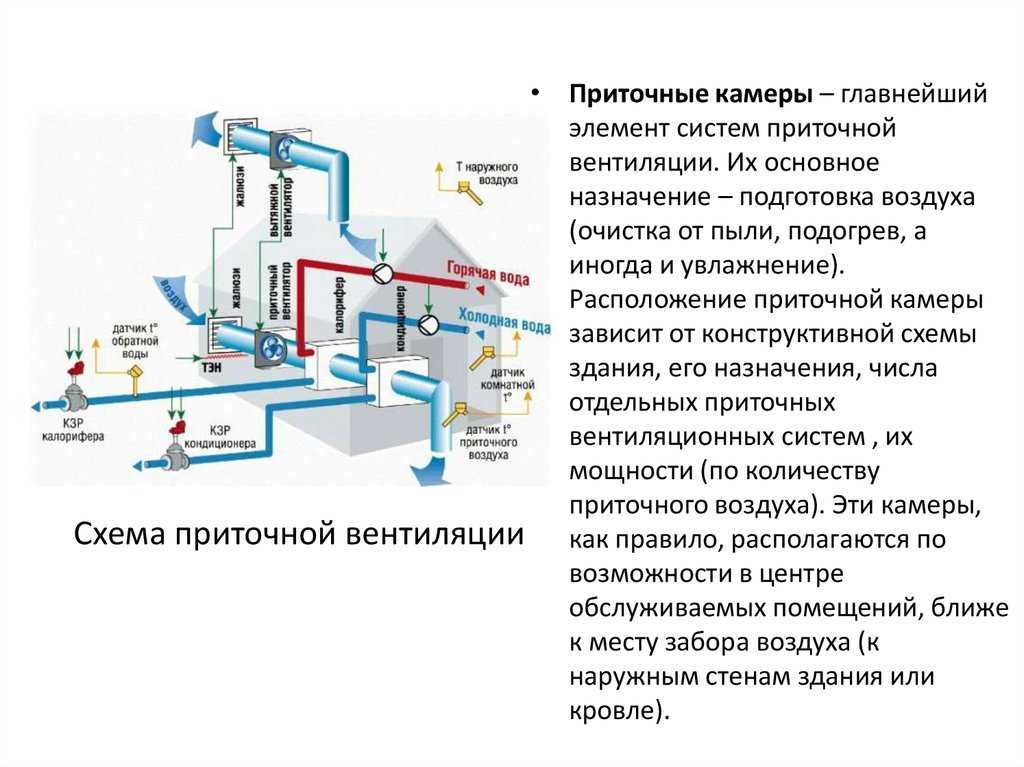

Этапы установки приточной вентиляции

Схема монтажа приточной вентиляции в квартире может несколько изменяться в зависимости от комплектации. Обладая определенными навыками, можно провести монтаж вентиляционной системы своими руками.

Этапы монтажа квартирной вентиляции приточного типа стандартной комплектации:

выбираем расположение установки;
обозначаем будущие отверстия;
штробим отверстия для воздуховода диаметром не менее 12,5 см. Отверстие пробуривают под небольшим углом на улицу, для стека конденсата;
отмеряем воздуховод нужной длины (толщина стены + крепеж) и отрезаем его;
устанавливаем воздуховод, снаружи крепим клапан. Ось клапана необходимо совместить с вертикалью;
запениваем щели между стеной и воздуховодом;
корпус вентиляционной установки крепим к стене, используя рекомендуемый крепеж;
вставляем в приточный воздуховод фильтры;
теперь вставляем калорифер и подключаем его в специальное гнездо;
снаружи прикрепляем защитную решетку;
подводим и соединяем электропроводку.

Установка приточного клапана своими руками

стеновой приточный клапан

Простейшая модель приточной вентиляции — клапан, который легко монтировать своими руками.

Такая приточка состоит из следующих компонентов:

воздуховод из пластика;
внешний распределитель воздуха;
фильтр;
шумоизоляция;
термоизоляция;
регулирующий клапан;
внутренний распределитель воздуха.

Монтаж приточного вентиляционного клапана проводится так:

выбираем место установки. Лучшее — между батареей отопления и подоконником.
пробуриваем отверстие для воздуховода с небольшим уклоном в сторону улицы, обычно диаметром около 5 см, вставляем трубу;
снаружи прикрепляется распределитель и заборное устройство;
изнутри устанавливается корпус клапана.

Монтаж вытяжной вентиляции своими руками

вытяжной вентилятор

В помещении кухни вытяжка должна охватывать пространство над варочной панелью. При этом нельзя полностью перекрывать вытяжную решетку, расположенную в верхней части стены; В санузле вытяжное устройство целесообразно запитать от выключателя освещения. Это позволит сэкономить электроэнергию; В квартирах вентиляция санузла представляет собой один короб, выходящий в общую шахту. Чтобы воздух из ванной комнаты не затягивался в туалет и наоборот, вентиляторы оснащаются обратными клапанами. Это простейшее устройство представляет собой легкую пластинку на горизонтальной оси

Оно позволяет воздуху свободно выходить из помещения, но обратно не пускает; При выборе вентилятора для ванной комнаты следует обратить внимание на степень защиты от влаги; Бесшумные модели современных вытяжных вентиляторов используют больше электроэнергии, чем стандартные; Более надежны и долговечны вентиляторы в корпусе из полиизопропилена (АВС) или акрила

Вычисление производительности по воздуху

Производительность меряется в кубометрах в час. Для вычисления необходим полный план здания, на котором указаны назначение и наименование каждого отдельного помещения с его площадью и высотой. В вычислениях учитывается кратность воздухообмена, показывающая, сколько раз за час происходит смена воздуха в каждом помещении. Кратность зависит от мощностей выделяющего тепло и испарения оборудования, количества людей и назначения помещения. Если для жилья достаточно однократной смены, то для офиса желателен уже двух-трех кратный воздухообмен.

Учитывается, что человек в разном состоянии нуждается в различном количестве свежего воздуха:

20 м3/ч – в состоянии покоя или сна.
40 м3/ч – при работе в офисе.
60 м3/ч – при физической работе.

Для расчета требуемой производительности производственного цеха учитывается не только количество людей и кратность, но и вид деятельности человека, и загрязнение от технических устройств и оборудования.

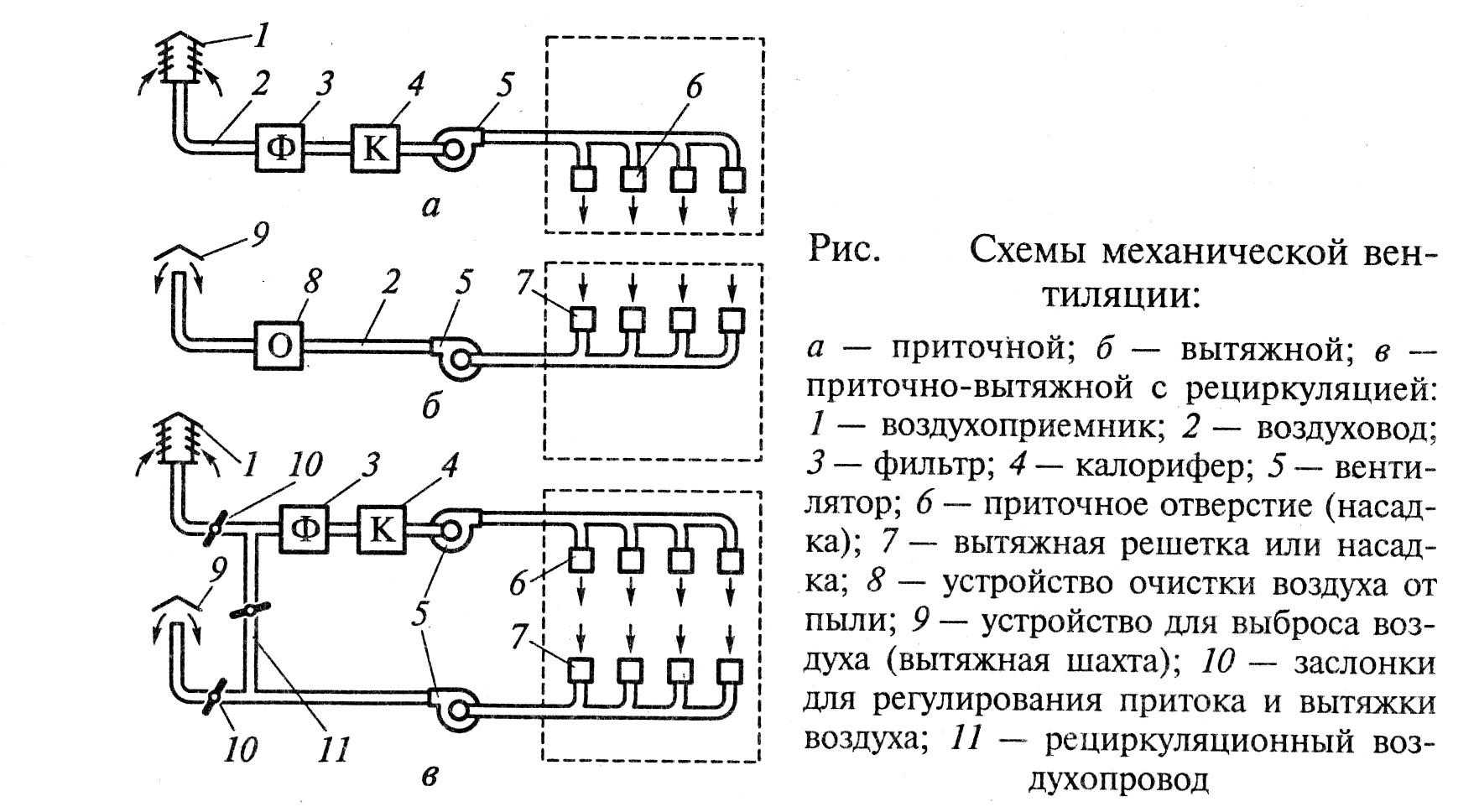

Механическая или искусственная вентиляция

В случаях, когда мощности естественной вентиляции недостаточно – необходима установка искусственной. Основа ее работы заключается в применении специальных устройств для вынужденного перемещения использованного воздуха и замене его на чистый. Одним из отличительных качеств этих систем является обработка воздуха. В зависимости от показаний происходит увлажнение, очистка, нагрев или охлаждение. Устройства, обеспечивающие выполнение этой работы: фильтры, пылеуловители, нагреватели, различные виды вентиляторов и воздуховодов. Проектирование зданий с данным видом вентиляции несет в себе большой объем работ еще перед установкой. На этом этапе должны присутствовать техническое, экономическое и санитарно-гигиеническое обоснование проекта. Важным является правильное определение того, какой вид вентиляции создает оптимальный микроклимат.

Особенности обустройства

вентиляция в частном доме

Дерево, будь то брус или доски, способно “дышать”, то есть воздух проникает в помещение через поры данного материала. Каркасный материал и кирпич лишены этого свойства, а значит, естественная вентиляция дома рассчитана только на достаточную пропускную способность форточек и щелей в окнах.

Внутри жилого помещения воздушные потоки циркулируют благодаря щелям под дверью между комнатами. Вытяжная система сконцентрирована вблизи помещений специального назначения, так как в них ощутимо увеличиваются значения всех параметров воздушной среды. В жилом помещении – это кухня и санузел. По такому же принципу обустраивается и естественная вентиляция в многоэтажном доме. С одним лишь отличием: имеется общая для всех квартир центральная магистраль, от которой расходятся ответвления. Именно данные каналы подводятся к кухням и санузлам всех квартир.

Составление проекта

Одним из первых шагов является расчет естественной вентиляции. Прежде всего, необходимо вычислить производительность будущей системы. Для этого определяется достаточное значение воздухообмена и его кратность. Существуют нормативные документы, в которых оговаривается, каким должен быть воздухообмен в помещении, чтобы удовлетворять потребность одного человека в кислороде за один час времени. Данное значение составляет 60 м3/ч. Определить достаточный воздухообмен в помещении можно, умножив количество человек, которые проживают в доме, на нормированное значение воздухообмена.

Определить количество смен объема воздуха в помещении можно, если умножить нормированную кратность воздухообмена на объем комнаты. Расчеты производятся для каждого помещения, а результаты суммируются. После того, как основные расчеты были произведены, составляется схема естественной вентиляции, которая основывается на физических свойствах воздуха при различных температурах. Так, воздушный поток, попадая в помещение, изначально более прохладный, а значит, проходит по низу помещения. Нагреваясь, он поднимается к потолку. Именно там обычно устанавливаются вытяжные решётки.

Соответственно, если обустраиваются дополнительные отверстия с контролируемым клапаном подачи воздуха, то делается это ближе к полу. А все воздуховоды располагаются вверху. Выполняя аэродинамический расчет системы естественной вентиляции, необходимо получить значения давлений на концах воздуховодов, а также просчитать среднюю скорость движения ветра. В действительности значение последнего из указанных параметров будет несколько ниже из-за того, что форма сечения воздуховода и уровень шероховатости его стенок несколько замедляют скорость продвижения воздушных потоков.

Проектирование естественной вентиляции включает в себя также расчёт сечения вентиляционных каналов. Ввиду того, что циркуляция воздушных потоков осуществляется под воздействием внешних факторов, то для обеспечения достаточной тяги требуется на порядок большая площадь сечения воздуховодов, чем для организации принудительной вентиляции.

Нередко для усиления тяги прибегают к использованию устройств механического действия – дефлекторов. Они просты по конструкции и устанавливаются на выходе воздуховодов. Благодаря особенностям механизма дефлекторы способны разряжать воздух в радиусе своего действия, что ощутимо увеличивает скорость движения воздушных потоков

Важной особенностью при составлении проекта вентиляционной системы является влияние значения температуры окружающей среды на тягу. Так, в летнее время естественная вентиляция практически перестаёт функционировать из-за того, что разница температур снаружи и внутри помещения незначительна

Зачем нужна вентиляционная система?

влажность воздуха в помещении

Благодаря таким системам внутри комнат сохраняют комфортный микроклимат. Решаются сразу несколько важных задач:

Нормализация уровня влажности.

Если воздух слишком влажный – то он уходит из помещений через вытяжку. Благодаря этому не появляется участков комнаты, которые всегда остаются влажными.

Нормализация уровня по углекислому газу.

В помещениях углекислый газ присутствует всегда, но его количество можно и нужно контролировать. Если обустроить хорошие вентиляционные системы, состав воздушных потоков всегда будет обновляться.

Некоторые системы поддерживают дополнительные функции, среди которых часто присутствует фильтрация. Это нужно, чтобы удалять вредные вещества. Функция с подогревом актуальна в холодное время года.

Виды вентиляции по способу подачи

Если основываться на этой характеристике, можно выделить три основные разновидности систем:

Смешанные.
Механические.
Естественные.

Проекты разрабатывают в соответствии с действующими нормативами и условиями эксплуатации у владельцев. Вентиляция помещений сейчас разнообразна.

естественная и механическая вентиляция

Естественная

Естественная вентиляция до сих пор остаётся популярным и распространённым решением для современных пользователей. Движение воздуха связано с естественными факторами, которые мало зависят от воздействия людей. Пример – из-за разницы в давлении между внутренним объёмом и атмосферой снаружи.

Давление внутри помещения должно быть несколько меньше, чем тот же показатель для улицы. Тогда воздух начинает двигаться по установленным каналам.

Пример – специальные каналы, которые организуются в стенах жилых и многоквартирных домах. Доступная цена становится главным преимуществом такого выбора. Не нужно постоянное соединение с электричеством, применение дорогостоящего оборудования.

Движение связано с отрицательной разницей в давлениях, но такое правило действует не всегда. Иногда показатели выравниваются, что связано с прекращением работы системы. Появляться может и обратная тяга. Системы слишком активно реагируют на условия окружающей среды.

Организованная разновидность планируется заранее, монтируется согласно определённым правилам.

Неорганизованная стала обычным делом для старых частных домов, в том числе – сделанных из дерева. Здесь вентиляционное оборудование совсем другое.

Эксплуатация и техническое обслуживание вентиляции

Как и любая внутридомовая система, вентиляция требует технического обслуживания. Осуществлять какие либо действия и вмешательства в работу самостоятельно запрещено. Производить работы по техническому осмотру, плановой и аварийной очистке вентиляционных шахт, имеют право специально обученные сотрудники управляющей компании. Выполнятся текущие осмотры и плановые очистки должны ежегодно, согласно установленного графика. Во время очистки квартирные решетки вентиляционных окон демонтируются и очищаются.

Горизонтальные и вертикальные участки воздуховода очищаются с помощью специального троса со щеткой. Для очистки так же могут применяться специальные химические составы. Наличие тяги проверяют с помощью прибора – анемометра. Так же наличие тяги в вентканале можно проверить при помощи пламени свечи и листочка бумаги. Пламя свечи должно отклоняться в сторону шахты, его должно визуально «всасывать» внутрь канала. Листок же должен попросту «прилипнуть» к вентиляционному окну. Проверяют наличие тяги при открытых окнах и закрытых входных дверях.

Вентиляторы

вентиляторы системы вентиляции

По принципу действия бывают осевыми, радиальными. По функциональным возможностям модели тоже отличаются друг от друга. Осевые механизмы – это традиционная конфигурация. На валу двигателя зафиксирована крыльчатка, воздух захватывается лопастями. Потом потоки перемещаются в нужных направлениях. Реверсное подключение – ещё одно отличие от радиальных разновидностей. То есть, воздушные потоки допускают направление во все стороны сразу. При небольших перепадах давления внутри проходимость сохраняет высокий уровень.

В случае с радиальными конструкциями воздух разгоняется между входящим и выходящим патрубком. Характерна невозможность реверсного движения. На входе и выходе можно создавать серьёзное давление, что тоже выступает в качестве одного из главных отличий.

Монтаж решетки вентиляции

Является заключительным этапом монтажа элементов вентиляционной системы. Монтирование вентиляционной решетки является относительно простым процессом. Монтаж решетки вентиляции можно осуществить следующими методами:

Самый надежный и простой способ – крепление шурупами (дюбелями) к стене. При этом вентиляционная рама устанавливается в воздуховод. Во избежание дребезжания используют прокладки из прорезиненных материалов.

Второй способ крепления – крепление на монтажный клей, жидкие гвозди, силикон. Для надежности контакта необходимо предварительно обезжирить поверхность решетки. Важным моментом клеевого соединения также является обеспечение плотного контакта материалов в начальным промежуток времени.

Установить решетку также можно с помощью пружинных распорных деталей. Иногда данные соединительные элементы идут в комплекте с решеткой при ее покупке. Преимуществом данного соединения является возможность неоднократного снятия решетки.

При любом из перечисленных методов важно обеспечить плотное прилегание решетки к стене. При необходимости для изолирования канала нужно использовать силиконовый герметик

Монтаж вентиляционной системы – ответственный и сложный процесс. Если в каком-либо помещении или здании требуется осуществить монтаж вентиляции, то лучше обратиться к опытным квалифицированным специалистам, которые с легкостью могут решить все поставленные перед ними задачи.

Получить бесплатную консультацию инженера по монтажу вентиляции

Источник

Вентиляционные системы по способу воздухообмена

По способу воздухообмена выделяют два типа систем вентиляции: общеобменную и местную.

Общеобменная

Общеобменная вентиляция предназначена для создания комфортных условий для жизни и работы во всем здании или во всех помещениях, где находятся люди.

Она рекомендуется, когда нет четко выделенных мест, которые требуют интенсивного воздухообмена, например, у конкретного рабочего места.

Она может быть как приточной, так и вытяжной. Приточная характеризуется наличием вентилятора, который прогоняет уличный воздух по трассе воздухопроводов. При этом осуществляется его подогрев или охлаждение и очистка.

Вытяжная общеобменная система оснащена вентилятором, установленным в вытяжном воздуховоде для более интенсивного выведения загрязненных воздушных масс наружу.

Местная

Местная вентиляция используется, как правило, на производстве. Ее устанавливают, когда есть необходимость увеличить подачу свежего воздуха в конкретное место.

И наоборот, быстро удалить воздушные массы, которые сильно загрязнены химическими реагентами или другими вредными примесями. Понятно, что она также может разделяться на приточную и вытяжную.

Из каких элементов состоят самые стандартные вентиляционные установки?

Можно выделить несколько наиболее стандартных компонентов данных изделий. К ним относятся:

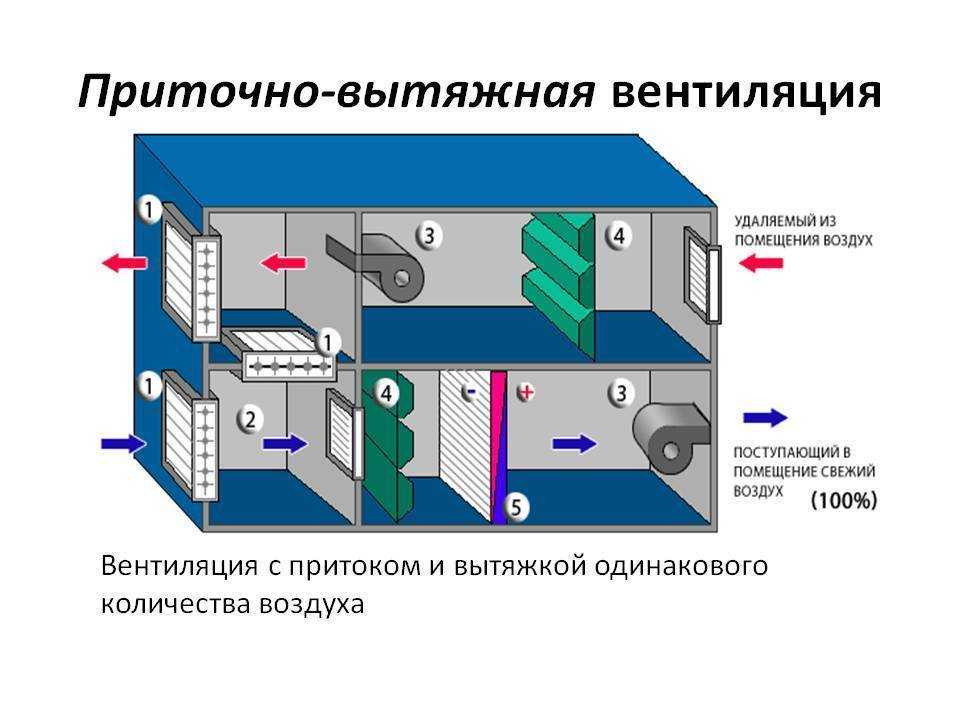

Приточно-вытяжной принцип работы

Вентилятор, за счет которого происходит забор воздуха как внутри помещения, так и снаружи, а при этом он может иметь разную мощность и размеры.

Вентиляционные каналы, через которые происходит прокладка вентиляционных труб, обеспечивающих проведение воздуха, причем все стенки обычно являются идеально герметичными.
Обратный клапан, который не позволяет проникать холодному воздуху в помещение при отключенном оборудовании, а также за счет него отработанный воздух никогда не вернется обратно

При этом установка вентиляционных клапанов считается важной задачей, которая должна быть реализована без каких-либо проблем.
Компоненты для безопасной и автоматической работы, которые обычно являются встроенными элементами любых установок. Именно они обеспечивают легкость и простоту применения данного оборудования обычными пользователями.
Решетки на вентиляционных отверстиях, которые защищают всю систему от проникновения с улицы мусора

Поскольку установка вентиляционной решетки осуществляется снаружи дома, то этот элемент должен быть достаточно красивым, чтобы не портил внешний вид строения.
Элементы для обогрева и очищения воздуха, которые могут иметься не во всех установках, поскольку существенно влияют на их стоимость. При этом именно за счет них получается вентиляционная система, которая будет комфортной и удобной.

Чем отличаются естественная и приточная вентиляция в квартире

Система естественной вентиляции часто используется в жилых домах. Воздух подается в здание без использования электрических воздуходувок. Он поступает в помещения через двери или окна, а выходит через форточку. Вытяжные отверстия располагаются в санитарных комнатах или на кухне. Там отработанная воздушная масса попадает в вентиляционную шахту, поднимается по воздуховоду и выходит через крышу наружу.

Естественная вентиляция работает за счет разницы давления внутри и снаружи и разницы температур.

Схема работы естественной вентиляции.

Естественная вентиляция устарела и работает плохо. Если вы установили пластиковые, герметичные окна, приток свежего воздуха будет меньше. Вентиляционные шахты со временем загрязняются, вам следует обратиться к менеджеру по недвижимости для их очистки.

Единственный способ обеспечить приток воздуха в квартиру при естественной вентиляции – открыть окна. Но вместе с ним в помещение проникают выхлопные газы, шум, пыль и пыльца. Зимой такой способ вентиляции не подходит: в помещениях будет холодно.

Принудительная вентиляция в квартире работает по-другому. Установленный вентилятор нагнетает воздух в помещение в любую погоду. Жильцы квартиры самостоятельно регулируют расход воды, включают и выключают систему в нужное время.

Приточная вентиляция не требует открытия и закрытия окон для притока свежего воздуха. Участие человека ограничивается включением и выключением вентиляторов по мере необходимости.

Особенности создания вентиляционной системы

Первоначально важно разбираться в том, какие имеются разновидности вентиляции. Изначально все типы можно разделить на два разных вида:

Естественная вентиляция, которая обычно формируется в процессе строительства любого сооружения, а при этом предполагает создание различных отверстий в стенах дома или подвальных помещений. Также она может быть реализована за счет полноценного и частого проветривания с помощью открывания форточек или целых окон.
Принудительная система считается на сегодняшний день наиболее актуальной и современной, а при этом для ее работоспособности необходимо наличие специализированного оборудования, которое представлено в виде особых установок, отличающихся друг от друга по мощности и другим параметрам.

Наиболее правильным решением для одного помещения, дома или целого строения является применение принудительной вентиляционной системы, которая обладает определенными положительными параметрами. К ним относится:

Бесперебойная работа оборудования, которая никаким образом не зависит от погодных условий.
Возможность самостоятельно регулировать время работы и мощность определенного оборудования.
Может быть приобретена даже отопительно-вентиляционная установка, которая перед загрузкой свежего воздуха в помещение будет обеспечивать его нагрев, что позволит получить такую атмосферу, которая будет комфортной для любого человека, а также не возникнет ситуации, когда за счет работы системы можно будет застудить комнату.
Можно воспользоваться различными канальными приборами, которые позволят получить качественную систему вентиляции, обслуживающую сразу несколько комнат, что существенно снизит затраты на ее создание, а при этом в каждом помещении будут установлены оптимальные условия.
Установка вентиляционной системы считается довольно простой работой, поэтому при желании можно справиться с ней своими руками, не затрачивая дополнительные денежные средства на работы профессионалов.

Устройство вентиляционной шахты многоэтажного дома и их технические особенности

Вентиляционная шахта многоквартирного дома представляет собой полую шахту, выполненную из монолитных бетонных конструкций, оштукатуренной кирпичной кладки. В домах новой застройки для устройства вентиляции применяются полимерные трубопроводы или трубопроводы из облегченных металлов, аэродинамика в таких воздуховодах повышена, они менее подвержены засорам, легче очищаются. Главными условиями для устройства вентиляционных шахт многоэтажного дома являются:

полная герметичность,
пожаростойкость,
беспрепятственное прохождение расчетных воздушных масс.
возможность технического обслуживания.

Системы вентиляции с индивидуальными каналами выглядят как вентиляционные окна, объединенные в горизонтальный воздуховод, вмурованный в простенки квартиры или смонтированный по стене, уходящий в вертикальную воздушную шахту. Такая шахта обособлена от соседей, вывод воздуха из квартиры происходит в помещении чердака или над кровлей здания. Такие схемы реализованы в малоэтажных застройках.

Преимущество их в том, что запахи соседей не проникают в квартиры друг друга. Минус в том, что тяга становится все меньше с каждым этажом, а на последних этажах может и вовсе отсутствовать или «опрокидываться», то есть работать не на удаление воздуха, а на его приток. Решить эту проблему можно путем устройства принудительной вентиляции, удлинения оголовка вентиляционного канала или установкой дефлектора.

Установка вентиляционного оборудования своими руками

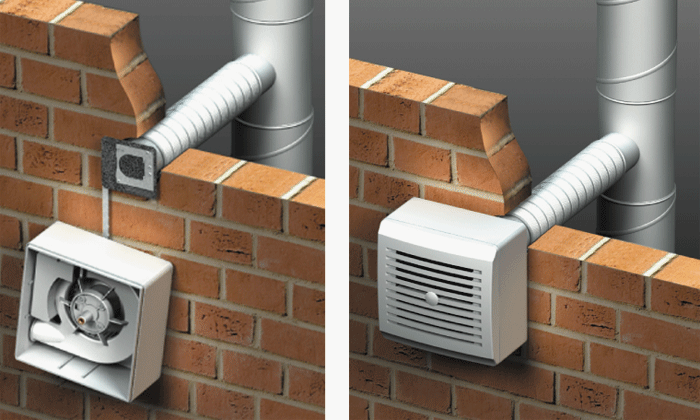

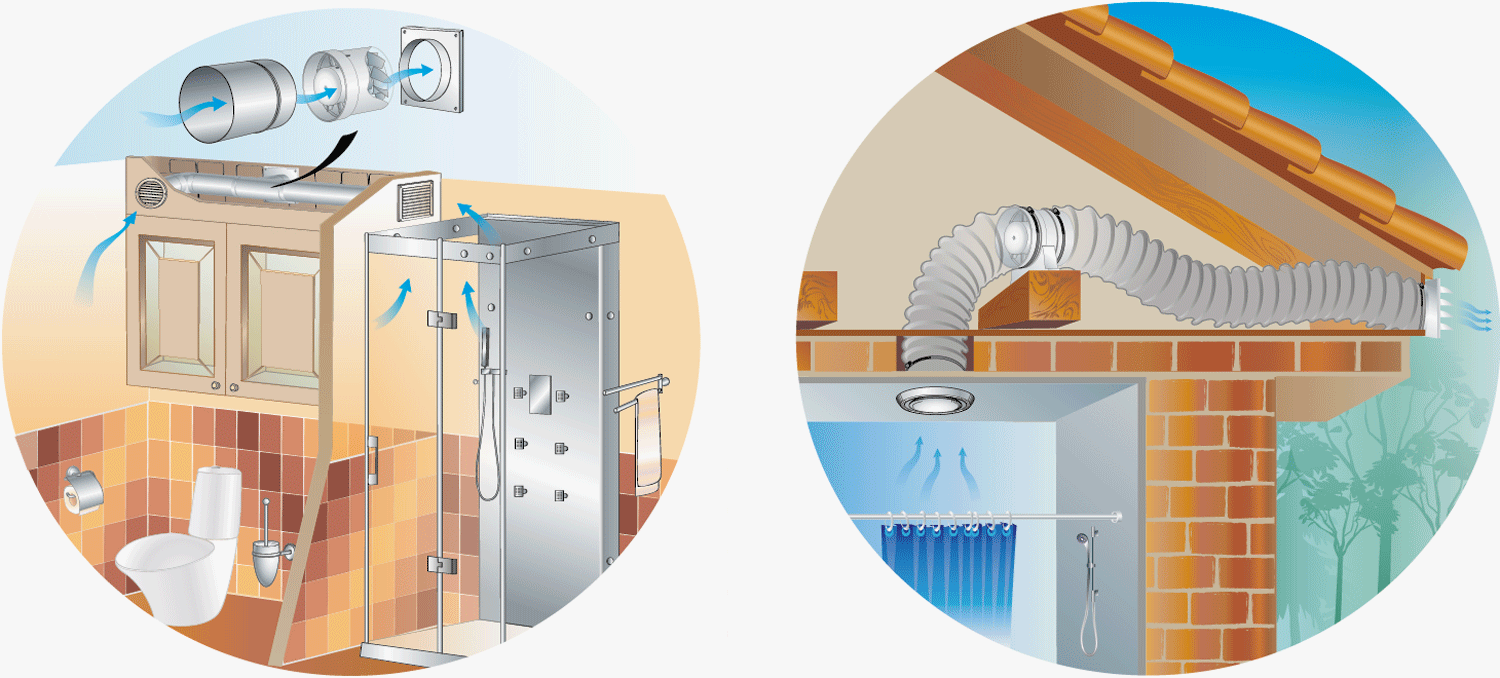

примеры установки бытового вентилятора

Установка вентиляции в квартире чаще всего сводится к реорганизации и усовершенствованию существующей общей системы с естественной тягой. Она дополняется механическими вытяжными устройствами и приточными клапанами. Таким образом, на выходе получается комбинированная вентиляция.

В частных домах чаще устанавливают вентиляцию приточно-вытяжного типа с механическим побуждением.

Такой выбор объясняется большей по сравнению с квартирой площадью и обилием подсобных помещений, в которых тоже необходимо организовать движение воздуха.

Установка принудительной вентиляции в квартире или доме имеет ряд преимуществ:

вентиляция работает автоматически;
поддерживаются расчетные температура и скорость движения воздуха.

В частном доме установка вентиляции приточного типа обеспечивает только приток свежего, очищенного воздуха требуемой температуры. Отток происходит естественным путем через каминные, печные трубы или специально оборудованные вытяжные каналы.

Вытяжная установка вентиляции в частном доме принудительно вытягивает отработанный воздух. Приток в таком случае организовывается с помощью клапанов.

Если хозяин решил самостоятельно оборудовать вентиляцию, при выборе техники следует учесть:

размер помещения;
численность жильцов;
назначение комнаты (спальня, детская, кухня);
на какую сторону света выходят окна;
общую площадь остекления.

Установка приточного клапана вентиляции

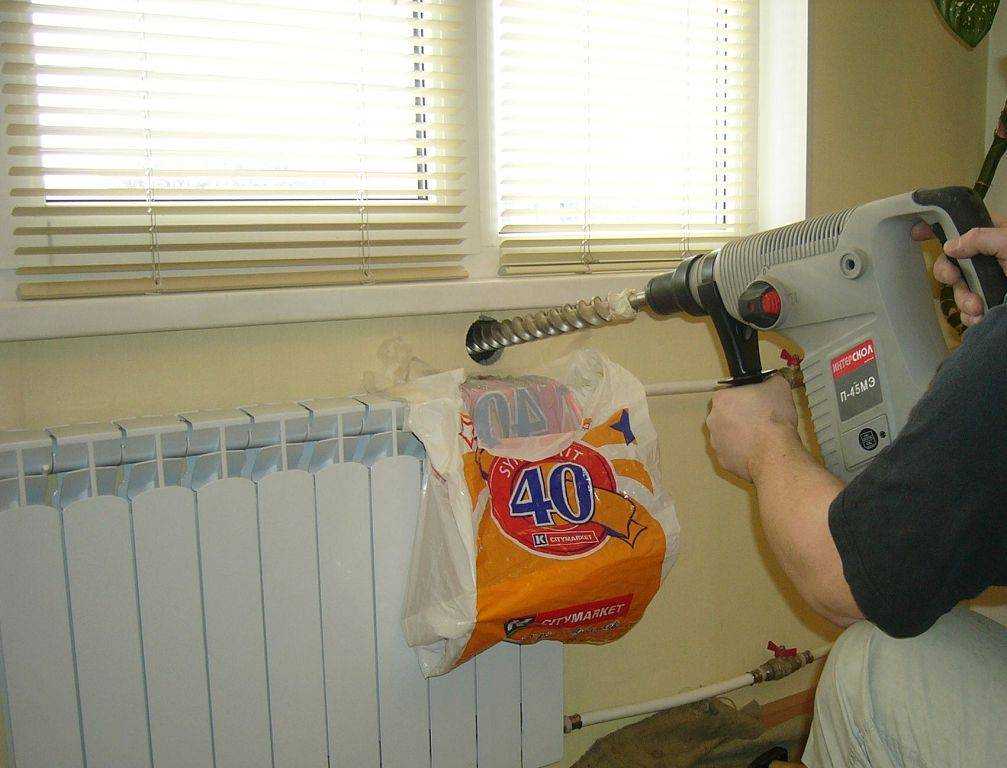

отверстие для приточного клапана

Одним из простых и действенных решений может быть установка приточной вентиляции в помещениях. Сначала нужно выбрать, в какие именно комнаты нужно подавать свежий воздух. В некоторых случаях приточные клапаны монтируются во всех помещениях.

Удобное место размещения приточного клапана – промежуток между радиатором отопления и подоконником. Здесь клапан будет совершенно незаметен, а воздух сначала попадает на теплую батарею и лишь после поступит в комнату.

Чтобы установить приточный клапан, следует проделать в стене отверстие подходящего размера , который указан в инструкции (или чуть больше для свободного продвижения трубы). Отрезается кусок воздуховода на 1 см длиннее, чем толщина стены.

Со стороны комнаты на патрубок надевается шумозащищенный короб и крепится к стене. Снаружи прикрывается решеткой с сеткой.

Существуют механические приточные установки принудительной вентиляции для квартир. Они выполнены в формате моноблока, компактны и замечательно справляются с обслуживанием одного помещения. Воздух перед подачей в комнату подогревается, регулируется интенсивность притока.

Установка вытяжного вентилятора вентиляции

вытяжной осевой вентилятор

Для организации вытяжной вентиляции зачастую достаточно установить вентилятор вместо решеток на кухне или в санузле. Мощность вентилятора следует подбирать в зависимости от размера помещения и его назначения:

P=L * H * W * K,

где L – длина помещения, H – высота помещения, W – ширина помещения, K – коэффициент воздухообмена, зависит от назначения помещения. Для кухни 15 – 20, для туалета 7, для ванной комнаты – 10. Именно в эти помещения чаще всего и нуждаются в установке вытяжной вентиляции, так как температура и влажность в них повышена.

Важно не переборщить с мощностью вытяжки, чтобы сохранился нормальный баланс давления внутри и снаружи дома. Подробнее о различных системах вентиляции и их установке видеоролик:. Подробнее о различных системах вентиляции и их установке видеоролик:

Подробнее о различных системах вентиляции и их установке видеоролик:

Расчет вытяжной вентиляции

вытяжной вентилятор

Расчет вытяжной и приточной вентиляции промышленных помещений начинается с выявления источников ядовитых или взрывоопасных выделений. Далее рассчитывается расход приточного и вытяжного воздуха, достаточного для обеспечения санитарных норм. Если в помещении нет источников вредных веществ, расчет вытяжной вентиляции ограничивается формулой:

O=m * n,

здесь: О – объем воздуха, регламентированный санитарными нормами; m – расход свежего воздуха на одного рабочего в час; n – количество сотрудников.

Величина m определяется СНиП на каждого сотрудника:

при наличии проветривателей m=30 кубометров в час;
без притока воздуха m=60 кубометров в час.

Зачастую вредные вещества выделяются по всему объему цеха и необходимо уменьшить их концентрацию до ПДК в месте нахождения людей, после чего отвести с помощью механической вытяжной вентиляции. Нормы ПДК можно найти в специальной литературе, для каждого вредного вещества существует свой порог. Рассчитаем объем свежего воздуха, необходимый для разбавления до ПДК:

О=Мв\(Ко-Кп),

здесь: Мв – вес вредного вещества, поступающего в воздух за 1 час; Ко – удельная концентрация вредного вещества в воздухе помещения; Кп – концентрация вредного вещества в приточке. Зная необходимый объем воздуха, можно подобрать мощность двигателя для вытяжной вентиляции.

Если в цеху выделяется несколько вредных веществ, расчеты выполняются по каждому из них отдельно и потом суммируются. Для определения общего воздушного баланса помещения складываются расходы всех местных вытяжных вентиляций для пайки и суммарный приток.

Чтобы определить количество приточного воздуха, рассчитываем излишки теплоты:

W=Ol + [3,6q – c * Ol(Tr – Tp)/c(T1-Tp)],

здесь: Ol – объем удаляемого локальными вытяжками воздуха; q – количество тепла, выделяемого станками и продукцией; c – теплоемкость, берется из справочника, равняется 1,2; Tr – температура удаляемого из рабочей зоны воздуха; Tp – температура притока; T1 – температура удаляемого из всего помещения воздуха.

Естественного типа

расчет вентиляции для жилых домов

Рассмотрим, как рассчитать вытяжную вентиляцию естественного типа. При таком виде воздухообмена отработанный воздух вытягивается через шахты. На его смену через специально оборудованные или стихийно возникающие щели поступает свежий воздух с улицы.

Рассчитываем разность давлений на концах вытяжного канала в Паскалях:

∆H=g*L(Ωh-Ωb),

здесь: g – 9,8 – ускорение свободного падения, L – длина воздуховода, Ωh – плотность воздуха на улице, Ωb – плотность воздуха в воздуховоде.

При аэрации в помещение проникает количество воздуха, определяемое по формуле:

O=3,6*Q/(tv–tp),

здесь: 3,6 – удельная теплоемкость, Q – суммарный теплоприток, tv – температура выдува, tp – температура притока.

Для самого длинного воздуховода рассчитывается потеря давления, равная суммарной потере давлений всех отрезков.

На одном участке потеря давления вычисляется так:

P=r*L + z,

здесь r – потеря давления на отрезке, L – длинна отрезка воздуховода, z – потери от сопротивления.

Калориферы-нагреватели

При заборе воздуха организует предварительное повышение температуры потока. Опция отличается эффективностью при любых сценариях использования. При замкнутом контуре КПД нагревания остаётся максимально высоким. После попадания внутрь жилья характеристики не меняются существенно. Система автоматики часто дополняется не одним обогревателем, а сразу несколькими.

Заключение

Систему не всегда стоит обустраивать сразу со всеми решениями, которые существуют на рынке. Выбор определяют потребности заказчика и возможности мастера, отвечающего за решение проблемы. Предварительные точные расчёты помогают избежать переплат. Так будет проще определиться с тем, какие именно функции самые важные для того или иного дома, квартиры

Важно обращать внимание не только на личный уют, но и поддержание здоровой обстановки в целом. Свежий воздух укрепляет иммунитет, избавляет от большого количества негативных эффектов. Правильная организация самих систем тоже имеет значение

Правильная организация самих систем тоже имеет значение.
