Канализационные трубы для наружной канализации: виды и обзор лучших марок

Пластиковые канализационные трубы.

Такой вид труб постепенно и уверенно вытесняет с обихода чугунные трубы, но широко и везде применять такие трубы не получается, в связи с этим их конструкцию необходимо модифицировать.

Модификации пластиковых канализационных труб.

• Трубы из поливинилхлорида;
• Полипропиленовые трубы;
• Гофрированные трубы из полиэтилена.

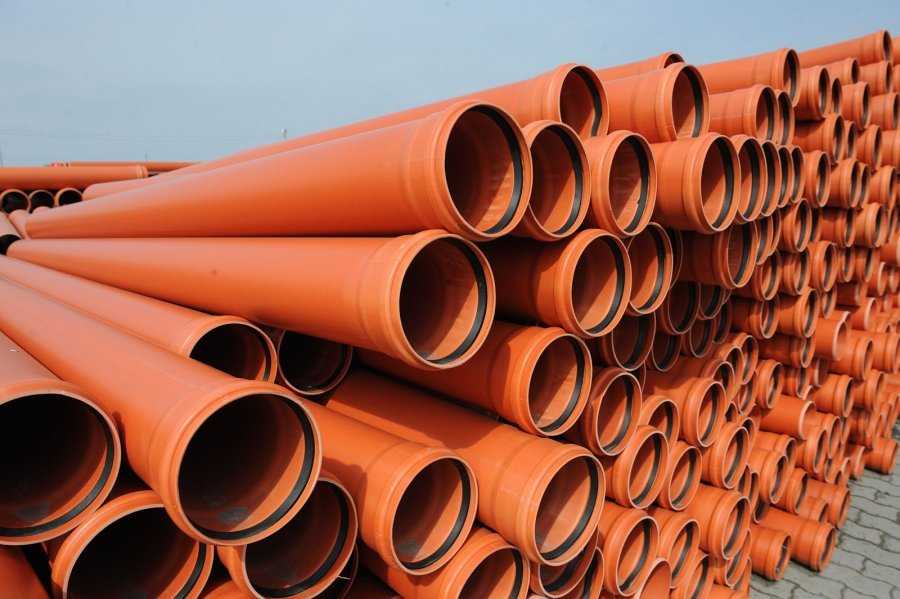

Канализационные трубы из поливинилхлорида (ПВХ) — для применения в наружных канализационных системах. Имеют прочность механическую и химическую, обладают высокой устойчивостью к перепадам температур, могут быть оранжевого и серого цвета. Но даже при хорошей термоустойчивости, следует помнить, что высокая температура разрушает этот материал. При постоянной эксплуатации верхняя допустимая граница рабочей жидкости не должна превышать 40 градусов. При ненадлежащем использовании срок службы данного вида труб резко сокращается. Трубы из ПВХ имеют подразделение по прочности: SN2 – легкие, SN4 – средние, SN8 – тяжелые.

Полипропиленовые канализационные трубы (ПП) — это трубы серого цвета, самые распространенные из пластиковых труб. Превосходят труб ПВХ по характеристикам теплостойкости и жесткости. При этом ПП трубы не советуется использовать для наружной канализации.

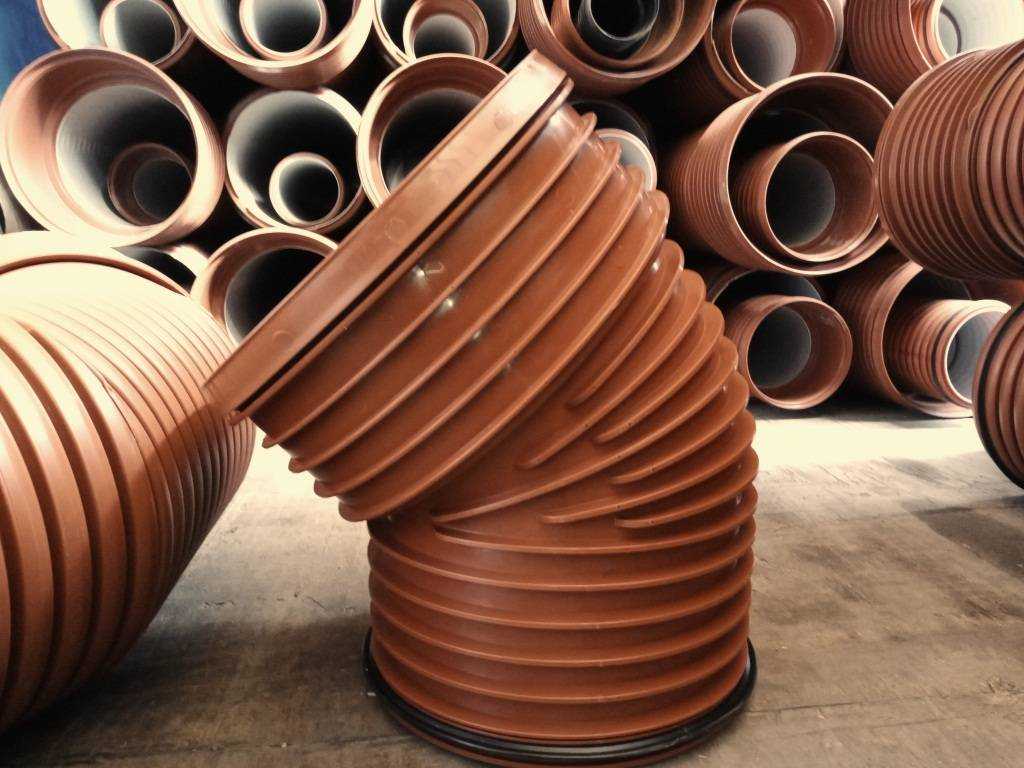

Канализационные гофрированные трубы из полиэтилена — применяются в локальных канализационных системах (строительство коттеджей, городской канализации), широко используются для наружных водопроводов. Для такого вида труб характерны большие размеры, в диаметре от 250 и до 850мм. Рекомендованная глубина монтировки около 15 метров. Из-за наличия гофрированной стены — прочные и жесткие, с гладкой внутренней стороной.

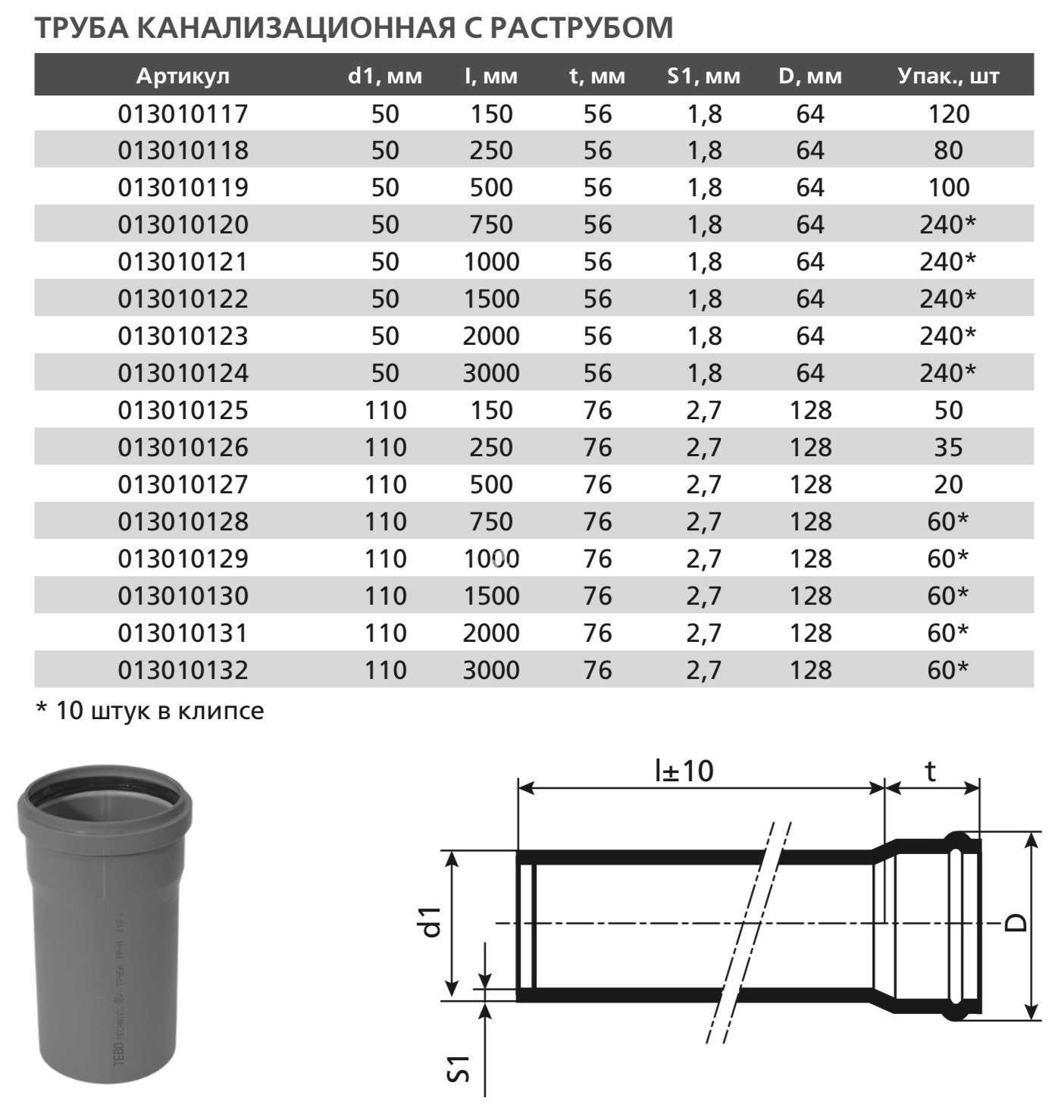

Соединение канализационных пластиковых труб в раструб

Существует несколько стандартов пластиковых канализационных регламентирующих длину и диаметр. Из труб собираются разные конструкции для конкретной канализационной системы.

Метод соединения труб при помощи способа «в раструб» довольно популярен. Соединение труб для канализации «в раструб» осуществить своими руками довольно просто. Для этого необходимо выполнить следующие действия:

• Зачистить от загрязнений места состыковки (конец трубы и раструб).

• Проверить наличие резинового уплотнительного кольца в раструбе, подобранное идеально по диаметру.

• Нанести силиконовую смазку на стыковочный конец трубы. Трубу необходимо вставить в раструб до упора и сделать на ней отметку, на какую глубину она погрузилась.

• Далее необходимо немного уменьшить глубину стыковки, вынуть трубу на 1 сантиметр от поставленной отметки. За счет этого движения резиновое уплотнительное кольцо в раструбе надежно обжимает свободный канал между соединяемыми трубами.

Монтаж канализации

Выше были рассмотрено, что представляет собой внутренняя канализация для частного дома как правильно ее смонтировать в соответствии со строительными нормативами СНиП 2.04.01-85, после изучения представленной информации заказчик может с высокой степенью понимания проконтролировать работу наемных специалистов.

Следует отметить, что прокладка труб с раструбным соединением не является сложной задачей даже для неподготовленного пользователя, поэтому монтаж канализации в частном доме при наличии необходимого инструмента и простой разводке по силам провести и самому хозяину. Перед началом работы следует сделать чертеж канализационной сети на миллиметровке или листах в клеточку в определенном масштабе – это позволит точно рассчитать нужный метраж труб ПВХ, количество отводов, тройников и крестовин, прочих комплектующих.

Трубы для внутренней канализации

Канализационная система предназначена для сбора стоков от сантехнических приборов и транспортировки их к месту переработки (септик) или сброса в центральную сеть. По способу монтажа разделяется на внутреннюю и наружную. Для каждой сети применяются специализированные трубы. Причина – разница условий эксплуатации.

Схема внутренней канализации

Общие требования к трубопроводам внутренней канализации:

• Для отвода от сантехнических приборов устанавливаются трубопроводы диаметром 50 мм.
• Подключение к центральному стояку через патрубок 110 мм.
• Диаметр центрального канализационного стояка – от 110 до 160 мм.
• Материал изготовления механически прочный, не разрушается под воздействием солнечного света. Исключение – применение схемы скрытого монтажа.

Способ соединения патрубков – раструбный, с использованием резиновых уплотнителей или специального герметика. Во время установки необходимо соблюдать уклон, чтобы обеспечить самотек отходов. Если это невозможно, обустраивают напорную систему канализации.

Как соединить металлические канализационные трубы

Соединять металлические канализационные трубы можно используя один из этих способов – сваркой и монтажом в раструб. Установка в раструб, обычно, используется, когда происходит соединение чугунных, в то время, как сварные соединения применяются во время соединения стальных.

Соединение чугунных труб

Как уже упоминалось ранее, их соединение происходит с помощью раструбов. Последовательность подобного монтажа следующая:

1. Ту сторону чугунной трубы, которая без раструба, нужно вставить в раструб уже поставленной.
2. Зазор между внутренними краями раструбами и смонтированной хвостовой стороной трубы следует уплотнять льняной паклей. Для этого подготовленной специальной деревянной лопаткой, ударяя по ней молотком, забиваете в зазор раструба, намотанный первый слой пакли. Во время работы нужно следить, чтобы во время заполнения зазора пакля не проникла вовнутрь трубы, т.к. это со временем приведет к появлению засоров. К завершению работы паклей должно быть забито 2/3 полости раструба.
3. Тот пространство, которое осталось после уплотнения паклей следует заполнять уплотнителем без каких-либо пропиток.
4. Следующим этапом будет заполнение цементным раствором, который готовится в пропорции 9 к 1 (9 – цемента, 1 – вода). Полученный раствор требуется утрамбовать с усердием в раструбе, а после этого накрывать увлажненной тряпкой. Мокрая тряпка нужна для того, чтобы во время высыхания цемента в нем не появлялись трещины. Кроме цементного раствора можно применять битумную мастику, асбестоцементную смесь или силиконовый герметик.

Этот способ применяется для соединения чугунных конструкций друг с другом, но встречаются такие ситуации, что необходимо соединить чугунную с пластиковой. В подобных ситуациях следует применять специальные муфты и переходники. Они предназначены для соединения канализационных труб различного диаметра или выполненных из различных материалов.

Для того, чтобы сделать качественный переход из чугунной в пластиковую, следует внутреннюю поверхность раструба чугунной тщательно очистить и вытереть, а после этого нанести на нее силиконовый герметик. После этого герметик нужно наносить еще и непосредственно на переходник, а затем уже вставлять в раструб переходник. Герметичным это соединение станет тогда, когда герметик полностью застынет.

Соединение металлических канализационных труб видео:

Соединение стальных труб

Когда требуется выполнить соединение стальных конструкций, то применяется сварка. В этом случае важным моментом будет качественное и профессиональное выполнение работы с учетом всех особенностей процесса. Но даже если вы решите сделать все своими руками, купив хороший сварочный аппарат и правильно выполнив всю работу, то в итоге все равно получается очень ненадежная конструкция. Все дело в том, что непосредственно стальные не слишком подходят для канализационных нужд. К тому же сварочные швы в сравнении с остальной поверхностью будет чрезвычайно подверженным воздействию коррозии. Другими словами, только делая канализационную систему вы уже понимаете, что у нее имеются слабые стороны, которые с течением времени приведут к утечкам.

Естественно, что кроме сварных соединений для стальных можно использовать резьбовые соединения. Так, например, фитинг-американка – самый популярный из подобных разъемов. Он представляет собой 2 концевика, соединенные накидной гайкой между собой.

Подготовка

До того, как начинать соединять канализационные трубы следует выполнить определенные подготовительные работы:

1. Стоит убедиться, что вы купили все необходимые и сопутствующие товары и материалы и, что во время монтажа не выяснится, что нет специального клея или термоустойчивых рукавиц;
2. Проведите разметку расположения коммуникаций, сделайте подготовку рабочему участку и обрисуйте для себя план нахождения;
3. По плану размещения приступайте к разметке заготовок и их распилу. Для того, чтобы не было расхода лишнего материала раскраивайте заготовки от более габаритных к меньшим размерам;
4. Для того, чтобы можно было максимально удобно стыковать трубы, места распилов следует зачищать от появившихся заусенец, вытереть от возможных загрязнений, а также провести обезжиривание;
5. Если предстоит соединять металлические трубы, то на них нужно нанести внутреннюю или наружную резьбу.

Особенности обустройства наружной системы канализации

Внутридомовая или внутриквартирная канализация требует использования фитингов. Иной случай — наружная система. Прокладывается она на придомовой территории. Обязательное условие – обустройство колодцев. Такие сооружения позволяют без затруднений очистить канализацию. Узнав, как соединяются канализационные трубы, очевидным становится то, что наружная система предусматривает использование бОльших по диаметру труб.

После окончания подготовительных работ, можно приступать к делу. Виды канализационных труб и соединений предвидят два варианта выполнения работ: разъемные и неразъемные соединения.

Для наружной канализации потребуется обустроить смотровые колодцы

Особенности соединения труб разного диаметра

Переходник для соединения труб разного диаметра

Если необходимо соединить участки канализации разного диаметра, стоит использовать специальные переходники. Эти элементы изготавливают из разных материалов. Их используют в системах водоснабжения, канализации, вентиляции.

Переходные элементы для соединения труб разного диаметра делятся на концентрические (для вертикальных коммуникаций) и эксцентрические (используются в горизонтальных конструкциях). Они бывают полипропиленовыми, стальными, чугунными, полиэтиленовыми, латунными.

По способу монтажа переходники бывают:

• Компрессионные – для создания надежного соединения их требуется спаять.
• Резьбовые – элементы накручивают на трубы разного диаметра.
• Пресс-фитинги предназначены для создания неразъемных узлов трубопровода.

Канализационные коммуникации зачастую требуют стыка труб, выполненных из разных материалов. Для этой цели применяют специальную резиновую манжету, способную обеспечить наружный и внутренний переход. В последнем случае изделие вводят в раструб чугунной трубы, что позволяет подсоединить к ней полимерный участок канализации. Такие стыки не нужно дополнительно герметизировать, поэтому надобность в специальных составах отпадает. При наружном переходе трубы соединяются без подключения манжеты.

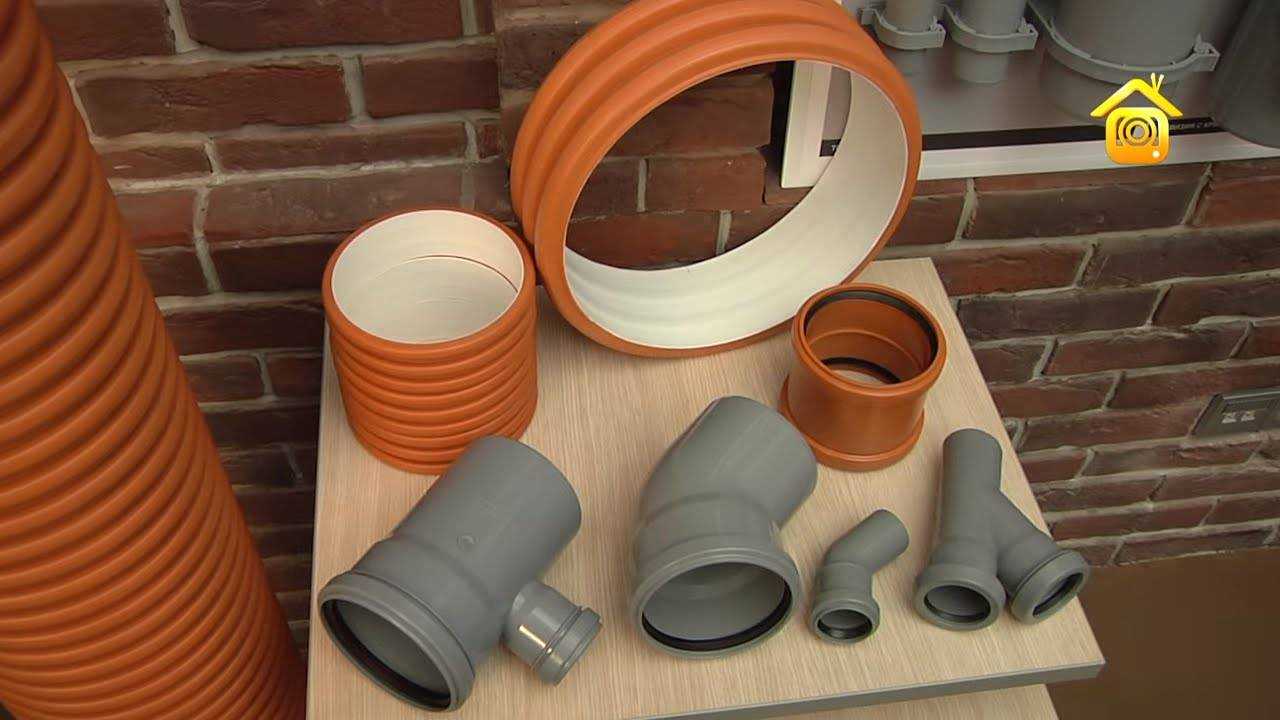

Фитинги, используемые для сопряжения канализационных труб разного диаметра:

• Сварные. Устанавливают посредством применения сварочного аппарата. Их оснащают резьбой и уплотнителями.
• Склеиваемые. Чтобы их стыковать с трубами, нужно использовать специальные составы.
• Резьбовые. Имеют резьбу и применяются для сопряжения небольших труб.
• Резиновое кольцо – распространенная разновидность переходников, применяемых во время установки канализационных конструкций различного назначения. К основному преимуществу таких изделий относят высокую герметичность стыков.

Особенности неразъемных методов соединения

Неразъемные соединения делятся в зависимости от используемой методики:

• «в раструб». Для его осуществления необходимо соединить раструб с резиновым кольцом и гладкий конец трубы, предварительно очистив и обезжирив поверхности. Обязательно снимите фаску с гладкого конца. Соединяющиеся поверхности тщательно смажьте силиконовой смазкой и проследите за тем, чтобы совпала их продольная ось. Гладкий конец необходимо вставить в раструб. Не задвигайте трубу дальше монтажной метки;
• с помощью сварки: в раструб и встык. При использовании первого метода оплавляется с помощью сварочного аппарата внутренняя часть раструба одной трубы и внешняя поверхность гладкого конца второй. При сварке встык необходимо оплавить концы, которые будут соединяться и непосредственно само место соединения. Для этого используется умеренное давление;
• путем склеивания. Понадобится специальный клей, которым смазываются соединяющиеся концы. Выбор клея зависит от материала труб. Металлические и пластмассовые образцы требуют БФ-2, полимерные и металлические – эпоксидный, резиновые и металлические – 88Н.

Сравнение характеристик различных материалов и советы по выбору

Полиэтиленовые трубы дешевле остальных, но расчет и монтаж даже раструбных фитингов сложней, потому что движение воды в обратном (относительно уплотнителя) направлении повышает нагрузку на резиновое кольцо. Если систему спроектировали и смонтировали с ошибками, то через 3-5 лет уплотнительное кольцо усохнет, и соединение даст течь.

Для подключения к унитазу используйте любой вид труб, при низких температурах срок службы одинаков. Для ванны и раковины используйте полиэтиленовые или полипропиленовые трубы. Из-за слива воды температурой свыше 50 градусов ПВХ труба деформируется, и на стыках появится течь.

Для подключения стиральных машин используйте только полипропиленовые трубы. Стиральные машины рассчитаны на нагрев воды до температуры 90 градусов, что губительно для ПВХ и полиэтилена. Для стояков используйте ПВХ трубы – они недороги, прочны. Пока горячая вода доберется до стояка, температура понизится, скорость движения по вертикальной трубе возрастет, и температура не повредит материалу труб.

Для напорной канализации после насоса устанавливайте полиэтиленовую трубу высокого давления со сварными фитингами или сварным швом. Трубы с раструбными фитингами ненадежны при работе под давлением, резина уплотнителя усохнет через 3-5 лет, и придется сильно потратиться на ремонт.

Для наружной канализации используйте толстостенные полиэтиленовые трубы со сварными фитингами или ПВХ и полипропиленовые гофрированные трубы и фитинги, предназначенные для укладки под землей. Они изготовлены из материалов желтого и оранжевого цветов и имеют двухслойную структуру, повышающую жесткость. Такие трубы в 2-4 раза дороже обычных и выдерживают давление грунта.

ПЭ-трубы КОРСИС и КОРСИС Эко

Полиэтилен — ещё один полимер. Трубы КОРСИС и КОРСИС Эко делают из полиэтилена высокой плотности (ПВП) и добавляют внешний гофрированный слой. Он повышает кольцевую жёсткость, поэтому изделия подходят для наружной канализации.

Полиэтиленовые трубы КОРСИС

Преимущества:

• долговечность,
• лёгкость,
• эластичность,
• устойчивость к морозам до −60°С,
• устойчивость к кислотам и щёлочам,
• звукоизоляция,
• полированная внутренняя поверхность.

Недостатки:

• чувствительность к солнечному свету,
• максимальная температура транспортируемого вещества: 80°С.

Трубы из полиэтилена высокой плотности, в отличие от ПВХ, переносят низкие температуры. При этом они тоже лёгкие, обладают эластичностью и более надёжны для наружного трубопровода.

Компания «Современные идентификационные системы» продаёт полимерные трубы из ПВХ и полиэтилена высокого давления. СИС — официальный дистрибьютор «Группы Полипластик» — производителя пластиковых труб для канализации, водопровода, отопления. СИС продаёт изделия «Группы Полипластик» по ценам от производителя, а также помогает выбрать материал для трубопроводов.

Трубы для канализации из чугуна

Чугунные трубы использовались массово при строительстве во времена СССР. Используются они и сейчас, но все больше вытесняются из сферы строительства другими видами труб. Это вызвано следующими причинами:

1. Большой вес изделий;
2. Ударная хрупкость чугуна;
3. Усложненная герметизация стыков;
4. Шероховатость внутренней поверхности.

Трубы из чугуна отличаются большой массой. Один погонный метр трубы диаметром 100 мм весит почти 21 кг. Такой вес обусловлен толщиной стенок изделия.

Увеличенная толщина стенок необходима для придания прочности трубе. Серый чугун хрупок и обладает очень низкой ударной прочностью.

Монтаж чугунных труб осложняется их большим весом и хрупкостью, для проведения работ необходимо несколько человек. Соединение труб производится с помощью раструбов. В стык зачеканивается каболка (витое полотно) и заливается пескоцементным раствором.

Раньше заливку часто производили плавленой серой, но при этом нужно было соблюдать меры предосторожности – пары серы ядовиты.

Разборка системы из чугуна также имеет свои сложности. Сначала нужно вычистить уплотнение, затем вынуть трубу из раструба. При проведении этих операций раструбы часто лопаются.

Повышенная шероховатость внутренней поверхности делает канализацию из чугуна склонной к зарастанию и образованию засоров.

Но наряду со всеми этими недостатками чугунные трубы имеют и весомые достоинства:

1. Слабая подверженность коррозии;
2. Продолжительный срок службы;
3. Термическая стойкость;
4. Нейтральность к агрессивным средам;
5. Высокая степень шумопоглощения;
6. Универсальность применение (наружные и внутренние сети).

В наше время выпускаются чугунные трубы из модифицированного чугуна (ВЧШГ). Изменение структуры производится с помощью магния. При этом повышается ударная прочность, степень шумопоглощения, снижается общая шероховатость. Для наружной защиты применяется оцинкование и покрытие лаком, соединение производится в раструбы с резиновым кольцевым уплотнением. Главный недостаток труб этого вида – высокая цена, она превышает стоимость полимерных аналогов в 4 – 5 раз.

Выбираем детали для трубопровода

Прежде всего определяемся с материалом, из которого изготовлены элементы.

Вариант #1 — чугунные трубы

Некоторое время назад альтернативы таким деталям просто не было. К числу их преимуществ можно отнести долговечность, такие трубы служат более полувека, высокую прочность и огнестойкость. При этом чугун недостаточно устойчив к ударным точечным нагрузкам, от которых его нужно по возможности беречь. К недостаткам материала можно отнести очень большой вес, высокую стоимость и сложный монтаж. Кроме того внутренняя поверхность таких труб шероховата, что способствует отложению наслоений, которые по истечению времени могут полностью перекрыть путь нечистотам.

Вариант #2 — изделия из полипропилена

Достоинствами таких элементов считается устойчивость ко всем типам коррозии и растворам солей, щелочей и кислот, долговечность, высокая термостойкость. Последнее качество позволяет деталям легко переносить как низкие, так и высокие температуры, что дает возможность прокладывать их практически в любых условиях.

Еще одно достоинство – повышенная огнестойкость. Полипропилен способен довольно длительное время выдерживать воздействие  огня и не выделять при этом токсичных веществ. Привлекательна и доступная стоимость. Некоторую сложность представляет монтаж деталей, для которого требуется специальное оборудование.

Наибольшей популярностью пользуются пластиковые трубы для канализации. Они отличаются легкостью, простотой монтажа и гладкой внутренней поверхностью, что предотвращает появление наростов на внутренних стенках деталей

Вариант #3 — детали из ПВХ

Могут изготавливаться из не пластифицированного или из пластифицированного поливинилхлорида. Характеристики изделий из этих материалов сходные. К преимуществам труб из ПВХ относятся низкий коэффициент температурного расширения, что позволяет изделиям не увеличиваться и не провисать при нагреве, а так же устойчивость к уф-излучению. Кроме того выпускается очень большой ассортимент фасонных элементов, что дает возможность собрать трубопровод любой конфигурации.

К недостаткам изделий относят хрупкость при низких температурах, низкую устойчивость к возгоранию и выделение токсичных веществ в процессе горения, а так же чувствительность к некоторым химическим веществам.

Чугунные трубы

Чугунные трубы делятся на материалы из серого чугуна и ковкого чугуна. Серый чугун плохо сопротивляется динамическим нагрузкам: например, проезд машин над линией канализации. Ковкий чугун отлично выдерживает любые нагрузки и в отличие от других чёрных металлов не ржавеет.

Старые чугунные канализационные трубы

Достоинства:

• высокая прочность,
• долговечность,
• устойчивость к низким и высоким температурам,
• простой монтаж,
• сопротивляемость коррозии.

Недостатки:

• большой вес,
• шероховатость внутренних поверхностей,
• неустойчивость к солям и солевым растворам,
• высокая стоимость.

Чтобы привезти и установить чугунные трубы понадобится специальная техника. Затраты на сам материал складываются с затратами на постройку канализационной системы. При этом после установки канализация не гарантирует долгий срок безупречной работы из-за возможности заиливания.

Углы для соединения канализационных труб

Во время создания домашней канализационной системы собственными руками следует помнить, что для обеспечения ее нормальной работы их следует укладывать под небольшим уклоном. Уклон не должен быть менее «0,02». Что это значит? Это значит, что если общая длина трубопровода 1 метр, то на концах трубы должен быть перепад высоты равный 2 см.

При этом если планируемый объем стоков не будет большим, то этот параметр наклона должен быть увеличен и составлять «0,03».

В общем, углы соединения возможно рассчитать своим силами, используя формулу:

Или же сделать все проще и пользоваться уже готовыми решениями:

Какой вариант соединения канализационных труб наиболее надежный

Самый простой вид соединения — “в раструб”. Его может выполнить даже не специалист. Главный гарант герметичности — резиновое кольцо раструба. Раструб обязательно направляется в противоположную сторону от того, куда направлена вода.

Сварка — это весьма сложный метод. Вам понадобится специальное оборудование, но надежность такого метода очень высока.

Сварка — надежный метод, но он требует применения специального оборудования и навыков работы с ним

Взаимное проникновение клея на молекулярном уровне — залог высокой прочности соединения при использовании клея. Обязательно очистите от загрязнений поверхности, которые планируете склеить. Их также нужно обезжирить. В этом случае действовать нужно очень оперативно.

Фитинги фиксируются с помощью уплотнительных колец. Монтаж проводится самостоятельно. Такой метод подходит для труб небольшого диаметра. Фиксируйте трубы таким образом, чтобы к местам соединений был постоянный доступ, и можно было избавиться от засоров. Перед тем, как соединить канализационные трубы ПВХ, не требуется особой подготовки, в отличие от металлических моделей.

Советы помогут обеспечить герметичность системы и избавят вас от необходимости постоянно проводить ремонты. Некачественное соединение может стать причиной неприятных сюрпризов, связанных с протеканиями или прорывами.

https://youtube.com/watch?v=anc8UzZBGzU

№3. Поливинилхлоридные (ПВХ) канализационные трубы

Для обустройства внутренней канализации ПВХ-трубы считаются чуть ли не самым подходящим вариантом. В процессе производства к поливинилхлориду добавляют некоторые другие вещества, в составе которых стабилизаторы и полимеры. Из разогретой массы формируют элементы требуемой формы.

ПВХ-трубы могут быть двух видов:

• трубы из пластифицированного ПВХ (PVC) имеют хорошую эластичность и невысокую прочность;
• трубы из непластифицированного ПВХ (PVC-U) получаются более жесткими и устойчивыми к агрессивному воздействию.

Конечно, лучше применять непластифицированный ПВХ, но на практике используются оба вида труб. Диаметр изделий колеблется от 2 до 20 см.

Основные преимущества:

• доступная цена;
• небольшой вес;
• простота монтажа. Отдельные участки труб соединяются муфтами и соединительными кольцами – все обходится без сварки;
• низкий температурный коэффициент расширения. При кратковременном или постоянном повышении температуры стоков трубы не будут провисать;
• достаточная прочность и долговечность до 50 лет;
• достаточная устойчивость к ультрафиолетовым лучам, так что некоторые участки труб можно не бояться пускать по открытой поверхности;
• устойчивость к коррозии и некоторым агрессивным веществам;
• благодаря гладкой внутренней поверхности со временем стенки не заиливаются.

Минусы:

• ограниченный температурный диапазон эксплуатации. При постоянном воздействии отрицательных температур трубы становятся хрупкими и теряют герметичность, а при постоянном воздействии температур выше +60…+700С материал способен деформироваться и также теряет целостность;
• недостаточная огнестойкость;
• внутренние стенки ПВХ-труб более гладкие, чем у чугуна, но со временем на них все равно будет появляться налет. К тому же, с годами внутренний диаметр изменяется. В результате воздействия высоких температур круглое сечение трансформируется в эллипсовидное, а это ухудшает пропускную способность и способствует возникновение течи;
• некоторые агрессивные вещества, содержащиеся в стоках, все же могут привести к постепенному разрушению труб.

Для обустройства внутренней канализации из ПВХ труб используются соответствующие соединительные элементы. В их числе колено, предназначенное для поворота трубопровода под углом от 20 до 87 градусов, тройник для обустройства разветвлений, крестовина для соединения четырех труб, и редукция для соединения участков труб разного диаметра.
