Кабельные лотки. виды и монтаж. применение и параметры

Металлорукав

Максимальную защиту кабельных коммуникаций обеспечивает металлорукав – канал из стальной оцинкованной ленты. Проводам, проложенным в такой внешней оболочке, не страшны ни механические повреждения, ни возгорание, ни воздействие окружающей среды. Одно из главных преимуществ металлорукава – его защищенность от коррозии, значительно увеличивающая срок службы изделия.

Металлорукав для кабеля от EKF выпускается в двух вариантах:

• РЗ-ЦХ – негерметичный металлорукав из стальной оцинкованной ленты с хлопчатобумажным уплотнением.
• ПВХ РЗ-ЦП – герметичный гибкий металлорукав с изолирующим покрытием из ПВХ. С точки зрения характеристик защиты, это оптимальный вариант для систем вентиляции, обогрева, при транспортировке сыпучих веществ и т.д.

Прокладка взаиморезервируемых кабелей в лотках требования

Наиболее простым и экономичным способом является прокладка электрических кабелей в траншеях. Их количество ограничено, поскольку снижается пропускная способность под взаимным тепловым влиянием.

Чтобы обеспечить надежность электроснабжения, практикуется прокладка взаиморезервируемых кабелей в траншее. Это гарантирует бесперебойную подачу электроэнергии в случае выхода из строя одного из них.

Необходимость взаиморезервируемых кабелей

Для прокладки таких кабелей используются раздельные траншеи.

Непосредственная прокладка выполняется в виде змейки, чтобы компенсировать температурные деформации, а также возможные смещения почвы.

При пересечении площадей или улиц в населенных пунктах трубы или специальные блоки. Дно каждой траншеи должно быть подсыпано песком или землей, толщиной слоя не менее 10 см.

Надежная защита обеспечивает бесперебойную работу кабельных линий. По различным причинам случаются повреждения основного кабеля, и тогда в работу включается резервная линия.

Это дает возможность без спешки тщательно обследовать поврежденный участок, выявить и устранить неисправность.

Для того, чтобы вся система работала нормально, необходимо строго соблюдать определенные правила прокладки таких кабелей.

Как правильно проложить кабель

Технологически правильная прокладка взаиморезервируемых кабелей в траншее производится в отдельных трассах. Между разными траншеями должно соблюдаться минимальное расстояние в один метр.

Если же прокладка выполняется в одной общей траншее, то группы кабелей располагаются на расстоянии не менее одного метра друг от друга.

В особых случаях, расстояние между отдельными траншеями может увеличиваться до трех метров.

Совместная прокладка кабелей допускается только при условии надежной защиты от возможных повреждений, вызванных короткими замыканиями.

Чтобы защитить силовые кабели от механических повреждений используются специальные железобетонные плиты, стенки из кирпича или блоков.

Защита кабелей, напряжение которых более 1000 вольт, производится на всем их протяжении.

Провода с напряжением до 1000 вольт надежно защищаются только в тех местах, где проводятся частые раскопки.

Для обратной засыпки используется земля, которая была вынута из траншеи, очищенная от всех видов строительного мусора.

Прокладка одиночных кабельных линий в городах и других населенных пунктах, осуществляется в непроезжих местах, например, под тротуарами, а также во дворах или под газонами.

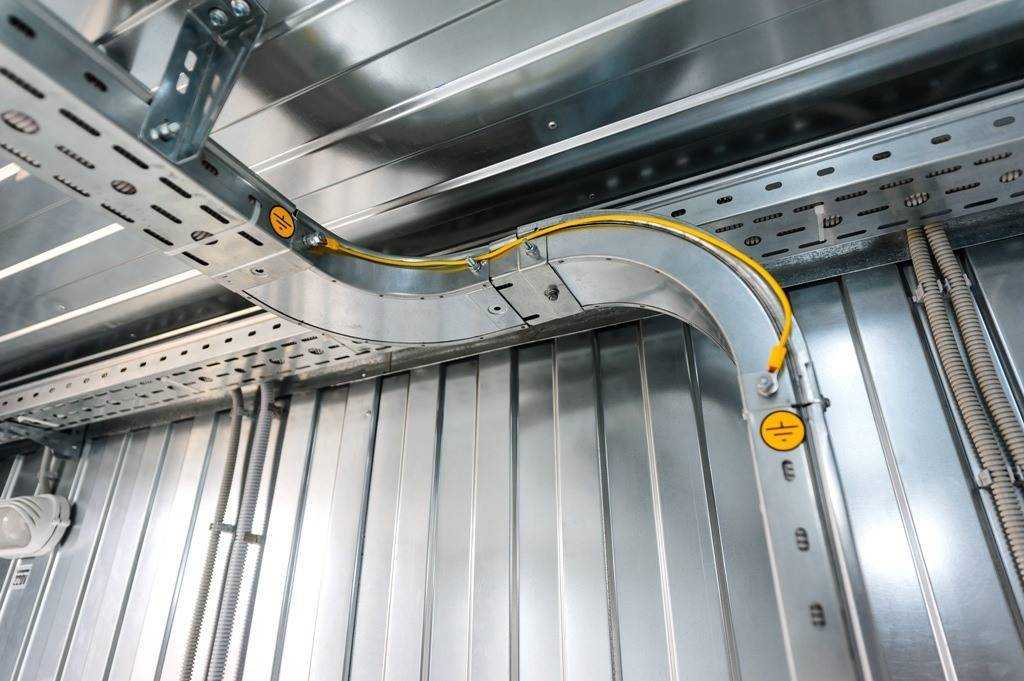

Прокладка кабеля в лотках

В последнее время часто применяют прокладку кабелей в лотках, так как эта разновидность монтажа не требует больших затрат времени, сил и денежных ресурсов.

Данный способ установки позволяет осуществить простые переходы кабелей с одной пометки к другой, к тому же позволяет обходить различные строительные препятствия.

При использовании лотка, проще заменить кабель, чем в случае внутреннего размещения под слоем строительного материала.

Разновидности лотков для прокладки кабельных трасс

Виды кабельных лотков, используемые для прокладки кабельных проводов:

1. Перфорированные — обеспечивают отличную вентиляцию кабелей, но не защищают их от попадания пыли;
2. Лестничные лотки — используются для прокладки больших кабельных трасс, не препятствуют естественной вентиляции проводов;

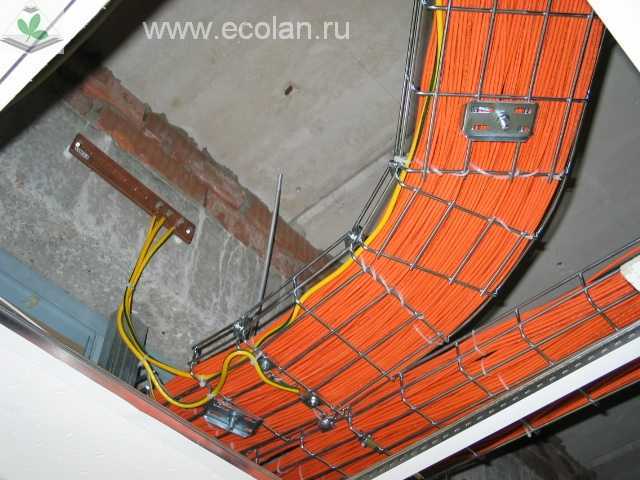

3. Проволочные — обеспечивают хорошую вентиляцию и свободный доступ к проводам;
4. Листовые — универсальные лотки для прокладки кабельных трасс.

В зависимости от состояния и назначения помещения, в котором производится монтаж, для прокладки в лотки допустимо брать провода с изоляцией из поливинилхлорида или резины. ПВХ — это разновидность невоспламеняющейся пластмассы, которая идеально подойдёт для изготовления кабельных коммуникаций.

Основные правила прокладки кабельных трасс в лотках

Согласно Правил устройства электроустановок, в помещениях с определённым уровнем влажности и температурного режима необходимо прокладывать кабеля соответствующих марок:

• для сухих — провода АПВ и АПРВ, кабели марок АВРГ, АПВГ, АВВГ, АНРГ;
• для сырых — провод АПРВ, все марки кабеля, что и для сухих помещений;
• для жарких — все вышеперечисленные виды кабеля, кроме провода АПВ и АПРВ.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Монтаж

Все о монтаже кабеля

Монтаж лотков состоит из следующих этапов:

1. Разметка рабочей поверхности согласно проектной документации, в результате которой на стену или потолок наносится осевая линия;
2. Сверление отверстий под крепежи для опорных элементов;
3. Крепление опорных элементов: кронштейнов, полок, подвесов, консолей;
4. Крепление на опорные элементы лотков и полок (для крепления лотков на стене);
5. Соединение расположенных относительно друг друга под углом участков с помощью поворотов, тройников, крестовин.

Разница в монтаже лотков на стену и потолок заключается в виде используемых опорных элементов. При монтаже лотка горизонтально берут кабельные полки с длинными стойками, в то время как при установке коробов у потолка используют их аналоги с более короткими стойками, имеющими в основании площадку с двумя отверстиями для крепления фурнитуры к вкрученным в потолок шпилькам. Также для крепления сетчатых лотков у потолка применяют специальные подвесы, состоящие из длинной шпильки, двух квадратных зажимных площадок, двух гаек.

На завершающем этапе монтажа в кабельные лотки помещают коммуникации и производят полный перечень работ по их подключению и проверке, согласно действующим правилам эксплуатации электроустановок. Прокладка коммуникаций находящихся под напряжением запрещена.

Конструктивные особенности

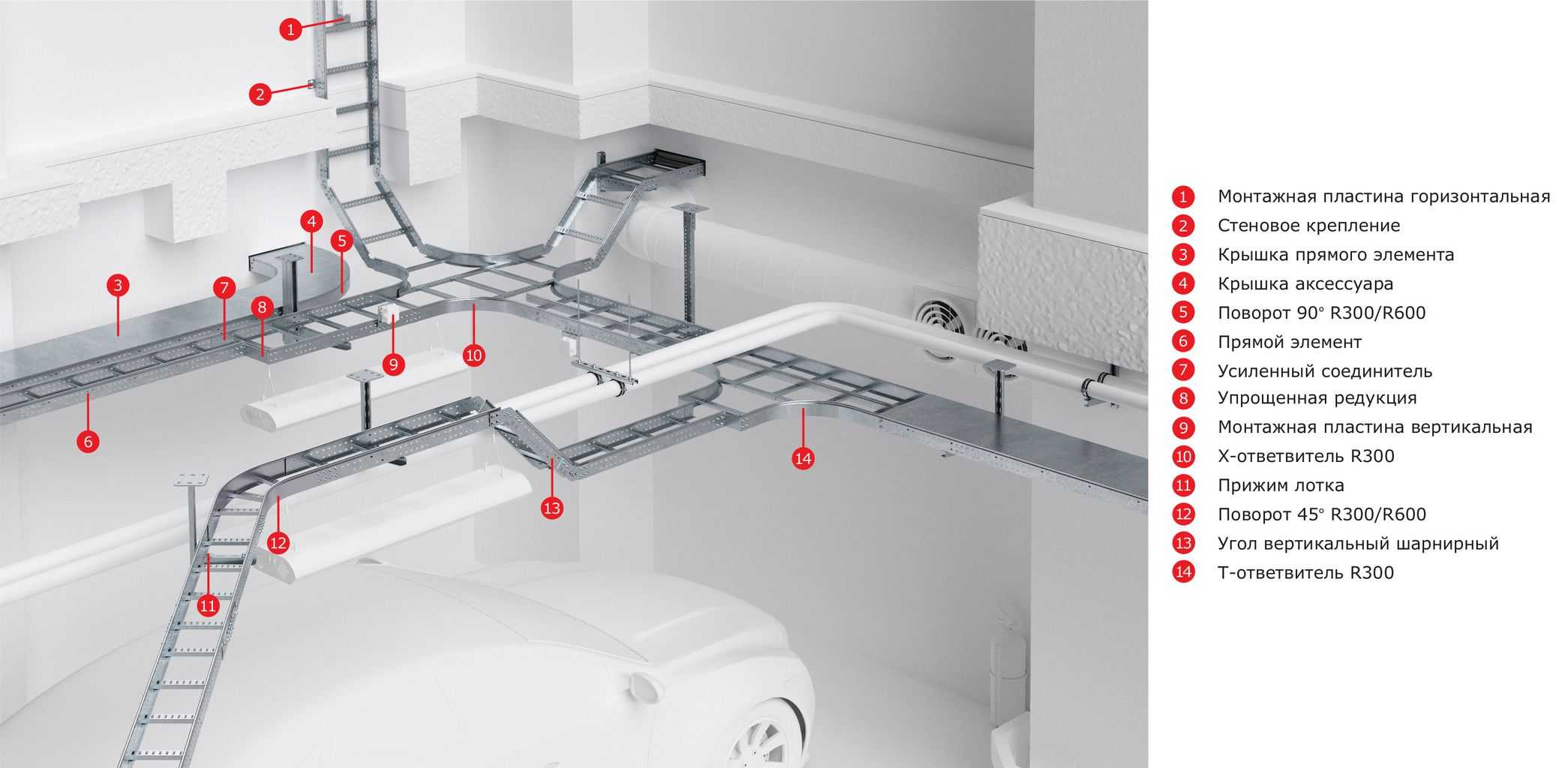

Лестничные лотки относятся к наиболее нагруженным кабеленесущим системам, что обуславливает их значительное отличие от листовых и проволочных кабельных лотков в конструктивном отношении.

Основными элементами лестничного лотка являются продольные профилированные направляющие и поперечные перемычки «П»-образного сечения из холоднокатаной низкоуглеродистой стали, соединенные собой по типу лестницы (отсюда и название). В качестве вспомогательных элементов, соединяющих лестничные лотки в общую трассу, применяют дополнительные аксессуары (повороты, соединители, разветвители, тройники и т.д.) и крепежные элементы. Вес кабельной трассы ограничивается несущей способностью поперечных перекладин, а габариты – высотой бокового профиля лестничного лотка. Между собой элементы кабеленесущей системы собираются с помощью соединений «шип-паз», болтового или винтового соединения (реже – саморезными шурупами). В качестве опции с лестничными лотками могут поставляться крышки для предохранения кабелей от атмосферных осадков (при установке снаружи здания) и случайных механических воздействий.

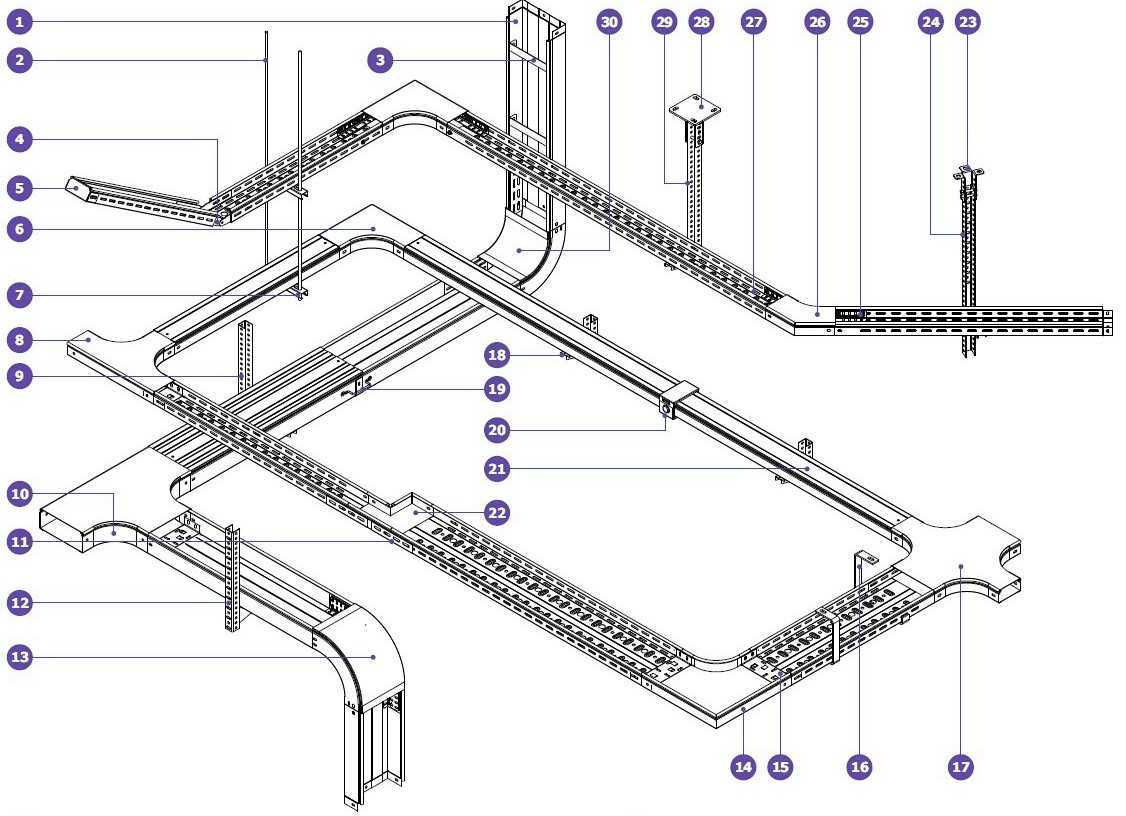

Конструкция лестничных лотков и способы их крепления к перекрытиям зданий и сооружений позволяют размещать на них наиболее мощные, тяжелые кабели и провода. Крепление кабелей и проводов производится с шагом не более 500 мм. Конструктивно лотки лестничные могут быть рассчитаны на дополнительную прочность с учетом использования на них устройств механизированной прокладки электрокабелей.

Угловые секции при проектировании и монтаже кабеленесущей трассы выбираются исходя из минимального радиуса изгиба кабелей и проводов, имеющих максимальное сечение. Данные параметры выбираются из ГОСТов и ТУ производителей кабелей и проводов конкретного типа.

Кабельные лестничные лотки монтируются в соответствии с инструкциями изготовителя и должны обеспечивать надежную опору для размещения в них проводов и кабелей, исключая угрозу их повреждения. Поверхности компонентов кабеленесущей системы после монтажа не должны иметь острых кромок, заусенцев и прочих механических дефектов, способных повредить кабель или провод.

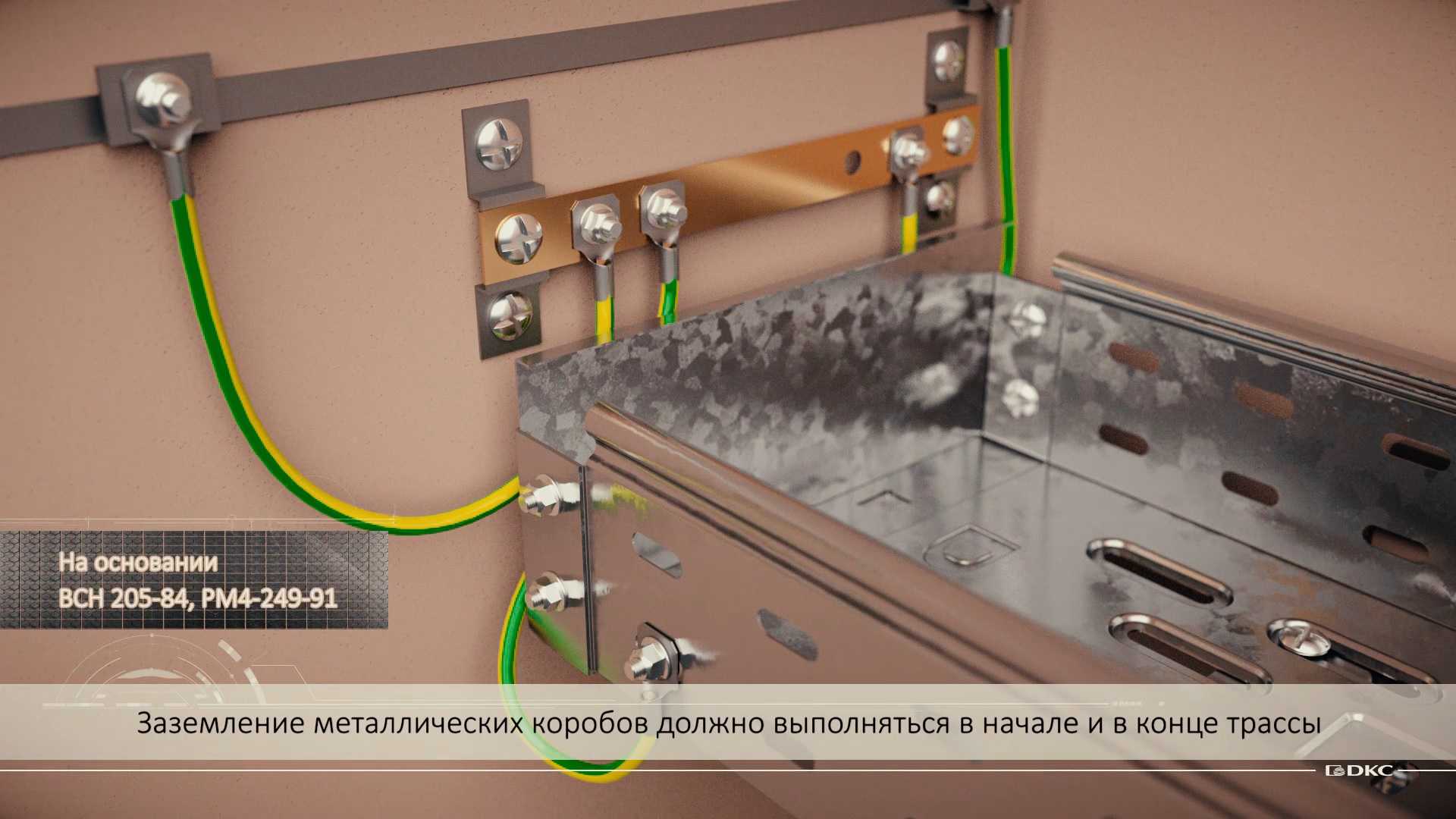

Лотки лестничного типа могут быть использованы для заземления. В этом случае они имеют собственную электрическую проводимость, обеспечивающую надежное уравнивание электрических потенциалов, и соединяются с заземляющим проводником (используются в качестве цепей защиты). Лестничные лотки и прочие элементы кабеленесущей системы не могут быть использованы для заземления, если их удельное поверхностное сопротивление равно или превышает 100 МОм.

Системы кабельных лестниц и лотков при нормальных условиях эксплуатации являются пассивными к воздействию электромагнитных полей и в отношении эмиссии.

2.3.113

Кабельные этажи, туннели, галереи, эстакады и шахты
должны быть отделены от других помещений и соседних кабельных сооружений
несгораемыми перегородками и перекрытиями с пределом огнестойкости не менее
0,75 ч. Такими же перегородками протяженные туннели должны разделяться на
отсеки длиной не более 150 м при наличии силовых и контрольных кабелей и не
более 100 м при наличии маслонаполненных кабелей. Площадь каждого отсека
двойного пола должна быть не более 600 м.

Двери в кабельных сооружениях и перегородках с пределом
огнестойкости 0,75 ч должны иметь предел огнестойкости не менее 0,75 ч в
электроустановках, перечисленных в 2.3.76, и 0,6 ч в остальных
электроустановках.

Выходы из кабельных сооружений должны предусматриваться
наружу или в помещения с производствами категорий Г и Д. Количество и расположение
выходов из кабельных сооружений должно определяться, исходя из местных условий,
но их должно быть не менее двух. При длине кабельного сооружения не более 25 м
допускается иметь один выход.

Двери кабельных сооружений должны быть самозакрывающимися,
с уплотненными притворами. Выходные двери из кабельных сооружений должны
открываться наружу и должны иметь замки, отпираемые из кабельных сооружений без
ключа, а двери между отсеками должны открываться по направлению ближайшего
выхода и оборудоваться устройствами, поддерживающими их в закрытом положении.

Проходные кабельные эстакады с мостиками обслуживания
должны иметь входы с лестницами. Расстояние между входами должно быть не более
150 м. Расстояние от торца эстакады до входа на нее не должно превышать 25 м.

Входы должны иметь двери, предотвращающие свободный доступ
на эстакады лицам, не связанным с обслуживанием кабельного хозяйства. Двери
должны иметь самозапирающиеся замки, открываемые без ключа с внутренней стороны
эстакады.

Расстояние между входами в кабельную галерею при прокладке
в ней кабелей не выше 35 кВ должно быть не более 150 м, а при прокладке
маслонаполненных кабелей — не более 120 м.

Наружные кабельные эстакады и галереи должны иметь основные
несущие строительные конструкции (колонны, балки) из железобетона с пределом
огнестойкости не менее 0,75 ч или из стального проката с пределом огнестойкости
не менее 0,25 ч.

Несущие конструкции зданий и сооружений, которые могут
опасно деформироваться или снизить механическую прочность при горении групп
(потоков) кабелей, проложенных вблизи этих конструкций на наружных кабельных
эстакадах и галереях, должны иметь защиту, обеспечивающую предел огнестойкости
защищаемых конструкций не менее 0,75 ч.

Кабельные галереи должны делиться на отсеки несгораемыми
противопожарными перегородками с пределом огнестойкости не менее 0,75 ч. Длина
отсеков галерей должна быть не более 150 м при прокладке в них кабелей до 35 кВ
и не более 120 м при прокладке маслонаполненных кабелей. На наружные кабельные
галереи, закрытые частично, указанные требования не распространяются.

Преимущества лотков для укладки кабеля

При выборе лотков для проводов, надо помнить плюсы металлических изделий — прочность и способность выдерживать серьёзные нагрузки. Конструкциям присущи и другие преимущества:

• Простота монтажа. Не требуют дорогостоящих инструментов. Собираются с помощью стыковочных элементов или специальных соединений.
• Широкий размерный ряд. Позволяют выбрать элементы, подходящие под требования клиента. Длина — 2 – 3 метра.
• Надёжность. У подвесных лотков для кабеля загнутая верхняя кромка и закруглённая форма поворота, поэтому шансы повредить изоляционный слой провода сводятся к минимуму.
• Наличие отверстий. Они позволяют выводить кабеля по всей длине трассы.
• Устойчивость к внешним факторам. Металлический «канал» не деформируется в результате резких перепадов температуры.
• Металлический лоток для прокладки кабеля обеспечивает дополнительную защиту от ударов, вибраций и атмосферных явлений.
• Цена кабельного металлического короба с крышкой зависит от его вида и типа, но в целом остаётся доступной.

Если стоит выбор, где купить лотки для кабеля, выбирайте надёжного занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.

@ Все права защищены.

Кабельная эстакада

В общем случае для организации электроснабжения предприятий нефтегазового комплекса используются два типа решений: стандартные кабеленесущие системы для монтажа внутри и вне помещений и кабельные эстакады. Последние применяются в тех случаях, когда необходима прокладка трассы на улице – например, на перегонных заводах, где по территории предприятия проходит большое количество различных коммуникаций. Открытая эстакада или крытая галерея дают значительную экономию времени и денежных средств при монтаже. В процессе эксплуатации эстакада обеспечивает естественную вентиляцию кабелей и быстрый доступ к оборудованию для технического контроля и ремонта

Однако при этом следует обратить особое внимание на качество комплектующих

«Если говорить о прочностных свойствах кабеленесущих систем, то немаловажную роль играет конструкция замка, – добавляет Александр Николаев. – Например, металлические и лестничные лотки IEK имеют трубчатый замок, без острых кромок. За счет этого значительно улучшаются прочностные характеристики и облегчается монтаж. Также боковые профили изделий имеют специальные ребра жесткости, которые существенно повышают нагрузочную способность лотка».

Как отмечает эксперт, в перфорированных лотках IEK для этих целей служит объемная перфорация. Даже крышки с замком для безвинтовой фиксации на основание, помимо функции защиты кабелей от пыли, влаги и внешних воздействий, имеют дополнительные ребра жесткости, которые также повышают несущую способность (при расчете от снеговой нагрузки) и исключают провисание. Это повышает надежность трассы и сохранность кабеля, проложенного в ней.

 Примером использования такого решения, как кабельная эстакада, может служить опыт строительства комплекса глубокой переработки нефти «ТАИФ-НК» в Нижнекамске, запущенного в эксплуатацию в начале 2018 г. Сегодня это предприятие называют моделью будущего мировой нефтепереработки: благодаря применению инновационных технологий производство здесь является практически безотходным, а глубина переработки нефти составляет 98,5%.

При проектировании и монтаже кабельных трасс на «ТАИФ-НК» были применены металлические неперфорированные лотки IEK размером 100×200, 100×300 и 100×400 мм, а также лестничные лотки 80×100 мм. Первые позволили обеспечить защиту кабеля от внешних воздействий – при использовании совместно с крышкой данные лотки являются надежным барьером от пыли, влаги и агрессивных сред. Лестничные лотки, способные выдерживать нагрузки более 600 кг/м, применялись для прокладки тяжелых кабельных линий.

«Продукция IEK была выбрана с учетом соотношения цены и качества, поскольку вопрос экономии средств оказался для заказчика весьма важен. Именно оптимизация стоимости проекта при сохранении высоких требований к надежности и эксплуатационным параметрам оборудования сыграла решающую роль», – отметил Рамиль Минибаев.

Всего 15 лет назад доля импортных кабеленесущих систем на российских предприятиях достигала 50%. Сегодня отечественные производители активно теснят зарубежных: за последние годы рынок импорта сократился, по разным оценкам, до 25-30%. Это значит, что потребитель делает выбор в пользу КНС и монтажных элементов именно российского производства, которое способно обеспечить комплексное решение задач для любой отрасли промышленности по оптимальным ценам и в соответствии с самыми высокими требованиями.

Материалы кабельных лотков и коробов

Станок по гибке металлических лотков

В производстве кабельных лотков и коробов преимущественно используется тонколистовая оцинкованная сталь (реже нержавеющая, алюминий или пластик). Обусловлено это тем, что при высокой технологичности и отличных эксплуатационных характеристиках оцинкованной стали, она имеет умеренную стоимость.

Толщина стали выбирается исходя из типоразмера кабельного лотка и его расчетной несущей способности. Кабельные лотки и короба могут изготавливаться из заранее оцинкованной стали, либо оцинковываться после изготовления методом окунания в расплавленный цинк.

В зависимости от условий эксплуатации рассчитывается толщина цинкового покрытия. Для кабельных лотков, которые работают в сухих помещениях в неагрессивной среде, толщина покрытия минимальная. Для кабеленесущих магистралей, которые будут эксплуатироваться на открытом воздухе, толщина цинкового слоя максимальная.

Кабельные лотки также могут быть изготовлены из «черной» низкоуглеродистой стали и окрашены порошковым методом. Такой способ окрашивания дает гарантию долговечности покрытия (краска не слущивается на всем сроке эксплуатации кабельного лотка).

Из оцинкованной стали изготавливаются «глухие», перфорированные и лестничные лотки. Проволочные лотки изготавливаются из оцинкованной проволоки методом точечной сварки, либо из «черной» проволоки с последующим горячим цинкованием.

Типовые схемы крепления кабельного лотка

Типовые схемы крепления лотка с использованием шпилек и консолей (кронштейнов) к различным несущим поверхностям и опорам.

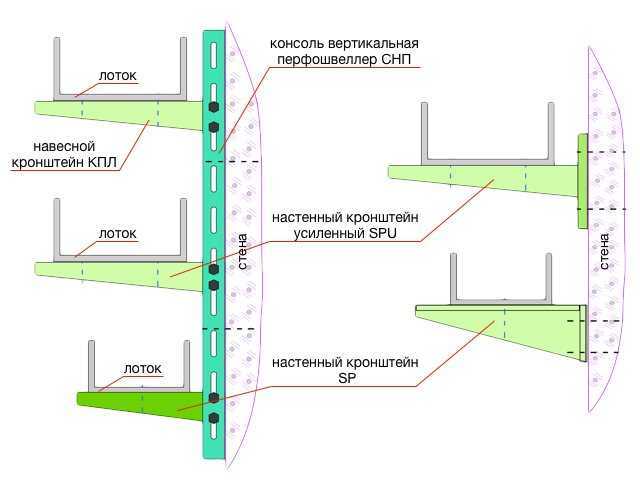

Крепление к стене:

Крепление лотка к полу:

Крепление лотка к потолку:

Крепление лотка с использованием шпилек (см табл.1):

*возможно размещение лотка в несколько ярусов *

Крепление между полом и потолком:

При проектировании и монтаже кабельных трасс (укладке лотков) необходимо учитывать максимальные нагрузки на крепежные и опорные элементы. Максимальные нагрузки для болтов и шпилек на разрыв указаны в табл.1. Максимальные весовые нагрузки на горизонтальные кронштейны указаны в табл.2. Выбор элементов опор и способа их крепления происходит с учетом местных условий и зависит от ваших предпочтений. В табл.3 указаны типоразмеры лотка и совместимые с ними горизонтальные консоли, кронштейны, планки (в графе совместимости указаны коды Сонета).

Табл.1 Шпильки, болты и разрушающая сила

Резьба шпильки или болта	Площадь поперечного сечения,мм2	Класс	прочности	шпильки	или болта	Разрушающая	нагрузка,	кН
3.6	4.6	5,6	5,8	6,8	8,8	9,8
М6	20,1	6,63	8,04	10	10.4	12,1	16,1	18,1
М8	36,6	12,1	14,6	18,3	19	22	29,2	32,9
М10	58	19,1	23,2	29	30,2	34,8	46,4	52,2
М12	84,3	27,8	33,7	42,2	43.8	50,6	67,4	75,9
М16	157	51,8	62,8	78,5	81,6	94	125	141
М20	245	80,8	98	122	127	147	203

Табл.2 Горизонтальные кронштейны и мах нагрузка на них

Тип, длинаНагрузка кг	SP	SPU	PCS	КПЛ
100мм	150кг	—	120кг	180кг
150мм	150кг	—	100кг	170кг
200мм	150кг	350кг	80кг	160кг
300мм	125кг	340кг	60кг	135кг
400мм	115кг	330кг	125кг
500мм	105кг	310кг	115кг
600мм	95кг	300кг	105кг

Табл.3 Типоразмеры лотка и совместимые с ними консоли, кронштейны, планки (на пересечении указаны коды Сонет для заказа)

Проволочный лоток	Кронштейн С- образный С200	Потолочная консоль PSC	Кронштейн к потолку PCS-xx	Кронштейн к потолку КР-1xx/Lxx	Настенная консоль CSxx
60×60	12569	17136	9495	9477	17132
100xXX	12569	17136	9495	9477	17132
150xXX	12569	27405	9495/9600	9477	27404
200xXX	—	17137	9495/9600/9480	9478	17133
300xXX	—	17138	9379	9487	17134
400xXX	—	27406	9379	9487	17135
500xXX	—	—	—	—	—
600xXX	—	—	—	—	—

Проволочный лоток	Настенный кронштейн SPxx	Настенный кронштейн усиленный SPUxx	Навесной кронштейн КПЛ	Планка опорная ПЛ	Перфошвеллер СНП
60×60	12565	27352	27357	27364	27386
100xXX	27351	27352	27357	27364	27386
150xXX	12566	27352	27358	27364	27386
200xXX	12567	27353	27359	27365	27387
300xXX	12567/12568	27353/27354	27360	27366	27387
400xXX	12568	27355	27361	27367	27387
500xXX	—	27355/27356	27362	27421	27387
600xXX	—	27356	27363	27422	27387

*Курсивом выделены позиции, в которых ширина лотка совпадает с шириной консоли или кронштейна.

Особенности монтажа кабель-каналов для прокладки открытой электропроводки

На начальном этапе электропроводки следует определиться со способом и местом крепления кабель-каналов. Выбор может быть сделан в пользу напольных кабель-каналов или настенных моделей, для каждой из которых место крепления выбирается индивидуально. Способ фиксации во многом зависит от материала и конструктивных особенностей приобретаемого изделия. Предпочтение может быть отдано саморезам, двустороннему скотчу или жидким гвоздям. Первый вариант предпочтителен, так как при необходимости короб можно будет легко демонтировать. Учитывая, что большинство моделей изначально поставляется со специальными отверстиями для крепежа, фиксация короба не вызовет трудностей.

Монтаж кабель канала можно доверить специалистам

Выбор инструмента будет зависеть от способа крепления. Для закручивания шурупов следует подготовить шуруповерт. Сами шурупы выбираются в зависимости от основания, к которому предстоит прикрутить кабель-каналы. Так, если стена выполнена из гипсокартона, следует отдать предпочтение пятнадцатимиллиметровым метизам с плоской головкой. Также потребуется нож или ножницы, с помощью которых отдельные элементы будут отрезаться в размер.

Для закручивания шурупов потребуется шуруповерт

Монтаж настенного короба для проводов для проводов выполняется в следующей последовательности:

Если будет монтироваться гибкий кабель-канал для проводов, подготавливать основание не обязательно. Такое изделие можно надежно зафиксировать на любой поверхности. До начала монтажа жесткого типа основание следует тщательно выровнять.

В местах соединения элементов под углом 90 градусов следует использовать угловой кабель-канал. Это позволит сформировать надежную и красивую систему. Для каждого угла не составит труда подобрать изделие нужной конфигурации. Стыковку производят с небольшим зазором, чтобы избежать коробления в случае теплового расширения.

Для угловых стыков найдется подходящее изделие

При монтаже кабель-каналов на пол следует выбирать подходящие изделия, которые не только смогут гармонично вписаться в интерьер, но и позволят разместить необходимое количество проводов. Модели с перегородками в данном случае являются предпочтительным вариантом.

Напольные короба лучше выбирать с перегородками

К монтажу уличного кабель-канала часто прибегают, чтобы защитить электропроводку от транспорта или пешеходов. Выбор модели зависит от количества проводов, которые планируется протянуть по земле. Если одни изделия предназначены только для одного провода, то внутри других может быть спрятано сразу три. Специальная перегородка позволит избежать контакта соседних кабелей.

Форма уличного кабель-канала может отличаться

Размеры кабель-каналов для электропроводки

Если говорить о длине пластиковых кабель-каналов, то за стандарт принято два показателя – это 2 и 3 м. Ширина и высота так же имеет свои стандарты, но их достаточно много. Предлагаем обобщить все размеры пластиковых кабель-каналов, которые встречаются на прилавках российских магазинов электротехники в одной таблице.

Размер	12*12	15*10	16*16	20*10	25*16	25*25	30*10	40*16
Кол-во в упаковке	100	100	70	80	42	30	50	24
Кол-во в упаковке	200	200	140	160	84	60	100	48

Размер	40*25	40*40	60*40	60*60	80*40	80*60	100*40	100*60
Кол-во в упаковке	16	12	20	12	15	12	12	9
Кол-во в упаковке	32	24	40	24	30	24	24	18

Конечно это не все размеры, какие бывают у кабель-каналов ПВХ, но эти наиболее распространены при монтаже бытовых электрических сетей.

Размеры коробов электропроводки стоит выбирать после всех расчетов и составления схемы домашней электросети. Вычислив количество и диаметры кабелей, которые будут проходить в том или ином месте, можно понять, какие кабель-каналы потребуются для них. Идеальным будет размер, при котором после укладки проводов остается место на 1-2 подобных. Это делается для возможности модернизации домашней сети. Больший запас свободного пространства внутри короба уже несет ущерб безопасности, которую может обеспечить кабель-канал в случае перегрузки или короткого замыкания.

Виды кабельных лотков

Кабельные лотки выполнены из материалов различного вида, каждый из которых предназначен для определенных климатических условий.

Пластиковые лотки

Такой вид лотков применяется чаще всего в помещениях при монтаже низковольтных кабелей и подразделяется этот вид лотков на парапетные или плинтусные короба, карнизные, простые или напольные кабель-каналы. Кабельные лотки из пластика имеют разное назначение в зависимости от места их монтажа.

• простые кабельные каналы – используют для прокладки и эстетичного скрытия проводов и кабелей в помещении, а также для защиты от пыли, влаги и механических повреждений.
• парапетные короба (устанавливаются на уровне 60 или 100 см от пола) – такой тип предназначен для раздельной прокладки проводов, разных по значению, в связи с чем, сечение специально разделено перегородками на несколько частей. Также парапетные кабельные каналы предназначены для монтажа розеток и выключателей.
• плинтусные кабельные лотки – применяются для незаметной и эстетичной протяжки кабеля и провода вдоль стены по горизонтальной поверхности пола.
• карнизные кабельные каналы – предназначены для транзита кабеля или провода из одного помещения в другое непосредственно под потолком.

Лотки оцинкованные

Такие кабельные лотки производятся из различного рода оцинкованной стали и такой тип лотков хорошо защищен от коррозии, благодаря чему их можно использовать в зданиях с повышенной влажностью и плохой системой вентиляции. Еще одно преимущество оцинкованных лотков в том, что в отличии от других они менее подвержены окислению, которое может быть вызвано разными видами реагентов.

Перфорированные лотки

Перфорированные и не перфорированные (глухие) кабельные лотки. Перфорированные лотки отличаются от глухих лишь специально предусмотренными отверстиями, посредством которых обеспечивается отвод лишнего тепла при нагреве кабеля, а также улучшается теплообмен с внешней средой, отводится влага и уменьшается образование пыли. Данная конструкция обеспечивает более широкий спектр применения.

Лестничные лотки

При прокладке кабеля широкий спектр применения нашли лестничные лотки, которые чаще всего применяются на объектах промышленного типа. При строительстве цехов и прокладке кабельных трасс лестничные лотки являются экономически выгодным решением и на сегодняшний день не найти ни одной подстанции, на которой бы не использовались лотки данного типа.

Проволочные лотки

Это электромонтажное изделие, с помощью которого можно прокладывать надежные кабельные трассы до 1000 Вольт. Лотки из проволоки представляют собой металлические каналы с сетчатой структурой и изготавливаются из проволок диаметром 3,5 mm, 4 mm и 5 mm. Метод изготовления заключается в контактной сварке. В основном проволочные лотки используются при монтаже кабеля в большом количестве и обеспечивают свободный доступ к кабелю.

О видах и типах

Итак, кабельные лотки делятся на перфорированные, сплошные и решетчатые. Помимо этих видов в продаже имеются и такие:

1. Катанные. Пользуются очень большой популярностью. Их изготовление самое недорогое и выгодное. Такие системы делают металлического листа, который спрофилирован. Принято считать, что они очень технологичны, но по соотношению длинны к весу такие системы сильно проигрывают проволочным аналогам. Катанные изделия делятся на подвиды. Всего их два. Это перфорированный и сплошной лотки. Оба подвида, конечно, металлические. Первый подвид применяют при монтаже трасс, располагающихся горизонтально, а также для монтажа кабельных шахт. Второй подвид в общественных местах, в шахтах, при создании уличных трасс закрытого типа и таких, которые размещаются горизонтально.
2. Лестничные. Данный вид изделий — это штампованные боковины. Они соединяются друг с другом перемычками. Их тоже используют при монтаже уличных трасс открытого типа, кабельных трасс и шахт, которые будут подвергаться большим нагрузкам.
3. Проволочные. Системы такого вида изготавливают из толстой проволоки, которая фиксируются сваркой в местах скрещивания. Проволочные лотки используют также прекрасно подходят для создания горизонтальных трасс и облегченных кабельных шахт.

Так, для прокладки кабеля ВВГ нужны кабельны лотки. Они позволяют создавать надежные трассы с повышенной емкостью при небольших денежных затратах. Также такой вид лотков позволяет создавать дополнительное число портов, если в этом есть необходимость. В лотках кабели размещаются так, чтобы они не подвергались механической нагрузке. Это позволяет значительно увеличить срок их службы.

Что касается типов кабельных лотков, то они бывают следующими:

1. Сетчатыми. Очень удобны в монтаже. Особенно, если трасса подразумевает наличие большого количества ответвлений. Сетчатые лотки позволяют обеспечить качественную вентиляцию. Они могут легко огибать самые разные препятствия.
2. Цельными. Данный тип лотков необходим тогда, когда требуется обеспечить максимальную защиту для кабеля.

Большой выбор кабельных лотков вы можете найти на сайте компании «Кубань лоток» http://www.kubanlotok.ru/
