Достоинства столбчатого фундамента из пластиковых труб (пвх) для внешней канализации

Обустройство фундамента из труб ПВХ своими руками

Наиболее простым в сооружении и недорогим считается столбчатый фундамент, который делают с применением пластиковой трубной продукции. Для этой цели подойдут канализационные поливинилхлоридные трубы, длина которых составляет 200 сантиметров, а размер внутреннего диаметра –20 сантиметров. Если вы не знаете, как ровно отрезать трубу, стоит прочесть дополнительную информацию.

Также потребуется металлическая арматура – на каждую из опор нужно 4 двухметровых отрезка диаметром – 8 –10 миллиметров.

Последовательность проведения монтажных работ:

1. Сначала необходимо пробурить нужное количество скважин с расширенным дном диаметром около 21 сантиметра.
2. Потом в ямы помещают подушку из гравия и песка.
3. Опоры из труб с одной стороны закрывают пробкой, чтобы не допустить проникновение грунтовых вод внутрь. Затем трубу фиксируют на подушке.
4. Внутрь опор помещают 4 арматурных стержня и выполняют заливку бетоном.

Бетонную смесь нужно утрамбовать вибратором, а в случае его отсутствия можно задействовать обычную палку. Главное, чтобы из бетона вышли все воздушные пузырьки, которые способствуют понижению его прочности. После завершения заливки ожидают 5 суток, чтобы смесь высохла и набрала прочность.

Зависимость выбора фундамента от характеристик грунта и особенностей грунтовых вод

Рассмотрим возможность строительства фундамента из труб. Следует учитывать, что это отнюдь не универсальный фундамент (исключая свайный с винтовыми сваями). В случае сложных грунтов и большого веса постройки такой фундамент не подойдёт, нужно строить более сложные разновидности — монолитный плитный, монолитный ленточный, ленту из блоков, монолитный свайный. Поэтому, чтобы иметь абсолютную уверенность в правильности выбора фундамента из труб, нужно заказать геодезическое обследование своего участка. Оно будет включать заключение о грунтах, об их послойном расположении, о глубине грунтовых вод, глубине промерзания почвы и о наличии внутри почвы водяных «линз».

Геодезические исследования непременно должны предшествовать проектированию будущего строения и сопровождать его по мере продвижения

Грунты и их комбинации

Классификация грунтов представлена в справочниках; например, в учебнике «Грунты. Фундаменты. Характеристики грунтов. Выбор оптимального фундамента»:

1. Скальные грунты — это, скорее, кристаллическая порода, скала, а не земля, и порода осадочная (доломиты, спрессованные песчаники, сланцы, ракушечники, известняки). Приемлем любой фундамент, кроме свайного (трудно сверлить скалу).
2. Конгломераты — осколки разновидностей скальных грунтов; не размываются и не меняются в объёме, промерзая; приемлем любой фундамент.
3. Нескальные грунты:
   • связанные — глинистые и суглинистые; глубоко промерзают; способны «поплыть» и сдвинуться, годятся только тяжёлые виды фундаментов;
4. несвязанные — песчаный и супесчаный грунты; при намокании склонны к подвижкам, промерзают неглубоко; годятся фундаменты любого типа.

Разные грунты, которые могут встретиться на вашем участке

Зная этот перечень, можно приблизительно определить тип своего грунта и самостоятельно: садовым буром просверлить шурф и изучить образцы земли с разной глубины.

В результате геодезических работ вы получите полную информацию о состоянии вашего участка

Если смоченный водой образец грунта можно вымесить, как тесто, то ваш грунт — суглинок. Если в воде земля растворится — в ней большой процент суглинистой составляющей. Если выпадет осадок, то на дне глина, а над ней — песок.

Чтобы определить вид грунта, нужно поместить образец в стакан с водой

Если у вас на участке хороший, устойчивый грунт — массив скалы, нетронутый песчаник, или осадочные породы, или же песок, или плотные суглинистые почвы, то фундамент из труб вполне годится для любой нетяжёлой постройки типа каркасного дома, веранды, беседки, сарая. А фундамент из винтовых свай пригоден для любой постройки на любых почвах.

Глубина промерзания грунта

Глубина промерзания в средней полосе России около одного метра, но возможны и отклонения. Нижняя точка подошвы любого заглублённого фундамента должна находиться ниже точки замерзания грунта. К трубам (кроме винтовых свай) это чаще всего не относится.

Глубина промерзания — фактор, влияющий на глубину заложения фундамента

Столбчатый фундамент для дома из труб ПВХ

Для легких, небольших строений возводить ленточный, блочный или монолитный фундамент нецелесообразно. Для хозяйственных построек, бань, частных домов и террас более подходящим вариантом является столбчатый фундамент из труб ПВХ.

Для легких, небольших строений возводить ленточный, блочный или монолитный фундамент нецелесообразно. Для хозяйственных построек, бань, частных домов и террас более подходящим вариантом является столбчатый фундамент из труб ПВХ.

Преимущества и условия возведения столбчатого фундамента

Столбчатый фундамент из труб ПВХ – один из самых экономичных вариантов. В процессе возведения отпадает необходимость производить трудоемкие и длительные земляные работы, использовать тяжелую технику и дорогостоящие приборы. Для небольшого дома столбчатый фундамент можно смонтировать за неделю. Для возведения столбчатого фундамента необходимо небольшое количество материалов, которые стоят в большинстве своем недорого.

С ролью надежного основания для всех частей дома и перераспределения нагрузки он справляется отлично. На глубокопромерзающих грунтах рекомендован именно этот фундамент. На участках сильного промерзания под весом тяжелого здания и монолитных бетонных лент почва начинает выступать. В таких условиях столбчатое основание в сравнении с ленточным или плитным лучше удерживает здание и охраняет его от деформации так как давление на грунт происходит не по всему периметру.

Рекомендован столбчатый фундамент и для участков со сложными грунтами: песок, глина. В непосредственной близости водоемов, на территориях с высокой вероятностью подтопления из-за таяния снега или обильных дождей этот фундамент тоже будет самым лучшим вариантом.

Наличие свободных промежутков между опорами позволяет намного быстрее и проще подводить коммуникации, включая водопровод и канализацию. При ремонте отпадает необходимость копать дополнительные ямы, разбирать участки и элементы фундамента.

Столбчатый фундамент можно построить из разных материалов, но опоры из труб ПВХ имеют несколько преимуществ:

• Высокая надежность.
• В отличие от металлических, не разрушаются от коррозии.
• От асбестовых выгодно отличаются безопасностью для здоровья человека.

Из недостатков этого фундамента можно назвать неспособность выдержать тяжелое здание

Прежде, чем приступать к возведению, крайне важно провести расчеты. Построить обширный подвал в доме со столбчатым фундаментом тоже не получится

Как сделать столбчатый фундамент из пластиковых труб своими руками?

Прежде, чем начать работы по возведению фундамента, необходимо определить глубину его залегания. Она зависит от нескольких факторов:

• Толщина промерзания грунта зимой.
• Фактическое расположение грунтовых вод.
• Особенности грунта и местности.
• Вес дома.

При возведении столбчатого фундамента из пластиковых труб своими руками начинают с подготовки участка. Место, выбранное для постройки, необходимо расчистить и выровнять. С использованием уровня или теодолита проводится трассировка участка

При помощи колышков, которые устанавливаются на месте будущих углов, и веревки осуществляется разметка. Любые возвышения необходимо выровнять. По периметру стен вырывается неглубокая траншея, в которой определяются точки размещения столбов.

Расстояние между столбами зависит от особенностей постройки, но оно не должно превышать двух метров. Столбы устанавливаются на углах дома, под капитальными стенами и перегородками.

Если в доме запланирована веранда, терраса или другие пристройки, для них необходимо сделать отдельный фундамент. Это позволит избежать деформаций из-за неравномерной усадки строения.

На дно шурфов насыпается слой песка и щебня, которые станут дренажной подушкой. Сверху укладывается гидроизоляция: рубероид или плотная полиэтиленовая пленка. После этого в шурф можно опускать трубы ПВХ. В трубу сначала заливают бетонную смесь на 30 см. После этого трубу нужно слегка приподнять и дать бетону немного растечься по рубероиду. Так вы получите более надежное основание.

После того, как залитая смесь немного схватится, трубу нужно вдавить до упора. Теперь можно устанавливать прутья арматуры

Их тоже важно вдавить в основу до упора. По длине прутья должны выходить из трубы, чтобы потом было проще крепить ростверк

Заключительный этап – заливка бетонной смесью свободного пространства в трубе. Бетон требует утрамбовки. Для этого можно использовать специальный вибратор либо просто помешать палкой. Пузырьки воздуха выйдут наружу, и фундамент будет крепче. Свободное пространство вокруг трубы для увеличения устойчивости следует засыпать влажным песком.

Конструктивные особенности свайного основания

Канализационные ПВХ трубы представляют собой полые цилиндры с уширением одного конца. Это позволяет стыковать секции, формируя трубопроводы различной длины.Благодаря резиновым уплотнительным кольцам, места соединений прочны и герметичны. Готовая свая представляет собой трубу с установленным внутри армокаркасом, залитым бетоном.

Особенности: опору из ПВХ трубы, заполненную монолитным железобетоном, относят одновременно к сваям и столбчатым фундаментам. И то, и другое определение верно.

Когда возводят?

Свайный фундамент через точечные опоры передаёт нагрузку от веса здания или сооружения, минуя слабый слой почвы, на твёрдое основание (суглинистые, каменистые и скалистые грунты).

При расчёте должно сохраняться неравенство между удельной нагрузкой дома и сопротивлением грунта. Последняя величина должна значительно превышать давление строения.

Свайный фундамент возводят не только в местах с пучинистой почвой, но и там где местность подвергается наводнениям во время весенних паводков.

Свайное основание из труб монтируют для домов, которые представляют собой:

• каркасные,
• щитовые,
• брусовые и бревенчатые (срубы) строения.

Фундамент из труб большого диаметра способен выдерживать нагрузку двухэтажных зданий такого типа.

Свайное основание из канализационных ПВХ цилиндров не возводится для домостроений из сборного и монолитного железобетона, кирпича и камня, из-за их большого веса.

Требования к стройматериалу

Промышленность стройматериалов выносит на рынки страны широкий ассортимент ПВХ труб. Продукция состоит из изделий разной длины, диаметров, толщины стенки и веса.Трубы безнапорной канализации наиболее популярны среди индивидуальных застройщиков. В качестве оболочки сваи используют гладкие канализационные трубы (КТ).

Гофрированные изделия в качестве свай не годятся для возведения фундаментов. Ребристая поверхность КТ будет сцепляться с пучинистым или замёрзшим грунтом, что вызовет смещение и деформацию опоры.

Застройщики для фундаментов на своих приусадебных участках в основном приобретают КТ диаметром 160 мм, толщиной стенки от 3,2 до 4 мм. Длина труб может быть 500, 1000, 2000 и 3000 мм. Это позволяет стыковать разные секции для получения опоры нужной высоты.

Несущая способность сваи напрямую связана с её диаметром. Чем он больше, тем более мощным получается монолитный железобетонный столб. Одна труба ø 160 мм способна нести нагрузку в несколько сот килограммов.

Возведение фундамента

Подготовка

Устройство столбчатого основания, собственно, как и любого другого, начинается с подготовительных работ.

Выполняются они следующим образом:

• Работа начинается с разметки участка согласно проекту.

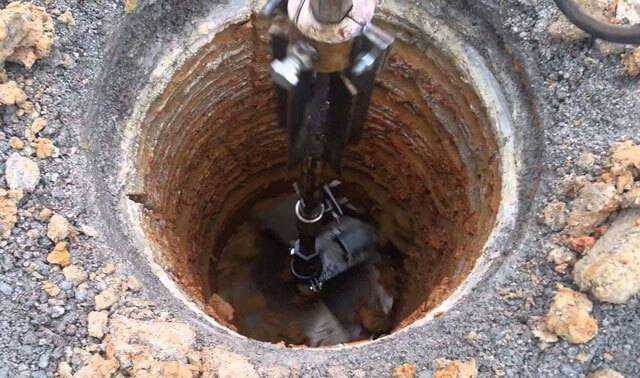

• Далее при помощи бура надо выполнить необходимое количество скважин, которые должны располагаться друг от друга на расстоянии 1,5-2 метра. Глубина скважин должна быть на 25-35 сантиметров ниже уровня промерзания грунта, в среднем это – 1,4-1,7 метров. Что касается диаметра скважин, то он зависит от диаметра опор, чаще всего этот параметр составляет 15-20 см.
• Дно скважин на 10-15 см засыпается слоем щебня или песка.

Установка асбестобетонных опор

Асбестовые трубы

Наиболее распространенным вариантом являются асбестоцементные трубы для фундамента, что связано с их устойчивостью к коррозии, в отличие от металлических аналогов, и устойчивости к морозам, в отличие от пластика.

Итак, фундамент из асбестоцементных труб своими руками выполняется в таком порядке:

• В скважину помещается асбестоцементная труба диаметром 200 мм, выступающая над уровнем почвы на 30-40 сантиметров.
• Затем забиваются два металлических прута на расстоянии 6-7 см друг от друга. Прутья должны располагаться ниже опоры на 20 см и настолько же над ней возвышаться. Выступающая часть прутьев будет служить основой для крепления ростверка.
• Далее опора изнутри и снаружи заливается бетоном марки не ниже М200.

Заливка бетона в опору

После этого, точно также выполняется монтаж остальных опор. Самое главное в данном процессе – обеспечить расположение столбов на одном горизонтальном уровне. При необходимости, их можно подпилить. (См. также статью Изделия из труб: особенности.)

Чаще всего, ростверк для такого основания выполняют из бруса, которые укладывается поверх столбом.

Опора из ПВХ трубы

Пластиковые

Столбчатый фундамент из пластиковых труб выполняется по описанной выше схеме. Поэтому опустим техническую часть его монтажа и рассмотрим особенности данного материала.

Итак, достоинством пластиковых труб является их дешевизна. Кроме того следует отметить, что они значительно легче и при этом более устойчивы к различным химическим веществам, чем асбестобетонные аналоги. Однако, как уже было сказано выше, пластик становится хрупкими на морозе.

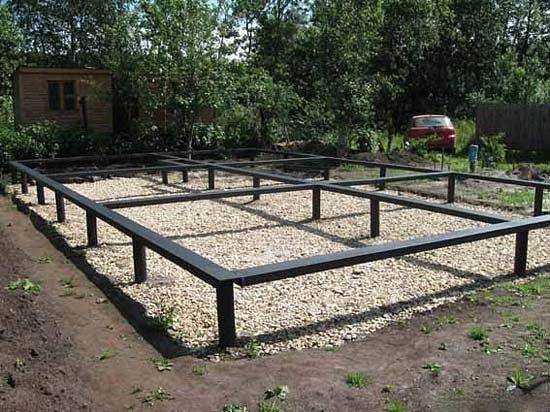

Готовый фундамент из металлических труб

Металлические

Фундамент из металлических труб является наиболее прочным и быстрым в плане возведения, но, в то же время, наиболее затратным вариантом. Кроме того, он требует надежной защиты металлических элементов от коррозии, в противном случае конструкция не простоит более двадцати лет.

Возводится такой фундамент на трубах своими руками следующим образом:

• Обработанные антикоррозионным средством трубы забиваются ниже уровня скважин на 50-100 см. Самое сложное при этом – обеспечить один уровень для всех опор.
• Далее выполняется заливка опор и шурфа бетоном. Использование арматуры в данном случае не требуется, так как столбы сами по себе достаточно прочные.

https://youtube.com/watch?v=tbHYwbcKlLc

Для такого фундамента предпочтителен ростверк из металлического профиля. Конечно, он получится довольно дорогим, но зато – наиболее прочным. После того как ростверк будет готов, можно приступать к дальнейшему строительству здания.

Как сделать столбчатый фундамент своими руками: пошаговая инструкция

Перед началом всех работ необходимо изучить грунтовое основание, определить уровень грунтовых вод, а также произвести качественный расчет необходимого количества опорных столбов, варианта их исполнения. Только потом можно приступать к подготовке строительной площадки.

Видео о том, как можно сделать столбчатый фундамент своими руками:

Расчет

Для того, чтобы грамотно выполнить расчет, можно нанять для этого квалифицированных специалистов, либо воспользоваться специальными компьютерными программами.

Благодаря точному расчету можно получить необходимое количество столбов, их площадь сечения, а также необходимый показатель заглубления. Количество опор расчет обычно выдает минимальное: если выполнить их с меньшим шагом, то это позволит возвести более надежное строение.

На фото чертежи столбчатого фундамента с размерами:

Земляные работы

Вначале необходимо снять с участка плодородный слой грунта. В среднем, этот размер составляет 20 сантиметров. Далее необходимо обозначить места установки опорных столбов. При помощи бура выполняются скважины определенной глубины и размера. Для более качественного обустройства разметки будущей системы можно воспользоваться геодезическим теодолитом.

Устройство подушки под столбы

Под подушкой подразумевают слой песка, толщина которого обычно не более 30 сантиметров. После засыпки, песок необходимо утрамбовать. В большинстве случаев, для выполнения данного этапа работ используют бревно небольшого сечения.

Песок отводит лишнюю грунтовую влагу от опорных столбов. Далее выполняется бетонный слой, толщиной от 10 до 30 сантиметров. Он служит опорой для будущей конструкции.

Выполнение опалубки

При выполнении опалубки стоит учитывать вид грунта. Если на строительной площадке глинистая почва, то возведение опалубки может не потребоваться, так как глина не обваливается. Если же грунт представляет собой песок, то данная конструкция выполняется из деревянных досок, либо аналогичных плоских материалов. При первом варианте обязательной технологией будет служить укладка рубероида в скважины. Он будет выполнять не только роль стенок, но и гидроизоляции.

Если в качестве материала для опалубки выбирается натуральная древесина, то специалисты рекомендуют тщательно смочить ее водой. В противном случае она будет впитывать влагу из раствора бетона, тем самым ухудшая его качественные показатели.

Армирование

Армирование опорных столбов проводится обязательно, так как именно оно сдерживает нагрузки. Железная арматура нарезается на необходимого размера куски и связывается между собой в каркас

В данном случае очень важно сложить отдельные изделия относительно друг друга. Каркас опускается в скважину строго посередине. Только после этого можно заливать бетон

Только после этого можно заливать бетон.

Заливка бетона

При заливке бетонного раствора необходимо простукивать опалубку, чтобы удалить лишний воздух и выполнить качественные столбы. Бетонный раствор при стандартном замешивании должен состоять из одной части цемента, двух частей песка, а также трех частей щебня. Столбы необходимо не трогать 28 дней. Только после этого они будут иметь необходимую прочность.

Гидроизоляция

Так как отдельным элементам угрожает почвенная и атмосферная влага, очень важно выполнить качественную гидроизоляцию столбов. От поверхностной влаги конструкцию обычно защищает отмостка. Также можно использовать влагозащитный бетон

Также можно использовать влагозащитный бетон.

Поверх подушки обязательно следует положить гидроизоляционный слой, который может быть выполнен из рубероида. Стенки ямы также следует защитить гидроизоляционным материалом.

Утепление

Утепление снаружи более распространено, так как оно сохраняет показатели прочности бетона, не пропускает холод внутрь дома, а также является дополнительной зашитой от влаги. Данный этап работ можно выполнить с помощью пенопласта, пеноплекса, а также экструдированного пенополистирола. Слой утеплителя необходимо выполнить на основании и вокруг самих опор.

Достоинства конструкции

Фундамент из пластиковых труб оказался весьма востребованным.

Делая выбор в пользу такого основания, будущий домовладелец получает следующие выгоды:

Экономия средств: по различным оценкам при обычных условиях столбчатый фундамент оказывается в 2 – 2,5 раза дешевле ленточного. Если же верхние слои почвы в силу своей мягкости использоваться в качестве несущего основания не могут, а достаточно прочный грунт залегает довольно глубоко, выгода от применения столбчатого фундамента из ПВХ-труб увеличивается в несколько раз. Значительный экономический эффект имеет место и в регионах с большой глубиной промерзания грунта. Устройство глубоко залегающего ленточного фундамента в таких условиях является не только нецелесообразным, но и подчас невозможным.

Высокая скорость возведения: столбчатый фундамент, особенно с применением пластиковых труб, строится не в пример быстрее ленточного. При этом существенно сокращается количество рабочих, занятых на строительстве.

Простота монтажа: особенно высоко рассматриваемая здесь технология была оценена строителями-частниками, ведь построить фундамент из пластиковых труб своими руками довольно просто. Для этого не понадобится ни высокая квалификация, ни дорогое оборудование.

Чистая работа: если вместо ленточного возводится столбчатый фундамент из полимерных труб, то объем земляных работ сокращается в несколько раз. Выгода в данном случае заключается не только в уменьшении трудоемкости процесса строительства, но и в сохранности ландшафта на территории застройки.

Легкость доставки и обработки: нельзя не упомянуть о преимуществах пластиковых труб перед аналогами из металла, асбестоцемента или рубероида (гибкие трубы самодельного исполнения). Будучи достаточно жесткими, полимерные изделия очень легко режутся, а из-за малого веса доставка их на строительную площадку не представляет никакого труда

Немаловажное значение имеет и характерная для данного материала устойчивость к воздействию влаги и химически активных веществ.

Применение асбестовых труб для фундамента

Монтаж такой опалубки довольно популярен среди застройщиков. Асбестоцементные трубы для фундамента во время укладки создают единую конструкцию с бетоном – благодаря этому обеспечивается высокая прочность фундамента. Специалисты также отмечают морозостойкость материала.Благодаря жесткости асбеста опалубка во время заливки бетона не деформируется, гладкая наружная поверхность остается неповрежденной.

Среди недостатков – ее высокая стоимость, однако спустя несколько лет эксплуатации, материал окупается. Представлены следующие разновидности а/ц труб:

• безнапорные, предназначены для монтажа сетей безнапорной канализации/вентиляции, где среда подается без давления;
• напорные трубы прочнее, эксплуатируются в условиях повышенного давления до 9 атм.

Типы оснований

Конструктивно выделяют несколько видов фундаментов для частного дома. Чаще всего применяются такие конструкции:

• Ленточный – классический вариант.
• Свайный – для сложных рельефов и грунтов.
• Плитный – используются в суровом климате на заболоченных или влажных грунтах.

Ленточный

Этот тип основания используется чаще всего и подходит для домов из дерева, кирпича, пено- или газоблоков или камня. Это достаточно дорогой вариант, но на плотном грунте – это самая надежная основа. Такие фундаменты рекомендуется возводить на ровных площадках, допускается небольшой уклон.

Глубина закладки и толщина ленточного основания зависят от материала, из которого будут выстроены стены, их толщины и количества этажей в здании. Основной плюс этого типа – высокая несущая способность. При его закладке, основание должно находиться ниже точки промерзания грунта в данной местности. Исключение составляют легкие деревянные строения, для которых подойдет мелкозаглубленное основание.

Недостатком ленточного основания является слабая гидроизоляция. Чтобы стены не отсыревали, его верхняя часть застилается рубероидом или другими гидроизолирующими материалами, покрывается битумом, резиновыми составами и т.д. Для защиты от воды потребуется надежная широкая отмостка.

Технологически выделяют монолитные и сборные ленточные фундаменты. Монолитный вариант заливается в заранее подготовленную опалубку, в которой ранее монтируется арматурный каркас.

Сборный ленточный фундамент делается из блоков ФБС. Эта технология применяется тогда, когда не рентабельно изготавливать или подвозить свежую бетонную смесь, в неблагоприятном климате и т.д. К преимуществам такого типа относят высокую скорость постройки, за счет этого он обходится значительно дешевле.

Свайный

Основными элементами конструкции являются винтовые стальные сваи с антикоррозионной обработкой, которые соединяются бетонным ростверком

Поэтому на качество свай требуется обращать особое внимание. К плюсам свайных фундаментов относят:

• возможность устройства основания в любых типах грунтов, кроме скалистого за счет погружения свай на глубину до 35 метров;
• эта технология позволяет обустроить обширные помещения вроде подземного гаража или погреба;
• обработанные сваи прослужат в качестве надежной опоры не менее 100 лет.

Эта технология имеет и свои недостатки:

• сравнительно небольшая несущая способность не позволяет сооружать кирпичные здания, камня, монолитного бетона;
• здания на свайном фундаменте требуют дополнительной тепло- и гидроизоляции.

В столбчатом фундаменте стальные сваи заменяются кирпичными или бетонные столбики, с армирующей сеткой. Они заглубляются ниже уровня промерзания земли. Такой тип позволяет сэкономить на материалах, но не приспособлен для капитальных зданий из кирпича, бетона или камня.

Плитный

Плитный фундамент, его еще называют плавающим – используется для создания надежного основания на сложных грунтах. Его используют в строительстве на:

• пучинистых грунтах;
• в заболоченных местностях;
• при высоком УГВ.

В основе такого основания находится армированная железобетонная плита, уложенная за специально подготовленную подушку

Важной конструктивной особенностью является равномерное расположение каркаса из стальной арматуры по всей плите. В результате фундамент получается исключительно жестким и прочным

Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах

Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах.

При строительстве вырывается котлован, совпадающий по площади и форме с будущим зданием. Грунт тщательно утрамбовывается, на нем делается песчано-гравийная подушка. Несколько слоев из различной фракции отделяется геотекстилем, после делается опалубка и сваривается арматурный каркас. После этого заливается плита, а места, где будут строиться стены, выделяются монолитной лентой. К достоинствам таких конструкций относят:

• устойчивость и отсутствие деформаций;
• повышенная прочность за счет монолитности и прочности арматуры;
• устойчивость к неблагоприятным условиям, влажности и перепадам температуры;
• возможность строительства на подвижных грунтах;
• отличная гидроизоляция.

Расчет количества столбов основания

Чтобы заложить фундамент из простых металлических труб, необходимо определить несущую способность грунта и выполнить расчет предполагаемых нагрузок на основание. Но вначале, необходимо вычислить площадь одной опоры: при диаметре трубы 30 см, она составит примерно 700 см2.

Наиболее часто встречающийся тип грунта (плотный песок, супеси, суглинки, сухая глина) имеет сопротивление 2,5 кг/см2. Несущая способность одного элемента основания на таком грунте составляет 2,5*700=1750 кг.

На влажном грунте (мелкие и пылеватые пески средней плотности) с сопротивлением 1,5 кг/см2, один столб выдерживает нагрузку в 1050 кг. Сопротивление в 1 кг/см2 влажных суглинков и глины позволяет распределить на каждую опору по 700 кг.

Расчет постоянных нагрузок на основание можно выполнить по усредненным справочным величинам, зная количество и удельный вес материалов.

К постоянным относятся нагрузки от строительных конструкций (стен, перекрытий, кровли, фундамента) отделочных и изоляционных материалов, сантехники, инженерных систем, мебели и бытовой техники. Временное напряжение на основание дома создают сезонные осадки.

Определив необходимое количество опор, их размещают на плане в местах пересечения несущих стен и по периметру с шагом от 1 до 2 м.

Плюсы и минусы фундаментного основания

Плюсы:

1. Низкая стоимость. Из всех материалов, которые могут послужить несъемной долговечной опалубкой, пластик наиболее экономичный.









2. Удобство. Труба уже имеет нужную форму и необходимый диаметр, поэтому ее применение не связано с большими трудозатратами.
3. Малый вес. Трубы ПВХ легко устанавливать. Кроме того, они не создают дополнительного давления на грунт.
4. ПВХ не подвергается негативному воздействию влаги и вредителей.
5. Стойкость к температурным перепадам и коррозийным процессам.

Минусы:

1. При сильном понижении температуры пластик может трескаться.
2. При всех своих технических характеристиках, пластик менее долговечен, чем камень. Он может прослужить максимум 85 лет.

Основные достоинства фундамента-опалубки

Итак, в чём преимущества такой технологии перед классикой? Попробуем перечислить:

• Минимальные трудовые затраты. Опалубку под фундамент могут собрать 2 человека буквально за 1 день.
• Универсальная стяжка СВТ является удобным и практичным элементом крепежа: арматурный каркас надёжно крепится прямо на неё, за счёт удлинителей простая регулировка ширины фундамента.
• Возможность выставить точные размеры и минимизировать потери бетона.
• Реализация сложных по геометрическому виду проектов.
• Отсутствие демонтажных работ (исключение может составить внутренняя часть опалубки, которая пригодна для утепления пола, стен, отмостки или крыши, но это уже по вашему желанию).
• Готовая конструкция не имеет мостиков холода и отлично сохраняет тепло.
• Отсутствует необходимость в утеплении цоколя: оно уже есть.
• Несущее основание и теплоизоляция монтируется в один технологический цикл.

Обустройство фундамента из труб ПВХ своими руками

Наиболее простым в сооружении и недорогим считается столбчатый фундамент, который делают с применением пластиковой трубной продукции. Для этой цели подойдут канализационные поливинилхлоридные трубы, длина которых составляет 200 сантиметров, а размер внутреннего диаметра –20 сантиметров. Если вы не знаете, как ровно отрезать трубу, стоит прочесть дополнительную информацию.

Также потребуется металлическая арматура – на каждую из опор нужно 4 двухметровых отрезка диаметром – 8 –10 миллиметров.

Последовательность проведения монтажных работ:

1. Сначала необходимо пробурить нужное количество скважин с расширенным дном диаметром около 21 сантиметра.
2. Потом в ямы помещают подушку из гравия и песка.
3. Опоры из труб с одной стороны закрывают пробкой, чтобы не допустить проникновение грунтовых вод внутрь. Затем трубу фиксируют на подушке.
4. Внутрь опор помещают 4 арматурных стержня и выполняют заливку бетоном.

Свайный фундамент из пластиковых труб безопасен и надежен, он не подвержен коррозийным процессам и экологически безопасен, не него не воздействуют грунтовые воды и стоимость его строительства небольшая.

Устройство столбчатого фундамента

Столбчатый фундамент – это основание, состоящее из столбов, забитых в грунт (или залитых). Они выполняют функцию опор. На них ложится вес возводимой конструкции. Вся нагрузка через столбы для фундамента передается грунту.

Выступающие на поверхности концы опор соединяют в одну конструкцию, сооружая ростверк. Последний строят в виде рамы, либо плиты, закрепленных на столбах.

Для создания опор используют различные блоки, кирпич, либо заливают в опалубку бетоном. Форму под раствор изготавливают из разных материалов:

• рубероида;
• асбестовых и пластиковых труб.

Применение рубероида – это наиболее дешевый вариант. Но его использование не позволяет залить одинаковых габаритов сваи. Также прочность такой опалубки очень низкая: при трамбовке рубероид может разорваться.

Трубы из асбеста в качестве формы для буронабивных свай обходятся гораздо дороже, чем пластиковые. В их составе присутствуют токсические для человека вещества, которые попадают в организм с пылью во время резки материала на отрезки нужной длины.

Канализационные трубы используют для создания опор под сооружения следующего типа:

• каркасные строения;
• дома из бруса, либо обработанных бревен;
• небольшие и легкие постройки из ячеистых бетонов: гаражи, веранды, сараи.

Выделяют такие виды столбчатых оснований по уровню заглубления ростверка:

• заглубленные;
• низкие;
• высокие.

Строительство высокого ростверка Заглубленная разновидность столбчатого фундамента предполагает строительство ростверка ниже уровня почвы. Низкое основание закладывают вровень с грунтом, а высокое – строят над поверхностью земли.

Ростверк заглубляют в грунт для избегания продувания постройки под полом. При этом вся нагрузка от сооружения все равно ложится на опоры, а не грунт.

На неустойчивых почвах или при возможности подтопления основание делают высоким.
