Гладкие жесткие трубы
Второе название — трубы ПВХ. Это жесткий вариант пластиковой трубы. Как понятно из названия, изготавливаются такие трубы из поливинилхлорида, не распространяющего горение. Служат для защиты и укладки проводов. Могут замуровываться в штукатурку, бетонные полы и т. д. Это исключительно удобно, поскольку провода скрыты, а извлечь их для ремонта и замены очень легко — достаточно просто вытянуть наружу. Трубы ПВХ пожаробезопасны, предохраняют от поражения электрическим током. Поскольку они не гнутся, для поворотов и разводок используются многочисленные аксессуары: тройники, поворотные углы, муфты и заглушки.
Устройство и виды кабель-каналов для электропроводки: типы, цены изделий
Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.
Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки
Для монтажа используются:
- заклепки;
- саморезы;
- специальный клей;
- винты и т.п.
После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.
В стандартном наборе обычно присутствуют:
- переходники;
- соединители L- или Т-образной формы;
- заглушки кабель-канала;
- углы и т.п.

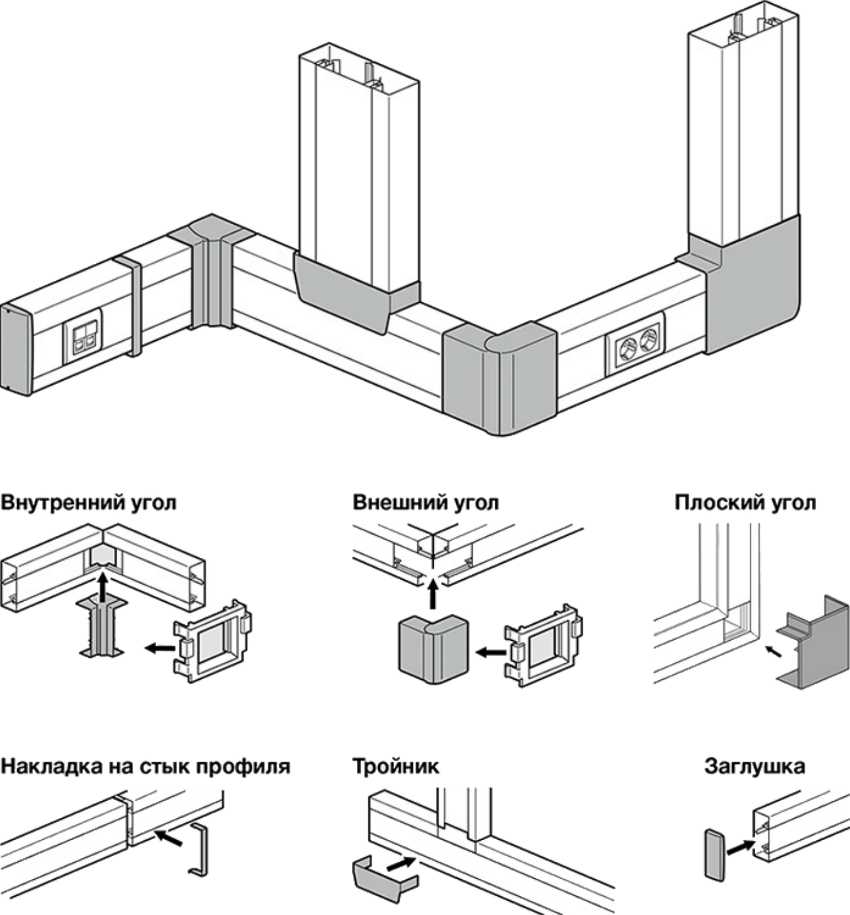

Схема соединения кабель-канала при помощи дополнительной фурнитуры
Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.
В кабель-каналы для электропроводки можно укладывать следующие виды проводов:
- компьютерные;
- силовые;
- телевизионные;
- телефонные;
- слаботочные (видеонаблюдение и пожарная сигнализация).
Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.
Преимущества монтажа электропроводки в кабель-канале:
- Долговечный результат.
- Безопасность и практичность.
- Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
- Эстетически привлекательный внешний вид.
- Экономичность.
- Быстрый доступ к проводке.
Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

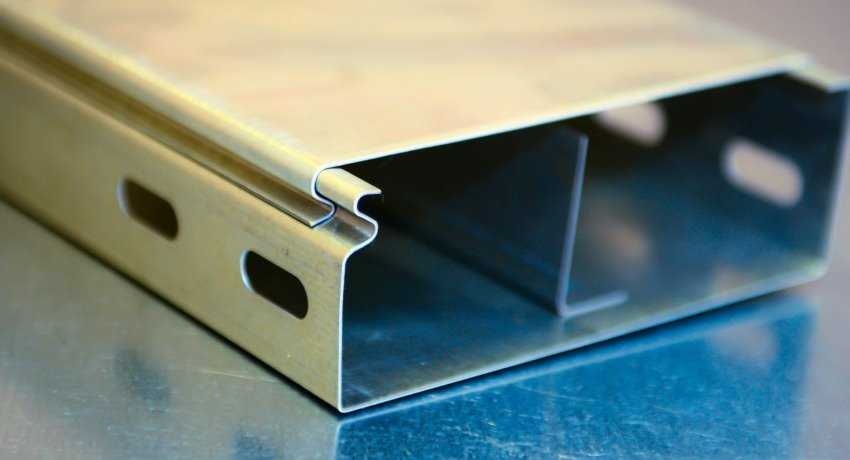

Характеристика металлических кабель-каналов
Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.
Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.
Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.
Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ
Преимущества металлических изделий:
- простая система монтажа;
- высокий уровень пожарной безопасности;
- большой выбор цветовых решений;
- наличие крышки, укомплектованной надежной защелкой.
Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.
Характеристика пластиковых коробов для проводов
Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.
Достоинства пластиковых коробов:
- облегченный вес конструкции;
- устойчивость к коррозийному воздействию;
- простая система фиксации;
- для монтажа крышки не требуется использование инструмента;
- доступная стоимость;
- высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
- не требуется особый уход;
- материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
- не подвергается деформационным изменениям под влиянием температурных скачков.
Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

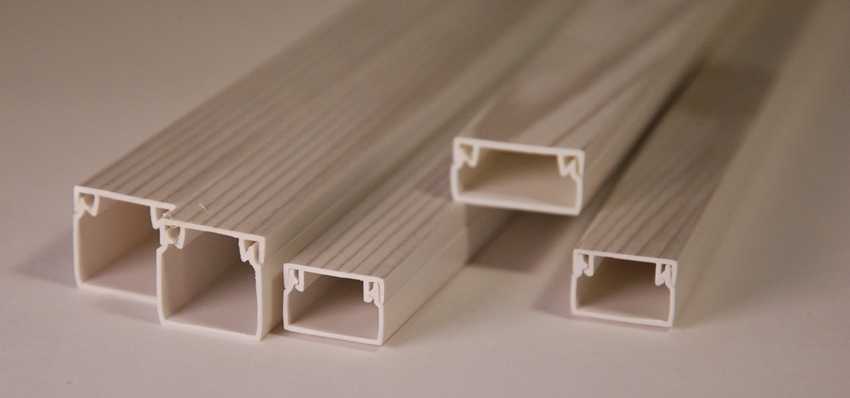

Пластиковые кабель-каналы, их разновидности и размеры
Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.
Форма, материалы и размеры
Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

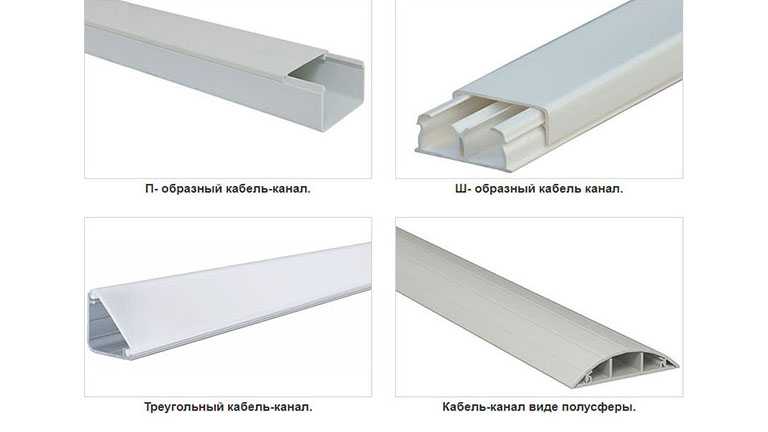

П- образный кабель-канал.
Треугольный кабель-канал.
Ш- образный кабель канал.
Кабель-канал виде полусферы.
Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.
Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

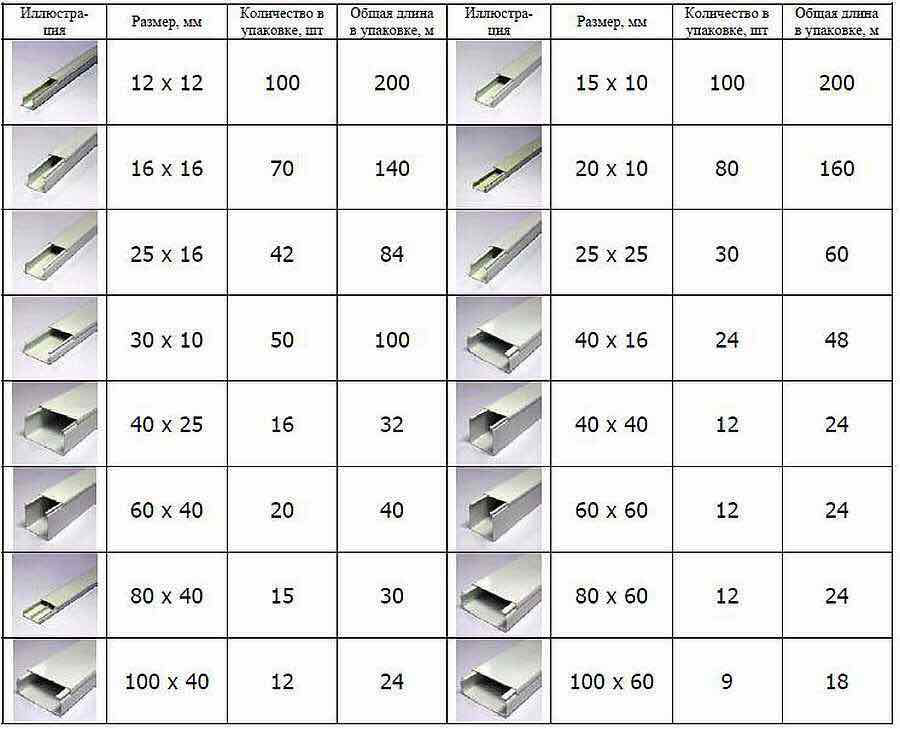

Размеры кабель-каналов П-образного типа и их полезное сечение:
| Профиль | Размер (ширина × высота), мм | Полезное сечение, мм2 | Толщина стенок, мм |
|---|---|---|---|
| 12х12 | 130 | 1 | |
| 15х10 | 135 | 1 | |
| 16х16 | 230 | 1 | |
| 20х10 | 180 | 1 | |
| 25х16 | 360 | 1,1 | |
| 25х25 | 563 | 1,1 | |
| 40х16 | 576 | 1,3 | |
| 40х25 | 900 | 1,3 | |
| 40х40 | 1440 | 1,3 | |
| 60х40 | 2160 | 1,7 | |
| 60х60 | 3240 | 1,7 | |
| 80х40 | 2880 | 1,7 | |
| 80х60 | 4320 | 1,7 | |
| 100х40 | 3600 | 2 | |
| 100х60 | 5400 | 2 |
*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.
Способ крепления к поверхности
В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).
Дополнительные элементы

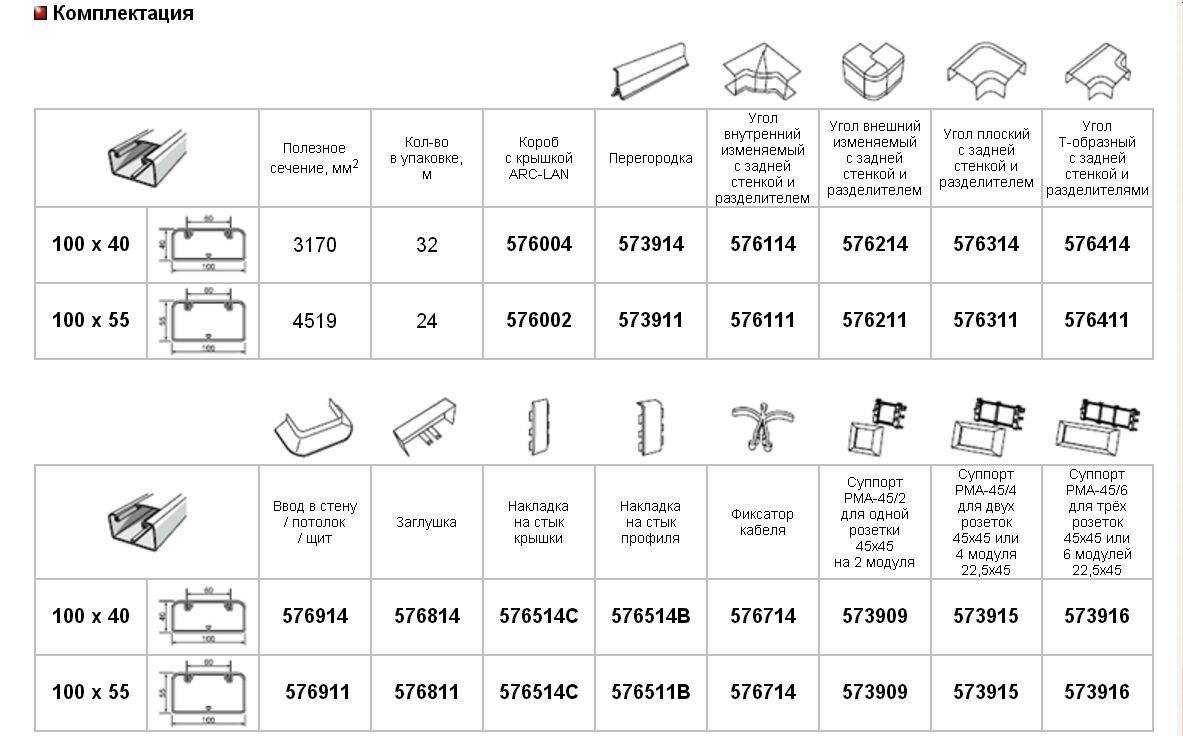

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.
Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.
Напольные и плинтусные кабель-каналы
Отдельной категорией идут напольные и плинтусные кабель-каналы.
Напольные кабель-каналы.
Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.
Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.
+ Плюсы кабель каналов
- Нет нужды штробить стены для укладки проводов.
- Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
- Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
- Монтаж магистрали выполняется максимально быстро.
- Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.
— Минусы кабель каналов
- Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
- Короб «забирает» у стены несколько сантиметров пространства.
- Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
- Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.
Рекомендации от специалистов
Нередко во время проведения монтажных работ совершаются ошибки. Они приводят к необходимости вносить корректировки в проект либо увеличивать смету на расходные материалы. Чтобы это исключить, нужно ознакомиться причинами подобных неприятностей:
- разметка нанесена без учета запаса под комплектующие элементы (приходится делать встык, что не всегда получается качественно);
- крепежные изделия и материалы выбраны без учета особенностей архитектурной части помещения (форма, ровность, плотность, структура);
- полезное пространство заполняется с превышением допустимых 35 или 40 %;
- тип кабель-канала выбран не в соответствии с условиями эксплуатации (характеристики проводников, климат, механическая нагрузка, агрессивность среды);
- гибкий рукав или полоса смонтированы с натяжением.
Специалисты, чтобы избежать ошибок, перерасхода материалов начинают работу с составления либо ознакомления с проектной документацией.

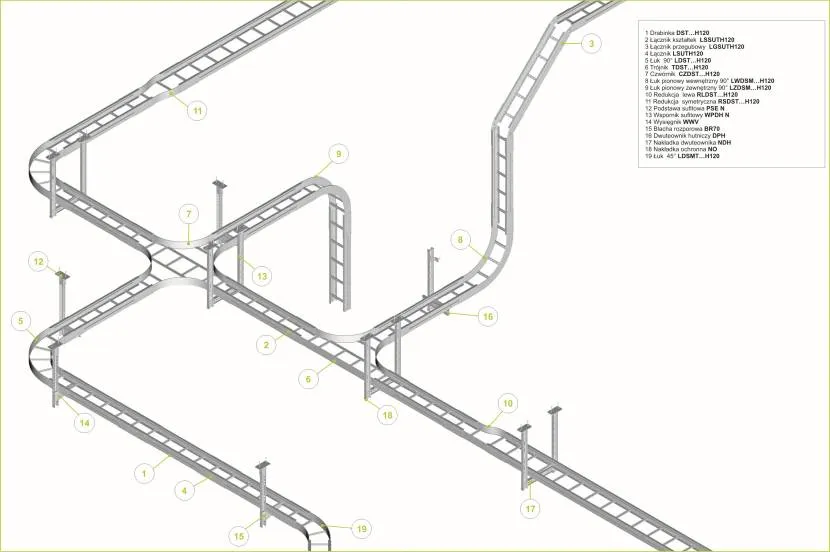

Пример схемы расположения кабельных лотков лестничного типа Источник baks.com.pl
Для реализации запланированных действий применяются только качественные изделия от проверенных производителей. Проверить их можно следующим образом:
- отсутствие дефектов (трещины, деформация, заусенцы, царапины и неравномерное окрашивание);
- строгая геометрия, точность исполнения относительно рельефа и торцевых кромок;
- легкость открывания и плотность закрывания крышки без появления дефектов (лучше проверить на торговой точке несколько раз).
Некоторые мастера рекомендуют обратить внимание на ассортимент и качество комплектующих (включая соответствие по цвету или рисунку). Считается, что хороший производитель к этому вопросу подходит со всей ответственностью
Стоит отдавать предпочтение такой продукции.
Как выбрать кабельный канал

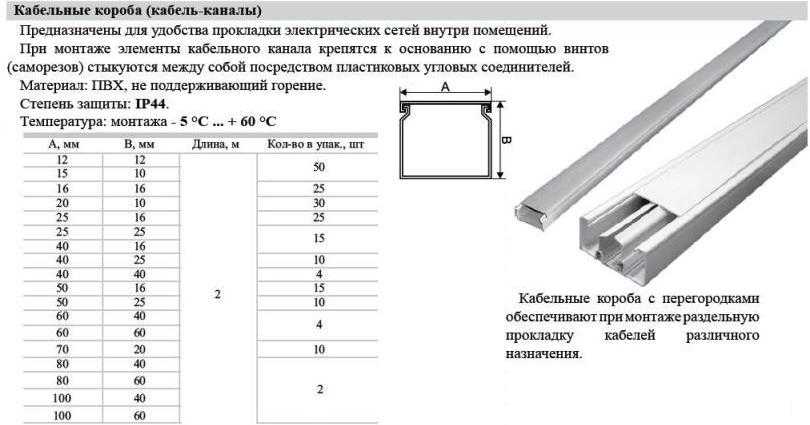

Для укладки в один короб силовых и слаботочных проводов производят профили с одной или двумя перегородками. Стандартная длина короба для стен и потолков 2 метра, сечение профиля минимальное 8×8 мм, максимальное 100×60 мм. Для прокладки по углам между полом и стенами небольшого количества проводов, обычно слаботочных, существуют плинтусы специальной конструкции. Если требуется подвести провод к устройству, удаленному от стен, существуют напольные варианты с округлой поверхностью.
Различаются короба по стоимости и эксплуатационным характеристикам в зависимости от материала. Изделия производят:
- из пластмассы. Наиболее распространенный вариант и наиболее дешевый. Для помещений с высокой влажностью и на внешних стенах здания можно применять пластик IP 55 c высокой степенью защиты. Цветовая палитра пластиковых коробов позволяет выбрать нужный тон;
- алюминиевые с покрытием из полиэтилена. Дороже, но прочнее и долговечнее пластиковых. Количество циклов открытия-закрытия крышки невелико из-за разгибания замков. Полиэтиленовое покрытие легко разрушается при механическом воздействии. Цвет придается каналам полиэтиленовым покрытием и достаточно разнообразен;
- стальные оцинкованные. Такие конструкции наиболее прочны и дороги. В основном используются в условиях высоких нагрузок. Например, при напольной проводке и во внешней среде. Цвет изделий разнообразен.
Выбор типа и размеров коробов начинают с определения разводки проводов по всему дому от электрощита и точек входа кабелей телевидения, компьютерной сети, телефона и охранной сигнализации до розеток, выключателей и светильников, нанеся линии проводов на чертеж квартиры или дома. В зависимости от мощности подключаемого оборудования провода будут разной толщины, это следует отметить на чертеже.
Сразу следует подсчитать для каждого сечения короба количество внутренних и внешних углов по линии проводки, количество торцевых переходов заглушек, количество Т-образных переходов к ответвлениям и их сечение. Обойтись без них, конечно, можно, но щели на стыках, разность сечений будут бросаться в глаза. Применение герметика для заделки щелей приведет к сложностям при необходимости, например, добавить или заменить провод в магистрали.
Разводка проводов примет эстетически законченный вид, если розетки и выключатели устанавливать от одного производителя. Они идеально подойдут и по размерам, и по дизайну.
Советуем обратите внимание на стены. Неровность стен при монтаже коробов будет особенно видна. Если вид помещения важен, в этом случае стоит подумать над установкой конструкции по стене вдоль пола
Если вид помещения важен, в этом случае стоит подумать над установкой конструкции по стене вдоль пола
Если вид помещения важен, в этом случае стоит подумать над установкой конструкции по стене вдоль пола.
Инструктаж по выполнению угловых стыков
Основное требование данной работы – отсутствие видимых глазу «прорех» между элементами после защелкивания крышек. Чтобы не получалось щелей нужно тщательно мерить и аккуратно резать, пользуясь полотном по металлу и стуслом или торцовкой. Потому желающим самостоятельно соорудить систему кабель каналов настойчиво рекомендуют пользоваться аксессуарами, скрывающими все огрехи.
Незначительные ошибки можно замаскировать подобранным в цвет герметиком, но есть еще способ для формирования углового перехода. Вместо разрезания двух заготовок под традиционным 45º-ным углом можно просто подрезать стенки оснований на их полную ширину. Короба в таких случаях устанавливаются внахлест. Надрезы и вырезы на стенках кабель канала делают ножницами по металлу.
Убедились, особых премудростей в креплении электротехнических коробов нет. Подключение розеток и выключателей к проложенной в них магистрали производится стандартным способом. Если исполнитель запасется терпением, результатом по праву можно будет гордиться.
Жесткие каналы для кабеля
Для изготовления жестких конструкций используется металл или пластик (поливинилхлорид). Короб может быть не оснащен крышкой, в этом случае в его стенках и дне имеются монтажные отверстия. Другой вариант – глухие конструкции с крышками, не имеющие отверстий. Кроме того, существуют комбинированные кабельканалы, не имеющие отверстий и не оборудованные крышками.
Выбирая тот или иной тип, следует учитывать место установки приспособлений. Например, проводка, прокладывание которой производится в каркасном доме, может быть помещена в металлический кабельканал, используемый для открытых линий.
Такие приспособления легко могут устанавливаться в потолки и перегородки, а также в фальшполы благодаря удобству крепления. Короб фиксируется к несущей конструкции с помощью саморезов, внутри него размещают электрические провода и пластиковыми хомутами закрепляют их к коробу.
Закрытые кабель каналы для электропроводки чаще всего монтируют к стенам или устанавливают на потолке. Фиксируют их с помощью саморезов, закручиваемых в монтажные отверстия.
Предлагаемые на современном рынке кабельканалы имеют разнообразную цветовую гамму, поэтому можно выбрать изделия, тон которых наилучшим образом подойдет для конкретно взятого интерьера. Цена коробов никак не зависит от их цвета. А вот приспособления, украшенные рисунком, нанесенным методом фотопринта, считаются дизайнерскими изделиями и имеют более высокую стоимость.
Кабельный канал может иметь различные размеры, эти изделия бывают стандартными или широкими. Последние применяются при работах, связанных с многопроводным монтажом. Для изоляции каждого из шлейфов от соседних широкие кабельканалы разделяются перегородками.
Особенности жестких каналов
Наиболее элегантными являются алюминиевые кабельные каналы. Особенно высоким спросом пользуются приспособления, произведенные в Италии и Германии. Они комплектуются крышкой, имитирующей с внешней стороны древесину или другой материал.
Размеры сторон изделий бывают различными – от 70х100 мм до 600х1000 мм. Сфера применения первых – проводка сигнализации в жилых или рабочих помещениях, а вторые предназначены для защиты толстых кабелей. Ширина стенок также может колебаться в пределах 0,7-2,4 мм.
Правила монтажа
Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.
Как выбрать размер
Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.
При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить
Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.
Порядок и особенности монтажа
Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.
Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.
Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен. Правила монтажа пластиковых кабельных лотков
Правила монтажа пластиковых кабельных лотков
Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.
Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

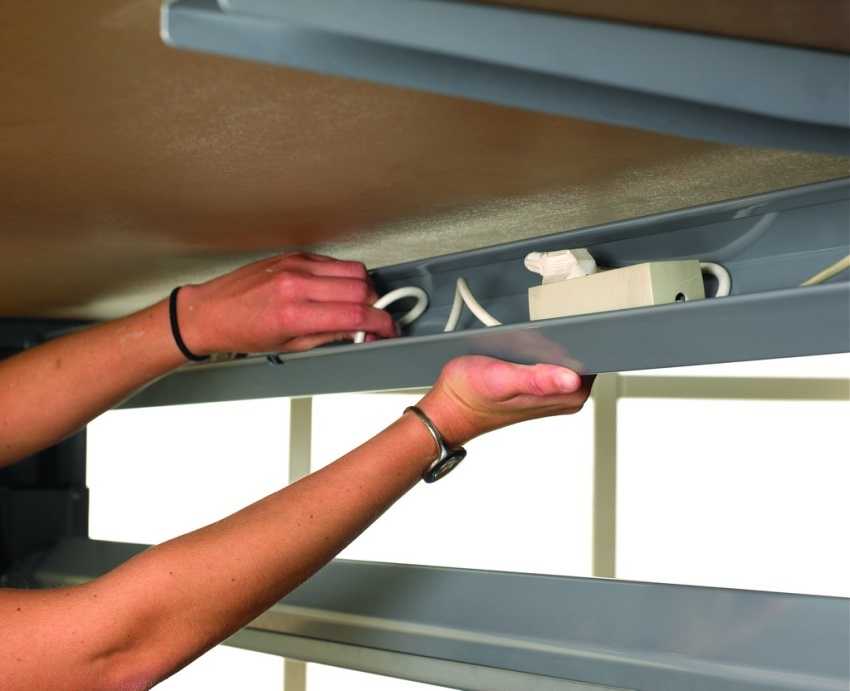

Порядок укладки проводов
В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.
Это интересно: Фото керамического плинтуса, из МДФ (видео)
Виды кабель-каналов, размеры и их характеристики
В зависимости от назначения и условий использования типоразмеры и материалы существенно отличаются друг от друга.
Прежде всего, кабель-канал представляет собой коробчатую конструкцию с фиксируемой на основании полости и накладной крышкой. Для надежного крепления элементов используется двойной плавающий замок. В зависимости от места установки и действующих механических и прочих нагрузок кабель-каналы могут изготавливаться из следующих материалов:
- Огнеупорный пластик в силу недостаточно высокой механической прочности используется для настенного и потолочного крепления кабелей. Этот вид кабель каналов нередко имитирует дерево и другие материалы и используется как функционально-декоративный элемент;
- Анодированный алюминий стоит довольно дорого и имеет привлекательный внешний вид. Помимо механической безопасности, такой кабель-канал в состоянии обеспечить защиту от электромагнитных воздействий;
- Оцинкованная сталь чаще применяется для наружного крепления электропроводки, в частности монтажа систем видеонаблюдения.
Что касается вида, размера и назначения, то здесь выбор каналов для укладки кабеля практически безграничен. Все же попытаемся выделить основные типы существующих коробов:
Мини кабель-каналы. Для этого типа характерно небольшое поперечное сечение, в диапазоне от 10х10 до 60х80 мм. Используются такие каналы, как правило, для прокладки телекоммуникаций, антенных кабелей и незначительного количества токоведущих проводов небольшого диаметра. Учитывая область использования, изготавливаются из пластика и крепятся при помощи саморезов. В некоторых случаях возможно использование специальных монтажных клеев.
Напольные кабель каналы. Используются в том случае, когда необходимо подвести электропитание к столу или светильнику, расположенному на некотором удалении от стен. Для квартиры такой вариант укладки проводки вряд ли приемлем, а вот для обеспечения работоспособности рабочих мест в офисе вполне подойдет.
Парапетные, они же магистральные короба отличаются значительными размерами (до 60х100 мм), что позволяет разместить не только проводку и кабеля, но и смонтировать в них розетки и выключатели. Такой кабель-канал может иметь W-образное, Г-образное или Т-образное поперечное сечение и изготавливается из пластика. Изделие может использоваться как в квартире, так и в различных общественных зданиях.

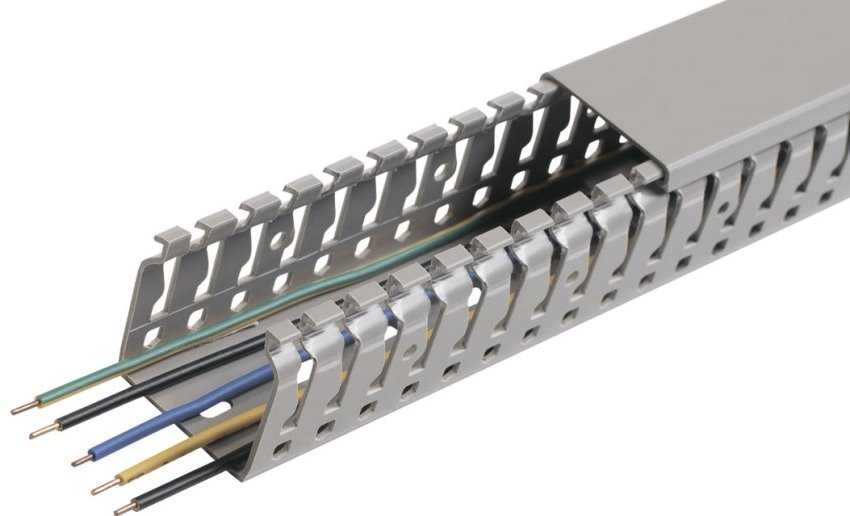

Перфорированные магистрали целесообразно использовать, если в процессе прокладывания проводки предстоит большое количество ответвлений. Степень механической прочности таких кабель каналов крайне мала, однако для распределительных шкафов и прочих развязок, которые надежно защищены внешним корпусом, для трассировки проводов они подходят как нельзя лучше. Сечение может быть как прямоугольным, так и круглым, изготавливаются, как правило, из огнестойкого пластика.
Плинтусные. Название изделия однозначно определяет способ применения такого кабель-канала. Стоит только отметить, из всех видов, именно этот является наиболее декоративным. В принципе, во избежание утомительной прокладки штроб в бетонной или кирпичной стене, еще на этапе проектирования можно предусмотреть укладку электропроводки в плинтусный кабельный канал. Такой плинтус изготавливают из ПВХ, и зачастую он имитирует либо ценную породу дерева, либо другой материал, используемый для изготовления настоящих плинтусов. Учитывая многообразие возможных вариантов дизайна, размеры плинтусных элементов могут значительно отличаться.
Угловые короба могут применяться в качестве имитации потолочного плинтуса (фриза) для маскировки проводки. Для них характерен привлекательный внешний вид и широкая гамма цветовых решений. Сечение внутреннего пространства такого элемента составляют, как правило, 40х40 мм.
Прозрачные кабель-каналы несут повышенную декоративную нагрузку, поскольку помимо основных функций обеспечивают светодиодную подсветку. Ширина прозрачной части может варьироваться от 5 до 20 мм.
Проволочные лотки также используются для прокладки большого числа проводов и позволяют избежать индивидуального крепления каждого провода.
Среди этого многообразия, безусловно, найдется соответствующий конкретным требованиям кабель-канал, размеры которого оптимально впишутся в любой интерьер
Однако для наиболее гармоничного решения крайне важно подобрать цветовое решение
Размеры
Для того, чтобы выбрать короб, важно принимать во внимание характеристики провода. Для интернет-кабеля идеально подойдет модель, размеры которой составляют 15×10 мм. Такие конструкции удачно впишутся в пространство
Такие конструкции удачно впишутся в пространство
Такие конструкции удачно впишутся в пространство
Такие конструкции удачно впишутся в пространство.

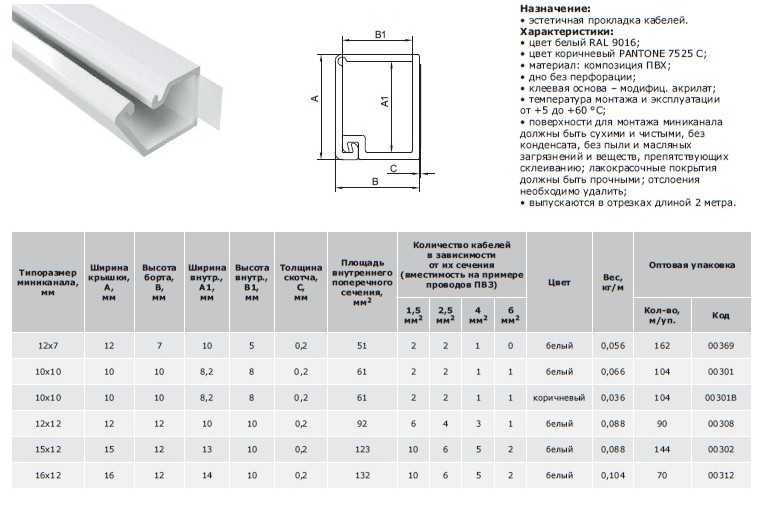

Мини-каналы
Размеры их предельно компактные: ширина составляет 12 — 75 мм. подходят для того, чтобы проложить несколько тонких проводов. Используются дома или в офисе. Для крепежа используется клей или саморезы.
| Тип | Ширина, мм | Высота, мм | Полезное сечение, мм2 | В упаковке, м |
| 12×7 | 12 | 7 | 44 | 288 |
| 12×12 | 12 | 12 | 82 | 80 |
| 15×10 | 15 | 10 | 86 | 180 |
| 20×10 | 20 | 10 | 129 | 126 |
| 20×12,5 | 20 | 12,5 | 130 | 108 |
| 16×16 | 16 | 16 | 164 | 88 |
| 25×16 | 25 | 16 | 257 | 66 |
| 25×25 | 25 | 25 | 342 | 80 |
| 40×16 | 40 | 16 | 368 | 80 |
| 40×25 | 40 | 25 | 576 | 52 |
| 40/2×25 | 40 | 2×25 | 576 | 52 |
| 40×40 | 40 | 40 | 914 | 30 |
| 60/3×16 | 60 | 3×16 | 384 | 56 |
| 75/3×20 | 75 | 3×20 | 800 | 36 |
Табл. 1.
Напольные
Обычно они овальные. Часто делаются из алюминия. Пластмасса используется редко
Важно знать, какую температуру сможет выдержать кабель-канал
| Тип | Ширина, мм | Высота, мм |
| 50×12 | 50 | 12 |
| 70×16 | 70 | 16 |
| 75×16 | 75 | 16 |
| 75×17 | 75 | 17 |
| 75×18 | 75 | 18 |
| 90×12 | 90 | 12 |
| 92×20 | 92 | 20 |
Табл. 2.
Плинтусные
Используются вместо плинтуса. Применяются для того, чтобы проложить кабель на стыке стены и пола. Обычно изготавливаются из пластика. Предусматривается различное декоративное и цветовое оформление. Фиксируются к стене или полу с помощью саморезов. В комплекте имеются соединители, заглушки, переходники.
| Тип | Ширина, мм | Высота, мм |
| 50×10 | 50 | 10 |
| 50×16 | 50 | 16 |
| 60×16 | 60 | 16 |
| 70×20 | 70 | 20 |
| 70×22 | 70 | 22 |
| 75×20 | 75 | 20 |
| 80×20 | 80 | 20 |
| 90×25 | 90 | 25 |
Табл. 3.
Парапетные
Основные кабель-каналы для административных зданий и офисов. Их поперечное сечение выполнено в виде буквы Г или Т. Эти короба самые широкие. Минимальный размер составляет 50×80 мм. Могут применяться для монтажа розеток и проводов. Лотки обычно изготавливают из пластика.
| Тип | Ширина, мм | Высота, мм |
| 50×80 | 50 | 80 |
| 74×55 | 74 | 55 |
| 80×40 | 80 | 40 |
| 80×50 | 80 | 50 |
| 85×50 | 85 | 50 |
| 90×50 | 90 | 50 |
| 100×40 | 100 | 40 |
| 100×50 | 100 | 50 |
| 100×60 | 100 | 60 |
| 105×50 | 105 | 50 |
| 110×50 | 110 | 50 |
| 120×55 | 120 | 55 |
| 130×50 | 130 | 50 |
| 150×60 | 150 | 60 |
| 220×65 | 220 | 65 |
Табл. 4.
Перфорированные
Используется профиль с отверстиями. В результате вес снижается на 40 %. Также снижается цена. Для изготовления применяется металл и пластик. Сечение выполняется в виде круга или прямоугольника. Обеспечивается необходимая вентиляция. Провода не перегреваются, конденсат в коробе не накапливается. Перфорированные короба обычно используются тогда, когда нужно собрать электрощитовое оборудование.
| Тип | Ширина, мм | Высота, мм |
| 15×17 | 15 | 17 |
| 25×30 | 25 | 30 |
| 25×40 | 25 | 40 |
| 25×60 | 25 | 60 |
| 25×80 | 25 | 80 |
| 25×100 | 25 | 100 |
| 40×40 | 40 | 40 |
| 40×60 | 40 | 60 |
| 40×80 | 40 | 80 |
| 40×100 | 40 | 100 |
| 60×40 | 60 | 40 |
| 60×60 | 60 | 60 |
| 60×80 | 60 | 80 |
| 60×100 | 60 | 100 |
| 80×60 | 80 | 60 |
| 80×80 | 80 | 80 |
| 80×100 | 80 | 100 |
| 100×60 | 100 | 60 |
| 100×80 | 100 | 80 |
| 100×100 | 100 | 100 |
| 120×80 | 120 | 80 |
Табл. 5.
Гибкие
Другое их название – рулонные. Форма перфорированная. Такие кабель-каналы позволяют проложить проводку на неровных основаниях. Форма прямоугольная или круглая, длина традиционно составляет 20 метров.
| № |
Внутреннее сечение Ш×В (мм) |
Внешнее сечение Ш×В (мм) |
Радиус изгиба (мм) |
| 1 | 10×5 | 13,7×8 | 10 |
| 2 | 10×5 | 13,7×8 | 15 |
| 3 | 10×9,4 | 16×12,5 | 18 |
| 4 | 16×9,4 | 22×12,5 | 28 |
| 5 | 10×10,3 | 16×12,5 | 18 |
| 6 | 16×10,3 | 22×12,5 | 28 |
| 7 | 6×10,5 | 12,5×15 | 28 |
| 8 | 16×15 | 24,2×19,3 | 28 |
| 9 | 20×15 | 28,2×19,3 | 28 |
| 10 | 30×15 | 38,2×19,3 | 28 |
| 11 | 15×17 | 26×24 | 75 |
| 12 | 25×17 | 36×24 | 75 |
| 13 | 38×17 | 49×24 | 75 |
| 14 | 15×17,5 | 26×23 | 38 |
| 15 | 25×17,5 | 36×23 | 38 |
| 16 | 38×17,5 | 49×23 | 38 |
| 17 | 38×17,5 | 49×23 | 38 |
| 18 | 20×21 | 33,5×28 | 38 |
| 19 | 25×21 | 38,5×28 | 48 |
| 20 | 38×21 | 51,5×28 | 48 |
| 21 | 38×21 | 51,5×28 | 75 |
| 22 | 38×21 | 51,5×28 | 125 |
| 23 | 50×21 | 63,5×28 | 35 |
| 24 | 50×21 | 63,5×28 | 48 |
| 25 | 50×21 | 63,5×28 | 75 |
| 26 | 50×21 | 63,5×28 | 125 |
| 27 | 68×21 | 81,5×28 | 48 |
| 28 | 80×21 | 93,5×28 | 48 |
| 29 | 38×21 | 51,5×28 | 100 |
| 30 | 50×21 | 63,5×28 | 75 |
| 31 | 50×21 | 63,5×28 | 100 |
| 32 | 68×21 | 81,5×28 | 75 |
| 33 | 68×21 | 81,5×28 | 100 |
| 34 | 80×21 | 93,5×28 | 75 |
| 35 | 25×25 | 41×35 | 55 |
| 36 | 38×25 | 54×35 | 55 |
| 37 | 38×25 | 54×35 | 75 |
| 38 | 38×25 | 54×35 | 125 |
| 39 | 57×25 | 73×35 | 55 |
| 40 | 57×25 | 73×35 | 75 |
| 41 | 57×25 | 73×35 | 100 |
| 42 | 57×25 | 73×35 | 125 |
| 43 | 77×25 | 93×35 | 55 |
| 44 | 77×25 | 93×35 | 75 |
| 45 | 77×25 | 93×35 | 100 |
| 46 | 77×25 | 93×35 | 125 |
| 47 | 103×25 | 119×35 | 100 |
| 48 | 125×25 | 141×35 | 100 |
| 49 | 38×25 | 54×35 | 125 |
| 50 | 57×25 | 73×35 | 125 |
| 51 | 103×25 | 119×35 | 150 |
| 52 | 50×35 | 66×50 | 75 |
| 53 | 50×35 | 66×50 | 125 |
| 54 | 75×35 | 91×50 | 125 |
| 55 | 100×35 | 116×50 | 63 |
| 56 | 100×35 | 116×50 | 125 |
| 57 | 50×35 | 66×50 | 150 |
| 58 | 75×35 | 91×50 | 100 |
| 59 | 100×35 | 116×50 | 125 |
| 60 | 125×35 | 141×50 | 200 |
| 61 | 108×42 | 135×64 | 75 |
| 62 | 75×45 | 95×64 | 125 |
| 63 | 100×45 | 120×64 | 100 |
| 64 | 150×45 | 170×64 | 150 |
| 65 | 200×45 | 220×64 | 200 |
| 66 | 75×45 | 95×64 | 200 |
| 67 | 100×45 | 120×64 | 125 |
| 68 | 125×45 | 145×64 | 200 |
Табл. 6.
Структура проводочных лотков кабельных систем
Кабеленесущие системы являются одним из важнейших факторов, влияющих на эффективность работы оборудования и системы в целом. Структура проводочных лотков кабельных систем – наиболее удобное и экономичное решение для создания структурированных кабеленесущих систем. Проводочные лотки кабельных систем разрабатываются по уникальной запатентованной технологии и используются для организации кабельной инфраструктуры внутри офисных, производственных и других помещений. Проволочные лотки ДКС идеально подходят для помещений самого различного назначения. Проводные лотки пользуются все большей популярность. Опыт показывает, что во многих планах проводные лотки с легкостью способны подменить листовые металлические лотки, а потому все более активно применяется в построении структурированных проводных систем. Проводные лотки кабельных систем входят в систему «F5 Combitech», которая соответствует самым высоким стандартам качества и международным техническим нормам. Проволочные лотки ДКС отвечают самым строгим критериям безопасности благодаря высокотехнологичной и прочной конструкции. Система «S5 Combitech» — это проводная система, использующая для распределения кабельных сетей в помещениях большой площади. Она идеально подходит для цехов, вокзалов, аэропортов, торговых залов, складов и т.п. Перфорированные лотки состоят из стали оцинкованной по принципу Сендзимира. Оцинковка по этому пункту происходит следующим образом: черный металл в рулонах с большой скоростью прокатывается через ванны с цинком, а затем из него изготавливается лоток. Оцинковка по методу Сендзимира повышает степень защиты перфорированных лотков от коррозии. Перфорированные лотки изготовлены из прямых компонентов с перфорированной основой и способны устанавливаться как с крышкой, так и без крышки.
