Водосток на плоской кровле: как правильно смонтировать

Выбор водосточной системы

дом с плоской крышей

Для крыш плоского типа предусмотрено два варианта водосточных систем:

Традиционная (требует установки большого количества воронок, вода по трубам системы идет самотеком).
Гравитационно-вакуумная (отличается высокой пропускной способностью при минимальном количестве коммуникаций).

Традиционный внутренний водосток

Для его эффективного функционирования необходимо правильно выполнить разуклонку кровли, при этом воронки монтируются в нижних точках.

Количество приемников воды зависит от размеров крыши. Водоприемные элементы при помощи труб соединяются с вертикальной трубой водостока, по которой вода с крыши попадает в канализацию

Важно установить горизонтальные элементы трубопровода с уклоном, чтобы обеспечить свободный слив воды самотеком

виды внутренних водостоков для крыши

Гравитационно-вакуумная система

Более 30 лет активно применяется во многих странах Европы и мира благодаря высокой экономичности и эффективности. Принцип работы основан на том, что в системе, оснащенной сифоном, возникает вакуумная среда, за счет чего вода всасывается с поверхности и перемещается по трубам с высокой скоростью.

К преимуществам системы можно отнести:

поток имеет высокую скорость;
упрощенный монтаж (требуется меньше воронок и коммуникаций, трубы можно не монтировать под уклоном, поскольку вода перемещается по ним под давлением воздуха);
небольшой вес (не создает дополнительного воздействия на кровельную систему);
экономичность (используются воронки и трубы меньшего диаметра в сравнении с традиционной системой без потери производительности);
способность самоочищаться (пропускная способность системы не изменяется с течение времени).

Для сравнения: воронка вакуумной системы с горизонтальным выпуском 75 мм за одну секунду способна пропустить до 15 литров жидкости. Чтобы обеспечить ту же пропускную способность традиционного водостока, потребуется установить воронку с горизонтальным выпуском 200 мм.

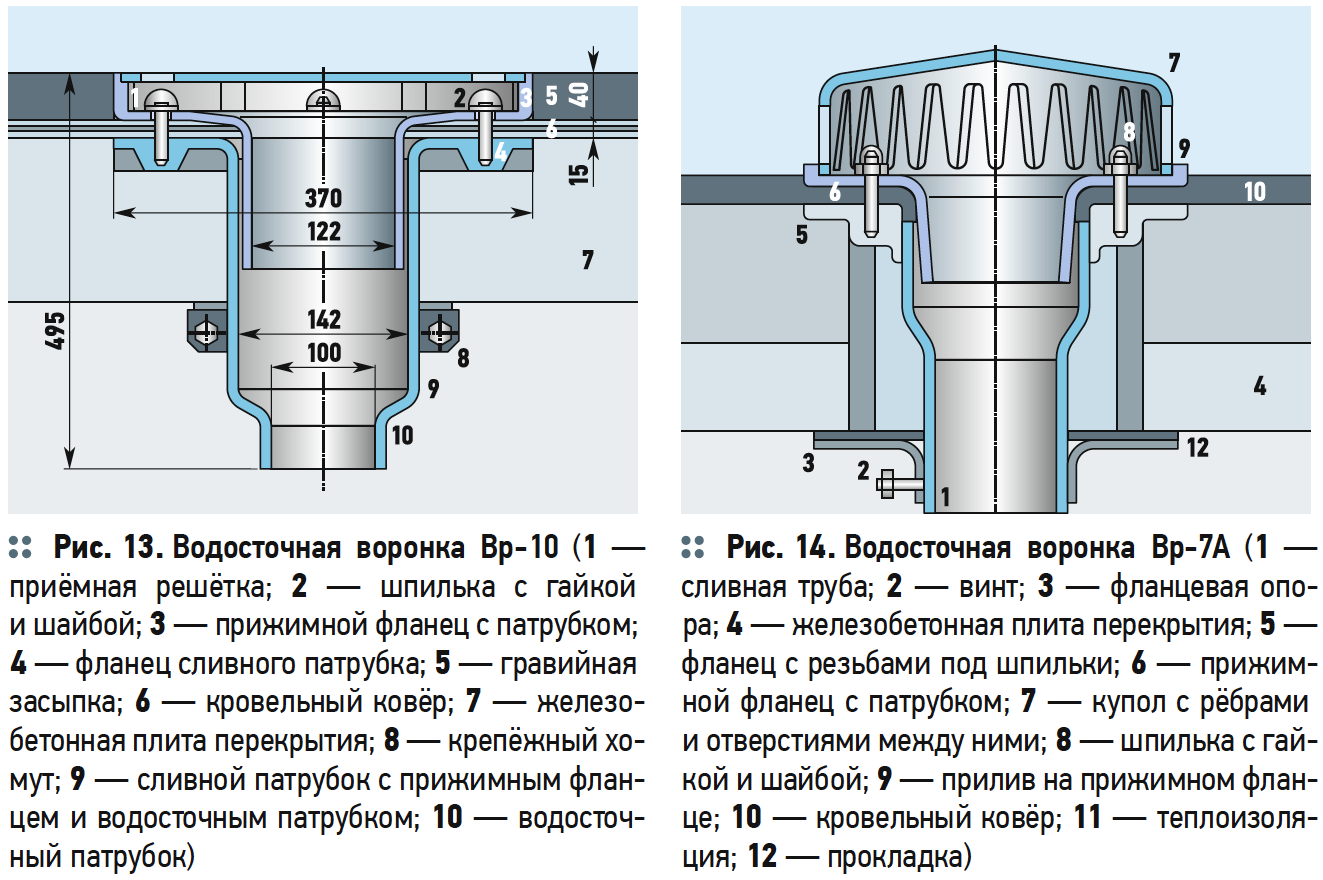

устройство вакуумной водосточной воронки

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

ножницы по металлу;
шуруповерт;
ножовка по металлу или дереву;
перфоратор (чтобы крепить к стене хомуты);
уровень;
ручная или электродрель;
отвертка;
рулетка, карандаш;
резиновый молоток;
строительные леса;
маркер, шнур (для отметок);
стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

Порядок монтажа

Рекомендации таковы:

Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
Внутрь воронки вставляем желоба до полного защелкивания.
Теперь желоба вставляем внутрь кронштейном до защелкивания.
Если того требует конструкция крыши, между двумя желобами ставим соединитель.
Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
Ставим заглушку на желоб до щелчка.
Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
Закрываем сверху желоба защитной решеткой.
Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
Трубы между собой соединяем муфтой с прокладкой.
К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
На расстоянии от грунта в 20 см к трубе крепим слив.
На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Процесс установки системы

Монтажные работы начинаются после урегулирования вышестоящих вопросов. Стандартный план работ по установке водостока состоит из:

Фиксации крюков;
Монтажа желобов, воронок, труб;
Организации дренажа.

Каждый процесс имеет свои особенности, которые следует учитывать для прочного и надежного отвода воды.

Способы крепления

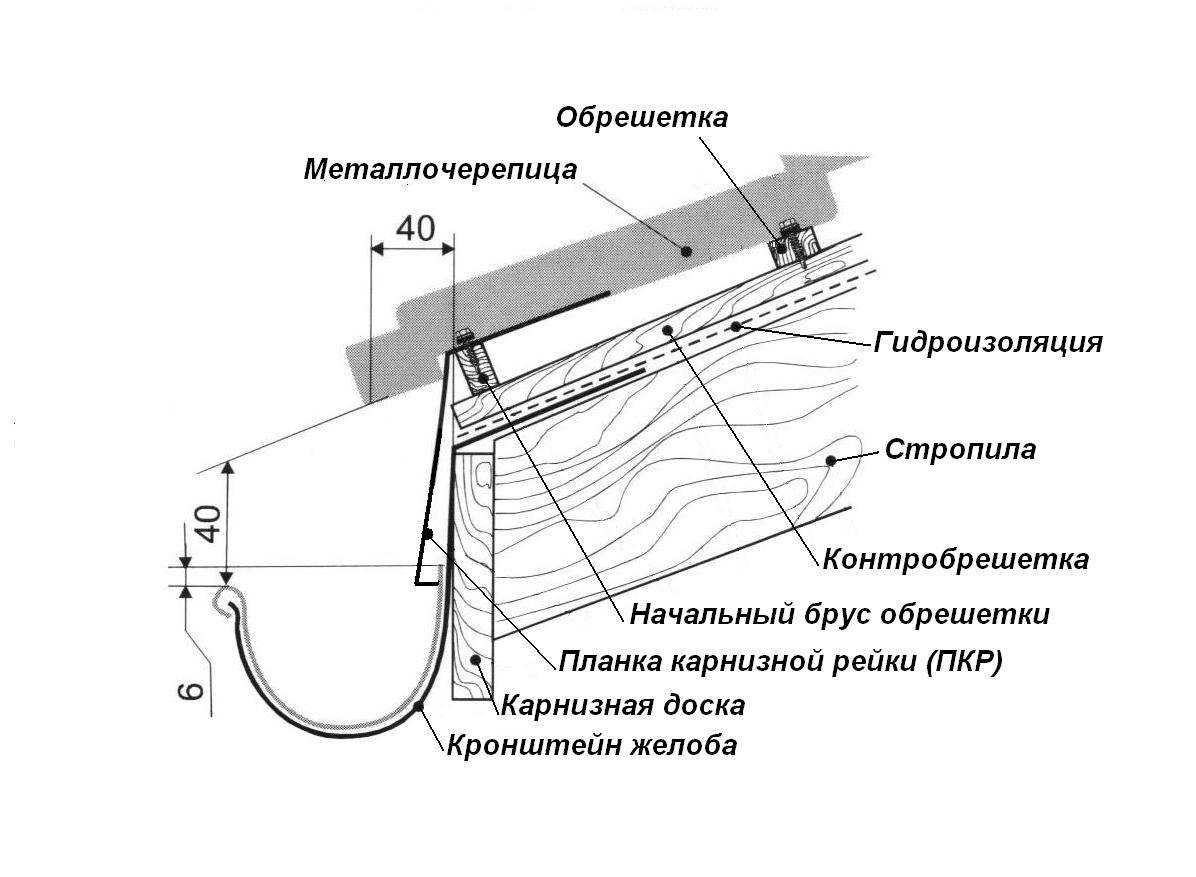

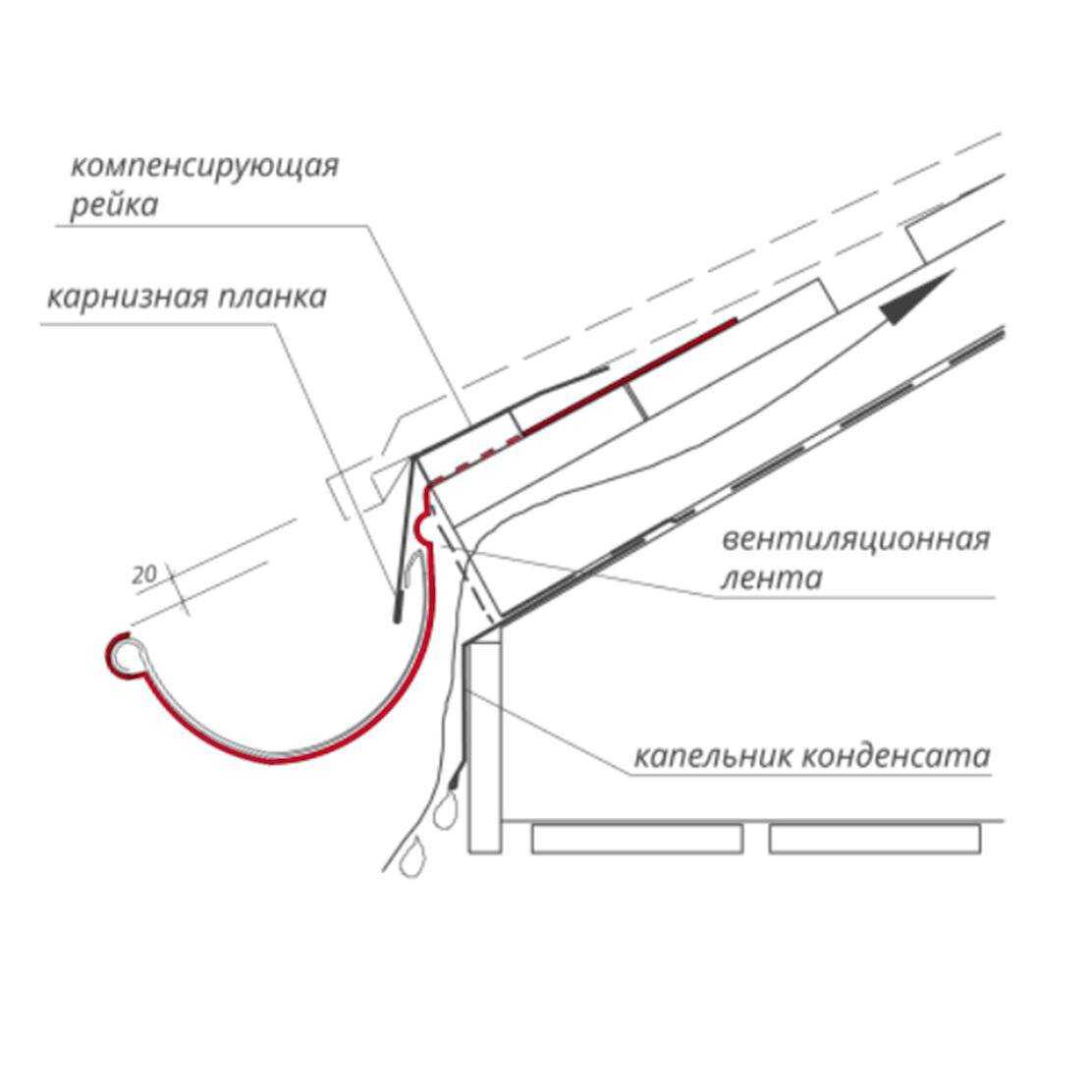

Важными элементами считаются специальные крюки, закрепляющие желоба по периметру стены дома. Принято выделять следующие типы:

Плоские кронштейны выгнутой формы, которые крепятся к стропилам, обрешетке или деревянному настилу.
Фронтальные модели, устанавливающиеся на ветровую доску. Отличительной характеристикой считается наличие механизма регулировки.
Универсальные детали, которые можно применять для монтажа к любой поверхности.

Организация водостока различается в зависимости от способа крепления кронштейнов. К основным типам монтажа по данному критерию относят установку системы к:

стропилам обрешетки;
ветровой доске;
крайней доске, прибитой сверху настила.

При создании системы отвода воды с крыши дома, важно следить за тем, чтобы параметры крюков и желобов соответствовали

Трубопроводная система

Желоба для водостока перед установкой рекомендуется заранее собрать. Элементы длиною в 1, 2 или 2,5 м соединяются между собой с помощью резинки-уплотнителя. Для закрытия желоба по краям используют заглушки, которые не позволяют воде вылиться за пределы системы слива.

Организация слива воды

После выяснения особенностей внешней трубопроводной системы, важно определить куда отвести воду с кровли. Поверхностный дренаж представляет собой совокупность траншей, вмещающих в себя дождевые лотки и накрытые специальными решетками. Подобная система позволяет отвести дождевую воду с кровли здания и всей территории участка

принято использовать специальные баки, в которых собирается и фильтруется жидкость с крыши. Впоследствии, мин воду с кровли используют для собственных нужд (например, полива участка)

Подобная система позволяет отвести дождевую воду с кровли здания и всей территории участка. принято использовать специальные баки, в которых собирается и фильтруется жидкость с крыши. Впоследствии, мин воду с кровли используют для собственных нужд (например, полива участка).

Глубинный дренаж является широко используемым способом отведения вод. Данный вариант предусматривает монтаж трубопроводной системы в грунте на глубине до 1 м. Слив воды осуществляется в трубу, окруженную щебнем или геотекстилем.

Вертикальная дренажная система предусматривает создание нескольких колодцев. Нередко устанавливается дренажный насос, который служит для откачки воды.

Владельцы загородных домов имеют возможность воспользоваться несколькими вариантами дренажа:

Используя емкость. Данный способ предполагает установку резервуаров для воды возле дома. Можно поместить бочку на расстоянии 0,5 – 5 м от земли или закопать в почву. Практичные владельцы дачных участков после скопления минеральной воды в емкости используют ее для полива.
Популярным методом отвода воды является создание абсорбирующего колодца. На расстоянии не менее 200 см от дома, выкапывают котлован и засыпают его щебнем. Данная основа послужит для создания бетонного колодца. Щебень с песком станут природным фильтром, благодаря чему, жильцы дома будут получать чистую воду.
Сток воды может сливаться в канализационную систему. Такой вариант осуществляется при условии наличия подключения к центральной канализации и после получения согласия коммунальных структур.
Еще одним местом, куда можно отводить дождевую воду, является местный водоем или канава.

Оригинальные альтернативы: дождевые цепи

Классические дренажные системы можно заменить установкой дождевых цепей. Их в натянутом виде крепят к выходу желоба, что способствует аккуратному стеканию воды из кровли в резервуары или грунт. Дождевые цепи оптимально устанавливать на расстоянии в 50 см от края стропил крыши. Подобная практика позволит снизить вероятность загрязнения фасада здания.

Интересным дизайнерским решением станет соединение водостока с водоотводным устройством. При попадании в трубу, дождевая вода будет сразу выводиться в рядом стоящую емкость. В случае переполнения емкости, лишняя жидкость будет стекать в дренажную систему. В дальнейшем, резервуар станет выполнять функции хорошего колодца.

Как выбрать тип водостока

Подбор водосточной системы – не такая простая задача, как кажется. Есть много нюансов, которые следует учитывать:

на юге страны, где вода на крыше замерзает крайне редко, лучше использовать внешние водостоки;
в умеренном климате, если в доме нет чердачного помещения, внешние водостоки неэффективны;

на севере вода часто замерзает и ледяные заторы могут разорвать трубы наружного водостока. В этих условиях наружные водостоки имеет смысл обустраивать только в нежилых зданиях без отопления;
самыми надёжными для жилых домов с плоской кровлей считаются внутренние водостоки. Их сливные трубы постоянно находятся в тепле, так что никаких ледяных пробок в них не образуется.

Порядок установки

Выполняют установку водосточных воронок на плоской кровле следующим образом:

Поверхность крыши разделяют на геометрические формы равной площади, организуя к центру уклон с помощью засыпки керамзита, утеплителя или заливки бетона. При этом нижнюю часть воронки устанавливают в основание крыши, подсоединяя к горизонтальной водосточной трубе.

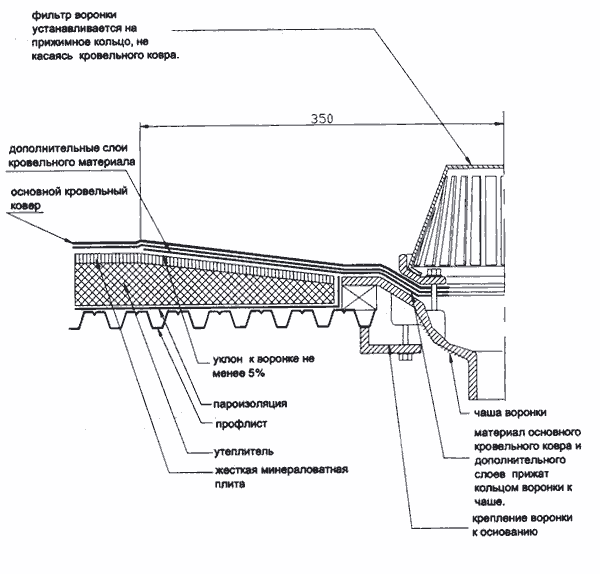

После укладки утеплителя и гидроизоляции соединяю верхнюю часть воронки с нижней, используя кольцевой уплотнитель.
Пластиковый фартук, который есть на верхней части воронки, располагают между верхним и нижним слоем рубероида и закрепляют наплавляемым фартуком из битума.

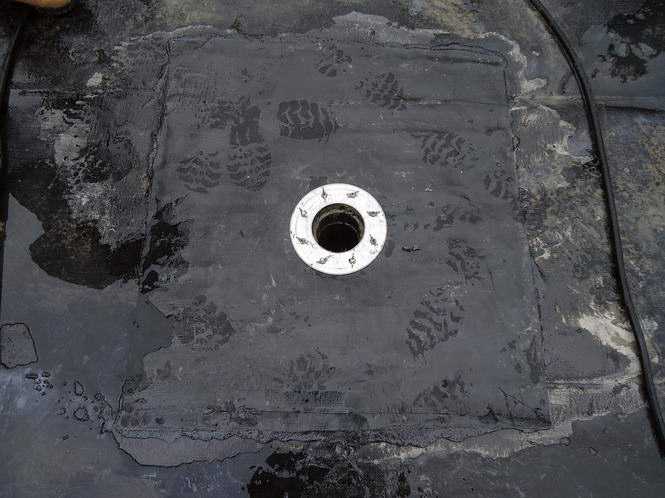

Далее покрывают кровельный пирог мастикой или битумом для кровли и устанавливают защитную решетку.
Проверяют герметичность соединений и эффективность водостока с помощью простой проверки: на расстоянии 2 м от воронки выплескивают ведро воды и наблюдают, с какой скоростью и полностью ли она попадает в водосток.

Водосточную систему, в том числе и воронки, необходимо периодически осматривать и прочищать, чтобы неожиданно начавшийся ливень не привел к обрушению крыши. Грамотно организованный водосток не только продлит срок эксплуатации кровли, но и станет источником воды для полива, если вы озабочены сохранением природных ресурсов.

Плоская кровля с внутренним водостоком – что это и зачем он нужен

Отсутствие скатов кровли лишает крышу естественного уклона для того чтобы проводился сток атмосферных осадков. В первую очередь это касается дождя, тающего снега или града.

В таких случаях на зданиях можно обустраивать внутренние или внешние водостоки.

Устройство внутреннего стока воды – это достаточно сложная система, если ее сравнивать с внешним средствами, предназначенными для этих же целей.

Но из-за массы преимуществ владельцы различных сооружений выбирают именно ту систему, которая находится внутри дома. Такое решение вопроса отведения атмосферных осадков можно сравнить с тем, как вода стекает с обычной ванны.

Жидкость находит единственный путь наименьшего сопротивления, куда и направляется посредством течения. Сначала она попадает в канализационную трубу, после чего – в канализационный стояк. В некоторых случаях можно сделать систему таким образом, что вода будет собираться в специальный резервуар, из которого ее можно будет использовать в качестве технической жидкости.

Основными преимуществами плоских кровель с внутренним водостоком являются:

повышение эстетичности самого здания, так как на его фасадах не будут видны трубы или другие системы стока атмосферных осадков;
отсутствие промерзания сточных вод в зимний период, так как они спрятаны внутри и согреты самим же зданием;
более высокая эффективность отведения воды.

ВАЖНО!

Наибольшая проблема, с которой сталкиваются владельцы плоских кровель с внутренним водостоком – это их засорение

. Осуществлять

чистку

в таких случаях очень сложно. Но на данный момент созданы специальные технические средства, которые максимально препятствуют возникновению таких ситуаций.

Также очень важно продумать внутренний водосток до начала строительства или же до того, как начнутся кровельные работы. После того, как строительство будет закончено, осуществить монтаж системы стока атмосферных вод можно лишь в тех случаях, когда будет разобрана часть дома

Устройство водостока

Правила монтажа

Некоторые правила монтажа внутреннего водостока могут существенно повысить эффективность системы в целом, посредством улучшения ее функционирования. Основные правила и требования по монтажу внутреннего водостока заключены в СНиП 2.02.01-85.

Водосточные воронки и водостоки под ними должны быть расположены в нижних частях крыши, а также равномерно распределены по всей площади кровли. Это поможет более качественно собирать атмосферные осадки.

Уклон на более чем 50 см расстоянии от воронки сбора воды делают на величину, не меньшую 5 процентов. Это можно делать путем специального выравнивая стяжки или же за счет теплоизоляционного слоя.
Для того чтобы чаша водосточной воронки непосредственно не была уперта в теплоизоляционный материал, ее нужно ставить на специальный деревянный брус, предварительно обработанный антисептиком. Его нужно устанавливать на основание кровли

А к нему уже крепить непосредственно водоприем.
Места сопряжения горизонтальных и вертикальных труб водостока должны быть осуществлены с помощью специального переходника, обеспечивающего прямое попадание воды.

Очень важно, когда воронка находится выше точки промерзания, подогревать ее посредством специальных электрических приборов. Таким образом можно предотвратить остановку функционирования системы при минусовой температуре

Если расстояние до теплых помещений дома больше одного метра, специалисты рекомендуют также прогревать горизонтальные трубы водосточной системы.

Сооружение внешнего водоотвода

Установка внешнего водостока для плоской крыши производится только в теплых регионах с количеством осадков не более 300 мм/год. В некоторых случаях систему слива дополнительно оборудуют песчаным фильтром, который ставится на выпускное отверстие.

Сам «выпуск» выходит не в ливневую систему, а специальный резервуар. Такая система помогает избавляться от воды там, где нет ливневой системы. Также фильтрованная вода из резервуара пригодна для питья.

При неорганизованном типе отвода осадков с плоской крыши уклон делается с помощью утеплителя или бетонной стяжки, а в некоторых случаях кровля делается наклонной еще на этапе строительства (это относится больше к наклонной крыше).

Для неорганизованного типа сливной системы требуется дополнительное усиление свесов на карнизах. Для этого их требуется оббить оцинкованной сталью, которая используется для кровельных работ, а уже поверх укладывать рулонное покрытие в два слоя с нахлестом.

Если для покрытия кровли используется мастика, то усиление делается аналогично, просто необходимо чередовать жидкий настил с армирующей прослойкой.

Для организованного водостока наклон делается аналогично неорганизованному. Чтобы сделать такую систему слива требуется:

Выбрать трубы из алюминия или ПВХ, которые будут разрезаны по своей длине пополам.
В стене под всем стоком с крыши на высоте 15-20 см пробить отверстия по анкерные крюки или специальные крепления. Рекомендуется делать небольшой наклон труб к сточной воронке.
Установить эти детали так, чтобы в них можно было поместить трубы.
Части труб поместить в соответствующие пазы и соединить между собой. Можно укладывать детали слива в нахлест или закреплять между собой с помощью сварки (пайки).
В одной из частей слива (со стороны, куда идет наклон труб) требуется установить водоприемную воронку, которая будет соединятся со стояком.
Вертикальная сливная труба крепится к стене с помощью кронштейнов и хомутов.

Края половинок труб, которые находятся под стоком требуется закрыть с помощью заглушек, чтобы вода текла только в воронку.

Принцип размещения водоприемников

Приемники воды необходимо установить в наиболее низких местах кровли. Он должны быть равномерно распределены по поверхности.

Чтобы исключить образование застойных луж на крыше, уклон поверхности в сторону воронки должен составлять не менее 2%, при этом на расстоянии около полуметра до водосточной воронки уклон должен быть увеличен не меньше, чем до 5%. Изменение уклона обеспечивается за счет выравнивания стяжки или уменьшения теплоизоляционного слоя.

способ контрразуклонки на плоской кровле

Расчет количества приемников воды выполняется следующим образом: на каждую воронку должно приходиться не более 200 кв. м. поверхности, расстояние между воронками – не менее 50 см.

Минимальный диаметр трубы – 10 см. Несмотря на размеры крыши, на ней должно быть установлено не менее двух воронок, либо одна воронка и ливневой сток. Это позволит избежать затопления при засорении водоприемника.

Установка сливов на крышу своими руками

Ниже представлена пошаговая инструкция по установке сливов для крыши своими руками:

Начинать необходимо с подсчета требуемого количества воронок, труб, кронштейнов, желобов, заглушек, соединительных элементов. Заблаговременный расчет всех материалов поможет сэкономить врем в дальнейшем и не приведет к перерасходу материалов.

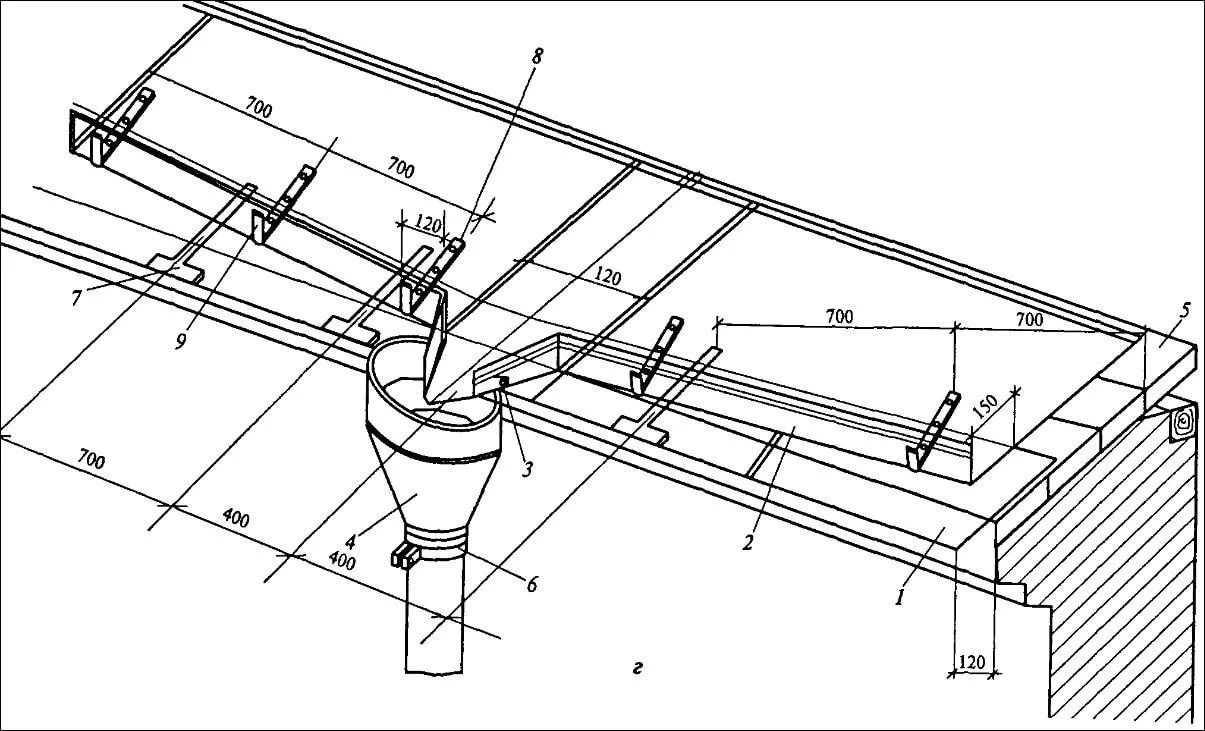

Крепеж кронштейнов. Нужно наметить, к чему следует крепить кронштейны, при этом требуемое расстояние от стены до желоба – 7-8 см, иначе будет происходить намокание стены. Кроме того, уклон желоба на 1 погонный метр должен быть около 20 мм, что предотвратит скапливание в нем воды, вследствие чего кронштейны должны крепиться с небольшим смещением. Облегчить задачу при устройстве слива с крыши поможет расчет и отметка необходимого уклона.Первым следует закрепить верхний кронштейн, расстояние до которого от края крыши должно быть 10-15 см. Вторым крепится нижний кронштейн. После этого между ними натягивается нитка, по которой делаются отметки мест крепления последующих кронштейнов с шагом около 40-60 см. Детали крепятся саморезами, при этом следует следить за тем, чтобы кронштейн не находился в месте соединения желобов.
Монтаж желобов. Как правило, желоба изготавливаются длиной 1 м, 2 м, 2,5 м, по причине чего перед установкой их следует соединить, что делается при помощи элементов с уплотнительной резинкой. Заглушки устанавливаются по краям желоба, а приемная воронка — в желаемом месте. Для ее монтажа в желобе наискось делаются спилы, после чего он соединяется с воронкой, на край которой предварительно наносится клей. При этом ось отверстия, прорезанного в желобе, должна совпадать с осью лейки воронки.
Установка держателей и водосточных труб. Сливные трубы должны располагаться точно под воронками. Монтаж труб к стене осуществляется хомутами или держателями, которые крепятся к стене при помощи саморезов, гвоздей, дюбелей или шурупов. Держатели труб следует разместить в местах стыка – под каждым раструбом, при этом расстояние между элементами не должно превышать 2 м. Сливное колено является последним элементом трубы и устанавливается так, чтобы вода отводилась в требуемое место.

После всех произведенных действий по установке слива на крыше, дождевая вода больше не застанет вас и фундамент вашего дома врасплох, а будет грамотно отводиться в нужное место или скапливаться в емкости для дальнейшего использования.

Напоследок, по традиции, предлагаем посмотреть короткое видео в котором показан пошаговый монтаж водосточной системы

Водосточная воронка для плоской кровли – виды и способы монтажа

Главный враг любой крыши – вода, разрушительное действие которой приводит к сокращению срока службы кровельного материала, протечкам. У двухскатных, вальмовых и даже односкатных видов крыш есть, что противопоставить талой и дождевой воде. Это их скаты, благодаря уклону которых влага, не задерживаясь на крыше, соскальзывает вниз. Плоские кровли являются менее защищенными, на ровной поверхности скапливаются лужи, которые не успевают высыхать.

Застои воды методично разрушают гидроизоляционный слой, кроме того наносимая ветром пыль оседает в них, образуя болотистый субстрат. Семена растений, попавшие в эту «почву», прорастают и разрушают кровельный пирог корнями. Чтобы избежать продлить срок службы, плоские крыши оборудуют системой водостока, отводящей воду с ее поверхности в ливневую канализацию.

Организация внутреннего водостока для домов с плоской кровлей.

Систему водоотведения следует рассчитать заблаговременно, желательно, во время проектирования дома. Для экономии финансовых средств, необходимо выбрать максимально короткий путь прокладки трубопровода

Так же важно выбрать удобное место для подключения к канализации. Водосточные стояки располагаются на внутренних несущих стенах или на перегородках

Если постройка не отапливается, следует предусмотреть систему искусственного обогрева водостока. При прокладке на чердаке трубопроводов участок системы водоотвода нужно окружить утеплителем. Трубы по материалу разделяются на пластиковые, чугунные, керамические и асбестоцементные.

На крыше частного дома обычно достаточно одной воронки. Количество может увеличиться в следующих случаях:

Площадь поверхности кровли превысила допустимые ГОСТом размеры,
Дом разделён на секции. В этом случае у каждой должна быть своя собственная воронка,
Парапет разделяет кровлю на несколько секторов. Каждый следует снабдить двумя водоприёмниками.

Примеры реализации плоской крыши с внутренней системой водоотведения и одной воронкой

Монтаж водостока своими руками из канализационных труб

Дачный домик можно оборудовать системой водостока, изготовленной из обычных канализационных труб. Посмотрим, как это делается.

Шаг 1. Труба длиной 4 м, имеющая достаточно большое сечение (около 110 мм), разрезается вдоль на две половины. Удобнее всего это сделать болгаркой.

Труба разрезается пополам

Шаг 2. Половинки труб соединяются между собой и скрепляются саморезами.

Соединение половинок трубы

Для крепления используются саморезы

Шаг 3. Производится формирование сливной воронки. Для этого соединяются отрезок трубы и крестовина с коленом. После фиксации наносится разметка посередине трубы с продолжением на крестовину. По разметке производится распил собранных элементов.

Формируется сливная воронка

Распил элементов

Шаг 4. Для фиксации желобов под кровлей можно использовать заводские кронштейны либо сделать их самостоятельно из металла. Они прикручиваются к импровизированным желобам.

Кронштейн прикручивается к желобу

Шаг 5. Монтаж желоба производится вдоль ската кровли.

Желоб монтируется вдоль ската кровли

Шаг 6. Производится сборка трубы стока, присоединение ее к желобам и фиксация на стене строения.

Сборка сточной трубы

Крепление сточной трубы

Проверка водосточной системы на предмет работоспособности

Видео – Создание водостока из труб

Установка системы стока для кровли не так сложна, как кажется сначала. В строительной сфере есть гораздо более трудоемкие и затратные по времени мероприятия. Здесь же при желании можно довольно быстро управиться с обеспечением правильного стока воды с крыши.
