Как рассчитать минимальный уклон водосточного желоба

Правила монтажа желобов водостока

До начала монтажа необходимо правильно подобрать ширину желобов. Это зависит от площади скатов крыши. Чем они больше, тем должен быть большим диаметр. Зависимость такая:

• площадь крыши в пределах 50-70 м² – желоба шириной 90 мм;
• площадь скатов от 70 до 140 м² – водосточные лотки шириной 125-130 мм.

Есть еще один параметр, который определяет длину горизонтальной части водосточной системы дома: расстояние между вертикальными трубными стояками водостока. Максимальный размер – 12 м. Наклон желобов будет выставляться именно на этой части кровельной конструкции.

Рассчитывают уклоны водосточной трубы на 1 м в миллиметрах. К примеру, если длина горизонтальной части водостока равна 10 м, угол наклона рассчитывается так: на каждый метр конструкции опускание одного из концов лотка производится, к примеру, максимально на 5 мм; значит, на десятиметровую длину опускание произойдет на 50 мм или 5 см.

На первом этапе монтажа водосточной системы устанавливают метки двух концов желобчатой конструкции. Делают это так:

1. От одного из краев горизонтальной части, которая расположена на противоположной стороне от вертикальной части, наносится метка. Ее расположение по вертикали определяется размерами выбранных кронштейнов, на которые будут укладываться водосточные лотки.
2. В нее вкручивают саморез.
3. Вкручивают саморез на противоположной стороне кровельной конструкции. Он должен находиться на одном горизонтальном уровне с первым крепежным изделием.
4. От второго шурупа опускают вниз 5 см, куда вкручивают третий саморез. Второй можно выкрутить.
5. Соединяют между собой первый шуруп и третий, для чего используют прочную нить или леску. Это и есть контур расположения желобчатой конструкции.
6. В местах расположения саморезов устанавливают по кронштейну. Их крепят к лобовой доске, к первому элементу обрешетки или к стропилам крыши.
7. Промежуточные кронштейны устанавливают через каждые 50-100 см строго по намеченному контуру.
8. Нить удаляют и переходят к монтажу восточных желобов.

Монтаж горизонтальных водостоков – это установка лотков на кронштейны по технологии раструбного соединения. Последующий элемент укладывается под предыдущий. Нахлест – 10 см. Этот участок рекомендуется дополнительно герметизировать, используя, к примеру, силиконовый герметик. Оптимально – если стык двух лотков попадет на кронштейн.

Способов крепления желобов к кронштейнам несколько. Часто используемый – загиб внешнего края поддерживающего элемента за борта лотков. Можно использовать вязальную проволоку или применить саморезы, которые вкручивают сразу сквозь кронштейн и лоток. Есть на рынке и более сложные, но высокоэффективные методы.

Как только будет смонтирована горизонтальная часть, переходят к вертикальной. Это обычная установка труб раструбным способом, которые крепят к стене специальными хомутами посредством саморезов и пластмассовых дюбелей. Далее устанавливают приемные воронки, которые являются переходным элементом между горизонтальной частью водостока и вертикальной. Здесь главная задача – герметичность между воронкой и желобом, а также между первой и вертикально установленной трубой.

Нередко встречаются ситуации, когда горизонтальная часть водосточной системы, устанавливаемой на один скат кровли, состоит из двух частей, которые располагаются с наклоном в одну точку. В ней монтируется вертикальный трубный стояк. В этом случае расчет наклона и размеров элементов водостока производят с учетом половины площади ската, если на последний устанавливается один вертикальный стояк. К примеру, если длина карниза равна 12 м, стояки монтируют посередине – по 6 м от краев крыши.

Не всегда это получается делать по чисто эстетическим требованиям. Поэтому трубы можно располагать на разных расстояниях. К примеру, от одного края на 4 м, от другого на 8 м. Это норма. Но расчет проходимости желобов придется рассчитывать с учетом части площади ската, под которыми располагаются две разные по длине части желобчатой конструкции.

Правильный выбор угла наклона горизонтальной части водосточной системы обеспечит максимально эффективную работу водоотводящего контура. Небольшое отклонение от норм в ту или другую сторону может привести к снижению качества работы.

Главные требования и правила

Если выбирать водосточную систему с учетом типа, размера и уклона крыши, то можно встретить организованную и неорганизованную.

В первом случае речь идет о том, что водоотведение осуществляется в определенное место. Во втором случае талая и дождевая жидкость стекает прямо на отмостку.

Что касается требований к расчету водосточной системы кровли, то основными являются:

• желоба настенного или подвесного типа могут быть установлены только на крышах, угол ската которых не меньше 15 градусов;
• должен соблюдаться уклон желобов на минимальном уровне 2%;
• углубленные конструкции должны быть с бортиками, высота которых превышает 12 см;
• между водосточными трубами не должно быть более 24 мм;
• рассчитывать диаметр труб нужно исходя из того, что на 1 м2 кровли берется 1,5 см2 сечение.

Расчёт водосточной системы

Все эти правила актуальны только в условиях эксплуатации, где вероятность замерзания стоков минимальна.

Если говорить о любом климате, то нужно сделать так, чтобы внутренний водосток имел наружный выход.

В такую систему входят следующие элементы:

• стояк;

• отводная труба;

• выпуск;

• другие аксессуары и комплектующие (используются в зависимости от конфигурации и функции системы отвода воды с крыши).

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L  – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

• на линию длиной 10 м и меньше – 1 водосток;
• если длина желоба превышает 12 м – 2 отвода;
• для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
• на линии с заглушкой – по 1 отводу.

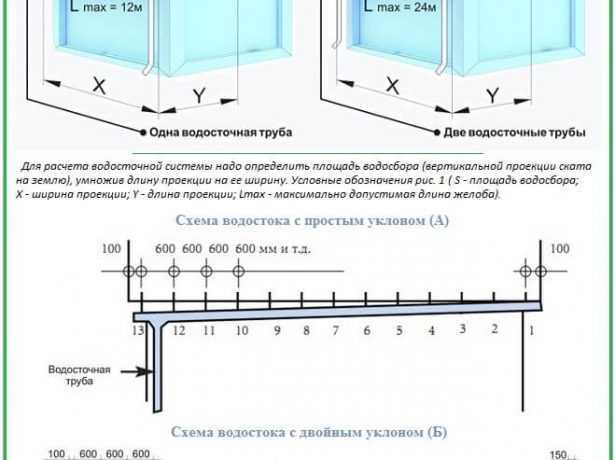

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

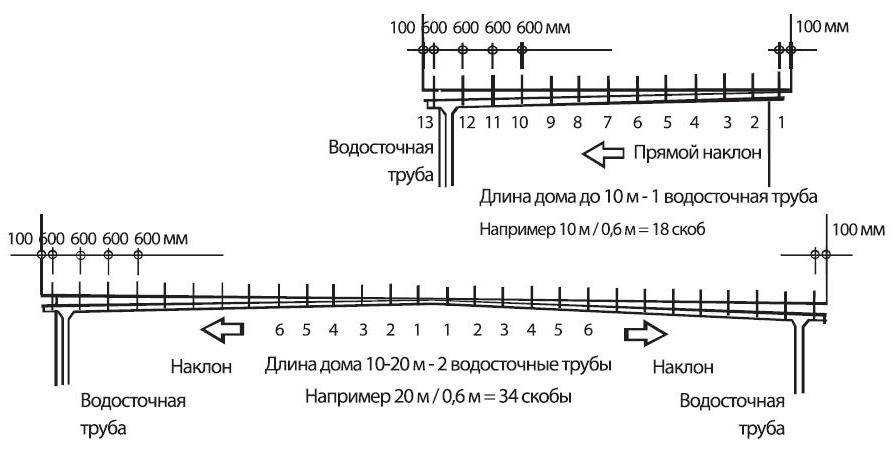

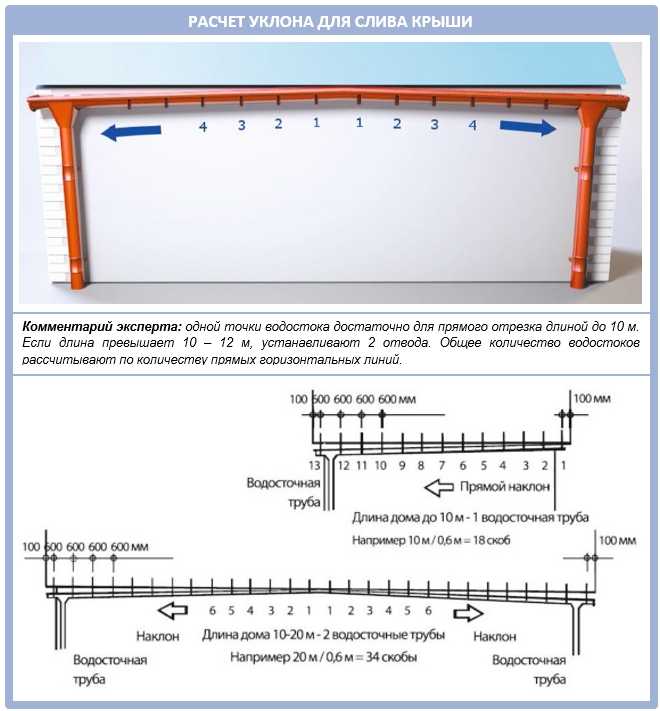

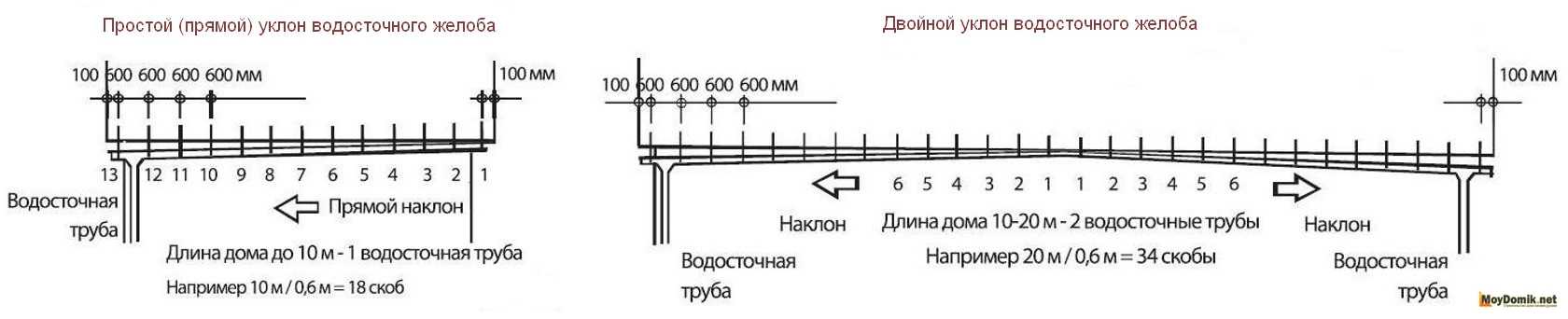

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

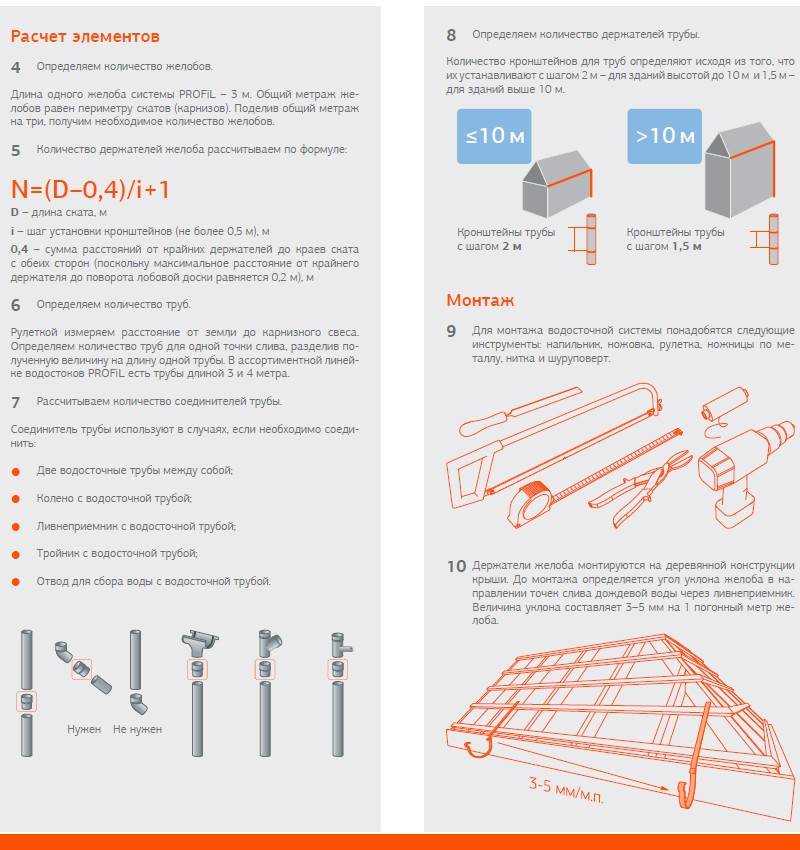

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

• N – искомое значение;
• L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

1. Измерить расстояние от отмостки до края крыши.
2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Нужен ли вообще уклон?

Любой, кто придает большое значение внешнему виду дома, хочет прикрепить желоб горизонтально. В принципе, это тоже возможно, но эксперты советуют делать с разрывом в 0,5 процента. Это мешает воде в худшем случае не стечь. Кроме того, грязевые отложения намного легче удалить, когда дождевая вода может смываться уклон желоба. В противном случае придется постоянно его чистить.Для того, чтобы поддерживать желоб в хорошем состоянии в течение длительного времени, рекомендуется установить специальную защиту от листьев и засоров. Для этой цели доступно несколько систем.

Правильный уклон для металлических желобов

Например, хотя пластиковые желоба могут быть установлены горизонтально, металлические желоба должны иметь так называемый продольный градиент

Важно заранее рассчитать правильный уклон, чтобы в итоге расстояния были правильными, и вода не остановилась и не переполнилась

Как рассчитать правильный уклон

Металлические желоба во всех случаях должны быть наклонены, по крайней мере, от одного до трех миллиметров на метр. Но еще лучше до пяти миллиметров. Это единственный способ предотвратить накопление листьев и другого мусора со временем. Сначала надо рассчитать разницу высот, вызванную уклоном. С водосточным желобом в 10 метров это может быть до пяти сантиметров. Чтобы рассчитать правильный уклон, можете просто умножить длину желоба на значение уклона в миллиметрах.

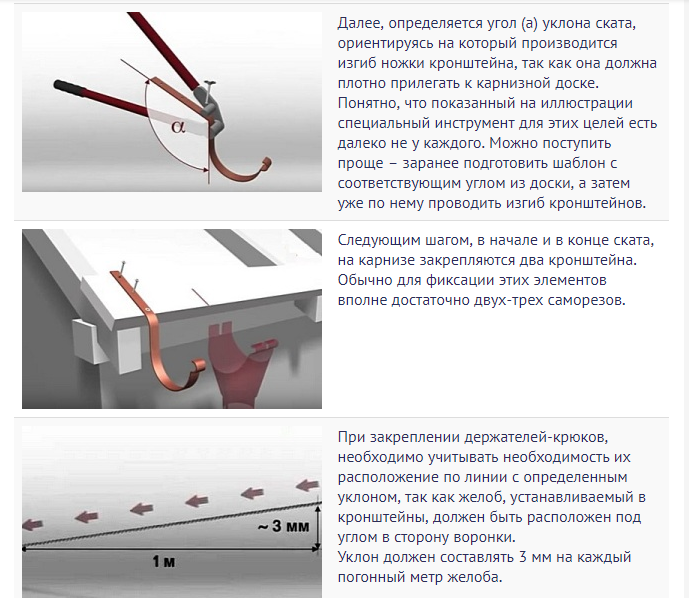

Как смонтировать желоб с уклоном

Закрепление желоба. Он обычно крепится с помощью кронштейнов специальной формы, которые устанавливаются на верхней части стропил.

Выровнять и прикрепить желоб. Сначала прикрепить держатель к концу желоба и оттуда вытяните шнур до точки, где должна быть присоединена водосточная труба. Тогда нужен уровень, чтобы отметить точку привязки на другой стороне на той же высоте. Там можно отметить наклон от трех до пяти миллиметров, а затем прикрепить второй кронштейн. Теперь между двумя держателями можно натянуть шнурок, который помогает в качестве ориентира прикрепить оставшиеся держатели.

Отрегулировать наклон желоба. В общем, имеет смысл наклонять желоб непосредственно во время сборки, что экономит много времени в ретроспективе. Тем не менее, любой, кто первым прикрепляет водосточный желоб горизонтально и замечает, что вода не может стечь, должен действовать вовремя. Для этого есть два варианта, в зависимости от того, какой держатель желоба был выбран. Наиболее подходящими являются регулируемые кронштейны желоба, которые можно регулировать без интенсивного поворота. С помощью регулировочных винтов можно отрегулировать высоту отдельных кронштейнов желоба и таким образом создать минимальный наклон желоба. Для этого его даже не нужно снимать с держателя.

Если есть жесткие крепления для водосточных желобов, также можно создать уклон. Но это сложнее. Хотя можно согнуть соответствующий держатель большим пальцем на крыше и таким образом создать некоторый уклон. Однако, если действовать профессионально, надо отметить так называемую «нулевую точку», прямо на заднем краю кронштейне желоба. Затем держатель должен быть демонтирован и согнут. Обозначенная «нулевая точка» должна быть точкой, в которой она изогнута. Можно отрегулировать угол наклона крыши с помощью регулировочного винта желоба. Затем можно снова установить желоба.

Как выставить угол наклона

Что касается обозначения уклона водостока, то есть две величины: одна обозначается в градусах, вторая в миллиметрах. Именно последний вариант чаще применяется в строительстве. Так проще определиться с монтажными габаритами конструкции или системы. К примеру, если длина карниза, по которому выставляется желобчатый участок, равна 10, а угол наклона равен 5 мм, то при одностоячном расположении вертикальной трубы края желобов будут располагаться по отношению к вертикали между собой на расстоянии 5 см (50 мм).

Потому что на каждый метр длины придётся один край относительно другого опускать в сторону стояка. А так как длина конструкции 10 м, то соответственно опускание будет производиться на 10х5=50 мм или 5 см.

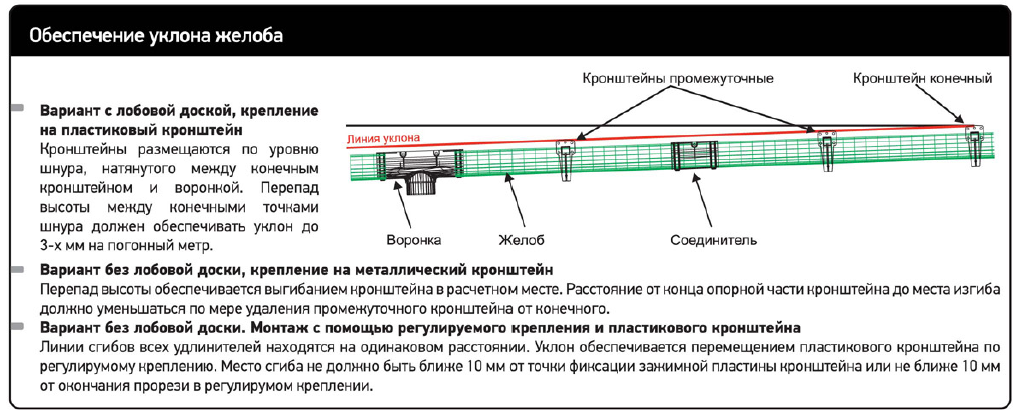

1. Поэтому монтаж кронштейнов, поддерживающих лотки водосточной системы, начинают с самой верхней точки у одного из краёв карниза.
2. У противоположной стороны точку крепления другого кронштейна спускают на 5 см.
3. Затем две точки, расположенные на разных краях свеса кровли, соединяют между собой бечёвкой или шпагатом. Он точно будет выставлен под углом в 5 мм.
4. После чего между точками или уже закреплёнными кронштейнами устанавливаются промежуточные крепёжные элементы с шагом 50–60 см.

Как выставить грамотно угол наклона

Существует несколько приемов, чтобы правильно выставить приемлемый уклон трубопровода, который не изменится в процессе монтажных работ:

1. С применением пузырькового уровня с добавочными делениями. В нём должно быть 3 чёрточки с обеих сторон, где каждая соответствует уклону в 1 см на 1 метр длины. Прибор закрепляют поверх труб и регулируют подкладками угол наклона до тех пор, пока пузырёк воздуха не коснётся нужной отметки
2. Путём измерения по краям участка отклонений (подъёма) от горизонтальной линии. Нужный коэффициент уклона будет равен отношению длины трубы (участка) к высоте подъёма верхней стороны.
3. С помощью 2 меток по краям трубопровода, выставленных по уровню, между которыми натягивается шпагат, и уже по нему ориентируются при сборке системы.
4. Использовать лазерный или ротационный нивелир. Дорого, но эффективно. Один прибор заменяет собой отвес, уровень и угольник и способен работать в ограниченном пространстве, что особенно ценно при укладке труб в штробу.

При создании канализации и формировании уклона труб в расчёте на 1 метр длины магистрали перед работой необходимо составить план и проконсультироваться со специалистами. А наглядная информация из видеосюжетов поможет разобраться в нюансах монтажа и избежать многих ошибок.

Что вы думаете по этому поводу?, нам важно Ваше мнение

Монтаж желобов

После того, как уклон водосточного жёлоба (СНИП ІІ 26-76*) определён, а также выставлены кронштейны, можно приступать к монтажу жёлоба. Он вставляется за кромку крюка и поворачивается на 90 градусов. Жёлоб фиксируется при помощи стальных пластин.

На следующем этапе выполняется монтаж соединителей для желобов. Для предотвращения деформаций жёлоба из-за температурных перепадов используются компенсаторы. Они монтируются на участках стыков труб. В местах поворота жёлоба используются различные углы.

Для предотвращения попадания мусора внутрь жёлоба его верхнюю часть необходимо прикрыть пластиковой или металлической сеткой.

Монтаж воронок

На следующем этапе выполняют монтаж воронок.

• С этой целью в жёлобе необходимо проделать отверстие с помощью ножовки.
• На металлических желобах необходимо подогнуть края отверстий.
• Воронка располагается под желобом так, чтобы её передний фальц закрепился за кромку жёлоба.
• Фиксаторы воронки загибают за заднюю кромку жёлоба.

Если используются пластиковые трубы, то для крепления воронки к жёлобу используется специальный клей. Затем, выполняется установка заглушек с использованием резиновых уплотнителей. Усаживают заглушки при помощи киянки. Для окончательной фиксации заглушки загибают фиксаторы за заднюю часть жёлоба.

От чего зависит работа водостоков

При монтаже водосточной системы учитывается масса основных и второстепенных факторов:

• К основным факторам относится угол наклона, кроме него в списке еще присутствуют сечение желобов со сливными трубами, протяженность желобов, количество воронок и площадь кровли;
• К второстепенным факторам можно отнести материал, из которого сделана конструкция, а также вид и способ крепления подвесных кронштейнов для сливных желобов и труб.

Варианты крепления подвесов.

Для чего нужен уклон

Действительно, вода ведь и так будет стекать с кровли, а попадая в желоб, она никуда не денется, в любом случае стечет по нему вниз.

Составляющие водосточной системы.

• Так вот, если сделать нулевой уклон, то есть смонтировать отливы строго горизонтально, то маленькие желоба с нагрузкой попросту не справятся и вода пойдет через борта;
• А если подвесить сливы достаточно больших размеров и емкости, то вы напрочь испортите внешний вид фасада;
• Плюс ко всему в таких сливах будет быстро скапливаться листва и грязь, соответственно вам придется их постоянно чистить, а занятие это не самое приятное;
• Другая крайность — это сделать слишком крутые сливы. В таком случае даже маленькие желоба отлично справятся с возложенной на них задачей, но воронки и водосточные трубы придется ставить огромные, иначе в этом секторе вода пойдет через верх.

Правила установки подвесов.

Как соотносятся друг к другу основные параметры

Прежде чем выбирать сечение горизонтальных и вертикальных сливов, нужно определиться с длиной секторов и количеством воронок. По правилам максимальная длина горизонтального желоба не должна превышать 10–12 м. На такой отрезок устанавливается 1 воронка на каком-либо из углов здания.

Кстати, если вы имеете дело с прямоугольной вальмовой кровлей, к примеру, 6х4 м то для нее достаточно 2 воронок расположенных по диагонали здания. Каждая из воронок будет собирать воду с 2 скатов и общая нагрузка не превысит 10 м.

Соотношение длины сектора кровли к количеству воронок.

Когда длина сектора превышает показатель в 12 м, то на нем придется делать уже 2 воронки. На ровных сплошных скатах конструкция как бы рассекается по центру и от него потоки направляются под уклоном в разные стороны.

Но размеры скатных крыш бывают разные, соответственно нам нужно учесть площадь плоскости, с которой будет поступать вода в данный желоб. Если исходить из того, что мы имеем дело с прямоугольником, то чтобы получить площадь, нам нужно длину умножить на ширину, что четко показано на схеме сверху.

Расстояние между соседними кронштейнами может колебаться от 50, до 90 см.

Естественно для расчета зависимости сечения водостока от площади сектора крыши, с которого в этот водосток будет собираться вода, есть специальные формулы. Но я предлагаю вам воспользоваться готовой таблицей.

Эта таблица не единственная, для любителей точных расчетов есть и другие данные, я их привел ниже. Но имейте в виду, в таблице даны точные рекомендованные данные, а трубы и желоба имеют несколько определенных стандартов, поэтому, когда будете округлять, то округляйте всегда в большую сторону.

Таблицы зависимости площади крыши от сечения желобов и водосточных труб.

Теперь мы добрались до самого главного — минимальный уклон водостока колеблется в районе 3–5 мм на 1 метр погонный. Здесь чем больше сечение желоба и длиннее сектор, тем меньше делается уклон. Максимум составляет 5 мм и устанавливается он на самых узких и коротких сливах.

Хотя официально уклон указывается либо в миллиметрах на погонный метр, либо в градусах, мастера обычно определяют величину уклона по длине всего сектора в мм. К примеру, 30 мм, 40 мм или 50 мм на пролет.

Гораздо проще определять уклон сливной системы по цельному пролету, от края до воронки.

Конфигурация крыш и планировка домов бывает разной и, чтобы не перегрузить определенные сектора системы, существуют проверенные на практике схемы установки водосточных воронок и направления водных потоков.

Проверенные на практике схемы монтажа водосточных воронок.

Пару слов о материалах

Сейчас водосточные системы делают из металла или из пластика:

• Металлические конструкции считаются более прочными и долговечными. Обычно железо монтируется на кровли с большой квадратурой. Главную опасность для подобных систем представляет не вода, а зимнее обледенение. Даже если металл деформируется под весом сосулек, всегда есть возможность его реанимировать;
• Пластиковые конструкции дешевле, легче и проще в монтаже. По опыту могу сказать, что для кровли среднего частного дома пластик отлично подходит, здесь главное правильно установить конструкции и тогда вам никакое обледенение не страшно.

Расчет водостока для любого типа кровли

Мы рекомендуем ответственно подойти к выбору водосточной системы. Наш удобный в использовании калькулятор водостока позволит вам рассчитать в режиме онлайн стоимость материала, узнать виды и количество элементов, которые понадобятся для организации дождевого стока.

Если вы затрудняетесь в проведении расчетов или хотите уточнить цены, закажите обратный звонок. Опытные менеджеры Grand Line предоставят профессиональную консультацию по всем интересующим вопросам.

Программа дополнительно автоматически рассчитывает схему резки желобов по всему периметру крыши. Широкая цветовая гамма позволит подобрать идеальный цвет для вашего водостока.

Перед началом работы с калькулятором проведите замер кровли (укажите ширину ската, высоту от грунта до карниза, длину карнизного свеса). Любые замеры (вне зависимости от сложности геометрии) следует производить высококвалифицированному специалисту.

Геометрия кровли влияет на количество элементов водостока. Grand Line осуществляет продажу надежных и высококачественных водостоков для:

• скатной кровли (односкатная / двускатная, вальмовая, шатровая, мансардная);
• плоской кровли.

Ливневая система в плоской крыше, как и в скатной, снабжена водосточными трубами, соединительными элементами, воронками. В частных домах, коттеджах, многоэтажных домах устанавливают наружный водосток (вдоль одной стороны фасада или точечный).

Для дачных домов, небольших коттеджей подходят водостоки 125х90. Для средних и крупных коттеджей используют системы водостоков 150х100.

Расчет осуществляется с учетом коротких обрезков или без них.

Кровельные материалы для плоской крыши в зависимости от угла ее уклона

Выбор кровельного материала в первую очередь должен быть обусловлен углом наклона крыши. Существует масса вариантов:

• Кровли из штучных материалов и волнистых листов

• Металлическая кровля.

• Мягкая кровля.

Образовать угол наклона можно с помощью создания опорной конструкции нужной конфигурации или путем засыпки поверхности наклонным слоем утеплителя. Существуют и специализированные виды материалов, например – клиновидный утеплитель от фирмы Технониколь, разуклонка кровли с которым создается путем укладки плит специфической формы.

Ассортимент клиновидных теплоизоляционных плитИсточник howbuilds.ru

Выбор наиболее подходящего материала производится путем сопоставления местных климатических условий, параметров постройки, возможностей и предпочтений владельца. Все эти факторы одинаково важны, но приоритет в принятии решений рекомендуется отдать представителям строительной компании, обладающим опытом и специальными знаниями.

Общее описание процесса подготовки

Заливка пола в бане является завершающей частью долгого и достаточно сложного процесса, который включает в себя подготовку основания под стяжку или другое покрытие. В помещениях парилки и предбанника, а также моечной – всегда присутствует большое количество воды и влаги. Поэтому полы должны устраиваться с определенными характеристиками. Они включают следующие требования:

• если решено делать пол в бане своими руками, следует предусмотреть сливную зону для воды и формировать наклон в сторону точки отвода жидкости;
• необходимо организовать вентилирование пространства под полом, если строение с парной, моечной, предбанником – не расположено на грунте;
• перед тем, как будет проведена заливка пола в бане, необходимо проложить канализационные отводы, устроить дренажный колодец для сбора стоков, оформить сливную яму или принять другие меры для отвода или накопления использованной жидкости.

Большинство процессов конечного оформления покрытия в помещениях парилки или предбанника можно выполнить собственными силами. Чтобы решение задачи, как залить пол в бане под плитку, не казалось сложным, необходимо тщательно подготовить основание для чистовой бетонной стяжки.

Пол бани с отводом

Инструкция по монтажу водосточной системы

1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
2. Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
3. Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
4. Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.

   Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.

5. Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.

   Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

   По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!

6. Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
7. При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
8. Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.

   Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

   Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.

Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.

СНИП

Сооружение схем требует соблюдения всех правил, прописанных в СНиП 2.04.03-85, данный документ учитывает потребности владельцев и регламентирует те правила, которые должны быть учтены при проведении сетей канализации. Этот документ — необходимая и полезная инструкция, которой нельзя пренебречь в ходе облагораживания старого участка или застройки нового.

СНиП по ливневой канализации содержит все необходимые расчеты для выполнения работ, проектирования системы. Также там оговорены рекомендации по основным правилам эксплуатации. На сегодня наиболее популярными типами ливневок являются:

• Точечная система канализаций
• Линейная система

От чего зависит работа водостоков

При монтаже водосточной системы учитывается масса основных и второстепенных факторов:

• К основным факторам относится угол наклона, кроме него в списке еще присутствуют сечение желобов со сливными трубами, протяженность желобов, количество воронок и площадь кровли;
• К второстепенным факторам можно отнести материал, из которого сделана конструкция, а также вид и способ крепления подвесных кронштейнов для сливных желобов и труб.

Варианты крепления подвесов.

Для чего нужен уклон

Действительно, вода ведь и так будет стекать с кровли, а попадая в желоб, она никуда не денется, в любом случае стечет по нему вниз.

Составляющие водосточной системы.

• Так вот, если сделать нулевой уклон, то есть смонтировать отливы строго горизонтально, то маленькие желоба с нагрузкой попросту не справятся и вода пойдет через борта;
• А если подвесить сливы достаточно больших размеров и емкости, то вы напрочь испортите внешний вид фасада;
• Плюс ко всему в таких сливах будет быстро скапливаться листва и грязь, соответственно вам придется их постоянно чистить, а занятие это не самое приятное;
• Другая крайность — это сделать слишком крутые сливы. В таком случае даже маленькие желоба отлично справятся с возложенной на них задачей, но воронки и водосточные трубы придется ставить огромные, иначе в этом секторе вода пойдет через верх.

Уход за полом

После формирования поверхности пола следует ухаживать за ней в течение 8-10 дней. Стяжку в бане нужно смачивать и накрывать пленкой для предотвращения сильной потери влаги. По истечении этого периода проводят железнение поверхности. Для этого на нее высыпают слой цемента толщиной до 3 мм, дожидаются, когда он наберет влаги до образования кашицы, которую втирают в стяжку.

Обработанная таким образом поверхность становится прочнее, долговечнее, а после шлифовки шкуркой – гладкой, пригодной для укладки любых покрытий. Подобный пол в бане теплый, ровный, позволит легко создать комфортную, стильную обстановку по желанию владельца.

Советы

Опытные люди, которые возводят на своем участке уже не первую постройку, создают уклон водосточной трубы без использования каких-то измерительных инструментов.

Отзывы мастеров о строительстве свидетельствуют о том, что если речь идет о постройке на вашем участке (то есть крыша не слишком масштабная), то вы можете сделать уклон водосточной трубы, используя свой собственный глазомер. Но мы все же рекомендовали бы использовать специализированные измерительные инструменты и действовать в рамках СНиПа.
