Ревизия канализационная 110 монтаж

Прочистка засорения

Чтобы понять, как прочистить канализационную систему через ревизионный люк, необходимо найти причину образования засора. Распространённые причины его возникновения:

• тряпки, попавшие в канализацию через унитаз после мытья окон или пола;
• строительный мусор, песок, наполнитель для кошачьего туалета;
• жир.

Для выполнения прочистки необходимо вскрыть ревизионный люк, находящийся выше места засорения. Если вскрыть нижнюю ревизию, то после прочистки засора вниз через отверстие могут хлынуть накопившиеся сточные воды.

Для прочистки используют канализационную проволоку или тросик. Приспособление продвигается через трубу к месту засора с одновременным вращением ручки. При этом не должны образовываться петли из троса. После удаления пробки инструмент будет легко продвигаться дальше в трубу. Ваши дальнейшие действия следующие:

• чтобы вытащить тряпку, тянем трос на себя, продолжая вращать в ту же сторону;
• при засорении песком или строительным мусором, сливаем в унитаз несколько вёдер воды;
• для избавления от жирового налёта используем горячую воду.

Ревизия канализационная — разновидности и материалы изготовления

Обычно бытовая канализация прокладывается из полимерных труб двух видов — серого поливинилхлорида (ПВХ) внутри помещений и оранжевого (рыжего) непластифицированного поливинилхлорида (НПВХ) снаружи. Соответственно для каждого вида этих труб выпускаются ревизионные тройники из аналогичного материала.

Иногда в домах старой постройки и на промышленных объектах встречается прокладка канализационных магистралей из чугунных труб. Соответственно для них выпускаются аналогичные ревизионные тройники из чугуна. То же можно сказать и о промышленных канализационных трубопроводах больших диаметров из полиэтилена низкого давления (ПНД) или гофрированных труб. Для этих магистралей выпускаются свои фасонные элементы с ревизионными муфтами.

Основные размеры ревизий для канализации в окружности — 110 и 50 мм. Большинство моделей имеют круглое окошко с резьбой, на которое накручивается крышка с резиновой прокладкой. У некоторых разновидностей лючок прямоугольного сечения, крышка к которому прикручивается при помощи болтов.

Рис. 5 Современные ревизии из чугуна

Особенности наружной установки ревизии на горизонтальных участках

В индивидуальных жилых домах наружную канализационную магистраль обычно прокладывают к локальным очистным сооружениям (ЛОС) — септикам, накопительным резервуарам, выгребным ямам-отстойникам в сельской местности.

При расположении объектов сборов канализационных отходов на расстоянии свыше 12 м от дома (СНиП 2.04.01-85), в трубопроводе обязательно должна находиться ревизия. Для защиты от внешней среды и доступа к ревизионному узлу монтируют смотровые (ревизионные) колодцы.

Стоит отметить, что стандартная высота входного патрубка септика от уровня земли, к которому подводится канализационная труба, составляет не менее 600 мм. Поэтому колодец должен быть глубиной не менее этого расстояния, а его ширина обязана обеспечивать удобство проведения работ по прочистке магистрали.

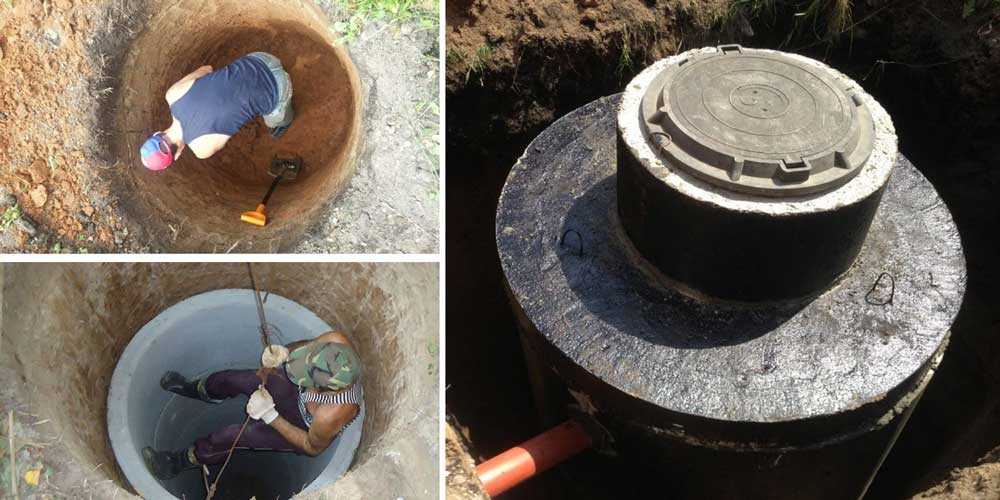

В настоящее время колодцы делают из двух основных видов материалов: железобетонных колец или отрезков гофрированных труб, из которых также изготавливают колодезные емкости специального назначения промышленным способом.

Хотя гофрированные трубы и колодцы из них являются более современными, долговечными и легкими в монтаже, их основные недостатки, а именно высокая стоимость и недостаточная жесткость значительно ограничивают их применение в индивидуальных канализационных системах именно с узлами ревизий.

Поэтому большинство хозяев применяют бетонные кольца, которые при накрывании легким полимерным люком легко выдерживают вес автомобиля и не вдавливаются в грунт.

При монтаже канализации с обеих сторон колец пробивают при помощи перфоратора сквозные отверстия в 110 мм, просовывают в них трубы и монтируют изнутри ревизию.

По окончании работ щели между трубными оболочками и стенками колец замазывают цементно-песчаной смесью, раствором для стяжки или клеевой смесью для укладки плитки.

Какие кольца для канализации используют в индивидуальном строительстве

Грамотную прокладку канализационных магистралей в многоквартирных и индивидуальных домах невозможно представить без ревизий, основное назначение которых — прочистка засоров. Конструктивно простой элемент в виде тройника обязательно устанавливают на нижнем и верхнем этажах зданий и на наружных горизонтальных участках канализационных трубопроводов, если их длина превышает 15 м.

Источник

Как правильно прочистить в лючке канализацию

Сама по себе это неприятная и «неопрятная» работа. Для правильной подготовки места к прочистке необходимо:

• На рабочем участке подготовить много старой ветоши и газет. При раскручивании шурупов на крышке лючка могут внезапно хлынуть сточные воды. С этим быстро помогут справиться, незаменимые в хозяйстве вещи: швабра, тряпка и ведро. Чем больше ветоши, тем лучше, это упростит дальнейшую уборку, после последствий чистки;
• Снять крышку и вращательными движениями коловорота или стальной проволоки двигаться в сторону образования засора, чтобы раздробить его целостную структуру на несколько мелких частей;
• Очистить трубы от оставшихся комков загрязнений с помощью сильной струи воды, выпускаемой со шланга. Канализационные трубы кладутся под уклоном, поэтому их нужно вымывать из лючка, расположенного над местом засорения.
• При отсутствии положительного результата прочистки можно пробовать действовать таким же способом, но с ревизионного лючка, расположенного ниже, образовавшейся грязевой пробки.

Прочистка засоров

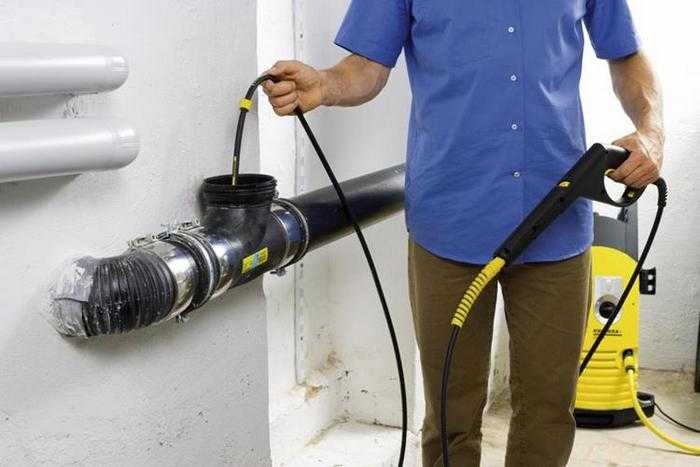

Как прочистить засор канализации через люк ревизии? Инструкция зависит от причины засора. Наиболее типичны:

• тряпки, упущенные в унитаз после мытья полов или окон;
• песок, мелкий строительный мусор и разнообразные наполнители для кошачьих туалетов;
• пресловутый жир.

Жир — одна из основных проблем канализационных труб.

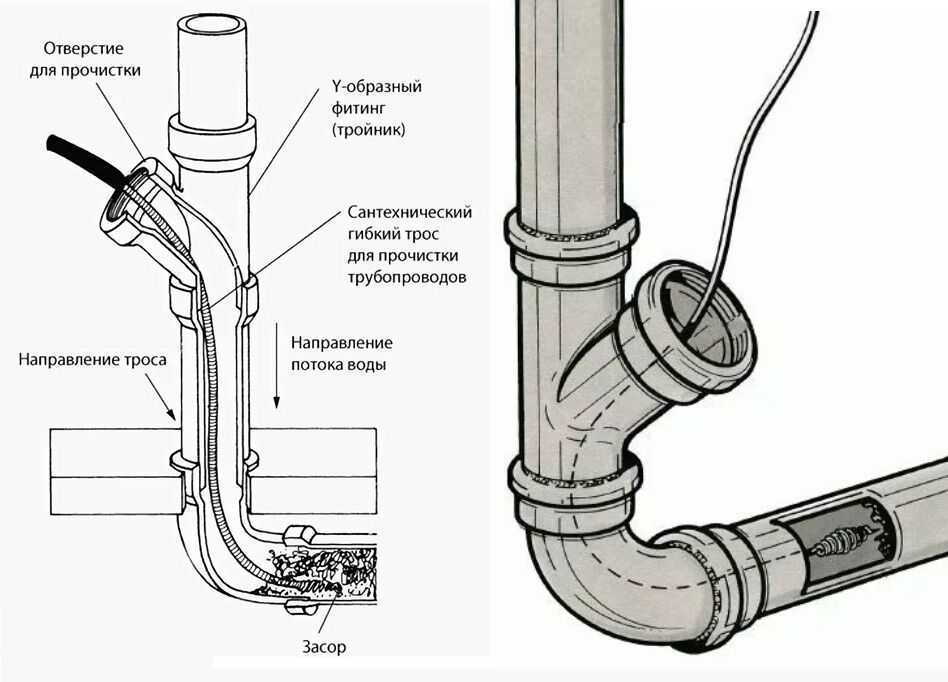

Как правило, для прочистки вскрывается ревизия выше засора: в этом случае мы исключаем неприятную ситуацию, когда после устранения проблемы нам в лицо через люк вылетает фонтан нечистот.

Основные инструменты — канализационный тросик и (при значительном расстоянии от люка до засора) канализационная проволока. Инструмент подается через трубу к проблемному месту; помощник натягивает его, чтобы избежать образования петель, и вращает ручку.

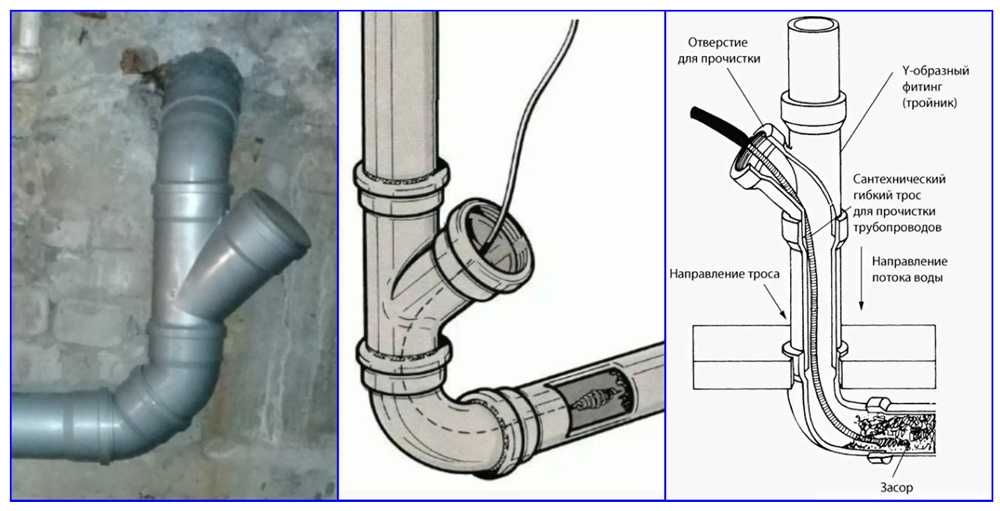

Прочистка засора стояка.

После того, как крючок инструмента прошел засор, и труба опустела, дальнейшие действия таковы:

• чтобы извлечь тряпку, медленно вытягиваем трос или проволоку, продолжая вращать ручку в том же направлении;
• чтобы очистить трубу от песка и прочих взвесей, организуем залповый сброс (например, сливаем в унитаз несколько ведер воды);
• чтобы избавиться от остатков жировой пробки, промываем трубу горячей водой. Ее нужно подать шлангом непосредственно в ревизию: по пути от сантехнических приборов вода успевает остыть, и промывка оказывается неэффективной. Я обычно тратил на промывку около 15 — 20 минут при температуре воды не менее 50 — 60 градусов.

Ревизии для канализационных труб — что это такое?

Ревизия канализации – отдельный элемент, устанавливаемый в действующей системе. Он предусмотрен СНиПом, поэтому на этапе проектирования его необходимо учитывать даже в частном доме. Он предназначен для упрощенной прочистки слива, а также обеспечения постоянного контроля над состоянием трубопровода.

Что такое ревизия канализации?

Ревизия канализационная представляет собой своеобразный тройник, но на этом фитинге на одном из отводов герметично крепится крышка. Это исключает протекание, а при необходимости она снимается для проверки и прочистки. После монтажа пропадают сложности, связанные с длительным поиском засора, так как в соответствии со стандартами между местами контроля остается небольшое расстояние.

Сейчас чугунные фитинги практически не изготавливаются из-за отсутствия потребности в них. Им на замену пришел пластик, широко используемый населением из-за своей легкости и практичности. Так что именно с такими вариантами следует знакомиться, чтобы правильно справиться с установкой.

Отличия пластиковой ревизии канализации

Ревизии для пластиковых канализационных труб сильно отличаются от чугунных. Поначалу покупатели отметили только изменение материала, но также производители внесли несколько конструкционных изменений. Именно их следует изучить, дав подробное описание:

• Отвод на пластиковой ревизии устанавливаются под прямым углом, а на чугунной монтировались под углом 45 градусов.
• Крышка плотно закручивается без болтов, как на чугунных конструкциях.

Обе особенности подсказывают, что на 110 трубу несложно монтировать дополнительный элемент. Для этого достаточно просто вставить фитинг в манжету, не тратя времени. Профессионалы обязательно используют подобные проекты, причем не только из-за действующих СНиПов.

Действующие стандарты для ревизии канализации

Бытовая канализация и пластиковая ревизия неразделимы. Вход всегда устанавливается с трубой 110 мм, а при необходимости после элемента монтируется переход на внутренний диаметр в 50 мм для подключения сантехники. В этом случае необходимо учитывать действующие стандарты:

• При диаметре трубы 50 мм на горизонтальных участках элемент нужно монтировать каждые 15 м.
• Если разговор ведется о производственных сточных водах, расстояние необходимо уменьшить до 12 м.
• Если в сливных водах присутствует большое количество взвешенных частиц, расстояние не должно превышать 10 м.
• При диаметре труб 110-150 мм при отсутствии большого загрязнение между соседними ревизиями может достигать 20 м.
• Для бытовых стоков при трубе 110-150 мм расстояние должно быть 15 м.
• Производственные стоки со взвешенными частицами при диаметре трубы 110-150 мм должны проверяться на расстоянии 12 м.

Такие требования обеспечивают легкое обслуживание и удаление засоров. Причем отказываться от подобных элементов нельзя даже в небольшом загородном доме. Чаще всего в них монтируются сложные разветвленные системы канализации, поэтому в критической ситуации чистка затруднена. Стоит заранее избавить себя от проблем, воспользовавшись правильной конструкцией.

Преимущества полипропиленовых ревизий

Современный трубопровод для сливных вод собирается из облегченного материала. Ревизии также изменились, поэтому сегодня практичнее всего пользоваться полипропиленовыми элементами. Они обладают рядом преимуществ, которые оказались незаменимыми. О каких тонкостях идет речь?

• Максимальная температура сточных вод 95 градусов;
• Гладкая поверхность сокращает опасность засоров;
• Не требует окраски;
• Срок службы до 50 лет;
• Морозостойкость;
• Механическая прочность;
• Устойчивость к коррозии и химическим средам.

Отдельный элемент конструкции канализационной системы ничем не уступает трубопроводу. После его монтажа можно не беспокоиться о нарушении технических характеристик. Из-за этого после дополнения проекта не приходится вносить категорические преобразования для обеспечения надежности движения сточных вод.

Ревизия – обязательный элемент, утвержденный действующими стандартами. Профессиональное проектирование заставляет прибегать к различным фитингам, которые часто считаются ненужными. Уточнить причины монтажа, можно убедиться в необходимости, чтобы впоследствии не беспокоиться о прочистке и регулярной проверке наличия засоров.

Нормативные акты

Правила прокладки внутренней канализации изложены в СНиП 2.04.01-85, его некоторые пункты:

В бытовой и производственной внутренней канализации ревизионные или прочистные узлы устанавливают:

• На вертикальных стояках без отступов — на первом и последнем этажах зданий.
• При наличии отступов — на этажах над ними.
• Если этажность здания превышает пять этажей, ревизию размещают на каждом третьем.
• Ее ставят вначале отводных труб, если количество подсоединяемых сантехнических приборов превышает трех и над ними нет фасонных элементов с отверстием для прочистки.
• На поворотах канализационной магистрали, где происходит перенаправление перемещения стоков, и данный участок технически невозможно прочистить через иные ревизионные лючки.
• На горизонтальных участках бытовой канализационной магистрали при диаметрах труб от 100 до 150 мм расстояние между прочистными или ревизионными элементами не должно превышать 10 и 15 м соответственно.

Рис. 3 Нормы максимальных расстояний между ревизионными и прочистными узлами по СНиП 2.04.01-85

Если ревизка канализационного стояка размещена на трубопроводе, проложенном скрытым методом, напротив ревизионного окошка должен быть установлен люк размером не менее 300 на 400 мм.

При прокладке внутренних канализационных магистралей должны соблюдаться следующие нормы:

• для 50 мм трубопровода – уклон 30 мм на погонный метр и расстояние от стены не менее 45 мм;
• для 110 мм трубопровода – уклон 20 мм на погонный метр и расстояние до стен не менее 75 мм;
• расстояние от стен до оболочки вертикального стояка – не менее 20 мм.
• вертикальный стояк при открытой прокладке размещают в углу помещения, при открытой – по оси выпуска унитаза.

Для наружной канализации действуют следующие нормы расстояний:

• Между ревизионными узлами не более 8 – 10 м на ровной местности и 5 – 6 м на возвышенности.
• Смотровой колодец должен располагаться не далее 12 м от выпуска при диаметре трубопровода 100 мм.
• Если транспортируются серые воды, расстояние между колодцем и выпуском допускается увеличивать до 20 м.

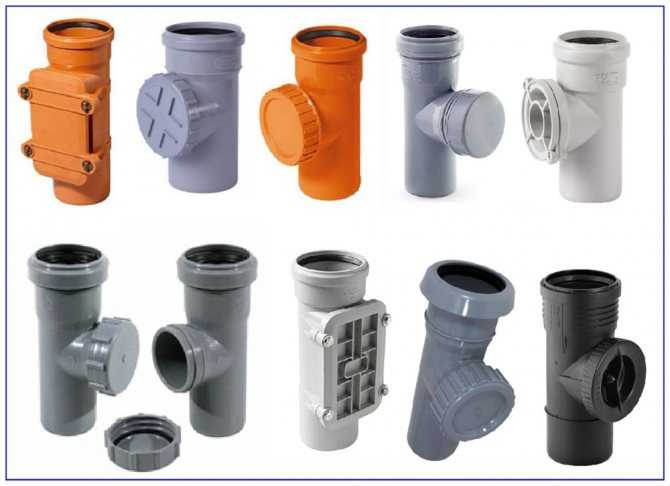

Рис. 4 Полимерные ревизии на 110 и 50 мм

Эксплуатация

Рекомендуется устанавливать люки на всех трубах и стояках, так как это поможет моментально справиться с засором. Самой хрупкой частью конструкции является торцевая часть. Механическое давление троса при устранении мусорной пробки могут привести к повреждению ревизии, в результате чего появляются трещины, через которые сочится грязная вода и проходят скопившиеся газы.

Предлагаем ознакомиться Наливной пол в квартире своими руками

Толщина элемента должна быть не менее 2 мм. Если ревизия устанавливается в канале или коробе, напротив тройника выполняется люк для свободного доступа. На внешней канализационной сети над люками устраивают смотровые колодцы. По правилам СНиП расстояние между ними должно составлять 10 м, а на возвышении – от 3 до 5 м. Вертикальную установку ревизий используют на стояках внутри дома.

Монтаж выполняется по алгоритму:

1. Проверяется наличие резиновой прокладки в месте соединения.
2. Торцы элементов очищаются от грязи.
3. Гладкий конец вставляется в раструб на глубину не менее 10 мм.
4. Монтируются стояки на расстоянии 20 мм от стены и ревизии на высоте в 1 м над полом.
5. Выполняется разводка с выступами и отводными участками, трубопровод с диаметром 50 мм располагается от стены на расстоянии 45 мм, при сечении 110 мм – на расстоянии 75 мм.
6. Устанавливаются сантехнические приборы.

Доступ к ревизии должен быть всегда свободным

Засоры образуются от упущенных в унитаз тряпок, вываленного содержимого кошачьих лотков, песка и бытовых отходов.

Для устранения пробки используют вышерасположенную по ходу воды ревизию. Её открывают и начинают прочистку с помощью вращательного движения троса. Во время мероприятия следует следить, чтобы он проходил без образования петель. Тряпки наматываются на устройство и вытаскиваются. При эксплуатационном засоре рекомендуется для проверки спустить в канализацию после прочистки несколько вёдер горячей воды. Воду подают прямо в люк устройства, так как она успевает охладиться по пути от установленной сантехники.

Если в процессе эксплуатации выявляются проблемные места, в которых собирается мусор, устраивают новый люк: обрезают канализационный трубопровод выше раструба, срез зачищают от неровностей, убирают фаску и в расширение устанавливают ревизию. Для последующего соединения используют патрубок.

Торцевая часть ревизии самая хрупкая. При устранении засора трос сильно давит именно на этот участок конструкции, из-за чего на ней появляются трещины. В дальнейшем через такие повреждения может проникать неприятный запах и сточные воды

При выборе ревизии нужно в первую очередь обращать внимание на это, особенно если трубы выполнены из поливинилхлорида

Предлагаем ознакомиться Как почистить ершик для унитаза до бела и как часто менять

Для установки нужно очистить места соединения (раструб и гладкий конец трубы) от частиц мусора, пыли. Убедитесь, что в раструбе есть резиновый уплотнитель. Гладкий конец вставляется до упора в раструб и примерно на 10 мм оттягивается назад.

Начинают сборку с канализационных стояков, за ними прокладывают выпуски и отводные трубы. В последнюю очередь устанавливаются унитаз, раковина и прочая сантехника. Сборка начинается с подвала или первого этажа. В СНиП прописано, что канализационные стояки прокладываются вдоль стены или в специальных штробах. При открытом варианте трубы располагаются в углах санузлов, при скрытом – по оси унитаза. От стены стояк должен располагаться на расстоянии 2 см. Трубы диаметром 50 мм прокладываются на расстоянии 4,5 см от стены, диаметром 100 мм – на 7,5 см.

Переломы в раструбах при монтаже стояка не допускаются. Вертикальное отклонение – не более 2 мм на 2 м. Высота установки ревизии – 1 м от пола. Крепятся стояки крючками под раструбами. Диаметр труб должен быть одинаковым по всей длине стояка.

В частных домах ревизию можно установить:

• перед выпуском на колодец;
• на всех стояках выше горизонтальной прокладки труб;
• на горизонтальных изгибах.

Профилактика засоров раковины

Чтобы вам не приходилось слишком часто заниматься прочисткой труб на кухне, необходимо регулярно проводить профилактические мероприятия.

• Самая простая рекомендация предлагает установить на сливное отверстие специальную съемную мелкофракционную решетку.
• Прежде чем отправить посуду в раковину, вначале удалите с поверхности остатки пищи и жира салфеткой.
• Используйте для мытья посуды жирорасщепляющие средства.
• Возьмите за правило регулярно проливать сливное отверстие кипятком.
• Не реже одного раза в неделю проводите профилактическую прочистку раковины, используя приведенные выше народные средства.

Виды

Ревизия для канализации — отдельный фасонный элемент, представляющий собой тройник с раструбом на одном конце и ревизионным люком на боковом отводе. Изначально элемент изготавливался из чугуна. В домах старой постройки кое-где до сих пор стоят такие ревизии. Современный вид элемента несколько отличается — принципиально изменилась крышка ревизии канализации. Если в чугунных системах она имела овальную форму и крепилась через резиновые прокладки к корпусу на 4 болтах, то нынешние пластиковые крышки круглые и крепятся на резьбовом соединении (попросту навинчиваются на отвод). Это упрощает и ускоряет работу сантехника.

Материалом для изготовления современных видов ревизии могут служить:

• ПВХ;
• полипропилен.

Несомненным лидером является полипропиленовое изделие. Оно способно служить до 50 лет, выдерживать перепады температур и механические нагрузки без разрушений или деформаций. Полипропиленовая ревизия выдерживает нагрев до 950°. Есть типоразмер для канализационных труб диаметром 50 мм (горизонтальная часть системы, к которой подключаются ванны, раковины, кухонные мойки и т.д.), и диаметром 110 мм (для унитазов и стояков).

Существуют разновидности элементов — ревизия и прочистка на канализации, отличия между которыми минимальны. Ревизия используется не только для устранения засоров, но и для доступа внутрь системы с целью выполнения ремонта или иных надобностей. Прочистка — это элемент, который оснащен наклонным отводом и используется только для устранения засоров. Если из ревизии тросик можно направить в любую сторону, то прочистка задает единственно возможное направление, поэтому ее, как правило, устанавливают в конечных точках трубопровода. Внешнее отличие прочистки и ревизии заметно сразу по наклонному среднему отводу. Собственной крышки у прочистки не имеется, обычно устанавливают торцевую заглушку, зафиксированную с помощью мастики.

Монтаж

Ревизия для канализационных труб устанавливается в процессе монтажа трубопроводной магистрали. В частном доме этажностью не более 3-х ее ставят в стояк на верхнем этаже, точнее чердаке, примерно на высоте около 1 м от пола. Чуть выше на стояковую колонну устанавливают фановый трубопровод.

Внизу ревизия на канализационной трубе ставится перед выпуском — переходом вертикального канализационного стояка в горизонтальный участок (рис. 6).

Установка ревизионного отвода при монтаже стоякового трубопровода не представляет особых сложностей и состоит из следующих операций:

• Обрезают нижнюю 110 мм трубу нужного размера для удобной высоты размещения ревизии при помощи болгарки или ножовки по металлу. Если тройник с ревизионным лючком ставят перед горизонтальным выпуском, этот трубный фрагмент заменяют изогнутым под углом 90 или 45 градусов коленом. Более малый угол изгиба в 45 градусов предпочтительные с точки зрения снижения вероятности засоров, однако, чтобы сделать общий переход с вертикального на горизонтальный участок в 90 градусов, придется использовать еще один фасонный элемент с углом отклонения в 45 градусов (рис. 6).
• Зачищают наждачной бумагой внутренние заусенцы и снимают фаску на наружной кромке обрезанного трубного отрезка.
• Смазывают трубу мыльным раствором и вставляют ее в раструб нижней.
• Покрывают патрубки ревизионного тройника снаружи и изнутри с двух сторон мыльным раствором и помещают его в раструб нижней трубы.
• Поверх тройника в его раструбовый отвод устанавливают следующую трубу стояка и далее собирают колонну вверх аналогичным способом.

Рис. 7 Принцип монтажа ревизии в уже рабочий трубопровод

Врезка ревизии в трубопровод стояка

Если по каким либо-причинам необходимо установить ревизию в уже смонтированный вертикальный или горизонтальный трубопровод, помимо фасонного тройника понадобится промежуточный элемент — компенсационный патрубок или ремонтную муфту.

Особенности установки ревизий

Технологические требования

Инструкция по монтажу и проектированию канализационных систем (СНиП 2.04.01-85) требует необходимой установки этого фасонного элемента в следующих случаях:

• при каждом повороте сточного трубопровода на угол 45 и более градусов;
• в основании каждой вертикальной трубы;
• при соединении двух канализационных труб в одну;
• на прямом трубопроводе диаметром до 100 мм – каждые 15 метров, более 100 мм – каждые 30 метров;
• на ловушке, монтируемой в конце канализационной системы частного дома.

Не забывайте, что при скрытой прокладке трубопровода для доступа к ревизии направляться обустраивать смотровой колодец с люком размерами не меньше 30х40 см.

Что касается внутренней канализации, то тут требования следующие:

• центральные стояки – на первом и последнем этаже при отсутствия дополнительных ответвлений;
• центральные стояки с тройниками – на каждом этаже;
• на трубах, к каким подключено 3 и более сантехнических устройства – в начале участка;
• на поворотах – в случае если отрезок трубы не может быть прочищен через другое отверстие.

Процесс монтажа

Установка ревизии в канализационную систему не вызывает трудностей:

• очистите гладкий конец и раструб трубы от мусора и пыли;
• удостоверьтесь в надежности, имеется ли в раструбе установленное там резиновое уплотнительное кольцо, которое нужно для обеспечения герметичности системы;
• смажьте ровный конец трубы герметиком и засуньте его в раструб ревизии до упора;

• отметьте на трубе место, где будет находиться срез раструба;
• вытащите трубу назад на расстояние около 1 сантиметра.

Монтаж закончен.

Виды

Ревизия для канализации — отдельный фасонный элемент, представляющий собой тройник с раструбом на одном конце и ревизионным люком на боковом отводе. Изначально элемент изготавливался из чугуна. В домах старой постройки кое-где до сих пор стоят такие ревизии. Современный вид элемента несколько отличается — принципиально изменилась крышка ревизии канализации. Если в чугунных системах она имела овальную форму и крепилась через резиновые прокладки к корпусу на 4 болтах, то нынешние пластиковые крышки круглые и крепятся на резьбовом соединении (попросту навинчиваются на отвод). Это упрощает и ускоряет работу сантехника.

Материалом для изготовления современных видов ревизии могут служить:

• ПВХ;
• полипропилен.

Несомненным лидером является полипропиленовое изделие. Оно способно служить до 50 лет, выдерживать перепады температур и механические нагрузки без разрушений или деформаций. Полипропиленовая ревизия выдерживает нагрев до 950°. Есть типоразмер для канализационных труб диаметром 50 мм (горизонтальная часть системы, к которой подключаются ванны, раковины, кухонные мойки и т.д.), и диаметром 110 мм (для унитазов и стояков).

Существуют разновидности элементов — ревизия и прочистка на канализации, отличия между которыми минимальны. Ревизия используется не только для устранения засоров, но и для доступа внутрь системы с целью выполнения ремонта или иных надобностей. Прочистка — это элемент, который оснащен наклонным отводом и используется только для устранения засоров. Если из ревизии тросик можно направить в любую сторону, то прочистка задает единственно возможное направление, поэтому ее, как правило, устанавливают в конечных точках трубопровода. Внешнее отличие прочистки и ревизии заметно сразу по наклонному среднему отводу. Собственной крышки у прочистки не имеется, обычно устанавливают торцевую заглушку, зафиксированную с помощью мастики.

Монтаж

Установка элемента в систему производится обычным способом, так же, как ставят обычные части трубы или тройники. Монтаж не составляет никакой сложности и не отнимает много времени — один конец вставляется в раструб предыдущего элемента, а в раструб ревизии вставляется следующая часть трубопровода. Оптимальным вариантом является сборка системы во время ее создания, когда рабочий процесс ведется последовательно и не требует дополнительных усилий. Нередко камнем преткновения становится высота установки ревизии на канализационном стояке. Многие пользователи интересуются, где можно узнать в точности, сколько сантиметров от пола должно быть до ревизионного люка В СНиПах или иных справочниках определяется только расстояние между точками установки ревизий по горизонтали или по вертикали, на внутренней или наружной части системы. Какова должна быть высота установки от пола — не регламентируется нигде. Некоторые специалисты приводят значения 1,2-1,5 м, но и с этими значениями можно поспорить. Основными критериями должны быть:

• удобство работы для сантехника;
• уровень установки должен превышать высоту унитаза и раковины.

При этом, конкретных указаний на этот счет нигде не имеется, поэтому представление о правильной высоте монтажа ревизии у каждого специалиста свое. В конечном счете, где именно сделать ревизию решают в каждом случае по-разному

Важно помнить, что тросик во время прочистки бывает направлен как вниз, так и вверх, поэтому слишком большая высота неудобна так же, как и слишком маленькая

Что такое ревизия

Прежде всего, следует разобраться, что такое ревизия в канализации. Фактически, это фасонный элемент в форме тройника, средняя часть которого используется не для присоединения отводной линии трубопроводов, а служит люком для доступа во внутреннюю полость канализационной системы. Этот люк снабжен крышкой, которая крепится либо на 4 болтах, либо на резьбе. Ревизия в канализации — не просто нужный, удобный и полезный элемент, ее наличие обусловлено требованиями СНиП (в частности, СНиП 2.04.01-85), и прочих нормативных документов. Согласно нормативам, ревизия устанавливается:

• на канализационном стояке верхнего и нижнего этажа;
• в домах с количеством этажей больше 5 ревизионные люки должны быть смонтированы через каждые 3 этажа;
• ревизия канализации должна присутствовать на горизонтальных трубопроводах диаметром 50 мм, транспортирующим сточные воды, не реже, чем через каждые 15 метров длины;
• на трубопроводах, по которым передвигаются бытовые сточные воды, расстояние между прочистками и ревизиями внутренней канализации составляет 12 м;
• для ливневой канализации или производственных стоков расстояние не должно превышать 10 м;
• на горизонтальных отводах, ведущих к нескольким (3 и больше) сантехническим приборам, не снабженных собственными устройствами для доступа в систему.

Для соблюдения этих требований необходимо, чтобы количество ревизок (рабочих отверстий) в системе было подсчитано и внесено в рабочий чертеж еще на стадии проектирования.
