Отопление в частном доме из полипропиленовых труб своими руками: монтаж, схема, как правильно

Преимущества использования полипропилена в отопительных системах

Таких преимуществ немало:

Простой монтаж. Как уже говорилось, с ним может справиться даже один человек с паяльником, в то время как для монтажа труб из стали потребуется сварщик.
Отопление с пластиковыми трубами обойдется вам в разы дешевле.
Этот материал не подвержен коррозии, благодаря чему может прослужить до пятидесяти лет.
Его использование положительно влияет на теплоотдаче системы.
Такие трубы на «зарастают», то есть, на их внутренней поверхности не откладываются соли.
Наконец, полипропилен пусть и гибкий, но в то же время очень прочный, так что может быть использован при высоком давлении или температуре.

Видео по выбору труб

https://youtube.com/watch?v=fKf2kG7gHvw

Все это способствует тому, что системы отопления с использование полипропиленовых труб встречаются сегодня все чаще.

Какие трубы следует использовать для отопительных систем ?

При выборе труб из полипропилена необходимо сравнить особенности работы вашего будущего отопления с тем, в каких условиях может быть использован тот или иной материал. Для отопительных систем желательно использовать следующие марки труб:

PN25.
PN20.

Дело в том, что они прекрасно переносят температуру теплоносителя в девяносто градусов, а некоторое время (пусть и ограниченное) выдерживают неожиданный скачок до ста градусов. Такие трубы должны быть использованы при таких условиях, где давление не превысит 25 и 20, соответственно, атмосфер. Но если выбирать между этими вариантами, то, безусловно, для отопительных систем лучше выбрать армированную трубу PN25.

Читайте так же, как подключить терморегулятор к ситсеме отопления

Почему так? Дело в том, что ее конструкция имеет в себе фольгу, существенно увеличивающую прочность изделия. Так оно будет меньше подвергаться деформациям по причине теплового расширения.

Главное – грамотный проект

Если в ваших планах монтаж отопления из полипропиленовых труб своими силами, то первое, что нужно сделать – это составить правильный проект. Без соответствующего образования сделать это крайне трудно, поэтому пусть этим займутся специалисты.

Все объясняется тем, что факторов, влияющих на работу отопления, масса, а человек незнающий едва ли может все их принять во внимание. Вот они:. Правильный подбор диаметра

Правильный подбор диаметра

Стоит помнить, что в системе наличествуют трубы разного диаметра, что дает возможность получить максимально эффективную циркуляцию носителя тепла.
Число отопительных устройств, а также место их размещения, будут играть важную роль в температуре.
Углы наклона пластиковых труб должны быть нормированными, что особенно важно в системах с естественной циркуляцией. Хотя, если разобраться, и в случае с принудительной циркуляцией это тоже немаловажно.
Температура и давление теплоносителя также во многом зависят от маркировки труб. Оптимальный вариант – армированные трубы из полипропилена.

Оптимальный вариант – армированные трубы из полипропилена.

Важно! До того как составлять проект, необходимо учесть все особенности помещения, выяснить, возможна ли в нем установка той или иной отопительной системы. Основываясь на этом, следует составить проект. В этом проекте должны быть следующие моменты:

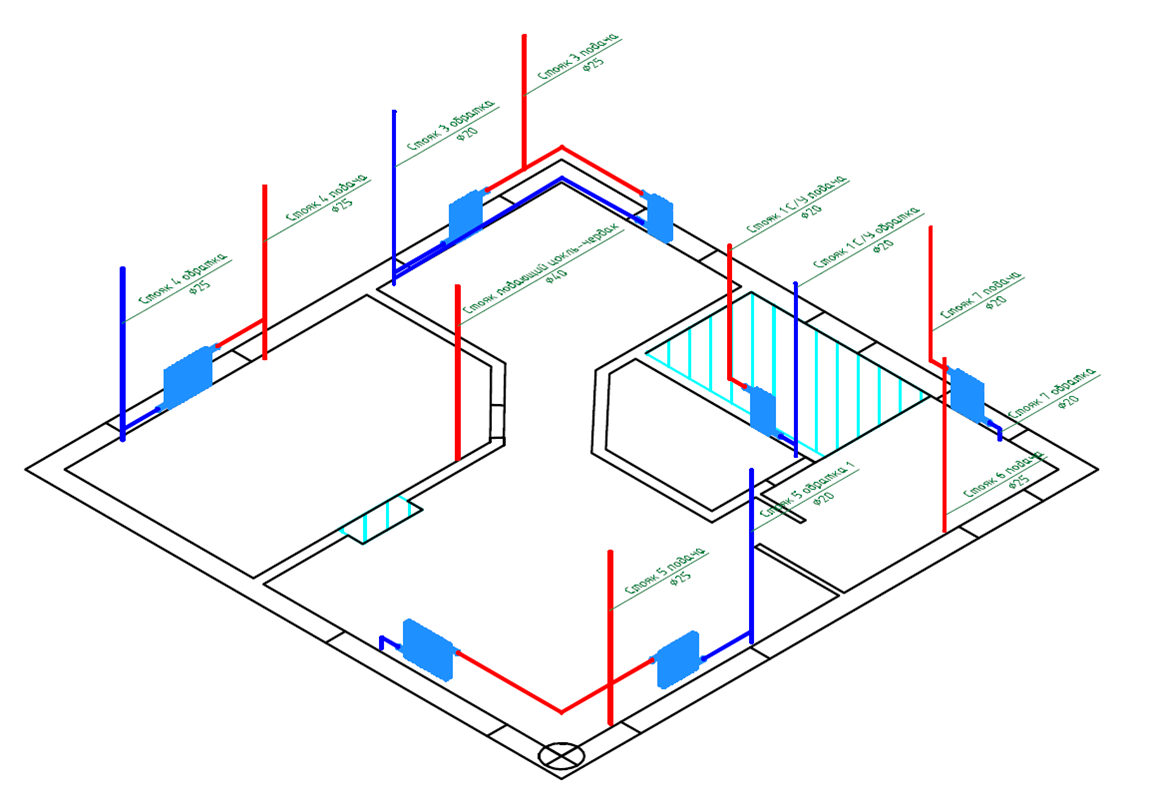

В этом проекте должны быть следующие моменты:

Чертеж котловой обвязки.
Все диаметры используемых труб.
Нюансы крепления и монтажа всех отопительных приборов.
Информация об углах наклона труб.

Если вы планируете монтаж системы отопления в теплице, смотрите инструкцию тут

Именно по этому проекту следует проводить дальнейший монтаж отопления из полипропиленовых труб. Он будет выглядеть примерно так.

Кроме того, стоит добавить, что существуют две разновидности схем по монтажу труб из пластика:

С нижним разливом. Здесь присутствует специальный насос, перегоняющий воду. Преимущество такой системы в том, что она может быть использована даже в домах с двумя и более этажами. Более того, диаметр труб здесь может быть меньшим, а схема разводки вообще не играет никакой роли.
С верхним разливом, при котором теплоноситель движется своим ходом, подгоняемый разницей в температуре. Подобная система весьма распространена в частных секторах. Она характеризуется простотой и удобством, ей не нужны насосы или другое дополнительное оборудование, так что особых затрат не будет.

Расчет самотечной системы

Чтобы рассчитать и спроектировать отопление с естественной циркуляцией, действуйте в таком порядке:

Выясните количество тепла, нужное для обогрева каждой комнаты. Воспользуйтесь для этого нашей инструкцией.
Подберите энергонезависимый котел – газовый либо твердотопливный.
Разработайте схему, приняв за основу один из предложенных здесь вариантов. Поделите разводку на 2 плеча – тогда магистрали не пересекут входную дверь дома.
Определите расход теплоносителя под каждое помещение и рассчитайте диаметры труб.

Сразу о разбить на 2 ветви не удастся. Это значит, что кольцевой трубопровод обязательно пройдет под порогом входной двери. Чтобы выдержать все уклоны, котел придется ставить в приямке.

Расчет диаметра труб на всех участках гравитационной двухтрубной системы делается так:

Берем теплопотери всего здания (Q, Вт) и определяем массовый расход теплоносителя (G, кг/ч) в главной магистрали по приведенной ниже формуле. Перепад температур между подачей и «обраткой» Δt принимаем равным 25 °C. Затем переводим кг/ч в другие единицы – тонны за час.
По следующей формуле находим площадь сечения (F, м²) главного стояка, подставив значение скорости естественной циркуляции ʋ = 0.1 м/с. Пересчитываем площадь круга в диаметр, получаем размер основной трубы, подходящей к котлу.
Считаем тепловую нагрузку на каждую ветку, повторяем расчеты и выясняем диаметры этих магистралей.
Переходим в следующие комнаты, снова определяем диаметры участков по тепловым затратам.
Выбираем стандартные размеры труб, округляя полученные цифры в большую сторону.

Приведем пример расчета самотечной системы в одноэтажном доме 100 м. кв. На представленной ниже планировке уже нанесены радиаторы отопления и указаны тепловые потери. Начинаем с основного коллектора котла и движемся в сторону последних помещений:

Величина теплопотерь дома Q = 10.2 кВт = 10200 Вт. Расход теплоносителя в главном стояке G = 0.86 х 10200 Вт / 25 °C = 350.88 кг/ч или 0.351 т/ч.
Площадь поперечника подающей трубы F = 0.351 т/ч / 3600 х 0.1 м/с = 0.00098 м², диаметр d = 35 мм.
Нагрузка на правую и левую ветку составляет 5480 и 4730 Вт соответственно. Количество теплоносителя: G1 = 0.86 х 5480 / 25 = 188.5 кг/ч или 0.189 т/ч, G2 = 0.86 х 4730 / 25 = 162.7 кг/ч или 0.163 т/ч.
Сечение правой ветви F1 = 0.189 / 3600 х 0.1 = 0.00053 м², диаметр составит 26 мм. Левое ответвление: F2 = 0.163 / 3600 х 0.1 = 0.00045 м², d2 = 24 мм.
В детскую и кухню придут линии DN32 и DN25 мм (округлили в большую сторону). Теперь считаем размеры коллекторов для спальни и гостиной + коридор с теплопотерями 2.2 и 2.95 кВт соответственно. Получаем оба диаметра DN20 мм.

Для подключения небольших батарей можно использовать подводки DN15 (наружный d = 20 мм), на плане указаны размеры DN20

Осталось подобрать трубы. Если варить отопление из стали, на котловой стояк пойдет Ø48 х 3.5, ветви — Ø42 х 3 и 32 х 2.8 мм. Оставшуюся разводку, в том числе подводки к батареям, делаем трубопроводом 26 х 2.5 мм. Первая цифра размера указывает на внешний диаметр, вторая – толщину стенки (сортамент водогазопроводных стальных труб).

Как подключить радиатор отопления к полипропиленовым трубам

Подключение необходимо осуществлять в такой последовательности:

Сначала вставляется в муфту накидная гайка.
Для обеспечения комфорта крепления трубопровода к стенам, требуется грамотно рассчитать высоту их расположения. Относительно крепления, для этого есть спецскобы, которые устанавливаются на саморезах либо гвоздях.
Чтобы выполнить скрытую прокладку трубопровода из полипропилена в стене, используются специзделия. Вывод наружу возможен лишь в месте стыка радиатора с трубами.
Для выполнения фиксации батарей к стене, используют один из крепежей, которые доступны для приобретения. Подвешивание приборов отопления на требуемой высоте проводится при помощи угловых кронштейнов. Панельные батареи комплектуют элементами крепежа.

Выбор диаметра трубы для отопления при помощи таблиц и онлайн калькуляторов

В интернет ресурсах можно обнаружить таблицы зависимости трубного диаметра от скоростных параметров среды V и отдаваемой им тепломощности Q. Обычно скорость не выходит за границы 0,2 — 0,7 м/с, а мощность котельного оборудования лежит в диапазоне 3000 — 40000 Вт.

Чтобы приблизительно определить размер РР-труб по Q и V, руководствуется следующими соображениями:

Для индивидуального дома мощность теплового котла рассчитывается исходя из расхода 100 Вт тепловой мощности на 1 квадратный метр отапливаемой площади. Например, если дом имеет общую обогреваемую площадь 100 квадратных метров, то на отопление понадобится котел на 10000 Вт.
Скорость теплового носителя в самотечных системах принимают минимальной порядка 2 — 3 м/с, с принудительной подачей циркулярным насосом — 4 — 7 м/с.

В результате по таблице на рис. 10 находим, что для подачи тепла мощностью 10000 Ватт при средней скорости движения среды по трубопроводной линии 5 м/с следует использовать ПП трубы для отопления размером в окружности 25 мм.

Стоит отметить, что более точный результат можно получить по таблицам, учитывающим температурную разницу между подачей и обраткой, а также их показания (80/60, 75/60).

При расчете трубных диаметров посредством онлайновых калькуляторов обычно вводят следующую информацию:

площадь обогреваемого помещения;
высоту потолков;
максимальную температуру наружной среды;
количество выходящих на улицу стен, иногда их ориентацию по сторонам света и относительно ветровой нагрузки;
степень тепловой изоляции наружных стен или ее числовой коэффициент;
тепловые параметры полового покрытия;
тепловые характеристики помещений на чердаке;
число окон, их размерные параметры по высоте и ширине;
тип остекления (листовое или камерное), число листов в пакетах;
наличие дверей на улицу, балконы и лоджии, степень теплозащиты последних (холодные, теплые).

Рис. 11 Таблица взаимосвязи теплового потока и объема прокачки теплоносителя со скоростью его перемещения и диаметром труб

Комплектующие и правила пайки труб из полипропилена

Виды фитингов для полипропиленовых труб

Соединение полимерных труб может выполняться нескольким способами – пайкой, разъемными или неразъемными фитингами, склейкой. Для установки водяного отопления своими руками из полипропилена лучше всего подойдет диффузионная сварка. Основным соединительным элементом в этом случае являются фитинги.

Важно, чтобы качество приобретаемых компонентов не уступало трубам. Все фитинги для труб из полипропилена для отопления не имеют армирования. Это компенсируется более толстой стенкой

Они отличаются внешним видом и областью применения:

Это компенсируется более толстой стенкой. Они отличаются внешним видом и областью применения:

Муфты. Предназначены для соединения отдельных труб в единую магистраль. Могут быть как одного диаметра, так и переходными для состыковки трубопроводов с разливным сечением;
Уголки. Область применения – изготовление угловых участков магистралей;
Тройники и крестовины. Необходимы для разделения магистрали на несколько отдельных контуров. С их помощью делается коллектор для отопления из полипропилена;
Компенсаторы. Горячая вода провоцирует температурное расширение трубопроводов. Поэтому перед тем как спаять отопление из полипропилена следует установить компенсационные петли, которые не дают появиться поверхностному натяжению в магистрали.

Во время монтажа отопления из полипропилена необходимо применять специальный тип запорной арматуры, предназначенной для пайки.

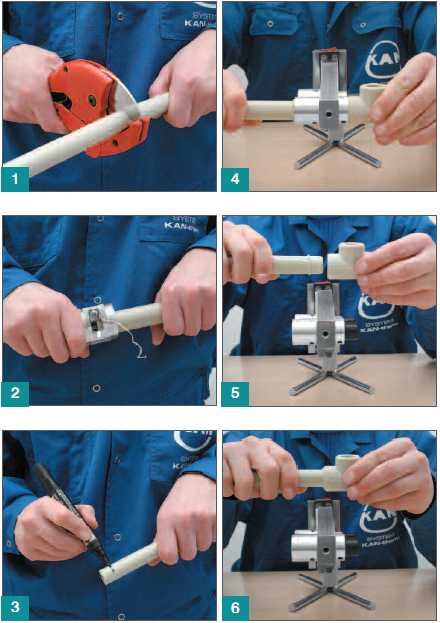

Самостоятельная пайка полипропиленовых труб

Набор инструментов для пайки полипропиленовых труб

Для того чтобы сделать отопление из полипропилена следует приобрести минимальный набор инструментов. В него входят паяльник для труб, специальные ножницы и торцеватель. Последний необходим для зачистки патрубков от армирующего слоя в районе пайки.

Перед пайкой отопления из полипропилена следует отрезать нужный размер трубы. Для этого предназначены специальные ножницы с основанием для патрубка. Они обеспечат ровный срез без перекоса.

Для самостоятельного монтажа отопления из полипропилена потребуется выполнить следующие действия:

Обезжирить место пайки на патрубках.
С помощью торцевателя удалить армирующую прослойку из зоны нагрева.
Включить паяльник и выставить его на определенную температуру.
После нагрева зеркала установить патрубок и муфту в насадки. Нельзя делать осевые вращения во время нагрева полипропилена.
После определенного промежутка времени состыковать патрубок и муфту между собой.
Дождаться окончательного остывания.

Порядок пайки полипропиленовых труб

По такой технологии можно сделать надежную систему отопления из полипропилена своими руками. Преимущество данного метода заключается в возможности осуществления пайки на уже смонтированных участках магистрали. Таким способом можно оперативно выполнять ремонт отопления частного дома своими руками из полипропилена.

Важным моментом во время самостоятельной пайки водяного отопления из полипропилена является время нагрева заготовок. Оно зависит от диаметра трубы и толщины стенок. При недостаточном расплавлении материала процесс диффузии будет низок, что со временем приведет к расслоению стыка. Если же перегреть патрубок и муфту произойдет испарение части материала, и как следствие – сильное уменьшение наружных габаритов. Поэтому для монтажа отопления из полипропилена следует придерживаться рекомендуемого времени нагрева пластика в зависимости от его диаметра и толщины стенки.

Таблица для пайки полипропиленовых труб

Во время самостоятельной установки из полипропилена своими руками необходима хорошая вентиляция в помещении. При испарении пластика его летучие компоненты могут попасть в органы дыхания.

Выбор типа труб на основе полипропилена для частного дома

Отопительная система в частном домовладении имеет некоторые отличия от таковой в многоквартирном доме. Основные из них следующие:

Возможность самостоятельного проектирования с изменение готового проекта «на ходу», что открывает большие возможности для реализации различных схем монтажа.
Невысокое магистральное давление и практически полное отсутствие гидроударов.
Выбор теплоносителя в системе определяет собственник частного дома. Имеется возможность поменять теплоноситель в любое время.
Небольшая протяженность трубной магистрали исключает воздушные пробки.
Установка циркуляционного насоса позволит увеличить скорость потока теплоносителя и обеспечит более равномерное распределение тепла по всему строению.

Существует широкий выбор размеров труб из полипропилена

Современная промышленность предлагает широчайший выбор типов и размеров труб из полипропилена. Чтобы грамотно подобрать необходимый вариант для конкретного частного дома, перечислим наиболее распространенные полипропиленовые трубы, предлагаемые на рынке, с указанием эксплуатационных характеристик.

Труба PN-10

Полипропиленовые проводники этого типа производятся с наружным диаметром 20 – 110 мм и внутренним 16,2 – 90 мм. Толщина стенок материала при этом составляет от 1.9 до 10 мм, в зависимости от диаметра. Изготавливаются из тонкостенного полипропилена чаще всего однослойного, который имеет рабочую температуру до 20 С и давление до 1 МПа. Реализуется отрезками по 4 метра. Такие трубы нельзя применять в системах отопления, они предназначены для бытовых нужд по подаче холодной воды на небольшие расстояния без давления в магистрали.

Труба PN-16

Данный тип изделий характеризуется более толстыми стенками по сравнению с вышеописанным вариантом. При этом внешний диаметр идентичен изделиям PN-10, а вот внутренний немного меньше – он варьируется от 14,4 до 79,8 мм. Диапазон рабочих температур теплоносителя – от 0 С до 60 С, а рабочее давление 1,6 МПа. Форма выпуска – отрезки по 4 м. Стоит отметить что данный тип труб в отоплении используется достаточно редко, так как верхний предел выдерживаемых температур в 60 С низок для систем отопления, а стоимость таких изделий сравнима со стоимостью более функциональной продукции. Рекомендуется применять такие проводники для монтажа теплых полов, где эксплуатационная температура обычно не выше 50 С, или для горячего водоснабжения.

Труба PN-20

Изделия характеризуются как универсальные проводники, используемые для отопления и подачи горячей воды. Однако при использовании в магистралях отопления частного дома, рекомендуется монтировать из них только обратный водопровод, так как температура подаваемого теплоносителя от индивидуального котла отопления в отличие от магистрали центрального отопления, может доходить до 100 С, а максимальная эксплуатационная для этого типа проводников составляет 80 С. Имеют двухслойную структуру, что обеспечивает повышенную прочность и пластичность. Внешний диаметр – от 16 до 110 мм, внутренний – от 10,6 до 73,2 мм, при толщине стенок 1,6 – 18,4 мм. Как видно из названия, максимальное рабочее давление составляет 2 МПа. Использование данной продукции целесообразно для обустройства теплых полов, обогреве теплиц, горячего водоснабжения, при монтаже отопительной магистрали в квартирах с центральным отоплением.

Трубы PN-25

Являются наилучшими для обустройства систем отопления в частном доме. Благодаря двухслойному исполнению и наличию алюминиевого или стекловолокнистого армирования между слоями, обладает повышенными эксплуатационными характеристиками. Такие изделия способны выдержать постоянную температуру наполнителя до 95 градусов, имеют улучшенные прочностные характеристики, высокие теплоизоляционные свойства. Внешний диаметр труб PN-25 варьируется от 21,2 до 77,9 мм, внутренний – от 13,5 до 50 мм. Форма выпуска стандартна – отрезки по 4 м.

Внутренний армирующий слой снижает коэффициент расширения трубопровода, что уменьшает деформационные микроповреждения полипропилена и увеличивает срок службы изделия.

Техника монтажа

Перед началом монтажа должна быть составлена схема отопительной системы (однотрубная, двухтрубная или коллекторная), определено место расположения и тип источника энергии (котла), отопительных элементов (радиаторов), запорной и регулировочной арматуры. На базе этой схемы определяется необходимый метраж труб и количество фитингов, включая детали крепежа.

Полипропиленовые фитинги.

ПП трубы выпускаются длиной 4 или 2 метра. В процессе монтажа их нужно соединять между собой для создания отопительного контура. Их также нужно подключать к отопительным приборам и трубопроводной арматуре (клапанам, вентилям, кранам и т.д.). Для этой цели служат соединительные элементы (фитинги) различного диаметра и назначения. Поскольку вариантов соединения очень много, то и ассортимент фитингов весьма богатый: муфты, крестовины, колена, тройники, переходники и многое другое.

Одно из преимуществ отопления в частном доме из полипропиленовых труб состоит в том, что соединение труб между собой и другими элементами отопительной системы производится довольно несложным способом: путём спаивания при помощи паяльника для полимерных материалов.

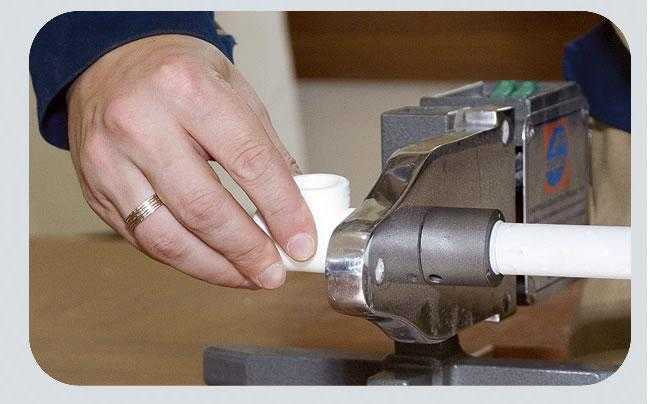

Паяльник для ПП труб.

Кроме паяльника понадобится ещё несколько незатейливых приспособлений, облегчающих работу с ПП трубами: труборез (кольцевой резчик), шейвер (если верхний слой трубы армирован алюминиевым листом) и инструмент для снятия фасок, а также чистая тряпка и ацетон для обезжиривания свариваемых элементов.

Технология предусматривает три способа спайки: раструбный, муфтовый и встык. В первом случае один конец трубы вставляется в расширенный конец другой трубы или фитинга. Во втором случае оба конца трубы соединяются с помощью дополнительной детали – муфты. Третий способ применяется при спайке ПП труб большого диаметра (более 50 мм), для частного дома он вряд ли потребуется.

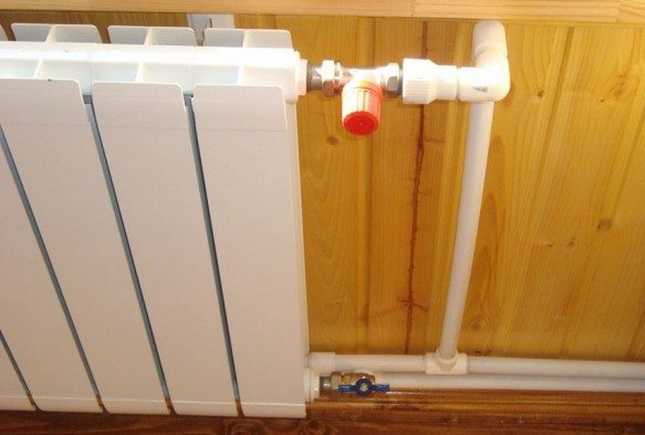

Полипропиленовый шаровой кран перед старым пластинчатым радиатором отопления.

К спаиванию ПП труб нужно относиться с максимальным вниманием и ответственностью, так как даже незначительные упущения могут привести к плачевным последствиям. В частности, необходимо соблюдать следующие требования:

обезжиривать и зачищать соединяемые поверхности;
избегать перегрева торцов скрепляемых элементов;
максимально быстро соединять прогретую трубу с фитингом;
жёстко фиксировать скрепляемые элементы первые 8-10 секунд после пайки;
при использовании ПП труб, армированных алюминиевой фольгой с внешней стороны, срезать верхний слой до появления пластика (около 1 мм).

Отапливаемый газом частный дом с системой отопления из полипропиленовых труб.

ПП трубы не подсоединяют непосредственно и источнику энергоснабжения (котлу). Их доводят до идущих от котла металлических труб, после чего оба типа труб соединяются на месте с помощью фитинга с металлической резьбой (переходника).

Паяные соединения ПП труб являются необслуживаемыми, поэтому при желании эти трубы можно прокладывать внутри стен. Только прежде чем зашивать стену, обязательно проверьте герметичность соединений и убедитесь, что пайка выполнена качественно.

Полипропиленовые трубы в конвекционных системах

Конвекционные системы из полипропиленовых труб очень популярны. Причина — легкость обработки материала, устойчивость к размерзанию, высокая герметичность, невысокая теплопроводность.

В «безнасосных» системах, выполненных по закрытому типу, при нагреве из воды выделяется много кислорода. Если магистраль выполнена из стальной трубы, она очень быстро покроется слоем ржавчины. Полипропиленовые изделия этого недостатка лишены. Направленный поток, движущийся по полипропиленовым рукавам, не встречает значительного сопротивления. На стенках ПП труб не образуются никакие отложения.

https://youtube.com/watch?v=5ixPbefe9p0

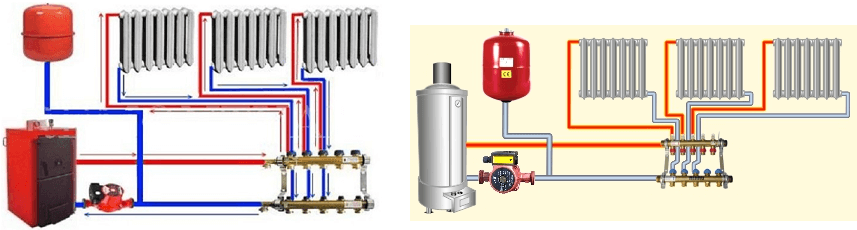

Коллекторная схема

Эта схема подключения самая сложная и затратная, но зато она позволяет максимально равномерно распределить тепло по всему дому, более удобно эксплуатировать систему и делает её более стабильной. На выходе из котла или на каждом ответвлении от стояка ставится коллекторная гребёнка, к которой подключаются отдельные ветки и батареи.

Если вы планируете использовать комбинированную схему, проще говоря сочетать обычные регистры с тёплыми полами, то коллекторный способ разводки теплоносителя для вас будет идеальным решением.

Он предусматривает параллельное подключение всех батарей к подающей трубе и обратке. В итоге определённый радиатор нагревается до необходимой температуры независимо от остальных.

Кроме того, при возникновении аварии можно быстро перекрыть подачу теплоносителя на одну или несколько батарей и устранить неисправность, причем сама система будет нормально обогревать другие комнаты.

Чаще всего её используют в частных домах.

Советы и рекомендации

Эксперты при установке системы отопления из полипропиленовых труб советуют соблюдать такие рекомендации:

Трубопровод подготавливается для распила, лишь после монтажа больших приборов.
Патрубки делятся на фрагменты, используя стройножницы (соблюдается прямой угол).
До того, как смонтировать держатели, устраняется провисание и обеспечивается прочность креплений.
Работы с полипропиленовыми трубами проводят при температуре +5 градусов.
Сварочное устройство предварительно прогревается.
Торцеватель обрабатывает срезанные участки трубопровода.

При монтаже системы отопления из полипропиленовых труб для дома анализируется все — способ прокладки труб, количество этажей, нагрузка на каждый радиатор и пр. Потому требуется проконсультироваться с экспертов, который проведет расчеты, сделает чертеж и даст ценные советы.

Как сделать отопление самому без насоса из полипропилена

Полимерные трубы из полипропилена получили популярность благодаря доступной цене, качеству материала и простоте монтажа. Справиться со сборкой сможет и новичок, достаточно только купить или взять в аренду паяльник — специальный нагреватель, предназначенный для соединения элементов между собой.

Аморфность полимера к агрессивной среде под действием высоких температур является залогом долговечности системы. Материал оказывает минимальное сопротивление направленному движению теплоносителя, что делает контур из полипропиленовых труб наиболее пригодным для организации гравитационной циркуляции жидкости.

Последовательность выполнения работ:

Размечают места установки батарей, точки подключения подводок и трассы магистралей. Схему наносят на стенах, начиная с самого дальнего участка, постепенно приближаясь к топочной, где будет установлен котёл. Магистрали должны иметь наклон от 2 до 8 мм.
После нанесения разметки определяют, на каком уровне должен стоять котёл. Входной патрубок не должен быть выше возвратной магистрали. Если это условие не выполняется, потребуется корректировка разметки либо обустройство приямка для заглубления котлоагрегата.
Пробивают отверстия в перегородках и вырезают борозды под скрытую прокладку.
Выполняют контрольную проверку правильности нанесения разметки и приступают к монтажу. Сначала устанавливают радиаторы, затем собирают подводки и прокладывают магистрали.

Собранный контур медленно заполняют водой через кран подпитки в нижней точке. Воздух из труб уйдет в расширительный бачок. Для заполнения батарей следует воспользоваться ручным воздухоотводчиком.

Материалы и инструменты

Полипропиленовые трубы PN 10 предназначены для холодного водоснабжения, PN 20 — для горячей воды с температурой до 80o.

Специально для отопления в частном доме полипропиленом разработаны трубы PN 25, армированные алюминиевой фольгой и выдерживающие температуру 95 градусов.

Полипропиленовые трубы PN 25 имеют следующие характеристики:

Температура плавления — 150 градусов
Предельное рабочее давление — 25 атм
Плотность — 0,9 г/куб. см
Коэффициент температурного расширения — 0,15 мм/ммС
Теплопроводность — 0,24 Вт/мС
Наружный диаметр — 21,2 — 77,9 мм
Внутренний диаметр — 13,2 — 50 мм
Толщина стенки — 4 — 13,3 мм

Достоинствами полипропиленовых труб для отопления являются:

Устойчивость к коррозии и отложениям накипи на внутренних стенках
Трубы не лопаются при замерзании воды
Низкая стоимость
Малый вес
Пластичность
Устойчивость к перепадам температур
Высокий уровень звукоизоляции
Длительный срок службы — до 50 лет

К недостаткам относятся низкая температура плавления и подверженность воздействию ультрафиолетовых лучей.

Для монтажа отопления из полипропилена потребуются следующие специальные инструменты:

Паяльник с набором насадок для соединения труб
Ножницы для резки пластиковых труб или роликовый труборез
Резец для удаления заусениц и снятия фаски
Шейвер для снятия фольги

В любом доме должно быть отопление. Однако, исключением являются дома летнего типа. Например, каркасные садовые дома, которые предназначены для отдыха в жаркую пору. Следовательно, устанавливать котел отопления не стоит, т.к. летняя температура сама прогреет такой дом.

Если вы планируете отдыхать только летом, то такой садовый домик можно построить своими руками. О том как возвести такую замечательную постройку читайте здесь.

Руководство по монтажу отопления

Технология пайки полипропиленовых труб

Предварительно подготовьте схему разводки системы, монтажа батарей, подключения котла. В дальнейшем вы будете выполнять все необходимые работы в соответствии с этой схемой.

Непосредственно работа по монтажу труб выполняется в несколько простых шагов.

Таблица времени сварки полипропиленовых труб

Аппарат для пайки пластиковых труб

Второй шаг

Высчитайте длину отрезков полипропиленовых труб на каждом участке системы отопления. Установите подходящий вид фитинга.

Разметка

Третий шаг

Определите необходимое время сварки соединений. Оно зависит от диаметра применяемых труб и уточняется в соответствующей справочной литературе. Предварительно занесите все элементы отопительной системы в помещение и дайте им нагреться до комнатной температуры.

Пятый шаг

Сделайте срез при помощи специальных ножниц. Режьте перпендикулярно по отношению к поверхности.

Ножницы для резки полипропиленовых труб

Резка ПП труб

Протрите срезы раствором спирта, удалите присутствующую грязь при помощи сухой тряпки.

Подготовка фитинга

Седьмой шаг

Возьмите насадку для паяльного аппарата, соответствующую диаметру сечения труб, обезжирьте ее, а затем установите горизонтально и дайте нагреться до 265 градусов.

Монтаж ПП труб

Поместите трубу и фитинг в отверстия нагревателя, по таблице подберите необходимое время нагревания и выполните непосредственный нагрев соединяемых элементов. После этого аккуратно выньте изделия, вставьте трубу в фитинг и выдержите в течение требуемого времени. Соединяемые элементы лучше не трогать до их полного остывания.

Сварка труб

По аналогичной схеме спаяйте все трубы отопительной системы, ориентируясь на имеющиеся у вас чертежи. Подключение труб к отопительному прибору и радиаторам также выполняйте по чертежам.

Чтобы в дальнейшем трубы не провисали, обеспечьте их частое крепление к поверхности с помощью клипс. Для системы из полипропилена оптимальной температурой теплоносителя является показатель в 60 градусов.

Придерживайтесь полученных рекомендаций, и ваше отопление из пропилена будет безукоризненно служить долгие годы.

Удачной работы!

Видео – Отопление из полипропилена своими руками

https://derevyannie-doma.com/poleznoe/otoplenie-v-chastnom-dome-iz-polipropilenovyh-trub-svoimi-rukami-montazh-shema.html
https://mr-build.ru/otoplenie/shema-montazha-otopleniya-iz-polipropilenovyh-trub.html
https://remont-system.ru/otopitelnye-sistemy/otoplenie-chastnogo-doma-svoimi-rukami-iz-polipropilena
https://rusolymp.ru/stroitelstvo/otoplenie-v-dome-svoimi-rukami-iz-polipropilena
http://obustroen.ru/inghenernye-sistemy/otoplenie/sistemy-otopleniya/otoplenie-v-chastnom-dome-iz-polipropilenovyx-trub-svoimi-rukami.html
https://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/otoplenie-iz-polipropilena-svoimi-rukami.html

Отопление из полипропиленовых труб — коллекторная схема

Такая система отличается тем, что каждый радиатор подключен напрямую к коллектору. Радиаторы подключаются с двух сторон. По одной линии тепловой агент подводит тепло к отопительной батарее, с другой стороны, остывший агент возвращается к коллектору. При этой схеме полипропиленовые трубы, как правило, проводятся по прямой линии и закладываются внутрь стяжки. Их длина достаточно велика. Но управлять этой системой проще, тепло будет распространяться равномерно. При помощи гидрострелки можно провести контуры с разной температурой и перепадами давления. Коллекторная схема не подходит для многоэтажных зданий.

Недостатки коллекторной схемы

большой расход трубы, по сравнению с однотрубной разводкой;
усложнение работ, так как не должно быть соединений;
система отопления только принудительная;
установка такого же количества насосов, что и автономных контуров разведено по помещениям.

Трубы из полипропилена не боятся размораживания. Но надо учитывать, что размораживание может вывести из строя котел и расширительные баки. Для пайки полипропиленовых труб нужен специальный инструмент. Узлы паяются отдельно, и в готовом виде устанавливаются в то место, где будут стоять.

Также надо знать, что при соединении металлопластиковой трубы и полипропиленовой надо выбирать трубы, отвечающие следующим соответствиям:

Металлопластиковые трубы, размер:	Полипропиленовые трубы, размер:
20 х 2	DN 25 x 4,2
16 х 2	DN 20 х 3,4
26 х 3	DN 32 х 5,4

Взвесив все за и против, стоит выбрать схему, максимально подходящую к конкретным условиям.
