Барбекю с коптильней своими руками + чертежи

Устройство дымохода

Когда дымоход продолжает выкладываться из кирпича, порядок работ следующий:

1. Верх топочной, облицовочной части выводятся в один уровень.
2. Для кладки дымосборника берется полнотелый кирпич. Раствор – цементно-песчаный. Марка цемента – от М150.
3. Первый ряд идет заподлицо с внутренней частью топки. Все последующие смещаются на ⅓ кирпича.

1. Кладка выполняется до момента, пока не останется небольшой проем (30*30 см, 25*25 см).
2. Готовый кирпичный дымоход сверху накрывают защитным колпаком, чтобы внутрь не попадала влага, осадки.

Есть вариант крепежа дымохода из термостойкого бетона либо двухконтурного из сэндвич-труб.

Ознакомиться с пошаговой инструкцией установки дымохода из сэндвич-труб.

Достоинства и недостатки

Достоинства:

• прочность, надежность;
• удобство готовки пищи;
• кирпич не так сильно нагревается, как металлические конструкции, что делает его безопасным для пользователей;
• возможность расширить конструкцию, пристраивая дополнительные отделения;
• привлекательный, солидный внешний вид.

Недостатки:

• кирпичный мангал — стационарное сооружение, которое нельзя перенести на другое место;
• необходимо обеспечить допустимые расстояния от построек, заборов, дорог и прочих элементов благоустройства участка (как своих, так и соседских);
• для крупных построек надо делать фундамент, хоть и небольшой.

Строительство мангала с коптильней пошагово: фото

Построить мангал с коптильней из кирпича не очень сложно, но к каждому этапу работ стоит отнестись максимально серьезно. Любая мелочь или ошибка может отрицательно сказаться на эффективности готовой конструкции. Кроме того, заранее нужно подготовить все, что может понадобиться во время строительства.

Проектирование мангала коптильни

Для того, чтобы получить проект мангала с коптильней можно использовать уже готовые схемы, которые в изобилии присутствуют в Интернете. Также ими можно воспользоваться для того, чтобы сделать свой собственный проект. В таком случае могут меняться только размеры готовой конструкции или же добавляться какие-то дополнения и усовершенствования, чтобы увеличить эффективность устройства.

Как сделать фундамент

После этого стоит определиться с тем, какой именно тип фундамента будет возводиться. В чертежах, которые есть в Интернете, как правило, указывается даже его толщина. В случае с дачной постройкой, идеальным вариантом станет ленточный фундамент. Это монолитная конструкция, которая со временем не будет проседать или же трескаться.

На дно котлована засыпается слой песка и тщательно утрамбовывается. Для того, чтобы элементы с используемого цемента не проникали почву, опалубка обшивается слоем пергамина или рубероида.

На утрамбованный заранее песок выставляется арматурная сетка. При этом ее необходимо немного поднять над песком. За счет этого раствор цемента будет проникать под сетку. Стоит отметить, что арматура должна находиться исключительно в нижней части фундаментной стяжки. Благодаря этому конструкция будет более прочной.

После этого в опалубку заливает раствор цемента, его верх тщательно выравнивается. Дальше стоит подождать, пока раствор полностью высохнет. На фундамент выкладывается слой рубероида. Вместо него можно воспользоваться полиэтиленовой пленкой.

Как приготовить раствор

Раствор для укладки

Для приготовления раствора, который будет использоваться для укладки, берется цемент, песок и гашеная известь в соотношении 1:3:1. Первый ряд используемого кирпича выкладывается насухо. Ряд будет использоваться в качестве разметки. За счет этого можно подогнать размеры и стыковку, пользуясь как целыми кирпичами, так и половинками. За счет первого «сухого» ряда можно сделать идеальный по размеру ряд, чтобы в дальнейшем не пользоваться четвертинками, ведь это в несколько раз усложнит выкладку и увеличит время строительства.

Использовать можно как самодельный раствор, так и уже готовые огнеупорные смеси, которые в большом количестве есть в продаже. Их стоимость достаточно высокая, но при этом характеристики позволяют возвести прочную и надежную конструкцию, которая будет иметь долгий срок эксплуатации.

Для печи и дымохода

Цоколь

Второй ряд кирпича должен укладываться таким образом, чтобы не совпадали стыки. Соответственно, кирпичи нужно немного смещать. В некоторой степени такой способ укладки может напоминать шахматный порядок.

Укладывать кирпич нужно начинать с угла. Обязательно стоит следить за тем, чтобы стенки были ровными. Для этого можно воспользоваться строительным уровнем.

Жаровня

Стены и дымоход Дальше выкладываются стены конструкции. Высота подбирается в зависимости от предпочтений владельца. Она должна быть такой, чтобы печь было удобно эксплуатировать и готовить в ней блюда

Особое внимание стоит уделить сооружению дымохода. Он не должен иметь слишком большой или маленький диаметр, который подбирается в зависимости от того, сколько будет за один раз готовиться продуктов

Чем больше конструкция, тем больше дымоход требуется.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

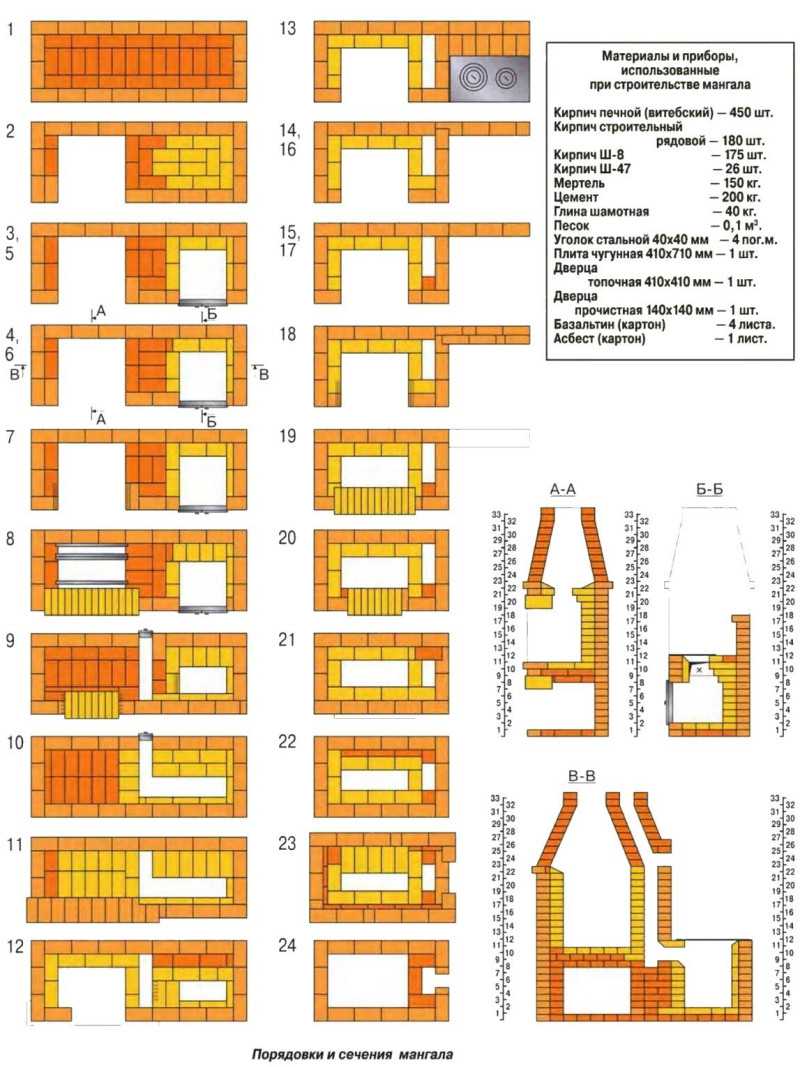

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Достоинства и недостатки

Преимущества:

• прочность, надежность;
• удобство приготовления;
• кирпич не нагревается так сильно, как металлические конструкции, что делает его безопасным для пользователей;
• возможность расширения конструкции за счет подключения дополнительных отсеков;
• привлекательный и солидный внешний вид.

Недостатки:

• кирпичный мангал — стационарная конструкция, которую нельзя перенести на другое место;
• необходимо обеспечить допустимые расстояния от построек, заборов, дорог и других элементов благоустройства участка (как наших, так и соседних);
• для больших построек необходимо делать фундамент, пусть и небольшой.

Делаем мангал-коптильню из металла своими руками

Сначала определяют, из чего будет сделана конструкция. Для изготовления мангалов с коптильней своими руками используют листы нержавеющей или углеродистой стали, отрезки труб, газовые баллоны, металлические бочки. Затем составляют чертежи мангала-коптильни или заимствуют в интернете готовые. При определении размеров исходят из количества порций шашлыка, приготовленных за один раз. Расстояние между шампурами должно быть 8 — 10 см. Габариты коптильной камеры зависят от положения (вертикального или горизонтального) и размера продукта, помещаемого внутрь.

Чертеж мангала-коптильни горячего копчения

Чертеж мангала-коптильни холодного и горячего копчения

Мангал-коптильня из газового баллона

Для сборки конструкции потребуются два баллона емкостью по 50 л. Из одного делают мангал, из второго ― дымогенератор. Перед началом работы газовый баллон очищают от конденсата:

• спускают давление;
• переворачивают горловиной вниз, чтобы конденсат вытек;
• через сутки откручивают вентиль, баллон наполняют водой;
• через 12 часов воду с остатками конденсата выливают туда, где нет растений.

Теперь сварка и резка будут безопасны. Сначала делают мангал:

1. С боковой поверхности, отступив немного от круговых колец, вырезают кусок равный 1/3 окружности.
2. Из срезанного металла делают крышку, приварив ручку и петли.
3. На передней стенке пропиливают вертикальные прорези под шампуры. Сзади просверливают круглые отверстия.
4. В верхней части возле горловины делают вырез для дымовой трубы.
5. Снизу вырезают окно для подключения дымогенератора. Если предполагается коптить продукты холодным способом, отверстие делают круглым небольшого диаметра. Для холодного способа окно вырезают овальной формы увеличенного размера.
6. С внутренней стороны ниже прорезей для шампуров приваривают упоры из уголков, на которые будет устанавливаться съемная решетка для барбекю.
7. Для управления дымом приваривают направляющие из уголков, в которые вставляют заслонки из металла.

Затем переходят к сборке дымогенератора:

• от второго баллона отрезают полметра по высоте;
• сверху вырезают отверстие для стыковки с мангалом;
• внутрь устанавливают решетку, на которую будут насыпаться опилки;
• снизу оборудуют люк для удаления золы;
• к торцу приваривают вторую боковину;
• из куска вырезанного как на мангале металла делают крышку.

На заключительном этапе к мангалу и дымогенератору приваривают ножки из отрезков круглой или профильной трубы. Затем соединяют их вместе и приваривают дымоходную трубу. После очистки от грязи установку окрашивают в желаемый цвет.

Коптильня из мангала

Если мангал уже есть, коптилка делается как съемный элемент в виде короба, который при необходимости ставят сверху. Корпус сваривают из листового металла толщиной 1,5 мм в следующей последовательности:

1. Из вырезанной в соответствии с чертежом заготовки сгибают короб, стыки проваривают.
2. Из этого же железа делают четыре уголка, которые приваривают снаружи так, чтобы сверху получилась канавка, туда будут входить отогнутые края крышки. После заполнения конденсатом образуется гидрозатвор. Чтобы вода не стекала внутрь, верхний край полки уголка устанавливают чуть ниже среза короба.
3. Для установки полок на стенки приваривают опоры из уголка.
4. Делают крышку с ручкой и трубой для отвода дыма.
5. Для фиксации коптильни на мангале к ней приваривают ограничители.
6. В полках из того же металла просверливают несколько рядов отверстий для прохода дыма.

https://youtube.com/watch?v=fRHzL6Ni7wA

Создание фундамента

Даже компактный мангал из кирпича имеет большую массу, поэтому основание конструкции делают из армированного бетона. Этот процесс требует соблюдения технологии и не терпит спешки — фундамент набирает прочность в течение месяца. Если допустить ошибки во время заливки смеси или попытаться самостоятельно ускорить процесс застывания, в будущем фундамент даст трещину, что негативно скажется на целостности конструкции.

Пошаговая инструкция по строительству основания:

Согласно чертежу, размечают участок. Оптимальная площадь мангала — 3 м2.Выкапывают котлован соответствующего размера и конфигурации. Глубина рассчитывается индивидуально — зависит от массы сооружения, характеристик почвы и других особенностей.Делают опалубку выше уровня грунта на 50 мм.

Изнутри доски обшивают гидроизоляционным материалом — например, рубероидом.На дно котлована насыпают мокрый песок слоем 100 мм.Вяжут армирующую сетку. Для этого используют прутья толщиной 10–12 мм, которые укладывают на расстоянии 100 мм друг от друга и связывают проволокой. Изготавливают две сетки, которые соединяют вертикальными прутьями длиной 50 мм.Армирующую решетку укладывают в котлован и заливают слоем цементно-песчаной смеси.

Раствор готовится из ¾ песка и ¼ цемента, для прочности добавляют щебень. Первый слой фундамента готов. Остальные, вплоть до края опалубки, формируют с промежутком в сутки.Последний слой выравнивают и гидроизолируют полиэтиленовой пленкой.

Выбор дизайна

Создание мангала разделено на несколько поэтапных действий. Если их соблюдать в точности, тогда:

• конструкция будет прочной и долговечной
• индивидуальность – мангал-барбекю будет единственным в своем роде
• таким мангалом можно запросто пользоваться зимой
• вероятность ошибки будет сведена к минимуму

Первым шагом является выбор дизайна. Печь должна быть простой и функциональной. В то же время следует предусмотреть внешний вид и некоторую площадку в помощь при приготовлении мяса. Это может быть небольшая столешница или отведенной место для хранения ложек, вилок, шампуров. А также можно выделить место для складирования дров для приготовления пищи.

Пример организации рабочего пространства

Поскольку мангал индивидуальная вещь, размеры и дизайн также индивидуальны.

Барбекю может быть двух видов:

1. Открытый – рабочая поверхность открыта. Внизу создана сквозная ниша для дров. Так же для удобства может располагаться столешница.

2. Закрытый – это конструкция многофункциональная. В основном, данный мангал ставится возле стены. Ниши все закрытые, имеется крыша и арка, а также:

• Столешница для подготовки продуктов и посуды
• Место нагревания чайника или разогрева первого блюда
• Место хранения посуды
• Место хранения дров
• Место под раковину

Стоит учесть! Данный мангал требует большего количества материала, а также кропотливой работы, связанной с делом печника.

Как сделать мангал-коптильню из 3 газовых баллонов своими руками

Чтобы готовить продукты холодного копчения, изготавливают печь из трех элементов.

Этапы работ по сооружению мангала из газового баллона с нижней коптильней:

1. Подготавливают три газовых баллона. В части для мангала вырезают дверки, отступив от центрального шва по 24 см в обе стороны. Присоединяют их при помощи петель. Слева вверху делают овальный проем.
2. Для коптильни от центрального шва отступают по 30 см и вырезают проем для дверки. Приваривают петли и ручку. В коптильне крышка должна закрываться вплотную, поэтому при необходимости подтачивают края. Снизу справа делают овальный проем. Сверху обозначают проем диаметром 11 см. К нему крепят сваркой трубу диаметром 10,6 см длиной 1-1,2 м.
3. Мангальную часть устанавливают на станину. Приваривают коптильню к мангалу.
4. Из третьего газового баллона делают топку. Распиливают его пополам. Сбоку снизу делают проем 110 см, крепят сваркой отрезок трубы 10,6 см диаметром и длиной 5-10 см для поддувала. К трубе приваривают 2 см уголка. В центре сверлят проем диаметром 1 см. Из куска листового металла изготавливают заслонку по диаметру. При помощи болта и гайки скрепляют трубу и заслон.
5. Выпиливают дверку 20*20 см. Крепят ее при помощи петель. Внутри печи отступают от днища 10 см и приваривают по сторонам уголки. На них устанавливают решетку для размещения опилок.
6. Крышку делают из оставшейся части баллона. Отрезают 20 см. Соединяют топку и крышку петлями. Сверху крепят сваркой ручку.
7. В топке сверху справа делают проем диаметром 110 см. При помощи трубы 10,6 см соединяют коптильню и печь. В зону барбекю изнутри по сторонам приваривают уголок и устанавливают решетку. К дверцам крепят сваркой ручки.

Укладка нижней части кирпичной коптильни

После завершения работы над основанием начинают выкладывать нижнюю часть будущей печи-коптильни:

1. Первым слоем укладывают строительный, а вторым — шамотный (огнеупорный) кирпич.
2. Боковые и заднюю стенку нижней части обустраивают из бетонных блоков. В боковых частях для доступа воздушных масс оставляют «зазоры», равные одному блоку. По боковым стенкам устанавливают поддувала.
3. Внутреннюю часть топки обкладывают шамотным кирпичом. Он укладывается аналогично блоку — с «зазорами» по бокам.
4. Переднюю стенку укладывают облицовочным кирпичом, оставляя место под монтаж дверцы для топки.
5. Заднюю и боковые стенки обкладывают облицовывают кирпичом.

На этом работа по обустройству нижней части завершена. Можно переходить к следующему этапу.

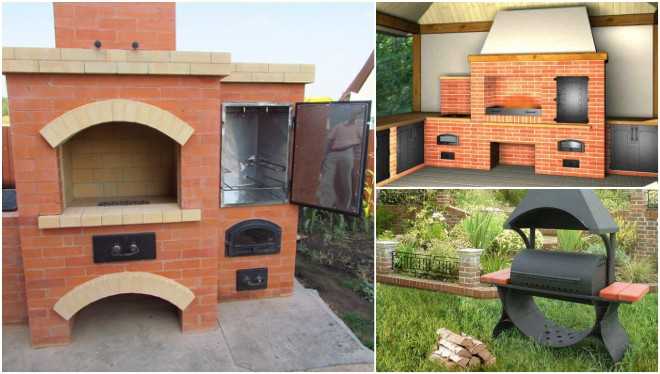

Варианты кирпичных мангалов

Классический мангал для шашлыка

Самым простым и бюджетным вариантом принято считать классический кирпичный мангал, который рассчитан на приготовление шашлыка на шампурах.

По форме он абсолютно непохож на свой металлический аналог, потому что он закрывается со всех сторон, а дым уходит через специальный дымоотвод. Беда всех этих небольших сооружений в плохой тяге, которую необходимо рассчитывать непосредственно на месте. В открытой беседке это не так критично, но всё равно неприятно. Появляется копоть, которая совсем не прибавляет эстетики.

В то же время вы за небольшие деньги получаете полноценную установку для приготовления пищи в любых условиях, даже самых экстремальных.

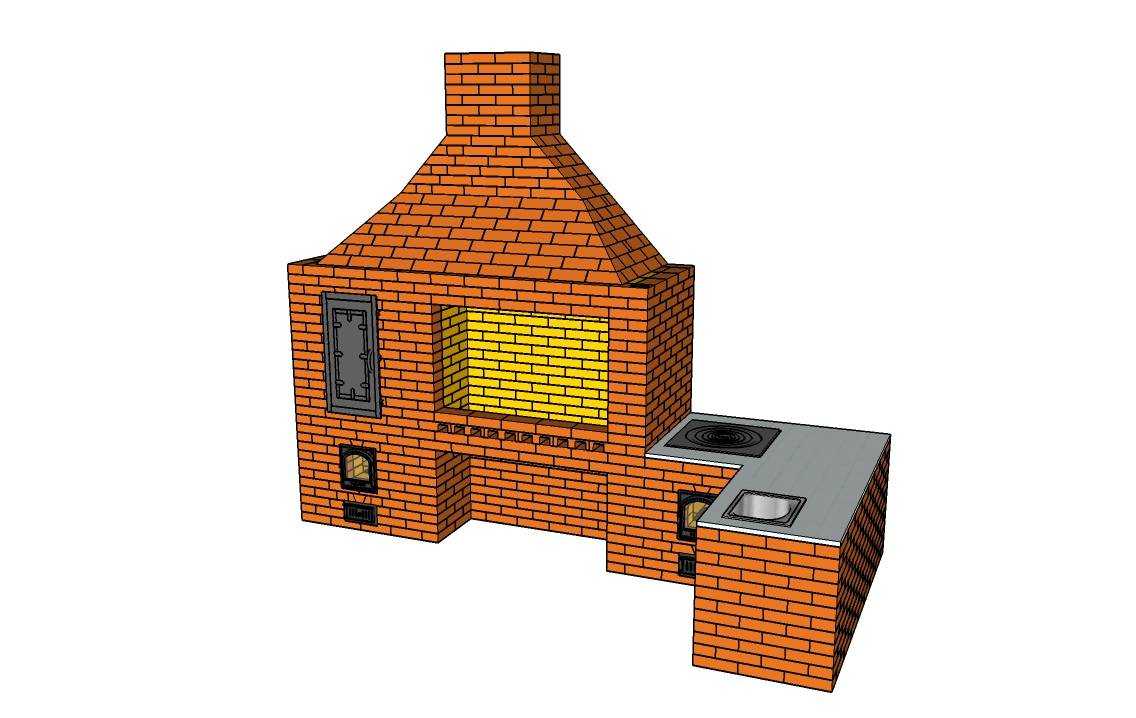

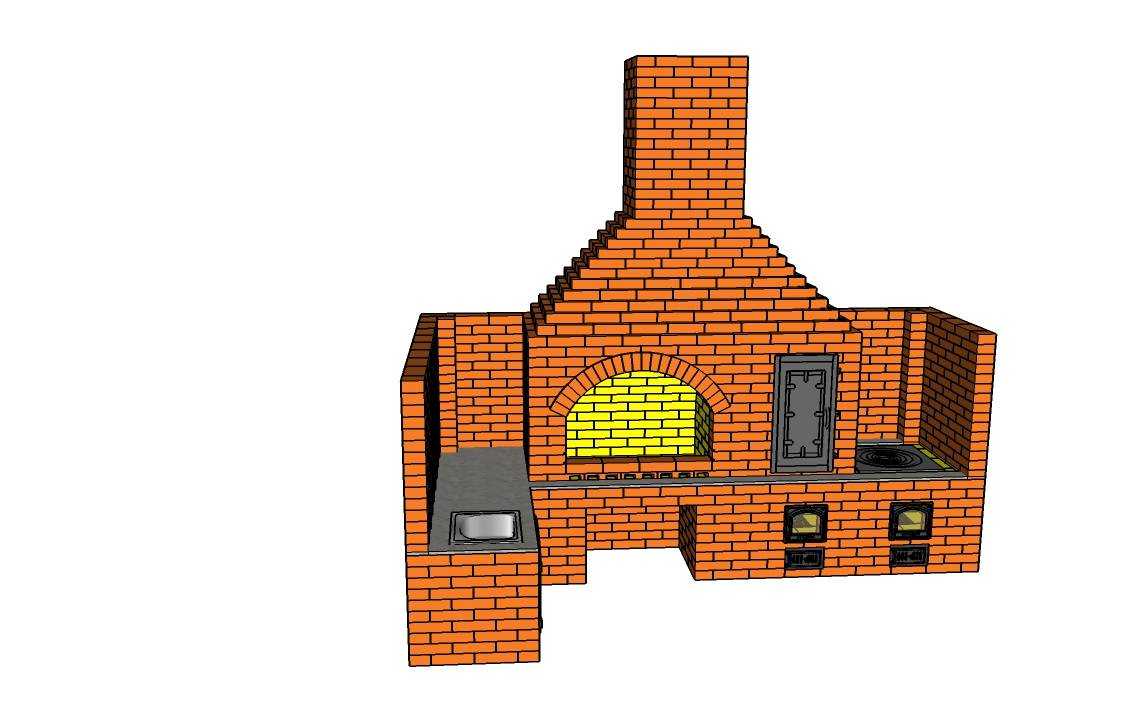

Кирпичное барбекю

Отличие барбекю от обычного мангала заключается в способе приготовления мяса.

В данном случае используется решетка, на которую укладывается мясо и периодически переворачивается на 180 градусов. Для некоторых такой подход считается более комфортным и интересным.

Смысл постройки от этого особо не меняется. Также используется кирпичная кладка, внутри которой топятся дрова и происходит жарка мяса.

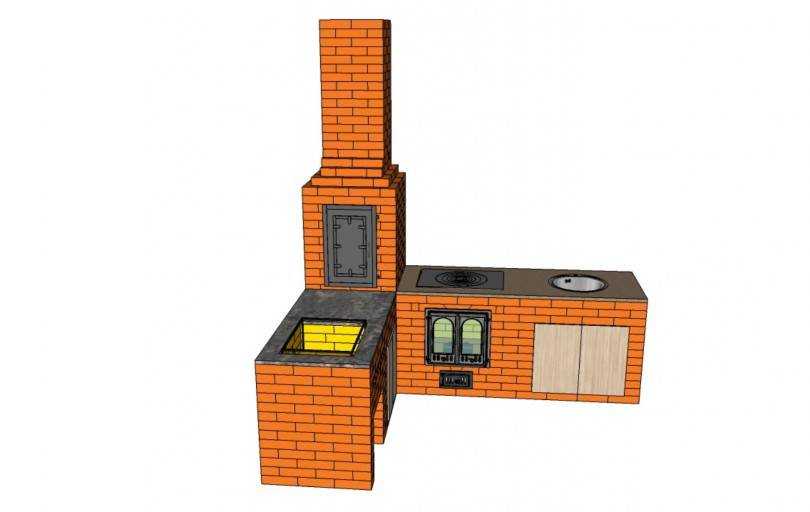

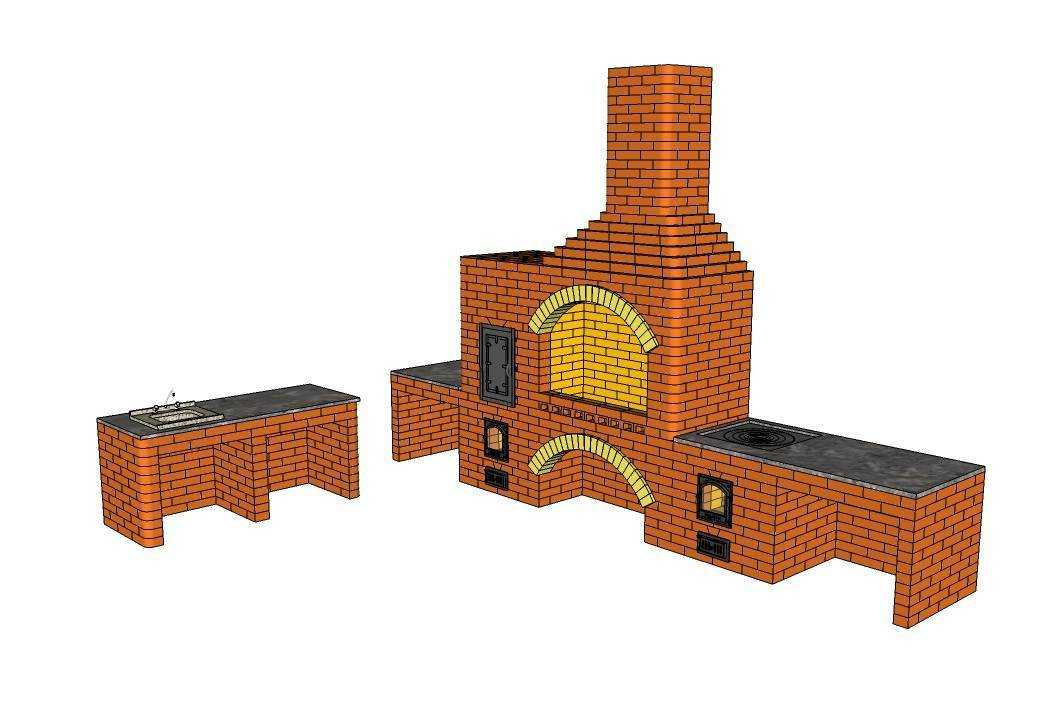

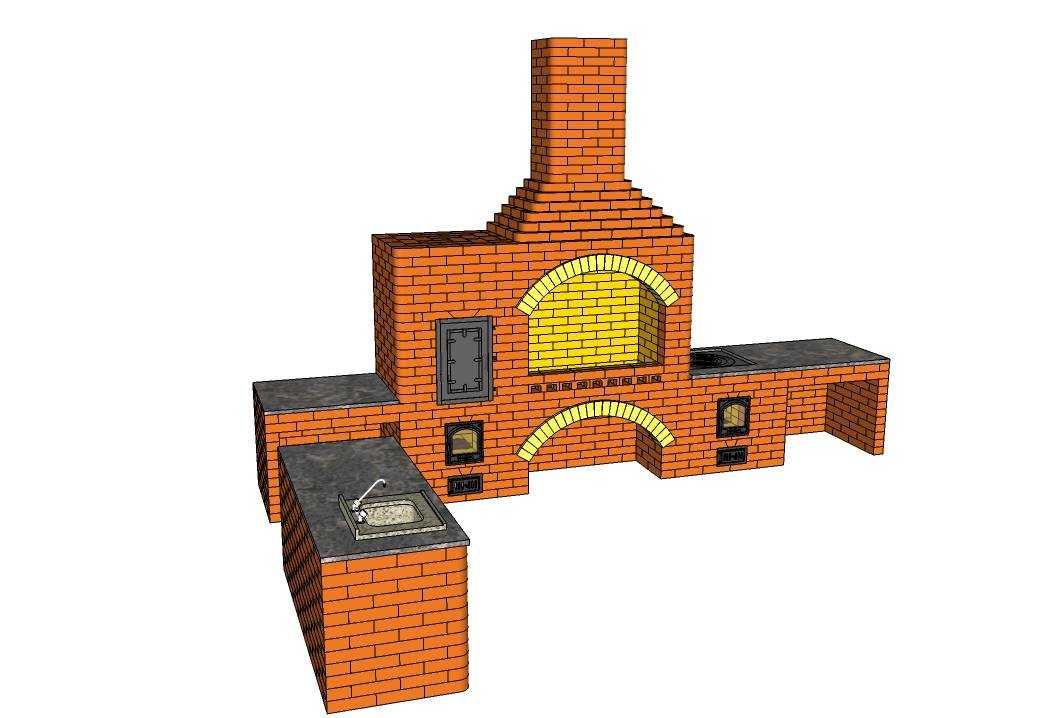

Печной комплекс

Более глобальный подход к приготовлению можно реализовать с помощью печного комплекса. Он может включать в себя мангал, печь, плиту, коптильню и тандыр.

Идея печного комплекса из камня Такая конструкция может стоить на уровне самой беседке, так как помимо большого количества строительного материала требуются расчеты.

Обидно будет вложить 100 тысяч рублей в такой проект, и получить полное отсутствие тяги или обвалившийся после первой топки кирпич.

Печной комплекс от «Делиса» за 1,5 млн рублей

Поэтому к строительству в данном случае нужно подходить максимально ответственно и с приличной пачкой денег в кармане. Удовольствие стоит денег, в данном случае этого никак не избежать.

Особенности конструкции кирпичного мангала

Несмотря на все разнообразие жаровен, можно выделить основные элементы, которые присутствуют всегда:

• основание. Это не обязательно капитальный фундамент, бывает достаточно площадки, отсыпанной гравием или песком. Но с учетом нашего климата лучше все же забетонировать основание и проложить к нему удобную дорожку;
• опорные стенки. Самые простые мангалы строятся в виде буквы «П» — две боковые стенки, на которые опирается решетка, и задняя. Она не только закрывает угли и мясо на решетке от ветра, но и «связывает» боковые стенки, придает конструкции прочность;
• решетки для углей (дров) и приготовляемой пищи. Место для углей может быть представлено сплошной плитой или решеткой, под которой располагается поддон. Это достаточно удобно – по мере прогорания углей зола ссыпается в поддон, откуда ее несложно убрать. Решетка для продуктов может быть одна или две-три;
• расположенная рядом с решетками столешница. Поскольку шашлыки в другие блюда в процессе приготовления часто поливают маринадом или соусом, добавляют ингредиенты или подготавливают новые порции, аналог разделочного стола очень полезен.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Кладка печи: нюансы

Мангал и барбекю можно создавать из красного и огнеупорного кирпича. Последний используют для создания топки, коптильни, а также камеры для приготовления шашлыка или гриля. Не стоит брать тот материал, который имеет полости. Также не подходит силикатный кирпич.

Первый ряд печи для копчения выставляют без раствора. Конечно, придерживаются порядовки. Чтобы всегда иметь ее под руками, стоит сделать фото порядовки и распечатать его.

Выкладка первого ряда без раствора проводится для выполнения разметки и подгона размера кирпича. Это позволит избежать резки материала. Также такой шаг позволяет определить, где будет размещаться решетка и вертел.

Чтобы сделать кладку очень прочной, за сутки до того, как будет создаться печь, кирпич смачивают водой. Однако не замачивают в ней. Благодаря смачиванию вода проникнет внутрь материала. При этом поверхность успеет высохнуть. Подготовленный таким способом кирпич не будет впитывать воду из раствора.

Сам раствор должен быть на глиняной основе. Не стоит использовать цементные растворы. Лучший вариант — это специальный раствор для печи. Стоит помнить, что для кладки красного и огнестойкого (шамотного) кирпича нужно применять два различных раствора. Один и тот же не подойдет.

Кирпичики кладут так, чтобы их середина приходилась на стык кирпичей нижнего ряда. Каждый ряд начинают выкладывать из углов. Чтобы выставленный материал лежал ровно, используют уровень. Чтобы углы имели большую прочность, их усиливают проволокой. При выкладке каждого ряда придерживаются порядовки, которую можно увидеть в различных видео.

Дополнительные элементы

Понятно, что для коптильни понадобится еще один цилиндр небольшого размера вырезать вдоль или поперек. Выбор опилок зависит от места расположения будущего очага. Главное, чтобы его отверстие позволяло не только закладку дров, но и чистку камеры сгорания угля.

Топку не нужно приваривать к коптильне. Трубу лучше разрезать, чтобы конструкция была удобна для быстрой сборки и разборки. В крайнем случае на концах трубы, соединяющей коптильню с топкой, нарезают наружную резьбу.

В простом мангале вмещается только несущая часть. Но также его можно дополнить камином. Правда, вам нужно будет соблюсти центр тяжести, чтобы готовая конструкция не разрушилась под тяжестью боковой трубы. Это требование касается, в частности, коптильни с очагом.

Чтобы последняя при заполнении дровами не наклоняла секцию для приготовления пищи, необходимо соблюдать следующие моменты:

• Во-первых, курильщик должен находиться в горизонтальном положении, т.е лежать;
• Во-вторых, вес топки не должен превышать вес коптильни (следовательно, последняя большая);
• В-третьих, под конструкцию необходимо разместить ножки или другие опорные элементы.

Кроме того, балансировку облегчает разрезание дымохода с другой стороны и установка усилителей на цилиндр коптильни.

Особого внимания заслуживает дверная крышка. Она должна плотно прилегать к стенкам проема и иметь ручку, как показано на многих фото коптильни из газового баллона.

Кроме того, ручка заканчивается деревянной пластиной, которую предварительно необходимо пропитать антипиреном. В крайнем случае, металлическую ручку обматывают изолентой или оборачивают вокруг отрезка резинового шланга.

И, конечно же, перед тем, как собирать конструкцию в лежачий цилиндр, необходимо просверлить отверстия под мангал. Чтобы сверление не предвидело трудностей, доступ к внутреннему пространству должен быть большим. Это требование выполняется за счет предварительной распиловки большого проема для дверной крышки.

Правила техники безопасности, которые нужно помнить

Пропановый баллон находится под давлением, поэтому пока в нем есть газ, не должно быть никаких источников возгорания

Это важно, поскольку при откручивании вентиля многие используют молоток для удаления ржавчины, при этом может возникнуть искра, что приведет к возгоранию. Главное правило при работе – аккуратность и четкое следование инструкции

Удаление газа из баллона

Чтобы очистить баллон от остатков газа, необходимо открутить вентиль. Со старыми емкостями сделать это сложно, так как он может поржаветь. Потребуется сбить его молотком или другим твердым предметом

Делается это осторожно, чтобы исключить возгорание от искры. Для проверки степени очистки баллона выполняют такие действия:

1. Через тонкий шланг емкость заполняется водой. Шланг необходим, чтобы в верхней части не образовалась воздушная пробка. Когда баллон будет заполнен доверху, это значит, что газа внутри не осталось.
2. Второй вариант проверки – поджигание тряпки, помещенной в емкость. Для этого баллон укладывается горизонтально, кусок тряпки смачивается в горючей жидкости и помещается в горловину. После поджигания нужно отойти на безопасное расстояние. Если после сгорания тряпки слышен громкий хлопок, то газ из емкости удален полностью.

Удостоверившись в отсутствии газа, можно приступать к дальнейшим действиям. Работа с такой емкостью будет безопасной.

Разметка и разрезание

Очищенная емкость укладывается на бок. С помощью маркера или мелка отрезается боковая часть с отступом от краев на 10-15 см. Последнюю сторону отрезать сразу не нужно. Она буде срезана после приваривания петель. Так удастся обеспечить плотное прилегание крышки к коптильне. На этом этапе следует разметить и вырезать:

1. Отверстие для дымохода. Проделывается в верхней части, возле горловины емкости.
2. Вход для дымогенератора. Выполняется в зависимости от выбранного типа копчения. Для холодного приготовления делается круглый срез под трубу небольшого диаметра.
3. Отверстия для крепления решеток или размещения шампуров.

Как только все проемы готовы, приступайте к сборке деталей. Все крепления должны быть прочными и надежными, а также максимально герметичными.

Изготовление крышки

После крепления петель, крышку можно срезать до конца. Вверху приваривается ручка. Использовать для этого можно различные материалы, но в любом случае необходимо подумать об удобстве и безопасности, поэтому лучше обернуть рукоятку огнеупорной тканью.

Фундамент

Для создания кирпичного мангала, который должен прослужить вам долгое время потребуется не только качественный материал, но и создание прочного фундамента.

Для начала по размерам мангала следует выкопать яму под фундамент. Глубина её должна быть около 55см.

Разметка отведенного участка под фундамент.

• В выкопанную яму засыпается смесь из песчаника и гравия. Эта подушка делается против проседания мангала. Высота подушки около 20см
• Далее, устанавливается арматура. Для большей прочности арматурные колья соединяются между собой сваркой или вязальной проволокой. Высота каркаса из арматуры 20см
• При помощи широких деревянных досок по краям фундамента создается опалубка
• В готовый короб заливается раствор из цемента, щебня и песка с добавлением воды.
• После заполнения раствором опалубки, поверхность равняется и оставляется на сутки-двое до полного затвердевания. Всё зависит от погодных условий, если погода сырая и пасмурная, фундамент может быть готов по истечении семи дней

Готовая опалубка под фундамент

Ламинат на деревянный пол своими руками: полное описание процесса. Схемы укладки, какие материла следует использовать (Фото & Видео) +Отзывы

Пошаговая инструкция

Порядок работ:

1. Выкладка пьедестала.
2. Обустройство печи.
3. Выкладка трубы.
4. Заключительные работы.

Пьедестал

Пьедестал барбекю в идеале должен иметь поленницу. Количество дров в ней — на 3 топки. В работе используется обычный облицовочный кирпич. Высота конструкции около 70 см, однако мастер может использовать свои размеры.

Топка и печь

Этапы строительства

Когда пьедестал завершен, то можно приступать к печке. Она должна быть в ширину примерно 6 кирпичей, а в глубину около 3. Ничего особо сложного в выкладке печи нет, надо только помнить, что поверх шамотной кладки будет еще одна облицовочная.

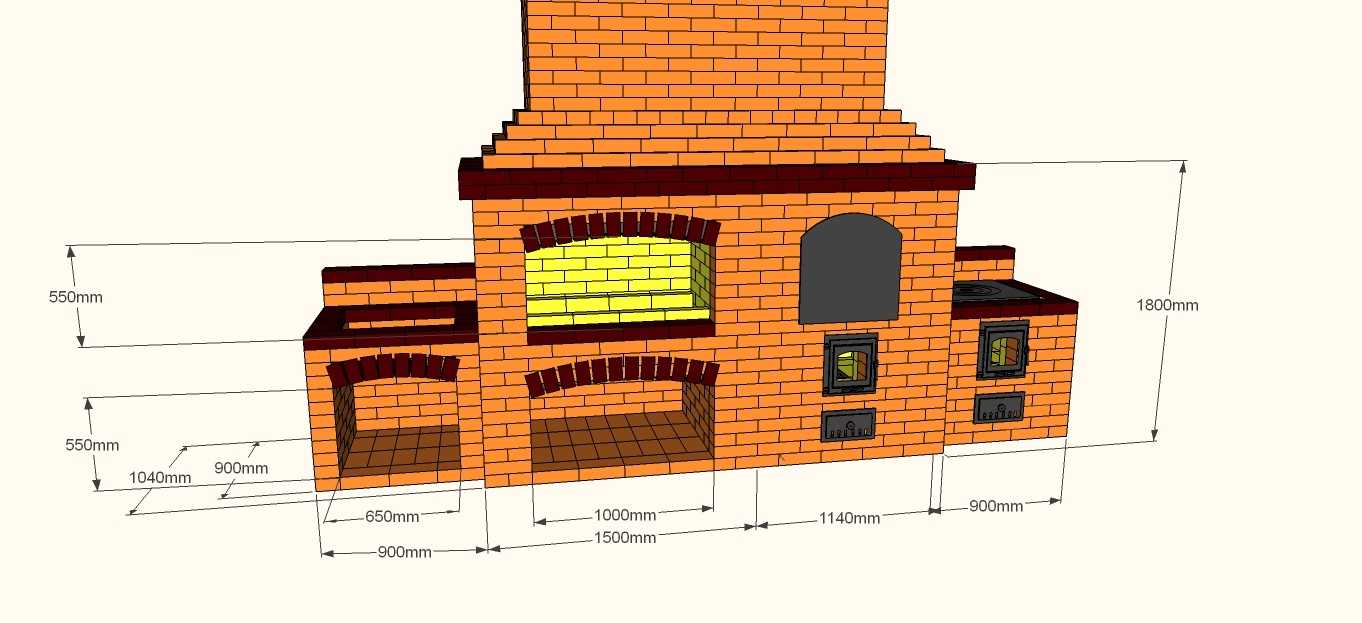

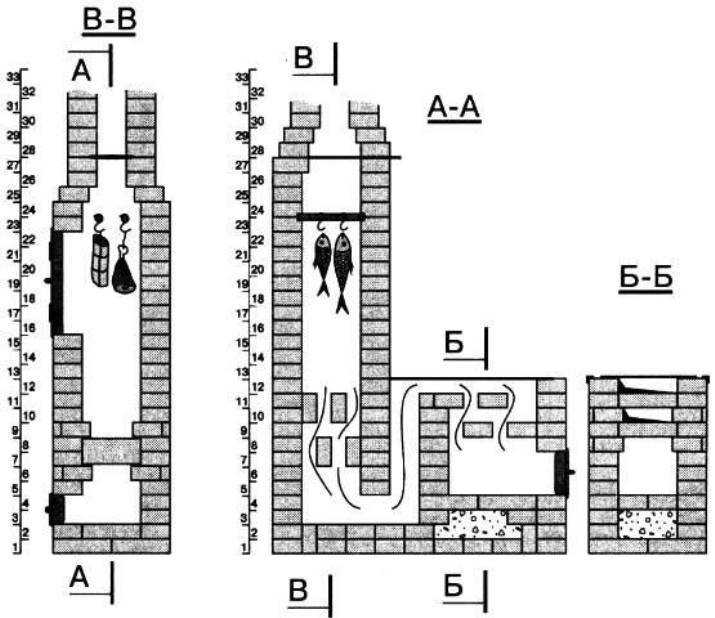

Кладка шамотного кирпича производится в два ряда. В местах перекрытий лучше применить арматурные прутья. Порядовка барбекю рассчитывается заранее, на стадии чертежа.

Труба

Печная труба выкладывается из шамотного кирпича на глиняном растворе. Позади печки делается зуб для улучшения тяги. Внутри трубы ставится задвижка.
