Пожарная сигнализация: проектирование, монтаж, обслуживание

МОНТАЖ ПКП

Приемно-контрольный прибор системы автоматической пожарной сигнализации рекомендуется размещать в отдельном помещении с ограниченным доступом, которое используется для круглосуточного нахождения охраны — охранный (пожарный) пост, диспетчерская, дежурка и т.п.

Данное помещение должно располагаться на цокольном или первом этаже и иметь следующие эксплуатационные параметры:

• влажность воздуха: не более 80%;
• температура: 18°С — 25°С;
• площадь — не менее 15м2;
• освещение – по возможности естественное, допускается комбинированное, в обязательном порядке аварийное, несколько источников искусственного света;
• помещение должно быть оборудовано проводной телефонной связью.

На небольших объектах ПКП может устанавливаться в отдельных помещениях без персонала. Но они должны быть дополнительно оборудованы системой контроля доступа с извещателями охранной и пожарной сигнализации.

Линии связи от ПКП к центральной диспетчерской должны быть дублированы и иметь контроль обрыва и короткого замыкания. Передача тревожного извещения и информационных сигналов на пульт быстрого реагирования должна осуществляться по различным каналам.

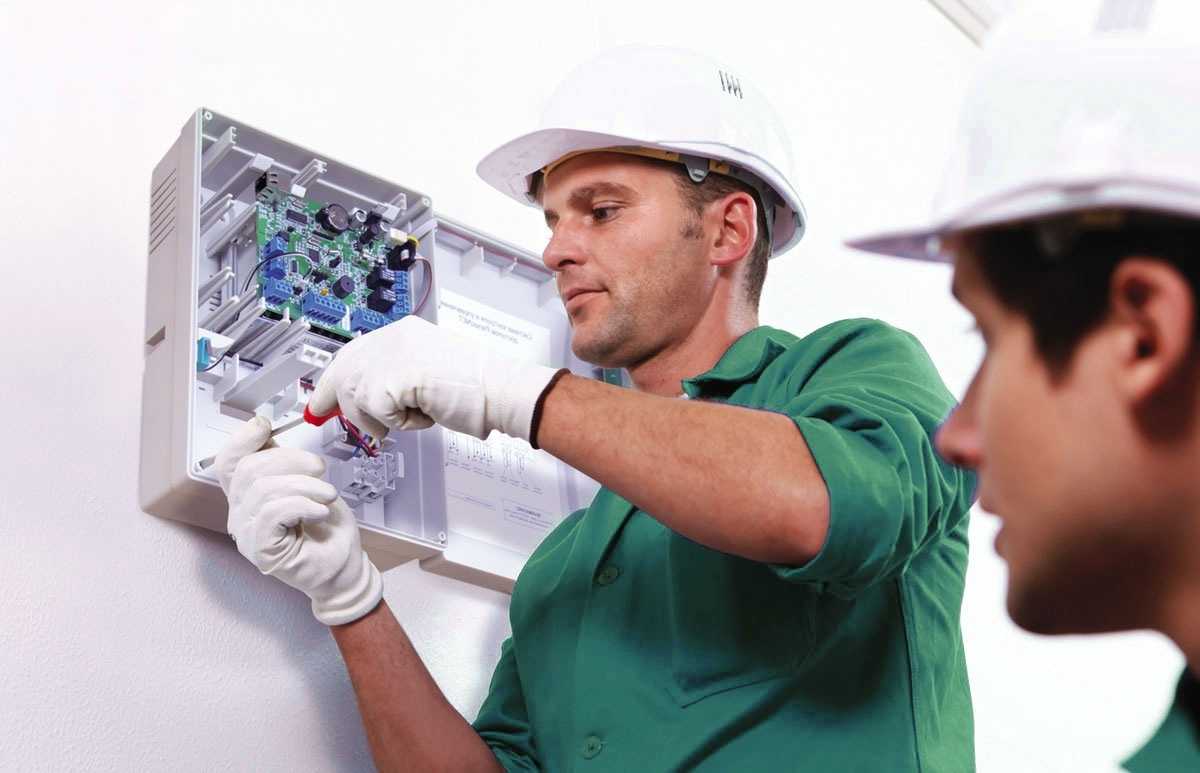

ПКП крепится к стене или другой несущей конструкции, состоящей из негорючих материалов (это касается и декоративной отделки) и имеющей нормативный, для данного здания, предел огнестойкости. Если сооружение выполнено из горючих материалов то стена, в месте установки устройства, защищается стальным листом.

Минимальная высота расположения прибора 0,8 м. Как правило, принимается 1,5м как оптимальная высота, обеспечивающая удобство визуального контроля индикаторной панели и использования системы управления. В случае если на объекте эксплуатируется более одного ПКП, они должны быть расположены на одной стене на расстоянии не менее 0,5м друг от друга.

Надежность

Главным требованием заказчика к монтажным организациям, устанавливающим охранную и пожарную сигнализацию, является обеспечение надежности работы. Добиться поставленной цели можно при неукоснительном выполнении технологии установки, согласно:

• разработанной на объект специальной документации;
• рабочим чертежам;
• материалам, одобренными проектировщиками.

Производимые монтажные операции при установке сигнализации должны стопроцентно соответствовать нормативам СНиП 1.02.01-85 (Строительные Нормы и Правила).

Если объекты, на которых ведутся монтажные работы, впоследствии будут переданы  коллективам вневедомственной охраны, то сметы согласовываются с отделами внутренних дел.

Акты, описывающие требования по монтажу пожарной сигнализации

От того насколько верно проведено проектирование и выполнен монтаж пожарной сигнализации зависит насколько она будет надежной и корректно функционирующей. А от этого, в свою очередь, будет зависеть безопасность людей и целостность имущества. Описывает ключевые требования, которыми должна владеть пожарная сигнализация, ГОСТ и СНИП. Кроме этих двух документов также должны соблюдаться нормы Федеральных Законов №315 и №123. Они являются основой для формирования документации, регламентирующей процесс монтажа охранной системы. Отклонения от этих норм, а также от требований к монтажу пожарной сигнализации 2016, описанных в СНИПах и ГОСТах, сулят за собой штрафные санкции с последующим демонтажем неправильно реализованных систем. Для выяснения и урегулирования тонких нюансов по установке сигнализаций рекомендуется пользоваться правилами, собранными в своде норм пожарной безопасности.

Требования к системам пожарной сигнализации на предприятии, а также на бытовых и других объектах предусматривают соблюдение следующих норм:

• не допускается отклонение от проектной документации системы пожарной охранной системы, реализуемой на объекте;
• должны соблюдаться правила санитарной гигиены;
• в процессе установки устройств сигнализации и прокладывания кабелей не должны нарушаться строительные нормы;
• качество исполнения должно гарантировать безотказную работу сигнализации, как этого требует техническая документация.

Есть также и отдельные требования к системам пожарной сигнализации и оповещения касательно возможности проведения быстрой эвакуации людей из помещений, где начался пожар. Эти системы должны обеспечивать:

• возможность моментального оповещения всех людей и персонала, независимо от того, в каком месте на объекте они находятся;
• быструю и эффективную эвакуацию людей через специальные эвакуационные проходы и выходы.

Установка приборов приемно-контрольных пожарных

by sbkirov

Установка приборов приемно-контрольных пожарных осуществляется с учетом требований СП 5.13130.2009 п.13.14.

п. 13.14.1 Приборы приемно-контрольные, приборы управления и другое оборудование следует применять в соответствии с требованиями государственных стандартов, технической документации и с учетом климатических, механических, электромагнитных и других воздействий в местах их размещения, а также при наличии соответствующих сертификатов.

Примечание – Автоматизированное рабочее место (АРМ) на базе электронно-вычислительных устройств, применяемое в качестве приемно-контрольного прибора и /или прибора управления, должно удовлетворять требованиям раздела и иметь соответствующий сертификат.

п. 13.14.2 Приборы приемно-контрольные пожарные, приборы управления пожарные и другое оборудование, функционирующее в установках и системах пожарной автоматики, должны быть устойчивы к воздействию электромагнитных помех.

п. 13.14.3 Приборы приемно-контрольные пожарные, имеющие функцию управления оповещателями, должны обеспечивать автоматический контроль линий связи с выносными оповещателями наобрыв и короткое замыкание.

п. 13.14.4 Резерв информационной емкости приемно-контрольных приборов, предназначенных для работы с неадресными пожарными извещателями (при числе шлейфов 10 и более) должен быть не менее 10 %.

п. 13.14.5 Приборы приемно-контрольные и приборы управления, как правило, следует устанавливать в помещении с круглосуточным пребыванием дежурного персонала. В обоснованных случаях допускается установка этих приборов в помещениях без персонала, ведущего круглосуточное дежурство, при обеспечении раздельной передачи извещений о пожаре, неисправности, состоянии технических средств в помещение с персоналом, ведущим круглосуточное дежурство, и обеспечении контроля каналов передачи извещений. В указанном случае помещение, где установлены приборы, должно быть оборудовано охранной и пожарной сигнализацией и защищено от несанкционированного доступа.

п. 13.14.6 Приборы приемно-контрольные и приборы управления следует устанавливать на стенах, перегородках и конструкциях, изготовленных из негорючих материалов. Установка указанного оборудования допускается на конструкциях, выполненных из горючих материалов, при условии защиты этих конструкций стальным листом толщиной не менее 1 мм или другим листовым негорючим материалом толщиной не менее 10 мм. При этом листовой материал должен выступать за контур устанавливаемого оборудования не менее чем на 0,1 м.

п. 13.14.7 Расстояние от верхнего края приемно-контрольного прибора и прибора управления до перекрытия помещения, выполненного из горючих материалов, должно быть не менее 1 м.

п. 13.14.8 При смежном расположении нескольких приемно-контрольных приборов и приборов управления расстояние между ними должно быть не менее 50 мм.

п. 13.14.9 Приборы приемно-контрольные и приборы управления следует размещать таким образом, чтобы высота от уровня пола до оперативных органов управления и индикации указанной аппаратуры соответствовала требованиям эргономики.

13.14.10 Помещение пожарного поста или помещение с персоналом, ведущим круглосуточное дежурство, должно располагаться, как правило, на первом или цокольном этаже здания. Допускается размещение указанного помещения выше первого этажа, при этом выход из него должен быть в вестибюль или коридор, примыкающий к лестничной клетке, имеющей непосредственный выход наружу здания.

13.14.11 Расстояние от двери помещения пожарного поста или помещения с персоналом, ведущим круглосуточное дежурство, до лестничной клетки, ведущей наружу, не должно превышать, как правило, 25 м.

13.14.12 Пом
ещение пожарного поста или помещение с персоналом, ведущим круглосуточное дежурство, должно обладать следующими характеристиками:

• площадь, как правило, не менее 15 м2;
• температура воздуха в пределах от 18°С до 25°С при относительной влажности не более 80 %;
• наличие естественного и искусственного освещения, а также аварийного освещения;

освещенность помещений:

• при естественном освещении не менее 100 лк;
• от люминес центных ламп не менее 150 лк;
• от ламп накаливания не менее 100 лк;
• при аварийном освещении не менее 50 лк;
• наличие ест ественной или искусственной вентиляции;
• наличие телефонной связи с пожарной частью объекта или населенного пункта.

В данных помещениях не должны устанавливаться аккумуляторные батареи резервного питания, кроме герметизированных.

п. 13.14.13 В помещении дежурного персонала, ведущего круглосуточное дежурство, аварийное освещение должно включаться автоматически при отключении основного освещения.

Posted in Статьи

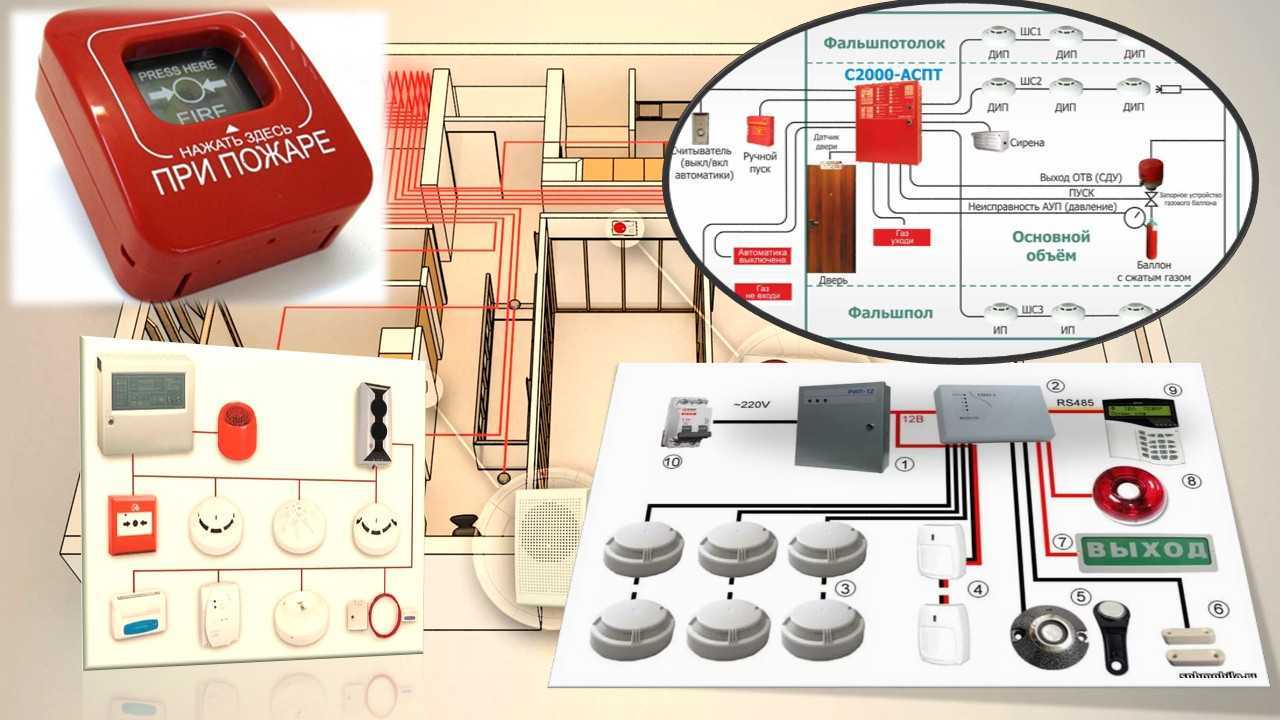

Установка ручных пожарных извещателей

Требования к монтажу пожарной сигнализации предписывают установку ручных приборов. Они обладают преимуществами перед автоматическими устройствами:

• сигнал о возникновении пожара передается мгновенно, часто — до срабатывания автоматов;
• ИПР допускается устанавливать в местах с повышенной взрывоопасностью;
• они отличаются простотой конструкции и надежностью;
• при монтаже не требуется применения специального инструмента;
• длительный срок эксплуатации;
• не требует технического обслуживания.

Нормы установки пожарных извещателей ручного типа перечислены в НПБ 88-2001. К извещателям обеспечивается свободный доступ всем посетителям помещения, которые при необходимости переводят датчик в активный режим. В активном режиме прибор передает сигнал на блок охранной системы. Внутри помещения интервал между ними не превышает 50 м, на наружной стороне стен — не более 150 м.

Размещение пожарных извещателей предполагается на лестницах, у выходов из помещения, в холлах и коридорах.

Пожарная система сигнализации помогает своевременно выявлять очаги задымления или возгорания и подает сигнал в ближайшую пожарную часть. Люди эвакуируются из помещений в кратчайшие сроки. Чтобы достичь таких результатов, нужно все работы по монтажу приборов проводить в соответствии с правилами и требованиями и контролировать работу системы не реже 1 раза в месяц.

Типы

При подборе и установке в многоквартирные или частные жилые дома могут применяться следующие типы извещателей:

• Тепловые (температурный) извещатель (датчик), принцип действия которого основан на реагировании чувствительного теплого элемента на резкое изменение температуры в защищаемом помещении. Преимуществом является невысокая стоимость таких устройств, недостатком использования – позднее обнаружение очага пожара в ходе его развития.
• Дымовой пожарный извещатель (датчик) обнаруживает очаг возгорания по изменению оптической плотности воздуха в защищаемом помещении, вызванному появлением дымовых газов, частиц копоти. Плюс применения – быстрое обнаружение, приемлемая стоимость. К недостаткам можно отнести невозможность использования для защиты кухонь, помещений, где люди курят.
• Извещатели пламени – это крайне редкий вид пожарных датчиков, используемых для защиты квартир в многоэтажных зданиях и индивидуальных жилых домах. Принцип действия – фиксация электромагнитного излучения открытого огня. Преимущество – скорость, точность реагирования, недостатки – значительно большие размеры, чем у дымовых, тепловых датчиков, высокая цена изделий.
• Автономные извещатели, включая GSM, являются наиболее используемыми для защиты квартир, жилых, дачных домов, в том числе из-за соотношения качество/цена. Такие устройства обнаружения очага возгорания могут быть тепловыми, дымовыми, а также комбинированными пожарными извещателями, объединяющими в одном корпусе чувствительные датчики, реагирующие на различные внешние факторы: тепло + дым, тепло + CO₂, дым + пламя. При срабатывании начинает пищать.

Несмотря на несомненные преимущества комбинированных устройств, их применение ограничено ввиду высокой цены, необходимости высококвалифицированного технического обслуживания.

Извещатель на потолке в квартире

Правила установки датчиков

Извещатели и провода, их соединяющие, являются ключевым узлом системы, гарантирующим ее надежность и правильность работы. Поэтому выбирать их необходимо с особой тщательностью.

В продаже есть специальные сигнальные кабели двух и многожильные. Они могут быть спрятаны под декоративной обшивкой, чтобы не портить внешний вид помещения.Извещатели, их выбор – вопрос особый. Для частного жилья лучший вариант – герконовые.

На них распространяются правила установки датчиков сигнализации, регламентируемые ГОСТом. В кухне по возможности устанавливают комбинированные модели, реагирующие на тепло и задымление.

Смотрим видео, о правиле установки дымового датчика:

При монтаже следует придерживаться существующих норм размещения:

• Между датчиками – до 9 м
• От стен и углов – 4,5 м

Но эти значения рассчитаны на удобство конфигурирования определенной системы, на самом деле расположить их так не всегда доступно. Так монтаж сигнализации на стене возможен если расстояние до потолка составляет около 0,2 м, это поможет избежать ложных срабатываний. Чувствительность прибора зависит от расстояния до возможного источника пожара. При этом контролируемая площадь в пустом помещении с высотой потолка 3,5 м составит для извещателей по:

• Дыму – 85 м²
• Пламени – 25 м²

Чтобы произвести точный расчет расположения устройств в комнатах с обстановкой потребуется компьютерное моделирование или профессиональные навыки. Если вы решите заняться этим самостоятельно, то считайте, что один датчик контролирует квадрат со сторонами равными высоте потолка (не более 4 м).

Значит между двумя соседними приборами должно быть расстояние, соответствующее принятому значению. В таком случае крайние извещатели устанавливают на половине длины стороны квадрата от стены.

Следующий этап монтажа системы пожаро — охранной сигнализации – включение датчиков в шлейф. Он выполняется строго по инструкции, прилагаемой к каждому прибору. В ней указана схема подключения датчиков пожарной сигнализации в систему. Шлейф луча должен заканчиваться терминирующим резистором.

Стоимость установки оборудования профессионалами

От чего зависит цена на монтаж сигнализации? Этот вопрос интересует многих. Рассмотрим факторы, влияющие на стоимость установки. Во-первых, цена зависит от площади и особенностей помещения.

Естественно, что количество приборов соответствует размерам комнаты, следовательно, возрастает и стоимость установки датчика.

Однако при наличии в помещении перегородок, воздуховодов число приборов может быть увеличено как минимум вдвое.

Назначение объекта также влияет на стоимость монтажа. В зависимости от данного фактора выбирается тип системы. Цены на установку зависят от ее сложности.

Во-вторых, существует различие в стоимости между проводной и беспроводной сигнализацией. Последняя обойдется на 30% дороже. Более подробно в статье Какую выбрать беспроводную пожарную сигнализацию.

В-третьих, способ прокладки. При выборе проводной системы для квартиры важный фактор – эстетика помещения. Чаще всего выбирают скрытый способ прокладки, а это еще 10% к общей стоимости.

В-пятых, интеграция с другими охранными системами добавит еще 10%.

Как видите факторов, от которых зависит цена более чем достаточно. Возможно монтаж выполненный самостоятельно позволит сэкономить определенную сумму, но он должен быть выполнен с учетом всех нормативных требований.

Делаем монтаж самостоятельно, советы от специалистов

Не все могут позволить себе установку пожарной сигнализации с выводом на пульт. Большинство предпочитает производить монтаж самостоятельно. В данном случае следует определиться какие помещения будут оснащаться датчиками. Например, газовые извещатели устанавливаются на кухне или в котельной, дымовые в жилых комнатах.

Далее выберите, где будут установлены датчики и другое оборудование и как будут прокладываться провода. И можете приступать непосредственно к монтажу. Подключение датчика сигнализации должно производиться при выключенном питании, не торопясь, аккуратно. Выполнив монтаж необходимо проверить работу всех извещателей и системы в целом.

Внимательно изучив всю информацию по установке системы пожарной сигнализации можно выполнить ее самостоятельно. Это позволит сэкономить средства, но…

Стоит ли? Ведь малейшая ошибка в монтаже может привести к плачевным последствиям.

Установка дымовых пожарных извещателей

Пожарные датчики разного типа монтируются с соблюдением правил, которые размещены в СП 5.13130.2009. От соблюдения этих правил зависит время и качество срабатывания приборов, эвакуация людей в случае чрезвычайной ситуации. В помещении проводится монтаж не менее 2 приборов-извещателей. Делается это для достоверности данных, а также для исключения ложных срабатываний.

Оптические дымовые устройства точечного типа монтируются в жилых домах, больничных палатах, гостиничных номерах и в некоторых других помещениях небольшой площади. В более крупных залах и терминалах применяются линейные устройства. Площадь действия дымового датчика составляет 85 м² при высоте потолков до 3,5 м. При высоте потолков 10-12 м площадь уменьшается до 55 м².

Монтаж пожарных извещателей линейного типа производится на стенах в 10-15 см от потолка. При высоте потолков 12-18 м приборы размещают в 2 уровнях: нижний располагается в 4-5 м от пола, верхний — в 40-50 см от потолка. Расстояние между уровнями — более 2 м. Из зоны действия датчиков удаляются приборы для предупреждения ложного срабатывания.

Системы видеонаблюдения

Делятся на две основные группы:

1. Аналоговые. Обладают преимуществами перед цифровым видеонаблюдением, благодаря которым удерживают свои позиции на рынке систем безопасности:

• Доступная стоимость (на 20-50% ниже цифровых аналогов).
• Более точные технические параметры (позиционирование, светочувствительность, автоматические настройки), позволяющие делать запись высокого качества.
• Сопровождение движущегося предмета, объекта, что недоступно цифровым системам.
• Возможность группирования устройств разных марок, производителей.
• Съемка в реальном времени, позволяющая охранному персоналу оперативно реагировать на изменение ситуации.

1. Цифровые. Камеры не требуют прямого подключения к компьютеру. Работают по интернет-сети. Каждый элемент может быть полноценным сетевым прибором со своим IP-адресом, программным обеспечением. Могут подключаться проводным и беспроводным способом. Главные особенности:

• Простой монтаж без прокладывания дополнительных коммуникаций, вложения материальных затрат.
• Удаленные управление и визуальный контроль.
• Изображение в формате MPEG-4.
• Создание рассредоточенных систем видеонаблюдения.

Установка цифровых систем видеонаблюдения и регистрации производится чаще всего при необходимости удаленного контроля, высокого качества изображения.

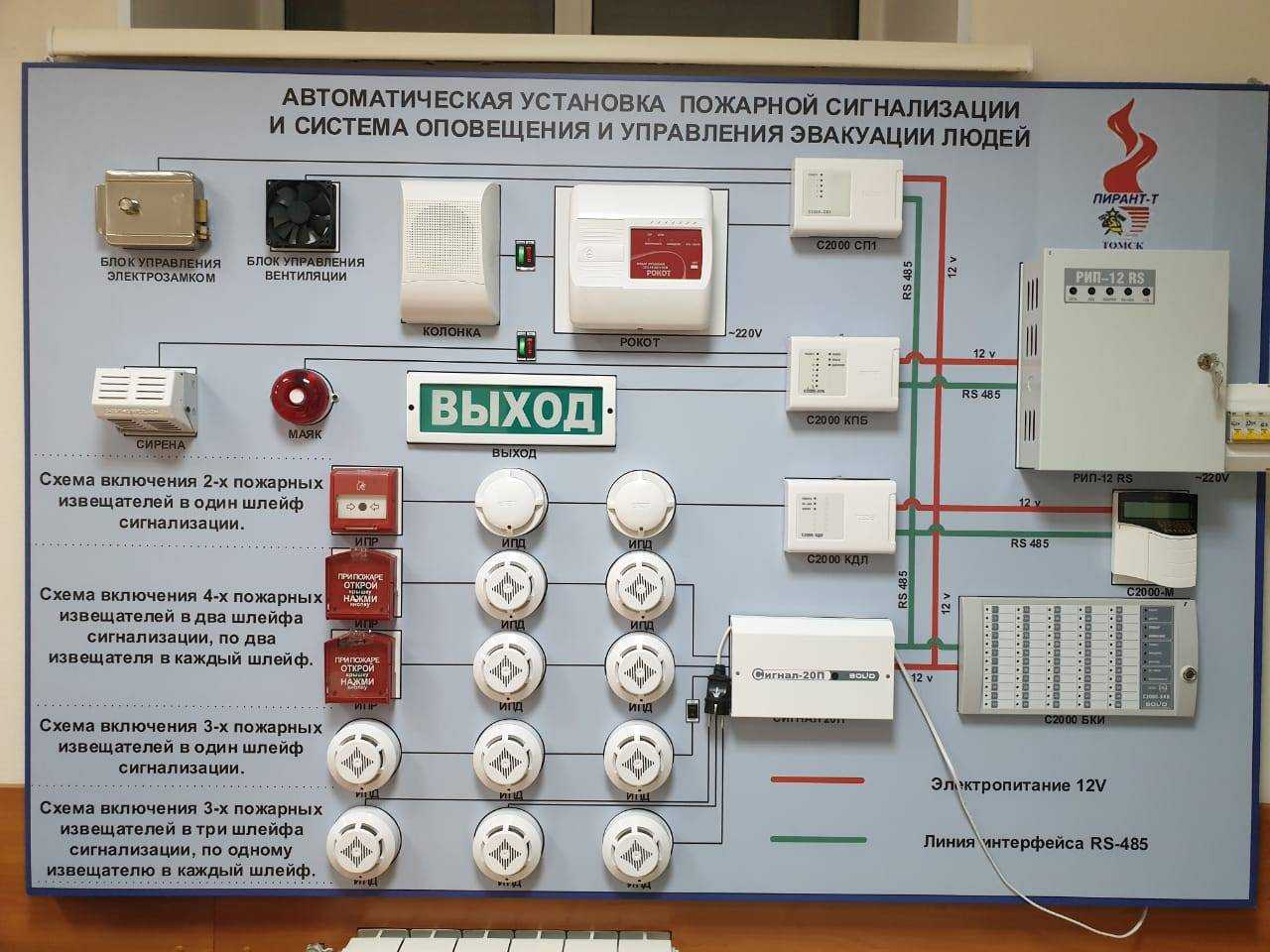

2 Используемые устройства

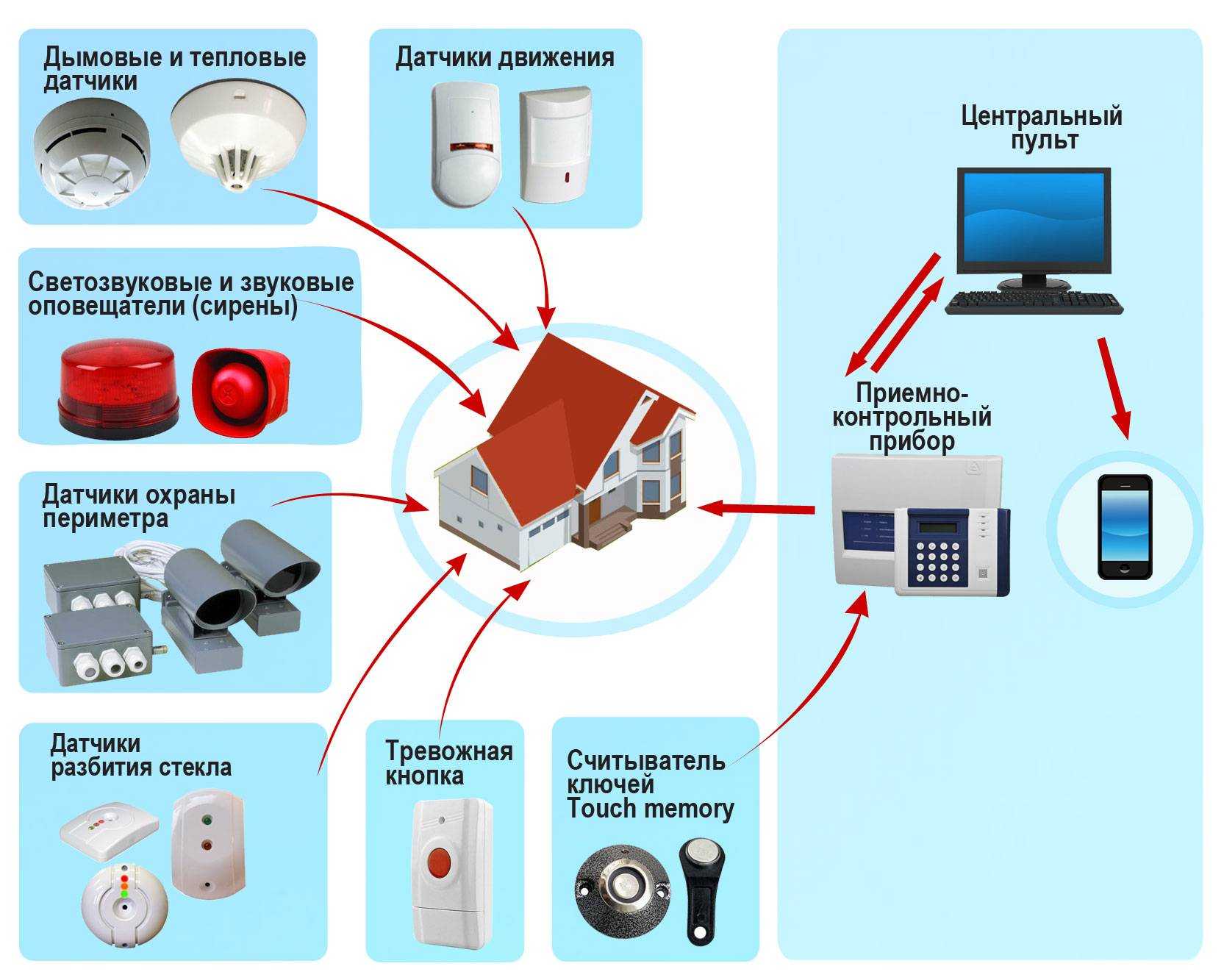

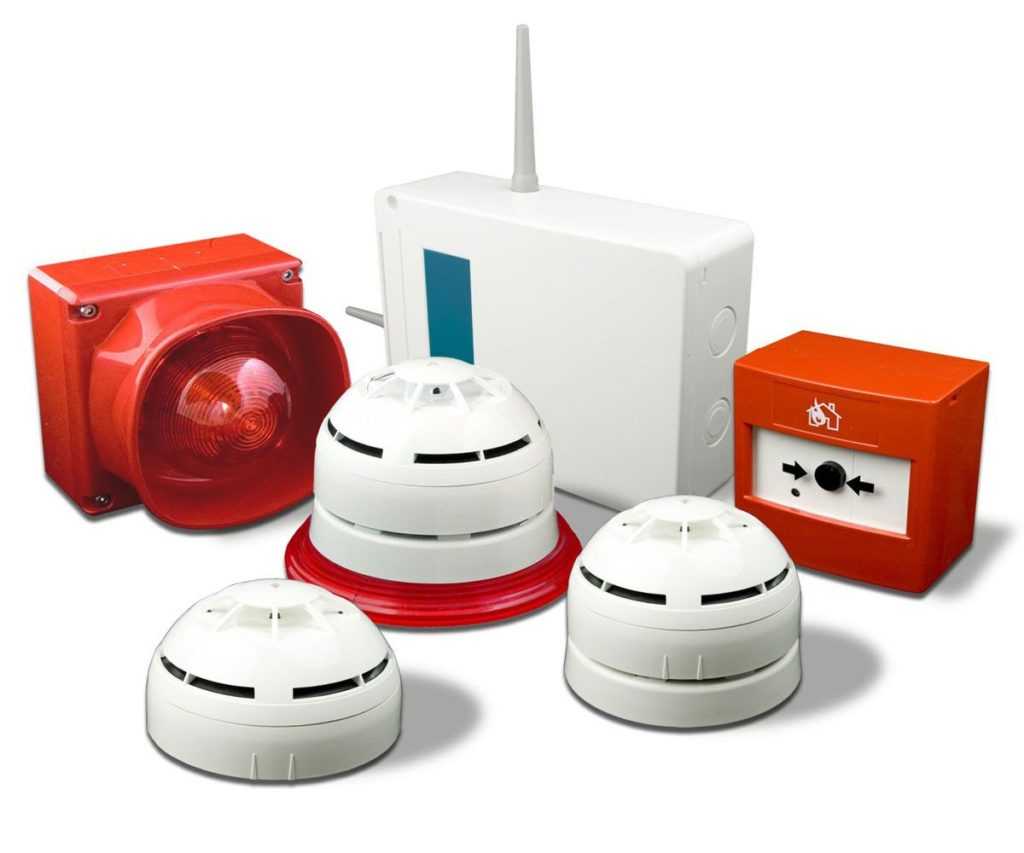

В состав противопожарной сигнализации входит множество устройств. Их можно разделить на следующие категории:

• сенсорные приборы — датчики и извещатели, находящиеся в разных местах здания и фиксирующие показатели окружающей среды;
• устройства, получающие и обрабатывающие данные, приходящие с сенсорных приборов;
• центральный компьютер или другое управляющее оборудование, которое контролирует работу всей остальной техники;
• системы для информирования людей об аварийной ситуации.

К контрольной панели могут подключаться отдельные периферийные устройства. Вот некоторые из них:

• звуковые и световые оповещатели;
• принтеры сообщений, печатающие служебную и тревожную информацию;
• пульт управления;
• модуль для изоляции короткого замыкания.

Датчики, задействованные в системе, могут делиться на два основных типа:

1. 1. Активные — постоянно издают сигнал и фиксируют его неизменность. Если в нём происходят какие-то изменения, ситуация трактуется как пожароопасная.
2. 2. Пассивные — реагируют на перемены в окружающей обстановке, возможно, вызванные возгоранием.

Механизм действия этих приборов тоже может отличаться. По внутреннему устройству их можно поделить на:

• инфракрасные;
• магнитокрасные;
• комбинированные;
• реагирующие на разбитие стекла;
• задействующие активные переключатели на периметре.

Проектная документация

При разработке проектной документации составляют эскизный план. Он представляет собой комплекс технических решений, созданных на основе утвержденного ТЗ и концептуальной схемы систем пожаротушения, сигнализации и эвакуации, которую предоставляет проектировщик на основании собственного опыта. В этом плане осуществляется структурирование системы пожарной сигнализации с указанием конфигурации, инфраструктуры и состава используемого оборудования. Обозначаются трассы прокладки магистральных информационных и сетевых кабелей, места установки пожарных извещателей и оповещателей с указанием зоны ответственности каждого и другие параметры.

Проектная документация представлена двумя частями текстовой и графической. Туда входят технические, конструкционные и объемно-планировочные решения необходимые для обустройства системы пожарной сигнализации и пожаротушения. Ключевыми разделами проекта являются технологическая и инженерно-техническая документация и архитектурно-строительный план сооружения.

Подключение пожарной сигнализации: выбор оборудования

При выборе комплектации пожарной сигнализации необходимо учитывать параметры помещения, для которого она предназначена. А именно: площадь, высота потолков, пожарные риски, количество персонала и посетителей, материалы и оборудование.

Такой анализ позволит сделать правильный выбор в пользу одного из представленных видов пожарных сигнализаций:

• Пороговая с радиальными шлейфами. Несмотря на доступную цену оборудования, требует немалых затрат на проведение монтажа. Работа пороговой системы отмечается периодическими сбоями и ложными тревогами. Для повышения эффективности системы увеличивается количество датчиков, но тогда придется устанавливать дополнительный компьютер для контроля ее работы. А это также приведет к удорожанию комплекса.
• Пороговая с модульной структурой. Отличие этого типа сигнализации от предыдущего заключается в том, что ее работу можно контролировать с одного пункта. В остальном ей присущи схожие недостатки.
• Адресно-опросная. Надежный тип оборудования, который в корне отличается от предыдущих. Система состоит из множества детекторов, подключенных к общему блоку. Контрольный пункт собирает оперативную информацию с датчиков о ситуации в контролируемом секторе. Главное преимущество таких устройств – быстрый поиск неисправности.

• Адресно-аналоговая. К контрольному блоку подключается до 200 датчиков одновременно, что отражается на надежности комплекса. Причем, если один из детекторов вышел из строя, это не нарушит работу комплекса в целом.
• Комбинированная. Такая сигнализация способна обеспечивать безопасность на крупных объектах. Она допускает одновременное подключение нескольких тысяч устройств. Для мониторинга работы достаточно одного управляющего блока. Единственный недостаток монтажа такой сигнализации – высокая стоимость.

Подготовительные работы к монтажу АУПС

Перед осуществлением установочных работ элементов АУПС необходимо проверить их целостность и работоспособность, подготовить необходимую техническую документацию, подобрать материалы и организовать рабочее место. Следует подготовить журнал производства работ и акты:

1. Обследования со сметой, планом здания, ТЗ.
2. Приемки и передачи оборудования в монтаж.
3. Готовности строения к осуществлению работ.
4. Освидетельствования скрытых работ.
5. О проведении входного контроля.
6. Испытания трубопроводов.
7. Об окончании монтажных работ.
8. Об окончании пусконаладочных работ.
9. О приемке средств в эксплуатацию.

Правила монтажа

Порядок установки ПС зависит от типа объекта: от его назначения, площади, высоты потолков. Разработаны также общие правила:

1. Проведение работ согласно инструкции к конкретному устройству. В простых системах датчики подключаются через несколько входных разъемов. В сложных дополнительно предусмотрена охранная функция.
2. Прокладку линий проводят по СНиП. Основное требование – использование медных жил с термостойкой обмоткой. Для сенсоров применяют двужильные и четырехжильные провода. При монтаже ОПС оставляют до 10% запаса шлейфов. По требованиям пожарной безопасности, при установке сигнализации допускают прокладку соединительных проводов с силовыми кабелями.
3. Противопожарные извещатели ставят в местах потенциального появления открытого огня. Расстояние между соседними точками – 9 м, от точки до угла – 4,5 м, до потолка – 0,2 м. Тепловые датчики ставят в помещениях с возможностью резкого повышения температуры, исключая зоны использования нагревательных приборов. Извещатели линейного типа монтируют на противоположных сторонах помещения.

Исправно работать днем и ночью

Основной целью установки ОПС является бесперебойная работа сигнализации круглый год при разных температурных режимах и климатических условиях, способная мгновенно определять места появления дыма, несанкционированного возгорания. Исходя из этого определяются требования к охранно-пожарной сигнализации. Согласно проектной документации датчики-сигнализаторы устанавливаются в пожароопасных местах. Конкретно такими могут быть все помещения объектов, кроме, мест:

• оборудованных для разведения костров;
• туалетов, ванных комнат;
• курилок.

Для надежной работы ОПС требуется использовать специальный кабель. Аббревиатура, состоящая из букв «НГ», обозначает, что кабель плохо горит и способен пропускать сигналы тревоги до последней секунды.
