Схема разводки канализации в частном доме и основные правила

Геометрические параметры

Труба – полое цилиндрическое изделие. Предназначено для подвода или отвода жидкой среды к источнику потребления. Имеет параметры:

• внутренний диаметр;
• наружный диаметр (внутренний диаметр плюс двойная толщина стенки);
• длина канализационной трубы.

Материал для канализационного коллектора:

• чугун;
• полипропилен;
• полиэтилен;
• поливинилхлорид (ПВХ).

Последний вид используется для внутренней и наружной канализации.

Серые ПВХ трубы – это классический поливинилхлорид. Применяются для внутренних систем водоотведения. Рыжие полимерные изделия – НПВХ (непластифицированный ПВХ). Основное отличие продукции, – в прочности. Поэтому, детали из НПВХ применяются для обустройства внутренних и наружных систем водосброса.

Укладка труб канализации с наружной стороны

Вначале необходимо установить септик, для которого роется котлован нужного размера.

Конструкция септика

Такой колодец должен быть на расстоянии не меньше чем 5 м от дома и глубиной примерно 1,5 м. На его дне делают специальную бетонную подушку или устанавливают бетонную емкость, чтобы предохранить септик от попадания грунтовых вод. Или для некоторых систем устилают дно толстым слоем мелкого щебня и песка.

При обустройстве своей канализационной системы также важно продумать такие моменты, как:

• проживание в доме временное или постоянное;
• количество проживающих в нем человек;
• примерный суточный объем используемой воды;
• глубину грунтовых вод своего региона;
• размер участка, который предполагается под обустройство очистительной системы.

Канализационные системы по типу могут быть:

• накопительные, типа выгребных ям, или одной герметичной емкости, которые предназначены для стоков с последующей регулярной очисткой специальными службами;

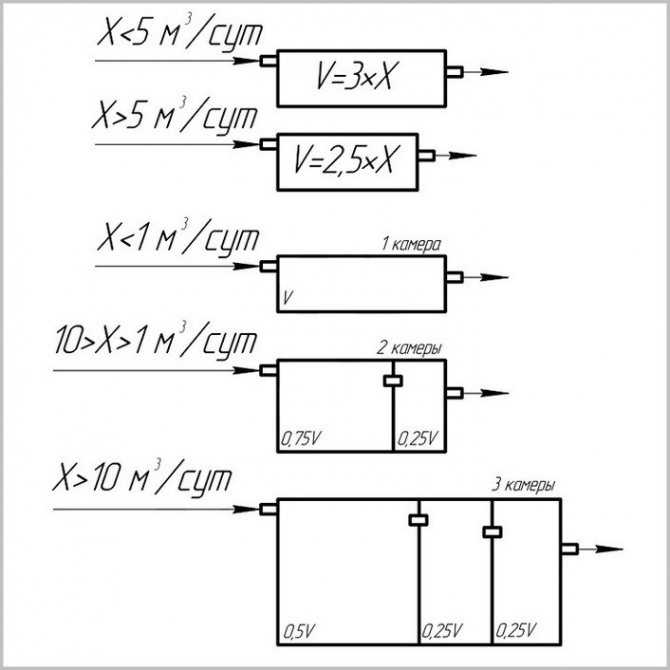

• двух-трех камерные септики с переливающимися колодцами, с фильтрацией и очисткой двух видов (естественной и специальными службами).

Во втором случае чистка может производиться по мере необходимости. В специальном септике (колодце, предназначенном для обустройства канализационной очистительной системы) устанавливают две камеры: одну без дна, а вторую герметичного типа.

Стоки из жилища ведут в герметичную камеру, там они фильтруются, затем твердые отходы и фекалии спускаются на дно.

Отстоянная жидкость переходит по специальной переливной трубе в другую камеру. Из этой камеры жидкость просачивается в грунт, очищаясь по пути с помощью щебня и песка, которым устлано дно септика. По мере наполняемости герметичной камеры твердыми отходами производится очистка специальными службами.

Разновидности канализационных колец и сферы их применения

Для отвода канализационных вод обычно используют трубы, которые изготавливают из полимерных материалов, чугуна, керамики, асбестоцемента, железобетона, в основном эти изделия имеют небольшой диаметр, за исключением конструкций из легких пластиковых компонентов. Если для прокладки подземных коммуникаций необходим большой диаметр трубопровода, вес длинных труб становится слишком большим для транспортировки и монтажа линии, поэтому ее сооружают из коротких колец.

Из-за дешевизны широкие канализационные кольца производят только из бетона и у этого материала на сегодняшний день нет конкурентов. С развитием современных технологий и тенденции использования во всех сферах полимеров, на рынке относительно недавно появились аналоги изделий из бетона – полимерпесчаные кольца, которые используют только для возведения вертикально установленных конструкций.

Если в градостроительной сфере из ЖБ колец прокладывают подземные горизонтальные коммуникации для транспортировки органических отходов, ливневых и серых сточных вод, используют их в качестве защиты водопровода и газопроводных коммуникаций, то бытовом хозяйстве их применение носит иной характер. На индивидуальных участках железобетонные кольца для канализации служат основными элементами в устройстве следующих сооружений:

Водозаборные колодцы. Монтаж колодцев для забора питьевой воды из железобетонных колец – один из наиболее популярных способов водоснабжения индивидуальных жилых домов в городской и сельской местности. Шахту выкапывают ручным или механизированным способом, после чего в нее погружают канализационные стеновые кольца с замком. Если на участке сделан колодец из бетонных колец, глубина сооружения может достигать 30 м – в этом случае для забора воды используют погружной электронасос.

Септики. Из колец для канализации своими руками некоторые домовладельцы сооружают септики или отстойники, используя конструкции с закрытым дном и верхом.

Дренажные колодцы. Установка ЖБИ колец под канализацию в бытовом хозяйстве – одна из распространенных областей их применения. Очищенные в индивидуальных септиках канализационные воды утилизируют на своем участке, используя для дополнительной очистки и направления стоков под землю поля аэрации или дренажные колодцы. Дренажную камеру многие монтируют своими руками из железобетонных колец, устанавливая несколько элементов с замковым соединением друг на друга в вертикальном положении.

Рис. 2 Инженерные сооружения из ЖБИ колец

Смотровые колодцы. Инженерные сооружения этого типа нужны канализации в частном доме в тех случаях, когда подземная магистраль имеет большую протяженность или ответвления. Для проведения очистных, профилактических работ и осмотра, по ходу канализационного трубопровода размещают колодцы небольшого диаметра. Они предназначены для доступа к ревизионным лючкам, установленным в трубах для их прочистки в случае засоров и наблюдения за состоянием магистрали.

Кессонные колодцы. Колодец из ЖБ колец нередко применяют для размещения в нем насосного оборудования, защиты от замерзания и атмосферных осадков скважинного источника воды при заборе ее погружным электронасосом или поверхностной насосной станцией. Глубина подобных сооружений обычно не превышает 2 м, при монтаже нередко используют кольца с готовым днищем или верхним перекрытием с отверстием для люка, еще один вариант монтажа – установка отдельных круглых плит для дна и верхнего лаза. Также для кессонных колодцев опытные пользователи приобретают готовые конструкции с встроенными металлическими ходовыми скобами, расположенными по всей высоте стенки.

Отстойники. Нередко в частном домовладении, особенно в сельской местности, лишенные доступа к централизованной канализации жители разделяют утилизацию отходов. Они устанавливают на улице отдельный туалет для фекалий, а серые воды после мытья посуды, стирки, уборки помещений и иных хозяйственных нужд сливают через канализационные трубы в дренажный отстойник, сооруженный из бетонных колец.

Погреба. Бетонные кольца с дном можно использовать на частном участке для сооружения погребов, предназначенных для хранения плодоовощной продукции глубоко под землей в зимнее и летнее время.

Горизонтальные проходы. При прокладке инженерных коммуникаций под дорогами, для перебрасывания водных масс на другую сторону автомобильных и железнодорожных магистралей, часто используют железобетонные кольца большого диаметра, которые проще и легче уложить последовательно друг за другом, чем сразу протянуть тяжелую длинную трубу.

Рис. 3 Выемка грунта под колодцы спецтехникой

Комплектующие для монтажа канализационных труб

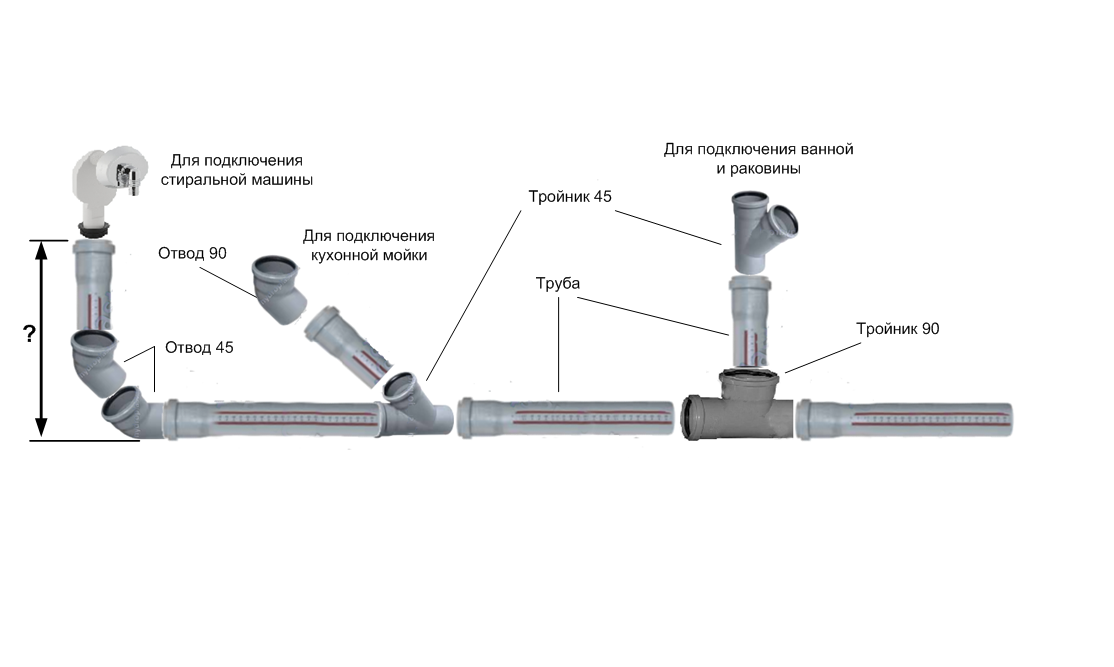

Рассмотрим различные уголки и стыки для пластиковых труб канализации, при помощи которых производится монтаж.

Тройник 90 градусов, диаметры: 32, 40, 50, 110 мм. Одна из основных и часто встречающихся запчастей. Используется для организации отвода на унитаз и в прочих решениях. Зачастую приходится слышать от «очень опытных» сантехников, что выпуск на унитаз не должен входить горизонтальный лежак (трубу) под углом 90, иначе будут постоянные засоры. Со всей ответственностью могу заявить: это не так — в моей практике имеется великое множество подключений унитаза таким тройником и во время эксплуатации нет никаких намеков на засоры.

Вообще, у сантехников существует правило: по возможности не делать на «каналье» углы 90, лучше поставить два уголка по 45. Это действительно так и стоит придерживаться этого правила, однако в случае с унитазом, в 9 из 10 случаев технически удобнее сделать подключение именно тройником 90 градусов. И ничего страшного в этом нет!

Муфта переходная эксцентриковая 110-50 мм., именуемая в народе «бутылочка». Предназначена для перехода со 110-й трубы на 50-ю. В канализации санузла применяется, как правило, после организации вывода на унитаз — далее 110-й диаметр без надобности и монтаж продолжается пятидесятым.

На фото выше мы видим узел в сборе: крестовина 110-110-110-50 и «бутылочка». Таким образом организован вывод на унитаз, продолжение лежака D50 налево и вывод D50 вверх. Верхний вывод в приведенном примере используется под слив стиральной машинки.

Во время приобретении крестовины нужно быть внимательным: они различаются на левые и правые.

Помимо крестовины и бутылочки существует множество вариаций переходов со 110 мм. на 50 мм. Большинство из этих соединителей различаются на левые и правые. Некоторые примеры ниже:

В отличие от тройников 110 мм., для диаметра 50 мм. и меньше лучше использовать плавные углы 45 градусов — технически нет никаких препятствий для использования двух углов по 45 вместо одного 90.

Независимо от диаметра трубы (32, 40, 50 или 110 мм.), углы 45 и 90 градусов не единственные. Существуют углы 30, 67, 87 градусов. Благодаря им решаются различные монтажные задачи, когда по задумке нужно повернуть трубы на угол, отличный от прямого.

Стоит заметить, что в последнее время появилось великое множество вариаций углов и переходов, показать все существующие — практически не возможно.

Все чаще встречаются канализационные трубы и фитинги белого цвета. Они отлично стыкуются с серыми и отличаются только цветом толщиной стенок. Стенки этих труб более толстые, поэтому движение сточных вод происходит более бесшумно.

Теперь обсудим крепление труб. Стандартно существует два вида кронштейнов для крепления канализационных труб — регулируемые и нерегулируемые.

Нерегулируемые пластиковые клипсы используются преимущественно для крепления на стены, ведь нет возможности создавать уклон при креплении на пол. Хотя «смекалистый» мастер найдет способ закрепить клипсы на полу, на разной высоте — при безвыходности можно крепить клипсы на бруски разной толщины.

Размеры хомутов стандартные, под трубы D32, D40, D50 и D110.

Больший простор для действий дает хомут трубный на шпильке: регулируемый в небольших пределах диаметр, регулируемая высота крепления на пол или крепление на стены. Эти крепления весьма универсальны и подходят для любых труб, не только канализационных. Размеры, подходящие для пластиковой канализации:«1» (регулируемый диаметр 32-36 мм. для крепления D32) «1¼» (38-43 мм. для крепления D32 в раструбе и для D40) «1½» (47-51 мм. для раструба D40 и для D50) «2» (57-61 мм. для раструба D50) «4» (110-116 мм. для D110)

Шпильки у данных хомутов встречаются разной длины, с резьбой М6-М10. Порой удобно приобретать длинную шпильку отдельно и делать нужную длину самостоятельно.

Крепления стоит располагать возле раструбов (или на раструбах непосредственно). Обычно достаточно одного крепления на одно горизонтальное колено. При закреплении на раструбе (как на первом фото публикации), собранные трубы будет сложно разобрать без расслабления хомутов, нужно это учитывать.

Расчет наклона

Угол наклона трубы устанавливается с целью обеспечения скорости движения воды и других отходов. Этот параметр в идеальных условиях должен составлять порядка 70 сантиметров в секунду. Такую скорость принято называть самоочищающейся, то есть она обеспечивает наименьшую вероятность засорения канализации.

В настоящее время для определения минимально необходимого угла наклона можно применить одну из многих современных методик. Однако проводить расчеты не имеет смысла, потому что оптимальное значение давно известно

Здесь важно просто руководствоваться диаметром используемых труб:

• Значение угла наклона будет составлять 3 сантиметра на каждый метр системы при использовании труб с диаметром 40-50 миллиметров;
• Значение угла наклона будет составлять 2 сантиметра на каждый метр системы при использовании труб с диаметром 85-100 миллиметров.

таблица (уклон на 1 метр трубы) Стоит отметить, большинство мастеров придерживаются мнения о том, что с большим наклоном канализация будет лучше функционировать. И такая точка зрения ошибочна.

Максимальное значение угла должно составлять не больше 15 сантиметров на каждый метр магистрали. Подвох заключается в том, что стоки, проходящие по трубам, не являются однородной массой. Если угол будет больше обозначенного значения, то в системе происходит расслоение стоков, и твердые субстанции будут оставаться на стенках.

В качестве примера исключения можно привести лишь те участки, имеющие протяжность не более 1,5 метра, и примыкающие непосредственно к сантехнике. Здесь параметр угла может быть любым

Утепление канализационной трубы

Стоит отметить, что утепление позволяет также увеличить срок эксплуатации канализационных труб, особенно зимой вне зависимости от региона. В качестве утеплителя используется пенополиуретан. Этот материал окутывает трубу. Сверху дополнительно труба окутывается полиэтиленом. Морозы трубам не страшны.

Очень важно выполнить утепление на стыках и поворотах, если они есть. Практика показывает, что именно здесь больше всего наблюдается проблем. В европейских государствах в качестве утепления труб используют электрический кабель, который прокладывается вдоль всей трубы

В европейских государствах в качестве утепления труб используют электрический кабель, который прокладывается вдоль всей трубы.

В Российской Федерации в центральных и южных районах трубу укладывают на глубине одного метра. В северных регионах глубина прокладки канализационной трубы еще больше. И здесь теплоизоляция очень важна.

Что касается прокладки канализационной трубы внутри дома, то здесь нужно сказать, что также есть некоторые особенности. Здесь можно применять массу поворотов, изгибов. И, тем не менее, специалисты рекомендуют не злоупотреблять такой возможностью

Важно постараться сделать все очень просто. Во-первых, так можно сэкономить средства на покупке строительных материалов. Во-вторых, обслуживание системы будет намного проще

Во-вторых, обслуживание системы будет намного проще.

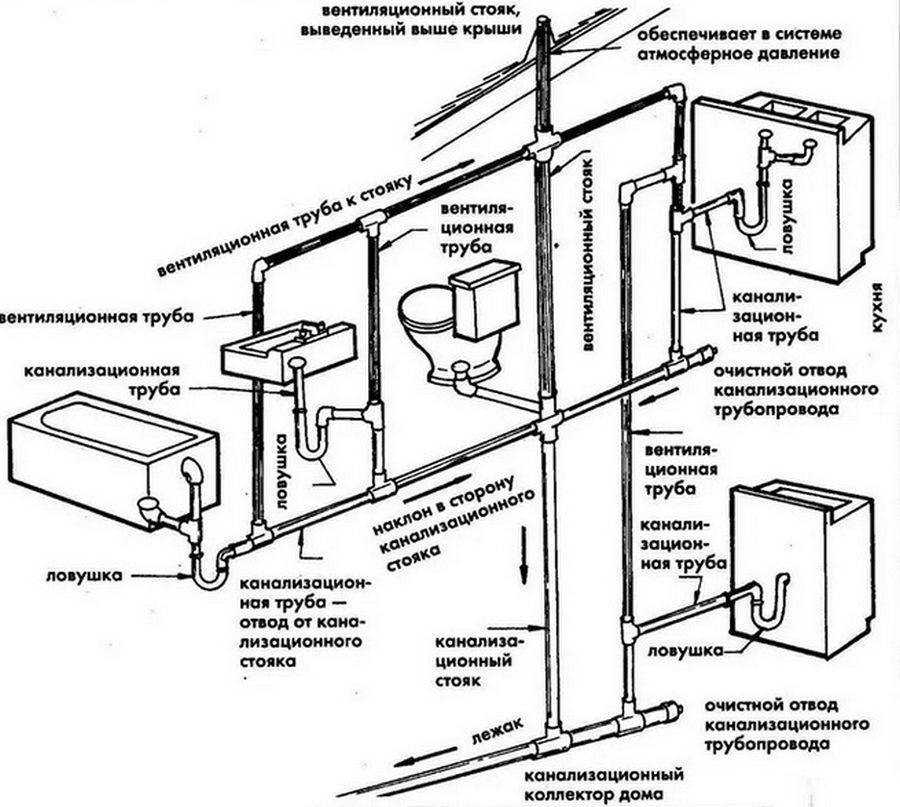

Система канализации внутри дома также должна быть создана по принципу естественного стока. Лучше всего, когда трубы будут пролегать под полом. Если разница внешних труб и внутренних существенная, то можно использовать соединения. Лучше всего использовать колено, которое имеет угол тридцать градусов. Так вода будет лучше стекать.

Итак, рассмотрены самые распространенные способы укладки канализационных труб в частном доме. Нужно еще раз повториться, что правильность укладки – это гарантия успеха. Только так можно надолго забыть об обслуживании канализационных труб. Конечно, нужно использовать профилактические средства.
Сегодня существует множество магазинов, которые продают все необходимые материалы для выполнения канализационной системы в частном доме. Цены вполне приемлемые. Чаще всего используются пластиковые трубы. Они ничем не уступают металлическим трубам. В некоторых случаях используется сталь или чугун. Но эти трубы монтировать сложнее, чем пластиковые.

Всегда можно поинтересоваться у соседей, какую глубину для прокладки труб использовали они. Ведь чаще всего этого достаточно, чтобы понять, как система будет вести себя, например, в зимнее время. При малейшем сомнении в самостоятельном выполнении работ, необходимо обратиться за помощью к специалистам, которые имеют опыт выполнения работ и нужный инструмент. В противном случае можно испортить материал, что приведет к непредвиденным затратам.

Наконец, нужно отметить, что прежде чем начинать обустройство системы канализации в загородном доме, нужно продумать план выполнения работ. Он позволит быстро выполнить задание, а также заранее предусмотреть количество расходных материалов. К тому же обслуживание системы при наличии карты значительно легче. Прежде чем закапывать в землю трубу, необходимо провести ее предварительную проверку – как визуальную, так и практическую. Для этого из дома сливается вода и просматривается по траншее, не течет ли она на стыках

Это очень важно, ведь потом придется выполнять работу заново, если вода на участке начнет подниматься

Тонкости сборки канализации

Если в схеме присутствуют криволинейные участки труб, то могут использоваться обычные фитинги без резьбы. Прокладывая трубы в кухне, уклон рекомендуется выполнить чуть больше. Это объясняется тем, что в этом месте обычно сливается мыльная и жирная вода. Чтобы предотвратить засор, уклон труб делается больше обычного.

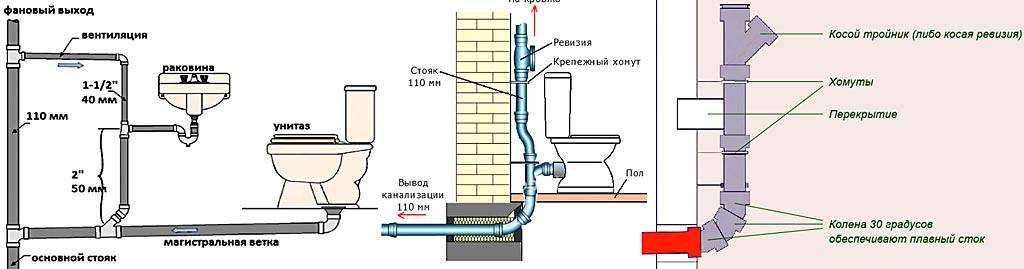

Что касается ванной комнаты, то в этом помещении в обязательном порядке монтируется фановая труба. Она будет выполнять роль внутренней вентиляции. Если у вас нет возможности проложить ее, можно приобрести воздушный клапан.

Вентиляционный клапан работает по очень простому принципу. При нормальном давлении в системе клапан остается закрытым. В момент снижения давления клапан автоматически начинает подсасывать воздух из внешней среды, таким образом он открывается. Это необходимо по той причине, что слив стоков в системе создает разряжение. Оно может спровоцировать уход жидкости из гидрозатвора. Как следствие, все неприятные запахи начнут проникать внутрь дома.

На процесс разводки канализации в доме может влиять несколько факторов, например:

• Уровень заглубления септика.
• Имеется ли подвал, если есть, какая его глубина.
• Планировка.
• Сколько человек будут проживать в доме.
• Количество этажей.

Если на пути отсутствуют сложные рельефные барьеры, то очень легко будет организовать самотечную систему. С другой стороны, если естественный уклон организовать не получается, то дополнительно следует установить фекальный насос.

Расчет глубины и диаметра

Имея потребный объем для организации сточного резервуара, нужно рассчитать его конструктивные размеры. Глубина определяется исходя из уровня грунтовых вод и особенностей обслуживания стока. Для периодической очистки выгребной ямы Вы будете пользоваться ассенизаторскими услугами. Это нужно не только для удаления жидкости, но и для очистки стенок и дна от твердых наростов.

Длина шланга ассенизаторской машины редко превышает 3 метра, поэтому если глубина ямы больше – это может негативно сказаться на её очистке. Если шланг не достанет до дна емкости, ил, который осаживается в нижней части резервуара, не будет утилизироваться. Стандартными значениями считают 2,5 и 2,7. 3 метра применяется редко, но эта глубина может компенсироваться песчано-щебневой подушкой (в особенности, в негерметичных стоках).

Также, нужно помнить, что если грунтовые воды находятся выше 2-х метров, то нет смысла строить выгребную яму. Во время весенних паводков её объем будет заполняться подземными водами, из-за чего эффективность работы канализации значительно снизится. Лучше использовать септики или бочки подходящего диаметра, предварительно защитив из металлическим или бетонным кожухом.

Чтобы определить остальные конструктивные размеры, воспользуйтесь формулами тригонометрии.

Если яма предусмотрена открытого типа, то можно сделать её глубину большей.

Естественно, что некоторая погрешность допускается, но специалисты по обустройству выгребных ям обращают внимание, что лучше будет, если полученные значения будут немного превышать расчетные данные. Цилиндрическая яма

Вычисление объёма септика

Сколько существует способов вычисления объёма? Об этом мы сейчас и узнаем

Ведь очень важно, купить оптимальные септики, расчет которых и есть основным критерием их приобретения

Существует стандартная формула вычисления объёма септика:

Теперь распишем все составляющие формулы:

W – Расчёт необходимого габаритов отстойника в кубических метрах (м3);t – Время, потраченное на переработку или хранение ила (сут.);C – Количество взвешенных частиц в мл на 1 литр (мг/л);N – Суточная норма человека (л/сут);T – Температура стока (˚С);Q – Расход воды в кубических метрах за сутки (м3/сут).

По этой формуле, мы и рассчитываем необходимую нам единицу.

Насчет температуры стоков в канализации нужно помнить, что она не будет такой как в помещении. Это во многом зависит от сантехнических приборов, которые используются на предприятиях. Но есть принятые нормы, например, зимой – 10 ˚С, а летом — 15-20 ˚С. Это намного упрощает расчёт формулы.

Существует множество различных таблиц, которые могут быть с готовыми данными, которые произведены инженерами. В основном, это средние показатели.

Если брать данные из таблицы, то расчёт должен выглядеть так:

W = K х Q,

К – расчетное время отстаивания сточных вод (таблица);

Q – сумма стоков в сутки.

Существует и более упрощенный вариант определения, сколько должен будет вмещать в себя устройство. Нужно количество человек умножить на 200 л (суточная норма на 1 чел) и 3 дня (время обработки сточных отходов) и полученную сумму разделить на тысячу – это и должен быть исчисляемый объём (в метрах кубических).

Средняя статистика показывает, что суточная норма на человека – 200 л воды. На непредвиденные расходы обычно плюсуют еще такое же количество воды. И тогда для двухцистерного септика, который отстаивает воду 2 дня, формула выглядит таким образом:

(N х 200+200)х 2

N – Количество людей, которые проживают в доме.

Выбор конструкции

Выгребная яма без дна и герметичная

Варианты отличаются по материалу изготовления и принципу работы, длительности эксплуатации. По принципу работы выделяют два основных типа. Герметичная конструкция состоит из закрытого дна и прочных стен. Она может быть однокамерной или состоять из нескольких отсеков. Резервуары между собой соединяются патрубками, снабжаются биологическими фильтрами, насосами. Такие сливные емкости не наносят вред окружающей среде, но быстро загрязняются и требуют регулярной очистки.

Ямы без дна впитывают накопления всеми слоями грунта. Один из самых простых резервуаров – выгребная яма, сделанная из автомобильных покрышек. Это бюджетный вариант. Она имеет небольшой объем, не очищается и быстро заиливается.

Срок службы резервуара из бочек зависит от качества металла. Если подобрать дорогой материал с антикоррозийным покрытием, устройство прослужит много лет.

Есть специальные пластиковые емкости. Если яма объемом до 1м3, могут быть использованы полипропиленовые бочки.

Сооружение из кирпича приходит в негодность из-за разложения материала под действием влаги. Стены можно ремонтировать бетонными вставками, продлевая срок эксплуатации.

Оптимальный вариант по соотношению качества и стоимости – это бетонные кольца. Они не подвергаются гниению, устойчивы к движению почвы. Продолжительность службы такого устройства может составлять до 100 лет.

Как рассчитать необходимый объем септика?

Для того чтобы максимально точно рассчитать требуемый объем станции, вам понадобится следующая формула:

W=1460Qt0.33/C1,1N0,55T0,0283

В ней:

• W – это необходимый объем септика в м3;
• t – время обработки сточных вод в сутки (сут);
• C – концентрация тяжелых фракций на выходе из станции на 1 л (мг/л);
• N – норма потребления воды на одного человека в сутки (л/сутки);
• T – температура жидких сточных вод (˚С);
• Q – расход стоков за сутки (м3/сут).

По данной формуле вы можете провести, например, расчет септика Топас, расчет объема септика из бетонных колец и других очистительных установок. Для того чтобы получить правильный расчет септика из бетонных колец, дополнительно следует учесть размеры колец. Их диаметр – 1,5 м, высота – 0,9 м. А также размер плиты, которая перекрывает диаметр резервуара, люка, который защищает ЛОС от попадания осадков, и системы вентиляции. Для последней достаточно куска асбестоцементной трубы, длина которой 1,5 м.
