Однотрубная система отопления частного дома: схемы + обзор преимуществ и недостатков

С принудительной циркуляцией

Циркуляционный насос для однотрубной схемы подключения – лучшее решение. С принудительной циркуляцией теплоноситель доходит с минимальной потерей температуры до последних радиаторов в контуре, нивелируя основной недостаток схемы. При первом запуске отопления на порядок быстрее прогревается вся система, и не нужно ждать шесть-десять часов, прежде чем весь контур прогреется.

Если нет необходимости проектировать отопление для работы и в гравитационном режиме, трубы можно прокладывать в стяжке или зашивать в стены так, чтобы их не было видно.

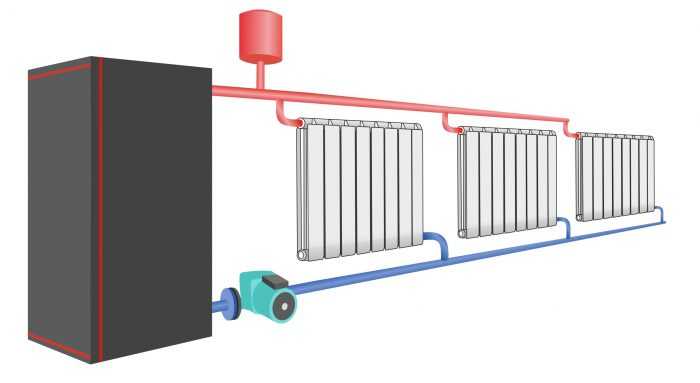

Схема с принудительной циркуляцией

Повышается управляемость системы. Сопротивление, которое создают терморегуляторы току теплоносителя, достаточно учесть во время выбора циркуляционного насоса. Достаточно мощный напор позволит прокачивать теплоноситель по всему контуру при любых установка регулировочной арматуры, установленной на каждом в отдельности теплообменнике.

Циркуляционный насос существенно повышает максимально допустимую протяженность контура. Допустимое снижение тепловой мощности крайних радиаторов  сохраняется даже при длине контура  до 150 метров. Если необходимо охватить большую площадь, достаточно разделить схему на два и более контура, соединенных параллельно с установкой насосов в каждом из них.

Экономичные способы в однотрубной системе

Существуют экономичные способы раздачи горячей воды в отопительной системе:

• Установка циркулирующего насоса. С его помощью можно регулировать скорость движения воды. Данный способ существенно увеличивает эффективность такой системы. Питание данных устройств осуществляет от электрической сети, а для загородных домов, где очень часто происходят отключения электроэнергии, этот вариант можно считать не хорошим.
• Разгонный коллектор. Вода, проходящая по данной трубе, набирает скорость, вследствие чего по радиаторам проходит быстрее. Установка такого коллектора довольно специфическая. Высота потолка в доме с такой системой должны быть минимум 2,5 метра. В противном случае этот способ будет неэффективен.

При монтаже такой системы, к примеру, в двухэтажном доме, последний вариант является самым оптимальным. И тут высота потолка не имеет значения. Коллектор представляет собой ровную и прямую трубу, которая отводится от котла и поднимается в самый верх. И чем выше будет эта точка водоотдачи, тем тише и эффективнее будет работать данная однотрубная система отопления.

Вверху подсоединятся расширительный бачок, который используется как стабилизатор, контролирующий увеличение объёма теплоносителя. Увеличенный объём воды поступает в эту ёмкость. Таким способом решается проблема перелива, так как при снижении температуры объём воды уменьшается и поступает обратно в систему.

Уникальность однотрубной системы заключается в том, что в ней отсутствует обратная труба. Обраткой тут считается вторая часть магистральной трубы, идущая от последнего радиатора обратно к котлу.

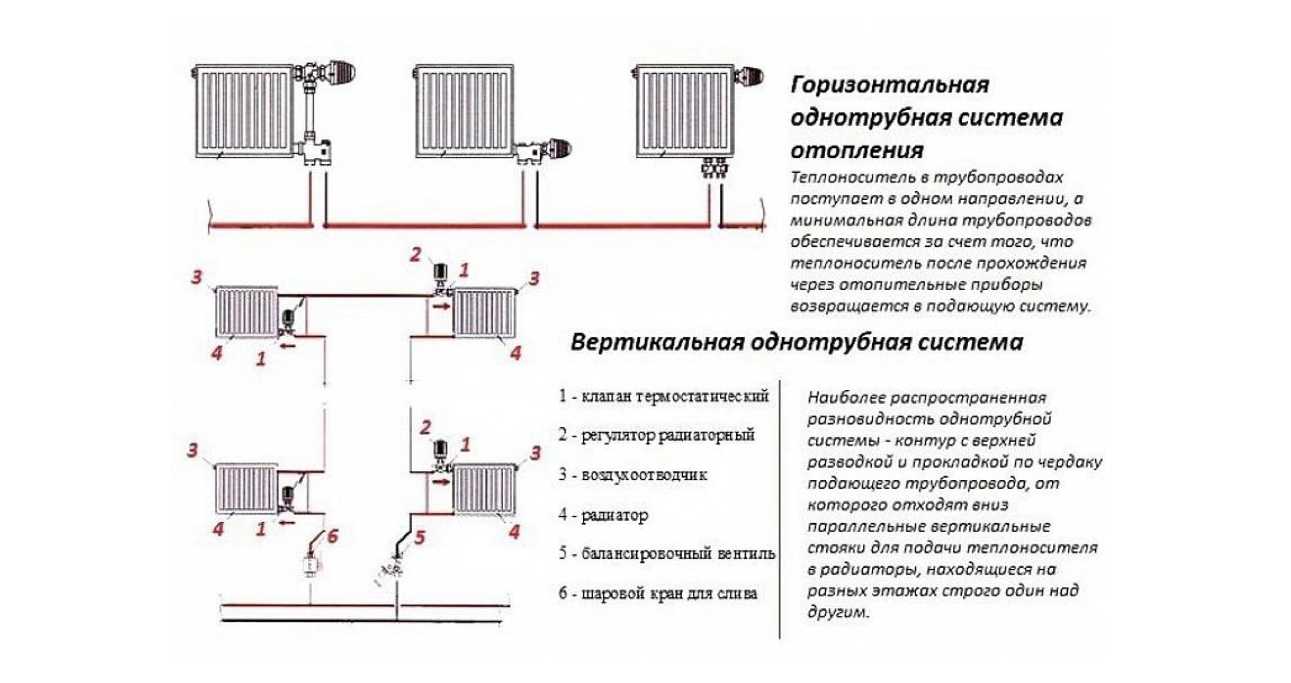

Варианты однотрубной разводки

При однотрубной схеме может использоваться верхняя и нижняя разводка отопления. При нижнем подключении к радиаторам трубы не портят интерьер помещения и могут быть скрыты за отделкой. Этот вариант чаще используется в контурах с принудительной циркуляцией.

Верхняя разводка системы отопления прокладывается под потолком. Этот вариант удобен тем, что при движении теплоносителя сверху вниз с приборов удобно спускать воздух посредством кранов Маевского. Верхняя разводка больше подходит системам с естественным током теплоносителя.

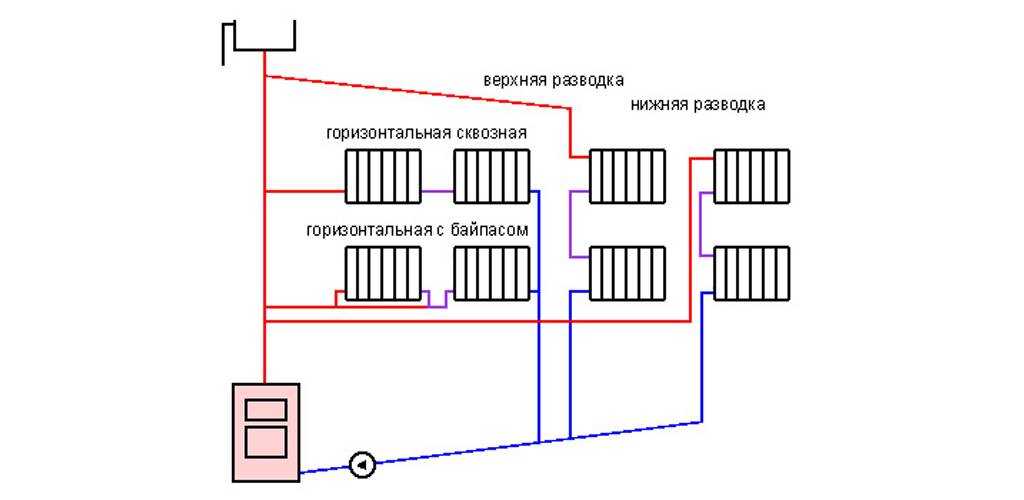

Схемы с гравитационной и принудительной циркуляцией

Схема однотрубного отопления частного дома с газовым котлом или другим нагревательным оборудованием бывает с гравитационным и принудительным током теплового носителя. Особенность систем с естественным движением теплоносителя заключается в том, что в них не используется насосное оборудование. Жидкость движется по трубам за счет разницы объема и плотности нагретой и охлажденной воды (антифриза).

В самотечных сетях обязательно устанавливается расширительный бак. Его монтируют в верхней точке системы – на чердаке или высоко под потолком. Нагревательное оборудование устанавливается в низшей точке сети, чтобы вода могла сама стекать по трубопроводу в котел. Именно поэтому котельное оборудование монтируют в подвале или цокольном этаже. Если это сделать невозможно, то пол в котельной специально понижают.

Контуры с принудительной циркуляцией обязательно укомплектовываются насосным оборудованием, которое отвечает за транспортировку теплоносителя. Насос устанавливают на обратном трубопроводе перед насосом

В этом месте жидкость в трубах имеет наименьшую температуру, что важно для насосного оборудования, чувствительного к горячей среде. При этом не нужно делать уклон обратки в сторону котла

Контуры с гравитационным током применяют в небольших одноэтажных домах. Сети с принудительной циркуляцией можно использовать для обогрева большого по площади дома или многоэтажной постройки. Главное условие – наибольшее удаление радиатора от насоса не должно превышать 30 м, потому что прибор не сможет подавать воду на большее расстояние.

Системы открытого и закрытого типа

Разница между системами открытого и закрытого типа заключается в конструкции расширительного бака. Эта емкость нужна для компенсации расширения нагретого теплоносителя. Без бака это бы приводило к критическому повышению давления в сети. При расширении теплоносителя излишек жидкости поступает в бак. При его охлаждении вода снова возвращается в трубопроводы.

Разница между баками открытого и закрытого типа:

1. Расширительная емкость открытого типа может быть самостоятельно изготовлена из подручных материалов. Это обычный бак с крышкой или без нее. Главный минус сетей открытого типа в том, что через открытую емкость в контур попадает кислород, который становится виновником коррозии радиаторов и трубопроводов. Также это приводит к завоздушиванию системы, поэтому на все радиаторы обязательно устанавливают краны Маевского.
2. Баки закрытого типа состоят из двух камер – воздушной и водяной. Эти две камеры разделены эластичной мембраной. В газовой камере обязательно создается необходимое давление. При поступлении избытка расширившейся жидкости в камеру, мембрана продавливается в газовый отсек, из-за чего там повышается давление. После охлаждения теплоносителя давление в газовой камере выдавливает жидкость обратно в трубопроводы.

Минусы открытых емкостей в том, что вода из бака постоянно испаряется, поэтом ее приходится доливать. В открытых контурах нельзя использовать антифриз. Системы закрытого типа надежно защищены от коррозии и завоздушивания. В них можно применять антифриз.

Особенности однотрубной схемы разводки отопления

Простота и практичность – основные преимущества однотрубной разводки. Контур отопления, один или несколько, формируются одной трубой, завязанной на котел. Радиаторы подсоединяются к трубе последовательно.

Каждый из них врезается тройниками в общую трубу контура, а участок между точками врезки каждого теплообменника заменяется на трубу меньшего диаметра, формируя байпас.

Такая схема в быту называется Ленинградка и подходит для большинства одноэтажных частных домов площадью не более 80 м2.

В зависимости от расположения радиаторов этажности здания выбирается однотрубная разводка:

• С нижней разводкой;
• С верхней разводкой.

В зависимости от этажности дома:

• Горизонтальная;
• Вертикальная.

И по типу циркуляции теплоносителя:

• С принудительной циркуляцией;
• С естественной циркуляцией (гравитационная).

Перечислены базовые варианты, которые по необходимости можно комбинировать для получения полноценной системы отопления и охвата всех отапливаемых помещений. Для домов большой площади или двух- трехэтажных формируется несколько параллельных контуров, в каждом из которых организуется однотрубное подключение.

Контуры важно сбалансировать, чтобы обеспечить равномерное распределение тепла. Для этого используются регулировочные клапаны или гидрострелки, коллекторные группы

Однотрубная схема разводки привлекательна своей экономичностью, однако вместе с этим обладает явными недостатками. Радиаторы в контуре подсоединены последовательно, а значит, теплоноситель котла поочередно попадает в теплообменники.

Потеряв часть тепла в первой батарее, к последующим уже поступает остывшая вода, что снижает их тепловую мощность.

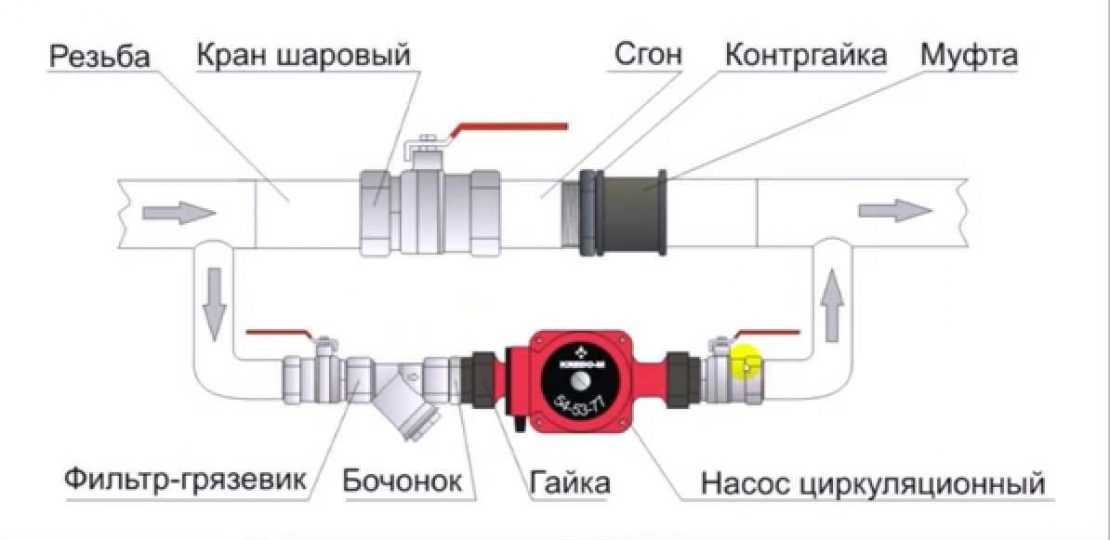

Схема подключения байпаса

Разрешить эту проблему можно несколькими универсальными способами:

• Каждый последующий радиатор в контуре подбирается с большим числом секций, чтобы итоговая мощность соответствовала требованиям с учетом сниженной температуры теплоносителя. Однако такой вариант увеличивает градиент температуры в начале и конце контура и спасает лишь в случае, если общее число теплообменников в контуре не превышает 6-7 штук;
• Наличие байпасов на каждом радиаторе, а также циркуляционного насоса, позволяет существенно снизить перепад температур. Создавая достаточно большой напор, можно добиться равномерного распределения горячего теплоносителя по основной трубе, а значит, к каждому радиатору будет поступать больше тепла.

Естественно, с принудительной циркуляцией система отопления становится энергозависимой, зато более эффективной.

Для домов большой площади всегда можно разбить общий контур на несколько меньших с параллельным включением и даже с отдельным для каждого из них насосом.

С нижней разводкой

Привычная однотрубная схема Ленинградка является наглядным примером нижней разводки. От котла труба идет на уровне пола или даже в подвале. В стремлении сэкономить на материалах следует использовать нижнюю разводку.

Схема системы с нижней разводкой

В двух- трех этажных домах нижняя разводка также определяет позицию подачи и обратки для стояков. Труба от котла идет понизу, и теплоноситель поднимается по стояку, прежде чем попасть в контуры, распределенные по этажам.

С верхней разводкой

Схема с верхней разводкой 1. Прямая 2.Радиатор 3. Обратка 4. Воздухоотводчик 5. Термоголовка

Верхняя разводка актуальна для вертикальной однотрубной схеме. К стоякам подача от котла подводится сверху. От котла коллектор поднимается на чердак или под потолок верхнего этажа и там уже подключается к верхнему контуру и опускается к нижнему.

Особых преимуществ в частном доме верхняя разводка не дает, там более что, обогревая более горячим теплоносителем верхний этаж в ущерб нижнему, дополнительно усиливается градиент температуры воздуха в доме.

Вертикальная

По зданию распределяются стояки возле каждого оконного проема или между ними. Стояки формируют ряд параллельных контуров, в каждом из которых радиаторы подключаться сбоку последовательно с  байпасом.

Горизонтальная

Схема горизонтальной разводки cистемы

Оптимальная схема разводки для одноэтажных или двухэтажных домов. Труба контура укладывается по периметру здания, и в нее врезаются радиаторы с нижним подключением. Участок между точками врезки каждого радиатора, общая труба монтируется меньшего диаметра, заставляя часть теплоносителя проходить через теплообменник.

Чтобы охватить два и более этажей, от котла идет два стояка подачи и обратки, а на этажах отдельно распределяется контур из одной трубы по периметру.

При таком распределении нет жесткой привязки по месту установки между радиаторами на первом и втором этаже.

Различные виды систем отопления на выставке

На специализированной выставке «Электро», которая ежегодно проходит в ЦВК «Экспоцентр», каждый из вас может узнать самые свежие и передовые технологии, новые достижения, касающиеся систем отопления в загородных домах.

Данное мероприятие собирает в одном месте ведущих специалистов и профессионалов со всей территории России, а также стран СНГ. ЦВК «Экспоцентр» считается самым крупным выставочным комплексом, в котором проходят выставки мирового масштаба.

Также на выставке будут представлены примеры различных видов систем отопления.

Оборудование для отопленияЭнергосбережение на производствеОборудование для энергосбережения

Последовательность действий при установке водяного отопления с двухтрубной нижней разводкой

Все начинается с выбора энергоресурса. Если использовать в одной и той же схеме газовый котел в качестве основного, а электрический или работающий на твердом топливе – в качестве запасного, то можно сделать систему отопления энергонезависимой.

Далее следует обратиться в компетентный орган для разработки и утверждения проекта. Только после оформления всей необходимой документации и приобретения оборудования и расходных материалов начинается монтаж системы отопления.

Оснащение котельной

Котельная должна быть достаточно просторной, с высоким потолком и хорошей вентиляцией. Участки стен и пола, находящиеся в непосредственной близости от котла, облицовываются огнеупорными материалами.

Котел устанавливается согласно инструкции по эксплуатации. Дымоход выводится на улицу через специальное отверстие.

Коллекторный шкаф

Этот элемент представляет собой отделение, внутри которого будет располагаться насос, распределительный коллектор, регуляторы и счетчики.

Монтаж труб

Трубы устанавливаются по возможности ровно, без изгибов. При необходимости в стенах делаются отверстия, которые впоследствии аккуратно замазываются цементным раствором. Для соединения труб используется сварка (металл) или специальный утюг (полипропилен).

Установка батарей

Нагревательные элементы располагаются под подоконником. Требования по монтажу относительно стены, пола и подоконника такие же, как и при обустройстве однотрубной системы. Длина радиатора (количество секций) по возможности должна соответствовать ширине оконного проема. На участках ввода и вывода теплоносителя монтируются краны-терморегуляторы.

Завершающий этап монтажа водяного отопления с нижней разводкой – опрессовка. Первый запуск котла производится только в присутствии сотрудников профильной службы.

Виды одноконтурного отопления

Существует несколько классификаций одноконтурных систем отопления в зависимости от различных параметров. Первоначально следует обозначить основные типы систем:

• открытая;
• закрытая.

Поскольку вода имеет достаточно высокий коэффициент расширения при нагревании (0,3% вследствие увеличения температуры каждые 10 градусов), необходимо компенсировать увеличивающийся объем теплоносителя, чтобы не повредились трубы, избежать аварии. Компенсацию осуществляют, как правило, за счет расширительного бака внутрь которого вставлена мембрана из полимеров. Эта мембрана эластична, под действием увеличивающейся в объеме воды заполняет бак полностью.

Использование таких мембранных баков характерно для закрытых, полностью автоматизированных систем. Котлы для таких систем работают на газе, пеллетах, мазуте. Они отличаются безопасностью, поскольку при увеличении давления, система автоматически выключается.

Ранее использовались преимущественно одноконтурные системы открытого типа, которые еще именуются системами отопления с естественной циркуляцией. В таких устройствах устанавливается патрубок, через который выводилось избыточное давление, пары в атмосферу, если интенсивная работа котла становится причиной существенного расширения теплоносителя.

Установки для отопления частного коттеджа также делятся на системы с:

• естественной циркуляцией;
• принудительной циркуляцией.

Принудительная циркуляция осуществляется за счет включения в систему специальных насосов, других инженерных устройств перекачки воды. Такой вариант считается более современным, не требует использования труб, арматуры большего диаметра, соответственно дополнительных трудозатрат, в большей степени подходит для многоэтажных коттеджей, где необходимо подавать теплоноситель на верхние этажи.  Использование насосов затруднено, если есть проблемы с постоянным, мощным энергоснабжением.

Система Паук

Так называемая система «Паук» относится к одноконутрным установкам естественной циркуляции. На сегодняшний день этот принцип построения соединения котла и магистралей, идущих к радиатору, считается устаревшей, используется в основном в отдаленных от областных центров населенных пунктах, где могут возникнуть проблемы с энергоснабжением. По внешнему виду система действительно напоминает паука (котел устанавливается на чердаке, от него отходят магистрали), поэтому она получила такое название в простонародье. Установку реализуют своими руками.

Система «Ленинградка»

К наиболее надежным системам, которая также является вариантом естественной циркуляции, относится «Ленинградка». «Ленинградка» – оптимальное соотношение цены и качества, учитывая простоту реализации проекта, эффективность. Классическая «Ленинградка» представляет собой комплекс из последовательно соединенных радиаторов по периметру помещений с единым трубопроводом, источником нагрева является котел. Такой вариант нередко устанавливают в небольших двухэтажных коттеджах с использованием циркуляционного насоса.

Правила установки двухконтурного оборудования

Современные двухконтурные котлы оборудованы автоматической системой безопасности, которая контролирует уровень нагрева и поддерживает комфортную температуру в доме. Это настоящая домашняя котельная, и ее мощности хватает и на полноценное тепло в доме, и на достаточное количество горячей воды. Вместе с тем это достаточно сложное устройство, поэтому оно не застраховано от поломок.

Двухконтурное газовое оборудование

Все знают, что природный газ требует очень аккуратного обращения и строжайшего соблюдения техники безопасности. Основные правила, которые нужно соблюдать при установке любого котла:

• Для установки котла нужно выделить отдельное помещение (его часто называют топочная или котельная), и площадь его должна составлять не менее 4 квадратных метров. В котельной обязательно должно быть хотя бы одно окно и достаточно свободный дверной проем.
• При отделке котельной нельзя использовать горючие материалы.
• Необходимо обеспечить в помещение достаточный приток воздуха, для чего устраивается сквозная незакрываемая продушина.
• Для выхлопа котла оборудуется отдельный газоход. Использовать для этого систему вентиляции дома недопустимо, так как продукты сгорания могут попадать в жилые комнаты.
• Выход газохода поднимается над уровнем конька крыши не менее чем на метр.
• На пол под котлом укладывается прочный лист из металла или иного негорючего материала, площадью не менее одного квадратного метра.
• Отопительная система должна выдерживать опрессовку под давлением не менее 1,8 бар.

Итак, правила достаточно строгие, но с газом шутить нельзя. Если вы планируете установить именно этот тип отопительного оборудования, то нужно в точности выполнить все предписания специалистов.

В частном доме часто для топочной возводят отдельную пристройку, чтобы котел не занимал полезную площадь дома. Ее можно оборудовать по последнему слову техники, и ваше жилище будет в абсолютной безопасности.

Котельная в частном доме

Подбор оборудования и расчет однотрубной системы

Одноконтурное отопление делают с использованием следующих элементов:

• нагревательный котел;
• батареи;
• трубы;
• циркуляционный насос;
• расширительный бак;
• краны Маевского;
• фильтрующее приспособление;
• переходники и фитинги;
• группа безопасности.

Во время расчета системы важно придерживаться таких принципов:

Мощность котла выбирают в зависимости от отапливаемой площади. При этом придерживаются правила, что для обогрева каждых 10 квадратов дома нужна мощность нагревателя в 100 Вт. Для более точного расчета нужно учесть высоту помещения, материал ограждающих конструкций дома и качество его утепления, климатические особенности, количество окон и дверей.
Для расчета требуемого количества радиаторов площадь помещения множим на 100 и делим на теплоотдачу одной секции отопительного прибора

Теплоотдача батареи указывается в техпаспорте.
При выборе труб учитывайте материал, из которого они сделаны, а также правильно выбирайте диаметр с учетом особенностей системы.
При подборе расширительного бака важно знать общее количество теплоносителя, циркулирующего в сети
Также обращайте внимание на конструкцию бака (открытый или закрытый тип).
Циркуляционный насос выбирают по требуемой мощности, но для этого понадобится выполнить расчеты, которые лучше доверить специалистам.

Если все комплектующие сети были подобраны правильно, а в процессе монтажа придерживались технологии, в эффективности однотрубной системы можно не сомневаться

Для длительной работы сети без вмешательства пользователя важно правильно ее настроить при первом запуске

Особенности монтажа

Схема подключения однотрубной системы отопления с верхним и нижним розливами

Если же решено своими руками устроить именно однотрубную систему с естественной циркуляцией, то стоит придерживаться нескольких обязательных правил, иначе зимой в доме будет очень некомфортно. Тупиковая система для подключения своими руками не рекомендуется ввиду сложности и дороговизны.

Нужно очень тщательно смонтировать сборно-подающую магистраль. Так, чтобы наклон горизонтальной трубы был не менее 10° и отсутствовали провисы. Патрубки, которыми радиаторы подключаются к нижней трубе, должны быть разными, со стороны выхода теплоносителя из котла – длиннее.

Одноконтурная система отопления с нижней трубой может быть использована только в том случае, когда число радиаторов не превышает пяти штук. Если дом значительно больше, делается два контура либо используется двухтрубные системы, виды которых (в том числе тупиковая с естественной или принудительной циркуляцией) рассматриваются отдельно. При выполнении работ своими руками следует учесть, что ближние к прямому патрубку котла радиаторы должны быть меньшего объема или на их входах устанавливаются шаровые краны, чтобы регулировать количество поступающего теплоносителя.

Если перепад высот между верхней плоскостью первого от котла радиатора и нижней точкой сборной горизонтальной магистрали невозможно сделать больше 1,5 м, то в схему системы отопления обязательно включается циркуляционный насос. Тоже самое касается случая использования второго нагревательного контура газового котла, который нельзя ставить в подполье. Расширительный бак устанавливается перед насосом против движения теплоносителя, чтобы исключить постоянное срабатывание его мембраны.

Факт! Однотрубное отопление – это способ обогрева с неэффективной циркуляцией, ее балансировка легко нарушается. Ее монтаж массово применялся для одноэтажного строительства, когда в дефиците были трубы, фасонные изделия, электроды. Горизонтальная разводка считалась наиболее простой, а работы можно было вести только сваркой по металлу. Вертикальная, использовавшаяся в многоэтажных домах, была еще менее эффективной. Сейчас, когда в магазинах есть все, в том числе новые материалы и комплектующие, а огневые работы при монтаже труб не требуются, использовать ленинградское отопление нежелательно из-за капризности и сложности настройки.

(Пока оценок нет)

Варианты исполнения однотрубной системы отопления

Различаются естественный и принудительный тип циркуляции, также схема может разделяться по типу:

1. Источника тепла. Это могут быть твердотопливный, газовый, электрический котлы.
2. По теплоотдающим приборам, в качестве которых применяются радиаторы или контур теплого пола.
3. По устройству транспортировки. Если теплоноситель поступает самотеком, требуется разгонный участок движения, если монтируется принудительная циркуляция, устанавливается насос.
4. В зависимости от оборудования для компенсации избыточного давления. Используются расширительные баки открытого или закрытого типа.

Также в расчет берутся виды труб по материалу изготовления, виды водопроводной арматуры.

Схемы с естественной и принудительной циркуляцией

Естественная циркуляция обозначает, что теплоноситель транспортируется по трубе самотеком, принудительная – с помощью насоса. Первый вариант требует монтажа трубопроводов с определенным уклоном для обеспечения тока воды. Также нужен разгонный участок для получения нужного давления, которое и перемещает жидкость. Разгонный участок – вертикальный патрубок, отходящий от котла. По патрубку поднимается теплоноситель, затем по трубопроводу, соединенному с патрубком, поступает вниз, заполняя всю тепловую магистраль и радиаторы.

Если схема однотрубного отопления самотеком выполняется с верхней разводкой для 2-х этажных домов, разгонным участком служит подающий патрубок, только он поднимается на нужный уровень. При монтаже одноконтурной системы в одноэтажном строении с горизонтальной разводкой нужен разгонный коллектор высотой не меньше 150 см от уровня первого установленного радиатора.

Самотечные схемы зависят от количества поворотов – чем их больше, тем труднее транспортировка носителя, поэтому рекомендуется делать не более 2-х поворотов на всю магистраль. Также гравитационный тип транспортировки создает проблемы с прогревом крайнего прибора отопления – остывающая вода плохо прогревает батарею, приходится увеличивать количество секций.

Поможет установка насоса, который можно ставить на любом повороте магистрали. Работа насоса нивелирует все недостатки одноконтурной схемы, ускоряет движение теплоносителя, гарантирует проход жидкости по любым поворотам. Перед монтажом насоса нужно определиться с зоной – несмотря на возможность ставить в любой точке, в расчет принимается взаимодействие резиновых деталей с горячей водой, что снижает срок службы прибора. Поэтому рекомендуется ставить насосы на трубопроводе обратного течения носителя, где циркулирует вода с малой температурой.

Выбирая схему, следует учитывать достоинства принудительной вентиляции:

• упрощенная реализация сложных схем отопления с поворотами, подъемом теплоносителя на 2-й этаж, мансарду;
• не придется покупать трубы разного диаметра;
• нет нужды просчитывать угол наклона каждого отрезка трубопровода.

Есть и недостатки – зависимость от электропитания, возможность засорения прибора и наличие затрат на обслуживание (оплата счетов за электричество).

Открытая и закрытая системы

Различаются схемы по типу расширительного бака, который монтируется вместе с системой. Если это закрытая емкость – система закрытая, если нет крышки – открытая. Устанавливается бак в самой высокой точке системы. В герметичных баках есть отвод для слива излишков воды или внутреннее пространство разделено мембраной расширительного типа – при избытках жидкости газ в одной половине сжимается, мембрана вытягивается, как только объем жидкости нормализуется, мембрана возвращается в исходное положение и обеспечивает нужное давление. Закрытая система очень проста в монтаже и применении.

Открытый бак также ставится в самой высокой точке схемы, но при этом у бака нет крышки, поэтому не исключено взаимодействие с кислородом, поступающим в трубы, – повышается риск завоздушивания. Плюс использования именно открытой системы в отсутствии необходимости следить за давлением и возможностью изготовления расширительного бака из подручного материала. Пользователи отмечают еще ряд минусов – в бак нужно доливать воду, нельзя применять антифриз (теплоноситель будет испаряться, а его пары ядовиты), кислород в теплоносителе быстрее изнашивает трубы.
