Как развести отопление в двухэтажном доме

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

с одной трубой;
двумя;
коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

тупиковая;
попутная;
коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

Более равномерный прогрев всего домовладения;
Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Варианты разводки

Мы приведем все возможные принципиальные схемы водяного отопления одноэтажного дома; однако автор настойчиво рекомендует отказаться от двух из них в пользу третьей. Обоснование? Давайте все-таки начнем со знакомства.

Двухтрубная

Схема двухтрубной системы отопления одноэтажного дома выглядит так:

По периметру дома(под полом или в жилом помещении) проходят два трубопровода — подающий и обратный.
Радиаторы, регистры, фанкойлы или конвектора врезаны в них в качестве перемычек, создавая своего рода короткое замыкание.

Понятно, что вода будет стремиться циркулировать через ближние к циркуляционному насосу отопительные приборы. Чтобы дальним тоже досталось тепло, система отопления балансируется: проход воды через часть батарей ограничивается дросселями.

Недостатка у этой схемы видится два:

Неоправданно большой расход труб.
Опасность разморозки без балансировки.

Достаточно любопытному ребенку открыть до отказа ближние дроссели — и через небольшое время циркуляция в дальних батареях уменьшится до нуля. Автору доводилось восстанавливать двухтрубные системы отопления после таких событий: и трубы, и радиаторы были разорваны льдом.

Двухтрубное отопление. Можно и так, но есть более простой и надежный вариант.

Эта схема системы отопления одноэтажного дома выглядит так:

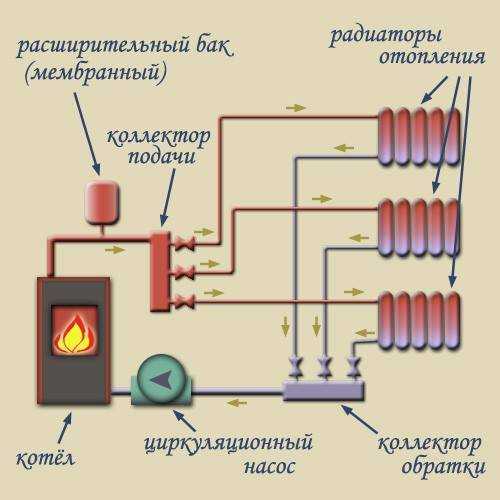

На прямом и обратном трубопроводе монтируются коллекторы — гребенки с дросселями на каждом отводе.
От каждой пары отводов (одного с подачи и одного с обратки) идет пара труб к батарее.

В плане регулировки, ее возможностей и удобства такая схема выше всяких похвал. А вот с монтажом все хуже: вы столкнетесь с необходимостью прятать в стяжку пола или за фальшстенами не меньше полудюжины труб. Чаще — куда больше. Разумеется, их суммарная стоимость тоже не порадует.

Простой и дешевой лучевую разводку точно не назовешь.

Однотрубная

Простейшая схема однотрубной системы отопления для одноэтажного дома, так называемая ленинградка, монтируется так:

По периметру дома пускается труба большого диаметра (не меньше ДУ32. Больше — лучше).

Трубу монтируют внутри жилого помещения: тогда все тепло, которое отдается ее поверхностью, послужит обогреву помещения. Причем там, где это больше всего нужно — у внешних стен. Со стороны подачи разводка должна быть несколько выше, чем там, где к котлу возвращается обратка.

1-котел. 2-расширительный бак. 3-регистры отопления.4-дроссели. 5-обводка входной двери. 6-сброс. Стрелки показывают уклон труб. Эта схема обеспечивает естественную циркуляцию.

В закольцовку трубой меньшего диаметра (обычно ДУ20) врезаются радиаторы или конвектора. На подводках желателен монтаж дросселей и отсекающих отопительный прибор вентилей; воздушник в верхней пробке тоже не помешает. Однако эта схема отопления одноэтажного дома позволяет запустить тепло и без дополнительной арматуры.

Дроссели полезны, чтобы выровнять температуру радиаторов вдоль кольца; воздушники стравят воздух, который без них будет вытеснен водой в верхнюю часть отопительного прибора и несколько уменьшит эффективность теплоотдачи.

Что мы получаем?

Описанное отопление одноэтажного частного дома своими руками монтируется очень быстро и с минимальными затратами.
Тепло не теряется: все коммуникации находятся внутри жилых комнат.
При остановке циркуляционного насоса движение теплоносителя замедлится, но не остановится. Теплового расширения воды достаточно для продолжения циркуляции.

Ключевой момент здесь — диаметр кольца по периметру дома. Чем он меньше, тем медленнее естественная циркуляция воды.

Двойные схемы отопления двухэтажного дома

Рассматривая схемы отопления двухэтажного частного дома для монтажа своими руками, можно отметить, что некоторые специалисты используют двойные схемы – здесь монтируются однотрубные и двухтрубные участки. Например, если по пути следования теплоносителя стоит маленькая комнатка с небольшим радиатором, то через нее можно пройти одной трубой.

Схема коллекторной системы отопления с принудительной циркуляцией теплоносителя.

Мы уже говорили, что лучше всего подавать воду на этажи раздельными трассами – при необходимости, одну из них можно быстро перекрыть и ограничить подачу тепла. Также возможна вполне экономичная схема, когда трубы горизонтальные участки проходят только по первому этажу, а подача тепла на верхний этаж осуществляется путем сооружения вертикальных стояков на каждую отопительную батарею (или часть батарей).

Следующая схема предусматривает установку своеобразного коллектора в чердачном помещении. Туда поднимается одна вертикальная труба, подающая в этот коллектор горячий теплоноситель. После этого он самотеком распределяется по батареям отопления, протекая сверху вниз. Целесообразность применения такой схемы определяется специалистом теплотехники, а суть ее заключается в равномерном распределении тепла и экономии на трубах.

Схема с коллектором интересна тем, что она является однотрубной и двухтрубной одновременно, сочетая в себе достоинства обеих систем.

Типы и достоинства двухтрубной отопительной системы

Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.

В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.

Схема двухтрубной системы отопления

Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости. А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.

Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.

Основные элементы двухтрубной системы отопления

Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.

Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.

Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.

Система отопления частного дома

Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.

Горизонтальная двухтрубная система отопления должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.

Горизонтальная двухтрубная система отопления

Вертикальная двухтрубная схема отопления является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.

Вертикальная двухтрубная схема отопления

Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.

Виды водяных систем отопления

Теперь давайте рассмотрим варианты монтажа водяного отопления. Как и в случае со способом циркуляции, мы имеем более простой и дешевый вариант, уступающий по техническим характеристикам более усложненному и затратному.

Однотрубные системы отопления

Первым — простым и дешевым — является однотрубная система водяного отопления дома, в которой жидкость будет последовательно проходить по всем трубам, радиаторам и другим приборам отопления, если они имеются в цепочке и по обратной трубе возвращаться в котел. Данный вариант лучше подходит, опять же, для небольшого помещения.

Минус таких систем – невозможность их грамотной балансировки. Первый прибор всегда горячий, последний всегда теплый.

Двухтрубные системы отопления

Для помещений большей площадью лучше остановить свой выбор на более совершенной двухтрубной системе. В этом случае будет использовано нижнее подключение радиаторов. Но действительно совершенной такая прокладка отопления станет в том случае, если вы подключите циркуляционный насос. В противном случае будет затруднен обогрев дальних комнат.

Кроме того, уменьшить скорость остывания жидкости в системе возможно с помощью установки специальных байпасов на каждую из батарей, а также регуляторов подачи жидкости к отдельно взятому радиатору.

Отличием двухтрубной системы водяного отопления является прокладка цельной трубы к дальнему из радиаторов, от которого делается разветвление к промежуточным приборам отопления. Таким образом, пройдя по всей системе отопления, теплоноситель возвращается в котел по специальной обратной трубе, что позволяет равномерно распределить теплоотдачу по всему помещению.

Конечно, главным недостатком такого обогрева является его дороговизна и сложность монтажа, но комфорт, который вы получите взамен того стоит.

Лучевая система отопления

Схема лучевой системы отопления

Два выше описанных вида прокладки отопительных труб являются представителями периметрального способа. Но есть альтернативный — лучевой. При такой прокладке трубы подводятся отдельно к каждому радиатору: одна, по которой теплоноситель поступает в отопительный прибор, другая — обратная. Такая система позволяет отрегулировать комфортный температурный режим в каждом из помещений дома. Кроме того при поломке одного из радиаторов или трубы нет необходимости отключать все отопление, достаточно сделать это только на нужном участке.

В виду большого количества труб при монтаже лучевой системы, все коммуникации монтируются прямо в пол или стены, что благоприятно сказывается на интерьере дома.

Наиболее оптимально при лучевой прокладке использовать насосную циркуляцию теплоносителя.

Отопление теплым полом

Наиболее оптимальным способом равномерно прогреть все помещение является прокладка водяных теплых полов в доме. Возможно использовать только эту систему, а возможно сочетать ее с другими отопительными приборами. Например, когда в комнатах установлены радиаторы, а в коридорах, ванной и санузле — теплый пол. То есть особенно актуальными теплые полы будут для помещений с кафельным или мраморным покрытиями.

Использование системы «теплый пол» возможно ё при принудительной циркуляции теплоносителя.

Из преимуществ, которые дает водяное отопление теплым полом можно выделить:

Равномерный прогрев помещение. Стяжка, отдающая тепло путем излучения, отдает его в равных долях в каждом квадрате комнаты.
Рациональное распределение тепла. Тепло движется снизу вверх.
Комфорт и микроклимат.
Отсутствие приборов отопления на стенах в большинстве случаем

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
схема неспособна работать с теплыми полами и в 3-этажном доме;
увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Для двухэтажного дома

Для двухэтажной застройки необходимо применение более сложных отопительных схем. Эффективно построенная система позволяет поддерживать уютную и комфортную атмосферу в доме.

При минимальных теоретических знаниях и практических навыках ремонтных работ возможно самостоятельно соорудить двухконтурную систему отопления в двухэтажном доме.

Схема с естественной циркуляцией для двухэтажного дома

Коллекторная

Преимущества двухконтурных коллекторных систем для коттеджей

Равномерное распределение теплоносителя в радиаторы непосредственно из котла.
Минимальные потери давления и температуры.
Возможность использовать мощные циркуляционные насосы.
Осуществление настройки и ремонта отдельных элементов без отрицательного влияния на всю систему.

Недостатки

Большой расход материалов.

Важно знать! Подключение дополнительных элементов («теплый пол», полотенцесушители, массажные ванны) возможно, как во время монтажа основной части, так и при очередном ремонте. Наиболее целесообразным является проектирование системы отопления при возведении дома, т.к. в этом случае сеть отопления имеет самый высокий КПД (выбирается наиболее удачное место расположения котла, радиаторов и трубопровода).

в этом случае сеть отопления имеет самый высокий КПД (выбирается наиболее удачное место расположения котла, радиаторов и трубопровода).

Котел.
Радиаторы.
Автовоздушник
Балансировочный, предохраниельный и термостатический клапан.
Мембранный расширительный бачок.
Запорная арматура.
Механический фильтр.
Манометр
Циркуляционный насос.

Особенностью отопления, как и в одноэтажных постройках, является наличие двух контуров – подающего и обратного трубопроводов. Подключение радиаторов происходит параллельно. Наиболее целесообразно подвод осуществлять в верхней части, а отвод – в нижней. Направление жидкости по диагонали создает равномерный прогрев и большую теплоотдачу теплоносителя.

Пример собранного коллектора

Для регулировки температуры используют также термостатические клапаны, расположенные на радиаторах. С их помощью легко ограничить температуру в отдельной комнате или перекрыть подачу тепла вовсе. Исключение таким образом радиатора не влияет на эффективность работы системы в общем.

Для равномерности потока теплоносителя на радиаторах устанавливают балансировочные клапаны.

Предохранительный клапан, при возникновении избыточного давления, сбрасывает жидкость в расширительный бак. При значительном снижении напора в системе происходит забор рабочей жидкости из мембранного бачка.

Циркуляционный насос включен в схему для поддержания необходимой скорости потока теплоносителя.

Принцип работы системы

Рабочая жидкость поступает в подающий трубопровод.
После удаления избытка воздуха (посредством автоматического клапана) подогревается и подается в вертикальные стояки. Где происходит разделение подачи для первого и второго этажей.
После прохождения через радиаторы возвращается по обратному контуру к котлу.

Важно знать! Обратка (обратный трубопровод) подключается к другому входу котла. Разделяется аналогично подающему контуру.

Данная схема может применяться в системе с искусственной и естественной циркуляцией при использовании дополнительного оборудования: насосов, теплообменников, расширительных бачков

Двухтрубная система при внедрении коллекторной схемы является лучшим решением для отопления двухэтажных домов. Несмотря на трудоемкость и высокие финансовые затраты такое отопление окупается за несколько сезонов.
