Опрессовка системы отопления своими руками: способы и средства

Как выполнить гидропневматическую промывку

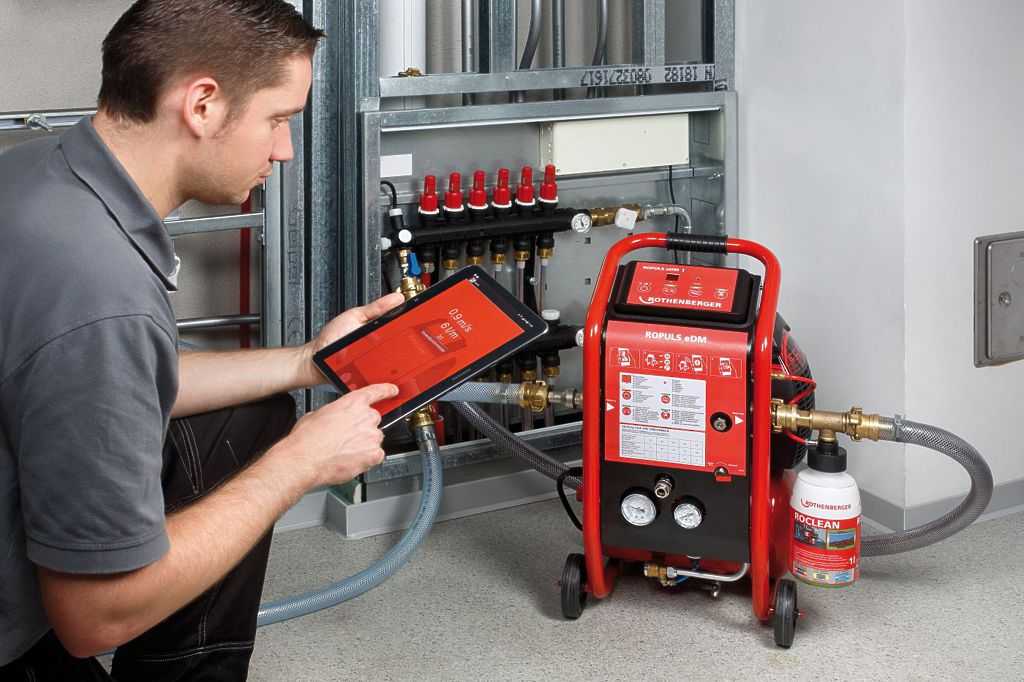

Гидропневматическая промывка

Гидропневматическая промывка может быть выполнена двумя методами:

наполнительным;
проточным.

Вся технология наполнительного метода заключается в том, что в трубы отопления, которые заполнены водой, подается сжатый воздух. Благодаря ударной волне скорость прохождения воды повышается, а все отложения на стенках вымываются и удаляются из системы. Загрязненный теплоноситель выпускается через клапан слива. Такую процедуру нужно выполнить несколько раз. Это схоже с тем, как продувают трубочку для напитков от пенки при помощи рта. Этот способ эффективен, но выполнить его в полной мере самостоятельно вряд ли получится.

Чтобы выполнить гидропневматическую промывку, необходимо врезать патрубки с кранами и обратными клапанами. Если система небольшая, то воздух подается через патрубки, которые уже есть в системе отопления. Дальше надо сбросить всю воду с системы. Для этого существуют специальные краны. Если же вдруг таковых нет, их нужно врезать в обратный трубопровод. Затем вода обратно подается в систему.

Для подачи воздуха используется компрессор, создающий давление в 0,6 МПа. На трубопровод сжатого воздуха следует установить обратный клапан. Он будет ограничивать попадание воды в ресивер самого компрессора. Чтобы выбрать подходящий компрессор, нужно смотреть на технические характеристики

Важно, чтобы он был оборудован функцией, которая регулирует частоту формирования импульсов подачи смеси. Будет неплохо, если в него можно добавлять дезинфицирующие средства

Оборудование должно иметь такие особенности:

Надежность, мобильность и компактность.
Защита от самостоятельного включения прибора.
Встроенный индикатор уровня давления и расхода воды.

После чего, благодаря сжатому воздуху, вся грязь удаляется через спускной патрубок. Весь процесс нужно повторить несколько раз.

До и после очистки труб

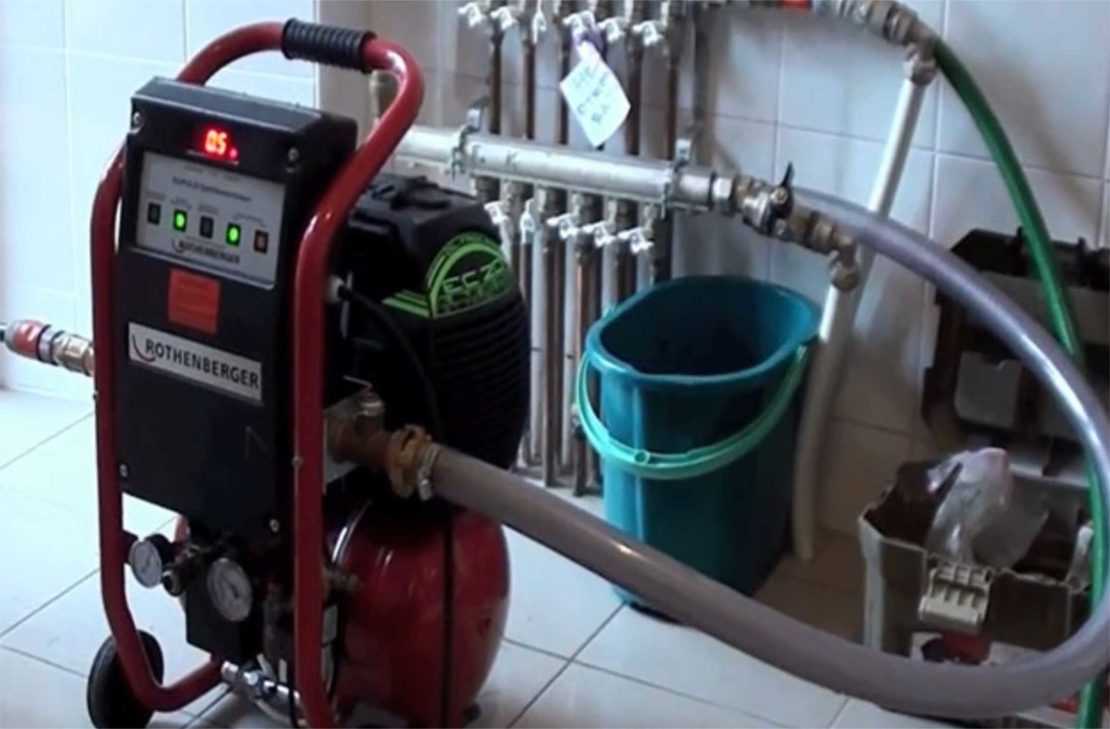

Проточный метод более прост и такую промывку можно сделать своими руками, не вызывая специалистов. Суть метода в том, что благодаря компрессору в систему подается смесь воды и воздуха через все участки системы. Такая циркуляция происходит до тех пор, пока из патрубка не будет выходить чистая жидкость. Вот инструкция, как можно сделать такую промывку:

Всю систему надо наполнить водой. Вентиль воздухосборника необходимо оставить в открытом положении.
После того как система заполнилась, вентиль следует закрыть.
В систему через вентиль подается сжатый воздух. Последовательно открывается спускной патрубок.
В трубопровод постоянно поступает смесь воздуха и воды, проходя по всем приборам отопления, после чего она сливается.

Весь процесс делается до тех пор, пока из системы не потечет чистая вода. Таким образом вы можете очистить вашу систему отопления, сделав ее гораздо продуктивнее и долговечнее.

Эффективность такого рода промывки будет очевидна, так как происходит:

уменьшение гидравлического сопротивления трубопроводов и системы;
увеличение отдачи тепла, что позволяет продуктивно использовать энергию;
улучшение циркуляции жидкости.

Установка и разводка системы — монтаж

Для возведения отопительного контура в частном доме нужно учесть некоторые детали. Существуют разные схемы разводки системы

Важно, выбрать и спроектировать наиболее оптимальный вариант. Циркуляция носителя бывает естественной и принудительной. В некоторых случаях удобен первый вариант, в других — второй

В некоторых случаях удобен первый вариант, в других — второй.

Естественная циркуляция происходит за счет изменения плотности жидкости. Горячий носитель характеризуется меньшим показателем плотности. Вода, направляющаяся по обратному пути, более плотная. Таким образом нагретая жидкость поднимается по стояку и двигается по горизонтальным магистралям. Они монтируются под небольшим углом, составляющем не более пяти градусов. Уклон позволяет перемещаться носителю методом самотека.

Схема отопления, работающая на основе естественного циркулирования, считается самой простой. Для выполнения ее монтажа не нужно обладать высокой квалификацией. Но она подходит только для зданий небольшой площади. Длина магистрали в этом случае не должна превышать тридцать метров. Из минусов этой схемы можно выделить низкое давление внутри системы и необходимость применять каналы значительного сечения.

Принудительная циркуляция подразумевает наличие специального циркуляционного насоса. Его функция — обеспечивать перемещение носителя по магистрали. При реализации схемы с принудительным движением жидкости не нужно создавать наклона контура. Из ее недостатков можно выделить энергетическую зависимость системы. Если произойдет отключение электричества, движение носителя в системе будет затруднено. Поэтому желательно, чтобы в доме присутствовал собственный генератор.

Разводка бывает:

Однотрубной.
Двухтрубной.

Первый вариант реализуется через последовательное протекание носителя через все радиаторы. Такая схема является экономной. Для ее реализации потребуется минимальное число труб и фасонных частей к ним.

Для этого нужно воспользоваться так называемой «Ленинградской» схемой разводки.

Она подразумевает монтаж обходных труб и запорной арматуры на каждом радиаторе. Такой принцип позволяет обеспечить бесперебойную циркуляцию носителя при отсечении какой-либо батарее.

Установка двухтрубной схема отопления в частном доме заключается в подключении к каждому радиатору обратного и прямого тока. Это увеличивает расход каналов примерно в два раза. Но реализация этого варианта позволяет регулировать теплоотдачу в каждой батарее. Таким образом, будет возможность отрегулировать температурный режим в каждом отдельно взятом помещении.

Двухтрубная разводка бывает нескольких видов:

нижняя вертикальная;
верхняя вертикальная;
горизонтальная.

Нижняя вертикальная разводка подразумевает пуск по полу нижнего этаже здания или его подвалу подающий контур. Затем от основной магистрали по стоякам носитель идет вверх попадает в радиаторы. От каждого прибора идет «обратка», доставляющая остывшую жидкость к котлу. Реализуя эту схему, нужно установить расширительный бак. Также есть необходимость в монтаже на всех приборах отопления, находящихся на верхних этажах, кранов Маевского.

Верхняя вертикальная разводка устроена иначе. От отопительного агрегата жидкость идет на чердак. Далее носитель движется вниз через несколько стояков. Он идет через все радиаторы и возвращается в агрегат по магистральному контуру. Чтобы удалять из это системы воздух нужен расширительный бак. Эта схема более эффективная, чем предыдущая. Поскольку внутри системы присутствует более высокий показатель давления.

Горизонтальная схема разводки двухтрубного типа с принудительной циркуляцией наиболее популярная.
Она бывает трех разновидностей:

с лучевым распределением (1);
с попутным перемещением жидкости (2);
тупиковой (3).

Вариант с лучевым распределением состоит в соединении каждой батареи с котлом. Такой принцип работы наиболее удобный. Тепло равномерно распределяется во всех помещениях.

Вариант с попутным движением жидкости довольно удобный. Все магистрали, идущие к радиаторам обладают равной длиной. Регулировка такой системы достаточно простая и удобная. Для монтажа данной разводки нужно приобрести значительное количество каналов.

Последний вариант реализовывается путем использования небольшого числа каналов. Минус — значительная длина контура от дальней батарее, что усложняет регулировку функционирования системы.

Опрессовка отопления

Опрессовка отопительной системы проводится, как правило, в конце отопительного сезона, ближе к апрелю. Как было сказано прежде, начать нужно с проверки состояния запорной арматуры, стояков и самого трубопровода, дабы предотвратить утечку. Следует помнить о том, что подготовку к работе на тепловом узле нужно провести после подготовки отопления, так как промывку непосредственно теплового узла стоит проводить при более высоком давлении, нежели в системе.

Гидропневмоиспытание состоит из следующих действий:

наполнение всей системы водой;

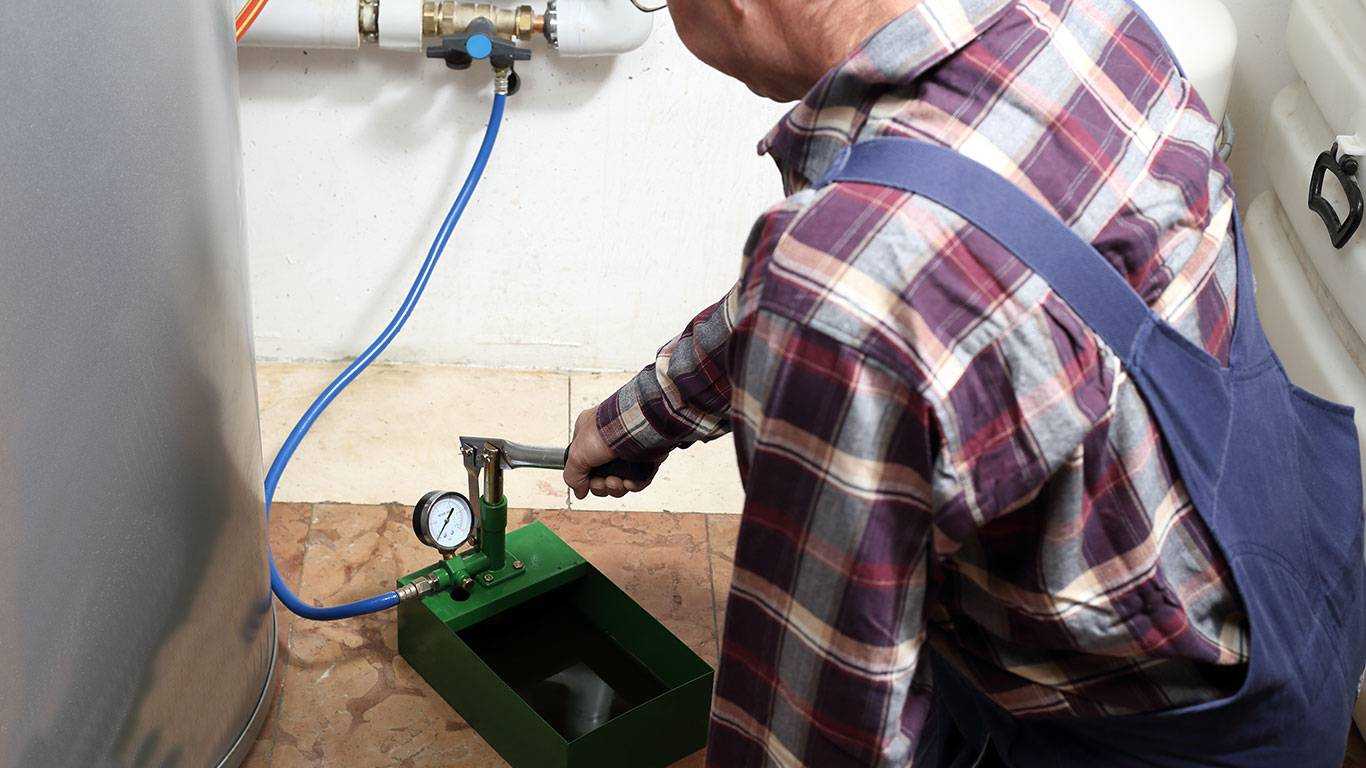

подключение пресса для опрессовки отопления;
проверка показателей манометра.

В случае когда на протяжении 30 минут после того момента, как насос был подключен для работ, прибор не изменил показателей давления, систему можно считать готовой к работе. Если прибор показывает уменьшение давления, из этого следует, что происходит утечка. В этом случае необходимо срочно устранить источник проблемы и заново начать опрессовку. Процесс гидроопробкования узла следует проводить обособленно под давлением в 1МПа.

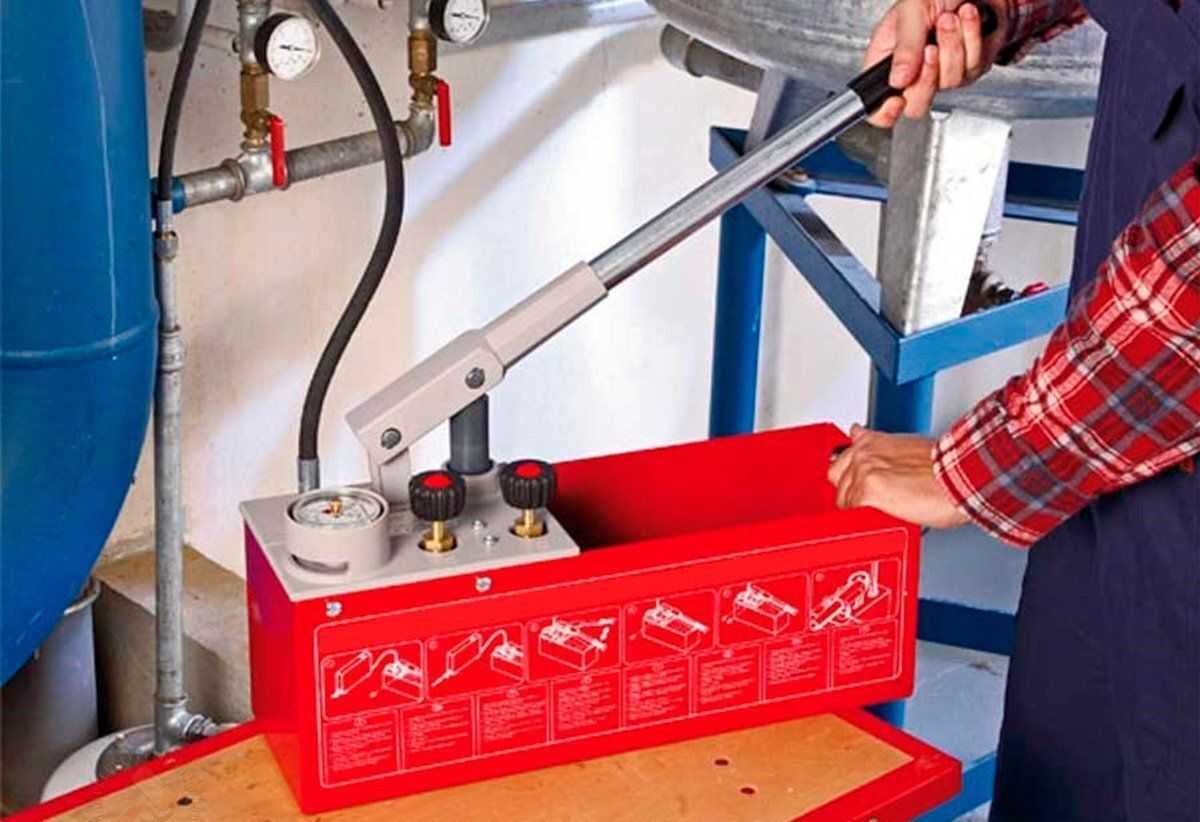

Для опрессовки системы отопления можно воспользоваться как ручными, так и электрическими насосами. Затем лицо, которое представляет теплосеть, заполнит бланк акта, образец которого должен иметься у него в наличие.

Следом инспектор проверит теплоноситель на жесткость (не более 95 единиц), взяв пробу воды из крана и определив содержание в ней таких химических элементов, как калий и магний. Если результат соответствует вышенаписанной норме, то отопление готово к работе.

Если манометр не менял свои показания полчаса – опрессовку можно считать завершенной. Нажмите на фото для увеличения.

Проводить данные работы отопительной системы обязуются учреждения, организации и предприятия, которые используют здание в качестве рабочего места и не только. Примером тому может послужить то, что в жилых домах данную профилактику проводят представители коммунальных служб. Собственноручно проводить опрессовку не рекомендуется.

Для проведения данной профилактики следует вызвать знающего специалиста, у которого при себе имеется специальное для этого оборудование. В каждом здании на магистрали установлен спускной кран на элеваторном и тепловом узлах, через который система отопления имеет возможность заполняться теплоносителем и даже сливать его.

Благодаря наличию верхних точек воздух можно выпустить посредством воздухоотводчиков. Следом к крану, о котором говорилось выше, специалист подключит опрессовочный насос.

Видео на тему

Опрессовка водоснабжающих сетей проводится для того, чтобы проверить их функциональность и выявить слабые места. Своевременно устранив все неполадки, вы обеспечите работоспособность трубопровода и избежите серьезных поломок.

Необходимость гидравлических испытаний

Опрессовка позволяет выявить протечки в системе

Операция выполняется на небольшом отрезке магистрали, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с критическим. В ответвление накачивается большой объема сжатого воздуха или запускается водный поток под напором. Если ветка выдержит это испытание и сохранит герметичность, она признается годной для дальнейшей эксплуатации. На прорыв укажет падение давления на манометре.

Гидравлическим испытаниям обязательно подвергают:

только что созданные магистрали;
отремонтированные сети;
пластиковые трубопроводы после чистки;
трубные отрезки после замены поврежденного участка или установки муфты, тройника;
водопроводные трубы в квартире после подключения водосчетчиков;
системы отопления перед отопительным сезоном.

Подготовка к процедуре

Перед испытаниями необходимо осмотреть трубы на предмет явных дефектов и устранить их. Также потребуется удалить теплоноситель из систем отопления.

Дальнейшие действия следующие:

Промывка магистрали для ликвидации окалины, коррозийных и органических наростов.
Оценка состояния внутренней поверхности труб.
Монтаж невозвратного клапана и манометра, если они идут в комплекте с напорным оборудованием.

Невозвратный клапан требуется для удержания рабочей среды в сети.

При подготовке к процедуре важно также правильно выбрать насос. Маломощное напорное оборудование увеличит время тестирования, что может привести к искажению результатов. Агрегаты бывают ручными и электрическими

Подходящий нужно подбирать, исходя из объемов тестируемых магистралей

Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей.

Порядок проведения работ

Опрессовку домашнего водопровода можно провести самостоятельно.

Герметизируйте тестируемый отрезок магистрали. Для этого перекройте запорную арматуру в конце и начале участка.
Отключите элементы системы, не рассчитанные на испытательное давление – предохранительные клапаны и другую арматуру, котел, бойлер, расширительные баки.

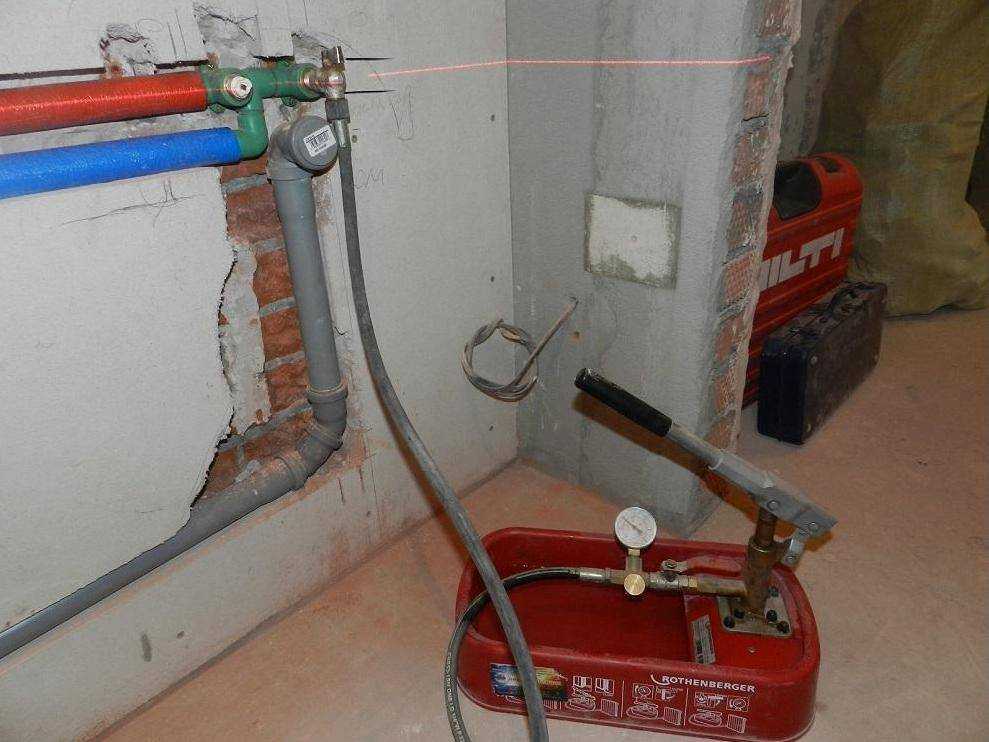

Подключите напорное оборудование. Насос подсоединяется к патрубку крана горячей или холодной воды. В отопительных сетях – к кранику радиатора.
Закачайте воду или воздух сквозь обратный клапан.

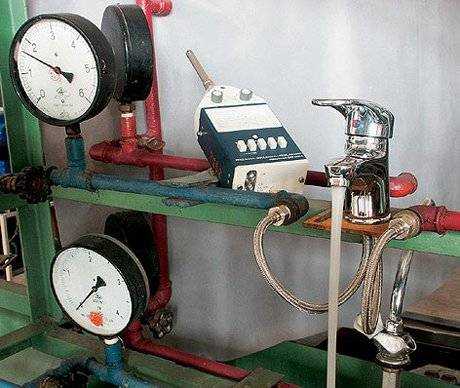

Контролируйте давление с помощью манометра. Для чугунных труб оно должно быть 1,5 атмосфер, для безнапорных пластиковых изделий – 1,5–2, для напорных – 10–15. При проверке сетей отопления в частных домах достаточно 2 атмосфер.
Отключите опрессовщик и зафиксируйте первичное значение на измерительном приборе и оставьте систему на 6–8 часов.

По истечении контрольного времени необходимо сравнить первоначальный показатель с текущим результатом. Если первый окажется ниже, в системе водоснабжения есть неполадки.

СНиП и меры безопасности

Опрессовка трубопровода водой либо воздухом регламентируется строительными нормативами:

СНиП 3.05.01-85 посвящен коммуникационным сетям;
СНиП 3.05.04-85 – наружным магистралям;
СНиП 41-01-2003 – работе отопительных и вентиляционных систем.

В этих документах указан порядок проведения гидравлического тестирования, прописаны технологические схемы этого процесса и правила безопасности.

Самым главным является контроль за показателями давления во время тестирования. При их избыточной величине возможно разрушение деталей магистрали. Чтобы застраховаться от этого, стоит использовать опрессовщик со специальным ограничителем.

Практически любое вмешательство в водоснабжающие и отопительные системы подразумевает, что после этого будет проведена опрессовка. Она позволит выявить все слабые места, которые визуально отыскать невозможно.

Чтобы система отопления не отказала в самый напряженный момент, отопительный сезон прошел без проблем, необходимо периодически проверять состояние оборудования, выявлять все изношенные детали. Такая проверка называется «опрессовка системы отопления», проводится она по определенным правилам.

Пневматическое испытание отопления

В некоторых случаях невозможно соблюдение основных условий для проведения гидравлического испытания отопительной системы. Подобная ситуация может возникнуть после выполнения ремонтных работ в зимний период, когда температура окружающей среды будет ниже +5°С. Тогда следует составить акт пневматического испытания системы отопления.

Его суть заключается в создании давления 100 кПа в магистралях отопления. При этом в течение 10 минут уровень его понижения не должен превышать 10 кПа. Для проверки этого следует использовать манометры с классом точности 2,5 и ценой деления не более 5 кПа. Все характеристики оборудования могут присутствовать в акте пневматического испытания системы отопления.

Для полимерных трубопроводов не рекомендуется проводить подобные проверки. Однако нормами допускается испытание систем отопления воздухом из полипропилена или металлопластика в следующих случаях:

Технические условия не позволяют заполнение жидкостью. Чаще всего это связано с использованием антифриза;
Температура окружающей среды ниже 0;
Временно нет теплоносителя в требуемом объеме.

Основной проблемой при проведении испытания системы воздушным способом является поиск мест потери герметичности. Если во время процедуры было замечено резкое снижение давления – рекомендуется выполнение зональной проверки участков. Только так можно определить место возможной протечки. Поэтому предпочитают гидравлический метод, как более удобный.

По окончании составляет акт пневматического испытания отопительной системы, в который вносят результаты.

Схема проведения

Опрессовка может проводиться разными способами. Однако, базовая схема всегда остается неизменной. Рассматривать опрессовку централизованных сетей незачем, поскольку ее выполняют специалисты.

Рассмотрим пневматическую проверку домашней автономной системы.

Выполняются следующие действия:

Отключение или отсечка источника теплоносителя. Отключают тепловой генератор (котел), перекрывают подачу теплоносителя в систему;
Сливают теплоноситель;
Заполняют контур водой с температурой не выше 40 °С, с помощью кранов Маевского сбрасывают воздух;
Подключают компрессор, запускают его и доводят давление до 1 Ат. Осматривают систему, возможно, имеются протечки;
Поднимают давление до максимально возможного уровня. Выдерживают 15-30 минут, постоянно контролируя наиболее слабые участки системы. Кроме этого, проверяют показания манометра на компрессоре — они должны быть неизменны;
Если никаких проблем не обнаружено, давление плавно сбрасывают, систему вновь заполняют теплоносителем и приступают к эксплуатации.

Все обнаруженные проблемы фиксируются визуально и письменно, после чего устраняются. По завершении ремонтных работ вновь производится опрессовка. Если она не покажет наличия протечек и свищей, систему сдают в эксплуатацию.

Опрессовка — обязательная испытательная процедура для системы отопления

Во время проведения этих мероприятий неповрежденные детали системы, обладающие требуемым запасом прочности, никак не пострадают. А вот слабые места, например, источенные длительной эксплуатацией трубы или плохо смонтированные, негерметично «запакованные» соединительные узлы, при подаче в систему высокого давления сразу же проявят себя.

Автономную систему отопления, установленную в квартире многоэтажного дома, в некоторых случаях рекомендовано проверять компрессором с помощью пневматической опрессовки, во избежание просачивания воды на нижние этажи.

Видео: для чего нужна опрессовка отопительной системы дома

Последовательность работ

При проведении работ необходимо учесть характерные особенности имеющейся отопительной системы, чтобы правильно определить, какое давление может быть применено во время опрессовки. К таким параметрам относятся:

— тип разводки системы отопления.

— характеристика имеющихся труб, то есть их возраст, толщина стенок, материал, из которого они изготовлены;

— количество этажей в здании;

— характеристики запорной арматуры.

После того как основные параметры уточнены, можно приступать к проведению основных контрольно-проверочных мероприятий, которые суммарно включают в себя:

— подготовку оборудования;

— слива старого, подлежащего замене теплоносителя;

— закачка проверочной жидкости и создание необходимого давления в отопительной системе;

— завершающая промывка, заполнение системы штатным теплоносителем;

— составление необходимых документов о проведенных работах.

Если во время проведения перечисленных этапов обнаружатся поврежденные участки системы, то необходимо будет остановить испытания и приступить к устранению выявленных изъянов. После ремонта и герметизации непрошедших испытаний участков, комплекс опрессовочных мероприятий проводятся заново. Если после этого повреждений обнаружено не будет, то система считается исправной, успешно прошедшей испытательные процедуры.

Важность предварительной промывки труб

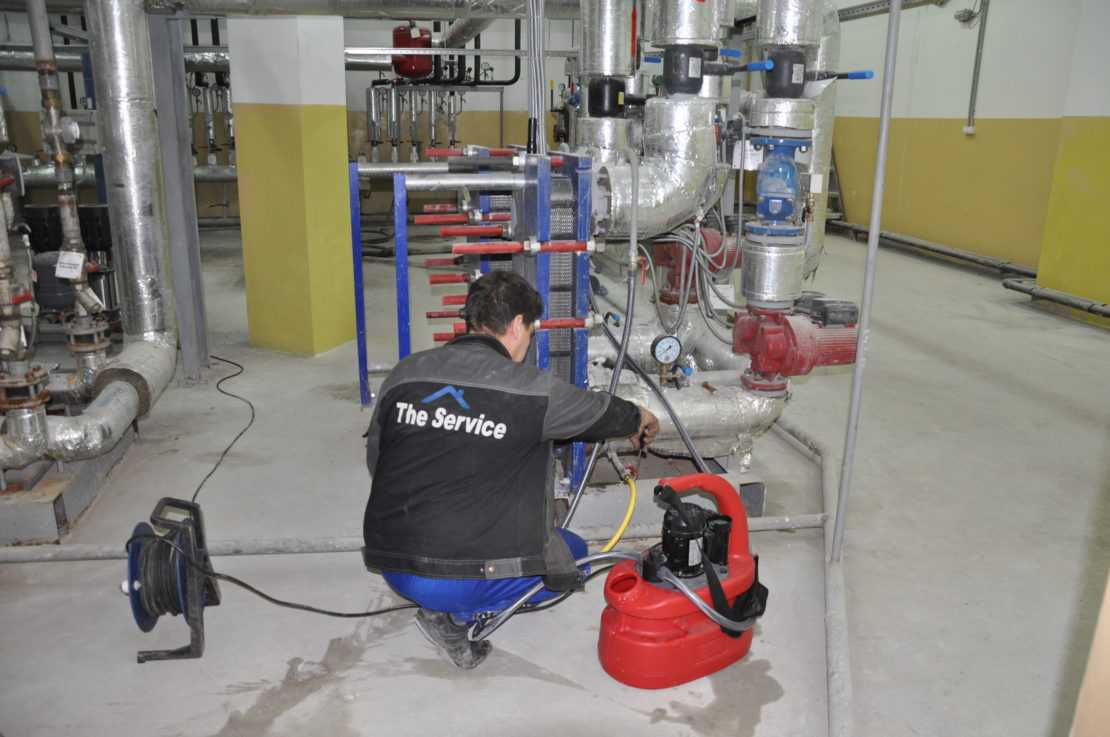

Начиная мероприятия по промывке и опрессовки отопительной системы, в первую очередь необходимо отключить ее от подачи воды и удалить теплоноситель.

Перед тем как проводить испытательные процедуры на системах, которые уже эксплуатировались в течение определённого времени, рекомендовано произвести промывку труб отопительного контура. Эта операция может быть выполнена разными способами, но главная ее цель состоит в очистке внутренних поверхностей труб от наросшей за время эксплуатации отопительной системы накипи, ржавчины, солевых и других отложений.

Удивительно, но даже тонкие наросты, не более 1 – 1,5 мм, уже снижают эффективную теплоотдачу приборов отопления на почти 15%. Кроме того, они уменьшают проходной диаметр труб, замедляя циркуляцию теплоносителя, существенно увеличивая ненужную нагрузку на насосное оборудование, на котлы отопления – все это дает очень значимый перерасход энергоносителей, сказываясь на экономичности системы обогрева дома. Поэтому их необходимо регулярно удалять, иначе разбалансированность системы отопления отразится на кошельке владельцев дома или на уровне комфорта в помещениях. Например, батареи могут прогреваться неравномерно, так как в некоторые их отделы теплоноситель не сможет попасть из-за образовавшейся накипи.

Ценовая категория

Она зависит от следующих причин:

Длины (внутренняя величина) конструкции;
Возраста структуры и положения входящих в строение сегментов (объема коррозии, также грязевого и солевого наслоения);
Класса эксплуатируемой оснастки;

Стоимость у разных производителей этой операции даже в 1-м городе может различаться, примерно в три раза. Подешевле, проведение ее будет у частных групп или специалистов.

Обычно, за очищение и опрессовку сооружения, площадь которого около 400 квадратных метров (2-х этажное), подрядчики берут от 8-16000 рублей.

Некоторые подрядчики определяют ценовую категорию на единицу величины (200-250 рублей/кубометр) либо времени (800-1000 рублей/час).

Так и выполняется процедура.

Особенности и порядок проведения опрессовки

Итак, как опрессовать систему отопления? В процессе проведения гидравлических испытаний опрессовочное давление бывает разным и зависит от назначения сетей и типа установленного оборудования:

узел вода тепловых сетей в дом опрессовывают при 16 атмосферах;
устройства отопления вентиляционной системы и ИТП испытывают при давлении в 10 атм.;
коммуникации отопления в многоэтажном доме опрессовывают при 10 атм.;
отопительные магистрали и приборы в частных сооружениях проверяются при 2-6 атмосферах.

Новые отопительные сети в только что построенном сооружения испытывают при давлении, превышающем в 1,5-2 раза рабочее. Если постройка старая, то данный показатель составляет 1,15-1,5 раза. Опрессовка чугунных отопительных приборов проводится при 6 атмосферах, а конвекторов – при 10 атм.

Опрессовочные мероприятия проходят в такой последовательности:

В контур отопления заливают теплоноситель. Если отопительная система работает с использованием антифриза, то ее сначала опрессовывают с водой, а потом со штатным теплоносителем. При подготовке сети к новому отопительному сезону старый теплоноситель полностью сливают, а вместо него заливают чистую воду. При заполнении системы из нее одновременно спускают воздух. Для этого открывают воздухоотводчики на всех стояках или краны Маевского на отопительных приборах.

Затем давление повышают до нужного показателя. При этом постоянно следят за цифрами на манометре. Вместе с этим проводят осмотр оборудования и магистрали на предмет выявления течи. Обязательным предстает осмотр скрытых трубопроводов.
Повышенное давление в контуре поддерживают на протяжении получаса. Если в течение этого времени не обнаружено протечек или снижения давления на манометре, то считается, что система полностью герметичная и успешно прошла испытания. Допустимое понижение показателя составляет не более 0,1 атм., но только при условии отсутствия течи.

При появлении протечек проводят ремонтные работы, а после этого выполняют повторную процедуру опрессовки. После успешного прохождения гидроиспытаний составляют акт. Пример этого документа есть в СНиП.

Что такое опрессовка?

Опрессовкой называют гидродинамические испытания всех приборов сети и отопительных магистралей. Для этого в трубопроводах искусственного нагнетают и поддерживают на протяжении определенного времени высокое давление. Важным этапом проверки является оценка надежности и прочности всех составляющих элементов сети.

Проверяют следующее оборудование:

теплообменники;
отопительные приборы;
запорная и регулирующая арматура;
трубопроводы;
насосные агрегаты.

Также проверке подлежат важные элементы коммуникаций теплоснабжения:

Котельные.
Воздушно-тепловые завесы.
Трубопроводы подогрева полов и специальные системы, предназначенные для нагревания других важных элементов.
Теплоснабжающие коммуникации приточной вентиляции.
Узлы ввода магистралей отопления в дом.
Индивидуальные тепловые пункты и узлы.
