Особенности монтажа пластикового короба для вытяжки
Монтаж пластикового короба легко выполнить самостоятельно, без привлечения специалистов. Однако для эффективной работы системы, лучше воспользоваться услугами профессионалов
При выполнении монтажа важно соблюдать определенные правила. Во-первых, чтобы система вентиляции работала с максимальной производительностью, протяженность участка воздуховода должна быть минимальной. Оптимальным считается расстояние не более 3 м
Это зависит от размещения вентиляционного канала, который располагается вдоль одной из стен или в углу кухни, и места установки вытяжки относительно него
Оптимальным считается расстояние не более 3 м. Это зависит от размещения вентиляционного канала, который располагается вдоль одной из стен или в углу кухни, и места установки вытяжки относительно него.
Наиболее часто встречающимся вариантом является кухня с вентиляционным коробом в углу, фото наглядно это демонстрируют. Здесь целесообразно размещать вытяжку вблизи канала, что избавит от установки длинных воздушных магистралей и уменьшит потери мощности вытяжного устройства.
Во-вторых, чтобы не создавать чрезмерное аэродинамическое сопротивление внутри системы желательно использовать минимальное количество фасонных элементов для изменения направления движения воздушного потока. Чем больше на участке будет установлено колен на 90º, тем выше будет сопротивление в системе, что создаст дополнительный шум при работе вытяжного устройства. Это также приведет к чрезмерному накоплению жира и пыли на внутренней поверхности воздушного короба.
Схема интеграции вытяжки с системой вентиляции помещения
Следует помнить, что полимерные короба обладают низкой степенью огнестойкости. Изделия способны выдерживать температуру не более 50ºС. Поэтому, если необходимо монтировать воздуховод вблизи стояка отопления или другого источника тепла, следует проложить между ними теплоизоляцию, чтобы исключить необратимую деформацию пластика.
Полезный совет! Для создания теплоизоляции лучше использовать пенопласт, имеющий низкую теплопроводность, который не будет создавать дополнительный шум при вибрации пластикового короба.
Участки полимерного воздуховода от вытяжки до вентиляционного канала могут закрепляться разными вариантами. Это зависит от их расположения относительно стен, потолка и шкафов. Здесь следует учитывать все нюансы, чтобы избежать появления шума от вибраций, деформации и провисания вентиляционного короба с возможной его разгерметизацией.
Пластиковый короб, который располагается внутри кухонных шкафов, крепится к их задней стенке при помощи хомутов. Места прохождения короба через стенки фиксируются при помощи пенополистирольных или пенопластовых вставок, что препятствует возникновению шума при работе системы.
Пластиковый воздуховод смонтированный внутри кухонного шкафчика
Если воздуховод располагается над шкафами, его фиксация выполняется при помощи специальных держателей или маленьких саморезов по дереву. Крепление изделия к потолку или стене происходит с помощью держателей, располагаемых на расстоянии 1 м друг от друга. Фиксация осуществляется с использованием специальных хомутов, которые подбираются по размеру и форме вентиляционного короба.
Если вентиляционный короб будет закрыт подвесным или натяжным потолком, его следует надежно закрепить без учета визуального восприятия внешнего вида конструкции и проверить надежность системы крепления при максимальной работе вытяжки.
Полезный совет! Несмотря на то что все пластиковые элементы системы вентиляции плотно прилегают друг к другу, лучше обработать все стыки акриловым или силиконовым герметиком, что предотвратит разгерметизацию вентиляционного короба через некоторое время.
Пластиковые воздуховоды в квартире не только удобны, но их можно стильно обыграть, создав уникальный дизайн
Пластиковые воздуховоды являются удачным решением для обустройства надежной, высокоэффективной системы приточной вентиляции в доме или квартире. А правильно подобранная фурнитура, крепежи и герметик придают конструкции не только привлекательный внешний вид, но и существенно продлевают срок службы системы.
Enter the text or HTML code here
Как рассчитать размеры и сечение
Вентиляционная система помещения обычно состоит из естественной вентиляции, приточной и вытяжной систем. Вентиляция никогда не устанавливается «просто так», а требует тщательного расчета, чтобы был достаточный воздухообмен в помещении, но не образовывались сквозняки и не затрачивались лишние ресурсы.
По стандартным требованиям скорость воздухообмена в помещении должна составлять 60 м³/ч на каждого человека. Однако, имеет значение не только количество человек в комнате, но и ее площадь, поэтому для расчета мощности вентиляции используются два метода:
- По количеству людей.
- По объему помещения.
Рекомендуем ознакомиться: Как врезаться в пластиковую водопроводную трубу: способы и необходимые разрешения
В первом случае используется формула L = N х Lnorm.
- L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
- N – число людей в помещении.
- Lnorm – стандартный расход воздуха на человека (60 м³/ч, во время сна – 30 м³/ч).
Для расчета второго показателя применяется формула L = b х S х H.
- L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
- b – кратность воздуха: для жилых помещений – 1-2, для офисов – 2-3.
- S – площадь помещения (в м²).
- H – высота стен помещения (в м²).
В среднем, для стандартных квартир мощность вентиляции должна составлять 100-500 м³/ч, для частных домов – до 2000 м³/ч, для офисных помещений open-space и торговых центров – до 10000 м³/ч.
Площадь воздуховода рассчитывается по формуле Sc = L х 2,778 / V.
- Sc – размер сечения провода, который необходимо использовать (в см²).
- L – мощность вентиляции, расход воздуха (в м³/ч).
- V – скорость воздуха в воздуховоде (в м/с).
- 2,778 – константа.

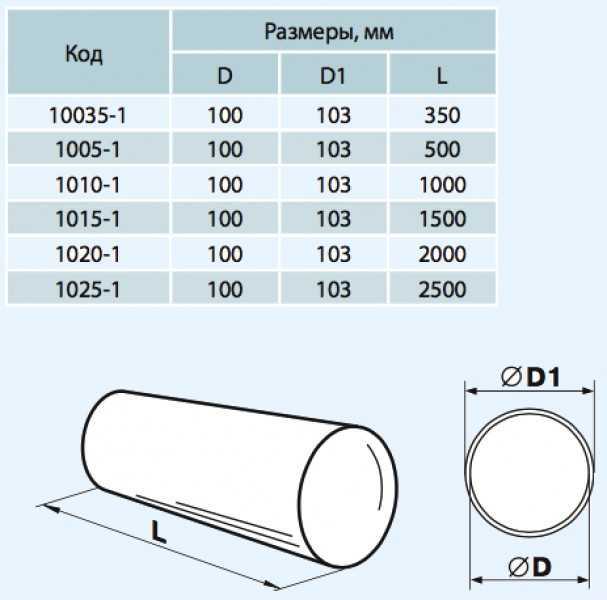

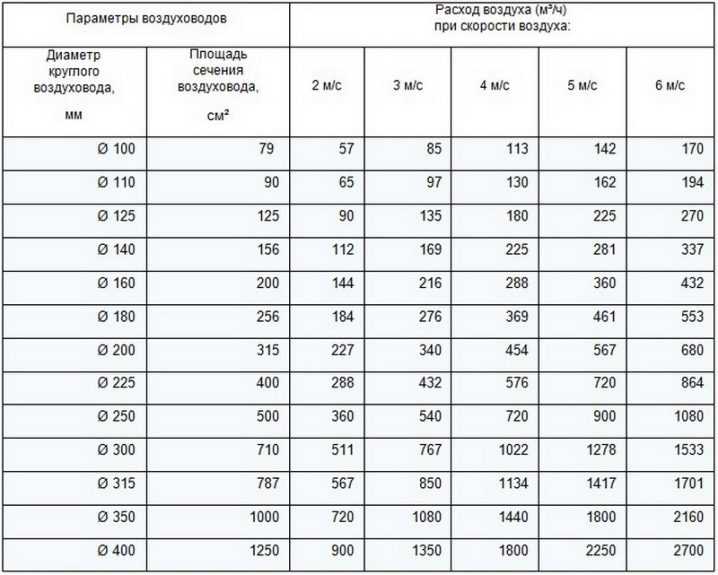

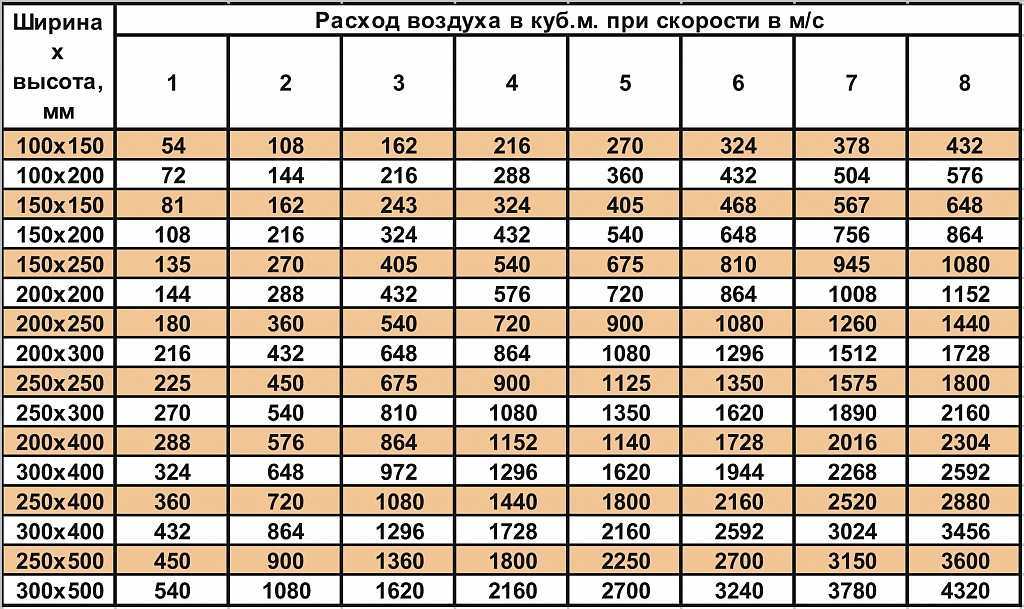

Существуют стандартные сечения пластиковых труб, используемых в вентиляционных системах. Круглые трубы для бытового использования имеют 100-200 мм в диаметре, но в производственных помещениях и цехах применяют трубы до 2400 мм в поперечнике.
| d круглого воздуховода, мм | Размеры прямоугольного воздуховода, мм | |
| Sc – площадь сечения воздуховода, см2 | ||
| 100 | 80х90 | 72 |
| 63х125 | 79 | |
| 63х140 | 88 | |
| 110 | 90х100 | 90 |
| 80х140 | 112 | |
| 125 | 100х125 | 125 |
| 100х140 | 140 | |
| 140 | 125х125 | 156 |
| 90х200 | 180 | |
| 160 | 100х200 | 200 |
| 90х250 | 225 | |
| 180 | 160х160 | 256 |
| 90х315 | 283 | |
| 200 | 100х315 | 315 |
| 100х355 | 355 | |
| 225 | 160х250 | 400 |
| 125х355 | 443 | |
| 250 | 125х400 | 500 |
| 200х315 | 630 | |
| 300 | 200х355 | 710 |
| 160х450 | 720 | |
| 315 | 250х315 | 787 |
| 350х355 | 887 | |
| 350 | 200х500 | 1000 |
Рекомендуем ознакомиться: SML труба и безраструбная чугунная канализация

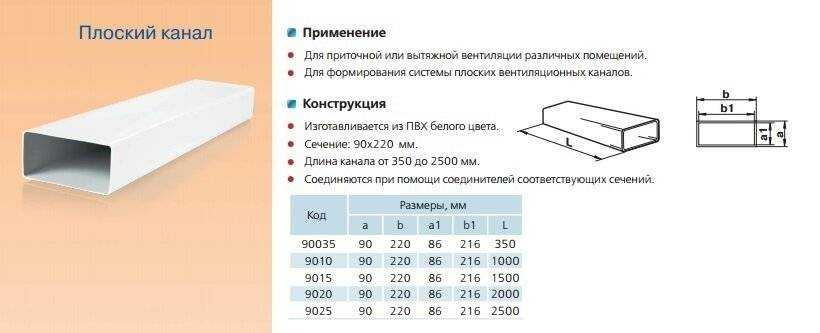

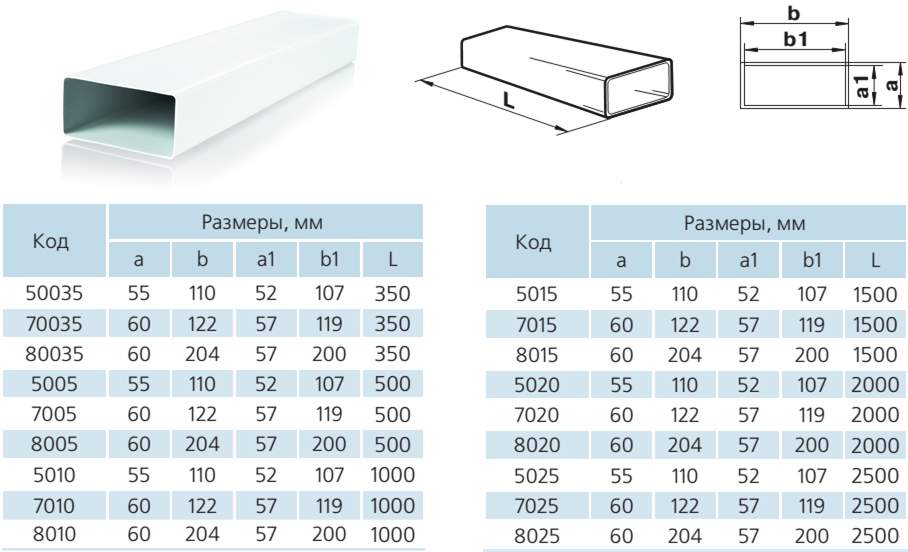

Прямоугольные воздуховоды в большинстве своем имеют стандартные размеры, но по спецзаказу можно изготовить изделия по индивидуальным замерам.
Особенности пластиковых труб
Под общим названием «Пластиковых», подразумевается один из материалов, изготовленных из различных полимеров:
- Поливинилхлорид (ПВХ).
- Полиэтилен.
- Полипропилен.
- Фторопласт (ПВДФ).
Рассмотрим характеристики каждого из перечисленных видов.
ПВХ – наиболее распространённый материал. Он недорогой, легко поддаётся монтажу, не портится под воздействием солнечных лучей. Рабочие пределы температуры для него 0 – 70°C со знаком плюс (экстремальный минимум -20°C).
Полиэтилен покрывается антистатиком. Его можно использовать и на холоде, поскольку пределы рабочих температур полиэтилена от -40 до +80°C. Характерный тёмный цвет придают вещества, защищающие от ультрафиолета.
Полипропилен не боится контактов с агрессивными средами, покрывается антистатиком, бывает негорючим. Не используется на холоде, поскольку становится хрупким, но вполне пригоден для жарких помещений, так как температурный диапазон полипропилена 0 – 98°C со знаком плюс.
Фторопласт наиболее устойчив к различным воздействиям. Устанавливать их можно в помещениях с экстремальными температурами и на транспортировку потоков с агрессивными компонентами. Температуры, которые выдерживает материал от -40°C до +140°C.
Характеристики и плюсы пластиковых труб:
- длительный срок использования;
- гладкая внутренняя поверхность, а значит, хорошее прохождение потока;
- отсутствие отложений, не подверженность коррозийным процессам;
- низкий уровень шума;
- лёгкий вес;
- прочность;
- простота монтажа;
- токсическая безопасность;
- не требуется окраска;
- стоимость (ПВХ – наиболее недорогой вариант, который дешевле полиэтилена и металла).
После обработки антистатическими веществами, пластиковые трубы гораздо меньше притягивают к себе пыль, а это позволяет сэкономить на обслуживании вентиляционной системы.
Существуют также пластиковые воздуховоды с круглым и с прямоугольным сечением, так что есть возможность выбрать тот, который лучше подойдёт к интерьеру и условиям. Из маркировки на поверхности квадратной трубы можно не только узнать ширину и высоту её сечения, но какому диаметру круглой трубы она соответствует.
По многим показателям пластиковые трубы превосходят оцинкованные короба.
Отдельно стоит сказать о гибких воздуховодах, которые представляют собой союз из слоёв пластика, алюминиевой фольги и стального каркаса. Рабочие температуры таких полиэфиров -50 +70°C.
Главный недостаток – такие трубы не обеспечивают должной аэродинамики. Внутри поток встречается с неровной поверхностью, теряет скорость и создаёт шум. Но если предполагаемая скорость воздуха не будет превышать 3 м/сек (как в кухонных вытяжках), то вполне можно рассмотреть и гибкий вариант. Монтировать, во всяком случае, его будет проще.
Методы крепления воздуховодов
Крепят воздушные рукава чаще всего к потолку или стенам помещения, а технология крепления зависит от их типоразмеров и конфигурации.
По профилю сечения они подразделяются на прямоугольные и круглые отводы. Методы крепления применяют к ним разные.
Для крепежа прямоугольных каналов используют технологию с применением:
- Шпильки и профилей Z и L-образных форм.
- Шпильки и траверса.
Используют данные методы при монтаже тяжелых конструкций.
Для каналов круглого сечения применяют:
- Хомут и шпильку.
- Перфоленту и хомут.
Подобные способы крепежа распространены при сборке небольших систем.
Виды соединения металлических воздуховодов
Круглые отводы монтируются на следующих соединениях:
Для прямоугольных каналов используются:
Наряду с ними применяются классические соединения раструбом и сваркой.
Монтажная шина еврошина
Как правило, прямоугольные воздуховоды и фасонные детали стыкуются фланцевыми соединениями, созданными на основе монтажной шины. Другие названия этой уникальной конструкции – «еврошина», шинорейка.
Представляет она собой профиль L-образной конфигурации, благодаря которой стороны короба жестко фиксируются во фланце.
Изделие производится шириной 20 и 30 мм. Для создания фланца шинорейка нарезается по размеру на четыре части, собирается с помощью уголков, вставляется в отвод и прикрепляется к нему саморезами или болтами.
Места сопряжения стыкуемых фланцев по периметру прокладывают уплотнителем или смазывают герметиком. Прилегающие фланцы соединяют между собой болтами. Для придания дополнительной плотности прилегания устанавливают через каждые 50 см по периметру узла зажимные скобы (струбцины).
Монтажные шины обеспечивают герметичное соединение, создают дополнительную жесткость в вентиляционной конструкции.
Ниппель и муфта
Эти виды соединения используются в работе с круглыми вентиляционными трубами на прямолинейных участках.
Ниппель представляет собой отрезок трубы, середину которого опоясывает выпуклое ребро.
Деталь вставляют в трубу, где она фиксируется этим выступом. На неё надевается следующий сегмент вентиляционной системы. Стыковочный узел обклеивается алюминиевым скотчем.
Муфта по сути является внешним ниппелем и отличается от него только бортиком, выступающим внутрь, и размером сечения: оно больше диаметра трубопровода. Соответственно, муфта надевается на стыкуемые отводы с внешней стороны и закрывает место сопряжения.
Схема муфтового соединения
Реечное
Реечный способ состыковки используют при монтаже прямоугольных воздуховодов, длина сторон которых составляет 40 см и меньше.
Примыкающие торцы каналов с отгибами бортов соединяют, в изгибы вставляют рейку и загоняют её на всю длину сторон. Затем стык уплотняют молотком. Способ востребован в местах, ограниченных высотой.
Недостатком реечных стыков является утечка воздуха через них. Чтобы улучшить герметичность узла, применяют уплотняющие материалы из резины или полимера.
Особенности определения длины вентиляционных труб
Еще одним важным параметром при проектировании систем вентиляции является длина наружной трубы. Она объединяет все находящиеся в доме каналы, по которым осуществляется циркуляция воздуха, и служит для его вывода наружу.
Расчет по таблице
Высота вентиляционной трубы зависит от ее диаметра и определяется по таблице. В ее ячейках указано сечение воздуховодов, а в столбце слева — ширина труб. Их высота указывается в верхней строке и обозначается в мм.
Подбор высоты трубы вентиляции по таблице
При этом нужно учитывать:
- Если вентиляционная труба находится рядом с дымовой, то их высота должна совпадать, чтобы избежать проникновения дыма внутрь помещений во время отопительного сезона.
- При расположении воздуховода от конька или парапета на расстоянии, которое не превышает 1,5 м, его высота должна быть больше 0,5 м. Если труба находится в пределах от 1,5 до 3 м от конька крыши, то она не может быть ниже его.
- Высота вентиляционной трубы над крышей плоской формы не может быть меньше 0,5 м.

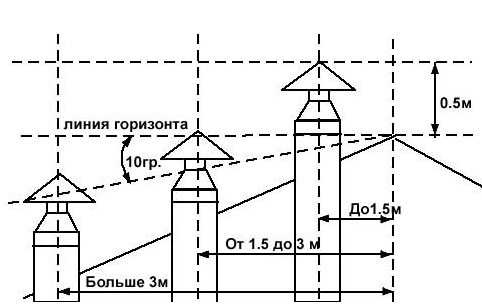

Расположение вентиляционных труб относительно конька крыши
Использование программного обеспечения
Пример расчета естественной вентиляции с помощью специальных программ
Расчет естественной вентиляции менее трудоемок, если воспользоваться для этого специальной программой. Для этого сначала определяется оптимальный объем притока воздуха, в зависимости от назначения помещения. Затем на основании полученных данных и особенностей проектируемой системы делают расчет вентиляционной трубы. При этом программа позволяет учитывать:
- среднюю температуру внутри и снаружи;
- геометрическую форму воздуховодов;
- шероховатость внутренней поверхности, которая зависит от материала труб;
- сопротивление движению воздуха.
Система вентиляции с трубами круглого сечения
В результате получают необходимые размеры вентиляционных труб для сооружения инженерной системы, которая должна обеспечивать циркуляцию воздуха в определенных условиях.
Правильный расчет параметров вентиляционных труб позволит спроектировать и построить эффективную систему, которая даст возможность контролировать уровень влажности в помещениях и обеспечит комфортные условия для проживания.
Источник
Основные характеристики пластиковых воздуховодов
Воздуховоды из пластика оптимальны для обустройства вентиляционной системы в помещениях, рассчитанных на постоянное пребывание людей. Найти нужный размер не составит труда: производители предлагают широкий модельный ряд.
Размеры сечения пластиковых воздуховодов для офисов, квартир и частных домов варьируют от ста до пятисот миллиметров. Небольшой вес позволяет собирать элементы системы одному человеку, без посторонней помощи.
Сравнение с другими материалами склоняет чашу весов в пользу пластика, воздуховоды из стали весят почти в два, а асбестоцементные — в три раза больше, соответственно, монтаж потребует больше времени и сил.
Современные технологии производства полимерных вентиляционных труб позволяют сделать их внутреннее покрытие идеально гладким. Дополнительно каждая пластиковая труба для вытяжки подвергается антистатической обработке.
В результате в процессе эксплуатации не образуется статический заряд, поэтому частицы пыли не притягиваются к поверхностям трубы, просвет не сужается и не уменьшается тяга. Благодаря этому конструкция не нуждается в постоянной чистке.
При монтаже пластик можно легко разрезать ножовкой на отрезки необходимой длины. Если потребуется собрать длинную конструкцию, отдельные секции можно стыковать путем нагрева торцов.
Такое соединение обеспечивает полную герметичность воздуховода. Физические свойства материала обеспечивают практически полную бесшумность работы вытяжки.
Упрощают сборку системы нужной конфигурации дополнительные фитинги, доборные элементы, переходники из разных материалов.
Есть ряд ограничений по использованию полипропиленовых воздуховодов: их нельзя устанавливать в помещениях с открытым огнем, высокой температурой воздуха, например, в саунах.
Нагрев труб до 166-190 °С вызывает деформацию стенок, что создает препятствия для движения воздушных масс. Возгорание происходит при температуре от 850 °С.
При горении выделяются вредные вещества: стирол, бисфенол. Уровень токсичности отличается в зависимости от вида пластика, но любой из них при горении представляет серьезную угрозу для здоровья.
Классификация воздуховодов
воздуховоды из оцинкованной стали
Воздуховоды устанавливаются в вентиляционных системах самых разнообразных характеристик. Поэтому видов воздуховодов множество, они объединяются на подгруппы по следующим качествам:
- форма сечения (может быть квадратной, овальной, круглой, прямоугольной);
- диаметр сечения (существует стандартный набор диаметров для разных типов сечений, по специальному заказу для вентиляции производятся воздуховоды любых диаметров);
- материал (листовой металл, пластик, металлопласт);
- конструкция (прямошовные или спиральнонавивные);
- жесткость;
- метод крепления (на фланцах или без них);
- вид крепления (отводы, тройники, повороты).
Особенности монтажа
Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.
Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции
Фасонные элементы и крепление к стене и потолку

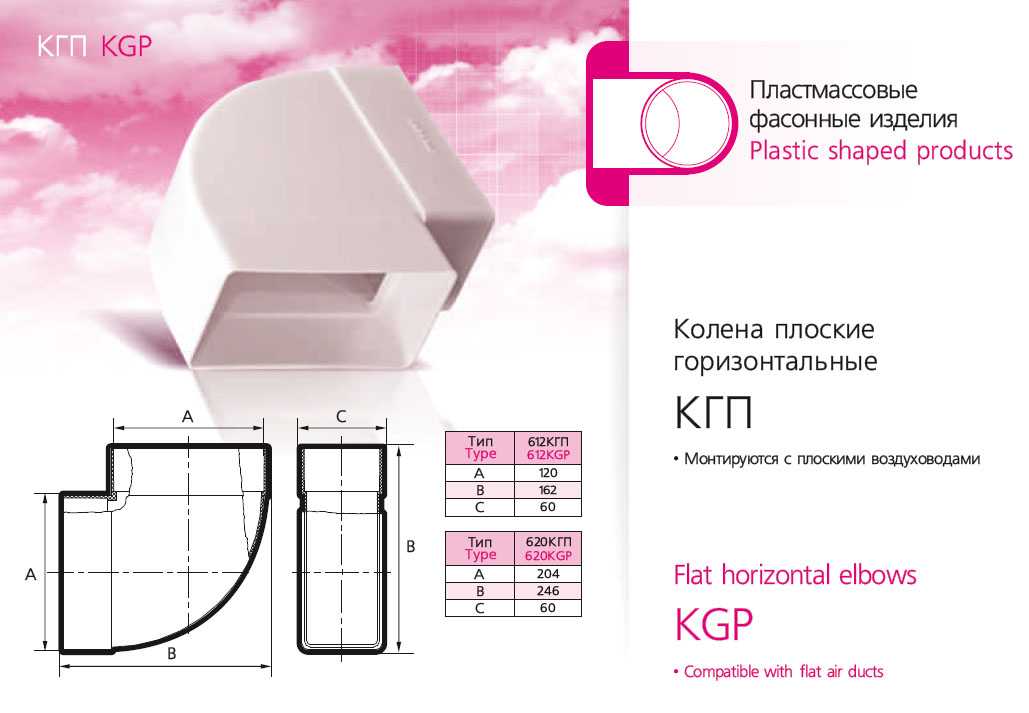

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.
Пример вентиляции из круглых пластиковых вентиляционных труб
Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».
Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.
Особенности сборки
Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.
Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.
Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.
https://youtube.com/watch?v=NBTsJcOpEWU
Присоединение вентиляторов, анемостатов и регулирующих решёток
Для вытяжки воздуха при естественной тяге применяются круглые и прямоугольные решетки. Часть из них имеет ручную регулировку объёма проходящего воздуха.
Для принудительной тяги используются вентиляторы. Большая часть из них устанавливается на входе или выходе вентиляционной системы. Выпускаются также вентиляторы, встраиваемые непосредственно в трубу, имеющие название канальных.
Круглые решетки, анемостаты и внешние вентиляторы имеют с одной стороны круглое присоединение, как у фитинга и входят непосредственно в круглую трубу соответствующего диаметра. Для завершения прямоугольного канала вентилятором используются соединители-переходники с прямоугольной части на круглую трубу, внутрь которой уже входят вентиляторы и воздухораспределительные элементы.
Канальные вентиляторы не имеют декоративного обрамления. С одной стороны они имеют диаметр круглого фитинга, с другой – диаметр трубы. Соответственно, для размещения в трубе, следует из нее вырезать часть, в которую с одной стороны вентилятор входит непосредственно в трубу, а с другой – соединяется с ней через уже известный соединитель СКП.
Схема присоединения оконечных вентиляторов, декоративных и регулирующих устройств к круглым трубам воздуховодной системы дана ниже. Здесь же показана схема перехода на эти элементы с прямоугольных воздуховодов.

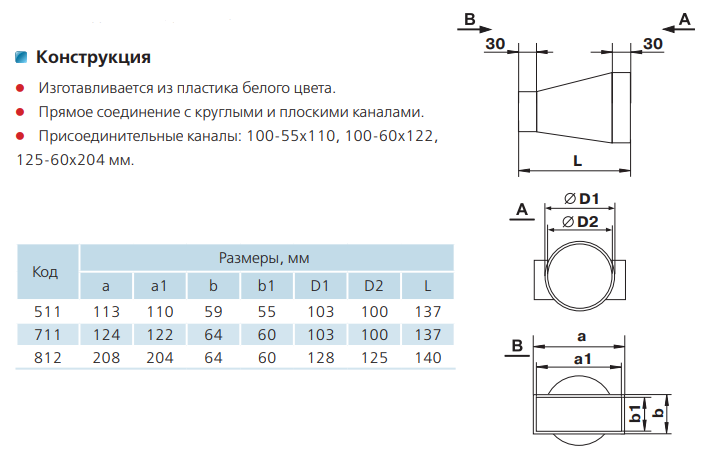

Внешний вид переходников с прямоугольных труб на круглые фитинги показан ниже.
- Переход СПКП с прямоугольной трубы на круглый фитинг, соединитель СКП, вентилятор. Прямоугольная часть стыкуется с трубой напрямую, в круглую входят фитинг, вентилятор.
- Угловой переход СКФП с прямоугольной трубы на круглый фитинг, соединитель СКП, вентилятор.
- Прямоугольный тройник ТФП с фланцевым выходом на круглый фитинг, вентилятор, анемостат. Прямоугольная часть стыкуется с трубой напрямую, в круглую входят фитинг, вентилятор. Соединение с круглой трубой — через соединитель СКП.
Особенности материала
Пластиковые трубы, которые используются для обустройства вентиляционных систем, немного легче своих металлических предшественников, да и диаметр у них существенно больше. У пластика поверхность гладкая, при этом имеется и небольшой коэффициент шероховатости, который составляет порядка 0,05 и его также следует учитывать. У оцинкованных изделий этот показатель больше в два раза. Это говорит о том, что потери касательно давления будут существенно ниже. Если планируется прокладка открытых вентиляционных каналов, то эстетика здесь будет играть далеко не последнюю роль. Пластиковые изделия хорошо вписываются в современный интерьер и выглядят гармонично.
Большим спросом пользуются прямоугольные пластиковые изделия, которые также способствуют сохранению свободного пространства. Металлические трубы будут выглядеть презентабельно только спустя некоторое время после их установки. Со временем поверхность окислится и внешние показатели существенно снизятся. Поливинилхлорид и полипропилен не будут подвержены подобному воздействию, так как на них не влияют щелочи и различные кислоты. Пластиковые изделия рекомендуется устанавливать на предприятиях, связанных с химическим производством. Сталь в таких условиях проживет недолго. Пластиковые воздуховоды прослужат не одно десятилетие, при этом в особом уходе материал не нуждается.
Основные параметры существующих систем
Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.
Правила выбора сечения воздуховода
Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.
Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.
Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.
Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.
Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:
P = S*(M/N)
Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха, увеличению силы трения и, как следствие, к следующим отрицательным эффектам:
- происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
- вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
- в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
- происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.
Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.
Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.
Где можно устанавливать пластиковую вентиляцию
Установка пластиковой вентиляции кажется совершенно логичным действием, так как воздух – это максимально легкая среда, и трубам не приходится выдерживать особых нагрузок. Тем не менее, монтаж пластиковой системы имеет ограничения согласно законодательства РФ: устанавливать вентиляционные системы из пластика можно только в строениях не выше двух этажей, независимо от того, жилые это помещения или нет.
Рекомендуем ознакомиться: Как сделать стол из металлической профильной трубы своими руками
Нельзя ставить пластиковую вытяжку в многоэтажных домах (выше 2-х этажей). Ограничение связано с относительной пожароопасностью пластиковых изделий. В случае возникновения пожара (температура огня превышает +800 — +900°С) все пластмассовые трубы однозначно подвергнутся горению, а сквозной воздуховод будет способствовать распространению огня в другие помещения.
Также иногда у потребителей возникает вопрос, можно ли устанавливать пластиковую вытяжку над печкой, ведь от плиты поднимается горячий воздух. Так как пока воздух от горящего газа или парящей кастрюли дойдет до вытяжки, его температура падает до допустимых значений, следовательно, пластиковая вытяжка над печкой не будет деформироваться.
Расчет вентиляционных каналов
Удаление примесей и загрязненного воздуха – это процедура, позволяющая поддерживать оптимальную влажность в помещениях, устранять неприятные запахи и предотвращающая критическое превышение уровня углекислого газа. Для обеспечения постоянного оттока вредных веществ из помещений создается система воздуховодов с различными параметрами по сечению, высоте и конфигурации. Для кухни, ванной комнаты и подвала предусмотрена вытяжка. Проект обеспечивается притоком свежего воздуха из окон гостиной, специальными отверстиями в стенах или дверях.

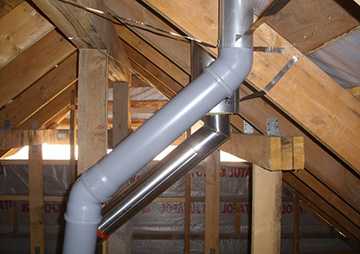

Вентиляция в частном доме из канализационных труб может быть установлена на этапе строительства или возведена как замена изношенной или поврежденной канализации. Для монтажа воздуховодов используются изделия круглого, прямоугольного или квадратного сечения. Размеры воздуховодов должны быть подобраны таким образом, чтобы обеспечить хороший дренаж загрязняющих веществ даже при неблагоприятных погодных условиях.

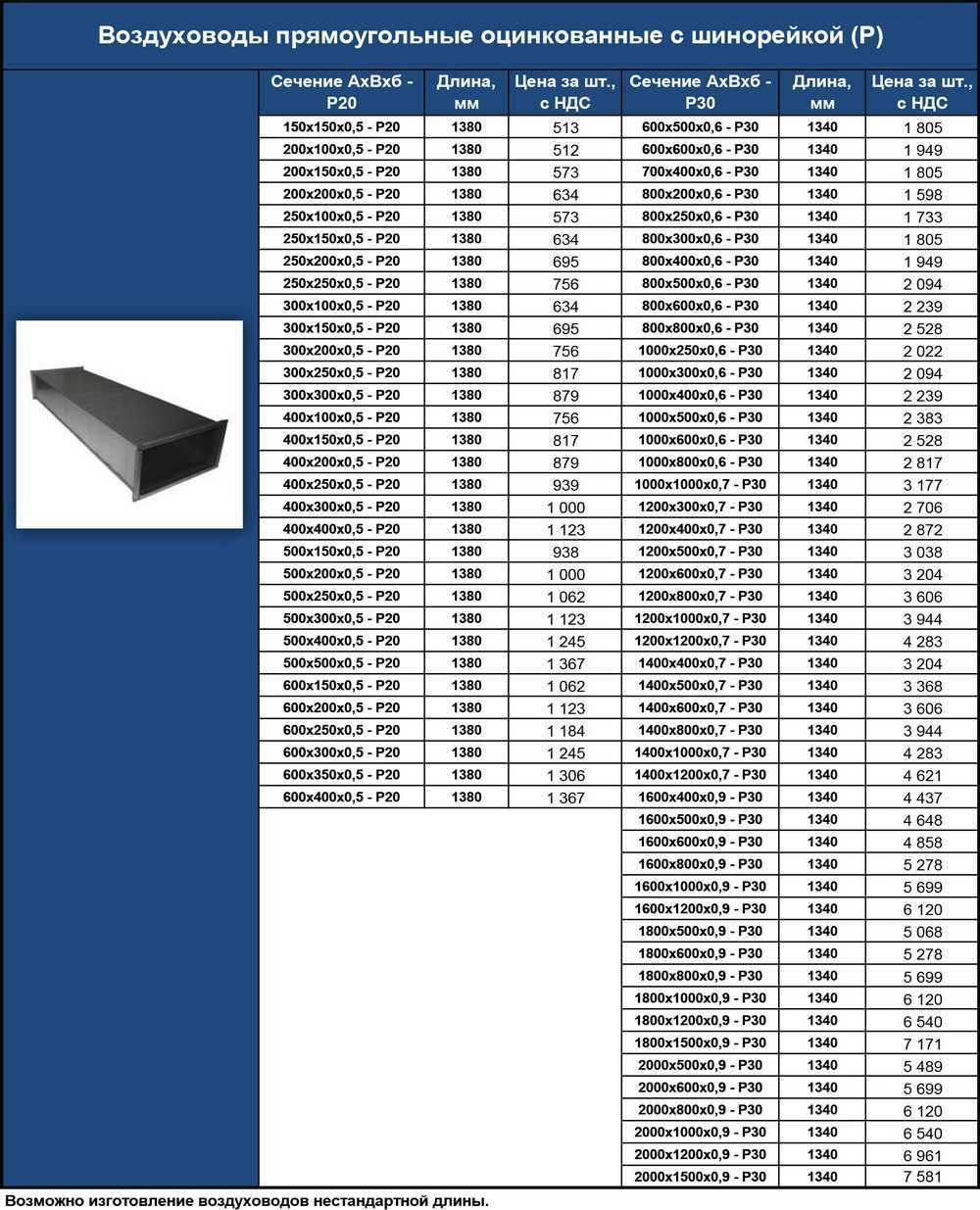

При выполнении расчетов необходимо соблюдать следующие критерии:
- поперечное сечение канала – не менее 100 мм;
- общая длина горизонтальных участков – не более 300 см;
- количество прямых углов – не более 2;
- доступ для очистки каналов;
- пропускная способность воздуховодов должна обеспечивать вентиляцию всех жилых и вспомогательных помещений.
Если ванная комната и кухня находятся далеко друг от друга, запустите их отдельно. Иначе в одной из комнат не будет достаточной осадки.
Самопроветривание, независимо от места установки, должно осуществляться в соответствии с требованиями СНиП 2.08.01-89 с изменениями от 30 апреля 1993 года. № 18-12, № 2 от 11 октября 1994 года. № 18-21 и № 3 от 3 июня 1999 года. № 42.
Система отвода отработанных газов должна устанавливаться с учетом этих положений:
- Установка вентилятора для обеспечения принудительной эвакуации загрязненного воздуха является обязательной. По возможности добавляются функции автоматизации.
- Установка проникающего элемента через крышу для обеспечения его герметичности. Вентиляционная пробка устанавливается за проникающим элементом для защиты канала от атмосферных осадков, мусора и мелких животных.
- Разница в высоте между воздухозаборниками разных приборов не должна превышать 200 см. Запрещено соединять в одну трубу трубы от топочных и отопительных приборов.
- Высота над коньком скатной крыши составляет 50 см и более, а над плоской – 150 см.
- Расстояние до дымохода не менее 200 см. В холодном климате приточно-вытяжная вентиляция изолирована для подогрева поступающего воздуха и предотвращения образования конденсата.
