Рекомендации по монтажу пленочного теплого пола

Подготовка поверхности для пленочного пола

1. Перед началом работ убедитесь, что поверхность пола, на который вы будете укладывать пленку, достаточно ровная. Допустимое расхождение – около двух миллиметров. Если перепады превышают допустимый максимум, стоит избавиться от них путем шлифовки (для бетонной стяжки) или циклевки (для деревянных покрытий).

2. Тщательно очистите пол перед монтажом.

3. Расстелите теплоизолирующую подложку так, чтобы на ней не образовывалось складок, металлизированной стороной кверху.

4. Каждую последующую полосу подложки укладывайте «встык» относительно предыдущей, фиксируя их между собой при помощи обычного скотча.

Когда наша основа готова, давайте приступим непосредственно к монтажу теплого пленочного пола своими руками. Если такая система обогрева является единственным источником тепла в данном помещении, площадь пленочного покрытия должна занимать более 70% от его площади. В обогреваемой комнате достаточно 40–50. От стены до края пленки должно быть расстояние, превышающее 10 сантиметров.

Вернуться к содержанию

Возможные ошибки

Несмотря на простой монтаж ИК теплого пола, новички допускают во время работы некоторые ошибки, негативно влияющие на процесс эксплуатации:

1. Использование пленочного пола во влажных помещениях. При попадании на пленку воды происходит утечка тока, на которую реагирует защитное оборудование. В результате пол не будет работать из-за постоянного автоотключения. Если защиту из схемы исключить, из-за утечки тока изоляция проводки начнет плавиться, а это приведет к замыканию или пожару.
2. Монтаж пленки в стяжку или плиточный клей. Вяжущие или клеящие состав является щелочной средой, которая быстро его разъедает ламинирующий слой. Контакты, находясь в слое стяжки, подвергаются электрохимической коррозии, что приведет к их быстрому разрушению.
3. Прокладка проводов по слою теплоизоляционной подложки. через напольное покрытие на провода передается механическая нагрузка и со временем изоляция перетирается, приводя к короткому замыканию. Под провода в подложке необходимо прорезать канавки. Если толщина подложки более 4 мм, то глубины будет достаточно даже для перехлестов.
4. Некачественное зажимание клипс. Делать это следует специальными обжимными клещами. Но многие мастера из-за их отсутствия используют простые плоскогубцы, которые не обеспечивают достаточной плотности контакта или, наоборот, чрезмерное усилие способствует ломкости подсоединения. Неплотный контакт будет искрить и подгорать, пока совсем не отгорит. В худшем случае искрение контакта может привести как к скачкам напряжения, что опасно для всей внутриквартирной сети и включенной бытовой техники.
5. Не правильная установка клипсы. Соединительная клипса обязательно должна одной стороной заходить внутрь пленки, соприкасаясь непосредственно с медной шиной.

Процесс монтажа

Перед тем, как уложить электрический те плый пол, сначала устанавливается терморегулятор. Его помещают на высоте не менее тридцати сантиметров от пола, на одинаковом расстоянии между нагревательными линиями кабеля. Рекомендуется предварительно сделать углубление в стене для прибора, положить штробу для его провода. Датчик должен находиться в хорошо отапливаемом участке комнаты. Поэтому гофрированная труба с датчиком должна находиться над уровнем пола и быть снабжена заглушкой.

Этот этап непосредственного монтажа нагревателей немного изменяется в зависимости от используемого типа элемента. Рассмотрим все нюансы.

С нагревательным кабелем

Чтобы не перепутать очередность, разберем процесс на шаги.

Этапы работы:

1. Подведение от распределительной коробки к месту установки фазу, ноль и заземление.

2. Образование канавки в стене, в которой будут проходить две трубки. Водной будет располагаться силовые провода нагревательного кабеля, в другой – проводки датчика пола. Вторая должна быть на метр длиннее первой.

3. Выравнивание поверхности пола, затем установка теплоизоляции. Поверх мы размещаем монтажную ленту с шагом в полметра и укладываем кабель. Можно делать это любым типом, но чаще всего применяется «змейка».

4. Протяжка к коробке термостата силовых проводов, соединительная муфта должна располагаться в стяжке. Правильный шаг в укладке кабеля – расстояние между креплениями ленты. Кабели укладывают параллельно.

5. Установка датчика температуры, который необходимо обернуть изолентой, чтобы защитить от попадания строительного раствора.

6. Проверка качества работы. Необходимо измерить сопротивление нагревательного кабеля тестером, допустимая погрешность – 10%.

7. Стяжка. Подробно об этом этапе будет рассказано в отдельном разделе.

Как видите, все очень просто. С такой задачей справится даже новичок.

Применение тепловых матов

Технологически мат является тем же кабелем, присоединенным к изолирующему подстилающему материалу, облегчающему укладку рулонов. Монтаж в этом случае очень упрощен. Процесс аналогичен укладке обычных кабелей, однако существуют ряд особенностей, которые необходимо учитывать.

Наиболее весомые из них:

1. Штробу для размещения датчика нужно делать в стене и на поверхности. Защитная пластиковая труба будет лежать ниже самого мата.

2. После основной подготовки сразу следует перейти к укладке матов. Ширина рулона достигает половины метра. Можно разрезать некоторые части мата, чтобы поменять направление кабелей. Резать проводя нельзя – только саму сетку, на которой специально есть запас для изменения ширины.

3. Замерив нужный участок, необходимо оторвать защитную ленту на нижней стороне мата и размотать рулон, укладывая на чистую поверхность пола.

4. Уложенный мат нужно покрыть слоем плиточного клея. Нагревательный кабель не должен возвышаться над полом. Клей сохнет долго – 3-5 суток.

5. После того, как клей высохнет, можно сразу устанавливать каменную кладку или другое напольное покрытие. Однако чаще всего маты кладут под керамическую плитку.

В данном случае резко снижается стоимость пола с подогревом, потому что при установке матов не требуется дополнительные теплоизоляционные материалы. Монтаж очень простой и занимает от начала до конца всего 7-8 дней. Однако маты имеют единственный минус – такой элемент не может быть единственным источником тепла в комнате.

С нагревательной пленкой

Пленка невероятно тонкая – 0,2-0,5 миллиметров. Нагрев происходит за счет наличия медных проводников и карбоновых вставок, которые выделяют тепло при прохождении через них тока.

Пленочные полы укладываются по такому же принципы, как маты, только мощность системы зависит от финишного покрытия: для ламината достаточно 150 Ватт, для плитки – 200-220 Ватт.

Очередность работы:

1. Термодатчик можно поместить в пластиковой трубе или непосредственно на поверхности пленки – это непринципиально.

2. Укладка теплоизоляции. Желательно применять фольгу, которая будет отражать ИК-излучение, выделяемое данным типом нагревателей.

3. Разложение пленки. Ее можно разрезать в любом месте – это очень удобно.

4. Изоляция медных проводков в месте разреза и на краях пленки. Изолируют с одного конца, к другому будут подключены силовые провода.

5. Укладка декоративного покрытия.

Данный материал считается лучшим вариантом, однако отличается немалой стоимостью самой пленки.

Виды инфракрасного пленочного теплого пола

Несмотря на относительную новизну системы инфракрасного
обогрева, производители предлагают несколько их разновидностей:

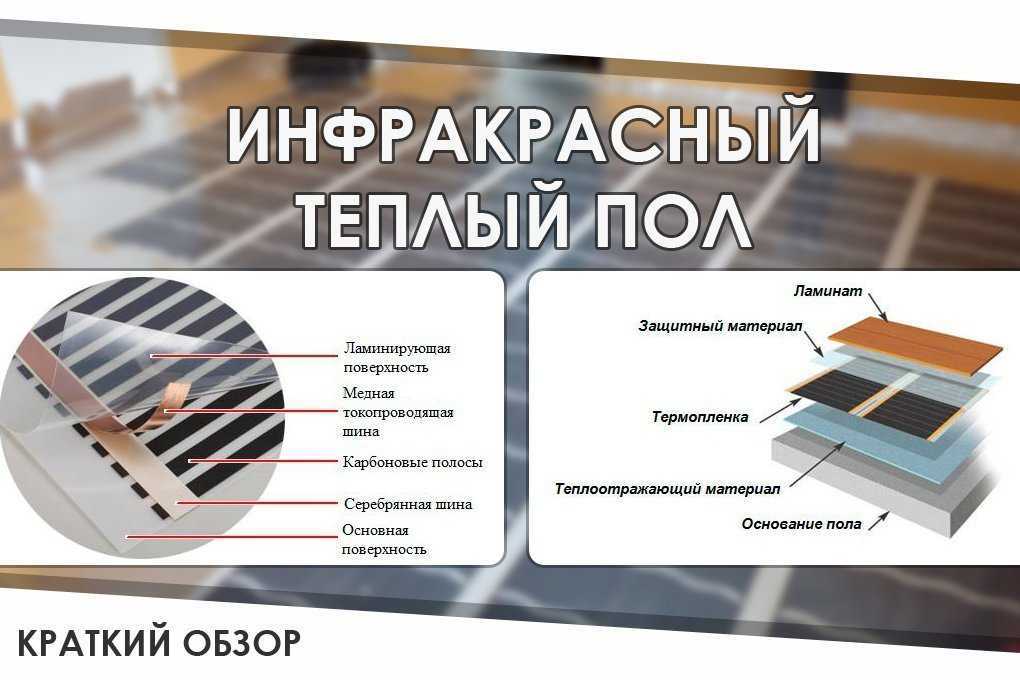

пленочный инфракрасный теплый пол. Сущность этой системы
состоит в том, что нагревательный элемент представляет собой волокно, уложенное
между двумя слоями полимерной пленки. Греющая пленка отличается гибкостью,
прочностью, износостойкостью, к тому же является хорошим диэлектриком.

В свою очередь, пленочный пол имеет свои разновидности. В
основу деления положен состав нагревающего элемента:

• углеродный – карбоново-графитный;
• биметаллический – медь и алюминий.

Первая система получила большее распространение среди
пользователей.

стержневой инфракрасный теплый пол. Особенность системы в
том, что функцию нагревательного элемента выполняют карбоновые стержни,
соединенные проводом. Это наиболее инновационная из систем, позволяющие
уменьшить расходы на обогрев на 60% (по сравнению с другими системами).
Повсеместному распространению карбоновых стержневых полов мешает только их
высокая цена.

Сравнение этих систем для конкретных условий
функционирования, даст возможность выяснить, какой инфракрасный теплый пол
лучше.

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

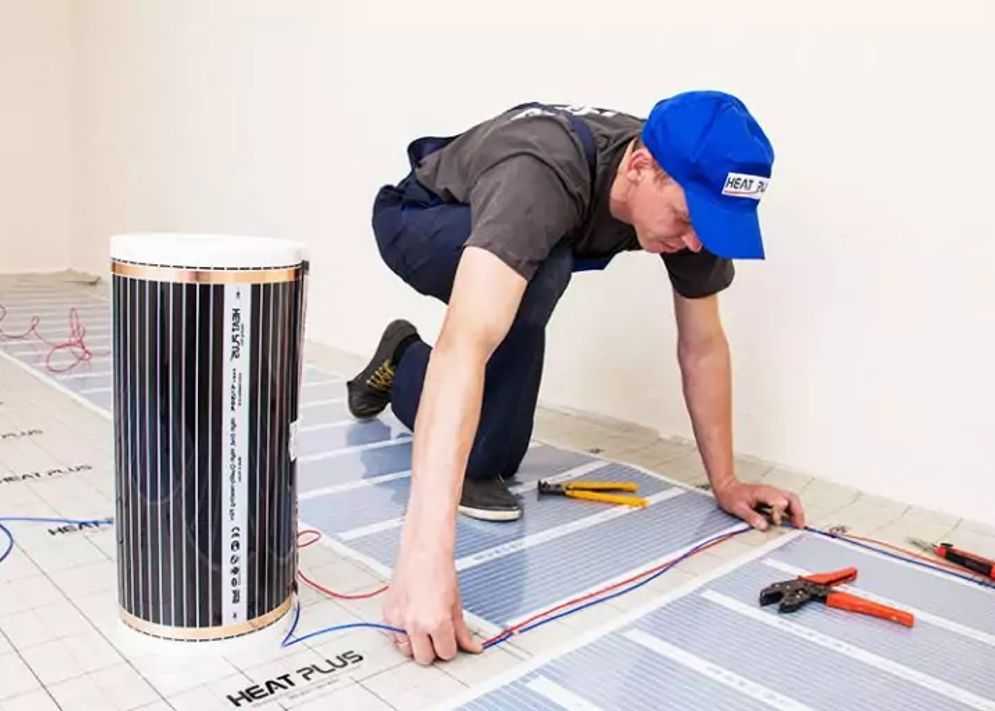

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Технология монтажа

Подготовив все комплектующие и инструменты, можно переходить непосредственно к укладке плёночных инфракрасных тёплых полов под плитку.

Смотрите видео инструкцию к монтажу

Монтаж инфракрасной пленки под плитку своими руками. Пошаговая инструкция по монтажу

Подготовка

Инфракрасные полы особенно чувствительны к недочётам в основании, и к его подготовке следует подходить серьёзно.

Подготовка перед монтажем

Процесс включает в себя:

1. Демонтаж старого покрытия.
2. Очистку пола от грязи и сора.
3. Обезжиривание поверхности и обработка праймером.
4. Выравнивание чернового пола: «сухим» способом — используется керамзитовый песок, метод несложный, но керамзит может нанести вред нагревательным элементам; бетонно-цементным или наливным составом — этот вариант позволяет сделать ровный и гладкий пол.

При наличии прочного и ровного основания, подготовительный процесс значительно упрощается. Достаточно только нанести небольшой слой самовыравнивающегося раствора.

Разработка укладочной схемы

Прежде чем приступать к укладке, необходимо начертить план размещения полотен. Плёночный пол не стелется под тяжёлую мебель и сантехнику. Поэтому, нужно продумать заранее планировку в помещении. Согласно данной схеме, нанести метки на основание, где будет стелиться нагревательный элемент. Отступ от стен должен составлять не меньше 20 см.

После этого, определяется место для терморегулятора, он должен располагать на стене, на расстоянии от пола 15 см. Для проводов, которые будут идти от прибора до плёнки, рекомендовано проделать штробы, в них они будут размещаться.

Гидроизоляция

На подготовленную поверхность укладывается гидроизоляционный материал, можно использовать специальную мембрану или обычную полиэтиленовую плёнку.

Изделие укладывается внахлёст, а для проклеивания стыков применяется скотч.

Теплоизоляция

Теплоизоляционный материл, не даёт теплу уходить в пол, а направляет его вверх. Лучше для этой роли подойдёт фольгированное изделие — пенофол или изолон.

Материал с таким покрытием способен отражать до 90% тепловой энергии, что делает работу плёночных полов более эффективной.

Укладка термоплёнки

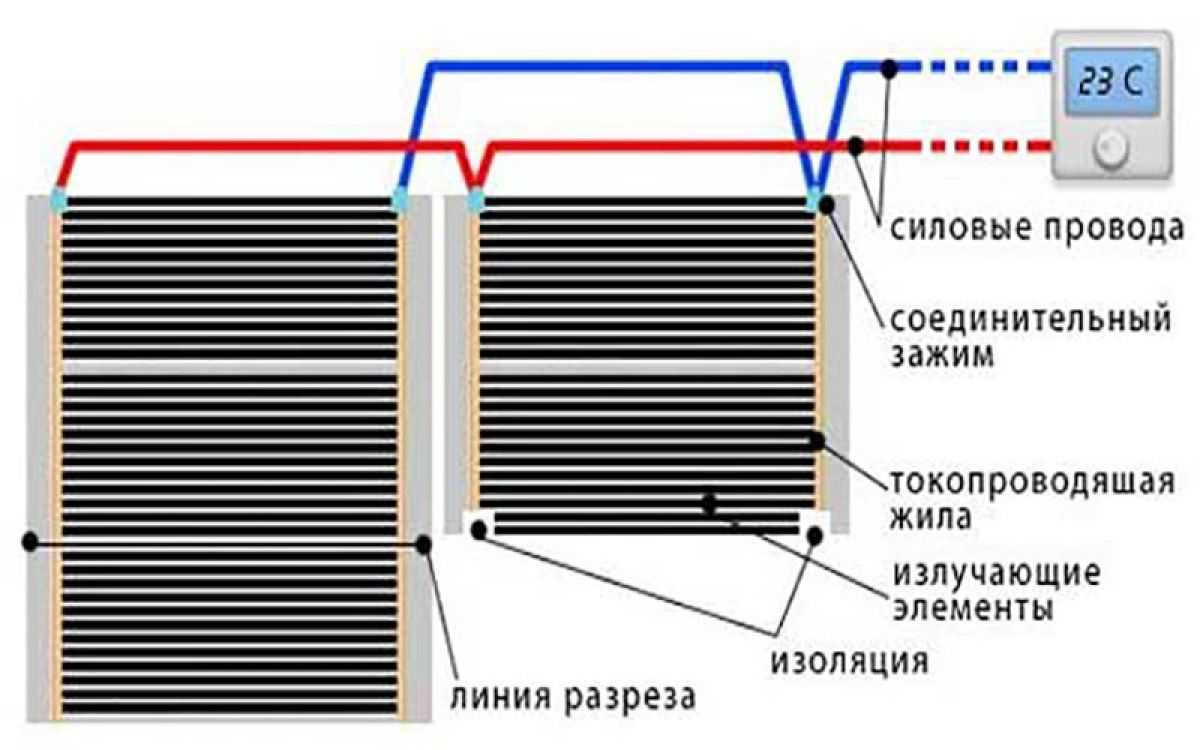

Термоплёнка укладывается согласно разработанной схеме. Монтаж плёнки следует производить аккуратно, чтобы не повредить элементы. Для соединения полос между собой, используются клеммные зажимы.

Листы монтируются таким образом, чтобы медные контакты располагались внизу, по направлению к стенам, только тогда устройство будет правильно работать.

Подключение пола

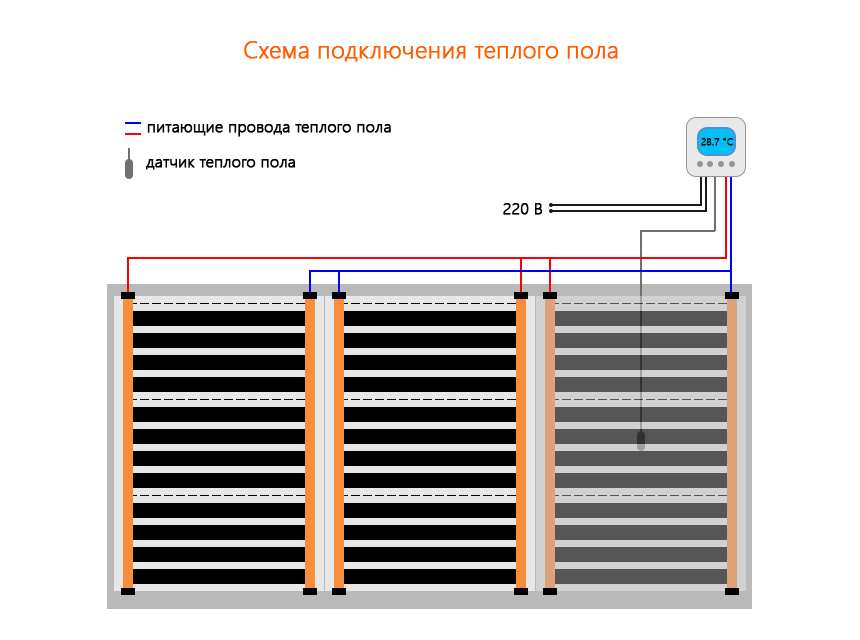

Когда пол уложен, его следует подключить к терморегулятору. Для этого, по разработанной схеме, от элементов нагрева к регулятору, надо протянуть кабель, который помещается в гофру.

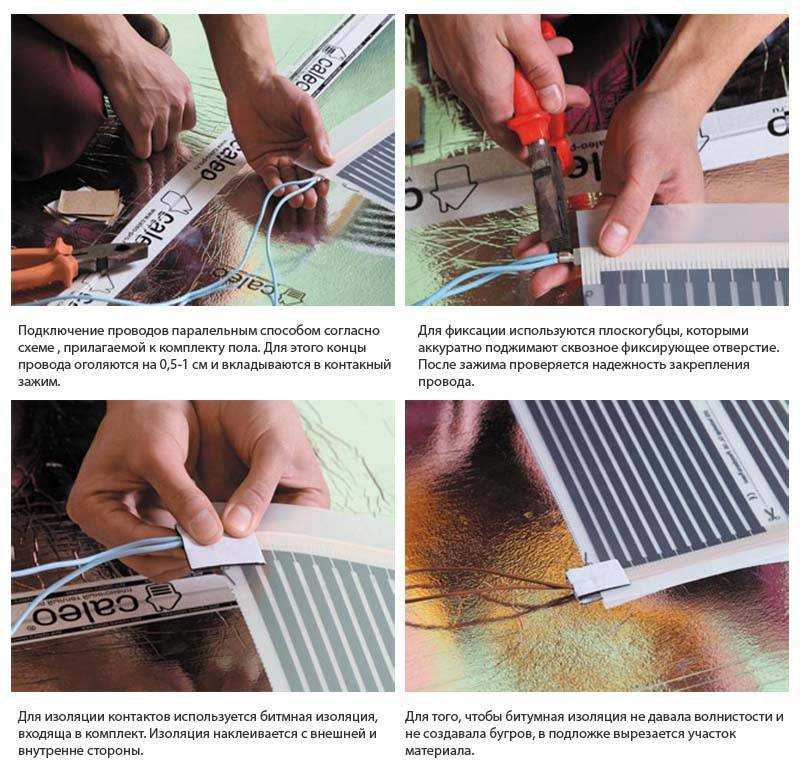

Для соединения кабеля и ИК мат, с провода частично срезается изоляция, после чего он подсоединяется с помощью клипс к нагревательным элементам. Зажимать клемму плоскогубцами следует аккуратно, но плотно, для надёжного контакта. Места срезов необходимо изолировать битумом.

После этого, устанавливается термодатчик, он размещается на графитовых полосах, и подключается к терморегулятору. Датчик монтируется в специальном углублении, которое оборудовано в теплоотражающем материале, это минимизирует перепады в высоте поверхности.

Когда система подключена, её обязательно следует протестировать. Проверка делается каждой полосы в отдельности, при температуре 25 — 30 градусов.

Если тестирование показало, что пол функционирует правильно, его нужно накрыть полиэтиленом, он будет служить дополнительным защитным слоем.

Как в домашних условиях установить конструкцию «теплый пол»

Указанная инструкция подойдет для самостоятельного размещения электро-пола в домашних условиях. При этом существует несколько методов:

• можно вмонтировать электро-пол прямо в стяжку, а сверху уложить плитку;

• вариант расположения отопительной системы на бетонную поверхность под керамическое покрытие;

• способ расположения электро-пола прямо под покрытие на пол. Для этого подготавливают основу для пола, а на вычищенную и выровненную поверхность кладут слой гидроизоляции.

Приступая к монтированию теплых полов своими руками, необходимо провести тщательную подготовку поверхности

Очень важно, устанавливая систему обогрева, делать отступы от стен на 5 сантиметров, а от элементов нагрева иного вида (трубы центральной отопительной системы, батареи) такой отступ должен составлять не меньше 10 сантиметров

В стяжке нужно сделать углубление размером 20 х 20 сантиметров, в ней будут расположены конечные проводы обогревательной системы, которые выведутся к распределительной коробке.

Не следует забывать о проверке сопротивляемости проводков нагревательных матов и температурного датчика. Они не должны превышать размеры тех, которые указаны производителем в технических характеристиках.

Контроль температуры будет осуществляться специальным датчиком, размещенным в трубке и закрытым заглушкой. После укладки термодатчика в канаву ее заполняют плиточным клеем.

У стен изгиб труб должен быть радиусом не больше 5 сантиметров. Концы проводков нужно зачистить и прикрепить к термостату. Проделав это, можно произвести краткосрочный пробный запуск установленного обогрева.

Монтаж пленочного пола своими руками

Не всякий хозяин городской квартиры или загородного дома знает как положить пленочный теплый пол. Необходимо понимать, что для создания подобной системы нагревательные элементы необходимо монтировать на основание сухим способом без использования цементно-песчаной стяжки или клеевой смеси. Далее ознакомимся с процессом укладки пленки более подробно.

Подготовка поверхности пола

На данном этапе работ необходимо подготовить базовую поверхность. На основании не должно быть острых трещин и сколов, острых выступов, которые могут повредить пленку. Дефектные места заделывают раствором и дожидаются его высыхания. Следует помнить, что нагревательные элементы укладываются вдоль длинной стороны комнаты в свободных от мебели местах. После высыхания базовой поверхности проводится монтаж подложки с теплоотражающим слоем. Места стыкования этого материала скрепляют строительным скотчем.

Укладка нагревательной пленки

Как мы уже говорили, монтаж термопленки производится по большей стороне помещений. Это дает возможность укладки максимального числа цельных полос и уменьшает количество подводящих проводов. Пленку необходимо уложить на подготовленную поверхность, таким образом, чтоб лицевая сторона оказалась сверху, медная шина внизу. Места с выведением проводов должны находиться под плинтусом или на краю напольного покрытия.

Для предотвращения сдвигания в дальнейшем нагревательная пленка фиксируется к теплоизоляции при помощи скотча. Чтоб сделать обогрев поверхности равномерным листы нужно укладывать с минимальными зазорами. При этом наложение отдельных фрагментов пленки друг на друга не допускается.

Все провода подключаются методом спайки с шинами или с использованием специальных заклепок. После этого приступают к изолированию участков, где пленка была заранее разрезана. Каждое изделие необходимо изолировать в 6 участках (обе стороны пленки, соединение контактного зажима и провода, соприкосновение медной полосы с линией, контакты проводов).

Установка терморегулятора

Монтаж этого прибора проводится в соответствии с инструкцией, которая к нему прилагается. Перед проведением подобных работ необходимо ознакомится с сопровождающей документацией и убедится, что суммарная мощность элементов обогрева не превышает мощности терморегулятора. Подключение указанного прибора должен проводить квалифицированный специалист к отдельному УЗО с номинальным током на срабатывание не больше 30ма.

Соединение всех элементов

Этот прибор может устанавливаться стационарно, или подключаться в розетку при помощи специальной вилки.

На следующем этапе работ приступают к монтажу датчика. Чувствительная часть этого элемента располагается в месте получения заданной температуры нагрева, которая устанавливается на терморегуляторе. Отключение терморегулятора и всей обогревающей системы будет производиться во время достижения номинального значения тепла на датчике. Крепление указанной детали к пленке осуществляется посредством изоленты или другого изолирующего материала. Если в качестве финишного покрытия будет использоваться ламинат или паркет, то датчик устанавливают на участке с минимальной нагрузкой на покрытие, что предотвратит его разрушение во время эксплуатации теплого пола.

Пробный запуск

После проведения всех монтажных работ нужно проверить работоспособность системы. Для этого включаем терморегулятор в сеть, выставляем необходимую температуру и приступаем к проверочным работам. Для начала нужно проверить прогревание каждой полосы. В местах соприкосновения медной шины и подводящих проводов не должно быть признаков искрения. После проверки теплый пол накрывают плотной полиэтиленовой пленкой, которая будет используется в качестве гидроизоляции, затем приступают к укладке выбранного напольного покрытия.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

• Выкладывание на подготовленное базовое основание фольгированного утеплителя;
• Укладка арматурной сетки для фиксации водопроводных труб;
• Монтаж системы из металлопластиковых труб;
• Заливка песчано-цементной стяжки;
• Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

• Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
• Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.	0.050.10.150.20.250.30.35
Труба	Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие	ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Монтаж

Чтобы обеспечить эффективный нагрев помещений, достаточно покрыть от 75 до 80% площади помещения, не заставленной мебелью и другими предметами интерьера. Перед укладкой инфракрасная пленка, мощность которой не влияет на технологию подключения, должна быть раскроена и заизолирована в местах разреза.

Совместимость с напольными покрытиями

Инфракрасная пленка, монтаж которой можно выполнить своими силами, совместима с большинством напольных покрытий. Однако при выборе подходящей системы необходимо учитывать предел номинальной мощности для разных материалов. Инфракрасная пленка под ламинат, линолеум, деревянный пол, ковролин должна иметь максимум номинальной мощности в пределах 200–230 Вт/м². У систем AlfaRedFilm и AlfaFilm этот параметр составляет 220 Вт/м².

Если проигнорировать эту информацию и выбрать систему обогрева с увеличенной мощностью, можно испортить напольное покрытие. Ведь каждый материал способен выдерживать определенную температуру, при превышении которой он начинает портиться.

Инфракрасная пленка под плитку должна быть уложена по специальной технологии, поскольку на полимерное полотно нельзя сразу наносить клей. Такой способ монтажа испортит ИК–пленку и негативно повлияет на адгезию плитки с основанием пола.

При укладке линолеума и ковролина ИК–пленку рекомендуется накрыть ДВП либо тонкой фанерой. Это обеспечит дополнительную защиту как напольному покрытию, так и системе обогрева.

Подготовка основания

Эту систему обогрева можно монтировать как на бетонном, так и деревянном полу. Способы укладки инфракрасной пленки на разные основания отличаются только на подготовительном этапе:

• бетон — выровнять поверхность, зачистить сильные шероховатости и убрать острые кромки, обеспечить гидроизоляцию;
• дерево — проверить состояние досок и надежно закрепить их, а затем накрыть их водостойкими плитами 18 мм (фанера или ОСБ) и прикрутить их к доскам.

Для повышения эффективности монтируемых систем обогрева целесообразно покрыть подготовленное основание пола специальной подложкой. С одной стороны она покрыта металлизированной полипропиленовой или лавсановой пленкой. Для паркета, доски и ламината нужно использовать пробковую подложку.

Укладывается такая подложка-пленка под инфракрасный пол для того, чтобы снизить теплопотери. Также она позволяет частично компенсировать перепады основания пола. Укладку подложки требуется выполнять без стыков, металлизированный слой должен быть обращен вверх. Для фиксации используют скотч и степлер со скобами. Подложку укладывают не по всей поверхности — с одной из сторон оставляют промежуток в 50 мм для размещения проводки.

Где и для чего устанавливают пленочные полы

Инфракрасное пленочное отопление набирает популярность у застройщиков новых квартир. Несмотря на сравнительно высокую стоимость электроэнергии, все больше владельцев собственного жилья делают выбор в пользу такого отопления. Для начала рассмотрим, в каких случаях пленочные полы единственно правильный выбор:

Если высота помещения не позволяет  поднять уровень пола	Когда в помещении требуется сделать теплый пол, выбор обычно стоит между водяным и электрическим вариантом отопления. Для укладки труб потребуется гораздо больше пространства и при небольшой высоте потолков это может быть просто неоправданной потерей. Пленочные же полы не влияют на высоту комнаты.
Если установка водяного отопления по каким-то причинам запрещена	В многоэтажном доме вам могут не дать разрешение на установку водяных полов. Такое изменение общего водяного контура может неблагоприятно сказаться на других квартирах. А пленочный обогрев не требует каких-либо согласований с обслуживающей организацией.
Если есть необходимость регулировать температурный режим в помещении	Водяной контур, подключенный к общему стояку, вы никак не отрегулируете. И если по его трубам будет течь кипяток или, напротив, холодная вода, вы ничего не исправите. Придется, как ни крути, доставать тапочки. А пленочные полы могут иметь температуру, какую вы «закажете». Регулировка осуществляется через терморегулятор.
Если у вас нет желания разбирать все покрытие пола для ремонта	Беда, если водяной контур под полом потек. Это не только скажется на температуре помещения, но и значительно повысит градус напряженного общения с соседями снизу. Придется поднять все покрытие в поисках течи. С пленочным полом гораздо проще: и соседи счастливы, и определить конкретный участок для ремонта очень просто.
Если невозможно поставить в помещении обычный радиатор	На балконе или лоджии нельзя ставить обычные батареи, это запрещено. Так что пленочный пол – логичный и простой выход. Укладываете его и используйте лоджию круглый год, хоть для хозяйственных нужд, хоть для зимнего сада и в качестве рабочего кабинета.

Как видите, области применения пленочных систем довольно обширны. Между прочим, если у вас угловая квартира и две стены постоянно холодные, несмотря на работающее отопление – ситуацию можно подправить с помощью пленки, размещенной под стеновым покрытием.

Пленка может иметь элементы нужного вам размера, она просто разрезается на куски необходимой величины

Конструкция пленочного теплого пола

Пленочный теплый пол дает инфракрасное излучение и нагревает не воздух, как другие системы теплых полов, а окружающие предметы. Тепло, полученное таким образом, можно сравнить с солнечным теплом, поэтому его называют максимально безвредным и даже полезным для здоровья человека. Инфракрасные лучи испускаются угольными полосками шириной 16 мм, а электрическая энергия к ним подходит по медным шинам с серебряным покрытием, благодаря чему и осуществляется нагрев. Пленку ламинируют с двух сторон полимером, который защищает элементы нагревательной конструкции от влаги и механических воздействий и предотвращает возможные возгорания.

Благодаря особенностям конструкции и плотному расположению нагревательных элементов нагрев осуществляется намного более равномерно, чем при использовании  водяного или обычного электрического теплого пола. Более того, так как пленка состоит из отдельных независимых друг от друга элементов, выход из строя одной из частей не повлечет за собой поломку всей системы — достаточно будет заменить поврежденный участок, и даже до его замены остальная часть пленки будет продолжать излучать тепло.

Кроме самих пленочных панелей, в систему инфракрасных теплых полов также входят термодатчики и терморегулятор. Назначение этих элементов понятно из названия: датчики фиксируют температуру пола, а регуляторы, которые бывают самых разных модификаций, позволяют отслеживать показания датчиков и настраивать степень их нагрева. Терморегулятор, устанавливают на стену, причем вблизи от выключателя или розетки, чтобы было легче подводить питание. Если мощность теплого пола будет выше 2 кВт, то необходимо будет подключить систему через отдельный автомат защиты.

Карбоновые элементы могут похвастаться КПД на уровне 98%, они эффективно превращают электрическую энергию в тепловую. При организации нормальной теплоизоляции потребление электроэнергии будет на уровне 35-50 Вт/м2*ч.
