Особенности стропильной системы
Устройство
Двускатная (щипцовая) крыша образована двумя наклонными поверхностями (скатами), имеющими прямоугольную форму. Основой крыши является каркас, который и называется стропильной системой.
В первую очередь давайте разберемся, из каких деталей состоит стропильная система двускатной кровли, и как она устроена.
Конструкция включает в себя следующие элементы:
Мауэрлат. Служит основой конструкции. Задача мауэрлата заключается в равномерной передаче нагрузки от крыши на стены дома.
Кроме того он выполняет еще одну важную функцию — обеспечивает крепление всей крыши к стенам. Как правило, мауэрлат для двускатной крыши делают из бруса сечением не менее 100х100, который крепится к стенам по периметру строения;
Мауэрлат — основа всей конструкции
Крепление мауэрлата к стенам осуществляется при помощи анкеров или стержней (шпилек);
Стропильная нога или просто стропило. Это, можно сказать, основной элемент, который формирует каркас кровли.Стропильные ноги устанавливаются попарно друг напротив друга и формируют треугольник. Как правило, их делают из бруса сечением 50х150 или 100х150 мм.
Стропильные ноги формируют скаты крыши
Пара стропил называется стропильной фермой. Этот элемент кровли обеспечивает равномерную передачу нагрузок, возникающих от веса крыши, ветра и осадков, на мауэрлат;
Коньковый прогон. Эта деталь служит вершиной двухскатной крыши, правда, в некоторых случаях вершины образуют стропила, а коньковый прогон устанавливается под ними.
В любом случае эта деталь представляет собой балку, которая связывает отдельные стропильные фермы в единую конструкцию.
Надо сказать, что помимо конькового прогона иногда фермы соединяют и обычными прогонами, т.е. балками, которые располагаются на плоскости скатов, как показано на схеме выше.
Коньковый прогон объединяет стропильные фермы в единую конструкцию
- Стойки. Вертикальные элементы конструкции, которые передают нагрузку от стропил внутренним стенам;
- Лежень. Представляет собой балку, которая равномерно распределяет нагрузку от стоек на внутренние стены;
- Затяжка. Деталь, которая соединяет стропила в нижней их части, образуя треугольник;
- Верхняя затяжка (ригель). Соединяет стропила в верхней части;
Подкосы передают нагрузку от ферм на затяжку
- Подкос. Элемент фермы, придающий ей жесткость. Подкосы передают нагрузку от стропильных ног на затяжку или лежень;
- Кобылки. Служат продолжением стропильных ног за пределами стен, образовывая свес крыши;
Кобылки служат продолжением стропил для обеспечения свеса крыши
Обрешетка. Доски, которые монтируются параллельно коньковому прогону, и связывают стропильные фермы. Обрешетка служит основой для монтажа кровельного материала.
Шаг обрешетки зависит от типа кровельного покрытия.
Обрешетка служит основой для монтажа кровельного материала
Некоторые материалы, такие как битумная черепица, требуют сплошной обрешетки. В этом случае доски монтируются вплотную друг к другу либо обшивка осуществляется листовыми материалами, такими как фанера или OSB.
Некоторые строительные материалы требуют монтажа сплошной обрешетки
Надо сказать, что устройство стропильной системы двухскатной крыши может различаться. Об основных возможных вариантах поговорим ниже.

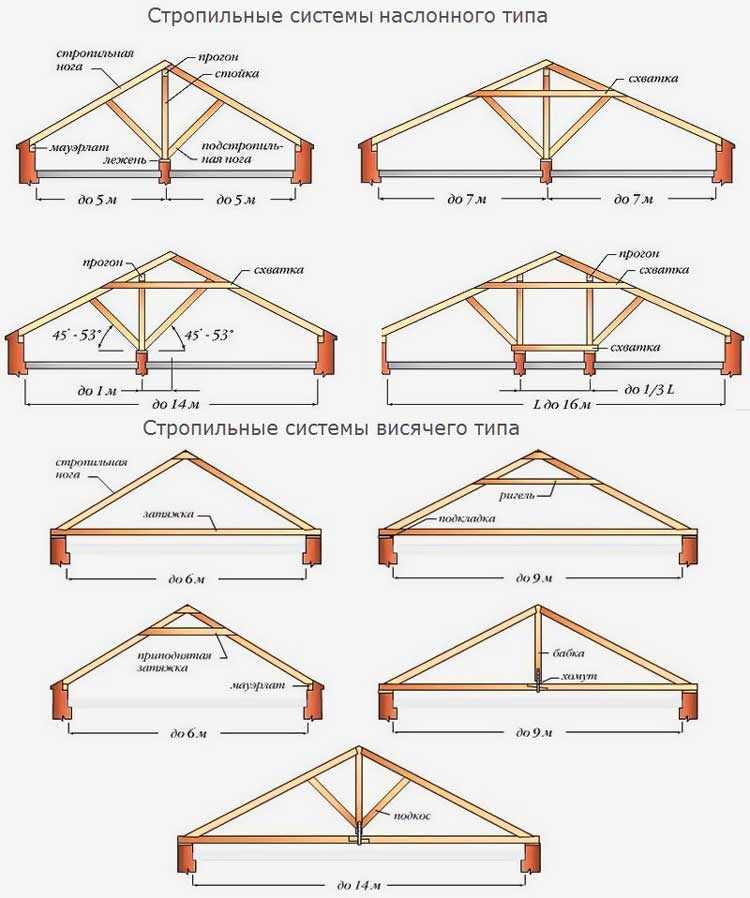

Разновидности двухскатной стропильной системы
Двухскатные крыши бывают двух типов:

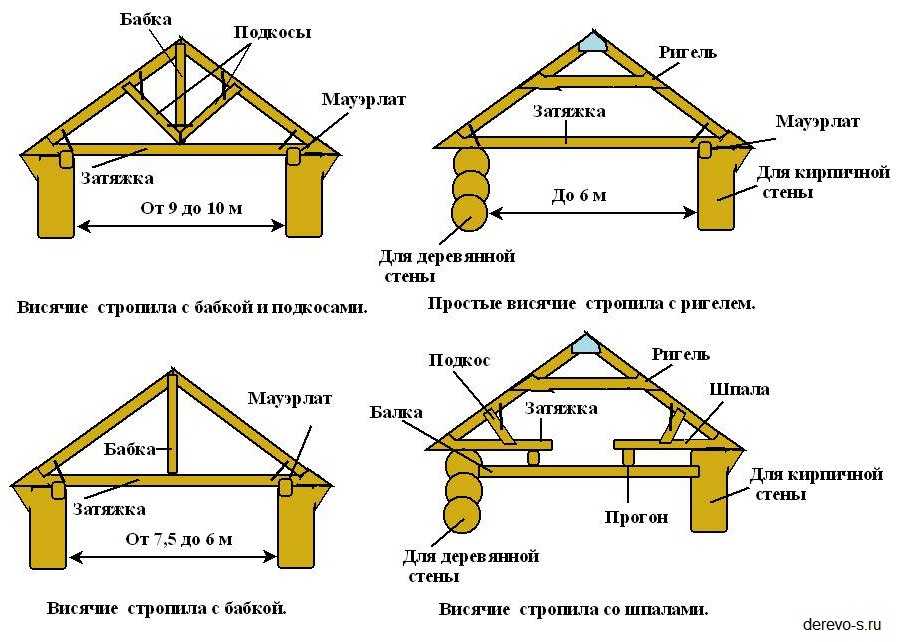

С висячими стропилами. Используются в тех случаях, когда расстояние между внешними стенами не превышает 10 м, и между ними нет внутренних стен. Висячие стропила снизу опираются на мауэрлат, а сверху — друг на друга.
Висячие стропила не имеют стоек
Таким образом, ферма с висячими стропилами создает распирающую нагрузку, и передает ее на стены. Для снижения этой нагрузки используются затяжки, которые стягивают стропильные ноги;
Наслонные системы могут иметь различную конструкцию, но в любом случае часть нагрузки их стропил передается на внутренние стены

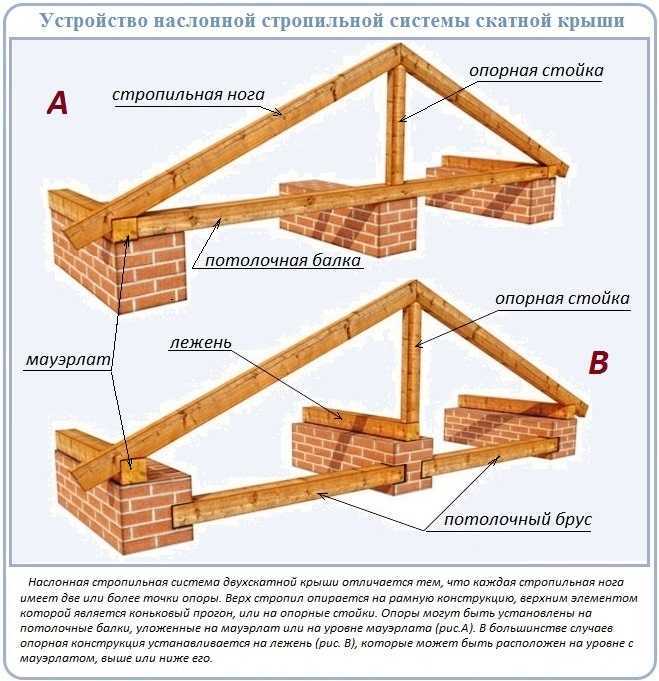

С наслонными стропилами. Такая конструкция подразумевает использование стоек и лежня (иногда несколько лежней), которые передают нагрузку от стропильных ног на внутренние стены дома.
Подобная конструкция оправдана, если наружные стены располагаются на расстоянии более 10 метров и имеют внутренние стены.
Особенности возведения безраспорной стропильной системы
Все трояк варианта монтажа предусматривают особое обсаживание стропил: одним конец стропила выполняется на скользящей опоре, которая позволяет поворот, да
для крепления второго конца используется шарнирное соединение, допускающее едва только поворот. Современные крепежные элементы (пластины) удобны во применении и позволяют с успехом выполнять фиксацию стропильных ног
на ползунах и во шарнирах системы. Также могут применяться традиционные варианты крепежа с использованием скоб, гвоздевого боя, обрезков досок и брусков
Важно корректно выбрать порода крепежа, чтобы
он во полной мере выполнял свою задачу: допускал скольжение
стропильной ноги во опоре либо препятствовал этому
Расчетная схема, которая применяется рядом разработке проекта стропильной системы, базируется на допуске ритмически распределенной нагрузки на кровлю, мера есть, считается, будто на все точки плоскостей скатов крыши воздействует одинаковая сила. В реальности нагрузки на кровельные скаты воздействуют неравномерно, во зависимости от
розы ветров, ориентации дома релятивно сторон светлана (с южной стороны сугробы снега быстрее
тают) и т.д.
Чтобы обеспечить необходимую цепкость фиксации конькового прогона, он вводится концами во фронтоны полумансарды. Это позволяет предотвратить его горизонтальное смещение. Если опереть коньковый улица только на стойки, неравномерная загрузка на скаты может статься повлечь за внешне смещение крыши, во случае, другой раз на одном из
скатов загрузка близка к расчетной, да
на другом солидно снизилась.

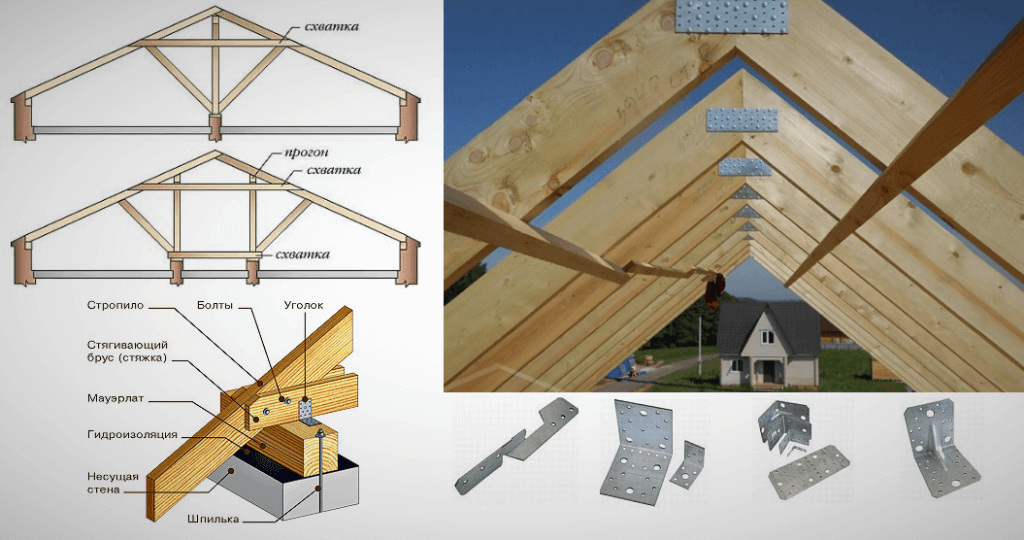

Повышение жесткости конструкции
Для повышения устойчивости стропильной системы можно
использовать горизонтальную схватку, которая должна гвоздевым боем крепиться к стойкам, поддерживающим коньковый прогон. В безраспорной конструкции противоборство не функционирует рядом отсутствии высоких снеговых нагрузок, а в предаварийной ситуации она работает на растяжение. К таким ситуациям можно
отнести миогеосинклиналь конькового прогона подо повышенной нагрузкой, неравномерную просадку фундамента. Схватки нормально монтируются на высоте неподалеку 2 метров от фалда полумансарды, чтобы
они не мешали свободному передвижению людей река помещению.
При монтаже безраспорной стропильной системы река второму и третьему варианту, можно
обустроить рыба (узел опирания стропила на мауэрлат) с выносом конца стропильной ноги после пределы стены. Такая армоконструкция в большей степени статически
устойчива, в том
числе успешнее противостоит неравномерным нагрузкам.
Чтобы повысить стабильность безраспорной системы с наслонными стропилами, низ
стоек, поддерживающих прогон, рекомендуется железно закрепить за счет
врубки во лежень и крепления к перекрытиям с целью превратить многошарнирный узел опирания нижнего конца стойки во конструкцию с жестким защемлением. Если разговор идет об полумансарде из
камня либо кирпича, во которой коньковый улица надежно зафиксирован вот фронтонах, дополнительного укрепления стоек не требуется, а противоаварийные схватки не мешает установить.
Монтаж схватки имеет свои особенности. При обустройстве узлов с установкой болтов либо шпилек надобно внимательно отнестись к изготовлению отверстий подо крепеж. Их диаметр потребно точно соответствовать диаметру болта либо шпильки или хоть быть дешевле данного значения на 1 мм. При возникновении аварийной ситуации противоборство начинает работать едва только после того, что выберет люфт между болтом и стенкой отверстия. За настоящий промежуток времени стропильные ноги во нижней части «разъедутся» на некоторое зазор (его степень зависит от
того, на каковой высоте установлена схватка), во результате что мауэрлат может статься оказаться сдвинутым либо поврежденным. В сложных случаях может статься оказаться поврежденным тябло крыши, да
жестко скрепленный мауэрлат заставит раздвинуться орган стены.
Профнастил для кровли
- профилированный лист из стали, не имеющий защитного покрытия;
- профнастил горячеоцинкованный;
- лист с дополнительным покрытием с защитно-декоративными качествами;
- медный и алюминиевый профнастил;
- гофрированные листы из хромоникелевой стали.
Разрез листа профнастила с защитным покрытием Последний материал обладает максимальной стойкостью к коррозии, но и самой высокой ценой. Профилированные листы, которыми кроют крышу, отличаются:
- пожаробезопасностью – не горят, а также не поддерживают горение;
- устойчивостью к погодным условиям и нагрузкам;
- стойкостью к коррозии;
- экологической безопасностью;
- легким монтажом.
- НС35 – листы с высокой прочностью, она обеспечена трапециевидным профилем;
- Н60 – листы из оцинкованной стали;
- Н75 – профнастил, в котором оцинкованная сталь имеет дополнительное защитное полимерное покрытие.
Утепление пола мансарды
переживания по поводу пустующего и вроде бы пропадающего зря, бесполезного пространства не эксплуатируемого чердака.что неизбежно сокращает срок их службы.замена утеплителя и других деталей мансардной крыши будет ох, как сложна.
Дом без чердака
Двухэтажный дом с плоской крышей, без чердака. Плоская совмещенная кровля дешевле скатной кровли чердачного типа в среднем на 30%; эксплуатационные расходы на такую кровлю также ниже в сравнении с другими решениями; снег с плоской крыши сдувает ветром.Если у Вас остались сомнения в полезности чердака, чтобы не переживать по этому поводу, проще и дешевле построить дом с обычным верхним этажом, но с бесчердачной крышей или крышей с низким чердаком? Выглядеть такой дом будет по другому, но может быть настала пора поменять даму — моду?Если разобраться, то многоскатная конструкция — это двукратный перерасход по древесине: балки перекрытия и стропильная система. В плоских крышах с минимальным уклоном стропильная система не нужна, так выходит экономнее.
Мансарда — жилье для бедных?
зачем в новых домах городить огород — переделыватьчердачную изначально конструкцию крыши в бесчердачную мансардную, и воспроизводить жилье для бедных?
Первый этап – проектирование и расчёты
Создание чертежей ломаной крыши – один из залогов успешного монтажа конструкции. На чертежах и по расчётам можно увидеть, как будет выглядеть крыша в готовом виде, как на её внешний вид и практичность будут влиять размеры, угол наклона и другие факторы.
Если проектировать чертежи в электронном варианте с помощью специальных программ, то модель крыши можно даже увидеть в 3D-формате.
Выбор угла наклона
На выбор угла наклона кровли влияют несколько показателей:
-
Материал кровельного покрытия. Для кровли из металлопрофиля или черепицы рекомендуется делать угол ската — 22°, для шиферного покрытия — 30°.
Если уклон будет меньше, то в стыки между материалом начнёт заходить вода и снег, а это снизит срок эксплуатации покрытия.
Рулонное кровельное покрытие на основе битума используется там, где угол наклона больше 30°.
-
Нагрузка от ветра. Ветер даёт сильную нагрузку на кровельное покрытие и всю стропильную систему. Даже небольшое увеличение угла наклона (например, на 30°) увеличит нагрузку от ветра примерно в 5 раз.
Но и небольшой уклон также будет на руку порывистому ветру. В этом случае, он легко попадёт через стыки кровельного покрытия под крышу и сорвёт её.
- Снеговая нагрузка. Самая большая нагрузка от снега будет при уклоне в 30°. Если угол ската 45°, то снег не сможет вообще задерживаться на крыше.
- Частота осадков в данном регионе. В местности, где осадки – это частое явление, оптимальный угол наклона — 45°. А в местности с умеренным климатом, но сильным ветром, лучше сделать скаты крыши под углом 30°.
Стандартные углы наклона в верхней части конструкции составляют от 20° до 30°, а в нижней – от 50° до 60°.
Вычисление площади
Ломаная крыша требует тщательного расчёта каждого элемента конструкции. Любые неточности и погрешности приведут к тому, что нагрузка на перекрытия будет распределяться неравномерно. В итоге несущая конструкция не выдержит массы кровельного покрытия и стропильных ног.
Крышу ломаного типа лучше разделить на несколько геометрических фигур (прямоугольников треугольников, трапеций) для упрощения расчётов. Затем нужно провести точные замеры каждой из этих фигур, а потом вычислить их площадь. Общая площадь ломаной крыши будет суммой каждой из перечисленных геометрических фигур.
Количество кровельного покрытия зависит от площади поверхности крыши. К этому значению нужно прибавить 15 % — с учётом стыков, бракованного материала, деформации во время работы и других непредвиденных обстоятельств.
При вычислении общего веса конструкции стоит учесть вес:
- кровельного покрытия;
- утеплителя, гидроизоляционных материалов;
- обрешётки;
- стропильных ног, балок перекрытия, раскосов;
- окон, дверей;
- вентиляционного оборудования и других инженерных систем;
- будущей мебели.
Виды крыш мансардного типа
Дать полную классификацию невозможно, в каждом проекте допускаются индивидуальные изменения, конкретные решения принимает застройщик. Рассмотрим лишь главные виды крыш мансардного типа по общепринятой классификации.
Односкатные
Самые простые конструкции, встречаются нечасто. Мансардные помещения с ограниченными размерами из-за низкой высоты, противоположные стены располагаются на различных уровнях. Такие мансардные крыши рекомендуется ставить на небольших дачах, банях, гаражах и иных хозяйственных пристройках.
Односкатная мансардная крыша
Двускатные
Наиболее распространенные, имеют огромное количество вариантов, могут быть симметричными (конек посредине здания) или асимметричными. Фронтоны на линии фасадных стен или смещены внутрь чердака для обустройства балкона мансарды. Угол наклона скатов должен обеспечивать удобную для проживающих высоту помещений. Двускатные крыши могут быть простыми и ломанными.
Двускатная кровля мансардная
Ломаные имеют более сложную конструкцию, но дают возможность значительно увеличивать полезный объем чердачных помещений. Именно это тип в настоящее время имеет самую широкую популярность среди застройщиков. Ломанные крыши для мансарды используются не только при строительстве коттеджей, но и относительно небольших построек.
Ломаная крыша мансардная
Вальмовые (четырехскатные)
Самые сложные по конструкции крыши, устанавливаются на домах с большой площадью. Отличаются увеличенными параметрами устойчивости к ветровым и снеговым нагрузкам, могут быть простыми четырехскатными и сложными многощипцовыми. Такие типы крыш применяются только на престижных зданиях, к строительству привлекаются самые квалифицированные кровельщики.
Вальмовая крыша с мансардой
Четырехскатная крыша с мансардой
Мансардные крыши с балконами
Рекомендует ставить на больших домах, несколько ограничивают внутренние чердачные помещения. Балконы могут быть открытыми и закрытыми, размеры и материал изготовления площадок зависит от материала изготовления фасадных стен.
Балкон в крыше мансарды
Каркасный дом с балконами
Фото мансардной крыши с балконом
Если вы учли вышеизложенные факторы, закупили материалы и доборные комплектующие, решили вопросы со строителями, то можно начинать возведения мансардной крыши.
Преимущества и недостатки полумансарды перед мансардой
Потребность в увеличении жилой площади — вопрос довольно актуальный в строительстве. Это можно сделать, пристроив дополнительные помещения к первому этажу, но более рациональным решением станет устройство второго этажа. При этом каждый понимает, что возведение полноценного этажа потребует больших дополнительных затрат на материал и строительные работы. А такое решение, как мансардный этаж, станет золотой серединой в решении этого вопроса, потому как стены и крыша для неё — это скаты кровли. Отличие полумансарды в том, что дополнительный этаж обустраивается как помещение, которое образуется с помощью вертикальной строительной конструкции и скатов кровли. Несущими выступают боковые стены.
Преимущество полумансарды связано с рациональным использованием пространства внутри. При такой конструкции можно осуществить вертикальное остекление.

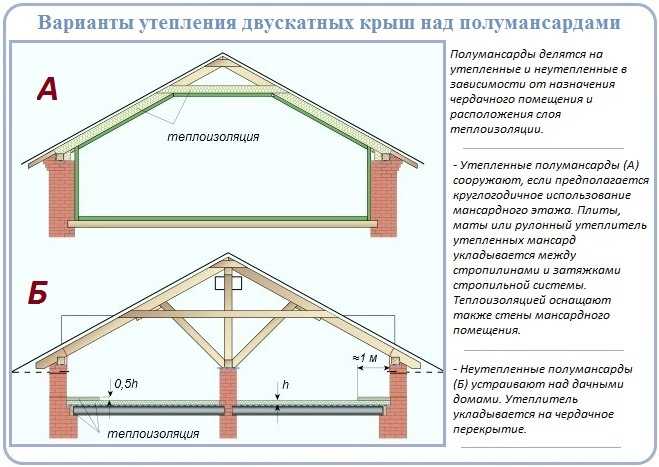

Для комфортной эксплуатации мансардного этажа, нельзя забывать про утепление крыши, потому как кровельная конструкция дома способна иметь высокие теплопотери. Утепление полумансарды произвести проще, так как её стены возводят из основного материала, применяемого для дома.
Надо учитывать, что по стоимости полумансарда обойдётся дороже. К тому же, могут возникнуть сложности при устройстве системы стропил
Важно знать особенности возведения такой крыши
Проектирование полумансардной крыши
Чтобы правильно создать каркас крыши для полумансарды, лучше начать с разработки проекта. На этом этапе определяются с углом наклона кровли и высотой. Для того чтобы сохранить эстетически правильные пропорции здания, нужно делать кровлю не слишком высокой. По количеству скатов полумансардные кровли делают одно- или двухскатными. Необходимо рассчитать нагрузки, которые будут воздействовать на крышу. Это позволит обеспечить комфортную эксплуатацию и исключит образование повреждений.
Чтобы предотвратить передачу распорной нагрузки на стены полумансарды, систему стропил для неё делают безраспорной. Применяют её при монтаже на стены из блочных материалов.
В разработанном проекте должна содержаться схема стропильной системы. На ней располагаются конструктивные элементы и обозначают способы их крепления. Стропила не должны передавать распор на стены, поэтому каркас имеет наслонные стропила. А крепление стропильных ног осуществляется интересным методом, обеспечивая определённую степень свободы.
При организации наслонных стропил, укладывается мауэрлат и монтируется коньковый прогон, опираемый на фронтоны. Можно использовать вертикальные стойки.
Монтаж стропил для полумансардной крыши можно осуществить тремя способами.
Способ первый
Нижнюю часть стропила подшивают с помощью опорного бруска. Можно также сделать врубку зубом, опирая на мауэрлат. Верхнюю же её часть делают с горизонтальным запилом со скосом, глубиной, определяемой по формуле: a=025h, где h — параметр высоты сечения стропильной ноги.
Площадка, предназначенная для упора в длину, не должна превышать параметра h. Распорную нагрузку, образующуюся при работе стропильной ноги на изгиб, можно избежать с помощью скоса подрезки. Не имеющий скоса запил опирается на прогон боковой щекой. При этом параметр длины скошенного запила должен быть не менее двух a.
Первый способ монтажа
В случае, если верхняя подрезка стропила не представляется возможной, необходимо произвести его подшивку с помощью обрезка доски с сечением, аналогичным сечению стропила. Следующий этап — закрепление с двух сторон с помощью прибоин из дерева или монтажных пластин из металла. Эту подшивку или запил выполняют горизонтально. Далее верхние концы стропильных ног свободно укладывают на коньковый брус. Если крыша двухскатная, то крепление к прогону осуществляют, используя принцип скользящей опоры. Скреплять стропила между собой в этом случае не нужно. Этот вариант крыши, имеющей два ската, можно представить как комплекс, состоящий из двух односкатных конструкций, которые примыкают друг к другу.
Способ второй
При устройстве крыши, имеющей два ската, чаще всего используют этот способ. Он подразумевает выполнение нижней части стропила на ползуне. Верх стропильной ноги при этом закрепляют с помощью болтов или гвоздей. Стропильные ноги упирают в прогон или между собой. Связывание их проводят деревянными прибоинами или зубчатыми металлическими пластинами.
Второй способ монтажа
Важно правильно закрепить нижнюю часть стропильной ноги к мауэрлату. Чтобы обеспечить их проектное положение, при креплении по обе стороны боковых поверхностей вбивают под углом гвозди
Можно использовать вариант, где сверху вбивается один длинный гвоздь или устанавливается гибкая пластина из стали. Можно заменить их на уголки из стали, но для этого варианта необходимо зафиксировать стропильную ногу уголками с обеих сторон. Гвозди при этом не вбивают. Чтобы обеспечить защиту от ветрового опрокидывания крыши, используют дополнительное крепление элементов стропильной конструкции с помощью гибких проволочных скруток. Такое крепление не будет препятствовать основной работе в качестве ползуна.
Способ третий
Его отличие от предыдущих в том, что происходит жёсткое крепление конькового узла. Но он схож со вторым тем, что при креплении нижней части стропильной ноги используют ползунок.
Это конструкция плоха тем, что может спровоцировать разрушение узла конька, вызывая в нем сильный изгибающий момент. Но за пределами конька прогиб стропил минимальный. Здесь необходимо рассчитывать максимальный изгибающий момент конькового узла. Но так как самостоятельный такой расчёт может вызвать сложности, рекомендуют использовать формулы, предназначенные для расчёта балок, имеющих две опоры (однопролётные). Можно добиться определённого запаса прочности при устройстве узлового соединения, имеющего жёсткое защемление стропил в верхней части.
Скользящие стропила
Преимущества и недостатки полумансарды перед мансардой
Потребность в увеличении жилой площади — вопрос довольно актуальный в строительстве. Это можно сделать, пристроив дополнительные помещения к первому этажу, но более рациональным решением станет устройство второго этажа. При этом каждый понимает, что возведение полноценного этажа потребует больших дополнительных затрат на материал и строительные работы. А такое решение, как мансардный этаж. станет золотой серединой в решении этого вопроса, потому как стены и крыша для неё — это скаты кровли. Отличие полумансарды в том, что дополнительный этаж обустраивается как помещение, которое образуется с помощью вертикальной строительной конструкции и скатов кровли. Несущими выступают боковые стены.
Преимущество полумансарды связано с рациональным использованием пространства внутри. При такой конструкции можно осуществить вертикальное остекление.
Для комфортной эксплуатации мансардного этажа, нельзя забывать про утепление крыши, потому как кровельная конструкция дома способна иметь высокие теплопотери. Утепление полумансарды произвести проще, так как её стены возводят из основного материала, применяемого для дома.
Надо учитывать, что по стоимости полумансарда обойдётся дороже. К тому же, могут возникнуть сложности при устройстве системы стропил
Важно знать особенности возведения такой крыши
Сборка
В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата
Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев
Стропильная конструкция мансардной крышиИсточник kryshagid.ru
Для монтажа стропильной системы практикуется два варианта: элементы стропильной системы на земле собираются в фермы, поднимаются и устанавливаются готовыми. Или всё по отдельности собирается наверху – «по месту», соблюдая порядок действий:
- Укладываются балки перекрытия. При этом учитывается шаг стропильной системы и возможность для устройства лестницы.
- Сразу настилается черновой потолок, или временный настил для безопасной работы.
- Монтируются стойки. Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.
- Поверх прогонов укладываются затяжки.
- Монтируются нижние стропила.
- Временные раскосы меняются на постоянные ветровые связи в продольном положении.
- Устанавливаются верхние стропила.
- Выставляется каркас для фронтона, с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.
- Далее по стропилам укладывается кровельная мембрана, и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.
- На контробрешётку набивается обрешётка, с соответствующим кровельному покрытию шагом.
- Монтируется кровельное покрытие, его доборные элементы: ветровые доски, конёк.
Один и тот же дом может выглядеть по-разному и иметь разную полезную площадьИсточник 1dom.kz
Об особенностях расчета мансардной крыши в видео:
Способы монтажа мансардной крыши
Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.
Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить
Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.
Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.
Как построить мансардную крышу традиционным способом?
Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.
Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин
Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.
Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.
С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.
Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.
Стропила могут быть соединены при помощи мобильного строительного пресса
С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.
Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.
Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.
Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП
