Особенности установки и виды строительных конструкций
Уже готовый материал можно приобрести в магазине. Сэндвич-панели представлены несколькими видами: стеновыми, кровельными и моделями поэтапной сборки. В строительстве чаще всего используются стеновые панели. Их небольшой вес не оказывает давление на фундамент здания. При использовании панелей в крове крыши используют специально предназначенные кровельные панели.
В основе наполнителя между листами используется минераловая плита. Сэндвич-панели поэтапной сборки представляют собой конструкцию, предназначенную для крепления на каркасе здания. Подобные конструкции ни обладают прочностью и малым шансом возгорания.
Один из важных компонентов панели — стойкий полиуретановый клей. Он бывает двух видов: однокомпонентный и двухкомпонентный. Однокомпонентный клей застывает при контакте с воздухом, а двухкомпонентный — благодаря химической реакции между двумя своими составляющими. Он является более долговечным, чем однокомпонентный клей. Срок жизни быстросохнущего клея можно продлить, снизив в помещении температуру воздуха.
В виде прослойки-утеплителя для сэндвич-панелей могут использоваться:
- минеральная вата;
- пенополиуретан;
- пенополистирол;
- полипропилен;
- полиизоцианурат;
- стекловолокно.
В виде материала листов-каркаса могут использоваться:
- сплав алюминия и цинка;
- оцинкованная сталь;
- гипсокартон;
- жёсткий пластик;
- полиэстер;
- полидифторионад;
- пурал;
- ориентированно-стружечная плита;
- дерево;
- древесноволокнистая плита.
Нередко панели используются в ремонте городских квартир. Они могут выполнять роль внутренних стенок оконного проёма для новых пластиковых окон. Такие панели крайне полезны для теплоизоляции и звукоизоляции квартиры, а также не допускают продувания.
Какие бывают виды
Сэндвич панели, которые применяются для отделки окон, а именно создания красивых и качественных откосов, бывают следующих типов:
- Двухслойные. Такие откосы в своём составе имеют внутренний наполнитель, в роли которого зачастую выступает прессованный пенопласт, а также внешнее жесткое ПВХ покрытие.
- Трехслойные. Данный тип откосов имеет тройную конструкцию, которая аналогична организации двухслойных изделий, но с добавлением внутреннего листа ПВХ. Если смотреть с практической точки зрения, то такая конструкция нецелесообразна, поскольку пластик характеризуется слабой адгезией с любыми материалами фиксирующего плана. Их используют тогда, когда через несколько лет будет осуществляться замена окон на другие размеры, а также переделываться сами откосы.
Помимо этого пластиковые панели такого типа могут иметь разные размеры:
стандартная толщина составляет 10, 24 и 32 мм;
некоторые производители выпускают сэндвич панели, у которых размеры отличаются от стандартных. К примеру, они могут иметь толщину 6, 8 или 16 мм;
размеры изделий по ширине и высоте бывают 3 на 2 м или 3 на 1,5 м
Обратите внимание, что минимальные размеры для сэндвичей — 3 х 2 м. Это связано с тем, что изготавливаемые листы пластика обладают такими размерами из-за особенностей прессовых станков, которые их склеивают.. Помимо этого сэндвич панели бывают цветные или белые
Наиболее популярны белые изделия, но цветные листы используются для более гармоничного вписания оконных проемов в имеющийся интерьер
Помимо этого сэндвич панели бывают цветные или белые. Наиболее популярны белые изделия, но цветные листы используются для более гармоничного вписания оконных проемов в имеющийся интерьер.
Технология монтажа
Процесс монтажа откосов состоит из нескольких этапов:
Основные этапы монтажа
Следует отметить, что отделка откосов пластиковых окон сэндвич панелями и деревянных выполняется одинаково. Далее я подробно расскажу. как осуществляется работа на каждом из этих этапов.
Пример выравнивания оконного проема деревянными рейками
Подготовка поверхности
Перед тем. как установить сэндвич панели на окна, обязательно нужно подготовить поверхность. Делается это следующим образом:
- в первую очередь выровняйте оконный проем. Для этого удалите старые куски штукатурки и прочие неровности. В некоторых случаях для выравнивания проема, по периметру устанавливают деревянные рейки при помощи саморезов или даже дюбель гвоздей. В процессе монтажа реек обязательно используйте строительный уровень, чтобы оконный проем получился ровным;
- также нужно подрезать монтажную пену межу стеклопакетом и оконным проемом, которая может помешать дальнейшей работе;
- затем проем необходимо очистить от пыли. Для этого пропылесосьте поверхность или протрите влажной тряпкой.
Теперь, когда проем подготовлен, можно приступать непосредственно к монтажу.
Монтаж стартового профиля
Установка оконных откосов из сэндвич-панелей предполагает монтаж П-образного профиля по периметру окна. Эта работа осуществляется в такой последовательности:
- первым делом промеряйте раму окна по периметру;
- затем нарежьте профиль на полоски необходимой длины. Для этого можно воспользоваться монтажным ножом или специальными ножницами;
- теперь при помощи строительного уровня нанесите на оконную раму разметку расположения профиля. Это необходимо для того, чтобы вертикальные направляющие располагались строго вертикально, а горизонтальная, соответственно, горизонтально;
Пример крепления стартового профиля
- теперь прикрепите направляющие к оконной раме по разметке при помощи саморезов. Последние должны располагаться с шагом около 20 сантиметров.
На этом процесс монтажа направляющих завершен.
Раскройка является очень ответственным этапом, поэтому работу необходимо выполнять аккуратно и внимательно. Инструкция выглядит так:
- первым делом промеряйте наружные стороны оконного проема;
- после этого измеряйте глубину проема с каждой стороны в нескольких местах;
- теперь согласно полученным данным нужно нанести разметку на панели с учетом того, что внутренние их торцы, т.е. примыкающие к стеклопакету, должны соответствовать длине направляющих. Чтобы упростить эту задачу, можно воспользоваться специальным угломером (малкой), который позволит измерить углы проема, чтобы потом использовать его как шаблон для нанесения разметки;
- теперь по разметке нужно вырезать заготовки. Для этого можно воспользоваться электролобзиком, монтажным ножом или даже ножовкой по металлу.
На рынке присутствует некачественный материал, который быстро желтеет на солнце и даже растрескивается. Поэтому делать покупку желательно в крупном строительном магазине. При этом имейте в виду, что цена на панели начинается от
600 рублей за м 2 .
Когда все три заготовки будут готовы, можно приступать к их монтажу.
Запенивание пространства между заготовкой и проемом
Установка откосов
На завершающем этапе устанавливаются откосы из сэндвич панелей на окна. Делается это следующим образом:
- начинайте установку с монтажа верхнего откоса. Для этого вставьте заготовку в направляющую;
- теперь заполните монтажной пеной пространство между панелью и оконным проемом, как показано на фото выше;
- далее надо зафиксировать деталь в горизонтальном положении. Для этого воспользуйтесь малярным скотчем, который следует наклеить на нее полосками с заворотом на стены;
- далее по такой же схеме устанавливаются вертикальные откосы;
На фото – наклеивание уголков
- затем по периметру оконного проема следует установить ПВХ уголки, которые придадут откосам завершенный вид и скроют щели.
Толщина материала бывает от 6 до 32 мм. Чем они толще, тем, соответственно, выше их теплоизоляционные качества.

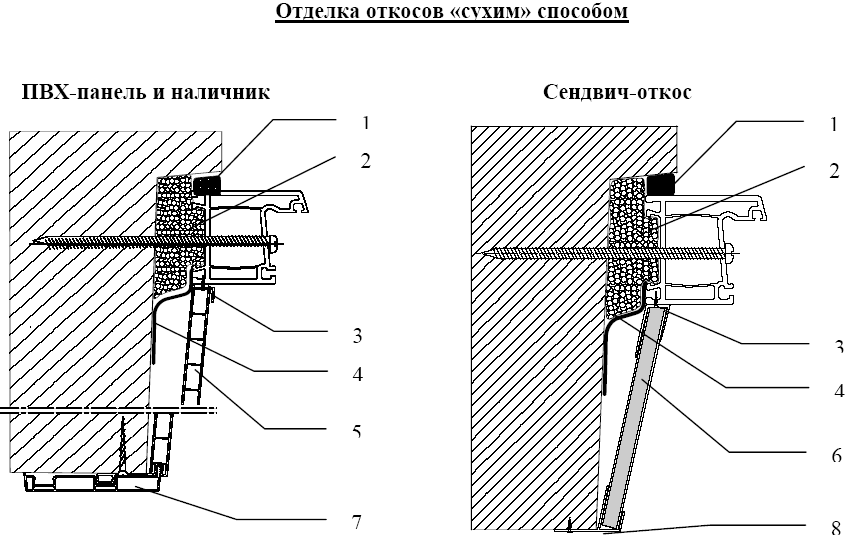

Следует отметить, что существует еще один способ монтажа откосов. Он заключается в использовании F-образного профиля, который по периметру проема крепится к стенам. При этом откос вставляется межу двумя хвостиками профиля, в остальном же работа осуществляется по описанной выше схеме.
Вот, пожалуй, и вся информация относительно установки откосов, которой я хотел с вами поделиться.
Выполнить откосы из сэндвич-панелей гораздо проще, чем из гипсокартона или штукатурки, что позволяет выполнять эту работу даже новичкам. При этом отделка получается с отличными эксплуатационными качествами. Единственное, в данном деле требуется аккуратность и внимательность.
Что это такое?
Внимание Сэндвич-панели – это плиты из экструдированного пенополистирола, с отделкой с одной или двух сторон ПВХ-листами. Толщина пенополистирола стандартна и составляет 9 мм, толщина отделки варьируется от 1 до 1,5 мм. Габаритные размеры – 300х150 см
Габаритные размеры – 300х150 см.
Утеплитель внутри панели может быть разным:
- пенополиуретан;
- экструдированный полистирол;
- свободно вспененный пластик.
Также, различаются варианты внешнего покрытия. Оно может быть изготовлено из:
- Жесткого ПВХ (о монтаже откосов из ПВХ говорится здесь). Обладает повышенной плотностью (1,4г/м³). Лист всегда белого цвета, но в зависимости от покрытия может быть матовым или глянцевым.
- Вспененного ПВХ. Применяется для внутренней части панели. Обладает низкой плотностью (0,6 г/м³), хорошо теплоизолирует.
- Слоистого пластика. Состоит из нескольких слоев пластика и декоративной крафт-бумаги, которые спрессованы и пропитаны смолами.
В зависимости от количества слоев, сэндвич-панели бывают:
- Односторонние. Одна сторона является черновой, другая, с большей толщиной – лицевой.
- Двусторонние. Обе ее стороны являются лицевыми.
Важно Существуют готовые системы из сэндвич-панелей, предназначенные для оконных откосов. В их комплект входит не только сам материал, но и необходимый крепеж
Устройство откосов из сэндвич панелей
Если разбираться с конструктивными особенностями откосов из сэндвич панелей, то можно прийти к тому, что их конструкция является полностью идентичной пластиковым откосам – как и они, сэндвич откосы собираются из трех основных элементов.
- Пластиковый профиль П-образной формы. По-другому его называют стартовый профиль, так как именно с его установки начинается монтаж откосов из сэндвич панелей. Как правило, его устанавливают по периметру оконного блока и используют для сопряжения откосов между собой и с подоконником.
- Сэндвич панель – это композитный материал, в котором вспененный полиуретан или полистирол заключен между двумя пластиковыми пластинами. Такие панели могут иметь различную толщину – 10, 24 или 32мм. Выбор между ними обусловлен ситуацией по месту – нужно смотреть на наличие свободного пространства между краем оконной рамы и торцом оконного проема. В большинстве случаев используется панель толщиной 24мм – такой себе универсальный габарит.
- Пластиковый профиль F-образной формы – по-другому его могут называть наличником. По сути, это несколько видоизмененный вариант стартового профиля, только дополнительно оснащенный широкой выступающей полосой, в задачи которой входит перекрыть монтажный шов между сэндвич панелью и наружным углом оконного проема.
В принципе, могут быть и другие вариации – довольно часто для декорирования соединения угла оконного проема и сэндвич панели применяются специальные системы. К примеру, чтобы закрепить передний край панели, могут использовать специальные кронштейны, которые, в свою очередь, могут являться фиксатором для пластиковых наличников реечного типа. Такие откосы называются европейскими и представляют собой полноценный конструктор, позволяющий легко и просто осуществлять установку откосов из сэндвич панелей.
Технология монтажа
Процесс монтажа откосов состоит из нескольких этапов:
Основные этапы монтажа
Следует отметить, что отделка откосов пластиковых окон сэндвич панелями и деревянных выполняется одинаково. Далее я подробно расскажу. как осуществляется работа на каждом из этих этапов.
Пример выравнивания оконного проема деревянными рейками
Подготовка поверхности
Перед тем. как установить сэндвич панели на окна, обязательно нужно подготовить поверхность. Делается это следующим образом:
- в первую очередь выровняйте оконный проем. Для этого удалите старые куски штукатурки и прочие неровности. В некоторых случаях для выравнивания проема, по периметру устанавливают деревянные рейки при помощи саморезов или даже дюбель гвоздей. В процессе монтажа реек обязательно используйте строительный уровень, чтобы оконный проем получился ровным;
- также нужно подрезать монтажную пену межу стеклопакетом и оконным проемом, которая может помешать дальнейшей работе;
- затем проем необходимо очистить от пыли. Для этого пропылесосьте поверхность или протрите влажной тряпкой.
Теперь, когда проем подготовлен, можно приступать непосредственно к монтажу.
Монтаж стартового профиля
Установка оконных откосов из сэндвич-панелей предполагает монтаж П-образного профиля по периметру окна. Эта работа осуществляется в такой последовательности:
- первым делом промеряйте раму окна по периметру;
- затем нарежьте профиль на полоски необходимой длины. Для этого можно воспользоваться монтажным ножом или специальными ножницами;
- теперь при помощи строительного уровня нанесите на оконную раму разметку расположения профиля. Это необходимо для того, чтобы вертикальные направляющие располагались строго вертикально, а горизонтальная, соответственно, горизонтально;
Пример крепления стартового профиля
- теперь прикрепите направляющие к оконной раме по разметке при помощи саморезов. Последние должны располагаться с шагом около 20 сантиметров.
На этом процесс монтажа направляющих завершен.
Раскройка является очень ответственным этапом, поэтому работу необходимо выполнять аккуратно и внимательно. Инструкция выглядит так:
- первым делом промеряйте наружные стороны оконного проема;
- после этого измеряйте глубину проема с каждой стороны в нескольких местах;
- теперь согласно полученным данным нужно нанести разметку на панели с учетом того, что внутренние их торцы, т.е. примыкающие к стеклопакету, должны соответствовать длине направляющих. Чтобы упростить эту задачу, можно воспользоваться специальным угломером (малкой), который позволит измерить углы проема, чтобы потом использовать его как шаблон для нанесения разметки;
- теперь по разметке нужно вырезать заготовки. Для этого можно воспользоваться электролобзиком, монтажным ножом или даже ножовкой по металлу.
На рынке присутствует некачественный материал, который быстро желтеет на солнце и даже растрескивается. Поэтому делать покупку желательно в крупном строительном магазине. При этом имейте в виду, что цена на панели начинается от
600 рублей за м 2 .
Когда все три заготовки будут готовы, можно приступать к их монтажу.
Запенивание пространства между заготовкой и проемом
Установка откосов
На завершающем этапе устанавливаются откосы из сэндвич панелей на окна. Делается это следующим образом:
- начинайте установку с монтажа верхнего откоса. Для этого вставьте заготовку в направляющую;
- теперь заполните монтажной пеной пространство между панелью и оконным проемом, как показано на фото выше;
- далее надо зафиксировать деталь в горизонтальном положении. Для этого воспользуйтесь малярным скотчем, который следует наклеить на нее полосками с заворотом на стены;
- далее по такой же схеме устанавливаются вертикальные откосы;
На фото – наклеивание уголков
- затем по периметру оконного проема следует установить ПВХ уголки, которые придадут откосам завершенный вид и скроют щели.
Толщина материала бывает от 6 до 32 мм. Чем они толще, тем, соответственно, выше их теплоизоляционные качества.
Следует отметить, что существует еще один способ монтажа откосов. Он заключается в использовании F-образного профиля, который по периметру проема крепится к стенам. При этом откос вставляется межу двумя хвостиками профиля, в остальном же работа осуществляется по описанной выше схеме.
Вот, пожалуй, и вся информация относительно установки откосов, которой я хотел с вами поделиться.
Выполнить откосы из сэндвич-панелей гораздо проще, чем из гипсокартона или штукатурки, что позволяет выполнять эту работу даже новичкам. При этом отделка получается с отличными эксплуатационными качествами. Единственное, в данном деле требуется аккуратность и внимательность.
Монтаж ПВХ-откосов своими руками
Как и все строительные работы, монтаж пластиковых откосов начинается с предварительной подготовки, в процессе которой приобретаются нужные для данной работы материалы и инструменты.
Какие необходимы материалы и подручный инструмент:
- Пластик для откосов толщиной не менее 8 мм.
- П-образная стартовая полоса из пластика.
- F-образный пластиковый профиль.
- Материал для утепления: минеральная вата, монтажная пена.
- Деревянная рейка.
- Дрель под саморезы.
- Строительный уровень.
- Рулетка.
- Шпатель.
- Цементный раствор.
- Саморезы длинные — 95 мм, саморезы-клопы — 4,5 мм.
- Малярный нож.
- Силиконовый герметик.
- Ножницы по металлу.
- Строительный степлер.
Далее подготавливается рабочая поверхность: со старых откосов снимаются остатки обоев или старой штукатурки, поверхность обрабатывается противогрибковым средством.
Если во время установки металлопластикового окна со стороны улицы образовались щели, их требуется заделать цементным раствором. Данная процедура необходима для закрытия монтажной пены от губительных для нее солнечных лучей и уплотнения наружных монтажных швов.
Сэндвич панели для откосов технические характеристики
Сэндвич-панели – это многослойные бескаркасные строительные конструкции. Слово «сэндвич» (от англ. sandwich – слоить) обозначает «слоистое» строение строительной конструкции.
Свойства и области применения ПВХ сэндвич-панелей
Панели собираются между собой в стеновые блоки при помощи профилированного замкового соединения, находящегося в теле панели. Сэндвич – панели относятся к ряду легких ограждающих конструкций.
ПВХ – сэндвич панель представляет собой трехслойную конструкцию: два жестких листа ПВХ между которыми находится утеплитель (пенополистирол (прессованный или вспененный (PSV), экструдированный – ST, XPS), или в редких случаях – пенополиуретан – FPU).
Рисунок 1ПВХ сэндвич-панель
ПВХ сэндвич панели с наполнителем из пенополиуретана обладают наилучшими теплосберегающими характеристиками. Пенополиуретан является наиболее экологически чистым материалом. Разрешено применение в жилых помещениях. Имеет минимальную гигроскопичность и наибольший срок службы.
Пенополистирол отличается высокой прочностью, химической стойкостью, долговечностью, высокими теплоизоляционными свойствами.
В зависимости от климатических условий и назначения строящегося (реконструирующего) объекта применяется тот или иной тип утеплительного материала.
В качестве наружного слоя пластиковой сэндвич-панели могут применяться различные материалы:
• Жесткий ПВХ лист (rigid PVC sheet)• Вспененный ПВХ лист (foam PVC sheet)• Слоистый пластик (HPL)
Жесткий ПВХ лист – наиболее часто встречающийся в пластиковых сэндвич-панелях материал, применяемый для откосов. Для производства сэндвич панелей с жестким ПВХ чаще всего применяется листовой материал белого цвета, толщина которого варьируется от 0,8 — 2 мм, поверхность листа может быть как глянцевой, так и матовой. Плотность такого материала – 1,4 г/см3.
Вспененные ПВХ листы получили такое название из-за пористой внутренней структуры, которую специально получают при экструзионном производстве листов. Вспенивание пластика происходит на выходе из экструзионной головки, при этом по толщине листа получается мелкоячеистая структура, содержащая большой процент мельчайших замкнутых пузырьков воздуха. Поэтому, в дополнение к вышеуказанным свойствам, ПВХ листы обладают малой плотностью (0,6 г/см3), и хорошей теплоизоляцией. Вспененные ПВХ листы также, как и жесткие ПВХ листы, обладают хорошей влагостойкостью. При отрицательных температурах ударная прочность вспененных пластиков уменьшается.
Термин HPL означает способ производства материала: собирается «пачка» бумаг (крафт-бумага для внутренних слоев, декоративная для поверхности, оверлей — для защиты поверхности) пропитывается фенолформальдегидными и аминоформальдегидными смолами и спрессовывается в этажном прессе под давлением от 90 до 110 кг/см2. При прессовании применяется технологическая оснастка, которая определяет текстуру поверхности. В этом качестве используются специальные прокладочные металлические листы и матрицы, поверхность которых представляет собой рельефные изображения, имитирующие поры дерева, поверхность камня и т.п. Эти рельефы переносятся на поверхность листа пластика, что позволяет получить различные типы поверхности: глянец, «сатин», поры дерева, «асфальт» и пр. HPL производится только в листах. Толщина листового слоистого пластика для производства сэндвич-панелей чаще всего составляет 2 мм. Из всех вышеописанных пластиков для облицовки утеплителя в сэндвич-панели HPL является наиболее прочным и надежным материалом, и сэндвич-панели с HPL могут применяться в таких эксплуатационных условиях, которые предполагают наибольшие нагрузки на материал.
Любой из вышеописанных облицовочных пластиков может быть покрыт ренолитной пленкой, что сделает его более подходящим для декорирования. Чаще всего в целях декорирования используются сэндвич-панели с HPL. Для откосов и окон чаще всего используется простой жесткий матовый или глянцевый ПВХ лист белого цвета. Реже всего применяются панели со вспененным ПВХ.
Монтируем откосы из пластика со стартовым профилем
Начинается монтаж пластиковых откосов и по этой технологии с подготовки оконного проема. Обрезаем ровно пену, удаляем все, что плохо держится, счищаем пыль, при необходимости проходимся по проему грунтовкой, улучшающей сцепление.

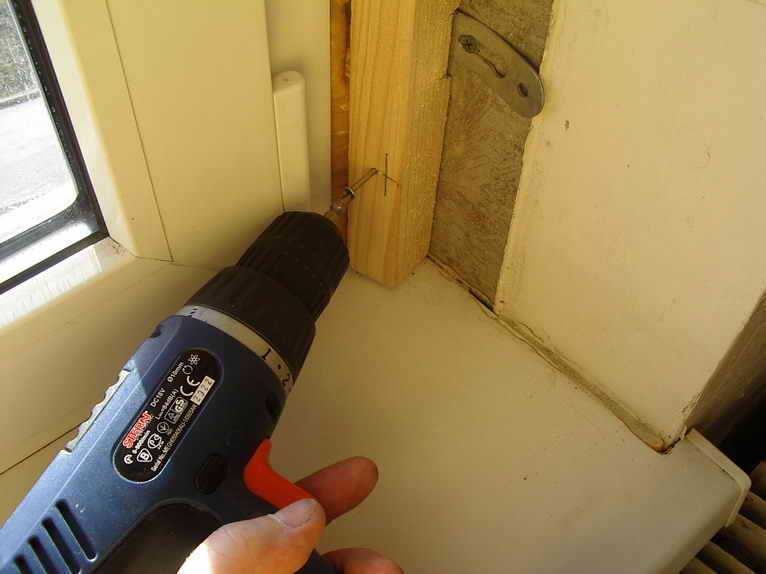

По периметру проема, но уже около рамы, крепят деревянный брусок. Толщину выбираете в зависимости от расстояния: он должен почти заходить на раму. Одну сторону бруска необходимо подработать рубанком, сделав наклон. Угол наклона этой грани равен углу установки откоса. Можно отпилить, но сделать ровно сложнее, разве что есть циркулярная пила с регулируемым углом.
Обработанный брусок прикручиваем к стенам по периметру проема. Способ крепления зависит от материала стены. Если стена кирпичная, можно попробовать на саморезы, в бетонную необходимо ставить дюбеля.
Покупаете в магазине стартовый профиль, устанавливаете его длинной стороной к бруску, крепите. Удобнее и быстрее к планке фиксировать его скобами из строительного степлера, если такого нет, можно маленькими гвоздиками или саморезами с плоскими головками.
Выбирая стартовый профиль, берите плотный. Он дороже, но вам нежно всего три метра на окно, может чуть больше. Плотный профиль будет хорошо держать пластик, мягкий — гнется и вид получается некрасивый. Еще один момент — при монтаже профиля прижимайте его как можно плотнее к раме, чтобы зазоров или не было вообще, или они были минимальны.
Вверху при стыковке вертикального и горизонтальных профилей нужно быть особенно аккуратными и отрезать их точно под углом 45°. Если есть небольшие щели, их можно будет заделать акрилом.
По этой технологии установку пластовых откосов удобнее начинать с боковин. В закрепленный стартовый профиль вставляем панель. Их тоже лучше брать из дорогих и плотных, с толстым слоем пластика. Если поставить дешевые (потолочные), то лицевая стенка тонкая, и при ярком освещении будут видны перемычки. К тому же такой пластик можно продавить даже пальцем.
По ширине пластиковая панель должна быть больше откоса. Если ширины одной не хватает, стыкуют две. Но тогда в месте стыка нужна будет дополнительная вертикальная планка, к которой закрепится первая полоса.
Вставленная в профиль панель, как правило, длиннее проема. Придерживая ее рукой, отмечаем линию проема. Сняв, отрезаем по отмеченной линии.
Устанавливаем панель снова, отодвигаем немного от стены и заполняем монтажной пеной, стараясь заливать без пропусков, но без излишков. Чтобы так получилось, начинаем с дальнего нижнего угла — проводим снизу-вверх возле прибитой планки. Пока дошли до верха, внизу пена немного расширилась. Снова проводим пеной линию, но уже ближе к краю. Чем ближе к наружному краю, тем меньше требуется пены — ведь панель устанавливается под откосом, потому все тоньше делайте дорожки. Дойдя до середины, на остальной поверхности сделайте змейку и прижмите панель так, как она должна стоять. Выровняйте и проверьте. Закрепите к стене малярным скотчем. Так же устанавливают вторую часть и потом верхнюю. Ее можно вырезать тоже по бумажному шаблону, а края подогнать до идеального (или почти) совпадения наждачкой.
Установив все части откоса и закрепив малярным скотчем, оставляют до полной полимеризации. Потом, чтобы не шпаклевать щели между откосом и стеной, на жидкие гвозди клеят белый пластиковый уголок. Основная задача — отрезать ровно в углах. Клеится просто: на обе полочки уголка наносите тонкую полосу клея, прижимаете, проходя рукой вдоль, держите пару минут. Так устанавливают их по всему периметру, потом, до высыхания клея, тоже подклеивают малярным скотчем и оставляют.
Через сутки снимаем скотч, откосы из пластика готовы.
Если есть где-то щели, их заделывают акрилом, как описано выше. Не используйте силикон. На свету он быстро желтеет. Через год-два будут ваши окна выглядеть ужасно. Ищите белый акриловый герметик и им маскируйте.
Вариант установки откосов со стартовым профилем, прикрученным к раме окна смотрите в этом видео.
Видео-вариант установки откосов из пластика без стартового профиля.
И еще способ в этом видео
Тут обратите внимание на отделку стыков панелей. Их сделали при помощи специального профиля. Можно и так
Можно и так.
