Крепление с помощью клинового анкера

Как выбрать анкер для бетона: практические советы

Часто во время строительства или ремонта возникает необходимость закрепить массивные предметы к какому-либо основанию: стене, полу, потолку, фундаменту. Это могут быть как промышленное оборудование и строительные конструкции (например, элементы каркасной постройки), так вполне «бытовые» вещи: полочки для телевизора, кондиционеры и т. п. Для крепления к дереву достаточно гвоздя или шурупа. Но если основание бетонное, ни гвоздь, ни шуруп не обеспечат требуемой надёжности, даже в паре с деревянным «чопиком» или пластиковым дюбелем. Вот тут-то и «придёт» на помощь специально созданный для таких нужд крепёж – анкерный болт.

Эта статья поможет из всего многообразия выбрать анкер для бетона.

Что такое химический анкер?

Химический анкер по своей сути представляет собой двухкомпонентную клеящую массу, изготовленную на основе синтетических смол. В технической литературе и в разговорном сленге строителей он имеет немало других наименований — «вклеивающий анкер», «инжекционная масса», «система, вклеивающая анкер», «жидкий дюбель или анкер», ну и «химический анкер».

Впервые этот тип крепежа был применен в горнодобывающей отрасли – для монтажа конструкций с крепление к рыхлым породам. Со временем – распространился на всю строительную отрасль.

В отличие от традиционных анкеров с распорными элементами, химические материалы способны обеспечить высокую надежность фиксации на неустойчивом, малопрочном или сложном по своей структуре материале.

Химические анкеры — это не просто обычная туба с клеем, а высокотехнологичная крепежная система. Обычно в дополнение к составам в продажу поставляются приборы для сверления шпуров, пистолеты-смесители, дозаторы массы, специальные скребки и ерши для очистки отверстий и другие необходимые инструменты и приспособления.

Составы химических анкеров подбирают под конкретную задачу, учитывая условия применения, в том числе, безусловно, специфику материала, из которого возведена основа.

Пропорции различных веществ, используемых в изготовлении химических анкеров, являются коммерческой тайной каждого из производителей. Единственное, что можно сказать с некоторой долей уверенности — это то, что в состав входят такие компоненты, как:

• Синтетические смолы, производимые на основе полиуретана, акрила или полиэфира.
• Кварцевый мелкофракционный песок.
• Цементный состав — используется в качестве наполнителя и вяжущего компонента, обеспечивающего прочностные характеристики клеящего состава.
• Отвердитель.

Принцип работы химического анкера заключается в креплении металлического стержня (шпильки) с помощью синтетического клеящего состава в бетонных (в том числе в пористых бетонах), кирпичных и многих других конструкциях. Химическая масса глубоко проникает в материал основания, заполняя его поры. Затем синтетические смолы отвердевают, образуя монолит, надежно удерживающий анкерную деталь в основании.

Химические анкеры широко используются для установки металлических крепежных деталей в основную несущую конструкцию.

Технология фиксации с помощью химического анкера проста — клеящей массой (с помощью специального пистолета-дозатора или установкой особой капсулы) заполняется подготовленное отверстие. После этого в него вставляется металлический элемент (чаще всего – шпилька, но может быть и просто рифленый арматурный прут). Химический состав как бы обволакивает металл, заполняя даже узкие зазоры между витками резьбы.

Пример, использования химического анкера: слева – шпилька с резьбой (крепёжный элемент), в центре — отверстие в ячеистом бетоне и закрепленная в нем шпилька, справа — то же самое, но при использовании химического анкера в тяжелом бетоне.

Эти анкерные соединения по способности выдерживать выдергивающую нагрузку стоят значительно выше обычных анкеров или дюбелей. А при очень высоких нагрузках — вообще не имеют аналогов.

Необходимо отметить, что прочность соединений, осуществленных с помощью химических анкеров, настолько высока, что материал применяется даже при строительстве балконов, козырьков зданий, мостов, причём — в подводной их части, и т.п.

Особенно актуально применение данного материала в тех случаях, когда традиционные анкерные крепления и дюбели не способны обеспечить надежное соединение крепежа и основания. Например, если металлические элементы необходимо закрепить в «слабом» основании — это может быть пустотный кирпич, ракушечник, известняк, песчаник, керамзитобетон, или ячеистый бетон. Поэтому в последнее время популярность этого материала неуклонно растет.

Различные клеящие составы имеют разный период схватывания и полного отвердевания. Он может варьироваться от нескольких часов до суток.

Выбор крепежей по типу материала

Выбирая крепежные приспособления и метод монтажа, необходимо исходить из особенностей поверхности, ее материала и вида самих кабелей. В зависимости от вида электропроводки (наружная или скрытая) и типа основания подбираются соответствующие крепежные материалы.

https://www.youtube.com/watch?v=_elxQ62ypF4

Основание может быть мягким или твердым. Также оно бывает тонким и ломким. Мягкие поверхности – это дерево или штукатурка. Крепеж проводов на стене из таких материалов, как правило, выполняют гвоздями или саморезами.

Гипсокартонные и блочные (из пеноблоков, газобетона) – это ломкие основания. Для них предусмотрены специализированные дюбели, обладающие увеличенной упорной площадью. При работе с основаниями из блоков иногда также применяют клей.

Параметры монтажа

М6	М8	М10	М12	М16	М20
Диаметр бура, мм	6	8	10	12	16	20
Длина отверстия, мм	55	65	70	90	110	130
Глубина установки, мм	49	58	62	82	102	121
Диаметр отверстия в детали, мм	7	9	12	12	18	22
Усилие затяжки гайки, Нм	8	15	30	50	100	200

Инструкция по монтажу

Отверстие в бетонном основании просверливается буром с твердосплавным наконечником при помощи перфоратора или ударной дрели.
Перед установкой дюбеля важно тщательно прочистить отверстие от бурильной крошки, используя сначала металлический ершик, а затем продувочный насос.
Навинтите гайку на резьбовой конец шпильки, подложив под нее шайбу. Совместите верх гайки с торцом шпильки

Это делается для того, чтобы защитить начало резьбы от повреждения молотком.
Вставьте крепеж через отверстие в прикрепляемой детали (сквозной монтаж) или непосредственно в материал (предварительный монтаж) и вбейте его ударами молотка.
Завинчивайте гайку сначала от руки, пока шайба не будет плотно прилегать к поверхности, а затем затяните ключом, сделав 3-5 оборотов.

Как подобрать?

При покупке анкера очень важно, чтобы он в точности соответствовал установленным требованиям ГОСТа. Чтобы удостовериться в высоком качестве изделия, следует обязательно потребовать у представителя торговой компании свидетельство на продукцию: если документация в полном порядке, можно смело делать покупку. Такой проверкой не стоит пренебрегать, поскольку этому небольшому механизму отводится довольно весомая роль, и от качества крепления будет всецело зависеть безопасность жизни пользователей

Такой проверкой не стоит пренебрегать, поскольку этому небольшому механизму отводится довольно весомая роль, и от качества крепления будет всецело зависеть безопасность жизни пользователей.

Современная промышленность предлагает огромный выбор аналогов клиновых болтов, которые также можно использовать при осуществлении отделочных работ. К числу наиболее распространённых можно отнести:

• анкеры типового строения: это универсальные и широко востребованные при проведении любых ремонтных и отделочных работ метизы;
• стержневые фиксаторы: незаменимы при работах, когда отверстия для фиксации имеют достаточную глубину;
• латунные крепёжные элементы: незаменимы, когда надо закрепить разные предметы на основании бетонных и кирпичных конструкций;
• химические крепления.

Для установки метизов последнего типа не нужно прилагать особых физических усилий. Принцип работы этих зажимов заключается в том, что в отверстия, предназначенные для монтажа крепежа, помещается небольшая капсула с клеевой основой. Вкручиваемая в отверстие металлическая шпилька проламывает внешнюю оболочку капсулы, а также сминает её внутреннюю перегородку. В результате клеевой состав смешивается с отвердителем, и получившийся раствор переходит в полость отверстия. По мере застывания этот раствор формирует очень надежное и очень прочное соединение.

Все перечисленные крепежные элементы отличаются друг от друга, поскольку конструкция каждого из них разрабатывается специально для решения какой-либо конкретной задачи по закреплению конструкций разного веса, разных форм и размеров на основаниях разных типов. Крепежные изделия надо подбирать в точном соответствии с их главным предназначением, лишь в этом случае они смогут обеспечить максимальную прочность и устойчивость фиксации.

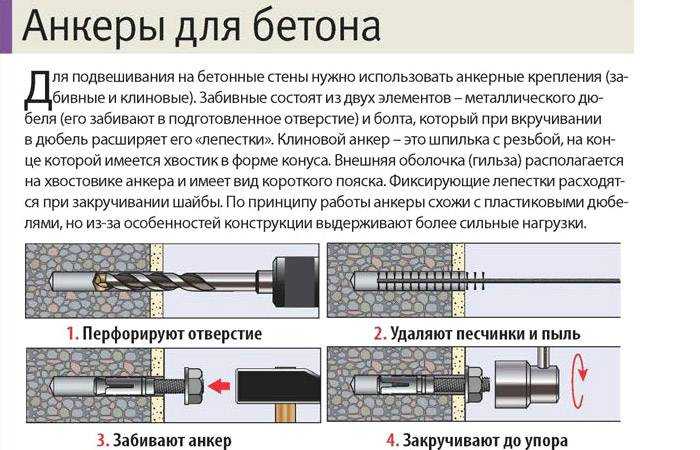

Инструкция по установке клинового анкера

Для лучшей фиксации изделий при помощи анкера нужно соблюдать определенные правила. Во-первых, без отверстия не получится закрепить метиз. Во-вторых, крепление зависит от муфты, которая перемещается по хвостовой части метиза и запускает распорную систему.

Установка анкера займет не много времени и сил, если следовать таким правилам.

1. Подготовки отверстия, которое будет соответствовать ширине анкера.
2. Очищение этой выемки от результата работы (пыль и мусор).
3. Установка метиза в отверстие и вдавливание его при помощи стандартного молотка.
4. Использование гайки для надежной фиксации метиза и поверхности.
5. Закручивание гайки, которое способствует освобождению внутреннего зажима и соединению его со стенками детали.

Снимают верхнюю гайку, забивая аккуратно метиз до конца. Последним шагом заделывают отверстие строительным раствором (шпаклевка или цемент). И надежное крепление готово.

Напарники клиновидного анкера в строительстве

Продаются анкеры как поштучно, так оптом и мелким оптом. Чем короче анкер клиновидной формы, тем больше штук в упаковке. Если для закрепления деталей необходимо достаточно большое их количество, то проще купить целую упаковку, все равно оставшиеся элементы пригодятся в будущем. Клиновидный тип анкера – это не единственный механизм для монтажа деталей к поверхностям.

Для этих целей существуют также и анкерные болты (с их помощью чаще всего крепятся строительные конструкции), и анкер-клин, имеющий высокую степень расклинивания. Есть еще и стержневые фиксаторы, который используют для глубокой установки. Латунные анкеры – для закрепления в бетоне. Есть даже специальные анкеры, с помощью которых детали крепятся к гипсокартону или фанере. Но при этом вес таких деталей незначителен.

Современный прогресс обеспечил создание еще и химических анкеров. Для их закрепления не требуется столько физических усилий. Для монтажа достаточно вставить в отверстие ампулу, в которой содержится специальная клеевая жидкость. Как видно, большое количество крепежных элементов разработано для фиксации к различным поверхностям всевозможных конструкций. У каждого из них есть свои отличительные черты, которыми и обусловлена специфика их применения.

Источник

Способы крепления

Существует несколько типов крепежа осветительного прибора к бетонному потолку:

• Крюк. Подходит для монтажа массивных конструкций, различных тяжелых светильников и хрустальных люстр.
• Кронштейн (монтажная планка). Современное приспособление используется в основном для легких изделий.

Крепление с помощью монтажной планки

Самый удобный способ закрепить люстру на бетонном потолке при помощи кронштейна заключается в том, что все необходимые детали и элементы идут в комплекте со светильником.

На готовую поверхность устанавливается специальная монтажная планка в такой последовательности:

• Определитесь с местом установки и подготовьте его для дальнейших работ. Устанавливается пластина обычно на ровный слой штукатурки. Поверхность должна быть крепкой.
• До фиксации пластины проверьте проводку, ее качество, количество выведенных проводов.
• Подогните или ликвидируйте старый крюк, если такой остался от предыдущего ремонта. Если позволяет конструкция, то крюк оставляют подогнутым, как запасной вариант крепления.
• Проведите разметку отверстий для кронштейна. Просверлите дрелью отверстия с последующей загонкой в них дюбелей. Зафиксируйте планку шурупами, имеющимися в комплекте прибора.

Заключительный этап — плотное присоединение декоративной накладки люстры к кронштейну с помощью гаек или шурупов. Закрепите плафоны, вкрутите лампочки.

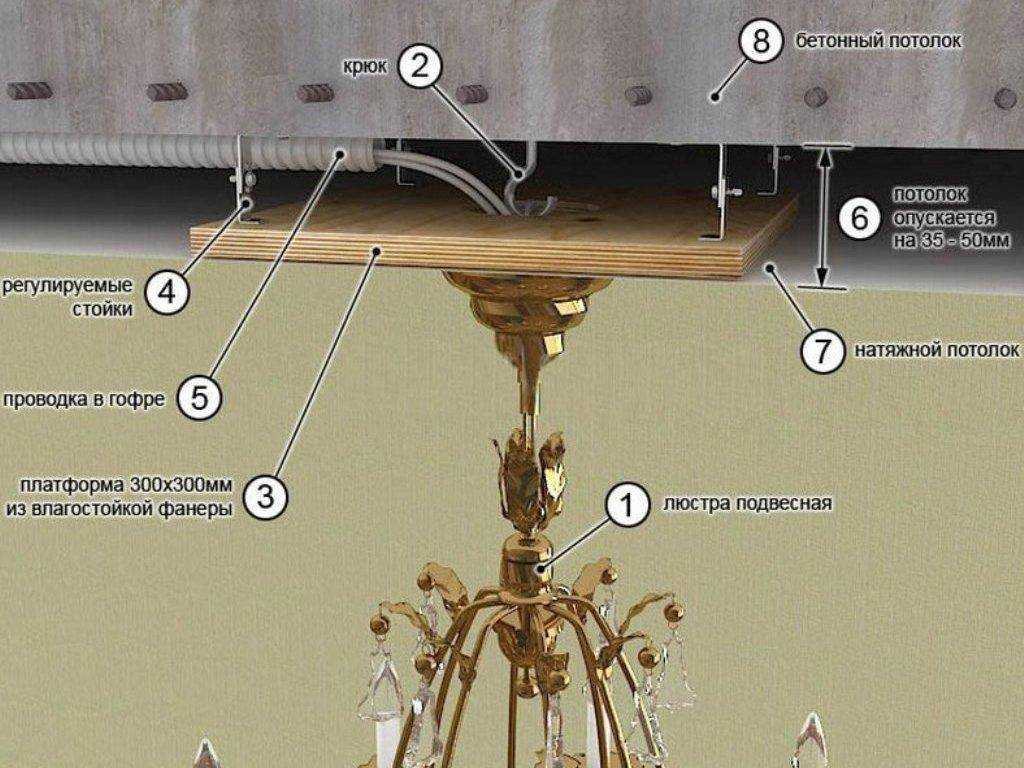

Установка с закреплением крюка

Это более трудоемкий процесс, который зависит от типа крюка. Они бывают:

1. С обычной резьбой для монтажа люстры среднего веса до 4 кг.
2. С анкерным болтом — предназначены для тяжелых экземпляров массой свыше 5 кг.

В первом варианте потребуется просверлить дрелью отверстие на предполагаемом месте установки прибора, в которое вставляется дюбель. Затем просто ввинчиваем в него крюк. Для анкерного болта просверливается отверстие нужного размера, а после он загоняется и полностью закручивается до упора.

Специалисты советуют провести изоляцию крюка с помощью изоленты для предотвращения образования короткого замыкания проводов. При двухфазном подключении работа с электропроводами будет аналогична описанию выше, только с одним отличием — последовательным подключением каждой фазной пары.

Итак, закрепление осветительного прибора при помощи крюка заключается в:

1. подвешивании петли прибора на крюк;
2. соединении и изоляции проводов;
3. плотном закреплении специальной декоративной чашки прибора возле потолка путем ее подтягивания вверх до упора.

Кратко о крепеже

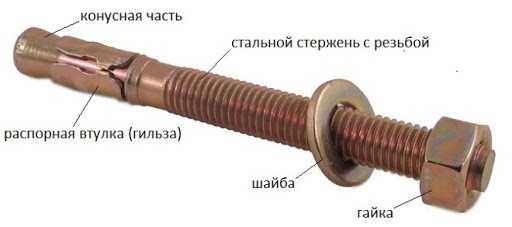

Устройство анкерного крепежа включает такие взаимосвязанные элементы:

• шпилька длиной от 40 до 60 мм, которая имеет продольную борозду на корпусе;
• клиновидного распора, сужающегося к части, которая будет монтироваться в толщу материала;
• головка в виде плоской шайбы, которая не дает детали чрезмерно погрузиться в основание при забивании.

По устройству анкер-клин напоминает дюбель-гвоздь, но превосходит его по способности выдерживать повышенные нагрузки и стойкости к термическому воздействию. В случае пожара он не даст обвалиться потолку или люстре, как это может случиться при использовании пластиковых дюбелей.

Принцип работы анкера заключается в создании надежного крепления после помещения детали в подготовленное отверстие и забивания распора молотком. Чтобы можно было выбрать метиз с требуемыми параметрами, применяют специальную маркировку символами, которые обозначают:

• W – размер диаметра;
• А – длина;
• М – резьба шпильки.

Установка креплений

Если выбраны такие способы крепления, как саморезы, подвесы или кронштейны, то их установка производится так:

1. размечается область фиксации крепежа;
2. просверливаются отверстия;
3. вкручиваются (вбиваются) фиксирующие саморезы (болты).

Установка анкерных болтов своими руками выполняется так:

1. в отмеченном месте просверливается отверстие, размеры которого полностью совпадают с размерами болта;
2. в отверстие вставляется анкерный болт. Если он входит не полностью, то отверстие требуется дополнительно углубить;
3. болт фиксируется предусмотренным способом (поворачиванием болта или крюка, путем дополнительно вбивания для расширения клина).

Схема установки анкерного болта

Как закрепить люстру на потолке, смотрите на видео.

При выборе способа крепления рекомендуется создать запас дополнительной прочности подвешиваемого устройства. Это позволит избежать проблем в критических случаях.

Техника подключения

Все электрические работы следует проводить при снятом напряжении. Сделать это необходимо не просто выключателем, а отключив автоматы на электрощите. Рекомендуется дополнительно проверить напряжение на контактах проводов при помощи индикаторной отвертки.

Фаза и ноль

Большинство старых светильников не имеет цветовой маркировки проводов. По прежним правилам этого было достаточно. Но при использовании винтовых патронов желательно располагать фазу на центральном контакте, а ноль — на винтовом. Это обеспечит дополнительную защиту от поражения электрическим током при случайном касании винтового проводника при замене лампочки.

К тому же в домах не всегда соблюдены правила разрыва электрической цепи, в результате размыкается нулевой провод, а фаза остается всегда на люстре, что создает определенную опасность. По этой причине рекомендуется даже простую замену ламп производить при снятии напряжения на щитке. Только так можно дать полную гарантию защиты от поражения.

Если провода люстры имеют цветовую маркировку, подключить устройство становится проще. Нулевой проводник подходит от щита. Фазный провод размыкается выключателем. Если проводка квартиры не имеет маркировки, определить фазу и ноль можно с помощью индикаторной отвертки.

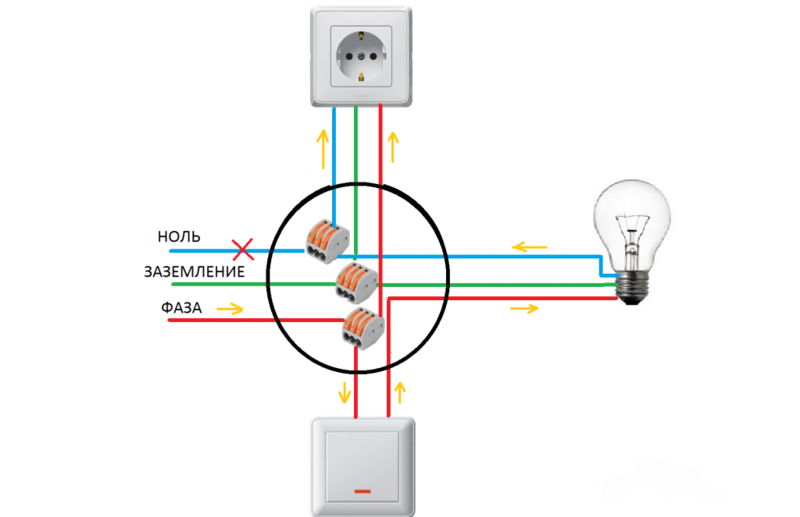

Соединение проводов

Важно помнить, что все соединения на скрутках в настоящее время недопустимы. Можно тянуть с заменой скрутки на специальное соединительное устройство, но при монтаже новой люстры категорически не рекомендуется пользоваться старыми опасными методами соединения проводов, которые могут привести к перегреву, короткому замыканию и пожару

Современные светильники имеют в своем составе специальные контакты для подсоединения проводов. Обычно они представлены винтовыми зажимами. Зачищенный участок провода достаточно вставить в отверстие контакта и затянуть винт.

Если люстра и проводка оканчиваются просто проводами, необходимо приобрести специальные зажимы. Они бывают нескольких разновидностей:

• Трубчатые винтовые колодки. Провода надежно зажимаются винтами, обеспечивается приемлемый контакт и изоляция соединения.
• Колодки с пластинчатой токоведущей перемычкой. Прижимание провода осуществляется через шайбу, поэтому контакт более надежен и отсутствует риск перетирания провода острыми краями винта. В неприкрытом виде колодки такого типа характеризуются меньшими изолирующими свойствами, поэтому рекомендуется использовать модели с крышками.
• Нажимные клеммники с защелкой или пружиной. Встречаются самозажимающиеся конструкции, которые отличаются удобством в использовании, но обычно рассчитаны на меньшую силу тока. Они более стойки к вибрации, со временем не теряется контакт, поскольку отсутствует винт, который может откручиваться.

Есть дополнительные рекомендации, позволяющие правильно выполнить соединение. Вот основные из них:

• Зачищать провода лучше с использованием специального инструмента. Так будет обеспечена наиболее полная очистка без повреждения жилы.
• Рекомендуется снятие оксидной пленки с зачищенного проводника.
• Для многожильных проводов желательно использовать наконечники, которые прижимаются на конце провода. Особенно актуально это для винтовых зажимов, в которых проводник сдавливается, соответственно, винтом. Без наконечника со временем контакт может ухудшаться из-за уплотнения отдельных тонких жилок.
• Провод в клемму необходимо заводить до окончания зачищенного участка. Это следует учитывать при определении длины зачистки. Так обеспечивается хорошая изоляция.

Современные люстры могут иметь различные способы крепления. Знание особенностей всех вариантов позволит без труда самостоятельно выполнить монтаж светильника. Существует возможность надежно и красиво подвесить люстру даже на натяжном потолке. Соблюдение требований безопасности и правил проведения электрических работ позволит успешно произвести подключение и сохранить его надежность на многие годы.

Анкер клиновой: к каким материалам крепится?

Анкер клиновой относится к категории метизов с механическим креплением, поэтому способен выдерживать средние нагрузки. В анкере есть распорная часть, которой он фиксируется в отверстии. Устанавливается анкер клин с помощью гайки и шайбы. При установке хвостовик расклинивается, обеспечивая клиновым анкерам прочную фиксацию в прочном основании.

Клиновые анкеры за счет своей конструкции и способа крепления подходят для твердых оснований, например, бетона. В непрочных материалах соединение клинового анкера ослабляется. Поэтому, не стоит пытаться создать прочное крепление в пористом кирпиче, блочной кладке и других рыхлых основаниях. С камнем и гранитом тоже могут возникать вопросы, поскольку проверить их однородность практически невозможно.

Бетон – это прочное основание. Его качество и состав влияют на несущую способность клинового анкера. Если при установке нельзя установить класс прочности бетона, производится расчет по самым низким показателям.

Отличие клинового анкера от других крепежей заключается в том, что распорная часть и удерживающая сила расположена только в определенной зоне, а не создается по длине всего анкера. Из-за этого и не рекомендуют применять анкера для пористых структур. В кирпиче часто встречаются пустоты, которые не могут гарантировать хорошего сцепления с метизом. Если удерживающая сила концентрируется только в одном участке, материал раскрошится. При сосредоточении распорной части клинового анкера в пустоте, фиксации не будет.

Другие популярные материалы стен, пенобетон, газобетон являются более пористыми, и поэтому к ним нельзя крепить клиновые анкера. В них существует множество небезопасных зон. При попадании анкера в пустоты, крепеж будет ненадежным. Лучше не экспериментировать и для таких оснований подобрать подходящие метизы.

Как повесить тяжелую люстру на потолок с помощью анкера

Для крепления изделий на твердом потолке или стене с нагрузкой более 30 кг применяется металлический Анкер, что в переводе с немецкого языка означает якорь.

Для подвеса люстры на потолок весом более 10 кг можно использовать не только крюк с пластиковым дюбелем, но и простой не дорогой забивной анкер, способный выдержать при установке на потолке из бетонного перекрытия вес до 30 кг.

Как видно на фотографии, забивной анкер представляет собой отрезок металлической трубки, внутри которой до половины длины нарезана метрическая резьба, а вторая половина имеет сужение внутреннего диаметра и прорезями разделена на четыре сектора. Снаружи трубка, для лучшего сцепления с материалом стены имеет диагональную насечку.

Со стороны резьбовой части трубки анкера вставлен металлический вкладыш. Для установки забивного анкера нужно просверлить в потолке отверстие глубиной на 5 мм больше его длины, забить анкер молотком в просверленное отверстие и расклинить его с помощью специального приспособления. Приспособлением может служить металлический стержень, диаметром меньшим, чем резьба анкера. Удары по стержню продвинут вкладыш в сужающуюся часть трубки и цанги анкера раздвинутся в стороны врезаясь в бетон.

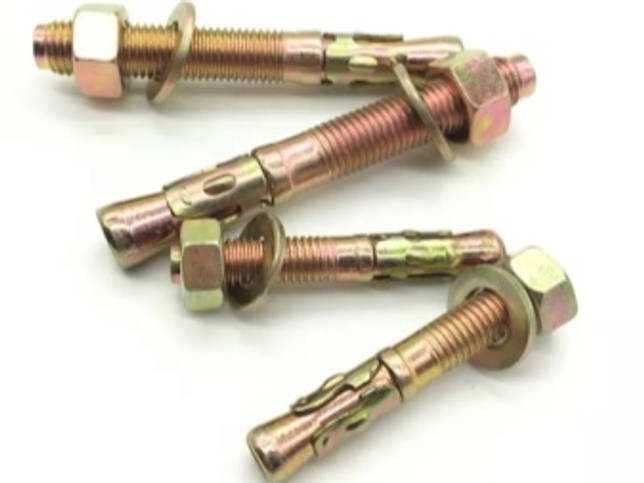

Какими бывают?

Клиновые анкеры выпускается в разных размерах, указываются они посредством маркировки. Например, параметры болта для бетона 15х12х100 означают следующее:

• 15 – диаметр корпуса, соответственно, сверло необходимо выбирать такого же размера;
• 12 — размер самой шпильки, по размерам которой выбирают гайку;
• 100 — размер самого анкера, его подбирают в зависимости от толщины стены.

Наиболее востребованы анкеры, диаметр корпуса и длина крепежа которых составляет: 6х40, 10х100, 12х100, 6х60, 8х80, 12х120, 10х120, М12, а также 10х95 и 12х150. Крепежи различной длины фиксируются на оптимальную глубину. Так, усиленный крепеж, длина которого равняется 40 мм, должен монтироваться в отверстие с глубиной 25 мм и более

Очень важно понимать, что длина метиза должна зависеть от толщины того модуля, который будет скрепляться данным крепежом

В соответствии с действующими ГОСТами, наименьшая длина клинового анкера составляет 40 мм, остальные детали идут по увеличению с шагом 5 мм. Максимальным размером принято 100 мм, более длинные изделия встречаются крайне редко.

Представленные в продаже анкеры имеют разные характеристики предельно допустимой механической нагрузки и наибольшего показателя нагрузки на выравнивание. Тем не менее, оба эти показателя имеют прямую зависимость друг от друга: первый параметр для анкеров может превышать второй не больше, чем на 1/4. Выбирая изделие, следует учитывать максимально разрешенную нагрузку. Бетонное основание в силу своих технико-эксплуатационных характеристик является очень прочным и плотным, поэтому анкер ему требуется максимально усиленный.

Анкер клиновой: к каким материалам крепится?

Анкер клиновой относится к категории метизов с механическим креплением, поэтому способен выдерживать средние нагрузки. В анкере есть распорная часть, которой он фиксируется в отверстии. Устанавливается анкер клин с помощью гайки и шайбы. При установке хвостовик расклинивается, обеспечивая клиновым анкерам прочную фиксацию в прочном основании.

Клиновые анкеры за счет своей конструкции и способа крепления подходят для твердых оснований, например, бетона. В непрочных материалах соединение клинового анкера ослабляется. Поэтому, не стоит пытаться создать прочное крепление в пористом кирпиче, блочной кладке и других рыхлых основаниях. С камнем и гранитом тоже могут возникать вопросы, поскольку проверить их однородность практически невозможно.

Бетон – это прочное основание. Его качество и состав влияют на несущую способность клинового анкера. Если при установке нельзя установить класс прочности бетона, производится расчет по самым низким показателям.

Отличие клинового анкера от других крепежей заключается в том, что распорная часть и удерживающая сила расположена только в определенной зоне, а не создается по длине всего анкера. Из-за этого и не рекомендуют применять анкера для пористых структур. В кирпиче часто встречаются пустоты, которые не могут гарантировать хорошего сцепления с метизом. Если удерживающая сила концентрируется только в одном участке, материал раскрошится. При сосредоточении распорной части клинового анкера в пустоте, фиксации не будет.

Другие популярные материалы стен, пенобетон, газобетон являются более пористыми, и поэтому к ним нельзя крепить клиновые анкера. В них существует множество небезопасных зон. При попадании анкера в пустоты, крепеж будет ненадежным. Лучше не экспериментировать и для таких оснований подобрать подходящие метизы.

Расходка для пистолетов Hilti GX120 и Hilti BX3

Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB

• одевается непосредственно в направляющую, благодаря чему обеспечивается удобный монтаж. Свободной рукой не нужно придерживать площадку.
• диаметр закрепляемого материала от 8мм до 40мм

Держатель электрокабеля X-ECT MX

Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.

• выполнен из негорючего материала
• подходят все кабельные стяжки шириной включительно до 9мм
• одевается непосредственно на “носик” пистолета

Держатель для кабелей, без хомутов и стяжки X-EKB MX

• очень удобен для применения на потолке
• не требует наличия дополнительных стяжек
• можно крепить одновременно несколько кабелей под один держатель

Крепеж под кабельный канал X-ET MX

Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.
Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

Зажим для кабелей или легких труб X-EKS 16-40 MX

Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

Двойной фиксатор X-DFB MX

• применяется при параллельной прокладке кабелей или труб
• подходит для гофры и труб d=16-28мм
• при монтаже не раскалывает бетон под основанием фиксатора

Подвесной элемент под электрику X-EHS MX, X-HS CC MX

• подвес производится на резьбовую шпильку
• широко применим для крепежа по потолку кабельных лотков, проволочных конструкций
• не предназначен для длительной работы на улице, только в помещении
• для организации одного подвеса требуется не менее 5 элементов подобного крепежа
• один элемент выдерживает нагрузку до 10кг

Текстильная крепежная лента X-TT

• изготовлена из прочного материала полиэстера
• ширина ленты 19мм, толщина 1,2мм
• в основном распространен при крепеже по полу
• забивается непосредственно гвоздями в закрепляемую поверхность
• подходит для крепления любого материала – кабель, гофра, трубы как пластиковые, так и металлические. Самое простое, дешевое и универсальное крепление.

Держатель пучка кабелей X-ECH

• позволяет организовать аккуратное групповое крепление пучка кабелей на одном элементе
• простая разборная конструкция с защелкой
• применима как на потолке, так и на стенах
• максимальное количество кабелей в держателе до 30шт

Разъемный хомут под трубы X-EMTSC MX (СКРИН С ХИЛТИ USA)

• оцинкованный с антикоррозийной защитой
• рекомендованная нагрузка для одиночного зажима до 5кг
• рассчитан на диаметры закрепляемого материала от 13 до 25мм

Одиночный гвоздь шпилька X-M6-7 B3 P7

Новинка от компании Хилти. Усовершенствование технологии DX Kwik применяемой на пороховых пистолетах. Для них при вбивании шпильки в материал, предварительно требовалось засверливаться ограничительным сверлом. Тратилось лишнее время и дополнительные аксессуары.

Данная же шпилька при наличии аккумуляторного пистолета Hilti BX3 загоняется в бетон или металл простым одиночным выстрелом. А уже дальнейшее решение, что закрепить на этой резьбе, зависит от ваших фантазий и потребностей.

• длина хвостовика шпильки от 7мм до 14мм для металлических поверхностей и от 7мм до 24мм для бетона
• оцинкованная поверхность защищающая от коррозии
• скорость монтажа в 10 раз быстрее по сравнении с предварительным засверливанием
• диаметр резьбы 6мм
• рекомендуемая нагрузка для одиночной шпильки – 5кг для бетона и 20кг при креплении в стали
• для того чтобы шпилька не провернулась, затягивать гайку на ней можно с усилием не более 3Нм.

И в конце приведем обобщенную таблицу для облегчения выбора крепежа при использовании монтажного пистолета Hilti BX3:

Преимущества применения гипсокартона в обшивке потолка

Гипсокартон – уникальный строительный материал, имеющий массу полезных свойств и преимуществ. Его применение в отделке потолка позволяет достичь идеально ровной поверхности, которая является большой редкостью в большинстве наших домов. Смонтировав каркас из оцинкованного профиля для гипсокартона, можно скрыть все дефекты перекрытия. Если один из элементов обшивки будет поврежден, его замена не составит особых хлопот, и полный ремонт конструкции не потребуется.

Материал позволяет монтировать подвесные многоуровневые конструкции с подсветкой, разбивая пространство на световые зоны. Гипсокартонные потолки можно монтировать в помещениях с любым температурно-влажностным режимом. Однако в условиях повышенной влажности (в душевых или ванных комнатах) нужно использовать ГКЛВ – влагостойкий тип материала, имеющий в своей структуре гидрофобные “присадки”. Его монтаж лучше осуществлять на каркас из усиленного профиля для гипсокартона.

Для повышения уровня противопожарной защиты применяют огнестойкие листы ГКЛО, которые содержат армирующие вещества или комбинированный материал, сочетающий в себе огне- и влагостойкие свойства (ГКЛВО). Вспомним и обычный ГКЛ – он вполне подойдет для ремонта сухого помещения.

Схема подключения

Для того чтобы вся ваша система электроснабжения исправно работала, — вам необходимо безошибочно все скоммутировать и подключить, иначе короткого замыкания и повреждения оборудования не избежать.

Ниже мы приведем примеры схем, из которых понятно, как будет скоммутирована ваша электропроводка.

Схема расключения соединительной коробки:

Схема подключения блока питания и светодиодной ленты:

Как видите, в этом нет ничего сложного. Главное — не забывайте: перемыкание фазы и нуля недопустимы. После того, как вы проложите какой-либо провод, обязательно маркируйте его, то есть, подписывайте маркером, ну или навешивайте на него бирку с обозначением, иначе вы сильно запутаетесь при расключении и, возможно, допустите ошибку.

Обязательно перед тем, как проложить провод, нарисуйте себе все схемы подключения, все клемные соединения в распределительных коробках. Сделайте это на листе А4 и подпишите, как идут провода в стенах и на потолке, — для того чтобы в дальнейшем, когда будете прибивать картину или еще что-то, не перебить их.

Анкер клиновой S-KA

Анкер клиновый S-KA разработан для монтажа тяжелых и среднетяжелых конструкций. Это анкер применяется для монтажа в бетоне, камне и полнотелом кирпиче. Для кирпича применение этого типа анкера ограничено его диаметром не более М8.

Клиновой анкерный болт S-KA изготовляется из углеродистой или нержавеющей стали. Для защиты от коррозии после изготовления анкер покрывается цинком с помощью электричества. Наряду с электрооцинкованными анкерами компания Sormat выпускает горячеоцинкованные анкеры (S-KAK) и кислотоупорные анкеры (S-KAH). Анкеры типа S-KA выпускаются диаметром от 6 до 20 миллиметров и длиной от 65 до 280 миллиметров.

А здесь статья про анкера с кольцом и крюком.

Цены на клиновые анкеры S-KA в разных компаниях отличаются друг от друга

Кроме того, необходимо принимать во внимание нынешнюю непростую финансовую обстановку в стране, когда происходит падение рубля и многие компании боятся продешевить. Большинство прайсов компаний прямо не пишут цену, а предлагают звонить по телефону и договариваться лично

По-видимому, цены зависят от величины партии изделий , которую закажет заказчик.

Для примера можно рассмотреть цены на различные типы клиновых анкеров S-KA, которые приводит одна из продающих компаний на 24 декабря текущего года.

В таблице приведены некоторые из предлагаемых компанией цен на клиновые анкеры. Из таблицы видно, что цена клиновых анкеров прямо зависит от их размера.

Полезная информация о практическом использовании клинового анкера – одного из самых надежных метизов для фиксации тяжелых предметов на бетонных поверхностях.

Клиновой анкер для бетона обладает наилучшей удерживающей способностью среди распорных крепежных изделий механического типа, что позволяет использовать его для больших и средних нагрузок. Он состоит из шпильки с резьбой на одном конце и распорным элементом на другой. Крепеж поставляется с гайкой и шайбой. При затягивании гайки конусный хвостовик втягивается в цанговую втулку, расклинивая ее и обеспечивая тем самым жесткую фиксацию в отверстии.
