Монтаж раздвижных алюминиевых окон своими руками видео

Как регулировать фурнитуру алюминиевой раздвижной рамы

Далее рассмотрим обе ситуации возникновения проблем с алюминиевой раздвижной рамой и способы их решения.

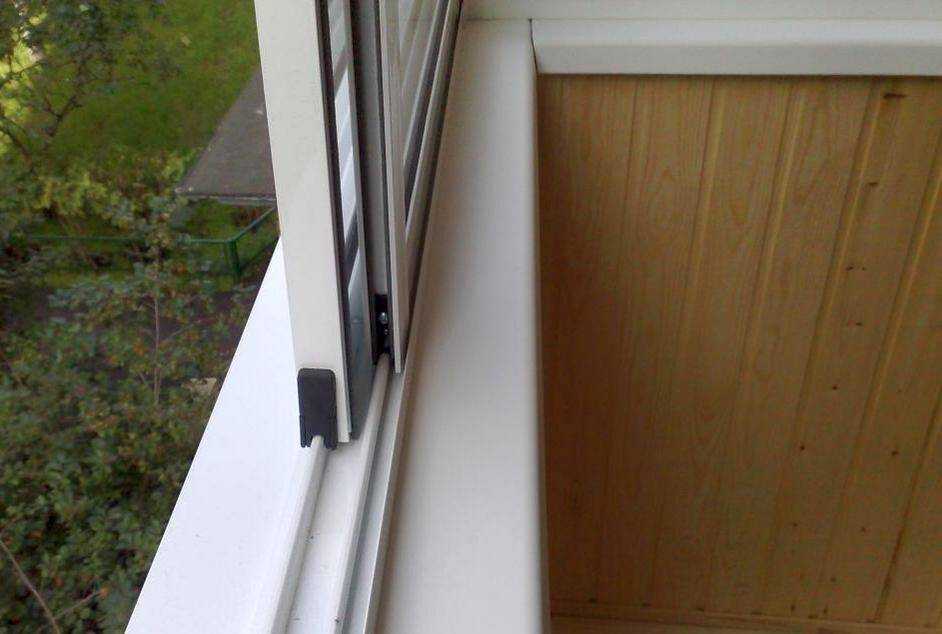

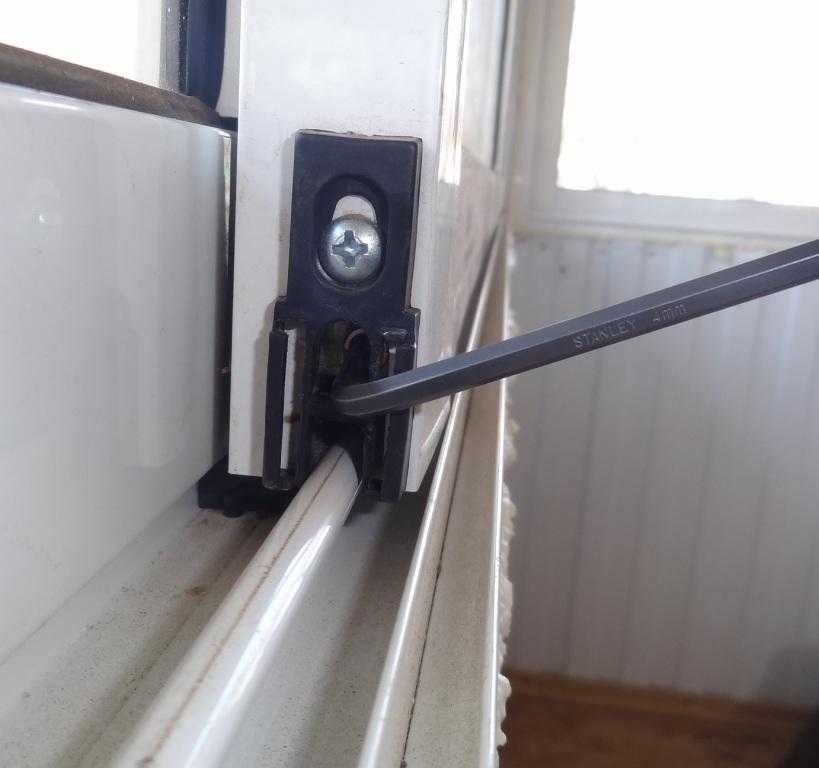

Как отрегулировать ролики на створке алюминиевой раздвижной рамы

Для регулировки (поднятия створки) понадобиться ключ № 4, то есть 4 мм. С обоих торцов створки снизу расположены отверстия в раме с черной накладкой, заглянув в которые мы видим регулировочный винт, он вращается 4 мм шестигранником.

Чтобы поднять створку, необходимо вращать ключ против часовой стрелки. То же самое проделывается с другого торца. При регулировке высоты роликов необходимо следить, чтобы створка не перекосилась по диагонали, иначе она не будет закрываться на защелку. Для этого лучше всего использовать уровень или в крайнем случае отвес.

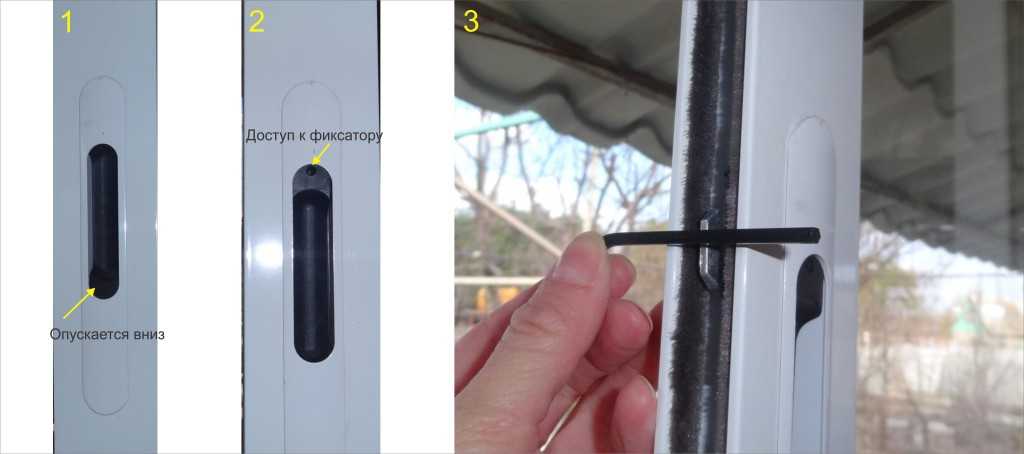

Как отрегулировать защелку алюминиевой раздвижной рамы

Если проблема заключается в том, что неправильно прикручена ответная деталь, то ее просто нужно перекрутить. Для этого берем ключ № 2,5, вставляем его в центральное отверстие детали и откручиваем до тех пор, пока ответка не станет свободно перемещаться в раме. Теперь ее нужно прикрутить таким образом, чтобы нижняя перед скосом часть ответки была на уровне с верхней перед скосом частью язычка.

Во втором случае, когда не защелкивается язычок, нужно его вытащить. Берем ключ № 3. Язычок удерживает фиксирующий винт. Чтобы до него добраться, нужно потянуть ручку открывания вниз (шаг 1 на картинке). Вверху появится отверстие, в которое вставляется 3 мм шестигранник и вращается в направлении противоположном относительно расположения фурнитуры (шаг 2 на картинке). Например, если защелка расположена на левой торцевой части створки, то ключ вращается вправо и наоборот. Ослабив фиксирующий винт, можно спокойно вытянуть, ставший подвижным, язычок наружу до уровня “заподлицо” с краем рамы (шаг 3 на картинке).

В завершение процесса, фиксирующий винт затягивается. Если все выполнено правильно, створка будет плотно закрываться на защелку!

Как отрегулировать дюралевые окна

Сквозняки и отсутствие тепла — предпосылкой этих явлений может быть некорректная регулировка дюралевых окон на балконе. Равномерно конструкция начнет терять собственный представительный внешний облик и портить дизайн всего интерьера. Потому сразу после установки либо в процессе следующей эксплуатации появляется необходимость регулировки разных составляющих системы

Сделать это полностью может быть и без помощи других, так как неважно какая современная дюралевая фурнитура вооружена особыми узлами, обеспечивающими точность опции

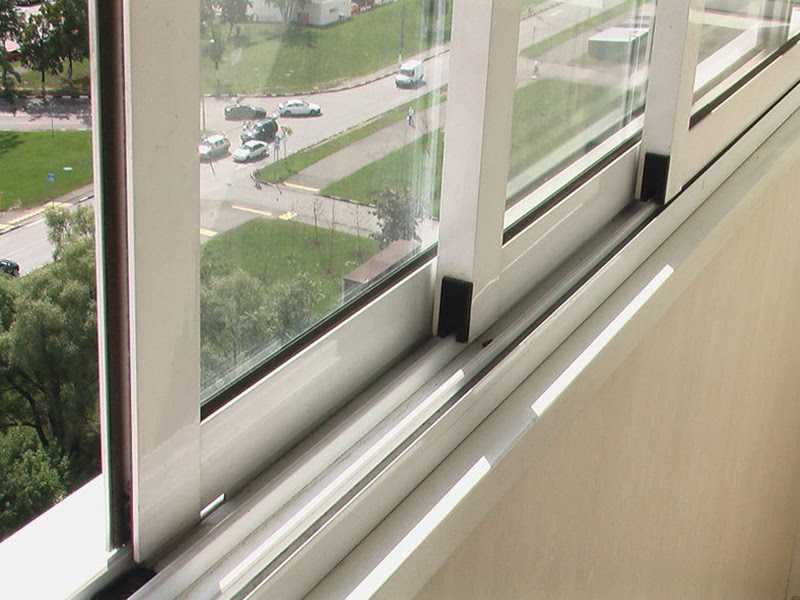

Достоинства и недостатки раздвижек

И профессиональные «оконщики», и обычные владельцы относятся к раздвижным системам по-разному. Я тоже не могу оценить такие конструкции однозначно: есть у них как сильные, так и слабые стороны.

Плюсы:

1. Компактные размеры. Створки в таких окнах двигаются параллельно раме (а то и вообще внутри нее), потому возле окна можно размещать все, что угодно. Ни мебель, ни цветы на подоконнике, ни другие объекты не будут мешать открыванию.

Для открывания не нужно свободное пространство ни внутри, ни снаружи

1. Ветровая устойчивость. Это касается в первую очередь открытой створки, которая фиксируется не на петлях, а по всей длине в месте захода в профиль. Риск захлопывания или распахивания при проветривании отсутствует.
2. Легкость в управлении. Алюминиевые створки передвигаются практически без усилий, потому открыть окно может и ребенок, и пожилой человек.

Роликовая система позволяет легко открывать даже большие створки

1. Эстетичный внешний вид. Смотрятся раздвижные конструкции не слишком богато, но аккуратно. Во всяком случае, в современные интерьеры они вписываются отлично.

Минусы:

1. Низкая герметичность. У простых раздвижек она почти отсутствует, у систем с прижимом ситуация лучше, но все равно распашным окнам они уступают. В результате по периметру окно продувается, и уплотнитель решает эту проблему только частично.

В холодное время года теплоизоляция становится самой большой проблемой

1. Низкая устойчивость к взлому. Отсутствие нормального прижима позволяет снять створку с направляющих при относительно небольших усилиях. Так что подобные окна — явно не для первых этажей и частного сектора.

Защелки взламываются относительно легко, потому используют подобные системы обычно на этажах от третьего и выше

1. Высокая сложность фурнитуры. Системы с прижимом более эффективны, но при этом куда более капризны — и гармошки, и наклонно-сдвижные механизмы требуют регулярного обслуживания и ухода.

Фурнитурный комплекс окон с наклонно-сдвижной и складной фурнитурой очень сложен, и потому требователен в уходе

Наконец, несколько слов о финансовой стороне вопроса:

1. Если мы берем самые простые окна из алюминия для балкона или лоджии, то сэкономить по сравнению с остеклением на основе ПВХ-профиля, скорее всего, получится.
2. Если же устанавливать более сложные конструкции, то их стоимость будет куда выше стандартных — в первую очередь из-за использования профилей повышенной прочности и сложной фурнитуры.

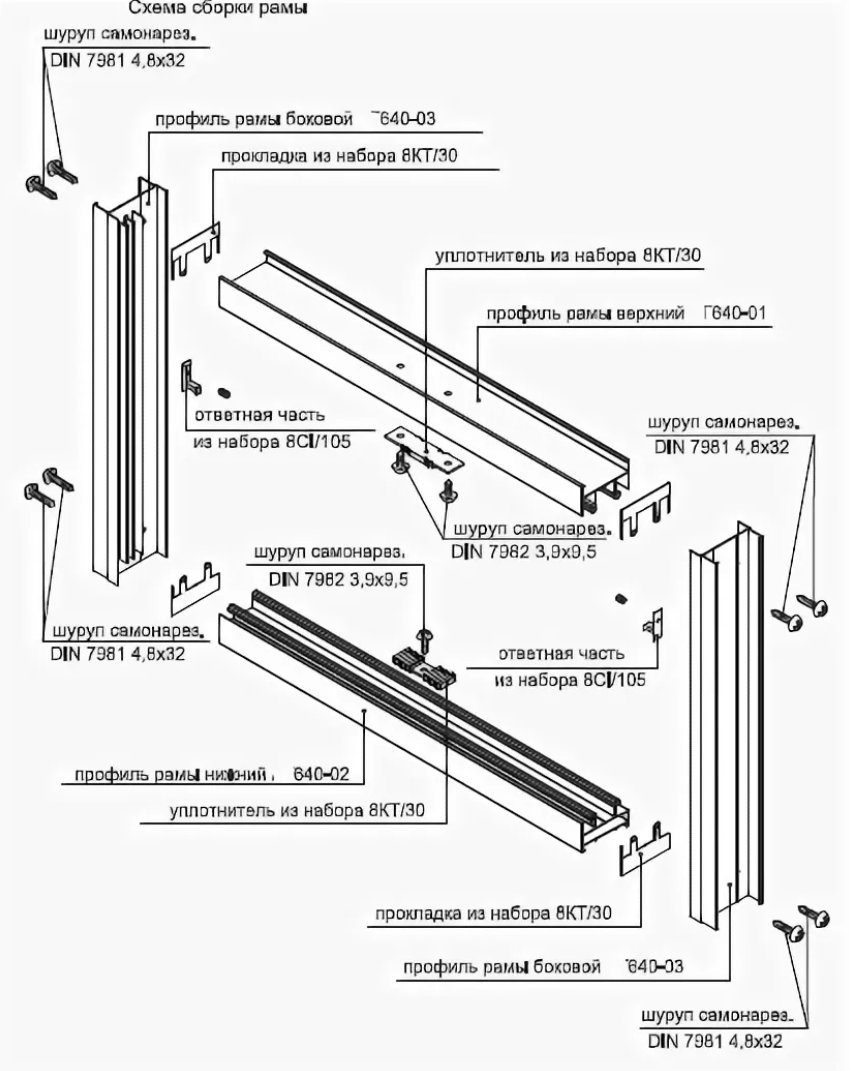

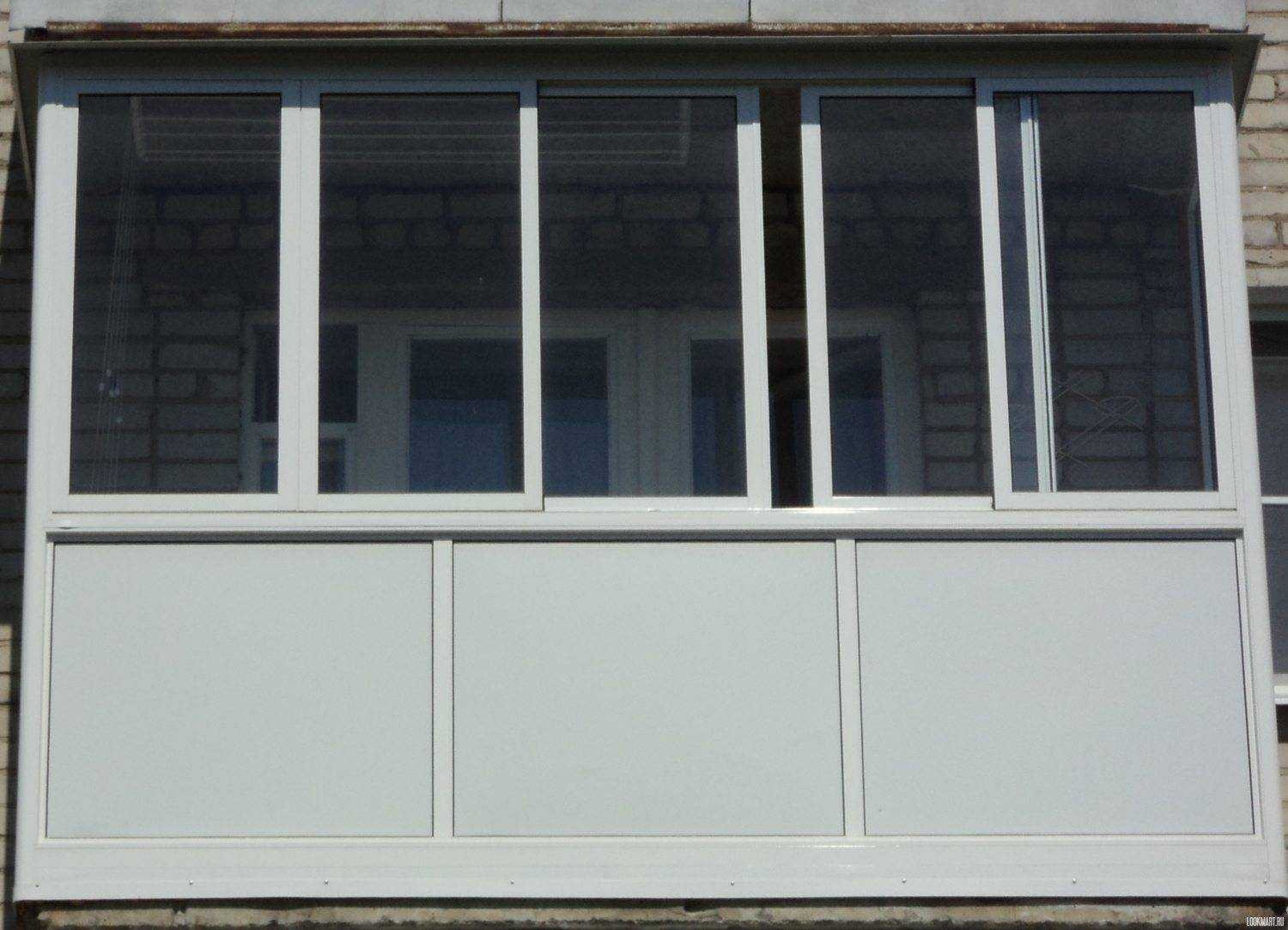

Схема монтажа и регулировки раздвижных алюминиевых окон на балкон

Это объясняется тем, что такой вариант наиболее практичный, простой в монтаже и эксплуатации.

А кроме того раздвижное остекление практически не требует места, поскольку створки перемещаются по направляющим, по системе «шкаф-купе».

Новейшие уплотняющие системы позволяют это выполнять очень герметично, поэтому помещение на балконе будет защищено от всех видов атмосферных осадков.

Современные направляющие конструкции, обеспечивают усовершенствованное скольжение створок и задерживает процесс выработки подшипников.

Профиль покрыт внешним антикоррозионным слоем электростатическим методом порошкового напыления, поэтому такие рамы долговечны, не бояться перепадов температуры и смогут успешно эксплуатироваться от 80 до 100 лет.

Как отрегулировать алюминиевые окна

Советы по самостоятельно регулировке алюминиевых окон на балконе.

Сквозняки и отсутствие тепла — причиной этих явлений может быть неправильная регулировка алюминиевых окон на балконе. Постепенно конструкция начнет терять свой презентабельный внешний вид и портить дизайн всего интерьера. Поэтому сразу же после установки или в процессе последующей эксплуатации возникает необходимость регулировки различных составляющих системы. Сделать это вполне возможно и самостоятельно, поскольку любая современная алюминиевая фурнитура оснащена специальными узлами, обеспечивающими точность настройки.

Какие инструменты потребуются?

Для самостоятельного выполнения работ по установке алюминиевых конструкций потребуется подготовить следующий инструмент и оснастку:

• ножовка и ножницы по металлу;
• измерительные инструменты: уголок, линейка, рулетка и уровень для проведения измерений;
• дрель и шуруповерт, для выполнения отверстий и закручивания крепежей, при установке алюминиевого блока на балкон или лоджию;
• саморезы и шурупы;
• отвертка для закручивания крепежа;
• лом для демонтажа старой рамы;
• молоток для забивания крепежа в дюбели и подгонки элементов;
• зубило для демонтажных работ;
• набор шестигранных ключей для наладки работы блока;
• пистолет для герметизации зазоров;
• уплотнитель щеточный;
• герметик силиконовый атмосфероустойчивый;
• монтажная пена.

Как правильно отрегулировать

Нюансы регулировки зависят от того, какой элемент раздвижных алюминиевых окон функционирует неправильно. Чтобы настроить ролики и защелки, нужно предварительно изучить инструкцию и подготовить базовый набор инструментов.

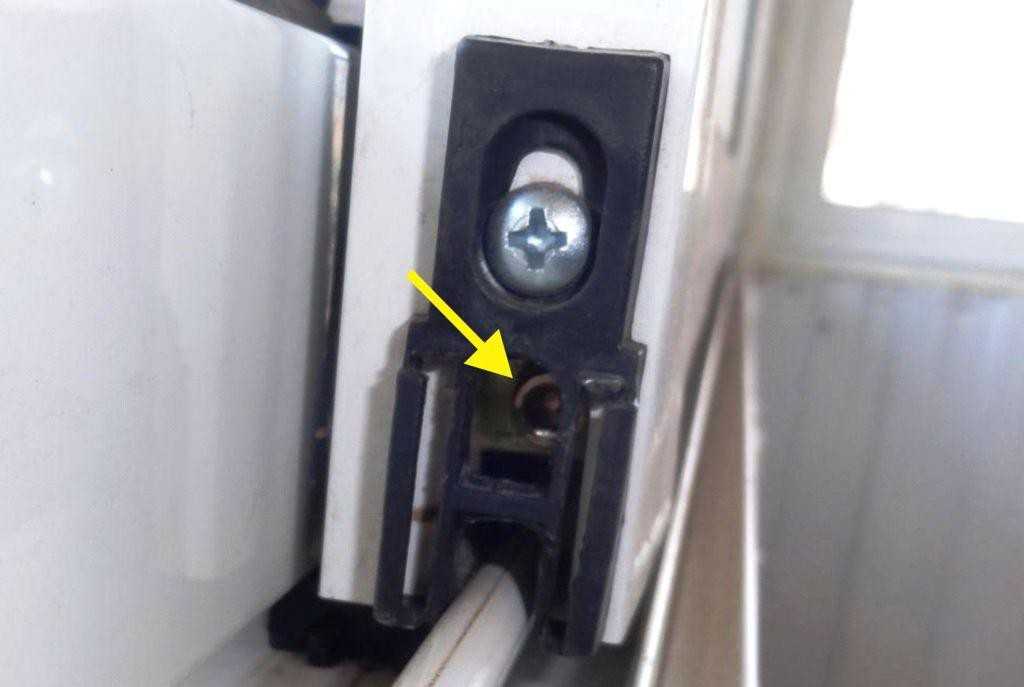

Ролики

С верхней и нижней частей алюминиевой раздвигающейся конструкции расположены роликовые механизмы. Они помещены в полозья, по которым перемещаются, открывая и закрывая окно. Если при попытке раздвижения конструкция не поддается силе либо не двигается достаточно плавно, требуется регулировка следующим способом:

1. Находят регулировочные винты, которые расположены под защитными накладками с нижней части створки с двух торцов. Для регулировки стандартных по размеру винтов потребуется шестигранник с основанием 4 мм.
2. Помещают шестигранник в проем и прокручивают в левую сторону.
3. Корректируют расположение створки по высоте с двух сторон, продолжая крутить винты и перемещая роликовые механизмы. На данном этапе рекомендуется задействовать строительный уровень, чтобы не допустить перекоса в диагональном направлении.

Зафиксировав расположение роликов, нужно проверить состояние раздвижной алюминиевой конструкции. Для этого окно закрывают и открывают несколько раз, убеждаясь в правильном функционировании.

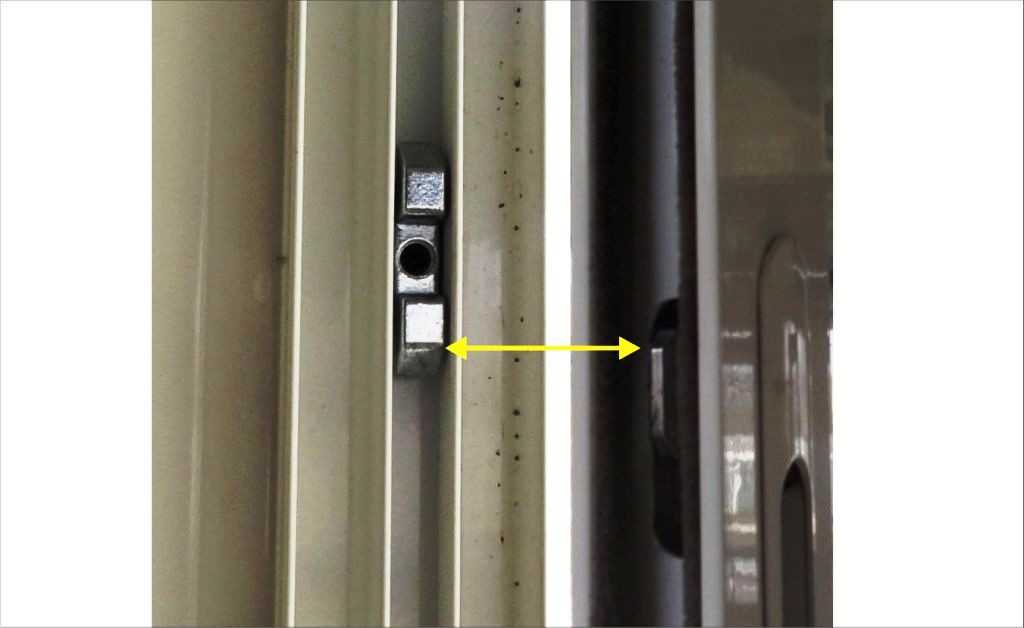

Защелку

Процедура регулировки защелки зависит от типа проблемы. Если отсутствует сцепление язычка с планкой из-за размещения на разных уровнях, то достаточно только передвинуть ответную деталь на требуемую высоту. Для этой цели планку откручивают, воспользовавшись шестигранником с основанием 2,5 мм. Когда планка будет беспроблемно передвигаться по раме, ее устанавливают так, чтобы нижняя перед скосом грань ответной детали расположилась на одной высоте с верхней частью язычка защелки.

В ситуации, когда проблема связана с сильным углублением язычка в оконную раму на балконе, нужно аккуратно сдвинуть ручку открывания вниз, поместить в освободившееся отверстие шестигранник размером 3 мм и повернуть фиксирующий винт. Проворачивать шестигранный ключ следует в противоположном направлении от нахождения фурнитуры.

Если ручка размещена на левой торцевой части оконной створки, то ключ вращают направо, и наоборот.

Ослабив фиксирующий винт, язычок аккуратно вытягивают до нужного уровня, после чего закручивают винт в обратную сторону. При условии правильного выполнения регулировки раздвижной конструкции створка будет плотно закрываться на защелку. Закончив регулировку, нужно сразу проверить работу конструкции.

В чем идея

Классический вариант открытого окна — горизонтально либо вертикально отведенные в стороны створки. Прикрепленные на навесах фрамуги мешают проходу, не дают установить мебель, выступая внутрь комнаты, создают опасность травм.

Для избежания проблем можно использовать раздвижные окна на лоджию. Их конструкция понятна, удобна. Они очень функциональны, просты в эксплуатации. Для перемещения створки снабжены роликами, которые мягко движутся по направляющим рейкам. Перемещение осуществляется параллельно полу, нижнему краю окна.

Поскольку динамические свойства отрегулированы, движение бесшумно. Оно плавно, надежно. Чтобы в отверстия не попали осадки, вдоль всего периметра створок устанавливаются уплотнители.

Правила эксплуатации

Снизить риск поломки алюминиевых балконных окон позволяет грамотная эксплуатации. При использовании конструкции нужно придерживаться следующего перечня правил:

1. Чтобы передвигать створку по направляющим, нужно держаться за обе вертикальные стойки. При движении конструкции нельзя оставлять руки между створками, а при закрывании — между створкой и направляющим профилем, поскольку это может спровоцировать травмоопасную ситуацию.
2. Прежде чем раздвинуть окно, стоит убедиться в отсутствии посторонних предметов в направляющих. Наличие кусков льда, камней и других мелких частиц при попадании под роликовые механизмы и нижнюю часть створки могут привести к поднятию и выпадению рамы.
3. Предотвратить нежелательное запотевание и возникновение наледи в холодный период возможно, если при открывании окна в комнате, выходящей на балкон, одновременно приоткрывать створку системы остекления балкона на 10-15 см. Если не раздвигать конструкцию на балконе, то теплый воздух будет преобразовываться в конденсат, что приведет к обледенению стекол.
4. Створки нужно открывать и закрывать без резких движений, которые могут привести к ударной нагрузке, нарушению монтажной регулировки, механическим повреждениям отдельных элементов.
5. При необходимости снятия раздвижной алюминиевой конструкции лучше воспользоваться профессиональной помощью, поскольку данная процедура отличается высокой сложностью. В противном случае есть риск поломки конструкции либо ее отдельных механизмов.

Соблюдение базовых правил по эксплуатации и уходу продлевает срок службы раздвижных алюминиевых конструкций. Также грамотное использование обеспечивает удобство и безопасность.

Регулировка алюминиевых окон своими руками

Сквозняки, гуляющие по квартирам, отсутствие тепла — причиной всего этого может быть неправильная регулировка. Это грозит вам не только сквозняками, может быть потерян и внешний вид, что, конечно же, не улучшит интерьер и дизайн всей квартиры. Регулировка алюминиевых окон частично может быть выполнена самостоятельно.

Регулирование своими руками занимает совсем немного времени.

Обращать внимание на окна нужно не только в связи с первыми морозами. Фурнитура довольно проста и понятна

Поэтому не стоит сразу бежать к телефону и вызывать мастера по ремонту и настройке подобных элементов. С некоторыми проблемами можно разобраться самому.

Общие правила

При монтаже раздвижных алюминиевых конструкций нужно в точности соблюдать все требования установки, начиная от правильного замера рамы. От этого будет зависеть качество и долговечность установленного алюминиевого блока.

Первый выступает за внешнюю стену, поэтому креплению рамы потребуется сделать более основательным и продуманным, а второй утоплен внутрь помещения за срез внешней стены дома, поэтому фиксацию рамной конструкции выполнить намного проще.

Монтажные работы начинают только после того, как будет выполнен тщательный осмотр балкона или лоджии на предмет оценки их техсостояния и возможности выдерживать дополнительные повышенные нагрузки. Если окажется, что оно неудовлетворительное, то потребуется выполнить работы по усилению конструкций.

Основание для монтирования раздвигающихся алюминиевых окон на балконе и лоджии должно быть крепким и надежным, в первом случае используют металл, во втором используют материал стен — кирпич или бетон. Во время установки рамы нужно будет убедиться, чтобы профиль не имел прогибов и деформаций.

Если на балконе или лоджии установлена старая рама, ее потребуется демонтировать, для этого выполняют следующие операции:

1. Снимают створки с петель, в основном эту операцию выполняют с использованием отвертки, но в некоторых случаях, когда все соединения проржавели, приходится применять лом.
2. Работу обязательно выполняют не менее 2-х человек, с соблюдением мер безопасности, чтобы демонтируемые элементы не упали на улицу.
3. Недопустимо разбивать стекла, они должны выниматься из рамы после снятия штапиков.
4. После снятия створок снимают раму, подоконник и отлив. В большинстве случаев для этого потребуется работать молотком и зубилом, выбивая в нескольких точках сквозные отверстия под отливом и подоконником.
5. В щели вставляют лом, который помогает снять детали с крепления.
6. Деревянную раму пропиливают в нескольких местах, что упростит ее съем частями.
7. После удаления старой рамы проем тщательно очищают и выравнивают поверхности под монтаж алюминиевой рамы.
8. Мусор и детали старой рамы выносят на контейнерную площадку или вывозят самостоятельно транспортом на свалку.

Причины остекления балкона раздвижными конструкциями

Существует несколько причин для остекления балкона или лоджии. Прежде всего это гидроизоляция, или защита от осадков и непогоды. Балконные раздвижные системы обеспечивают шумоизоляцию и теплоизоляцию квартиры. Благодаря этим факторам балкон или лоджия используются для увеличения полезной площади жилья и расширения возможностей ее эксплуатации.

Современные способы остекления позволяют выбрать раздвижные или распашные окна. В поворотных конструкциях створки окна открываются внутрь. Такие системы привычнее, являются более распространенным и дешевым вариантом, но в то же время менее рациональным для экономии пространства. Более современными, надежными, привлекательными с позиции увеличения свободной площади, но и более дорогими являются раздвижные окна для балкона.

Профессиональная установка и настройка системы

Остекление — возможность сделать балкон теплым, придать ему красивого внешнего вида и создать приятный микроклимат в доме

Однако чтобы получить такие результаты, очень важно правильно провести монтаж оконных конструкций. В процессе эксплуатации нужно следить за состоянием системы и при возникновении малейших неисправностей, сразу же их устранять

Многие типичные неисправности и способы их решения описаны в инструкции. Если же вы не знаете, как отрегулировать алюминиевые раздвижные окна на балконе самостоятельно и хотели бы быть полностью уверены в успешном результате, воспользуйтесь услугами специалистов.

Как пошагово выполнять установку алюминиевых окон

При установках алюминиевого окна проводятся подготовительные работы. В этот процесс входит демонтаж,
пришедшего в негодность, или нуждающегося в замене, а затем все
подготавливается к началу установки. Удаление требует наличия инструментов и
приложения усилий.

Выполнение
снятия

Чаще всего демонтировать приходится старые деревянные
оконные блоки, их распиливают на отдельные участки, поддевают фомкой и удаляют.
Приступать стоит к области окна, внизу конструкции, а затем к верхней. Когда
окно удалено, снимают подоконник, применяя молоток и зубило.

Далее проем необходимо подготовить:

• удаляют
  крепежные элементы;
• убирают
  осколки бетона;
• при
  необходимости проем выравнивают, применяя стандартный раствор.

После выравнивания нужно дождаться просыхания (обычно это
занимает 2 дня).

Монтаж рамы

Окна из алюминия создаются по последним технологиям,
благодаря чему они отличаются надежностью, но для этого нужна грамотно
выполненная монтаж. Реализация систем производится в частичной сборке, даже
если доставка выполняется в собранном виде, нужно снимать створки и
стеклопакеты.

Первой монтируют раму, выравнивание выполняют (для этого
используются клинья), ориентируясь на строительный уровень. Выемки для
креплений выполняются по всей протяженности стенового проема и рамы. Благодаря
применению дюбель-гвоздей анкерные пластины укрепляют. Первый саморез помогает
монтировать систему относительно стены (через отверстия в пластине), а второй —
закрепить раму.

Пеной обрабатывается весь периметр, а после истечения 2
часов, клинья вынимают и заполняют оставшиеся участки. Излишки удаляют после
застывания пены. От рамы до стен по бокам отходят на расстояние 5 миллиметров.
Если промежуток для выравнивания больше, требуются пластины.

Стальная защита проема

В области рамы (снизу) фиксируется паропроницаемая пленка.
Отлив фиксируют к нижней области рамы снаружи, а зазоры скрывают, применяя пену
монтажную. После удаления излишков применяют герметик. Подоконник заводят под
область рамы, и вставляют в специальный паз. Крепление производится на
монтажную пену, подоконник выравнивают, а в зоне сопряжения с рамой
используется герметик.

Стеклопакет и
фурнитура

Конечным этапом является монтирование стеклопакетов и
створок, также регулируют детали фурнитуры. Вкладыши располагают по периметру,
монтируют стеклопакеты, фиксируя штапиками. Для этого требуется резиновый
молоток. Стеклопакеты установить непросто, поэтому лучше воспользоваться
профессиональными услугами. Фурнитуру проверяют, ручку ставят горизонтально, а
створку одевают на нижнюю петлю.

В петлю сверху заводят петлю-уголок и фиксируют штифтом.
Проталкивание выполняется до защелкивания. Грамотная регулировку фурнитуры
(подтягивание, ослабление шурупов крепежа) поможет избежать необходимости
преждевременного ремонта.

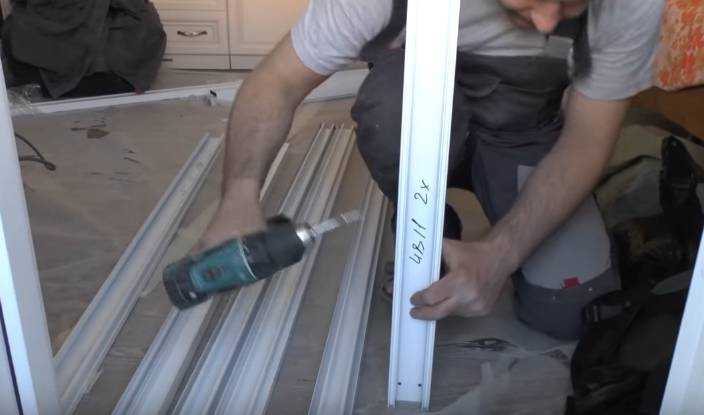

Установка раздвижных конструкций

1. После
   удаления прежнего окна крепят раму (без стеклопакетов), выравнивание
   выполняют клиньями, и пользуясь уровнем.
2. По раме
   и стеновой конструкции производят сверление выемок для крепежей.
3. При
   необходимости применяются пластины.
4. Раму
   закрепляют к стене.
5. Размещенную
   раму покрывают пеной, начиная с нижнего участка, и продвигаясь вверх по
   периметру. Удаляют клинья, наполняют пустоты.

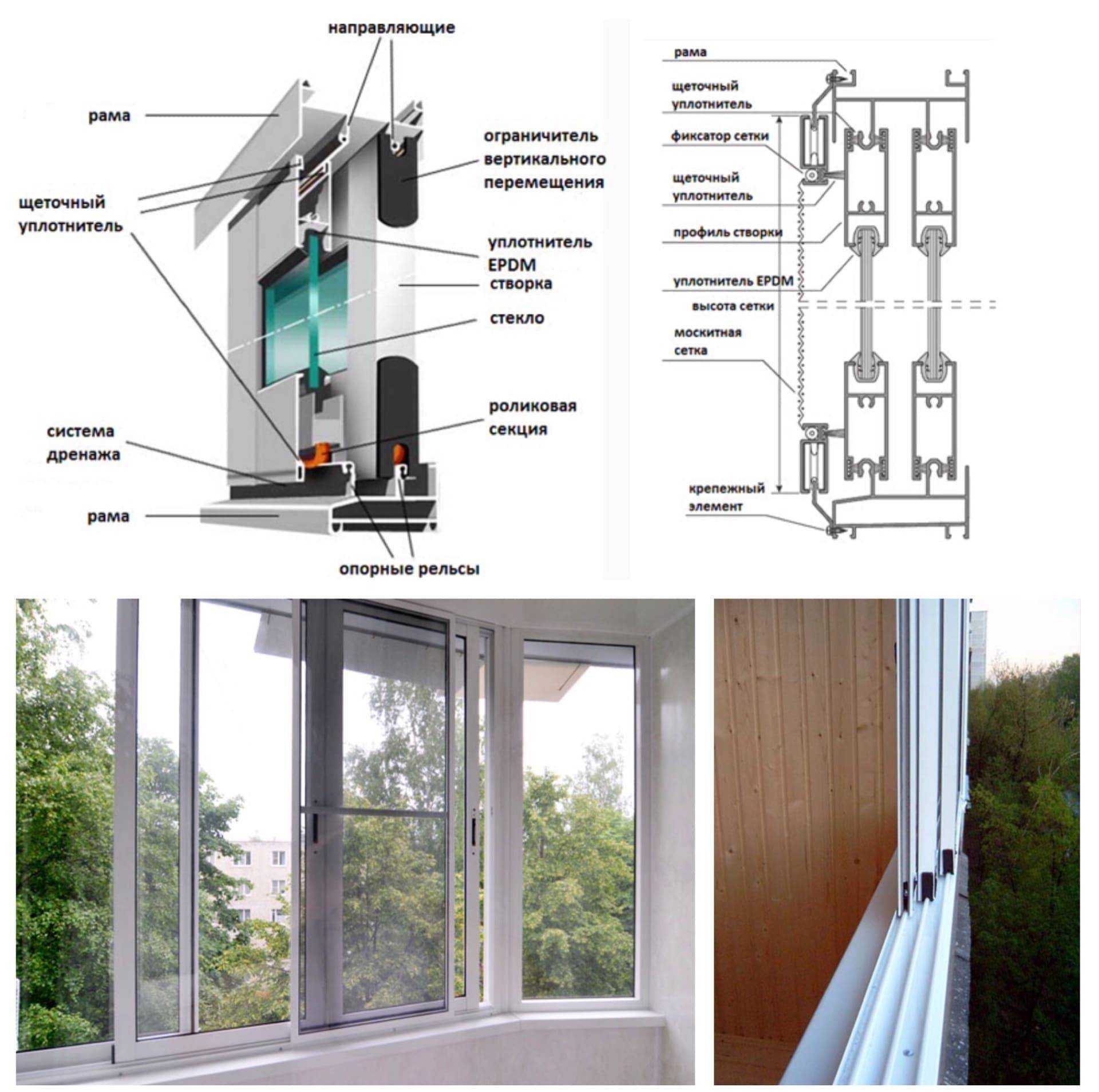

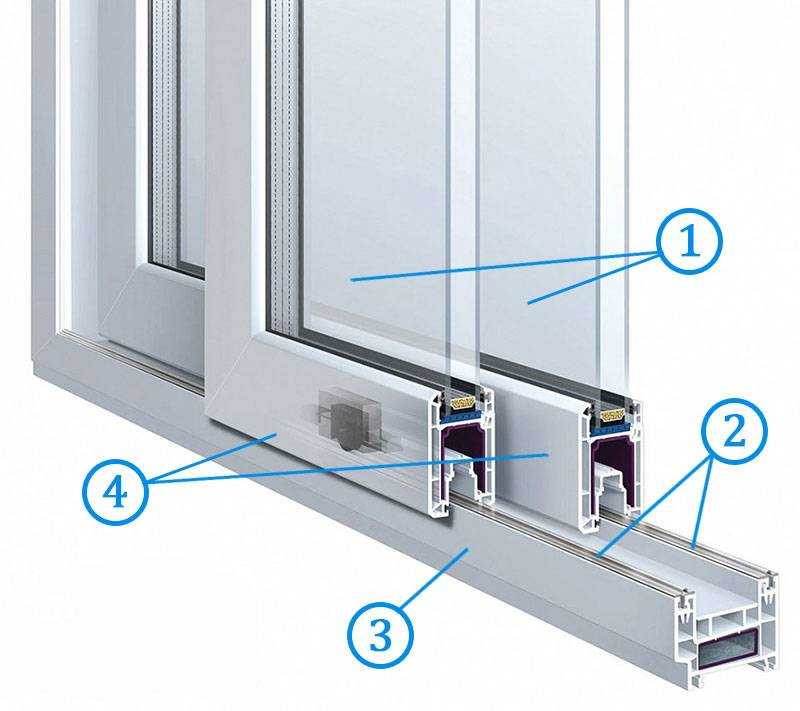

Раздвижные системы являются системой направляющих
со створками, они перемещаются благодаря роликам, и по желанию заказчика могут
быть скомбинированы с глухими створками.

После монтажа основной конструкции приступают к монтажу
створок, а также деталей фурнитуры:

• снизу
  створок крепят ролики, обычно 2-3 штуки;
• к торцам
  крепят щеточный тип уплотнителя (он помогает снизить проникновение шума в
  помещение, а также избежать пыли с улицы);
• в
  полозья сначала размещают верхнюю часть створки, после чего опускают на
  нижнюю часть конструкции;
• в конце
  монтируется подоконник, если он предусмотрен по плану.

Преимущества и недостатки раздвижных оконных систем

Основное достоинство раздвижных механизмов — эргономичность. Они удобны в использовании и существенно экономят пространство благодаря конструкции. Для открытия окна не требуется дополнительное пространство

Таким образом, этот вариант остекления особенно привлекателен в небольших помещениях, где важно максимально сохранить полезную площадь

Еще одним очевидным преимуществом подобных систем является хорошая обзорность. Благодаря большим размерам, которые могут иметь створки, отсутствию перегородок и импостов остекление окна достигает максимальной площади, что обеспечивает хороший панорамный обзор и высокий уровень освещенности. Кроме того, смотрятся такие окна стильно и эффектно, что позволяет сделать балкон красивым и уютным.

Важная особенность раздвижных систем заключается в том, что в открытом состоянии нагрузка распределяется равномерно по всему окну, а не только на петлевую группу створки, как в распашных системах.

Из функциональных преимуществ большое значение имеет удобство раздвижных окон при проветривании (створку можно сдвинуть на любое расстояние) и использовании подоконника (при открытии окна створка не задевает подоконник).

Недостатки раздвижных окон связывают с высокой стоимостью и сложной фурнитурой, требующей регулярного ухода и обслуживания. К минусам раздвижных конструкций также относят более низкую по сравнению с распашными окнами герметичность, низкую устойчивость к взломам и сложность мытья стекол снаружи.

Алюминиевые окна не требуют специального ухода, они просты и удобны в эксплуатации. Изготовление алюминиевых окон осуществляется в точном соответствии экологическим нормам, что подтверждено российскими и зарубежными сертификатами. Сертификатами подтверждается безопасность сырья и готовых профильных систем.

Современные алюминиевые профили позволяют превратить такое простое изделие как окно в элегантную привлекательную конструкцию. Высококачественные комплектующие позволяют добиться от окон из алюминия повышенных эксплуатационных характеристик, таких как долговечность, устойчивость к атмосферным воздействиям, герметичность стеклопакетов и самих изделий, повышенные тепло и звукоизоляционные параметры.

Необходима установка алюминиевых раздвижных окон? Нужен монтаж теплых алюминиевых окон? Мы ответим на все ваши вопросы. Звоните по телефонам в Курске: +7 (4712) 352–342, 312-140, 356-606 Или оставьте заявку здесь, и мы свяжемся с Вами!

Купить алюминиевые окна для частных и промышленных объектов

Окна из алюминия не требуют специального ухода, они просты и удобны в эксплуатации при любых условиях: будь то частные, коммерческие или промышленные объекты. Поэтому предлагает широкий выбор оконных систем из алюминия: экономичные отечественные профили («ТАТПРОФ», «ВСМПО») и элитную алюминиевую строительную систему «SCHUCO».

В нашей компании вы можете купить аллюминиевые окна для жилых домов, частных органиций, юридических лиц стандартных и нестандартных размеров. Изделия подбираются под ваши размеры, поэтому гарантируют высокие теплоизоляционные свойства.

Также мы предлагаем купить алюминиевые окна для скадов и производственных помещений. В таких промышленных объектах установка аллюминиевых раздвижных окон позволяет поддерживать стабильный микроклимат внутри помещений, повышать сохранность всего имущества и поддерживать высокую освещаемость территории здания.

Установка алюминиевых окон

• Тонированное;
• Рефлекторное;
• Теплосберегающее (К-стекло);
• Ударопрочное (триплекс);
• Одно- и двухкамерные стеклопакеты.

Вы сами выбираете характеристики стекла.

Специализированное оборудование, используемое нашей компанией, позволяет добиться многообразия геометрических форм оконных конструкций:

• Трапециевидных;
• Треугольных;
• Арочных.

Алюминиевые окна могут быть различных цветов, согласно европейской цветовой шкале «RAL», включая матовые или глянцевые оттенки.

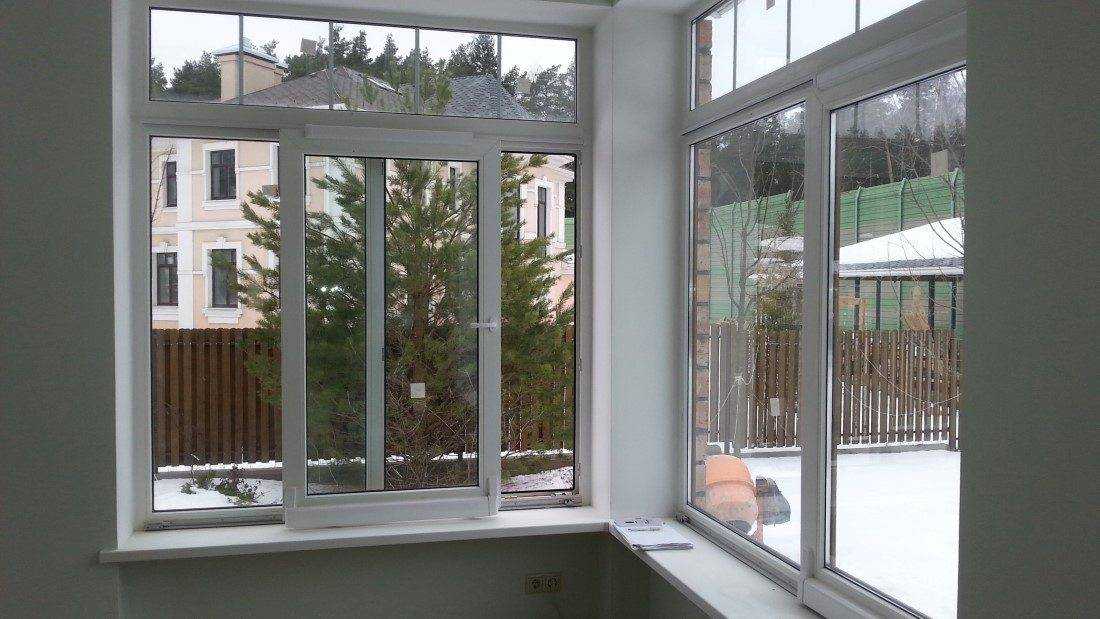

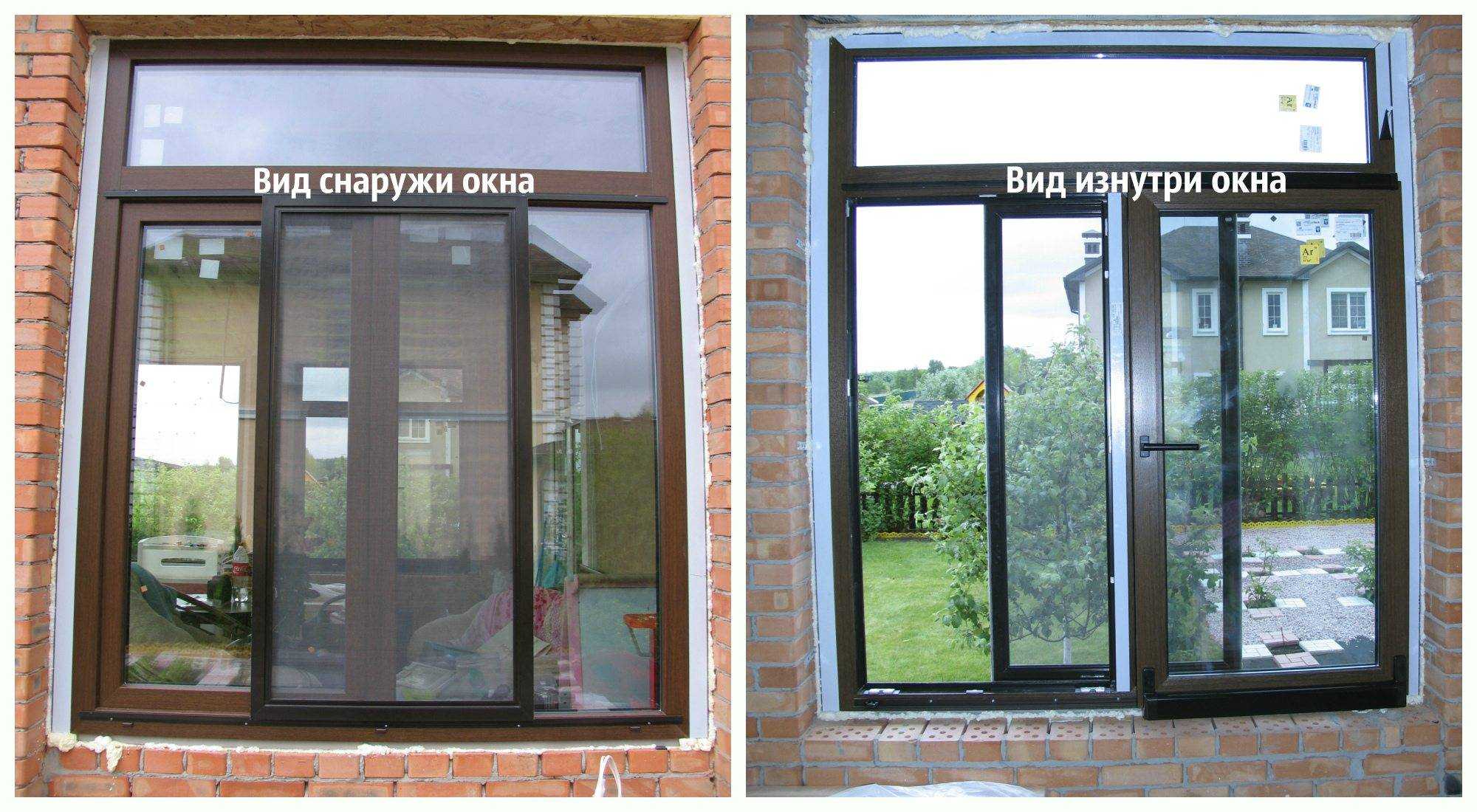

Заказывайте любые окна из алюминиевого профиля. Наши специалисты осуществят качественный монтаж любых оконных систем: распашных, безрамных, раздвижных окон, установят алюминиевые окна различных геометрических форм с любым заполнением.
