Как собрать сифон для раковины на кухне с переливом

Что предшествует установке

Такое мероприятие, как установить сифон на раковину или иную сантехнику, является обязательным. Ключевым элементом в системе внутриквартирных инженерных коммуникаций является это изделие. На него возложена функция препятствования проникновению неприятных канализационных запахов в помещение кухни или санузла.

Принцип действия этого устройства основан на разнице в давлении жидкостей. Вода, остановившись в трубе, имеющей изогнутую форму, образует естественный затвор, а точнее пробку, запирающую запахи. Одновременно стоки беспрепятственно попадают в канализацию.

Прежде, как крепится сифон к раковине, следует уточнить следующие нюансы:

1. Диаметр выпускного патрубка, который является частью устройства, непосредственно контактирующей с системой отвода стоков. Предусмотрены определенные стандарты — 32, 40 и 50 миллиметров.
2. Наличие перелива. Этот момент особенно актуален для тех типов моек, которые снабжены дополнительным сливом, расположенным в верхней части.
3. Материал изготовления изделия. Это может быть пропилен, поливинилхлорид, латунь, намного реже — бронза.
4. Не исключено, что потребуется наращивать длину, используя гофрированную или жесткую трубу, поэтому потребуется выполнить замеры между сантехникой и выходом канализации.

Из вышеописанной информации ясно, что сборка простых моделей и процесс, как прикрутить сифон к раковине, много времени не занимает, и не требует наличия специальных знаний. В случае возникновения проблем с монтажом, разобраться с ними можно при помощи сантехника.

Сифон для ванной, умывальника или кухни

Благодаря сифону в коробочке остается место под раковиной в ванной и на кухне. Для монтажа устройства в стене делают отверстие, соответствующих размеров. Сифон маскируют в стене, а к нему проводят трубку. Для ванной можно взять изогнутую трубу. В дополнение к ней идет гофрированный шланг, который соединяет сток с переливом.

Часто в сливах под ванну имеется заглушка, предназначенная для монтажа в сливное отверстие. Для душевой кабины подходит сифон с небольшой высотой, а под мойку монтируют бутылочный слив. Скрытая конструкция подходит для сборки системы под стиральные и посудомоечные машины. В кухонном помещении рекомендуется устанавливать разветвленный слив.

Сборка сифона для кухонной мойки

К каждому приобретаемому в магазине или на складе сифону должна прилагаться инструкция со схемой сборки изделия. Сборка не вызовет затруднений даже у того, кто впервые взял в руки сифон. Но чтобы в дальнейшем не возникли протечки, при сборке изделия необходимо учесть следующие моменты:

Самое важное, что необходимо соблюдать при сборке изделия – герметичность всех соединений. Проверку герметичности следует проводить с нижней пробки, т.к

она находится под постоянным давлением слива. Еще в магазине, приобретая сифон, следует тщательно проверить изделие на наличие дефектов (сколов, заусенцев и пр.), поскольку они могут повредить прокладку.
Если сифон продавался в собранном виде, его нужно разобрать и проверить на наличие всех прокладок, а также удостовериться насколько хорошо затянуты и закреплены все детали изделия.

1. Сифоны для кухни следует собирать вручную, чтобы можно было контролировать силу зажима и не повредить устройство.
2. Устанавливая нижнюю пробку и прочие соединения, прокладки нужно зафиксировать. Для этой цели используется герметик. Закручивание деталей сифона следует проводить до упора, но без сильного нажима.
3. Осуществив монтаж выпускного патрубка, необходимо затянуть крепежный винт и удалить излишки герметика. За счет выпуска патрубка регулируется высота установки сифона.

Основное назначение сифона

Каждое приспособление, используемое в сантехнике, будь то унитаз или умывальник, стиральная машина, трап и другая техника – все соединяется с канализационной системой при помощи сифона. Труба изделия имеет изогнутую форму, чтобы обеспечить воде правильное и быстрое стекание вниз по трубе, затем движение наверх и впоследствии все попадает в канализационное отверстие. В этом изгибе всегда находится вода, которая не позволяет выходить наружу неприятным запахам и служит в виде барьера.

Сифон может и не присутствовать на большинстве умывальников, поэтому вполне возможна самостоятельная замена сифона. Сделать это можно достаточно быстро. Главное – выбрать правильный прибор, подготовить его и осуществить монтаж. Можно использовать бутылочные сифоны, и тогда сифон умывальника может использоваться для слива воды из стиральной машины. От качества выбранного прибора будет зависеть и сама работа, а также срок эксплуатации сифона. Чем надежнее он будет и правильнее будет произведен монтаж, тем дольше он сможет радовать свой безупречной работой, а также безопасным проведением очистки труб для предотвращения появления неприятного запаха.

Теперь можно переходить непосредственно к монтажу сифона

Чтобы быстро заменить сифон, требуется использовать пластиковые гайки, которые необходимо надежно затянуть. Специальный силиконовый герметик используется для смазки гаек, что поможет избежать протечки воды.

Верх выпускного бортика должен быть обязательно закреплен двойной резиновой прокладкой, это позволит обеспечить большую надежность и защиту.

Вполне реально, что заменить сифон своими руками можно и в любой ванной комнате, где также используется раковина. Даля ванн чугунного типа, имеющих толстые и прочные стенки, необходимо наличие надежного фиксатора. Полукольца фиксатора следует аккуратно удалить. Сделать это можно путем обрезания лапок, но выше той черты, напротив которой они были установлены раннее.

Последним действием, которое нужно сделать при замене сифона, является соединение патрубков водяного затвора вместе с выпускными. Не нужно бояться что-то исправить при проведении работ или подправить. Эти действия иногда необходимы, чтобы можно было убедиться, что через отверстие накладки слива не будут заметны крепежные оси сливного патрубка.

Сборка сифона

Процесс сборки сифона гораздо удобнее рассмотреть на отдельных узлах.

1.1 Сборка фильтр-пробки

Начнём с самого простого. Фильтр-пробка служит для предотвращения попадания крупных частиц мусора в сифон и препятствует образованию засоров. Также с помощью фильтр-пробки можно полностью перекрыть отверстие в раковине для набора воды.

Для сборки фильтр-пробки используются детали, которые представлены на фото ниже:

1 — Грибок фильтра-пробки, 2 — Чашечка фильтра-пробки, 3 — Резиновая юбочка прокладка, 4 — Металлическая юбочка, 5 — Металлический наконечник c резьбой и шариком-фиксатором

Собираем данный элемент в последовательности представленной на схеме.

1.2 Сборка бутылки (стакана)

Бутылка состоит из двух частей: корпуса (1) и отстойника (2). Между ними обязательно необходимо установить прокладку (3), избегая её перекручивания:

1.3 Установка патрубка

1 – гайка Ø40мм, 2 – конусная прокладка, 3 — патрубок

Одеваем на патрубок две пластиковые гайки d=40мм (резьба должна смотреть наружу):

На конец патрубка, который не имеет стопора (кромки), устанавливаем конусную прокладку.

Обратите внимание: Прокладка устанавливается конусом наружу!

Далее патрубок устанавливаем в уже собранную бутылку:

Затягиваем пластиковую гайку:

1.4 Начинаем собирать выпуск

1 – металлическая чашка, 2 – прокладка металлической чашки, 3 – пластиковый выпуск, 4 – прокладка пластикового выпуска.

В пластиковый выпуск устанавливается прокладка выпуска, затем идёт прокладка металлической чашки и сама чашка. Вся конструкция соединяется специальной полой металлической втулкой с резьбой:

Сейчас мы просто рассматриваем последовательность установки деталей. При монтаже между выпуском и металлической чашкой будет находится поверхность кухонной мойки.

Обязательно устанавливаем резиновую прокладку Ø40 мм (фото ниже):

Затягиваем гайку:

1.6 Собираем перелив

Детали:1 – конусная прокладка Ø25 мм, 2 – гайка Ø25 мм, 3 – прямоугольный перелив, 4 – трубка перелива, 5 – болт для крепления к мойке

Устанавливаем прямоугольный перелив в трубку перелива:

На другой конец трубки одеваем гайку Ø25мм и устанавливаем конусную прокладку (конусом наружу):

Трубку монтируем в отверстие в сифоне и затягиваем гайку.

Стоит сказать, что для монтажа перелива в комплекте есть две прокладки: прямая и изогнутая (соответственно под круглую и прямоугольную мойку):

Устанавливаем подходящую прокладку на перелив:

Болт используется непосредственно при монтаже перелива на мойку

1.7 Устанавливаем слив

Детали: 1 – раздвижная трубка, 2 – гайка Ø40мм, 3 – конусная прокладка Ø40 мм.

Слив представлен гибкой раздвижной трубкой, концы которой имеют разный диаметр: 40 и 50 мм.

Одеваем гайку и прокладку Ø40 мм на трубку:

Устанавливаем трубку в отверстие в сифоне и затягиваем гайку:

Сборка бутылочного сифона с переливом завершена:

Установка сифона под кухонной раковиной

После демонтажа старого прибора проверяется весь комплект нового сифона, возможные заусенцы на пластике удаляются ножом

Особое внимание следует уделить таким недостаткам на резьбовых соединениях пластика. Затем можно приступить к установке сантехнического оборудования под раковиной

1. Решетка слива ровно монтируется на прокладку.
2. Вывод из мойки устанавливается по центру отверстия раковины на прокладке и прикручивается закрепляющий винт.
3. Затем производится сбор колбы сифона, в нижней его части на прокладке вкручивается пробка.
4. К выводу мойки на прокладку в виде конуса надевается гайка.
5. На вывод мойки монтируется верхняя часть сифона и закрепляется от руки гайкой.
6. Нижняя часть сифона монтируется в канализационный патрубок и закрепляется манжетой.

Затем производится проверка замененного сифона путем слива воды в течении нескольких минут. Правильно собранная конструкция сифона не должна давать протечек в местах соединения элементов.

Выше был описан монтаж бутылочного сифона. В случае установки гофрированного сифона, работа выполнится несколько быстрее, так не придется собирать конструкцию колбы

На гофрированном сифоне особое внимание уделяется правильному изгибу гофры

Подключение сифона к канализационной системе

Процесс, как подключить сифон к раковине, завершен и теперь требуется подсоединить устройство к канализационной трубе. Существует несколько вариантов, как это можно сделать. Выбор способа зависит от особенности конструкции модели с гидрозатвором и от расположения выхода канализации.

Проще всего подключение раковины к канализации выполнять во время проведения ремонта в помещении. Именно тогда при обустройстве канализации нужно продумать наиболее оптимальную разводку.

Но все дело в том, что такой вид мероприятий, как поставить сифон на раковину, приходится выполнять намного чаще, чем капитальный ремонт. Причиной замены может стать как поломка устройства, так приобретение нового мебельного гарнитура.

Нередко выбирать вариант, как установить сифон на раковину и состыковать с отводом канализации, приходится на ходу. Преимущество гофрированной трубы заключается в том, что, благодаря подвижности и эластичности, ее можно поставить в любом месте, а в случае необходимости и вытянуть до требуемой длины.

Но, к сожалению, у гофры имеется серьезный недостаток — она изнашивается намного быстрее, чем жесткий элемент. Кроме этого, по причине мягкости материала изготовления, гофрированная труба начинает провисать, в результате чего в системе отвода стоков собираются засоры.

Как осуществить подключение сифона к канализации

На первом этапе потребуется осуществить подключение собранного сифона к раковине. Для этого кольцеобразную рифленую прокладку укладывают на патрубок полосками вверх. Затем под решетку раковины натягивается оставшееся из комплекта кольцо. Сам сифон вставляется под раковиной, выравнивается. Теперь можно будет над раковиной уложить решетку. Винт вставляется в решетку и затягивается с помощью отвертки.

Теперь нужно будет осуществить подведение гофрированной трубы к канализации. Для этого сначала потребуется определиться с длиной трубы. При необходимости, она опиливается до нужных размеров, края можно отшлифовать заготовленной заранее наждачной бумагой. Если этого не сделать, то возможно образование мелких зазоров из-за неровностей краев. Что, в свою очередь, чревато протечками.

При помощи соединительного кольца необходимо соединить второй конец сифона с канализационным отверстием. Затягивать нужно достаточно плотно, но не переусердствовать при этом. Ведь соединительные детали чаще всего изготавливают из пластика, который легко повредить при слишком сильном пережатии.

При монтаже сифона нужно плотно затянуть все части, но не переусердствовать, т.к. соединительные детали чаще всего изготавливают из пластика и их легко повредить.

Наконец, можно совершить пробный запуск. Для этого потребуется лишь включить воду и подождать немного – чтобы образовалась гидравлическая пробка. При этом под сифоном не должна накопиться вода. В противном случае, течь следует немедленно устранить, затянув дополнительно соединительные элементы или загерметизировав места стыков.

Если был приобретен сифон с переливом, то принцип его установки тот же самый. Лишь не этапе сборки устройства потребуется дополнительно осуществить сборку самого переливного устройства. Для начала накидывается гайка, затем конусная прокладка – тупым концом в сторону перелива. Теперь перелив вставляется в отвод, а крепежная гайка затягивается.

Особенности конструкции

Необходимость в приобретении или замене данного изделия возникает в случае, когда старое устройство становится непригодным к эксплуатации, а также по причине, которая не связана конкретно с ним.

Например, приобретен кухонный гарнитур и теперь нужно поменять не только мойку, но и выполнить новую установку сифона на раковину. Часто происходит так, что конструкция уже имеющегося устройства должна быть другой.

Чтобы под мойкой обустроить гидрозатвор, сегодня производители предлагают разные виды сифонов, которые бывают:

• бутылочными;
• коленными.

Устройства второго вида в свою очередь делятся на:

• жесткие;
• эластичные (гофрированные).

Все они могут быть более сложной конструкции, если требуется установка сифона на раковину с переливом. Также коленные изделия производят плоскими. Они актуальны для размещения под душевой кабинкой, а двойные монтируют под сдвоенными мойками.

В специализированных магазинах, торгующих сантехникой, всегда имеется большой выбор данной продукции. Поэтому проблем не возникнет, если нужно приобрести изделие несложной конструкции, которое можно быстро и легко разобрать/собрать при необходимости ликвидировать засор или выполнить профилактическую очистку.

Перед тем, как поставить сифон на раковину в кухне, при его покупке нужно ориентироваться на:

• величину свободного места под мойкой;
• технические характеристики, к которым относятся надежность материала изготовления и прокладок, и проходимость изделия;
• наличие возможности его разборки с целью обслуживания;
• внешний вид, когда тумба не будет скрывать устройство.

Сборка и монтаж: все про установку конструкции трубы

Установка сифона от раковины к канализационному входу происходит по однимправилам, какова бы не была выбрана модель. Для начала нужно собрать саму конструкцию. К каждой модели в обязательном порядке прилагается инструкция, с которой может разобраться даже не опытный в этом деле хозяин. После того как конструкция собрана переходим к ее установке:

сифон опускается под раковину для примерки выходного патрубка и длинны трубы;
при наличии пробки на выпуск ее фиксируют и собирают колбу;
подсоединяем выпуск (что подсоединен к сливу) с колбой;
во время всех процедур стоит обращать внимание на целостность прокладок и резьбу, которая может сорваться во время монтажа;
выходной патрубок подсоединяется с водоотводной трубой, закрепляется и герметизируется;
после всех подсоединений конструкция проверяется на наличие протечек небольшим количеством воды.

Нажмите чтобы увеличить

При пробной проверке, допущенные в процессе установке сифона, все ошибки сразу дадут о себе знать протеканием.

Видео: как установить сифон на советскую мойку

Наверняка на даче или в деревне вы пользуетесь еще старой раковиной, смотрите как поставить современный сифон на раковину советского производства. Мастер делится своими секретами:

Сборка и установка сифона

Перед тем, как установить сифон для раковины, его нужно обязательно собрать в определенном порядке. Обычно в инструкции все указывается и, следуя ей, можно легко и быстро произвести сборку сифона. На случай, если инструкция отсутствует, рекомендуется следующая последовательность сборки и установки:

1. установка защитной решетки на сливное отверстие в самой раковине; присоединение отводного патрубка; прижимание гайкой верхней части патрубка. Здесь нужно обязательно смотреть за совпадением высоты самой решетки и основания умывальника. Если она будет выступать над поверхностью, то вероятен застой воды внутри чаши;

2. сборка всей главной части. Этого требуют бутылочные виды сифонов, и производится она так: на конец отводного патрубка надевается специальная гайка из пластика вместе с прокладкой; сверху сифона вставляют специальный патрубок; далее нужно провести регулировку колбы по высоте и выполнить затяжку гайки. Обязательно нужно учитывать, что, чем ниже труба, тем меньше пропускная способность будет у сифона. Но и с высотой лучше не переусердствовать, так как гидрозатвор не будет работать. Лучше поставить среднюю высоту;
3. на этом этапе сифон подключается к канализации. При этом может использоваться как жесткая труба, так и гибкая гофра. Последний вариант очень подходит в случае отдаленности канализации от умывальника.

Устанавливая трубы, обязательно нужно помнить о минимальном провисании. Чтобы не допустить его, избегайте создания горизонтальных участков. Также рекомендуется использовать при соединении патрубка с сифоном конусную прокладку – она даст возможность избежать протеканий, и плотно будет сидеть в отверстии.

Установка устройства с переливом – как правильно собрать

Перелив относится к важной части сифона, позволяющей не допустить затопления кухонного помещения в случае, когда засорилось отверстие слива, а жидкость может вот-вот выплеснуться на пол из мойки, наполненной до самых краев. Подобное устройство сифона для раковины считается прогрессивным решением.. Можно снаружи мойки увидеть, что там располагается одно большое или несколько маленьких отверстий

В первом случае с наружной стороны размещают декоративную деталь, служащую для прикрытия данного отверстия. Перелив представляет собой дополнительную трубку — гофрированную или жесткую.

Можно снаружи мойки увидеть, что там располагается одно большое или несколько маленьких отверстий. В первом случае с наружной стороны размещают декоративную деталь, служащую для прикрытия данного отверстия. Перелив представляет собой дополнительную трубку — гофрированную или жесткую.

Ее закрепляют на раковине с обратной стороны напротив отверстия перелива, а другим концом помещают в патрубок сифона. Крепление к мойке производят винтом, а герметичное соединение с патрубком обеспечивают за счет затягивания накидной пластиковой гайки.

При выполнении таких видов работ, как собрать сифон на кухне, установить перелив или другие канализационные элементы, важно герметично соединять все фрагменты с обязательным применением уплотнителя. В данном случае плотное пластиковое или резиновое кольцо, которое бывает овальной, круглой или прямоугольной формы, фиксируют под раструбом, который закреплен с обратной стороны устройства.

• сливное отверстие плотно закрывают;
• набирают в раковину большой объем воды;
• наблюдают за тем, как жидкость поступает в сифон по переливу.

В том, как правильно собрать сифон, нет ничего особо сложного. Доказательством качественной установки является отсутствие протечек. В обратном случае следует еще раз убедиться в наличии прокладок и поплотнее закрутить накидные гайки.

Коротко о главном

Перед сборкой сифона нужно проверить его комплектацию, исправность элементов и подходят ли «конечные» патрубки по диаметру к канализационному входу и к выпуску на раковине.

Собирать сифон можно двумя способами: последовательно с установкой каждого элемента в направлении от раковины к канализации либо подключение проводится полностью собранного устройства.

Конструкцию можно собирать и подсоединять к мойке/фановой трубе без использования дополнительных материалов, но статичные узлы допустимо смазывать силиконовым герметиком, а на резьбу можно наматывать фум-ленту.

Все прокладки необходимо устанавливать по инструкции от производителя: конусные с широкой кромкой в сторону накидной гайки, плоские с гладкой поверхностью на сифонную деталь.

Процесс монтажа в действиях

• Шаг1: Изначально нужно будет осуществить демонтаж старого сифона. Для этого, отверткой нужно произвести откручивание винта, который находится в центральной части решетки (в мойке). Под тазик нужно будет поставить тазик, после того, как вы снимите сливное отверстие, вам нужно будет его тщательно протереть. Помните о том, что гайка и винт сливной решетки нередко прикрепляются друг к другу крайне плотно, соответственно, откручивание будет произвести непросто. Если вы не можете произвести откручивание, то нужно будет отсоединить нижнюю часть сифона, после чего, оставляем патрубок и прокручиваем его, чтобы помочь гайке и винту освободиться;
• Шаг2: После того, как вы сделали демонтаж, нужно собирать сифон. Все детали нужно выложить перед собой и разгруппировать их по видам. Так, вы сможете правильно проанализировать спектр своих дальнейших действий. Если вы собираете сифон бутылочного типа, то вам нужно соединить все элементы, при этом, они должны затягиваться достаточно плотно, но в тоже время не слишком сильно, чтобы не повредить пластмассовую резьбу, и установленные прокладки. Изначально берется прокладка (плоский вариант) и надевается на наибольшее отверстие, которое есть у сифона. После чего, проводим процесс присоединения к нему крышки-колпака. Теперь, становится понятно, что осталось два отверстия, причем разного диаметра.

Шаг3: Одно отверстие получается сбоку, другое – сверху. Берем патрубок, помните о том, что данный элемент крепится непосредственно к раковине. К нему подбираете конусную прокладку по определенному диаметру, а также ищите соответствующую накидную гайку. Сразу надевается гайка накидного типа на патрубок, после чего, натягивается корпусная прокладка, исключительно тупым концом вверх. В верхнее отверстие сифона нужно будет вставить патрубок, причем достаточно плотно, закручивайте аккуратно, не слишком крепко, чтобы не допустить возникновение травматизма изделия. Бывает так, что нужно соединить патрубок с воронкой слива, в данном случае, вы должны найти оба элемента и плотно их присоединить

Обратите внимание на то, что присоединение сливной воронки и патрубка осуществляется на основании закрепления гайки. Далее следует процесс присоединения гофрированной трубы

На нее нужно будет надеть накидную гайку, после чего, осуществить натягивание конусной прокладки, в данном случае, натягивание осуществляется тупым концом вверх. После чего, производится присоединение сифона к гофре;

Шаг4: После того, как вы полностью собрали сифон, нужно приступать к его установке. Патрубок сифона оснащается рифленым кольцом уплотнительного типа. Данное кольцо присоединяется полосками вверх. Под металлическую решетку нужно будет осуществить натягивание второго кольца. После, ставим сифон под раковину, обязательно ставьте его непосредственно под сливное отверстие. Сифон придерживается и выравнивается. Вверху, устанавливается подключение, а уже над мойкой используем укладку решетки металлического типа. Вставляем винт в данную решетку и производим процесс закручивания;

• Шаг5: Теперь нужно будет произвести процедуру подключения гофры к стояку канализационной системы. Это по сути, последний шаг, но не забывайте о том, что нужно будет произвести подключение системы перелива. Гофра должна быть удлинена на нужное расстояние до стояка канализации. Тут нужно сказать о том, что чаще всего диаметр гофры для канализационной системы будет не более 50 см. Сама же гофра выпускается в таком же диаметре. При необходимости, вы должны осуществить удлинение гофры или же обрезать ее, чтобы сделать качественную и грамотную установку. Специалисты также указывают на то, что вместо гофры можно использовать жесткий отвод. После такого подключения, вам непременно нужно произвести проверку сифона на протечки. То есть, вам нужно произвести процесс заполнения его водой, чтобы образовался гидрозатвор, и вы смогли определить, правильно ли собрана система и не протекают ли ее элементы;
• Шаг6: В процессе сборки сифона также собирается сам перелив, это приспособление, которое дополнительно крепится к отверстию в раковине, чтобы предотвратить негативные аспекты перелива. Сбор перелива не имеет особых сложностей, принцип соединения перелива в данном случае определяется необходимостью подсоединения патрубка к специальному отверстию.

Какие инструменты и материалы требуются

Перед тем как подключить унитаз к канализации требуется подобрать необходимые строительные материалы и вспомогательный инструментарий. Разновидность используемой арматуры для формирования соединительных деталей зависит во многом от метода подключения, модели изделия и желаемого месторасположения.

Основные инструменты, которые понадобятся для монтажа:

• силикон;
• гофра для канализации;
• молоток, маркер, строительная рулетка;
• ножовка для металлических или пластиковых элементов;
• пластиковые отводы и специальные уголки;
• манжета-эксцентрик;
• уплотнительная манжета;
• переходники из резины;
• детали, требующиеся для осуществления демонтажа компонентов прежнего подключения к стояку и прочной фиксации сантехники.

Если раньше применялись патрубки из чугуна для подсоединения к канализационной системе, то, скорее всего, потребуется профессиональное оборудование (специальный перфоратор и шлифовальная машина).

Особенности установки слива с переливом

Информация о сборе слива присутствует в инструкции, прилагающейся к сифону. Для работы понадобится:

• плоская отвертка;
• изолента;
• сифон;
• ведро;
• герметик;
• разводной ключ;
• салфетка из бумаги или ткани.

Сборка системы

Сначала соединяют слив с раковиной. Под нее помещают конструкцию и предварительно проверяют соответствие габаритов. В дальнейшем откручивают пробку снизу устройства и осматривают его на наличие повреждений, проверив тем самым надежность конструкции.

До сборки осматривают резьбу на корпусе

Если на ней имеются заусеницы, то их осторожно срезают. Если этот недостаток не устранен, при монтаже может произойти повреждение кольцевого уплотнения

Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки.

Чтобы собрать колбу прибора, потребуется:

Процесс сборки сифона

• надеть прокладку на резьбу верхнего участка конструкции;
• прикрутить дно сифона;
• поместить на трубку-слив резиновое уплотнение соответствующего диаметра и одеть 2 натяжные гайки;
• вставить сливную трубу в отверстие внизу сифона, насадить его на нужную высоту и затянуть гайку неплотно;
• установить в крышку приспособления прокладку и прикрутить слив к корпусу.

Резиновое уплотнение, помещенное в паз, покрывают небольшим количеством герметика. Для обеспечения надежности веществом смазывают нижнюю область резьбы пробки, которую вкручивают в корпус. Для герметичного соединения деталей используют подмотку, чтобы снимать элемент, когда это необходимо. До сбора подбирают длину трубки, высоту которой определяют по глубине раковины.

Основной патрубок подсоединяют к трубке с фиксаторами. В дальнейшем деталь монтируют к раковине, помещая прокладку между элементами. Участок между патрубком и переливом с отводом фиксируется гайкой. Детали из пластика рекомендуется закручивать руками, чтобы избежать их поломки.

Монтаж конструкции

Сначала нужно перекрыть воду, соединить защитную решетку и сливное отверстие раковины, поместив между ними уплотнение из резины толщиной не больше 5 мм. Если габариты решетки больше отверстия, используют герметик, а не прокладку. На один край отводного патрубка помещают резиновое уплотнение, а с другого края убирают фаску, улучшая вхождение патрубка в сифон.

Для соединения раковины и патрубка потребуется винт, диаметр которого составляет 6 мм. Деталь вставляют в защитную решетку и закручивают. Затем проводят состыковку трубы водоотвода с выходным патрубком. При этом необходимо следить за местами соединений. Для надежной герметизации можно применять сантехническую подмотку.

Схема монтажа сифона к двухсекционной раковине

Собранный сифон нужно соединить с выпускной трубой, которую предварительно подключили к сливу. После этого проводят соединение канализации со сливом. Перед установкой манжеты в патрубок на нее наносят слой герметика и помещают в деталь выпускной конец отводящей трубы. Для подключения применяют жесткую сборку, соединяя отвод канализации и трубу конусной прокладкой и гайкой.

Если используется гофра, то длина мягкого шланга должна быть такой, чтобы он не провисал во время использования. При несовпадении габаритов отвода и канализационной трубы потребуется переходник из пластика. Избежать попадания запаха в квартиру можно, используя манжету из резины, которую помещают в раструб.

Проверка работоспособности

Для проверки герметичности необходимо включить воду. В отсутствии протечек убеждаются, поместив под систему тканевую или бумажную салфетку.

Если протечек в области соединений нет и жидкость поступает в канализацию, система установлена и работает правильно.

Устройство и предназначение

Такое изделие, как сифон служит для вывода использованной жидкости и мелких нечистот в канализацию. Благодаря наличию изгиба, конструкция для раковины оставляет незначительную долю воды в трубе, которая образует фильтр. Он препятствует проникновению канализационных шумов, неприятных запахов обратно в помещение.

Каждый тип сантехнического прибора имеет общую конструкцию и универсальный принцип работы. Устройство представляет собой трубу либо систему труб, в состав которой входят патрубки и резервуар. С одной стороны устройства соединяются со сливным проемом в раковине, с другой подключаются к канализационной системе. Использованная вода стекает в сифон, затем проходит по трубе и попадает в общий стояк канализации. От засорения систему защищает сетка-фильтр, расположенная на отверстии мойки.

Если сифон оснащен функцией перелива, то в комплектацию включают дополнительный патрубок, который легко прикрепить к переливному отверстию в мойке. В некоторых моделях предусмотрены специальные боковые штуцеры для подключения шлангов бытовой техники — стиральных и посудомоечных машины. Изделия для раковин с двумя чашами снабжаются дублированным отводом.

Конструкция должна обладать устойчивостью к химическим и термическим воздействиям. Поэтому для ее изготовления применяют пластик и металл.

Изделие, изготовленное из ПВХ — самый дешевый вариант, однако его срок эксплуатации даже при повседневном использовании составляет 7 лет.

Что касается пропиленовых изделий, цена на них дороже аналогов из ПВХ на 15-20 %. При качественной установке такой сифон для раковины на кухне продержится не одно десятилетие. В отличие от хромированных конструкций, очистку химически устойчивого, прочного пропилена производят металлическим тросиком либо крючком.

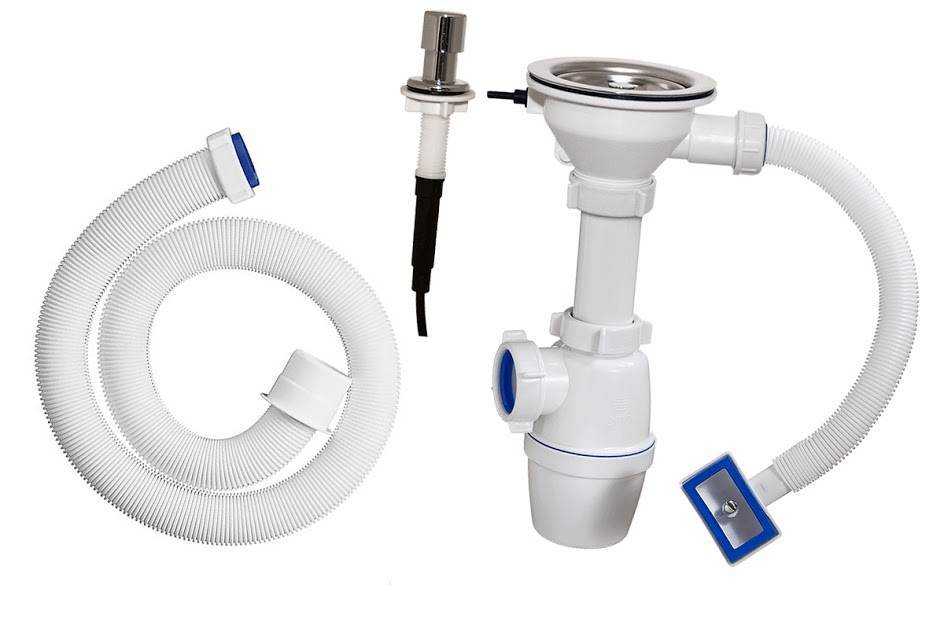

Комплектация

В стандартный комплект оборудования входят следующие элементы:

• металлическая решетка на слив — оптимальный диаметр ячеек не более 10 мм;
• входной/выпускной патрубок;
• соединительный винт диаметром до 8 мм;
• корпус;
• накидные гайки;
• канализационные отводы;
• уплотнительные кольца для герметизации стыков.

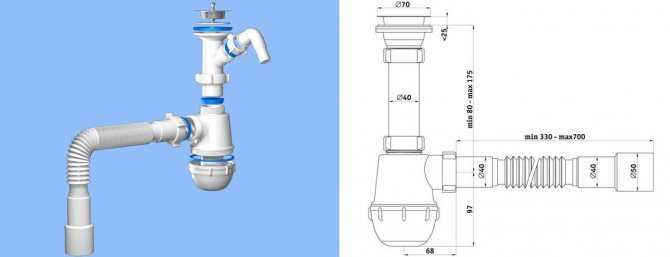

Устройство сифона для раковины на кухне предполагает возможность установки гофрированной или жесткой сливной трубы. Предпочтение отдавайте последнему варианту, поскольку на внутренних ложбинках гофры интенсивно скапливаются мелкие отходы и загрязнения. К тому же жесткую трубу гораздо сложнее случайно повредить предметами, которые находятся под раковиной.

При покупке сифона обращайте внимание на цвет, качество прокладок и на материал крепежных элементов. Черные резиновые прокладки используются в более дешевых моделях сифонов

Еще один минус такого уплотнения — их заметность, что нарушает эстетический вид конструкции. Среди крепежных элементов самыми долговечными считаются болты и гайки из нержавеющей стали, так как они устойчивы к воздействию сырости.

Важным дополнительным элементом, позволяющим установить сифон для раковины на кухне считается полужидкий либо пластичный герметик. Однако перед его покупкой стоит проверить изделие на кислотность. Если химическое вещество не обладает едким уксусным запахом, значит, такой герметик пригоден для выполнения подобных работ.

Инструкция по сборке

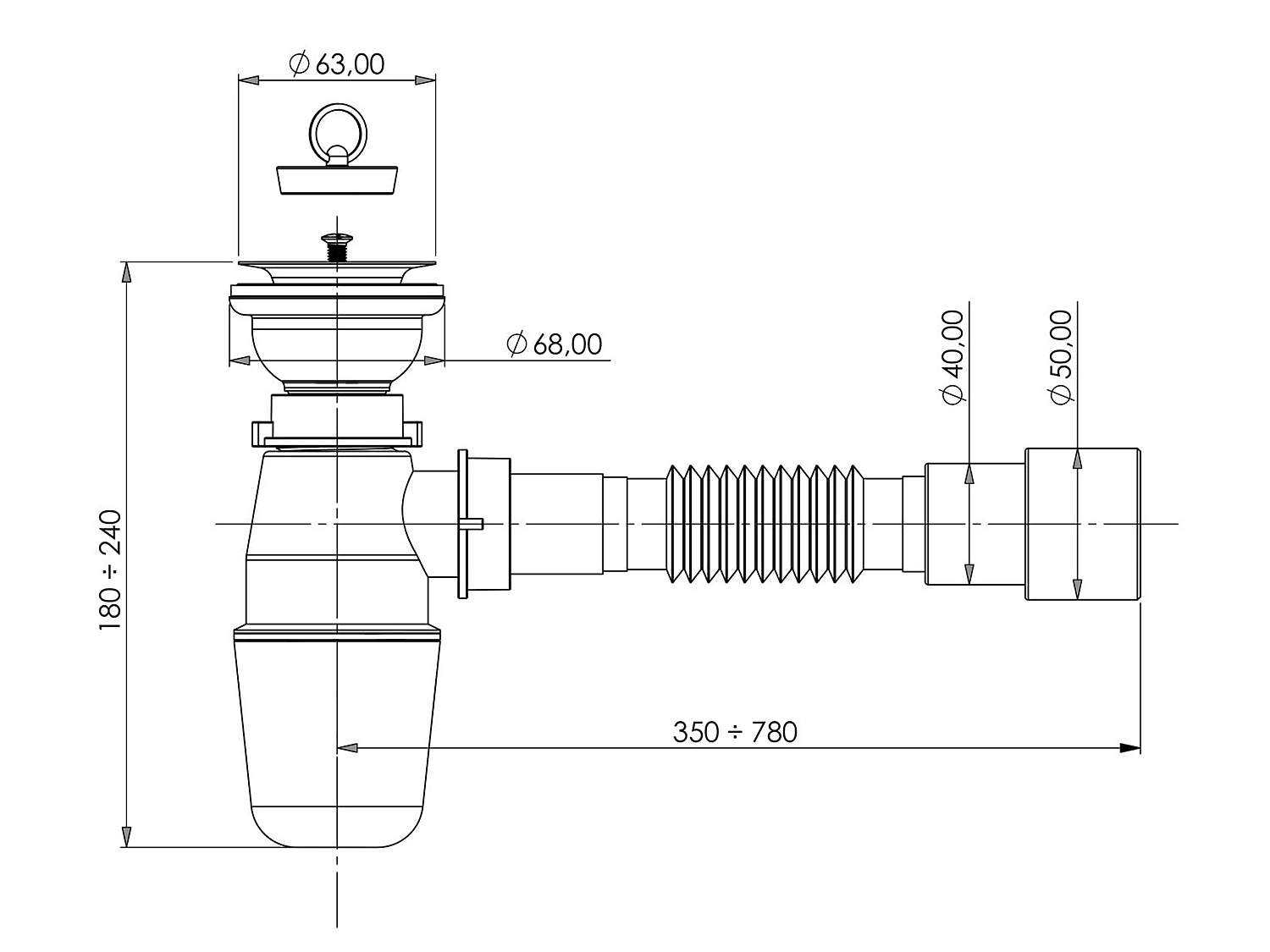

Пластиковый бутылочный сифон для кухонной мойки со сливным отверстием Ø50 мм, с гибкой гофрированной трубой, подключение к канализации: Ø40/50 мм, цвет: белый, длина винта сливной решётки: 70 мм, материал решётки: нержавеющая сталь.

Подготавливают материал для стыковки и герметизации: силиконовый герметик и пистолет для работы с тубой. Из инструмента понадобятся:

• нож, фигурная и плоска отвертки, плоскогубцы;
• болгарка с кругом по металлу (не всегда).

Вначале старое устройство снимают

Для этого откручивают гайку, сверху поворачивая против часовой стрелки, осторожно вытаскивают боковой отвод из сифона и снимают сам узел с патрубка мойки. Уплотнители необходимо убрать, поддевая их отверткой

Если не поддаются, можно срезать ножом по частям.

Нижний конец, который заделан в канализационном раструбе, вынимают, проворачивая из стороны в сторону. Сточную трубу для удобства придерживают рукой. На время замены в канализационный раструб помещают туго свернутую тряпку или газету, чтобы перекрыть запахи.
