Как сделать фундамент из асбестовых труб

Достоинства и недостатки основы на асбоцементных трубах

Легкий свайный фундамент из забетонированных труб обладает серьезными преимуществами:

высокими прочностными характеристиками свай, гарантирующими надежность облегченных строений на проблемных грунтах;

Столбчатые фундаменты из асбестоцементных труб выполняют как основание для строительства легких строений: летние дачные домики, небольшие бани и сауны

стойкостью к температурным колебаниям и глубокому замораживанию, благодаря которым строение длительно сохраняет устойчивость;
сохранением целостности асбоцемента в агрессивных условиях, так как материал свай не подвержен разрушению в неблагоприятной среде;
повышенной жесткостью полой опалубки, которая сохраняет свою форму при заливке бетонного раствора;
монолитной конструкцией опалубки из асбоцемента, которая после заполнения объединяется с бетоном в единый массив;
ускоренными темпами монтажа, связанными с возможностью установки опор своими силами;
небольшим объемом затрат, в связи с применением достаточно дешевых и распространенных стройматериалов;
продолжительным сроком эксплуатации фундамента, который в условиях тяжелых почв и наклонного рельефа может превышать 30–35 лет.

Одновременно с преимуществами, фундамент из труб имеет определенные недостатки:

под строением, возведенным на трубчатых опорах, невозможно обустроить подвальное помещение;
нижняя часть здания, построенного на забетонированных сваях, легко охлаждается холодным воздухом из-за низкой теплоизоляции.

Для расчета необходимо знать глубину промерзания грунта в вашем регионе, а также планируемую нагрузку на фундамент

Возводим столбчатый фундамент из пластиковых труб

При использовании в качестве опалубки столбов будущего фундамента пластиковых труб большого диаметра необходимо обратить внимание, чтобы полимер, из которого изготовлена труба был устойчив к низким температурам. На дне скважин рекомендуется разместить подушки и утрамбованного песка и щебеночного камня. Если грунт на вашем участке хорошо впитывает воду, то на дно скважины можно положить влагоизолирующий материал, например слой полиэтилена

Если грунт на вашем участке хорошо впитывает воду, то на дно скважины можно положить влагоизолирующий материал, например слой полиэтилена

На дне скважин рекомендуется разместить подушки и утрамбованного песка и щебеночного камня. Если грунт на вашем участке хорошо впитывает воду, то на дно скважины можно положить влагоизолирующий материал, например слой полиэтилена.

Кроме того, нижняя часть скважины может быть расширена, так, чтобы площадь дна отверстия была больше, чем собственно диаметр скважины.

Столбчатый фундамент с применением пластиковых труб

В этом случае на дне скважины первоначально формируется бетонная подушка-опора, на которую впоследствии и устанавливается пластиковая труба.

Для того, чтобы не допустить излишнего впитывания влаги грунтом из бетонного раствора подушки опоры на нижнюю часть пластиковой трубы можно прикрепить плотный пластиковый пакет, который расправится на дне скважины и будет служить своеобразной опалубкой.

Заранее отпиленные отрезки труб нужного размера размещаются в скважины так, чтобы их верхние края выступали над уровнем грунта примерно на 40 сантиметров.

Пластиковая труба помещается в грунт

Верхние части пластиковых труб должны быть обрезаны по одному горизонтальному уровню, чтобы не допускать перекоса здания. Для этого лучше всего воспользоваться лазерным строительным уровнем.

Существует два основных способа армирования бетонного раствора внутри пластиковой трубы.

При использовании первого способа внутрь трубы вбивается два арматурных прута, так, чтобы они располагались на равном расстоянии между собой и от стенок пластиковой трубы. Металлический прут должен уходить в землю примерно на 30 сантиметров глубже, чем нижний уровень погруженной в землю трубы. На такое же расстояние прутья должны выступать над верхним краем трубы. Это необходимо для дальнейшего формирования ростверка – горизонтального силового элемента столбчатого фундамента. Внутрь трубы заливается бетонный раствор с высокой маркой прочности.
При применении второго способа сначала в трубу заливается бетонный раствор для создания подушки толщиной примерно 30 сантиметров. После этого в раствор опускаются арматурные прутья.

Отметим, что металлический каркас столба-опоры может иметь и пространственную конструкцию. Она несколько сложнее в исполнении, чем просто два параллельных прутка и представляет собой клетку из арматуры, зафиксированную в местах пересечения проволокой, хомутами или электросваркой.

Поверх столбчатого фундамента рекомендуется размещать ростверк – горизонтальную силовую конструкции, которая свяжет все вертикальные элементы фундамента в единую систему. Ростверк может располагаться как над землей, так и непосредственно на ней.

В том случае, если вы располагаете ростверк над землей (например в местностях, которые подвержены регулярным затоплениям – то для его создания могут использоваться металлические балки.

При размещении ростверка непосредственно на уровне земли целесообразно создавать его из железобетона. Для этого в месте его строительства снимается верхний плодородный слой почв и размещается песчаная подушка.

Поверх столбчатого фундамента из пластиковых труб рекомендуется размещать ростверк

Затем из деревянных досок или листов ДСП строится деревянная опалубка. Внутри нее создается силовой металлический армирующий пояс в виде клетки, которые соединяется с металлическими прутьями силового каркаса опорных столбов

Обратите внимание, что профессиональными строителями в углах фундамента рекомендуется создавать не просто пересечения металлических прутков, а загибать и заводить их друг за друга, фиксируя их внахлест

В получившуюся конструкцию заливается бетон, который при заливке обязательно утрамбовывается.

Описание и особенности столбчатого фундамента

Выбирать нестандартную основу строения резонно, когда верхние слои почвы «плавающие». Под ними есть устойчивая опоры в виде каолина, скальных обломков или крупнозернистой каменной крошки. Копать до них, к примеру, метр. Стандартный фундамент принято уводить вглубь примерно на полметра.

В общем, делая классическую основу дома в неблагополучных почвах, придется потратить в разы больше строительной смеси, а значит, и денег. Дешевле точечно воткнуть трубы, уперев в устойчивые слои грунта. Давление дома передастся туда же. Значит, дом простоит дольше.

Трубы под столбчатый фундамент бывают из сплавов железа, асбеста, бетона, пластика. Последний не способен выдержать крупные и тяжеловесные здания. Зато, малогабаритные, легкие постройками хозяйственного типа столбчатый фундамент из пластиковых труб несет с достоинством, выгодно отличаясь стойкостью к гниению и коррозии. Врытый в землю полимер нет нужды гидроизолировать.

К зданиям с повышенной степенью нагрузки не применимы и асбестовые трубы. У них минеральный состав. Асбест – тонковолокнистый, негорючий камень. В былые времена из него делали костюмы пожарных. Из строительных материалов асбест присутствует в шифере.

Не поддаваясь огню, волокна минерала могут вбирать воду. Даже с гидроизоляций столбчатый фундамент из асбестовых труб служит около 60-ти лет, что не является пределом мечтаний. Зато, под асбестовые сваи не нужны опалубка, траншея и гравийная подушка. Прочность минеральных труб на высоте.

Фундамент дома столбчатый из металлических труб прочен, не растрескивается. Последний «грешок» свойственен для опор из асбеста и бетона. Под последний, кстати, берется труба-опалубка для столбчатого фундамента. Не секрет, что бетон – строительная смесь. Дабы придать ей форму столба, раствор заливают в формовочную трубу, заранее вкопанную в грунт.

Минусом металлических опор, как говорилось, является склонность к коррозии. Она постепенно разрушает фундамент. Аналогична ситуация с деревянными столбами. Они тоже держат солидную нагрузку, но гниют.

Естественно, проводятся гидроизоляционные работы. Однако, влагозащитные материалы тоже не вечны. Не разбирать же дом и выкапывать фундамент для повторной обработки.

Максимальнонадежными и долговечными считаются каменные столбы. Впрочем, нужно понимать характеристики разных горных пород. Известняк со своей твердостью по шкале Мооса в 3-4 бала и склонностью впитывать воду вряд ли станет зданию крепкой опорой.

Для столбчатого фундамента выбирают вулканические и интрузивные породы типа гранита, доломита, базальта. Они держат дома около 100-та лет. Только вот материальные затраты на каменные столбы больше, чем на обычный, даже заглубленный фундамент.

Закладываются трубы фундамента под точки максимальной нагрузки, то есть углы дома, несущие стены и их пересечения, стыки. Есть требования к минимальному сечению опор. Ширина бетонных, к примеру, должна быть от 40-ка сантиметров, а каменных от 60-ти. Есть и требования к промежуткам меж столбами. Минимум 1,2, а максимум 2,5 метра.

Вместо гравийных подушек опорой столбам фундамента может стать тонкая монолитная плита из бетона. Ее заливают, если на глубине закладки труб нет грунтовых вод.

В пучинистых грунтах столбы фундамента принято закладывать ниже глубины промерзания. Основания труб расширяют до площадок-анкеров. С ней фундамент не вытащить из грунта при морозном пучении. Дополнительно столбы армируют, или сужают к верхушкам.

Расчет глубины заложения

Глубина заложения столбчатого асбестоцементного фундамента определяется тремя важными факторами:

глубина промерзания грунта в месте постройки;
вес сооружаемого здания;
вид и состав грунта.

Любому строительству предшествуют геологические исследования, которые помогают определить тип грунта на месте строительства, степень его промерзания и глубину грунтовых вод.

Степень промерзания грунта определяется по справочным таблицам. В них указывается глубина промерзания грунта, не покрытого снегом. Если в месте строительства снежный покров присутствует всегда, то табличное значение глубины промерзания можно немного уменьшить.

Нижняя часть столба должна находиться на 30 — 40 см ниже уровня промерзания. Над уровнем почвы асбестовые конструкции обычно выступают на 30 см. Таким образом, длина асбестовой трубы, используемой в качестве сваи, равна глубине промерзания плюс 60 — 70 см.

Вес сооружаемого здания влияет на размер диаметра асбестовой трубы. Для легких строений (беседки, террасы и т. д.) достаточно диаметра 100 мм, а для более тяжелых зданий обычно используются диаметры от 250 до 300 мм. При расчете веса сооружаемого здания учитываются:

вид материала, из которого оно строится;
вес кровли и утепления;
вес отделочных материалов.

Перераспределенная нагрузка на каждую сваю не должна превышать 800 кг. Если в результате расчетов эта нагрузка оказалась выше, то количество свай надо увеличивать.

Вид и состав грунта в значительной мере влияют на глубину заложения столбчатого асбестоцементного фундамента. Они могут быть неподвижными, подвижными, глинистыми или песчаными. Наилучшим считается песчаный грунт, который не накапливает влагу и характеризуется высокой несущей способностью. Часто водонасыщенные или торфяные грунты частично заменяют песком.

Подготовка к проведению работ

Ручные буры разных размеров.

Для начала следует подготовить поверхность. Основным этапом при подготовке поверхности является её разметка. Само собой, чем ближе расположение опор друг к другу, тем прочнее и надежнее будет фундамент. Идеальным расстоянием является 1,5 – 2,5 метра.

Совет! Обязательным условием при проведении разметки является нахождение опор под самыми нагруженными частями здания, включая несущие стены, печь и углы.

Заглубление опор следует произвести на 25-30 см ниже от уровня промерзания грунтов. Для нашего климата это около 1,5 метра. Диаметр лунок напрямую зависит от выбранного вида труб и будет составлять 150-250 мм. Опоры не должны выступать из земли более, чем на полуметр.

Технология возведения

Асбестоцементные трубы для фундамента находят активное применение по двум причинам:

Стойкость к коррозийному воздействию. в отличие от металлических труб, которые быстро изъедаются ржавчиной.
Устойчивость к пониженным температурам и температурным перепадам. если сравнивать с пластиковыми.

Инструкция по возведению предполагает такие этапы:

В пробуренную скважину помещаем трубу 20 см диаметром. Глубина скважины составляет приблизительно полтора метра. Труба должна на 30-40 см выступать над почвой.

Столбы выставляются по уровню и должны быть одинаковой длины.
По сути, такие трубы являются лишь опалубками, основная же нагрузка приходится на металлические прутья, расположенные внутри неё.

Существуют следующие способы монтажа такого фундамента.

Рассмотрим их более подробно:

Первый способ предусматривает совершение таких действий:
- Вставляем трубу в подготовленную яму.
- На расстоянии 6-7 см друг от друга вбиваем в трубу два арматурных прута. Арматуру необходимо вбивать на 20-30 см в землю, и настолько же она должна выступать сверху.

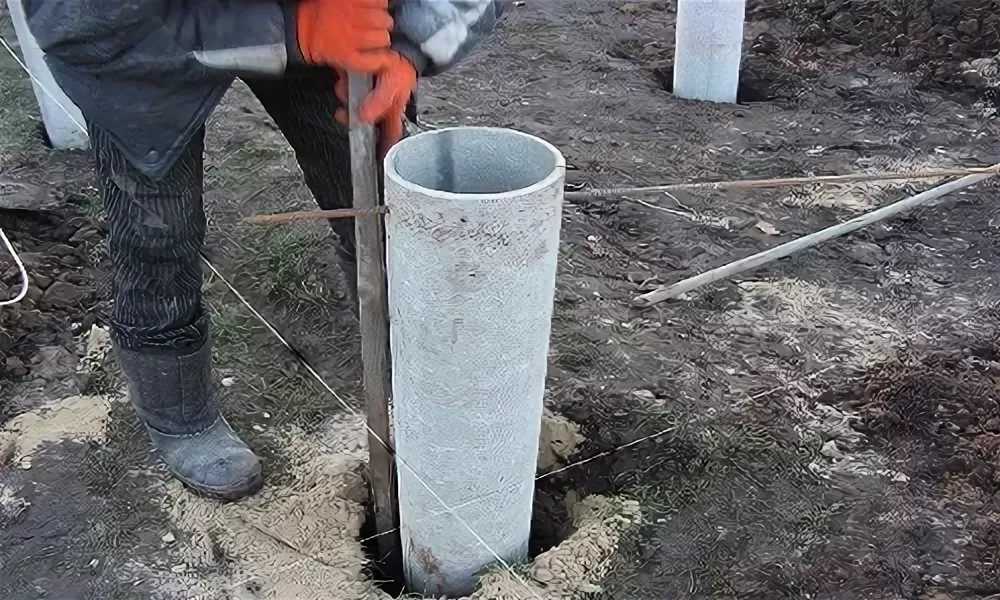

Выставляем трубу по уровню.

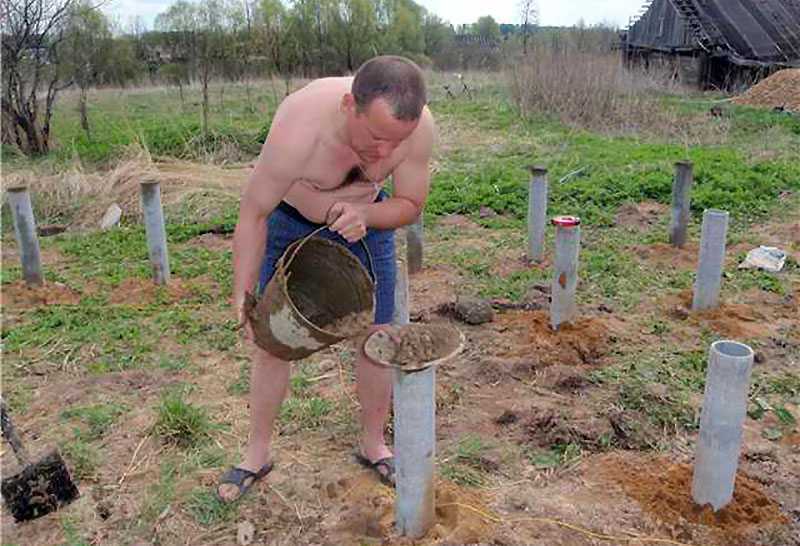

Выставив по уровню, заливаем трубу бетонной смесью. Заливка происходит изнутри и снаружи одновременно. Выступающие арматурные края в дальнейшем послужат для формирования ростверки. Ростверкой называется часть фундамента, на которой производится возведение здания. (см. также статью Устройство столбчатого фундамента с ростверком своими руками )

Второй способ предусматривает такие этапы:
- Заливаем трубу на 1/3 бетонным раствором (см. также статью Марка бетона для фундамента – как сделать правильный выбор ).
- После того, как труба поднимается вверх на 10-15 см, в неё необходимо опустить арматурные прутья, которые не будут выступать за её основание. В таком случае бетон создаст уширение препятствующее выталкиванию сваи наружу.
- Поднятую трубу необходимо выставить по уровню в соответствии с другими трубами.
- Далее следует заполнить трубу бетоном до краев.

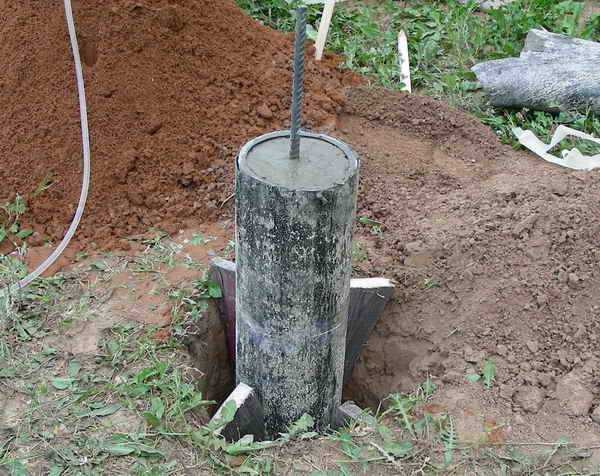

Заливаем трубу бетоном.

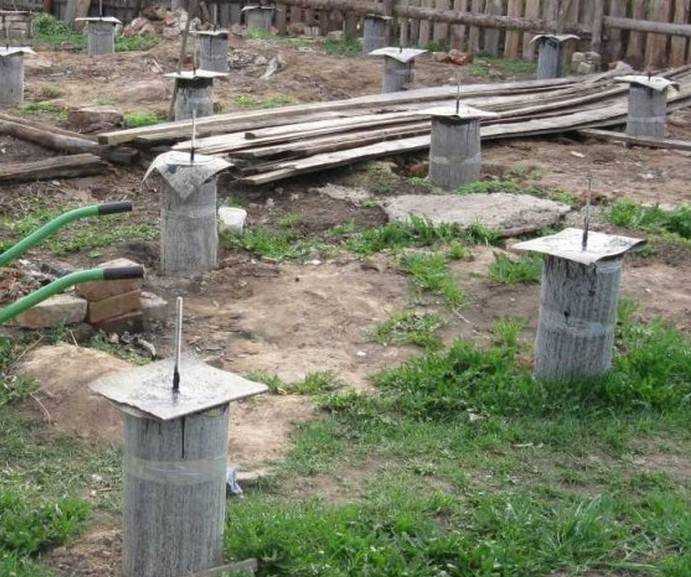

- В трубу помещается шпилька, которая должна выступать резьбой на 20-30 см вверх. Она и послужит основой для формирования ростверки.
- Преимущество данного способа — наличие резьбы, а значит, большая легкость в монтаже ростверки.

Совет! Арматурные прутья желательно обработать специальными составами, предотвращающие износ металла, обеспечивая его защиту от влаги.

Если такой фундамент устанавливается на сыпучем грунте, то перед монтажом опор необходимо осуществить такие действия:

Смешиваем песок и гравий в пропорции 1:1.
Засыпаем в скважину полученную смесь, слоем около 10-15 см.
Накрываем смесь песка и гравия каким-либо влагостойким материалом. В данном случае подойдет как рубероид, так и строительный целлофан.

Песчано-гравийная смесь, которую следует использовать для формирования подложки под трубу.

Укрепление столбчатого фундамента

К сожалению, если неправильно рассчитать нагрузку или допустить ошибку при возведении столбчатой основы, то это может привести к критичным изменениям, влекущим за собой перекос постройки, неравномерную просадку или даже трещины в несущих стенах. Что делать в таком случае?

Вам нужно будет вырыть траншею в том месте, где постройка просела, и залить монолитную фундаментную основу, которая и укрепит конструкцию. Также можно просверлить в опорах отверстия, вставить в них шурупы или анкера и приварить к ним армированные прутья, обеспечив тем самым прочную связь между всеми опорами конструкции.

Ещё один вариант – приподнять здание при помощи спецтехники, вырыв с просевшей стороны траншею и залив монолитный или ленточный фундамент. Данный способ является наиболее затратным, но и самым эффективным.

Плюсы и минусы свайных и столбчатых фундаментов

Основания на сваях обладают рядом преимуществ:

низкая стоимость по сравнению с ленточным плитным типом;
долгий срок эксплуатации, которого хватает на весь цикл эксплуатации строения;
применение на любом типе грунтов, включая подтопляемые земли;
минимальное количество подготовительных мероприятий;
простота монтажа, для работ достаточно усилий 2–3 человек;
универсальность;
скорость возведения.

Недостатками конструкций считают большое количество свай при возведении массивной постройки. Обустройство подвала возможно, если сваи устанавливают на дне предварительно вырытого котлована.

Материалы для изготовления опалубки

Для подготовки опалубки для столбчатого фундаментаможно использовать любые подручные материалы. Её можно делать из деревянных досок, металлических листов, ДСП, рубероида и др. материалов. В качестве несъёмной опалубки используются стальные и асбестовые трубы. Наиболее популярным и лёгким в обработке материалом являются деревянные доски.

Для изготовления деревянной опалубки, показанной на рисунке под буквой А, следует использовать обрезную доску (10-15)смх4см. Доски скрепляются с внешней стороны тонкими брусками и сколачиваются в коробку. К верхней стороне коробки прибивается ручка для переноски и монтажа опалубки.

Кроме обрезных досок для изготовления опалубки можно взять:

ДСП;
толстую многослойную фанеру;
железные листы.

Советы строителей

Есть случаи, когда свайный фундамент вообще не устраивают. Это подвижные грунты — они плохо держат сваи и склонны к их «опрокидыванию». Также плохо «держат» сваи торфяники, насыщенные водой грунты. В этих случаях применяют плавающий тип фундаменты — плиту.

Асбестоцементные трубы предварительно можно обмазать битумной мастикой. Это не только улучшит гидроизоляцию опоры, но и уменьшит влияние касательных сил по «выталкиванию» сваи из пучнистых грунтов.

Есть целый ряд способов улучшения условий эксплуатации фундамента и снижения выталкивающих сил:

обратная засыпка фундамента песком;
обустройство организованного водостока и дренажа;
для отапливаемых домов круглогодичного проживания — утепление отмостки и забирки;
обработка труб, предварительно покрытых грунтовкой, незамерзающими смазками типа технического солидола.

По отзывам строителей асбестовые трубы на этапе подготовки надо нарезать чуть большей длины. Во время установки свайного поля, при выравнивании опор по уровню ростверка, избыточную длину после фиксации трубы проще обрезать болгаркой.

На непучнистых грунтах допускается установка «коротких» труб. В этих случаях повысить несущие свойства можно по аналогии фундамента ТИСЭ — за счет уширения большего диаметра, чем того требует стандартная технология. Для этого:

бурят скважину с размером сечения равным расчетной площади пятки опоры;
подготавливают к заливке бетоном дно ямы;
заливают раствор в яму на высоту уширения сваи;
вставляют трубу, на 30-40% заливают ее бетоном;
закладывают арматуру на всю длину трубы;
заливают бетоном трубу до верхнего края.

Обустройство свайного фундамента, монтаж ростверка, строительство сооружения «под крышу» надо закончить за один сезон.

В заключение традиционный совет. Расчет и возведение фундамента — это наиболее ответственный этап строительства. Ошибки проектирования и несоблюдение технологии в дальнейшем исправить крайне сложно.

Источник

Формирование фундамента

Формируйте свайное основание на асбестоцементных трубах по следующему алгоритму:

Пробурите, используя садовый бур или специальное оборудование, скважины, превышающие длину сваи на 0,2 м и диаметр – на 0,1 м.
Выполните в нижней части канала расширение, используя ручное или автоматизированное устройство.
Заполните полость песком, сформировав подушку толщиной 0,2–0,3 м, пролейте водой.
Застелите вверх канала полиэтиленовой пленкой или рубероидом для обеспечения гидроизоляции.
Опустите в подготовленную скважину полые сваи, зафиксируйте по периметру арматурой или деревянными планками.
Насыпьте вокруг выступающей части опоры песок, обеспечивающий неподвижность колонны.
Соберите арматурный каркас, используя 4 цельных стальных прутка диаметром 1–1,2 см и закрепив их арматурными перемычками.
Поместите собранную арматуру в асбестоцементный канал, обеспечьте ее неподвижность при заливке с помощью распорок.
Установите, при необходимости, вместе с арматурой анкерные шпильки для фиксации элементов нижней обвязки.
Подготовьте бетонный раствор, смешав цемент, песок и гравий в соотношении 1:2:2, добавьте воду для обеспечения необходимой консистенции. При заливке бетона надо постоянно контролировать вертикальность установки, делается это при помощи строительного уровня
Заполните предварительно подготовленным бетонным раствором внутренние полости свай.
Обеспечьте возможность достижения бетоном эксплуатационной прочности на протяжении четырех недель.
Проверьте горизонтальность расположения верхних частей опорных колонн, произведя предварительную разметку с помощью строительного уровня.
Гидроизолируйте выступающую часть опоры рубероидом, засыпьте песком и утрамбуйте.
Произведите обвязку из армированного бетона или брусьев, руководствуясь рекомендациями проекта возводимого здания.

Выполняя работы, обратите внимание на следующие моменты:

контроль вертикальности скважин в процессе бурения обеспечивается с помощью уровня, позволяющего определить правильность расположения инструмента после погружения на несколько оборотов;
предотвратить осыпание в скважину почвы поможет рубероид, свернутый при выполнении работ по периметру верхней части канала;
на грунте, содержащем включения мелкого гравия, отпадает необходимость в обустройстве подушки;
обработка до погружения подземной части своей с помощью битумной мастики обеспечит надежную гидроизоляцию опор;
удалить воздушные пузыри из забетонированной опоры можно с помощью глубинного вибратора для бетона или металлического прутка.

Закончив строительство свайного основания, начинайте возводить стены постройки.

Советы по заложению фундамента из асбестовых труб

Фундамент свайный из труб своими руками

Фундамент это основание здания, от его прочности зависит долговечность строения, По сути, он является главной несущей конструкцией сооружения, его подвижки или просадки приводят к перекосам конструкции здания, начинают вздуваться полы и перестают закрываться двери, а, в худшем случае, дом просто может разрушиться. Как построить недорогой и надежный столбчатый фундамент из надежных асбестовых труб мы и предлагаем рассмотреть в приведенной статье.

Схема столбчатого фундамент из труб

Нужно отметить, что именно в последнее время такой вид основания дома становится особенно популярным.

Достоинства и недостатки свайного фундамента

Основание для дома из асбестоцементных труб выгодно в материальном плане и достаточно надежно для устройства легких зданий и вспомогательных сооружений типа бревенчатых или каркасных домиков, бань, хозяйственных построек. Для постройки столбчатого фундамента из асбестовых труб понадобятся собственно трубы, садовый бур, бетономешалка (ее можно арендовать на время строительства), несколько прутков рифленой арматуры, песок и цемент. По трудоемкости исполнения его вполне можно соорудить своими руками.

О достоинствах такого фундамента можно сказать следующее:

Асбестовые трубы не требуют больших затрат, быстро строятся, защищает от влаги

по сравнению с монолитными решениями основание из асбестоцементных труб для дома обойдется вдвое дешевле и потребует вдвое меньших затрат сил и времени;
рытье котлована для такого фундамента не обязательно;
свайный фундамент из асбестоцементных труб строится очень быстро, по окончании работ можно сразу же приступать к сооружению дома, экономя до двух недель по сравнению с монолитным фундаментом;
высота такого фундамента над грунтом составляет обычно не менее 30 см, что избавит от попадания воды в дом при ливнях и подтоплениях, а если в данной местности когда-либо случались наводнения, сваи можно поднять и выше;
на фундаменте из асбестоцементных свай гораздо проще подводить к дому коммуникации – водопровод, канализацию, газовую подводку и прочее.

Применение таких оснований ограничивается следующими факторами:

такие конструкции применимы только при условии размещения на них сооружений ограниченной массы;
длительность безопасной эксплуатации свайных фундаментов из асбестоцементных свай ограничивается 80 годами;
в домах на таких фундаментах практически невозможно устроить подвал;
основание дома из асбоцементных свай невозможно в местах с плавающими грунтами.

Для указанных целей вполне применимы и другие материалы, в частности металлические или пластиковые изделия. Однако они имеют и характерные материалам недостатки. Металлические трубы подвергаются коррозии и обходятся дороже, а пластиковые имеют ограничения по действию отрицательных температур.

Асбестоцементные трубы имеют самый низкий коэффициент теплового расширения, что обеспечивает стабильность фундамента при эксплуатации.
