Усиление деревянных конструкций стропильных систем

Укрепление подгнивших частей системы стропил

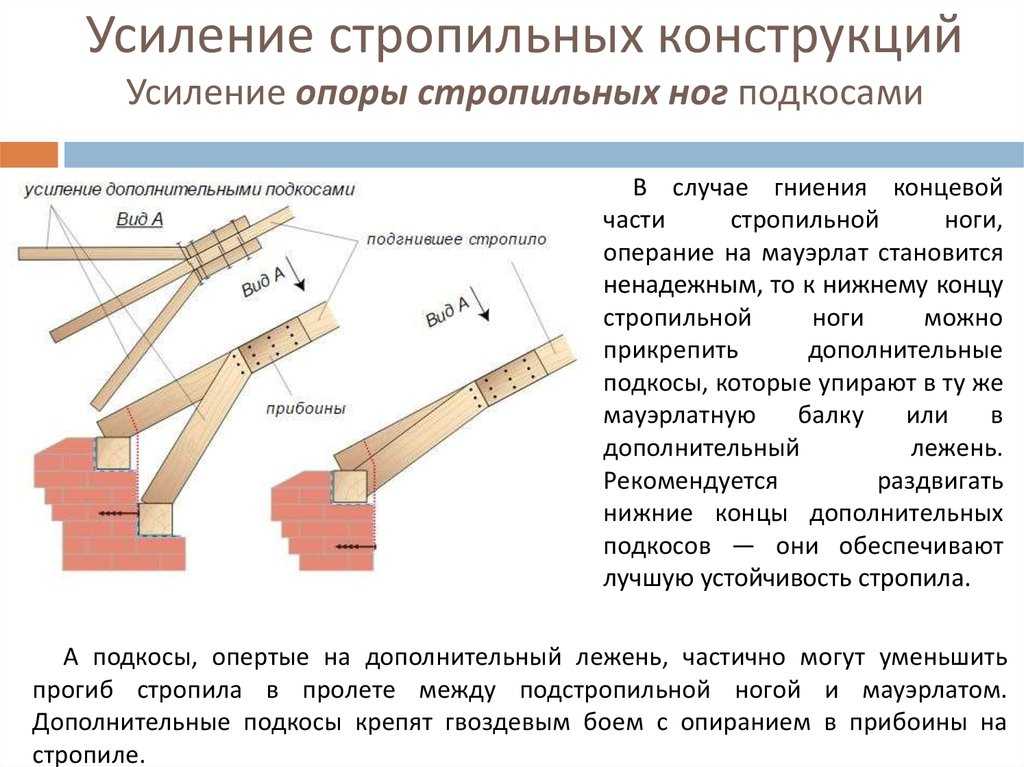

Схема усиления стропил дополнительными подкосами.

Если все же не удалось уберечься от разрушительного воздействия гнили на древесину, можно попробовать укрепить поврежденные участки стропил или мауэрлата вашего дома или гаража. Если речь идет об одном случае повреждения стропил, то можно обойтись деревянными дощатыми накладками. Крепятся они гвоздями или болтами, при этом своей нижней частью доски накладки должны упираться в мауэрлат, для обеспечения дополнительной надежности фиксации, при этом накладки в этом месте лучше прикрепить к мауэрлату с помощью стальной проволоки.

Но если речь уже идет о массовом повреждении стропил, когда деформация или гниль обнаруживается на многих стропилах, то необходимо применить специальную систему протезов. Данные протезы делаются из стальных прутьев и крепятся на неповрежденный участок конструкции, в то время как деформированная часть попросту удаляется. Для данной операции необходимо зафиксировать стропило специальными временными подставками и удалить поврежденную часть (для этого придется разобрать часть кровли). Затем следует вырезать аналогичного размера протез из такого же дерева и установить его на место удаленного участка, нижней своей частью он должен упираться в мауэрлат. Стальные прутья протеза обеспечивают дополнительную фиксацию всей конструкции.

Если укрепления с частичной заменой требует не нога стропила, а мауэрлат, то необходимо провести следующие манипуляции:

• фиксируются временными подпорками стропила каркаса крыши;
• прогнивший участок мауэрлата вырезается и удаляется;
• в кладку вбиваются стальные костыли, на которые укладывается брус нужного сечения, длиной не менее одного метра;
• на перекрытие устанавливают кусок лежня длиной равной брусу;
• затем нога стропила фиксируется с двух сторон подкосами, которые опираются на только что установленную балку.

Коротко о главном

Установка стропильной системы является основным этапом строительства крыши. Это опорная конструкция, которая принимает и распределяет снеговую и ветровую нагрузку, удерживает в заданном положении кровельное покрытие, защищает стены и основание дома от воздействия влаги.

В состав стропил входит множество элементов, каждый из которых выполняет собственную задачу. Одни служат обвязкой периметра стен, другие поддерживают стропильные ноги, третьи соединяют их и удерживают в неподвижности. В результате получается прочная уравновешенная конструкция, вес которой невелик. А несущая способность весьма значительна.

Элементы системы могут соединяться несколькими способами, что позволяет получать разные конструкции крыш. Выбор той или иной формы производится на этапе проектирования, но, при необходимости, можно изменить форму и конфигурацию отдельных участков или всей крыши.

Монтаж рекомендуется поручать опытным специалистам, способным грамотно выполнить сборку и не допустить ошибок.

Усиление стропил односкатной крыши. Установка стропил односкатной крыши

Односкатная крыша своими руками

Односкатная крыша часто применяется при строительстве частных домов, беседок, бань и хозяйственных построек как наиболее простая, дешевая и легко возводимая конструкция кровли. Строительство односкатной крыши своими руками не требует особой квалификации и по силам любому начинающему строителю. Возведение односкатной крыши не требует применения тяжелой строительной техники и больших материальных затрат.

К достоинствам односкатной крыши относятся:

• Простота конструкции и небольшой вес;
• Экономичность, небольшое количество стройматериалов для выполнения крыши;
• Возможность возведения крыши с углом уклона от 3 до 45 градусов;
• Высокая способность противостоять снеговой и ветровой нагрузке в зависимости от угла уклона;
• Для односкатной крыши подходит большинство кровельных материалов, что позволяет воплотить любые дизайнерские решения;
• На односкатной крыше можно устроить площадку для отдыха или приема солнечных ванн.

Односкатная крыша имеет и недостатки:

• Под односкатной крышей невозможно устроить полноценный чердак или мансарду;
• В регионах с сильными ветрами требуется полноценное утепление односкатной крыши и подветренных стен;

При большой снеговой нагрузке на односкатной крыше с небольшим уклоном необходимо своевременно убирать снег, впрочем, этот недостаток легко решается правильным выбором кровельного покрытия.

Конструкция односкатной крыши

Односкатная крыша обычно состоит из стропильной системы, обрешетки, утеплителя, кровельного покрытия и внешней обшивки фронтонов и стен. В зависимости от типа здания стропильная система односкатной крыши может быть трех видов:

• Скользящая, применяемая в основном в бревенчатых домах. Такая конструкция позволяет исключить деформации при усадке сруба, достигающей 15% для новых домов. Скользящая стропильная система жестко закрепляется на мауэрлате верхней стены. На нижней стене стропила опираются на специальные приспособления, по которым при усадке сруба они скользят.

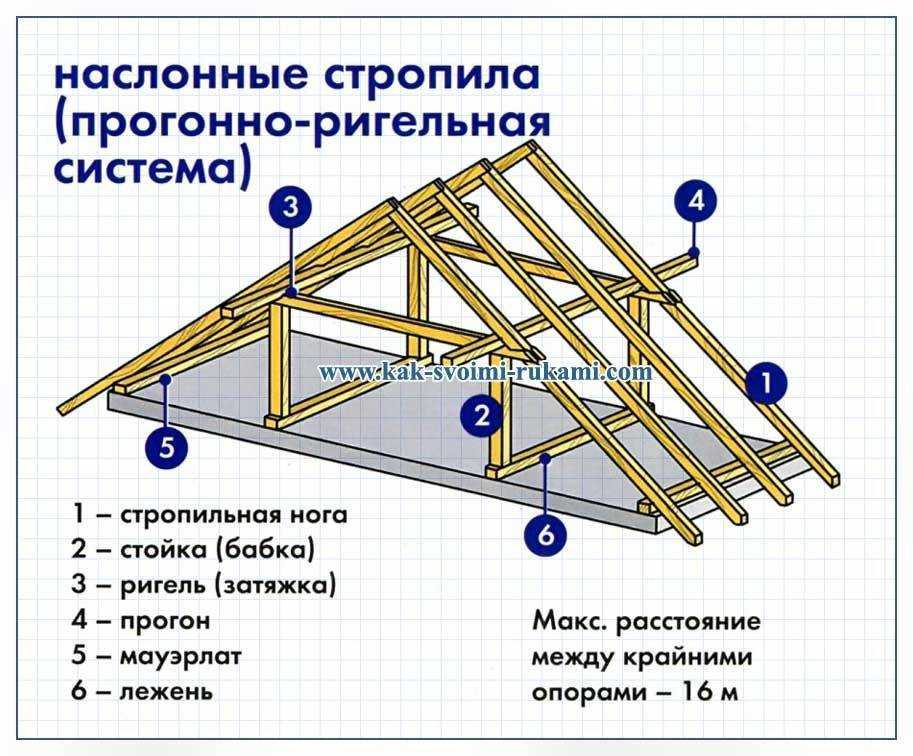

• Наслонные стропила используются обычно в кирпичных или блочных домах, не дающих большой усадки. Они опираются нижним концом на балки перекрытий, а в верхней части опорой им служит высокая стена или стойка, которая также упирается в балку перекрытий. Дополнительную жесткость конструкции стропил придают подкосы или дополнительные стойки.

Кроме того, односкатные крыши можно разделить на вентилируемые и невентилируемые. Невентилируемые крыши обычно имеют угол не более 5 градусов и требуют качественного утепления, гидро- и пароизоляции. Вентилируемые крыши могут иметь любой угол наклона, их особенностью является наличие свободного пространства между кровлей и перекрытием и вентиляционных отверстий с обеих сторон крыши или на фронтонах. Воздушный зазор позволяет улучшить условия отвода водяных паров от утеплителя, продлить срок службы конструкции.

Угол наклона односкатной крыши напрямую связан с используемым кровельным покрытием. Для мягкой кровли или рулонных материалов используют угол уклона до 10 градусов, при угле наклона от 10 до 20 градусов обычно используют профнастил с продольным профилем и высотой волны от 30 мм, шифер и ондулин можно класть при наклоне крыши от 20 градусов, а металлочерепицу – от 25 градусов. При расчете крыши необходимо учесть эту зависимость и делать выбор в соответствии с назначением крыши и выбранным покрытием.

Технология выполнения односкатной крыши

1. Первым этапом строительства крыши является установка мауэрлата и балок перекрытия, а также стропил. Их конструкция зависит от выбранного типа стропильной системы. Стропила выполняют из сухой сосновой доски толщиной 50 мм. До начала возведения стропильной системы необходимо обработать все деревянные элементы антисептиком и огнезащитой.
2. Для стропил скользящего типа выполняют стену разной высоты так, чтобы обеспечить выбранный угол наклона крыши. Балки перекрытия врезают в верхний брус нижней стены сруба и в соответствующий брус противоположной стены до установки мауэрлата. На стены устанавливают мауэрлат – опорный брус. К деревянным стенам его крепят с помощью металлических скоб. В мауэрлате выбирают пазы под стропила, к верхнему мауэрлату стропила крепят жестко, с помощью скоб или уголков и саморезов. К нижнему мауэрлату стропильные ноги крепят с помощью специального крепежа, обеспечивающего скольжение стропил при усадке.Шаг стропил зависит от расчетной нагрузки и обычно составляет 60-120 см.

Спаренные стропила

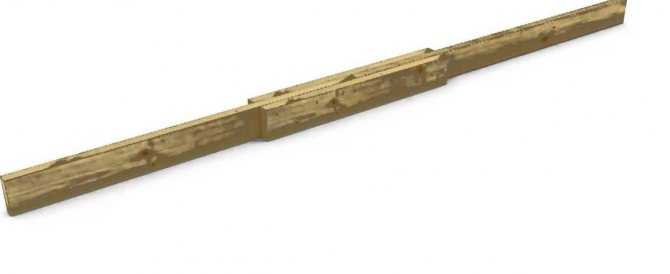

Спаренные стропила слагают не менее чем из двух досок, которые прикладываются друг к другу широкой стороной вплотную, не оставляя зазоров, и прошиваются по всей длине гвоздями в шахматном порядке, через один.

Накосные стропила – это самые длинные элементы стропильных систем, и самым лучшим материалом для их создания является спаренная стропильная доска.

Как срастить брус по длине, смотрите на видео:

Учтем, что при строительстве стропильного каркаса требуется обеспечить равную по всей протяженности элемента сопротивляемость изгибу, а не одинаковые возможности прогибаться. Поэтому места сопряжения устраивают рядом с опорами.

Кроме точного определения места для сопряжения двух частей элемента системы нужно знать, как правильно удлиняются стропила. Способ формирования соединения зависит от выбранного для строительства пиломатериала:

Рассмотрим детально указанные методы, чтобы углубленно разобраться в процессе наращивания длины стропил.

Запрещено заполнение щелей и неплотностей клиньями из древесины, фанерными или металлическими пластинами. Подогнать и скорректировать огрехи не получится. Лучше заранее точно вымерить и вычертить линии врубок, согласно следующим стандартам:

• Глубина определяется формулой 0,15 × h, где h обозначает высоту бруса. Это величина участка, перпендикулярного продольной оси бруса.
• Интервал, в пределах которого расположены наклонные участки врубки, определяется формулой 2 × h.

Место для размещения участка состыковки находят по действующей для всех типов стропильных каркасов формуле 0,15 × L, в которой величина L отображает размер перекрываемого стропилом пролета. Расстояние откладывается от центра опоры.

Если с применением косого прируба соединяют доску, то дополнительная фиксация производится с применением хомутов или гвоздей.

Для обеспечения достаточной прочности в зоне сплачивания нужно соблюдать следующие условия:

Способ лобового наращивания стропил заключается в торцевой состыковке соединяемых частей стропильной ноги с фиксацией участка гвоздями, нагелями или болтами через установленные по обеим боковым плоскостям накладки.

Для исключения люфта и деформации наращенной стропильной ноги необходимо придерживаться следующих правил:

При применении шурупов или винтов предварительно высверливают отверстия под их установку, Ø отверстий на 2- 3 мм меньше аналогичного размера ножки крепежа.

Для соединения и увеличения длины стропила есть еще весьма интересный способ: наращивание с помощью двух досок. Их пришивают к боковым плоскостям удлиняемого одинарного элемента. Между наращенными деталями остается просвет, равный ширине верхней доски.

Просвет заполняют обрезками равной толщины, установленными с интервалом не более 7 × h, где h это толщина удлиняемой доски. Длина вкладываемых в просвет дистанционных брусков не менее 2 × h.

Удлинение с применением двух наращиваемых досок подходит для следующих ситуаций:

Ролик с пошагово изложенным процессом соединения частей стропила:

Видео-пример одного из способов соединения пиломатериалов:

В чем заключается усиление стропил

Может потребоваться

• увеличение несущей способности стропил,
• усиление стропильных ног в нижней части, в месте соединения с мауэрлатом,
• укрепление поврежденных стропил,
• увеличение угла ската крыши и постройка новой стропильной системы,
• укрепление узлов стропильной системы при некачественном соединении элементов.

Для усиления стропил используются брусья и доски, они должны быть первого сорта и хорошо просушены. Лучше брать хвойные породы дерева. Также для скрепления элементов стропильной системы друг с другом понадобятся металлические уголки, перфорированные пластины и проволока.

Укрепление стропильных ног расшивкой досками. Увеличение несущей способности стропильных ног

Стропильную систему дома, гаража, бани и других построек следует регулярно проверять на предмет повреждений и деформаций. Вовремя выполненное усиление стропил позволит избежать разрушения крыши и дорогостоящего ремонта. В случае гаража, поврежденным может оказаться и автомобиль, что связано с серьезным финансовым ущербом. Усиление несущих способностей стропил может потребоваться в стропильной системе любого типа. С этой целью чаще всего практикуется установка разгружающих балок («подмог»), монтаж подкосов либо двухсторонних накладок.

Если стропила подобраны по прочностным характеристикам, они не всегда имеют необходимые показатели на прогиб, соответствующие СНиПу «Нагрузки и воздействия». Таким образом, требуется увеличить площадь поперечного сечения стропила. Усиление тонких деревянных стропил кровли гаража или другой постройки выполняется при помощи дополнительных деревянных балок – подмог. Балка крепится к нижнему поясу стропила в пролете между подстропильной ногой и мауэрлатом. В качестве крепежного элемента может использоваться металлическая зубчатая пластина либо болтовые хомуты.

В месте опирания неразрезного стропила крыши дома или гаража на подкос возникает максимальный изгибающий момент. Необходимо избежать прогиба в данном узле, для чего требуется увеличить сечение стропильной ноги накладками, установленными с обеих сторон. Размеры дощатых накладок подбираются исходя из расчетных параметров сечения при максимальном изгибающем моменте. Усиление стропильной ноги дощатыми накладками выполняется с использованием болтовых хомутов либо гвоздей. Если увеличить длину подмоги и вывести ее за край опирания на подкос, то эта балка заодно будет выполнять функцию накладки, усиливая опорный узел, помимо увеличения жесткости пролета .

При реконструкции крыши нередко требуется выполнить более крутой кровельный скат. Чтобы не заменять полностью стропильную систему гаража, бани или жилого дома, монтируют новые стропила, скрепляя их со старыми. Сращивание деревянных элементов выполняется при помощи перекрестной дощато-гвоздевой стенки. Полученная ферма имеет заданный уклон и обеспечивает повышенную жесткость конструкций. Следует учитывать, что такой подход не позволяет увеличить пространство мансарды или чердачного помещения при переделке крыши .

Соединение на эркере

Крыша эркера может быть отдельной или соединенной с основной кровлей дома. Форма ее может быть самой разнообразной: двухскатной, многощипцовой, сложной вальмовой. Простейший вариант — двухскатная кровля. Для сооружения крыши эркера по периметру устанавливают мауэрлат. В кирпичных или бетонных домах предварительно заливают армирующий пояс, а уже на него устанавливают мауэрлат.

Стропила для крыши эркера берут тоньше, чем для основной кровли, так как нагрузка на них меньше. Их устанавливают таким образом, чтобы они выступали за мауэрлат, формируя свес крыши. Как соединить стропила в эркере, смотрите на видео:

Эркер можно включить в проект дома сразу же или пристроить его позже.

Замена поврежденных деталей

Чтобы заменить прогнившие стропила, сначала снимают кровельный материал с обеих сторон дома. При этом выпиливают поврежденную часть и необходимо наращивание стропил по длине.

При замене горизонтальной балки устанавливают временные стойки, на которые будут опираться горизонтальные балки, затем удаляют и сохраняют стойки, на которые опиралась поврежденная балка, заменяют балку и помещают стойки обратно. Временные стойки убирают.

Если нужно заменить стойку, то сначала рядом устанавливают временную стойку, опирающуюся на доску толщиной не меньше 2,5 см. Далее поврежденную стойку удаляют, на ее место ставят новую, затем убирают временную подпорку.

Как усилить нижнюю часть стропил

Усиление стропил в нижней части обычно требуется в месте соединения с мауэрлатом. Нижние части стропильных ног, прилегающие к мауэрлату, и сам мауэрлат считаются самыми уязвимыми частями стропильной системы.

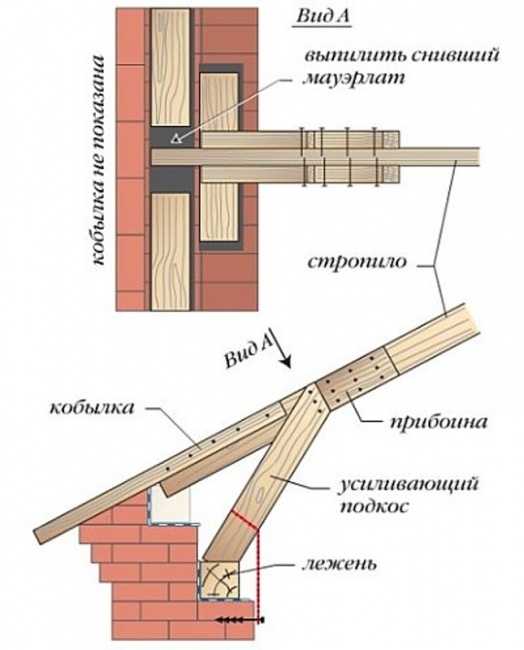

Для усиления стропил в месте соединения с мауэрлатом устанавливают дополнительные подкосы. Они могут упираться как с сам мауэрлат, так и в лежень. Иногда может понадобиться выпилить прогнившую часть мауэрлата. Тогда стропило усиливают так, как показано на рисунке.

Стропило временно ставят на подпорки, выпиливают сгнившие части стропильной ноги и мауэрлата. В стену забивают костыли и кладут на них балку длиной 1 м. Также можно положить на стену или перекрытие кусок лежня длиной 1 м, таким образом нагрузка распределится с одной балки на две. К стропильной ноге прикрепляются с двух сторон два подкоса, которые упирают в мауэрлат или лежень.

Подкосы крепят на гвоздях, расположенных в шахматном порядке. При этом подкосы ставят под углом, как на рисунке, чтобы лучше распределить нагрузку.

Стропильная нога

Усиление стропильных ног

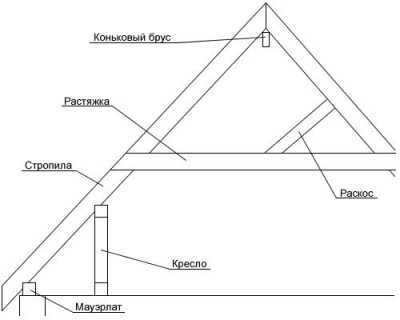

Устройство стропильной системы.

Усиление стропил может проводиться несколькими способами, подробно основные из них будут рассмотрены ниже. Эти способы могут применяться как по отдельности, так и в своей совокупности. В каждом конкретном случае домовладельцы сами должны решить данный вопрос. Но лучше всего не экономить и учесть, что разрушение крыши над тем же гаражом может повредить автомобиль и причинить существенный материальный ущерб, не говоря уже об опасности деформации конструкции крыши дома.

Итак, усиление несущих функций осуществляется с помощью:

• «подмог», балок, которые принимают на себя часть нагрузок, приходящихся на конструкцию стропил;
• установки подкосов;
• двусторонних накладок.

Подмоги устанавливаются в тех случаях, когда были проведены неверные расчеты нагрузок на стропила, и в итоге требуется увеличение поперечного сечения балок, удерживающих конструкцию всей крыши. Провести такое усиление довольно легко, для этого нужно эту дополнительную балку установить и закрепить между мауэрлатом и подстропильной ногой. Крепится она либо болтовыми хомутами, либо специальными стальными пластинам с зубцами.

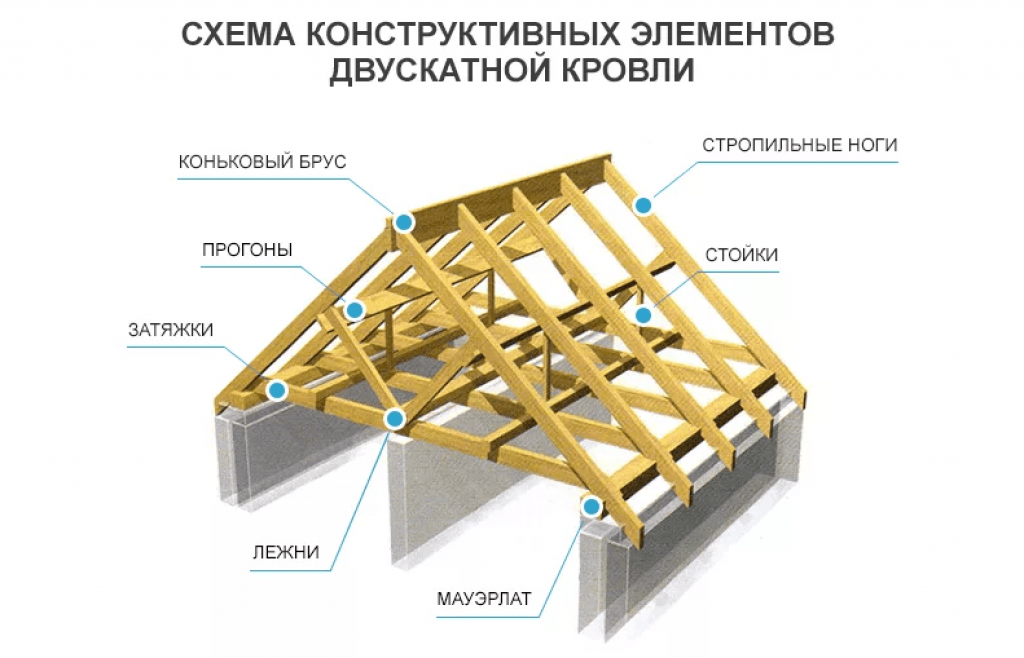

Основные виды стропильных систем.

Место наложения стропильной ноги на подкос также требует особого внимания домовладельца, так как именно в этом месте возникает максимальное давление на изгиб. В качестве наглядности вспомните, как вы в детстве ломали через колено палку, именно роль колена и выполняет подкос. Чтобы уменьшить нагрузку и риск деформации неразрезных стропил в том месте, где они опираются на подкос, советуем увеличить сечение бруса за счет обшивки его накладками из досок. Толщина накладок зависит от расчета необходимого сечения для конструкции при планируемых нагрузках на изгиб. Соединяются стропила с усиливающими накладками с помощью различных крепежных элементов, но чаще гвоздями или специальными болтами. Если при этом длину подмоги продлить за точку опоры, то можно увеличить не только прочность балки, но и весь соединительный узел.

Статья по теме: Технология монолитно-каркасного строительства домов: плюсы и минусы

Иногда в проекте может быть ошибка в определении угла ската крыши, и эксплуатация выявляет этот просчет. Например, при недостаточно крутом скате скапливается снег, который может повредить крышу. В этом случае появляется необходимость привнести некоторые изменения в конструкции стропил. Для этого к старым элементам с помощью дощатых стенок и гвоздей прикрепляют новые части стропил, благодаря чему новообразованные фермы становятся более жесткими и меняют уклон крыши в нужную сторону.

Данный способ позволит вам внести изменения в стропильные конструкции и при этом не разбирать всю крышу заново, правда, и особых изменений в подкрышное пространство внести не удастся, так как ни увеличить, ни как-то конфигурировать его не получится.

Установка балок перекрытия в доме из бруса своими руками

Деревянные перекрытия в домах из бруса имеют массу преимуществ: они легкие, обладают всеми необходимыми свойствами — тепло- и звукоизоляцией, подходят практически для любых эксплуатационных условий. Перекрытия выполняют роль таких элементов конструкции дома, которые обеспечивают распределение нагрузок по горизонтали.

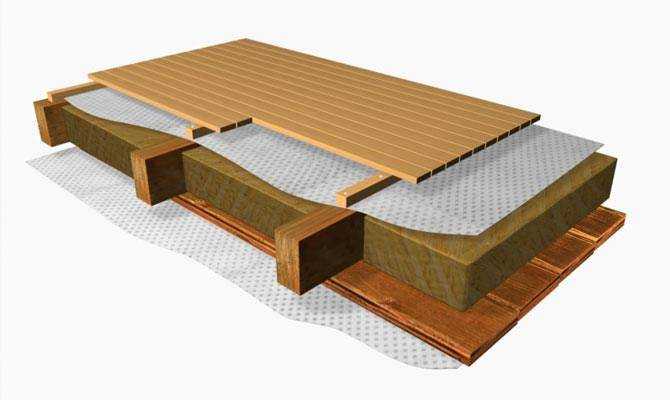

Конструкции, которыми являются перекрытия, состоят из несущих элементов и ограждений. В качестве несущих элементов выступают балки, которые воспринимают нагрузку, как собственного веса, так и веса ограждений и заполнителей. Готовая конструкция деревянного перекрытия в доме из бруса должна выдерживать эксплуатационные нагрузки, которые рассчитываются заранее.

Перед укладкой балки обязательно антисептируют. Размещают их параллельно друг другу вдоль короткой стороны пролета, соблюдая шаг. Балки сопрягают с венцами сруба сковороднем, а затем торцы обрабатывают антисептиком. Для звуко- и гидроизоляции концы балок оборачивают различными материалами. Нередко куски толя, рубероида и войлока подкладывают под концы балок.

Нагрузка на перекрытия складывается из их собственной массы и тех временных нагрузок, которые возникают в ходе эксплуатации постройки в целом. Вес перекрытий зависит от их конструкции, а также вида утеплителя.

В среднем она составляет 230 кг/м2, но может быть и больше. Для определения полной нагрузки, приходящейся на 1 м2 перекрытия во время эксплуатации дома, следует сложить собственную и временную нагрузку. Расстояние между балками выбирается обычно 0,5-1 м.

При устройстве перекрытий в доме из бруса следует учитывать, что на проемы между ними также приходятся нагрузки, именно поэтому делать их больше 1 м не стоит. Оптимальным вариантом будет применение балок сечением 6 х 18 см с шагом между ними в 40 см.

Если в перекрытии брусового дома необходимо выполнить проем для лестницы или дымовой трубы, устанавливается дополнительный ригель, на котором и монтируются нужные балки. Прикрепляют их к ригелю несколькими способами: с помощью соединения «ласточкин хвост», применяя металлические хомуты, на черепных брусках. В больших пролетах балки при необходимости можно укрепить с помощью промежуточных столбов.

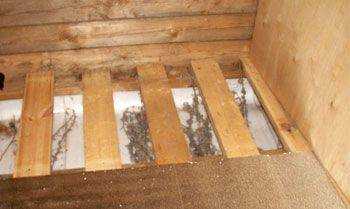

Чтобы передать нагрузки от утеплителя балкам, устраивают накат. Его выполняют в виде щитов из продольных или поперечных досок, или в виде щитов как из продольных, так и из поперечных досок. Их плотно подгоняют одна к другой. Для сооружения наката потолочного перекрытия в доме из бруса нередко используется листовой материал, например фанера.

Главное, чтобы он был способен выдержать вес утеплителя. С боковых сторон к балкам прибивают бруски сечением 5×5 см, на которые и опирают щиты.

Накат покрывается слоем толя или рубероида, на него укладывается или засыпается утеплитель, который подбирается заранее в соответствии с температурой воздуха зимой в данном регионе, финансовыми возможностями хозяина и его предпочтениями.

Классификация перекрытий

В зависимости от проекта каждый объект может обладать несколькими этажами. Для рационального разделения цокольного, подвального, межэтажного и чердачного пространства устанавливают деревянные лаги, служащие одновременно полом и потолком. Конструкции бывают:

1. Подвальные. Главной особенностью станет хорошая теплоизоляция пола.
2. Межэтажные. Упор делается на усиление конструкции и звукоизоляции.
3. Чердачные. Обязательно применение всех трёх составляющих защиту – тепло-, паро, и гидроизоляций.

Обычно собственники стремятся сэкономить на каждом этапе строительства и пытаются приобрести для строительства дешёвые материалы. Это касается и перекрытия в доме из бруса. Рассмотрим подробнее недорогие виды изоляций и разумное применение того или иного типа для каждого участка объекта.

Гидроизоляция

Рубероид. Дёшев, экологичен, отлично задерживает влагу

Однако, подвержен механическому повреждению – в случае монтажа на чердачное перекрытие, неосторожное обращение с гвоздями сделает его попросту дырявым, и надежды на качественную гидроизоляцию можно не возлагать. Рубероид лучше использовать как защиту деревянных балок на концах.

Рулонная резина. Не пропустит капли воды и вместе с ними испарения, что сделает объект герметичным и древесина потеряет способность дышать. Её лучше использовать на чердаках или укрывать цокольные перекрытия в брусовом доме. Даже если покрытие получит повреждения, плотная структура не даст шанса влажности.
Плёнка ПВХ. Слабая для интенсивной работы, но, тем не менее, обладает хорошими гидроизоляционными качествами. Незаменима при обустройстве тёплого пола на межэтажных перекрытиях.
Паровая мембрана – продукт, созданный специально для деревянных объектов. Пропускает воздух, задерживая испарения, позволяя полу и потолку дышать. Использовать нужно на потолочных межэтажных перекрытиях.

Создание новой стропильной системы

Также иногда при реконструкции крыши требуется сделать новую стропильную систему, с ее помощью можно, например, сделать скат более крутым. Необходимость в увеличении угла ската возникает, если снег скапливается на крыше и создает на нее большую нагрузку. Новые стропила устанавливают над старыми или под ними. В таких случаях, чтобы не разбирать старых стропильных конструкций, новые связывают с ними.

Для соединения используют перекрестную дощато-гвоздевую стенку (ферму): новые стропильные ноги связывают перекрестно расположенными досками с уже имеющимися. Чаще всего такой способ применяется в наслонных стропильных системах, которые опираются на расположенную в центре здания стенку. С помощью такого приема нельзя увеличить высоту мансардного помещения.

Усиливаем стропильные ноги

Вначале стоит отметить, что стропильная система дома, гаража, бани и иных построек должна вовремя проверяться на возможные повреждения и деформацию. Своевременное усиление стропил поможет предотвратить возможные разрушения кровли и огромные затраты на ремонт. Если будет повреждена крыша гаража, то от этого может пострадать автомобиль. Укрепление стропил может потребоваться для системы стропил любой разновидности. Для этого зачастую устанавливают расширяющие балки – «подмоги», подкосы или двусторонние накладки.

Если подбор стропил проводился с учетом прочностных характеристик, то их усилия на прогиб всегда будут соответствовать нужным показателям, которые регламентируются соответствующим СНиПом «Нагрузки и воздействия». Получается, что от нас понадобится увеличить поперечное сечение стропильных ног. Для усиления тонких стропил используют деревянные подмоги. Их крепят к нижнему поясу стропила в промежутке между стропилом и мауэрлатом. В роли крепежей в данном случае выступают стальные зубчатые пластины или хомуты с болтами.

Сращивание встык фанерой

Подготовка всего необходимого

Шаг 1. Положите одну доску на бруски, ровно под прямым углом отрежьте торец. Отрезать лучше ручной электрической циркульной пилой.

Отрезается торец доски

Доски для стропил довольно тяжелые, во время отрезания придайте им такое положение, чтобы они не зажимали полотно пилы или преждевременно не разламывались во время дорезания. Таким же способом подготовьте и вторую доску

Обращайте внимание, чтобы срез был только под прямым углом. Торцы сращиваемых досок должны плотно прилегать друг к другу по всей поверхности, это нужно для увеличения прочности сращенной стропилины

Две доски устанавливаются рядом

Шаг 3. Положите накладку на две рядом лежащие доски для сращивания. Довольно часто толщина и ширина досок даже из одной партии отличаются на несколько миллиметров. Если у вас такой случай, то ровняйте доски с той стороны, к которой будет прибиваться обрешетка.

Обрезка доски для сращивания

Накладка уложена на доски

Шаг 4. В шахматном порядке и на нормируемых расстояниях просверлите отверстия под шпильки. Для того чтобы во время высверливания отверстий отдельные элементы не смещались, нужно их временно между собой закрепить. Используйте в этих целях длинные и тонкие саморезы, сколачивать гвоздями не рекомендуется.

Доски стягиваются саморезами

Шаг 5. Высверлите отверстия, не располагайте их на одной линии, а то доски могут треснуть во время эксплуатации.

Сверление отверстий

Отверстия готовы

Можно встретить рекомендации после высверливания отверстий разъединять доски и укладывать между ними джут для исключения появления мостиков холода. Это не только напрасный труд, но и вредный. Почему? Во-первых, никакие мостики холода в местах сращивания не возникают, наоборот, они имеют самую большую толщину и, соответственно, самую низкую теплопроводность.

Джут укладывать не стоит

Шаг 6. Вставьте в подготовленные отверстия шпильки, оденьте с двух сторон шайбы и прочно стяните гайками. Рекомендуется стягивать до тех пор, пока шайбы не вдавятся в дерево. Лишнюю длину шпилек можно отрезать круглошлифовальной машинкой с диском по металлу.

Забиваются шпильки

Закручиваются гайки

Лишняя длина шпилек отрезается

Аналогичным образом сращиваются все остальные стропилины.

Электродрели

Струбцины

Шаг 1

Ровно уложите доски стропилины на площадке, сомкните торцы, обратите внимание на параллельность боковых граней. Доски должны быть предельно одинаковыми по толщине, торцы обрезаны ровно под прямым углом

Торцы досок сомкнуты

Шаг 2. Кисточкой обильно намажьте поверхность клеем ПВА.

Наносится клей ПВА

Шаг 3. Уложите подготовленный кусок фанеры на место сращивания, прочно прижмите его струбцинами. Во время фиксации следите, чтобы фанера не сдвинулась со своего первоначального места.

Укладывается кусок фанеры

Для фиксации используются струбцины

Шаг 4. Длинными прочными саморезами в шахматном порядке прикрутите фанеру к доскам. Длина саморезов должна быть на 1–2 короче общей толщины досок и фанеры, их концы не могут выходить с обратной стороны. Под саморезы обязательно подкладывайте шайбы большого диаметра. Перед закручиванием саморезов просверлите в стропилине отверстия. Их диаметр должен быть на 2–3 мм меньше диаметра резьбовой части метиза.

Сверлятся отверстия под саморезы

Закручиваются шурупы

Струбцины снимаются

Шаг 6. Намажьте поверхности клеем и положите на них вторую заготовку из фанеры. Опять зажмите ее струбцинами.

Поверхности намазываются клеем

Заготовка зажимается струбцинами

Шаг 7. С большим усилием закрутите саморезы.

Саморезы закручиваются с большим усилием

Забиваются сквозные шпильки

Во время ее забивания от сильных ударов молотка первые несколько витков резьбы сминаются, что очень усложняет накручивание гайки. Чтобы избежать проблем, перед забиванием шпильки наживите гайки, теперь пусть резьба на торце заминается, она больше не нужна. Перед установкой стропилины на место проверьте, высох ли клей. При хорошей погоде для его полного застывания нужно примерно 24 часа.

Последний штрих — нанесение клея

Как избежать дополнительных расчётов?

Создавать проект дома поручите профессионалу. Он подскажет какого диаметра в сечении нужны балки, длину планок и прочих деталей. Ведь специалист знает, что крышу удерживает стропильная система. На неё идёт самая большая нагрузка и нужны верные расчёты, качественные стройматериалы.

Советов у таких домостроев, как вы сам, лучше не спрашивать. Да, они построили свой дом, но насколько он крепкий? Не известно.

Возьмите на встречу с прорабом блокнот с ручкой и сразу запишите его советы. Так, вы точно ничего не забудете, не перепутаете. Построите так, как он, со знанием дела, рекомендует.
