Расчет выдвижных ящиков с роликовыми и шариковыми направляющими

Расположение выдвижных ящиков в шкафу

Главное преимущество сборки выдвижных ящиков в уже готовом шкафу — не нужно разбирать вещи, везти его в сервис-центр или вызывать на дом мастера для реконструкции. Это легко сделать самому.

Выбираем расположение ящиков:

1. Отдельно друг от друга.
2. В модуле, который встраивается в шифоньер.

Недостаток первого типа расположения — трудности регулировки направляющих после нескольких лет использования. При эксплуатации шкафа с течением времени стенки могут прогнуться. Это приводит к искривлению геометрии отсека и затрудняет свободный ход ящика по направляющим.

Блочно-модульный вариант лучше, потому что:

• собирается вне шкафа, облегчает работу во время установки;
• образуется меньше пыли при встраивании в шифоньер, поэтому вещи можно не убирать.

Модуль желательно устанавливать не выше 1 метра от пола. Если нет места в отсеке со стеллажными полками, то поместите в нише со штангой под плечики. При определении расположения помните, что выдвижению короба не должны мешать боковые петли дверей. Поэтому учитывайте расстояние между ними. А в шкафах-купе не располагайте блочно-модульную конструкцию близко к пересечению раздвижных дверей.

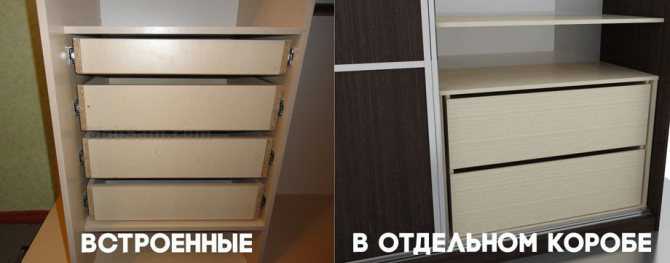

Два вида расположения ящиков без отдельного короба

Расположение выдвижных ящиков в шкафу

Главное преимущество сборки выдвижных ящиков в уже готовом шкафу — не нужно разбирать вещи, везти его в сервис-центр или вызывать на дом мастера для реконструкции. Это легко сделать самому.

Выбираем расположение ящиков:

1. Отдельно друг от друга.
2. В модуле, который встраивается в шифоньер.

Недостаток первого типа расположения — трудности регулировки направляющих после нескольких лет использования. При эксплуатации шкафа с течением времени стенки могут прогнуться. Это приводит к искривлению геометрии отсека и затрудняет свободный ход ящика по направляющим.

Блочно-модульный вариант лучше, потому что:

• собирается вне шкафа, облегчает работу во время установки;
• образуется меньше пыли при встраивании в шифоньер, поэтому вещи можно не убирать.

Модуль желательно устанавливать не выше 1 метра от пола. Если нет места в отсеке со стеллажными полками, то поместите в нише со штангой под плечики. При определении расположения помните, что выдвижению короба не должны мешать боковые петли дверей. Поэтому учитывайте расстояние между ними. А в шкафах-купе не располагайте блочно-модульную конструкцию близко к пересечению раздвижных дверей.

Ручки для ящика

Мебельные ручки в шкаф можно сделать тремя способами:

• Вырезные. Овальный вырез в верхней части фасада ящика. Срез покройте меламиновой кромкой.
• Рейлинговые. Для фасадов длиной более 450 мм. Прикрепите их шурупами к фасаду. При закладывании размеров длины стенок ящиков и фасада учтите расстояние между фасадом и ручкой, чтобы она не выпирала и давала двери шкафа закрываться.
• Врезные. Экономят полезную площадь шкафа. Установка: сделайте вырез в фасаде фрезой. В паз вставьте ручку и зафиксируйте с внутренней стороны.

Слева на фото — вырезные ручки. Если не охота возиться с декоративной резкой, можно сделать отступы между ящиками и таким образом ручкой будет являться верхний край.

Инструкция по изготовлению вертикального выдвижного модуля:

1. Определите размеры, исходя из внутренней ниши шкафа. Высота конструкции может быть от 1 до 1,5 метров. Глубина до 50 см. Теперь к ней можно прикрепить ящики.
2. При изготовлении коробов учтите размеры доски ДСП, поэтому длину одного ящика сделайте меньше всей готовой конструкции на 3,2 см (по 1,6 см с каждой стороны). Ширина полки бывает от 30 до 50 см.
3. Прикрутите колеса ко дну.
4. Сделайте заднюю стенку и боковые. Просверлите пазы для будущих полок. Колеса при этом зафиксируйте, чтобы они не двигались во время работы над стенками.
5. Прикрепите полки к конструкции с помощью гвоздей либо используйте два бруса по обеим сторонам конструкции, на которые установите полки. Теперь снимите, очистите от пыли и снова наденьте.

Можно сделать такой ящик с колесиками или без них

Монтаж направляющих

Характер крепления дна короба определяется типом, используемых направляющих. При установке роликовых механизмов днище можно закрепить при помощи мебельных гвоздей. Когда предусмотрена установка шариковых направляющих, крепление проводят саморезами или делают дно вкладным.

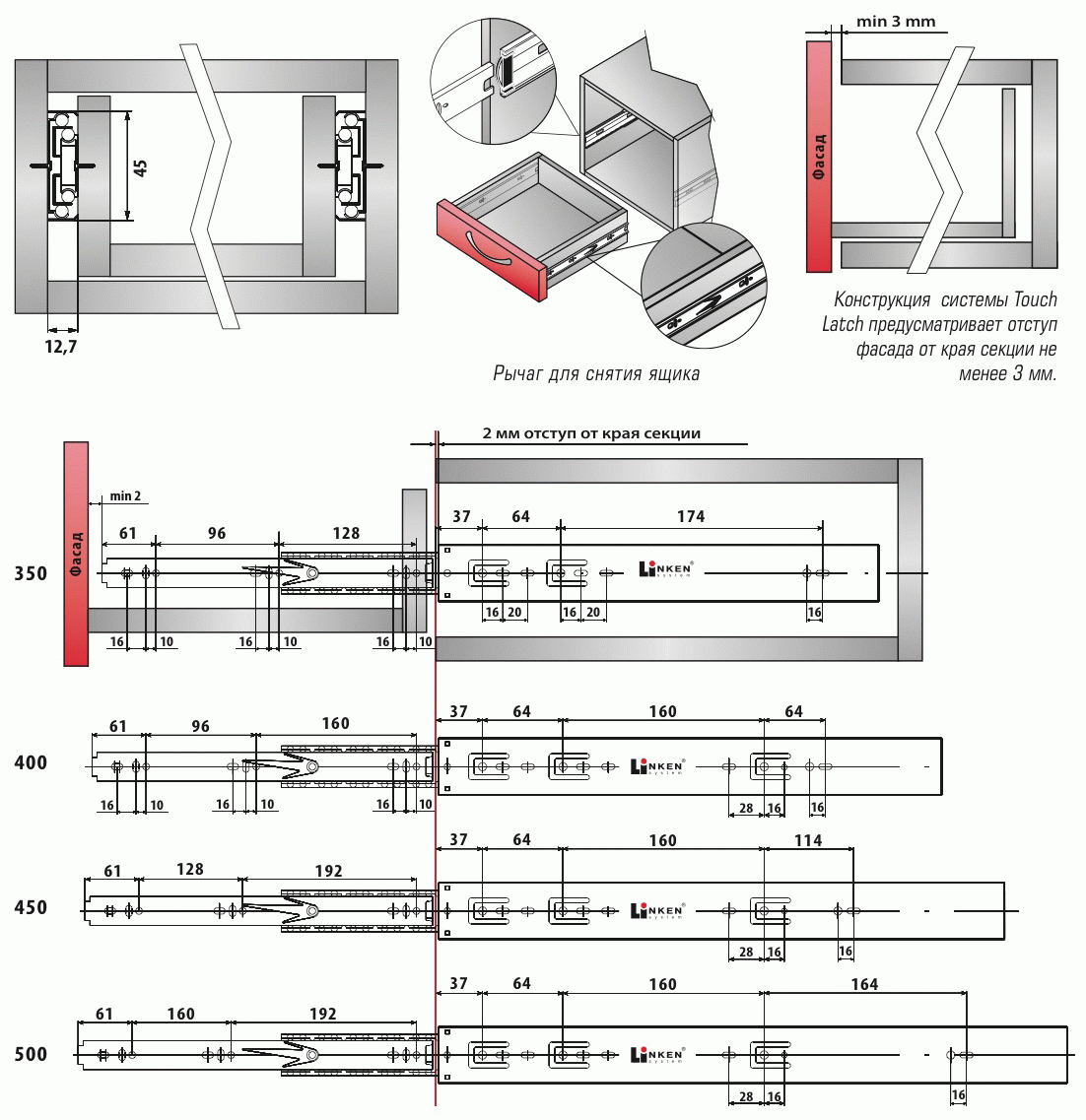

Максимально точная разметка при установке шариковых направляющих позволят избежать перекосов ящиков и иных проблем с дальнейшим креплением фасадов.

Рассмотрим пошагово процесс монтажа рельсовых механизмов для выдвижения ящика:

1. Рассоединяем направляющую и ее внутреннюю часть располагаем по продольной оси наружной стороны боковой части короба. Регулируем расположение вдоль этой оси, используя технологические отверстия на рейке.
2. Совмещаем передний край направляющей с кромкой боковой стенки со стороны фасада. После чего регулируем поперечное расположение планки и закрепляем саморезами.
3. Аналогичным образом крепим наружную часть направляющей рейки к вертикальным поверхностям ниши. Предварительно размечаются продольные оси движения.
4. Перед окончательным креплением рейки на стенке, проверьте, будет ли ящик полностью закрываться.

Комплект шариковых направляющих состоит из двух стальных симметричных телескопических полозьев: левой и правой, каждая из которых разбирается на две составные части.

Важно учесть при разметке, что между фасадами должны оставаться зазоры не меньше 2 мм

Точные размеры фасадов для кухни: рассчитываем правильно

Целесообразность стандартизации

При планировании кухонного интерьера, размеры будущей мебели рекомендуется делать стандартными, или хотя бы приближенными к общепринятым меркам. Чем же удобно соблюдение стандартных размеров мебели и, в том числе, ее фасадов?

Основные задачи при проектировании домашней мебели:

• Предусмотреть ее оптимальное размещение в пространстве на будущее. На краю подсознания у пользователя таится мысль о том, а не придется ли в будущем переставлять элементы кухонного гарнитура? Хотя бы с элементарной целью разнообразить интерьерную картинку. Легко понять, что только стандартные размеры позволят достичь этой цели: в любой момент перекомпоновка, а через какое-то время еще и еще.
• Не отходить от эргономических требований (удобство пользователя не в ущерб безопасности его здоровья при любом положении тела).
• Сэкономить на затратах по изготовлению кухонь на заказ. Как было сказано выше, у шаблонных деталей себестоимость невысокая, а у «взятых с потолка» порядком возрастает. Да и то еще не факт, что вы вообще найдете такого изготовителя, который бы взялся за нереальный проект – слишком уж много хлопот.

Монтаж, расчет и установка направляющих для ящиков

Мало знать, какие бывают направляющие для ящиков, но возникает вопрос,
как рассчитать и установить направляющие.

В интернете приводятся большое количество способов и подходов в расчете и монтаже направляющих. Я использую простенькую, с понятным интерфейсом программу от Blum под названием DYNALOG, для проектирования используем модуль DYNAPLAN.

Рис. 29. Программа для расчёта направляющих

Программа позволяет рассчитать и роликовые направляющие, и метабоксы, Тандембоксы и тандемы. На выходе мы получим список деталей с размерами, необходимой фурнитуры, чертежи сверления боковой стенки и фасадов.

Специальные мебельные программы дорогие, нет смысла их осваивать и тем более покупать, если хотите изготовить изделия для дома самостоятельно.

В качестве примера базового изделия приведу тумбу высотой 616 мм, шириной 600 мм, глубиной 500 мм с накладными фасадами высотой 200 мм, ящиками из ДСП высотой 150 мм, зазоры между фасадами 4 мм.

Рис. 30. Эталонная тумба с накладными фасадами

Если хотим рассчитать установку ящиков в шкаф купе, то учтите, что при глубине шкафа 600 мм и внутренней перегородки в 500 мм, расчет ведем для вкладных фасадов, фасады будут внутри между боковой стенкой и перегородкой, а также между горизонтальными стенками. Боковые зазоры лучше сделать по 4 мм в варианте вкладных фасадов.

Рис. 31. Вкладные фасады в шкафу купе

	Детально о проектировании шкафа купе своими руками.

и

Расчет и монтаж роликовых направляющих

Даю небольшие пояснения к полученным результатам проектирования. В столбце справа указаны высота корпуса с ящиками, в варианте шкафа купе — это высота пространства с горизонталями, где мы планируем
установить ящики. Высоты фасадов равные по 200 мм, зазоры между фасадами, а также сверху и снизу по 4мм, по бокам 2 мм.

В этой табличке мы видим размеры фасада в мм., габариты ящика, а также размеры боковин, крыши, дна и задней стенки тумбы.

Здесь приведены роликовые направляющие с кодом Blum, но значительно эти направляющие не отличаются от обыкновенных и расчет вполне пригоден. Длина направляющих 450 мм, потому что внутреннее пространство тумбы по глубине 500 мм и если использовать направляющие на 500 мм, то ящики могут упереться в заднюю стенку тумбы.

Чертеж боковой стенки: нулевая точка в верхнем левом углу, от нее откладываем оси направляющих и отмечаем на ней точки для сверления насечек, по которым мы будем крепить направляющие.

Сверловку фасадов для роликовых направляющих и тандемов не привожу, она не всегда корректна, лучше будет крепить по месту с использование двухсторонней липкой ленты (скотча).

Расчет и монтаж метабоксов

Для тумбы используем метабоксы высотой Н или 150 мм, без разделителей

Здесь также размер фасада, дна и задней стенки ящика, боками ящика будут сами метабоксы.

Артикулы и количество фурнитуры.

Чертежи сверления боковой стенки и фасадов, сверлим насечки для крепления саморезами направляющих и монтажа фасадов.

Расчет и монтаж тандемов

Для тумбы используем тандемы с интегрированным Blumotion.

В таблице раскроя приведены размеры фасадов, габариты ящика, в таблице фурнитуры приведено количество и артикулы необходимой фурнитуры.

Чертеж сверления боковой стенки для сверления насечек.

На самом деле, программа дает ещё больше информации, я привел основную, которая необходима для изготовления ящиков и их монтажа на направляющие.

Расчет и монтаж тандембоксов

Для тумбы используем таедембоксы грузоподъемностью 30 кг для
высокого фасада высотой В с реллингом.

В таблице раскроя приведены размеры фасадов, габариты ящика, в таблице фурнитуры приведено количество и артикулы необходимой фурнитуры.

На чертежах сверления боковой стенки показано сверление насечек для крепления саморезами
направляющих тандембокс.

В фасадах сверлим по три отверстия, с каждого края фасада, глубиной 12 мм и диаметром 10 мм для крепления фасада к царгам и установки реллинга.

Сверление фасадов различается: один фасад сверлится по первому чертежу, два фасада по второму чертежу.

Читайте далее: Какие бывают направляющие для ящиков Роликовые направляющие Направляющие метабокс Шариковые направляющие Направляющие тандем Направляющие тандембокс Ящики леграбокс Что лучше тандембокс или метабокс? Краткий обзор направляющих для ящиков и, не только, на рынке США

Недостатки ящиков в кухонной мебели

Как это обычно бывает в жизни, многие интересные решения имеют также свои недостатки:

• Они поглощают часть пространства в шкафах. Это нужно учитывать, при расчете емкостных возможностей мебели.
• Несмотря на значительные возможности, они имеют свои ограничения, когда дело доходит до предметов большего размера.
• В зависимости от используемых направляющих, может существенно вырасти конечная цена мебели.

Не существует никаких сомнений, что ящик всегда был неотъемлемой частью кухонной мебели. Технический прогресс не стоит на месте, улучшая функциональность. Это означает, что, если бюджет позволяет, не стоит отказываться от современных решений и инноваций, которые позволяют значительно облегчить работу на кухне.

Белые сетчатые корзины для шкафа-купе

Самый недорогой вариант сетчатых металлических корзин – это белые классические модели на роликовых направляющих. Ячейки сетчатой конструкции могут быть крупными и мелкими. Также корзины отличают по трем размерам – высоте емкости, ее глубине и ширине базы. С последним размером нужно быть особенно аккуратным. Если выдвижной ящик можно изготовить под любой размер секции шкафа-купе, то корзины встраиваются в «базу» определенной ширины.

Впрочем, корзины могут собираться в отдельные стойки с помощью дополнительной фурнитуры и ставиться отдельно.

Такой вариант особенно удобен для гардеробных – всегда есть возможность передвинуть стойку с корзинами в нужное место.

Для удобства их можно оснастить колесами. А сами корзины внутри – перегородками.

• Из плюсов белых сетчатых корзин можно отметить доступность по стоимости и схожесть с дизайном сетчатых полок. А также легкость и вместительность.
• Из минусов – недостаточную несущую способность. Этот вид корзин не рассчитан на большие нагрузки, в них можно хранить легкие вещи и белье. А также однообразие в дизайне.

Что это такое

Конструктивно в мебельных роликовых направляющих нет ничего особенного. Фактически это изделие, состояние из 2 частей. В каждой из них предусмотрен специальный ролик. Но располагаются они на разных концах фурнитуры.

Одна часть изделия монтируется непосредственно на сам выдвижной ящик. Вторая располагается на внутренней стенке ниши под первой. В результате одна часть направляющей вставляется в другую, за счет чего обеспечивается выдвижение. Чтобы избежать повреждения задней стенки, а также не вытащить случайно сам ящик, также в полозьях имеются ограничители. Внешне они напоминают искусственные неровности, расположенные на рельсах. А специальные технологические отверстия позволяют снимать и осуществлять монтаж ящиков выдвижного типа.

В основном схема и устройство везде одинаковые, и в составе фурнитуры используются ролики, изготовленные из пластика.

На самом деле роликовые направляющие давно связаны с мебельным производством. Причем эта связь ранее была достаточно крепкой, но с появлением новых решений стала заметно ослабевать.

Выдвижные ящики для кухни размеры. Выдвижные ящики для кухни: особенности, виды и советы по выбору

Обустройство кухни предусматривает правильную организацию пространства, особенно это касается рабочей зоны. Чтобы рационально использовать каждый квадратный метр комнаты, сделав ее многофункциональной, применяют различные виды планировки и устанавливают кухонные гарнитуры с выдвижными ящиками. Подобные конструкции удобны и служат прекрасным местом для хранения столовых приборов, посуды, емкостей со специями, овощей и прочих кухонных предметов.

Характеристика

Выдвижные ящики представляют собой современные многофункциональные системы, которые играют огромную роль для обустройства и оформления кухни. Они обеспечивают свободный доступ к вещам и позволяют существенно экономить пространство комнаты. Чаще всего подобные конструкции выбирают для малогабаритных кухонь, так как в одном шкафу или тумбочке, состоящей из нескольких секций, можно одновременно хранить овощи, фрукты, небольшую бытовую технику и прочую кухонную утварь. Ящички выпускаются различных моделей, которые могут различаться между собой назначением, формой и размерами.

Огромной популярностью для кухонь пользуются внутренние выкатные конструкции, имеющие вид досок для нарезки, хлебниц и винных мини-погребов. Они могут открываться отдельно одной секцией или выдвигаться одновременно всеми отделами, что упрощает выбор кухонных принадлежностей.

Выдвижные конструкции, как правило, располагают внутри навесных или напольных шкафов. Они приводятся в движение специальными направляющими, которые требуют бережной эксплуатации, так как могут быстро выходить из строя. Такие системы изготовляются из натурального дерева, пластика, металла и искусственных материалов. Для хранения овощей обычно используют нижние системы, встроенные в цоколе напольных тумб. Цокольный ящик имеет различную глубину, которая в среднем составляет 500 мм, его ширина не превышает 900 мм.

Плюсы и минусы

На сегодняшний день в каждой современной кухне можно встретить предметы мебели со встроенными ящиками, это объясняется массой их достоинств. Выдвижные конструкции просты в использовании и имеют множество плюсов.

• Обеспечение свободного доступа к предметам, расширение функциональных возможностей кухни. Ни одна обычная навесная полочка с такой задачей не справится. Благодаря данным системам открываются возможности для организации мини-погреба и компактного хранения фруктов, разных видов овощей, заготовок. Особенно хорошо подходят они для хранения овощей, что удобно размещаются в специальных отсеках, имеют постоянный доступ к кислороду и всегда находятся под рукой в свежем состоянии.
• Возможность создавать оригинальный интерьер за счет экономии пространства. По сравнению с классическими предметами мебели выдвижные ящики практичные. В них вмещается много посуды и прочих принадлежностей. Это позволяет освобождать пространство для других целей, правильно выполнять организацию рабочей зоны.
• Доступная цена. Многофункциональные системы стоят немного дороже обычных, поэтому их может позволить себе каждая семья. Производители выпускают конструкции любой ценовой категории.

Для чего это нужно?

Используя старый формат мебели, люди заметили, что достать необходимый предмет из шкафа на кухне, особенно когда этот предмет нечасто используется — бывает довольно проблематично.

Чтобы это сделать, нужно либо с головой нырнуть в недра ящика, либо все, что лежит перед необходимой вещью необходимо выложить, достать нужное и далее все сложить обратно. Это муторная, долгая и неудобная процедура.

Чтобы сократить или совсем избежать этих действий был создан иной подход к организации пространства кухонной мебели. Для того чтобы все необходимое из шкафов было удобно и просто доставать, а также компактно умещать в ящиках и создали выдвижные системы для кухни.

Вешала и пантографы

Виды и количество вешал комплектуются в зависимости от желания заказчика. Штанги можно устанавливать как параллельно двери, так перпендикулярно, в зависимости от глубины шкафа. При продольной установке минимальная полезная глубина шкафа должна составлять 45-50 см. При меньшей глубине размещение вешалок-плечиков становится невозможным. При перпендикулярном расположении для удобства использования устанавливают выдвижную штангу (микролифт). Размеры модуля, в котором располагается поперечная штанга, должны иметь параметры не менее 50 см глубиной. Штанга может использоваться как для короткой одежды (блузки, юбки, рубашки), так и для длинной (шубы, плащи, платья).

При высоком расположении вешал устанавливается пантограф – это подвижная труба для вешалок, которая может опускаться на нижний уровень и выдвигать вешалку.

Распространенные ошибки

Зная про эти ошибки, вы не допустите их, выбирая и наполняя купе.

• Купе используется не по назначению. Если вы покупаете такой шкаф для спальни, то не нужно хранить в нем пылесос, принадлежности для стирки и прочие предметы быта. Это шкаф для одежды и аксессуаров. Плюс для постельного белья;
• Впихнуть невпихуемое. Частой ошибкой является попытка засунуть в шкаф буквально все, что плохо лежит в доме. Использовать купе следует строго по его назначению;
• Наличие аксессуаров и элементов наполнение, которые не используются. Зачем заказывать мебель со специальными вешалками для галстуков, если все равно вы их скидываете в ящик для носков;
• Однотипная одежда хранится в разных отсеках. Шкаф-купе тем и прекрасен, что для каждого предмета можно предусмотреть свои места;
• Вещи не делятся на разные категории. Тоже ошибка. В секцию для верхней одежды укладывайте верхнюю одежду, а ящики для нижнего белья должны оставаться ящиками для нижнего белья. Подумайте о гигиене и эстетической составляющей.

А какие распространенные ошибки знаете вы? Делитесь своим мнением. Будет интересно обсудить.

Спасибо всем, кто остается с нами! Подписывайтесь, рассказывайте о нас своим друзьям и предлагайте интересные темы для обсуждения!

Расположение выдвижных ящиков в шкафу

Главное преимущество сборки выдвижных ящиков в уже готовом шкафу — не нужно разбирать вещи, везти его в сервис-центр или вызывать на дом мастера для реконструкции. Это легко сделать самому.

Выбираем расположение ящиков:

1. Отдельно друг от друга.
2. В модуле, который встраивается в шифоньер.

Недостаток первого типа расположения — трудности регулировки направляющих после нескольких лет использования. При эксплуатации шкафа с течением времени стенки могут прогнуться. Это приводит к искривлению геометрии отсека и затрудняет свободный ход ящика по направляющим.

Блочно-модульный вариант лучше, потому что:

• собирается вне шкафа, облегчает работу во время установки;
• образуется меньше пыли при встраивании в шифоньер, поэтому вещи можно не убирать.

Модуль желательно устанавливать не выше 1 метра от пола. Если нет места в отсеке со стеллажными полками, то поместите в нише со штангой под плечики. При определении расположения помните, что выдвижению короба не должны мешать боковые петли дверей. Поэтому учитывайте расстояние между ними. А в шкафах-купе не располагайте блочно-модульную конструкцию близко к пересечению раздвижных дверей.

Два вида расположения ящиков без отдельного короба

Разметка под направляющие

Толщина направляющих одинакова и равна 13 мм. Длину же подбирайте по боковой стенке, кратную 50 мм в меньшую сторону. Например, если ширина указанного выше отсека 480 мм, то направляющие подберите по 450 мм. Устанавливайте их после сбора короба и дна.

Направляющие роликового типа прикрепите ко дну выдвижного ящика. А телескопические установите по центру боковин.

Роликовые направляющие крепятся к дну ящикаШариковые направляющие крепятся к середине стенки

Место для направляющих отметьте с внутренней стороны стенок модуля, а на ящиках — с внешней.

Разметка для крепления выдвижных полозьев

Конструкция механизма

Прежде, чем купить ящики для кухни стоит определиться с механизмом, который будет приводить в движение мебель. Ящики могут выдвигаться с помощью роликов или телескопическим путем.

Роликовый механизм представляет собой железную направляющую, по которой ездят пластиковые колесики. Такая система подходит для шкафа, в котором будет храниться что-то легкое. Большой нагрузки ролики не выдерживают и ломаются.

Телескопическая система подходит для хранения в ящиках тяжелых кастрюль или овощей. В ней по металлической направляющей скользит металлический же стержень. Такая система крепления стоит дороже роликовой, но служит дольше и надежнее.

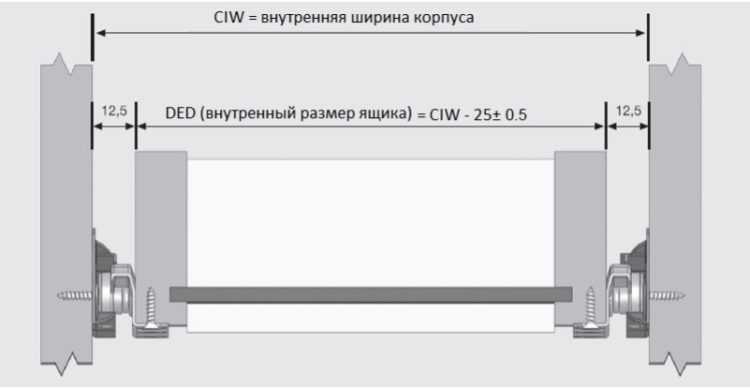

Высчитываем общую ширину ящика

Sящ=S-32-26 (мм), где S – общая ширина короба, 32мм – ширина двух боков короба, 26мм – два зазора по 13 мм на направляющие.

Но при расчете нам нужно определить размеры самих деталей, по этому, нам нужен размер X, а он равен:

Х=Sящ-32=S-32-26-32=S-90 (мм).

Так как в своем большинстве, корпусную мебель изготавливают из ДСП толщиной 16 мм, то для такого ДСП можно просто запомнить формулу:

Х=S-90 (мм), где Х – размер детали ящика, S – общая ширина короба.

Аналогично, для ДСП толщиной 18 мм, формула будет выглядеть так:

Х=S-98 (мм)

Теперь поговорим о глубине ящика

Обычно, этот размер должен соответствовать размеру устанавливаемой на него направляющей.

Короб (под них) проектируется исходя из размеров тех же направляющих (250мм-300мм-350мм-400мм-450мм-500мм-550мм-600мм).

К этим размерам еще добавляются допуска на «ход» самого элемента (5-10 мм), и, в случае необходимости, на ребра жесткости (20мм), если таковые имеют место быть.

Высота определяется исходя из высоты всех фасадов, проектируемых на этот модуль

Детали крепятся друг к другу конфирматами (до 150 мм – по одному конфирмату на угол, свыше 150 мм – по два).

Дно делается из ДВП, которое набивается гвоздями (h=20мм), после чего, усиливается саморезами (16х4, 16х3,5).

Крепление дна – это ответственный момент в процессе сборки. Дело в том, что оно, кроме своего прямого назначения, еще дает жесткость всей конструкции, и фиксирует ее размеры. По этому, «наживив» гвоздями дно к ящику, нужно убедиться, что его диагонали одинаковы (это – очень важный момент).

Иногда дно проектируется из ДСП, но тогда конструкция получается довольно тяжелой. В этом случае, для придания ей правильной геометрии, дно делают вкладным (заключенным между ее деталями).

Его размеры лучше делать на 1 мм меньше внутренней ширины и глубины (так при распиле листа, детали делаются с допуском +1мм).

Существуют так же почти готовые решения (для их сборки достаточно иметь одну деталь из ДСП – дно), например, самбоксы или тандембоксы.

Для информации: самбоксы – это «ерунда» из разряда роликовых направляющих, а тандембоксы – это качественная система с самодоводчиком, не дешевая и довольно надежная.

На видео, расположенном внизу, показан пример сборки выдвижного ящика под телескопические направляющие.

Дно из ДВП,  делается из остатков, оставшихся с предыдущих заказов.

В “гаражных” условиях, все это делается довольно просто, так как показано на видео.

На этом все, до встречи.

Особенности и преимущества

У шкафа-купе множество положительных сторон:

• Его можно установить под самый потолок, тем самым занять всевозможными отделами всю высоту стены.
• Раздвижные двери не займут дополнительную площадь. Не надо предусматривать место для открытия распашных дверей, они не будут мешать при проходе.
• Его ширину при нехватке места можно сократить, тем самым разместить даже в нешироком проходе. Данный шкаф можно сделать шириной всего 40 см, в отличие от стандартной в 60 см. Этого добиваются размещением штанг не параллельно дверям, а перпендикулярно.

• Все вещи убраны с глаз. В результате вид намного опрятнее.
• Возможность установки зеркала в дверцах шкафа. Это позволит посмотреть на себя перед выходом
• Стильный внешний вид. Можно подобрать для любого интерьера, в каком бы стилистическом решении не была выполнена ваша прихожая.

Именно эти преимущества ставят шкафы-купе на первое место в оборудовании прихожей.

Тандембоксы

Тандембоксы — самый дорогой сегмент рынка направляющих для ящиков. Борта ящика (царги)
выполнены из тонкостенной стали, в отличии от тандемов, где корпус
ящика выполнен из ДСП.

Рис. 20. Ящик на направляющих Тандембокс

В комплект входят крепления к фасаду и крепления задней стенки ящика. Деталировка включает дно и заднюю стенку из ДСП, как у метабокса. Направляющие аналогичны тандемам, имеют плавное закрывание, с доводчиками.

Рис. 21. Направляющие для ящиков тандембокс под систему Tip-on

Тандембоксы могут быть снабжены системой открывания, которая не требует установки ручки на фасад, достаточно легко нажать рукой на фасад.

Рис. 22. Система Tip-on для направляющих для ящика тандембокс

Тандембоксы различных высот и многообразие ассортимента значительно превышает метабоксы. Рассмотрим на примере
тандембоксов Blum.

Высота B, высота царги ящика 83 мм

Используется для высоких фасадов, задняя стенка увеличивается также по высоте и добавляется
реллинг. Минимальная высота внутреннего пространства для ящика 160 мм.

Высота С, высота царги ящика 115 мм

Используется для высоких фасадов, задняя стенка увеличена, также добавлен релинг. Минимальная высота внутреннего пространства для ящика 191 мм.

Высота D, высота царги ящика 83 мм

Используется для высоких фасадов, задняя стенка также увеличена, но добавлены уже два релинга. Минимальная высота внутреннего пространства для ящика 224 мм.

Высота также D, высота царги ящика 83 мм

Используется для высоких фасадов, задняя стенка также увеличена, но вместо двух реллингов, релинг с Boxside — накладка на царгу ящика. Минимальная высота внутреннего пространства для ящика 224 мм.
Решение в основном для кухонных ящиков, а не для шкафов купе.

Высота также D, высота царги ящика 83 мм

Используется для высоких фасадов, задняя стенка также увеличена, но вместо двух релингов, релинг с
Boxside, но в отличии от предыдущей модели, Boxside не из стали, а прозрачный из стекла. Минимальная высота внутреннего пространства для ящика 224 мм.
Решение в основном также для кухонных ящиков, а не для шкафов купе.

Подробно о направляющих тандембокс с оригинальными фотографиями составляющих комплекта направляющих, в том числе и элементов по организации внутреннего пространства ящиков, читайте в статье о
направляющих для ящиков Tandembox.

Два тройных трубчатых держателя и трубки релинги позволяют изготовить специальный ящик на направляющих тандембокс в тумбу для мойки. Благодаря вырезу в дне ящик позволяет обойти выпирающую внутрь корпуса тумбы мойку.

Рис. 23. Ящик на направляющих тандембокс под мойку

Ещё одно интересное решение от Blum это применение направляющих тандембокс для угловой тумбы, которая называется
Space Corner.

Рис. 24. Направляющие тандембокс в тумбе Space Corner

Комплект фурнитуры включает ряд специфических элементов, которых нет в других направляющих и фурнитура эта, откровенно говоря, не дешевая. Space corner позволяет эффективно использовать угловое пространство в кухне, а применение разделителей ORGA line дополнительно структурирует пространство для хранения.

Рис. 25. Тумба Space Corner

Полки для одежды и сотовые элементы

Количество полок напрямую зависит от потребностей, как и их расположение. Минимально допустимым расстоянием между полками является 40 см. Оптимальным показателем глубины шкафа-купе считается отметка в 50-70 см. Глубина, превышающая эти показатели, будет неудобна в использовании, также существует риск прогиба полок, а меньшая по параметрам является нецелесообразной.

Полки могут быть изготовлены как из ламинированного ДСП, так и из сотовых элементов. Сотовые сетчатые элементы выполнены из металлических прутьев и начали применяться при изготовлении шкафов относительно недавно. Преимуществом сетчатых элементов является их лёгкость, компактность, а также простота в использовании. Размещать в сетчатых элементах можно всё что угодно, их форма обеспечит хорошее проветривание.

Внутреннее наполнение

Шкаф-купе обычно содержит штанги, полки и ящики. Можно индивидуально подобрать количество вертикальных секций. Они могут быть разнообразной ширины. Стандартным выбором является вариант, когда за каждой дверью находится отдельный отсек.

Если создать несколько перегородок, то изделие сразу теряет около 5 см. Могут появиться так называемые «мёртвые» зоны внутри, если мебель будет состоять из двух или трёх дверок. В таких местах стоит избегать использования выдвижных механизмов.

Штанга должна иметь длину не менее 55 см. Высота её расположения может быть разной. Она зависит от роста членов семьи, поэтому она может варьироваться от 1,5 до 1,8 м. С помощью пантографа штангу можно поднять и на большую высоту.

Часто внутри шкафа-купе располагается комод. Он должен быть в высоту не больше одного метра. Его глубина зависит от общей глубины, и не забудьте отнять ширину ручки. Обычно оставляют 25 см для стандартной ручки ящика. Чтобы увеличить глубину ящиков, можно использовать врезные ручки, поскольку они не выступают за пределы лицевой панели.

Правильное расположение напрямую влияет на удобство в использовании. Рекомендуется выдерживать расстояние между полками от 25 до 35 см. Но можно отклониться от этих размеров, чтобы достичь лучшего результата. К примеру, для удобного использования глубоких полок нужно, чтобы расстояние между ними было больше 35 см.

Хотя многие отдают предпочтение наличию нескольких небольших «полосок», чем одной вместительной. В таком случае будет гораздо легче расположить вещи, вы всегда будете знать, что и где находится.

Расчет длин стенок и фасадов ящиков (блочно-модульный вариант)

Прежде чем приступить к изготовлению деталей, сделайте замеры готового шкафа и на их основе произведите расчёты (пример смотрите в инструкции). Для исключения ошибок в длинах и высотах выдвижных коробов, рассчитывайте их по отдельности.

Инструкция по расчету длин стенок и фасадов

За основу возьмем конструкцию ниши шифоньера с размерами (ВШГ): 400 мм х500 мм х500 мм. Шаги расчета для изготовления блока выдвижных коробов:

1. Верхнюю и нижнюю части отсека сделайте по 500 мм в длину и ширину, в количестве 2 штук.
2. Длину стенок рассчитайте по 368 мм. Из общей высоты уберите толщину двух листов из ДСП. Вычисления сделайте по формуле: 400 мм — (16 мм х 2 шт. = 32 см).
3. За ширину боковин модуля возьмите 480 мм (на фасад выделите 20 мм).

Зная размеры стенок отсека, изготовьте ящики.

1. За длину боковины короба возьмите 450 мм.
2. Заднюю панель сделайте 410 мм. Этот размер высчитайте по формуле сложения толщин всех ДСП и зазоров для направляющих: 500 мм — (16 мм х 4 шт. + 13 мм х 2 шт.). 13 мм — это зазор на установку направляющих с двух сторон.
3. От габаритов по внешнему периметру отнимите 4 мм для зазоров: 500мм — (2 мм х 2 шт) = 496 мм.
4. Дно сделайте меньше короба на 1 мм с каждой стороны.
