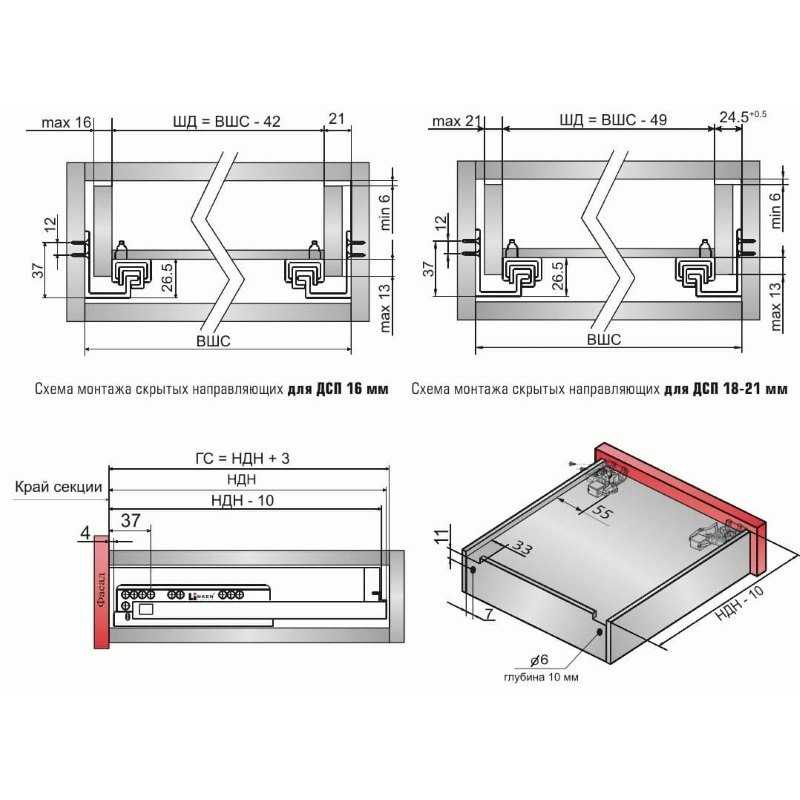

Как снять шкаф с направляющих скрытого монтажа

Разборка механизма выкатного ящика

Если возникла такая необходимость, не сомневайтесь, Вы сможете сделать все самостоятельно — снять ящик и установить на место! У нас дома это было проделано неоднократно. Первый раз мебельные ящики снимал, когда шкаф был совсем новым. Специалисты мебельной фирмы неправильно выставили положение направляющих выкатного ящика в комплекте детской комнаты. Из-за этого он (ящик) постоянно выезжал, самопроизвольно открывался. Сначала расскажу, а потом покажу в видеоинструкции, как все починить…

Разборка механизма выкатного ящика

Итак: сначала мы звонили в мебельную фирму, но не смогли их уговорить, чтобы приехал мастер и все отрегулировал. Поэтому попрощались раз и навсегда с этой организацией, решил сделать все самостоятельно. Не сразу смог понять, как извлечь ящик из «направляек». Оказалось все просто! Необходимо вытянуть ящик максимально до упора, тогда наружу выдвинуться пластиковые «язычки».

Ремонт выкатного ящика

Ремонт механизма выдвижного ящика

Ящик снят

Язычок «сидит» на болтике, примерно как стрелка часов, только очень интересной формы. Выступы этой «стрелки» блокируют ход направляек и не дают ящику выпадывать в собранном состоянии. Для разборки механизма нужно потянуть «язычок» против часовой стрелки и вытянуть ящик.

Левая сторона ящика с выкатным механизмом

Слева «язычок» тянем вверх…

Механизм выкатного ящика — вид справа

А справа язычок тянем вниз… Выкатной ящик (он же выдвижной) легко сходит с удерживающих направляющих.

Я замерил при помощи «уровня» положение этих самых направляющих. Как и предполагал, установлены они были криво. Сначала выкрутил пару шурупов, те, что в глубине каркаса. Опять же с «уровнем» выставил в правильное положение, убедился, что хождению ящика ничто не будет мешать, прикрутил и собрал мебель.

Если будете такое повторять, проследите, чтобы «направляйки» встали на место в принимающих железках. Если закрывается туго, то, возможно, что-то встало криво. Лучше лишний раз проверить! Если все на своих местах, то работает нормально! Этот же способ разборки-сборки пригодится если из перегруженного ящика что-то упало за заднюю стенку, и нужно быстро достать. Такой принцип у полок компьютерных столов и т.д т. п.

Видеоинструкция о том, как снимать ящик с полозков. Снимал телефоном, лучше конечно использовать нормальную видеокамеру>>>.

Статистика голосов Голоса посетителей Разборка механизма выкатного ящика reviewed by admin на 03.02.2012 rated 5.0 of 5

Как сделать выдвижной ящик своими руками

Сегодня не так трудно смастерить деталь мебели самостоятельно. Подробная инструкция для изготовления подходящих выдвижных ящиков своими руками состоит из нескольких пунктов:

1. Планирование, расчет параметров изделия.
2. Подбор материалов для работы, направляющих.
3. Сборка заготовки.
4. Монтаж фурнитуры на изделие и корпус шкафа.

Изготовление ящика осуществляется в несколько этапов.Делают ящики, в основном, из ДСП и ДВП.

Расчет размера ящиков

Перед тем, как собирать конструкцию, необходимо сделать набросок будущей работы. Размер ее будет зависеть от множества факторов: общие параметры мебели, длина и ширина направляющих. Нужно точно подобрать три основных параметра:

• Ширина. Эта цифра должна быть на 26 мм меньше внутренней ширины основного корпуса. По 13 мм с каждой стороны ящика нужно оставить для направляющих.
• Длина. Измерив рулеткой внутреннюю глубину шкафа или тумбы и отняв от этого числа пару десятков миллиметров, можно получить необходимую цифру.
• Высота стенок. По этому поводу нет каких-то обязательных стандартов, но производители мебели делают выдвижные ящики на 4-5 см меньше высоты фасада.

Внимательные расчеты позволят создать план, на основе которого даже новичок сможет создать подходящее изделие с первого раза.

Выбираем нужные направляющие

Выбор направляющих определяет функциональность результата. Это важная деталь, которая призвана не только направлять ящик, но и обеспечить максимальный комфорт в использовании мебели. Легкое движение, бесшумная работа, полный выкат – такие требования способна удовлетворить подходящая фурнитура.

От выбора направляющих зависит качество шкафа и комфорт в его пользовании.

Можно дать один действенный совет в этом вопросе. Если есть финансовая возможность, лучше сразу отдать предпочтение шариковой телескопической продукции

Если же предусматривается более бюджетный вариант – стоит обратить внимание на роликовые предложения

Все направляющие производятся с шагом 50 мм.

Процесс сборки ящика

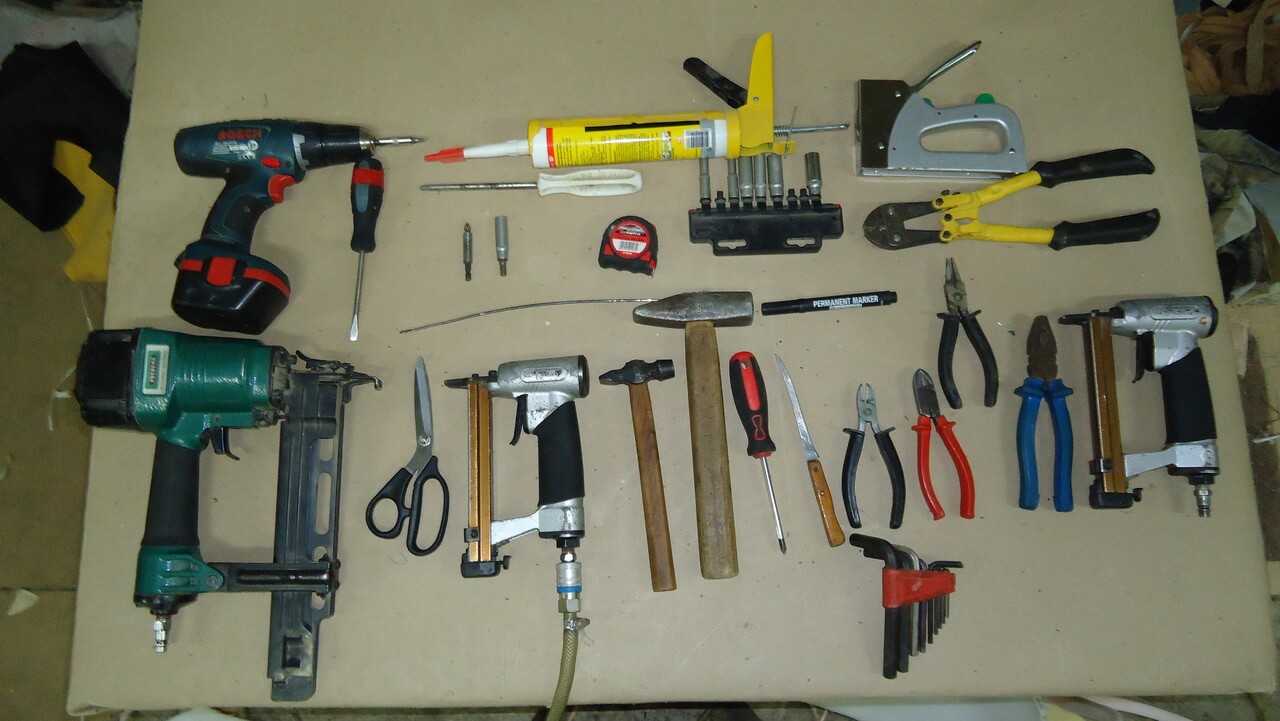

Перед началом выполнения лучше сразу приготовить весь инструмент для выполнения работы. Это ручное оборудование, которое найдется в каждом доме. Для работы с ДСП и ДВП отлично подойдет следующее оборудование:

• электродрель или шуруповерт;
• лобзик, тоже лучше электрический;
• измерительные приборы (линейка, строительный угол, рулетка);
• карандаш для чертежей и отметок;
• меламиновая лента для кромки;
• утюг, сухая тряпка;
• конфирматы, шурупы, гвозди;
• направляющие;
• сам материал, из которого будем вырезать дно и стенки ящика;
• чертеж с параметрами будущей поделки.

Перед работой нужно подготовить все необходимые инструменты.

Подготовив все необходимое, можно приступать к работе. Процесс изготовления происходит в четкой последовательности:

1. Деталировка выдвижного ящика. Наносим разметку и вырезаем все элементы заготовки из подготовленных материалов, согласно чертежам.
2. Просверливаем отверстия для крепежей.
3. Сборка каркаса с помощью конфирматов, по одному на каждый угол. Если высота превышает 15 см, то лучше использовать по два винта.
4. Присоединение дна к основе. Сначала оно набивается гвоздями, далее усиливается саморезами.
5. Проклейка торцов со спилами меламиновой лентой. Сделать это можно с помощью сухой тряпки и утюга. Электроприбор следует включить на половину мощности.

Осмотрев результат, можно приступать к последнему этапу – креплению направляющих. Это важная работа, определяющая функциональность и долговечность изделия в дальнейшем.

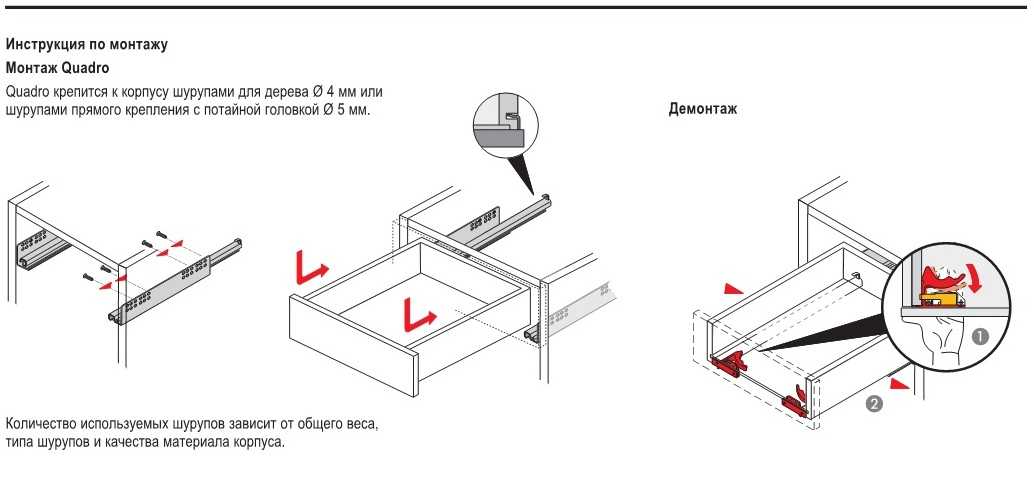

Крепление направляющих

Какой бы тип направляющих мы ни выбрали, монтаж комплектующих для выката пройдет в одинаковой последовательности:

1. Разбор приобретенной конструкции на две части, одна из которых будет присоединяться к коробу, другая – к корпусу мебели.
2. Нанесение разметки под крепежи для фурнитуры.
3. Прикрепление полозьев к бортам короба и внутренней стороне тумбы.

После этого можно смело проверять работу направляющих и качество выдвижения ящика из тумбы.

Внимательно следуя инструкции, можно легко смастерить выдвижные ящики в домашних условиях. Для этого не нужно специального оборудования или дорогостоящих материалов. Но в результате можно получить красивое и удобное изделие, которое будет гармонично дополнять основную мебель, расширяя ее функциональность.

Если выдвижной ящик стал туго ходить

1. ЯЩИК СЛИШКОМ ВЫСОКИЙ

внимательно осмотрите кромки, выявляя потёртые места. Если они находятся на верхних кромках, закрепите ящик на верстаке и с помощью рубанка или наждачной бумаги № 100 удалите немного материала на этих участках, чтобы ящик свободно двигался в проёме. Не торопитесь и чаще проверяйте результат, чтобы не создать другую проблему, удалив слишком много материала.

2. ЯЩИКИ ВЫДВИГАЮТСЯ ШУМНО

Наклейте полосы антифрикционной нейлоновой ленты вдоль внутренних углов корпуса, по которым скользит ящик. Для лучшего приклеивания сначала очистите эти места от пыли и старой восковой пасты. Аккуратно приклейте ленту вплотную к внутренним углам проёма.

3. ЯЩИК СЛИШКОМ ШИРОКИЙ

Если застревают боковые стенки, можно снять тонкий слой материала с помощью строгально-фуговального станка. А если переднюю стенку ящика нельзя отделить, сделайте несколько быстрых проходов ленточной шлифмашиной.

Источник

Крупногабаритная мебель и ее разборка

Если мелкие предметы, вроде тумбочки или небольшого комода, производители мебельных конструкций часто предлагают приобрести уже в сборе, в случае с крупногабаритными объектами такой подход изначально обречен на провал. Но шкаф или стенка могут надоесть, выйти из строя, потребовать демонтажа при переезде. И здесь придется уже решать проблемы по мере их возникновения. Разборка шкафа Икеа, как и другой крупногабаритной мебели, всегда начинается с поиска инструкции. Разумеется, профессионалам все технологические процессы и без того известны. А вот тем, кто решит действовать самостоятельно, придется потратить некоторое время на подготовительном этапе.

Разборка шкафа Икеа обязательно должна производиться:

В подготовленном помещении. Свободное пространство пола лучше застелить специальной бумагой или полиэтиленовой пленкой.
С учетом рекомендаций производителя

Если нужно использовать шуруповерт, а не ручной инструмент, лучше воспользоваться этим советом.
Вдвоем — крупногабаритные детали просто не удержать, если работать будет только один мастер.
С осторожностью. Любые ошибки приведут к тому, что собрать конструкцию повторно уже не получится.
С нумерацией деталей

Это облегчит последующую сборку.

Основные ошибки при непрофессиональной работе

• неаккуратное вывинчивание саморезов из креплений — раскрошившееся ЛДСП не позволит собрать мебель повторно без зазоров и люфта;
• падение, поломка деталей конструкции из-за несоблюдения последовательности этапов демонтажа;
• применение неподходящего инструмента;
• отсутствие опыта в выполнении работ — в этом случае можно повредить как обшивку конструкции, так и ее саму целиком.

Почему стоит выбрать именно нас?

Профессиональная разборка Ikea от компании SBMEBEL — это не просто гарантия качества на все виды выполняемых работ, а еще и индивидуальный подход к делу, позволяющий гарантировать каждому клиенту высокий уровень оказываемых услуг. Мы тщательно подходим к решению вопросов с подбором персонала, предлагаем удобный график для посещения — с 10 утра до 20 часов вечера, осуществляем выезд по Московской области.

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

• Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
• Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

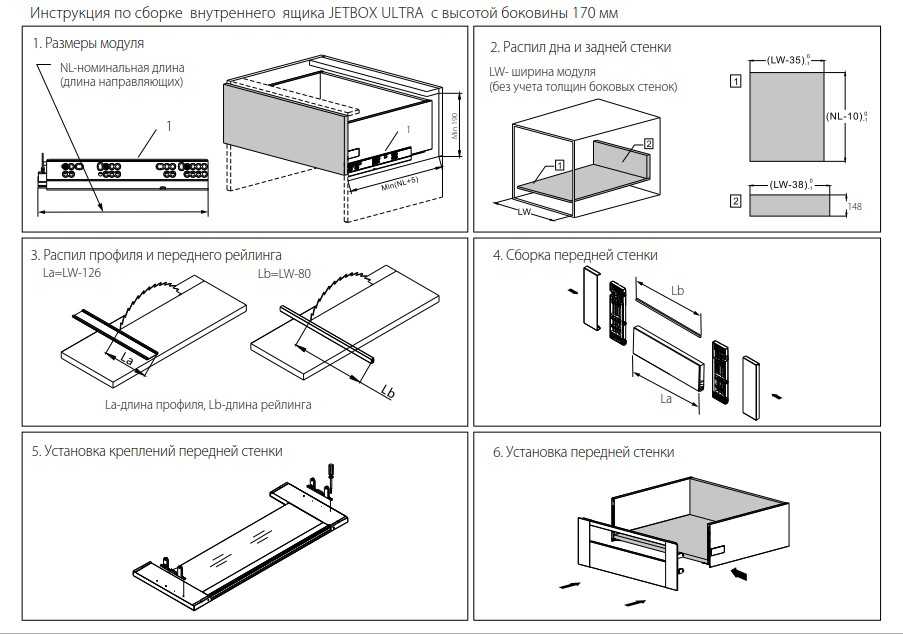

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

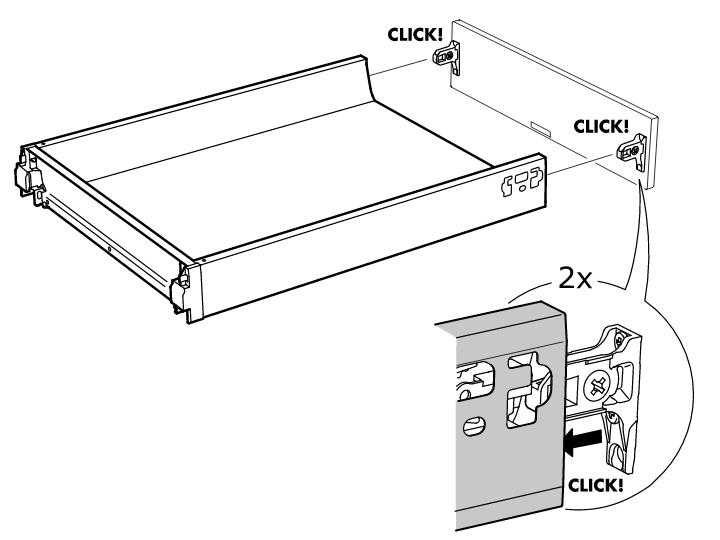

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Список источников

• sdelay-mebel.ru
• www.makak.ru
• furni-info.ru
• shtyknozh.ru

Выдвижные ящики FIT

Выдвижные ящики FIT со стальными боковинами и направляющими полного выдвижения с доводчиком и амортизатором отличаются легкостью установки и регулировки ящика и фасада без инструмента.

Запатентованная система крепления ящика на направляющие обеспечивает его прочную фиксацию и позволяет при необходимости снять ящик без усилий.

Боковины уменьшенной толщины позволяют более полно использовать внутреннее пространство. Дизайн внутренней стенки боковины обеспечивает плотность прилегания боковины к днищу ящика для защиты от загрязнения. Выдвижной ящик обладает исключительной стабильностью даже при установке в широкие модули.

Интегрированный двойной амортизатор и доводчик работают совместно в одной системе и выполнены в форм-факторе моноблока, что обеспечивает защиту от загрязнения и ухудшения хода ящика. Амортизатор в металлическом корпусе, с высоким ресурсом гарантирует отсутствие подтеков масла. Эффективное расстояние амортизации и плавного закрывания ящика FIT — 53 мм, что на 12% превосходит показатели ящиков BLUM.

Выдвижные ящики FIT с успехом прошли испытания в лабораториях сертификационных центров TÜV (Германия) и SGS (Швейцария). После 50 000 циклов открывания и закрывания с нагрузкой 30 кг. не обнаружено изменений, ухудшающих эксплуатационные характеристики. Дополнительно, на производстве фурнитуры для мебели выборочно подвергаются аналогичным испытаниям образцы выдвижных ящиков из каждой партии. Система менеджмента качества на производстве сертифицирована агентством UKAS (Великобритания).

Разновидности изделий

Второе название рассматриваемого нами варианта фурнитуры –шариковые направляющие, так как система двигается на небольших шариках, которые и обеспечивают мягкость хода и долговечность конструкций. Разберемся, какие варианты изделий встречаются, после чего рассмотрим модельный ряд, представленный на рынке.

Основные типы

Все телескопические вариант подразделяются по следующим признакам:

Возможность разукомплектации. Есть как разборные, так и неразборные варианты, второй вариант не подходит, так как в нем элемент не разбирается и снять такой ящик сложно. Но подавляющее большинство вариантов, представленных на рынке, относятся к разборному варианту, поэтому никаких проблем с ремонтом не возникнет.

Конструкция состоит из трех основных узлов, показанных на схеме

Количество ступеней. В зависимости от длины выдвижения конструкции подразделяются на двухсекционные и многосекционные. Если с первым вариантом все понятно, то второй намного сложнее по конструкции, поэтому и разбирать его следует аккуратнее. Но что касается процесса установки и снятия, то принципиальной разницы нет, если вы разберетесь в теме, то сможете обслуживать все типы.

Многосекционные варианты выдвигаются на гораздо большее расстоянии, чем двухсекционные

Наличие доводчика. Этот элемент делает эксплуатацию мебели более удобной, ведь ящики сами дожимаются до конца и становятся так, как нужно. Конечно, модели с доводчиком стоят заметно дороже простых вариантов без этого элемента. Что выбирать в конечном итоге — решать вам, и то, и другое решение довольно надежны, особой разницы в качестве нет.

Доводчик — специальный блок из пластика с наружного края конструкции

Направляющие отличаются и по степени выдвижения элементов, есть три основных варианта:

Иллюстрация	Описание
	Системы частичного выдвижения. Стандартное решение, в котором элемент выходит не до конца, его небольшая часть остается внутри корпуса, как показано на фото. Это самые дешевые изделия, которые по принципу работы похожи на стандартные роликовые изделия, хотя по надежности они значительно превосходят данный аналог.

Их использование оправдано, если полный доступ к внутренней полости вам не нужен.

Конструкции полного выдвижения. Этот тип обеспечивает полный доступ к содержимому выдвижного ящика, что очень удобно. Естественно, надежность системы на порядок выше, чем у первого варианта, так как она должна выдерживать более высокие нагрузки.

Чаще всего это многоступенчатая система, так как обеспечить большой ход направляющей с помощью двух узлов невозможно.

Телескопические направляющие сверхполного выдвижения. Этот вариант позволяет ящикам выезжать за поверхность фасада мебели, обеспечивая наилучший доступ к содержимому. Подобная фурнитура обычно используется в элементах большой вместимости, она выдерживает высокие нагрузки, но и стоит заметно дороже вышеописанных аналогов.

Размеры направляющих

В продаже можно встретить разные типоразмеры телескопических систем:

  Герметик строительный rdpro 300 мл цена

Иллюстрация	Описание
	Высота 17 мм. Самый компактный вариант, имеющий такие характеристики:

• Длина от 182 до 438 мм. Используются для мелких ящиков в шкафах и комодах.
• Допустимая нагрузка — 8-10 кг.
• Под монтаж производитель рекомендует делать паз в стенке мебели глубиной 10 мм и высотой 17 мм.
• Установка начинается со стенки мебели, только потом элемент прикручивается к боковой стороне ящика.
• Вариант частичного выдвижения, неразборный — не самое удобное решение, которое в наши дни используется редко.

Высота 27-30 мм. Этот вариант более надежен и имеет такие характеристики:

• Бывает как частичного, так и полного выдвижения.
• Длина варьируется в диапазоне от 250 до 500 мм.
• Допустимая нагрузка может составлять до 15 кг.
• В отличие от первого типа фрезеровка боковых стенок мебели не требуется, что существенно упрощает монтаж и снятие.
• Элементы разборные, при необходимости ящик быстро снимается.

Высота 35 мм. По основным характеристикам этот вид фурнитуры напоминает вышеописанный тип, поэтому перечислять все его основные особенности не имеет смысла.

Единственное существенное различие заключается в допустимой нагрузке, тут она составляет уже 20 кг.

Высота 45 мм. Самое распространенное и востребованное решение на сегодняшний день, имеющее целый ряд преимуществ:

• Диапазон длины варьируется от 250 до 700 мм с шагом всего в 50 мм.
• Допустимая нагрузка может составлять до 38 кг, что очень и очень много.
• Есть варианты всех типов — частичного, полного и сверхполного выдвижения.
• Система подходит и в маленький кухонный шкафчик, и в объемный шкаф-купе, главное — подобрать оптимальный размер.

Конструкция кухонной бутылочницы

Сегодня предлагается несколько вариантов конструктивного исполнения кухонных бутылочниц. Они отличаются размерами, местом установки и способом крепления. При этом некоторые из них могут быть использованы для размещения любых кухонных принадлежностей, которые по форме и содержанию далеки от бутылок и функционально не связаны с названием места хранения.

Поэтому сегодня в мебельных супермаркетах можно подобрать три категории данной фурнитуры:

большие бутылочницы имеют несколько решетчатых полок, которые установлены внутри короба, длина которого может достигать 200,0 миллиметров – нижние полки используются для хранения посуды (аналогично посудной сушке), а средние и верхние– по прямому назначению; фурнитура средней размерной категории используется для размещения коробочек со специями и контейнеров с сыпучими продуктами, хранения упаковок с моюще-чистящими средствами и в основном имеет боковой способ крепления; малоформатная фурнитура имеет ширину 100,0 миллиметров и предназначена исключительно для хранения бутылок, и банок или пакетов со специями или приправами.

Для ее установки во внутренних отсеках кухонной мебели используются телескопические и роликовые направляющие, а сам решетный корпус часто оснащается доводчиком, повышающим эргономичность и удобство пользования этим кухонным атрибутом.

Обычно максимальное число уровней больших бутылочниц не превышает трех. При превышении этого значения полки располагаются близко друг к другу, что снижает удобство размещения и доставания большеразмерных предметов. Кроме того, часто под карго понимают сетчатый ящик, размещенный в тумбе со встроенной мойкой или под разделочной панелью кухонного стола.

Как снять выдвижной ящик

Вытащить конструкцию несложно: на поверхности направляющих с левой и правой стороны заметны зажимы (язычки) черного цвета. Для полного высвобождения достаточно зажать эти «флажки» с обеих сторон и легонько потянуть ручку в свою сторону.

На разных предметах мебели система может несколько отличаться.

К примеру, если у мебели есть телескопические направляющие с колесиками, нужно просто приподнять планочку, чтобы колесики сошли с рейки – конструкция прекрасно выдвинется с минимальными усилиями.

Последовательно выполняя каждое действие, вы сможете с лёгкостью вытащить их из направляющих и не повредить при этом элементы конструкции.

Если отсутствуют «усики» и колесики, рейку придется просто отсоединить. С одной и другой стороны откручиваются шурупы, и полка вытаскивается.

Для того чтобы всё вернуть на место выполняйте пункты данной инструкции в обратной последовательности.

Из комода

Чаще всего извлекать полку из комода приходится, когда внутри находится вещь или предмет, не позволяющий полностью закрыть конструкцию.

Опустив с обеих сторон пластмассовые держатели и, удерживая их в таком положении, начинайте плавно выдвигать ящик до конца, вытаскивая его таким способом.

Неважно, есть ли здесь доводчик или нет, выполняются такие действия:

• максимально, насколько позволят направляющие, вытянуть полку на себя;
• надавить и слегка повернуть на фиксатор из пластика, который расположен в месте, где планки фурнитуры сходятся между собой;
• повторить действия для другой стороны, немного потянуть механизм и вытащить его.

На выдвигающейся части существуют специальные стоперы в виде пластмассовых язычков, которые предотвращают самостоятельное полное выдвижение конструкции.

Кухонного гарнитура

Чтобы открыть или снять полку на кухонной мебели, придется выполнить ряд таких действий:

• освободите от вещей и откройте конструкцию до упора;
• на прорези внутренней прорези расположен флажок черного цвета, из пластика;
• отожмите «усик» с помощью небольшой плоской отвертки: нажмите ею на флажок и потащите его на себя.

• когда «усик» выйдет за торцевую часть корпуса, нельзя вытаскивать его дальше. Попробуйте опустить флажок вниз, если не получается – поднимайте вверх;
• одновременно отжимайте зажимы с обеих сторон, тяните ящик на себя.

Нужно вытаскивать аккуратно, чтобы не изогнуть направляющие. Средняя секция должна выйти из планки, монтированной к стенке отделения. Обязательно проверяйте, в каком состоянии находятся шарики: они должны быть смазаны. Если они сухие, смажьте их самым простым солидолом.

Только при правильном понимании того, как работает вещь, можно грамотно её эксплуатировать.
