Петли для полок. Виды мебельных петель
Существует множество видов петель с разным функциональным предназначением, позволяющим крепить фасад под разными углами и разным «нахлестом» на корпус шкафов и внутрь корпуса. Рассмотрим основные виды мебельных петель с фото, используемые для ДСП, МДФ и массива.
Виды мебельных петель по конструкции
Петель, навесов, используемых для крепления распашной дверцы к коробу шкафа или тумбы, существует множество. В основном в современном мебельном производстве используют четырехшарнирные петли , позволяющие регулировать фасад сразу в трех плоскостях:
- выше/ниже,
- влево/вправо,
- к фасаду/от фасада.
Все они состоят из двух соединяющихся между собой частей – чаши с коленом и ответной планки . Нередко ответную планку называют крепежной или монтажной. В данной статье речь пойдет именно о четырехшарнирных петлях.
Другие виды мебельных петель можно объединить в одну большую группу как «безчашные».
Прежде всего, это всем известные по крепежу межкомнатных дверей и фасадов в старой мебели рояльные, карточные, штырьевые, пяточковые петли . В современной мебели они используются редко. Например, рояльные, карточные и врезные петли могут служить для крепления столешниц к базе, подвижных ножек в. Для обычных шкафов используют латунные декоративные петли в качестве дополнительного.
Накладные петли, не требующие сверления фасада . Здорово выручают, когда толщина материала, выбранного для фасада, не позволяет установить (врезать) четырехшарнирную петлю – из-за глубины чаши. Недостаток таких петель один – жесткое крепление, не допускающие регулировки в трех плоскостях, как у четырехшарнирных.
Петли для крепежа специфичных фасадов . Например, сборные фасады из алюминиевой рамки разной ширины устанавливаются на специальные петли – приобрести их можно вместе с профилем
Обратите внимание, что также как и обычные четырехшарнирные петли, они могут быть накладными и внутренними, предназначенными для угловых шкафов 45, 135, 180 градусов и фасадов, закрывающих полторца корпуса

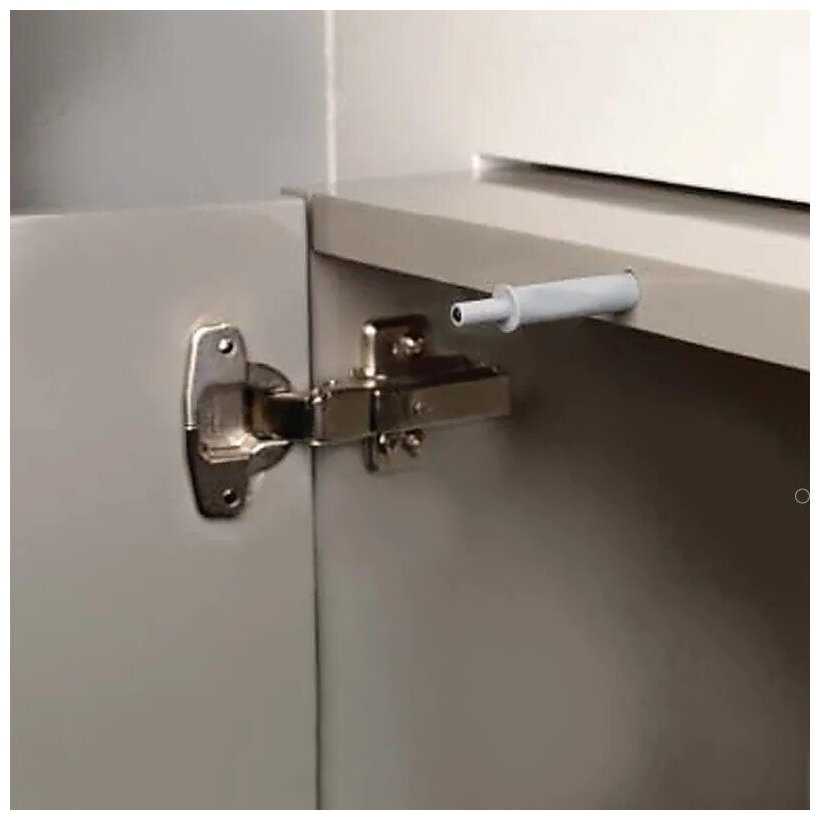

Виды четырехшарнирных мебельных петель
По конструкции, по тому, как чаша с коленом скреплена с ответной планкой, четырехшарнирные петли мебельные могут быть трех видов:
Slide — on — части петли вставляются друг в друга и соединяются с помощью фиксирующего винта, имеющего специальные насечки, благодаря которым даже в ослабленном состоянии он надежно «держит» соединение. Данный вид петель является самым распространенным.
Clip — on — части петли соединяются простым защелкиванием, безвинтовым способом. Фасад можно снять и установить без использования каких-либо инструментов – достаточно потянуть за защелку. Петли clip-on еще называют петлями быстрого монтажа.
Key — hole – на плече чаши с коленом имеется отверстие, напоминающее по форме key hole – замочную скважину. Крепеж плеча и планки осуществляется за счет пропускания головки фиксирующего винта сквозь это отверстие.
Независимо от конструкции, все вышеперечисленные виды делятся соответственно своему предназначению и способу монтажа – какой фасад используется в мебели и каким образом он крепится к корпусу.
Петли 90 градусов
* Обозначение 90 градусов в данном случае условно, служит для маркировки петель, открывающихся под прямым углом. На самом деле, ход дверцы несколько больше, достигает порядка 105-120 градусов при открытии. Некоторые производители и продавцы фурнитуры могут маркировать данный вид не «петля 90», а, например, «петля 110» — никакой ошибки здесь нет.
Размеры перекладин для одежды
Длина штанги зависит от ширины шкафа. Например, в стандартном платяном шифоньере длина её не превышает метра.
Если шкаф объёмный, устанавливайте перекладину большего размера, но я советую всё же ставить под неё дополнительную опору.
Средняя длина выдвижных перекладин — от 25 см до 50 см.
Размер выдвижной конструкции «Икеа» — 50×35 см. Она удобна для рубашек и лёгких вещей.
Не следует устанавливать перекладину длиной более полутора метров, поскольку она может не выдержать и сломаться под грузом одежды. Максимальная длина для круглых штанг — 1,5 м.
Овальные перекладины прочнее круглых, поэтому делать их можно длиннее. Существуют также телескопические штанги с изменяемым размером и нагрузкой до 10 кг. Пример на видео.

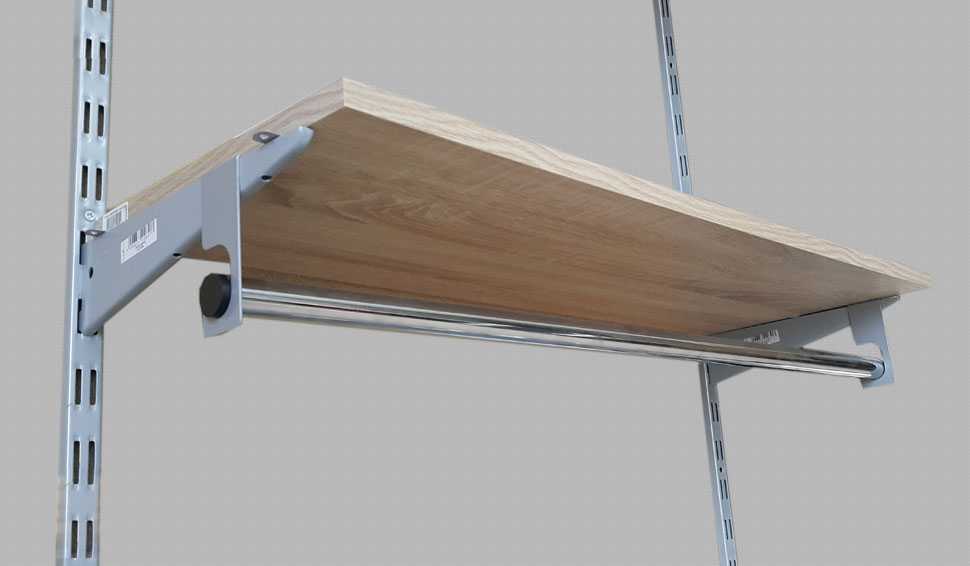

Штанги для шкафа
Перекладины отличаются по материалам, виду конструкций и способу их расположения. В таблице представлены самые популярные типы.
| Материал штанги | Тип механизмов и креплений штанги |
| Хромированная сталь — характеризуется повышенной надёжностью. |
- может выдержать большие нагрузки,
- длительный срок службы
|
Выдвижной — устанавливается в шкафах с небольшой глубиной: до 50 см. Располагается перпендикулярно дну на потолке гардероба. Одна часть модели выдвигается.
|
|
|
Металлические сплавы — чаще всего используются в организациях. Подходят для размещения театральных костюмов, а также для стоек под одежду в магазине.
Отличаются высокой прочностью, но у перекладины отсутствует верхнее покрытие
|
Под аксессуары — ремни, шарфы, галстуки и другие мелочи. Устанавливается обычно на дверцах
|
Из дерева (были популярны в СССР) — прочные, но есть недостатки:
|

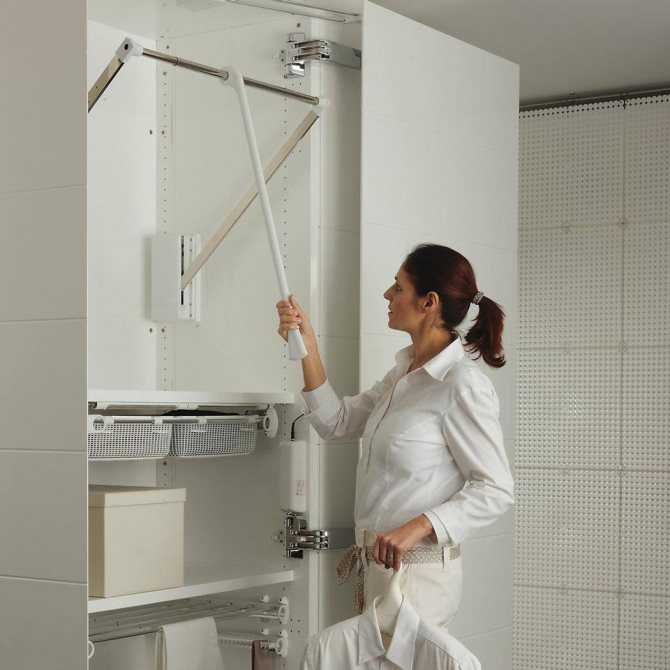

Пантограф, или откидная штанга для одежды. Крепится к бокам секции шкафа.
Механизм работает как лифт, можно опустить на удобный уровень и быстро достать нужную вещь
|
|
Гальваническая сталь — применяется в трубках для хранения галстуков, шарфов и ремней. Гальваническое напыление защищает сталь от коррозии и повышает срок службы
|
Для брюк «Икеа» — обеспечивает идеальный порядок при хранении джинсов и брюк По расположению штанга бывает:
|
Устройство системя хранения
Выдвижная вешалка для одежды в шкаф фиксируется к боковой внутренней или верхней стенке. Благодаря тому, что система движется по рейке, вы можете выдвинуть вешалку полностью. Конструкция механизма выполняется из разных материалов: дерева, пластика, металла. Наиболее часто используются комбинации металлических и пластиковых элементов. Срок их службы гораздо выше, они не требуют специальных условий для эксплуатации. Нагрузки, которые приходятся на направляющую, достаточно большие, поэтому во всей выдвижной системе это наиболее уязвимая часть. Именно направляющая чаще всего выходит из строя: может лопнуть рейка или шарик, который по ней ходит.
Существуют механизмы для разных нагрузок. Так, в шкафы для верхней одежды, нужно монтировать рейки и направляющие только из очень прочных материалов. Если механизм устанавливается для шкафа-купе в спальне, то для вещей типа рубашек, платьев и брюк рейки могут быть менее прочными и легкими. Всегда нужно помнить о том, что стоимость шкафа увеличивается в зависимости от надежности системы.
Правила выбора конструкции
Вешалки для верхней одежды в прихожую представлены огромным количеством моделей. Дизайнеры ежедневно материализуют свои фантазии, позволяя владельцам квартир и домов украшать жильё невероятно красивыми решениями. Зачастую выбор сводится к 2-м типам изделий – либо вешалка настенная, либо напольная. Отличаются они не только местом расположения, но и удобством, практичностью и функциональными возможностями.
Настенные приспособления
Настенные изделия характеризуются удобством расположения, компактностью и визуальной лаконичностью. Они фиксируются у стены, освобождая тем самым место на полу, что актуально для небольших помещений.
Распространены 2 модели данного типа:
- привычные крючки для прихожей в один-два ряда;
- многоярусные решения (верхняя часть отводится под верхнюю одежду, нижняя – под сумки, обувь и вещи детишек);
- поворотная конструкция с небольшим отделением для ключей, зонтов;
- с полкой под головные уборы;
- перекладные решения.
Напольные изделия

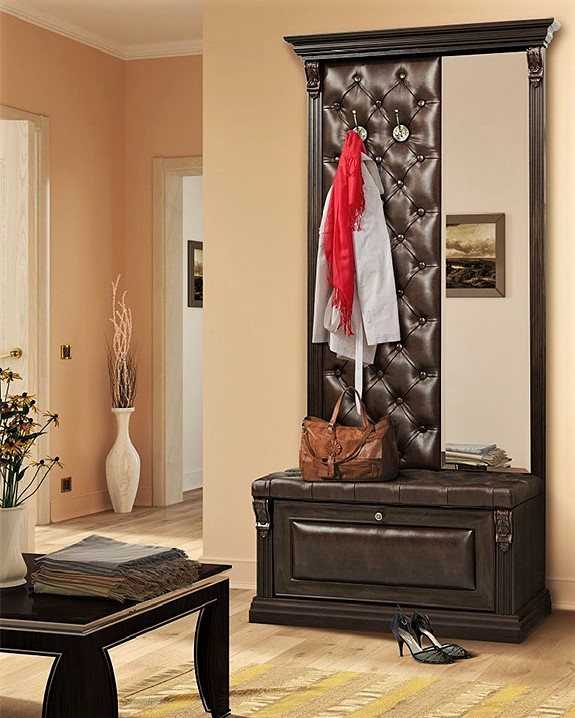

Вешалка с тумбой для прихожей прекрасно подойдёт для просторных помещений, где есть возможность полноценно разместить необходимые аксессуары. Её можно расположить не только вдоль стены, но и у угла, если речь идёт о штативе с несколькими крючками, располагающимися по окружности. Встречаются и оригинальные решения с сиденьем (актуально для детей, пожилых людей).
Указанные модели изготавливаются преимущественно из натуральных материалов, металла и дерева. Для мобильности изделия комплектуются полноценными колесиками, что позволяет свободно их перемещать по комнате. Для повышения устойчивости вешалка в прихожей может фиксироваться в нижней части.
Комбинированные модели
Комбинированные решения отличаются надёжностью и функциональностью. Яркий пример – тумба с вешалкой, в которой деревянная панель с несколькими крючками используется для одежды. Тумба выступает конструкционной опорой, где можно свободно хранить обувь, небольшие предметы. При помощи такого решения можно убрать из помещения лишние аксессуары.
Популярностью пользуются и интегрированные приспособления, встраиваемые в шкаф. Речь идёт о габаритных решениях, для которых требуется приличный запас по площади. Применяются в домах и переносные складные изделия, которые можно разместить в подвале или кладовке, а с приходом гостей установить на соответствующее место. Конструктивной надёжностью отличаются подвесные модели, крепящиеся у потолка. Они характеризуются исключительной надёжностью.
Подобрать оптимальную конструкцию, при таком разнообразии решений — вопрос личностных предпочтений, индивидуальных особенностей. Это может быть как угловая вешалка в прихожую с безупречным качеством сборки, так и компактное пластиковое изделие, в котором сочетается практичность, функциональность и надёжность фурнитуры. Дизайнерская составляющая – второстепенный аргумент, ориентироваться следует на удобство ежедневной эксплуатации. Вот и весь секрет успеха!
Размечаем стены
Размечаем по глубине: мебельная штанга должна быть установлена в месте, расположенном на равных расстояниях от задней стены и от внутренней раздвижной двери шкафа-купе.
В моём шкафу-купе зазор между лицевой плоскостью каркаса (глубина 550 мм) и плоскостью движения внутренней двери оказался равным около 10 мм.
Поэтому расстояние от центра мебельной штанги до задней стены и до внутренней двери будет 280 мм = (550 мм + 10 мм)/2.
Откладываем полученные 280 мм от задней стены — на левой капитальной стене (см.фото) и на стенке из ЛДСП, ставим вертикальную отметку.
Размечаем по высоте: чтобы крюки плечиков свободно надевались на мебельную штангу и снимались с неё, расстояние от верхней части штанги до дна полки над ней должно быть не менее 50 мм.
В моём примере это было учтено, как и была учтена высота установки мебельной штанги от пола – чтобы было удобно дотягиваться до плечиков с одеждой.

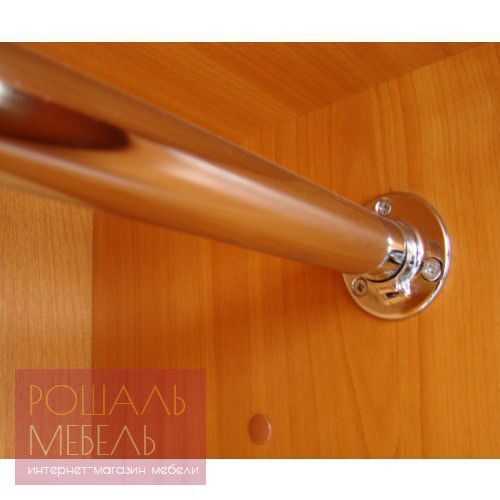

Вставляем отрезанную мебельную штангу в один из держателей, прикладываем к стене — к вертикальной метке.
Перемещая штангу с установленным держателем вверх-вниз, добиваемся, чтобы расстояние от верхней полки до штанги было 50 мм или чуть больше (см.фото), или равнялось расстоянию, определённому вами.
Одной рукой прижимаем держатель к стене, вынимаем из него мебельную штангу.
Используя держатель как шаблон, через отверстия в держателе размечаем на стене места для шурупов крепления.
На противоположной стенке из ЛДСП откладываем те же 280 мм от капитальной стены, ставим вертикальную отметку. Сверху (от полки) откладываем такие же расстояния под шурупы, какие получились после разметки на левой капитальной стене.
Если полка над мебельной штангой установлена горизонтально, то таким образом мы обеспечим штанге горизонтальность. Можно убедиться, проверив уровнем.
На какой высоте вешать штангу
Высота перекладины зависит от длины одежды:
- длинная одежда — 180–200 см;
- вещи средней длины — от 140 до 170 см;
- короткая одежда — 100–120 см.
Наиболее комфортная высота расположения:
- при росте 180 см — 200 см,
- при росте 160 см — 190 см.
Расстояние от потолка шкафа до перекладины должно быть не менее 4 см.
Если вам потребуются две продольные перекладины, мысленно разделите пространство шкафа на две половины и представьте, какой длины вещи будут висеть на верхней штанге, а какой длины — на нижней. На таком расстоянии и крепите штанги.
Перекладину для ремней и галстуков стоит закрепить на боковой стенке или на дверце, если гардероб платяной.
Вешалка для одежды на колесах: удачное решение в дизайне интерьера
Первый предмет интерьера, который видит посетитель или гость, входя в квартиру или офис, — это стоящая в прихожей вешалка. В зависимости от этого складывается впечатление или мнение обо всем помещении и владельце дома. Ассортимент оборудования, предназначенный для хранения одежды очень широкий, поэтому существуют широкие возможности для оформления интерьера помещения (прихожей, коридора, холла и других).
Напольные вешалки на колесах очень удобны и практичны в интерьере квартиры. Они могут быть использованы для прихожей, в спальной или ванной комнатах, на веранде частного дома. Современные дизайнеры придумывают и придают такому предмету мебели различные формы и интересные фигуры.
Достоинства напольных вешалок для одежды на колесах:
- легкость и быстрота сборки и установки вешалки без сверления отверстий в стене;
- мобильность вешалки, т. е. в любой момент ее можно передвинуть в другое помещение;
- презентабельный внешний вид;
- универсальность в использовании (может вешаться любая верхняя одежда или аксессуары);
- более удобный способ хранения и доступа к нужной вещи, чем в шкафу;
- вместительность (особенно это касается моделей, где вещи вешаются по кругу);
- экономия пространства (на шкаф в прихожей может не хватать места);
- возможность конструкции выдерживать достаточно большой вес;
Какие существуют варианты установки штанги для одежды.
Я надеюсь, все прочитали эту статью? Если нет, тогда вы можете не понять, о чём пойдёт дальше речь. Так что, я вам советую пройти по указанной выше ссылке и ознакомиться с выложенной по этому адресу публикацией.
Итак, вы уже знаете, что существует три наиболее популярных вида штанги для шкафа:
- Стандартная штанга для шкафа.
- Штанга выдвижная (микролифт).
- Лифт пантограф.
Также существует две разновидности установки штанги: продольная и поперечная. Вот на этом рисунке визуально показано, что собой представляет каждый вариант установки:
Для продольной установки используется стандартная штанга и лифт-пантограф.
Для поперечной установки используется всё та же стандартная штанга и выдвижная штанга (микролифт).
И вот на выбор варианта установки штанги влияют два фактора: глубина шкафа-купе и ширина проёма секции, в которой будет установлена штанга.
Подготовка
Из чего изготовить дополнительную полку для шкафа купе?
Если планируется обустройство дополнительной полки для шкафа купе, следует обратить внимание, из чего сделаны имеющиеся. Справка
Самым распространённым материалом для изготовления полок в корпусной мебели является ДСП.
Справка. Самым распространённым материалом для изготовления полок в корпусной мебели является ДСП.
Он популярен в силу доступной стоимости и универсальности. Древесно-стружечные плиты легко размечать и распиливать. Благодаря чему получаются заготовки любой конфигурации и размера.
Для изготовления полок в шкафах используются и другие материалы:
- древесина. Отличается прочностью и долговечностью. Минусы: большой вес изделия и высокая стоимость;
- столярная плита. Подходит для тяжёлых вещей;
- наборный массив, покрытый лаком. Состоит из склеенных между собой брусочков древесины. Стоит дешевле, чем дерево.
МДФ и ЛДСП также подходящий вариант для изготовления полки в силу плотной структуры и низкой цены.
Крепления
Существует два варианта расположения полок: по одной оси и по разным осям.
Первый способ достаточно сложный, поскольку нужно добиваться надёжного скрепления в местах стыка двух полок с общей перегородкой.
Второй вариант проще: нужно соблюдать параллельность плоскостей и подобрать хорошие крепления.
Исходя из того, что будет храниться в шкафу, и какой нагрузке будут подвергаться полки, важно выбрать оптимальный способ стяжки. Угловая стяжка
Угловая стяжка
Мебельные уголки изготавливают из пластика или дерева. Их монтаж не требует особых навыков. Установка элементов производится между боковой стенкой и самой полкой посредством саморезов.
Винтовая стяжка
Винтовая стяжка надёжно скрепляет одну панель с плоскостью другой благодаря винту и бочонку.
Важно. Данный механизм крепежа достаточно сложный, и у неопытного плотника могут возникнуть сложности при монтаже.. Проблемы заключаются в трудности совмещения отверстия бочонка с ответной деталью
Зато винтовая стяжка гарантирует надёжность соединений и долгий срок службы полки
Проблемы заключаются в трудности совмещения отверстия бочонка с ответной деталью. Зато винтовая стяжка гарантирует надёжность соединений и долгий срок службы полки.
Шкант
Шкант – доступная по стоимости разновидность фурнитуры, изготавливаемая из древесины твёрдых пород.
Справка. Шкант практически не применяют как самостоятельный крепёж. Он не обеспечивает надёжности конструкции в полной мере. Поэтому его используют совместно с другими типам креплений.
Евровинт
Крепёж ввинчивают в торец полки с готовым отверстием. Обычно применяют изделия 7 мм в диаметре и 50-70 мм в длину. Минусами евровинта является то, что мебель с таким креплением нельзя разбирать и собирать более 3 раз. Крепёж разрушится.
Коническая стяжка
Коническую стяжку используют для соединения листов ДСП и других тяжёлых элементов, толщина которых 25-38 мм. Составные части крепления:
- корпус в виде бочонка;
- шток;
- винт.
Данный тип соединения характеризуется небольшим ходом стяжки и требует повышенной точности в присадке. Полки в шкафу, скреплённые конической стяжкой, нельзя подвергать большим нагрузкам.
Эксцентриковая стяжка
Большинство изготовителей мебели используют эксцентрики со стяжкой. Они практически не заметны, очень надёжны. Шкафы с такими креплениями можно разбирать и собирать многократно.
Эксцентриковый зажим включает три части:
- стойка;
- гайка;
- эксцентрик.
Такое крепление с высокой точностью задаёт положение соединяемых деталей.
Размеры
Для вычисления размера элемента учитывают габариты шкафа и выбранный вариант крепления
Если устанавливается дополнительная полка, обращают внимание на параметры имеющихся. Делают замеры верхней или нижней полки
Этим размерам и должна соответствовать новая.
Справка. Толщина ДСП и ЛДСП, из которой изготавливают корпуса мебели и полки, составляет 16-18 мм.
На листе бумаги прорисовывают деталь в натуральную величину. Согласно этому эскизу будет производиться распил.
Определяемся с материалом
Вешалка для прихожей может изготавливаться из пластика, ПВХ или металла, древесины. Изделия из натуральных материалов отличаются практичностью и универсальностью, неудивительно, что они удерживают лидирующие позиции в доступном сегменте.
Выбирая материал, следует учесть:
- Деревянные приспособления дополнят интерьер комнаты, выполненной в скандинавском или классическом стиле. Неплохо сочетаются с кантри и стилем прованс. Деревянная вешалка с полкой в прихожую перекликается с натуральными отделочными материалами. Дизайн может быть совершенно разнообразным – минималистическим или произведением искусства с резьбой, декорированной под старину.
- В маленькую прихожую подойдет металлическое решение, причём вне зависимости от особенностей и стиля интерьера. Это может быть напольная вешалка с крючками для предметов гардероба, дополненная нижним рядом крючков под сумки, обувь и аксессуары. Зависит всё от личных предпочтений владельцев дома, площади помещения. Если позволяет место, то вешалка со штангой станет прекрасным дополнением к коридору.
В продаже встречаются изделия из полимеров, сантехнических труб, декоративного стекла, натуральных рогов, пластика. Ключевой момент – материал должен быть качественным и выдерживать нагрузку.

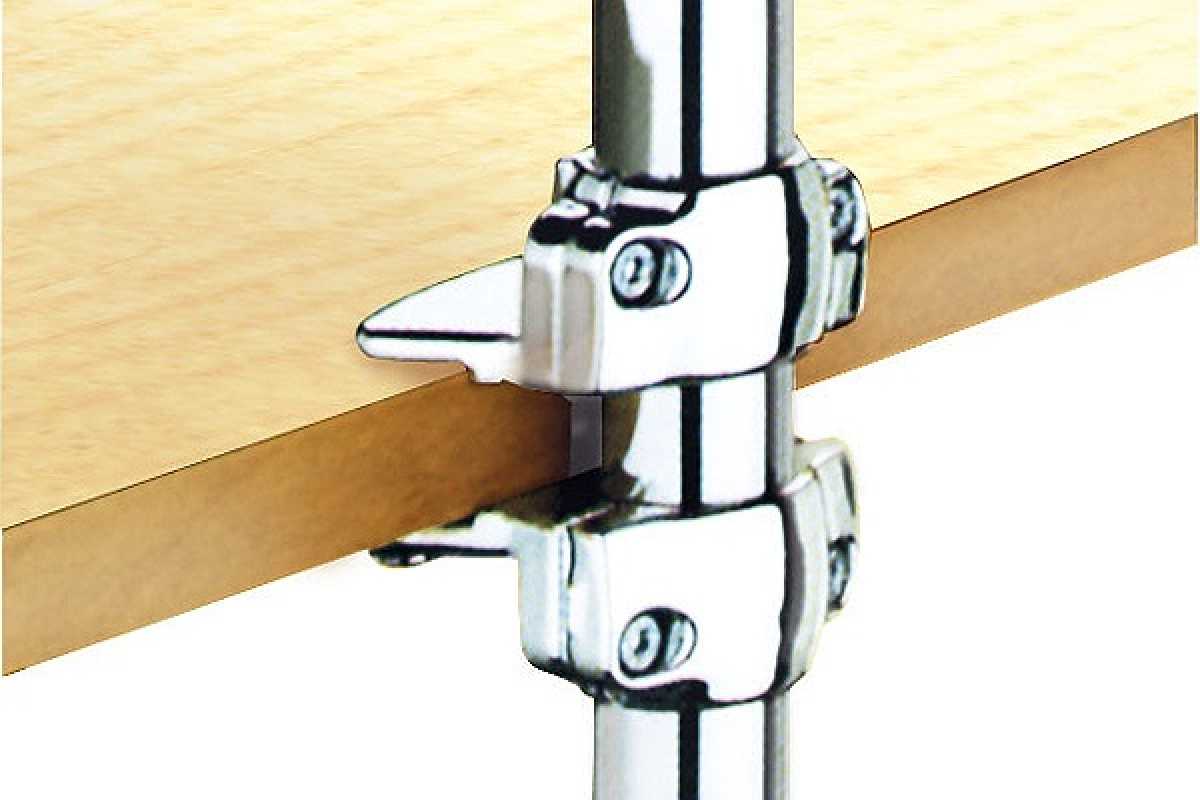

Крепление полок в шкафу из разных материалов
В основной массе шкафы изготавливаются из ламинированного ДСП. Отдельной группой можно выделить модели из массива и МДФ, а также встроенные шкафы с полками из гипсокартона, мебельных щитов, фанеры и других листовых материалов.
Крепеж стеклянных полок
Крепление стеклянной полки предполагает сверление боковин шкафа под полкодержатели различного плана. Они могут представлять собой «бочоночки» в силиконовой оболочке, уголки с присоской в самом простом варианте или разновидности «пеликанов» или «туканов» с обхватом торца полки.
Если сам корпус шкафа также изготовлен из стекла, то для крепления можно использовать УФ-склейку. Также в ассортименте фурнитуры для стеклянных полок можно подобрать специальные держатели со сквозным креплением. В этом случае требуется уточнить диаметр отверстий для сверления (как правило, крепеж рассчитан на установку в отверстия 5 или 8мм).
Крепеж сетчатых полок
Крепление металлической сетчатой полки для шкафа обычно предлагается в комплекте. Сама полка отпиливается под внутренний размер ниши для установки, на продольные прутья устанавливаются специальные держатели с каждой стороны.
Металлическая полка может быть выдвижной. Выкатной механизм крепится к боковинам шкафа на обычные саморезы 3х16 или 4х16. При установке рекомендуем воспользоваться инструкцией по установке – в зависимости от производителя, могут быть нюансы по разметке опорных точек.
Встроенный шкаф: крепление полок к стенам
При установке встроенных шкафов-купе обычно используют пластиковые уголки типа «командор» и консоли.
Если боковины встроенного шкафа изготовлены в виде перегородок из гипсокартона и неизвестно, где располагаются закладные, то лучше использовать брус для упора полок. Точечное соединение будет не слишком надежно.
Также поступают при необходимости закрепить к рыхлым стенам тяжелые полки или антресольный шкафчик. Брус будет служить надежной опорой.
Установка
Размечают точки, в которых будут располагаться полка.
Важно! Делая разметку, строго соблюдают горизонтальные уровни. Иначе нагрузка на полку будет распределяться неправильно и может произойти обрыв крепления.. С помощью уровня проверяют, чтобы боковые стенки шкафа к задней стенке находятся под прямым углом
С помощью уровня проверяют, чтобы боковые стенки шкафа к задней стенке находятся под прямым углом.
Последовательность работы:
- По разметке дрелью просверливают отверстия.
- Монтируют полкодержатели.
- Полку устанавливают на выбранный вариант крепления.
Чтобы усилить конструкцию, пользуются брусками, изготовленными из того же материала, что и полка. Детали фиксируют к передней кромке с помощью клея по дереву или шурупами.
Совет. Если полка успешно изготовлена, можно приступить к дверям шкафа.
Материалы изготовления
Перекладины изготавливают из разных материалов: металла, пластика, дерева. Продолжительное время в моде были вешалки, сделанные из древесины, в виде овальных штанг. Материал отличается высокой прочностью, но срок его службы небольшой, поскольку он не переносит влажности.
В последнее время большинство перекладин производят из алюминия, стали. Высокопрочную сталь по стандарту покрывают хромом. Алюминиевые конструкции по весу легче, технология их производства более простая, но они не выдерживают большого количества вещей. Для верхней одежды такие планки не подходят.
Изделия, изготовленные из железа, приобрели наибольшую популярность. Они удобны в использовании, практичны, выдерживают тяжелую одежду, но имеют недостаток – крючки тремпелей постепенно портят хромированную поверхность, а это приводит к появлению ржавчины.
Пластиковые перекладины предназначаются для легких рубашек, блуз, юбок, галстуков, шарфов. Их располагают в нижней части шкафа. Они отличаются бюджетной стоимостью.
Поперечная установка стандартной штанги для одежды
Я решил рассмотреть данную тему ввиду того, что именно этот вариант установки стандартной штанги для одежды является в определённом смысле нестандартным. Обычно, принято устанавливать в поперечном положении выдвижную штангу (микролифт), но никак не овальную или круглую штангу для одежды. Но, на мой взгляд, именно этот вариант поперечной установки штанги является более надёжным и эффективным. По сути, микролифт в шкафу держится на четырёх шурупах. Можете представить себе, насколько это будет «надёжно», если на такой микролифт повесить старый дедушкин кожух весом в 30 кило. Понятное дело, он просто оторвётся. А если ещё и ДСП окажется немного рыхловатой, то достаточно будет просто повесить свои вязанные шерстяные носки, предварительно замочив в воде, и под весом 10 кг микролифт рухнет на пол вместе с шурупами и носками.
Другое дело, если вы установите в поперечное положение обычную штангу для одежды. Вот тут никаких нюансов не произойдёт. Ибо, если что-то сделано с умом, то оно сделано на века. Тут можете смело запихать в карманы дедушкиного кожуха свои мокрые шерстяные носки и спокойно вешать всё это хозяйство на такую штангу для одежды – не оторвётся. Вот вам для наглядности картинка такой конструкции:
По большому счёту, неважно, будете вы использовать этот вариант или установите микролифт. Вы должны понимать, что каждый механизм рассчитан на определённую нагрузку
Ведь можно установить более мощный микролифт, прикрутив его более крупными саморезами. А если вы делаете шкаф в детскую, то там можно поставить и обычный микролифт. Ведь дедушка свой кожух не станет вешать в детском шкафу.
Ну, и напоследок вот вам небольшая подборка фотографий с вариантами практической установки штанги для одежды в шкафах:
А в следующей статье мы поговорим об особенностях установки нижнего выдвижного ящика в шкафах-купе.
