Встроенные вытяжки для кухни 60 см

Принцип работы и особенности техники

Существует две разновидности вытяжных систем, различаемых по принципу действия: прямоточные и рециркуляционные. Есть также нечасто встречающиеся комбинированные модели, сочетающие в себе режимы работы как прямоточных, так и рециркуляционных устройств. В прямоточных системах принудительно закачиваемый насосом воздух выводится непосредственно в вентиляцию. Данная система снабжена съёмным жировым фильтром, который по мере загрязнения извлекается, промывается и используется далее. Такие конструкции надёжны, эффективны, долговечны и просты в обслуживании. Ограничителем их применения является расположение вентиляционного отверстия. Если оно расположено слишком далеко от варочной поверхности, над которой обычно монтируют вытяжку, то не всегда есть возможность дотянуть до него воздуховод, да и сам воздуховод слишком приметен, что не всегда нравится.

Рециркуляционные системы, в отличие от прямоточных вытяжек, закачанный воздух выводят не в вентиляцию, а обратно в помещение, предварительно его очистив. Подобное оборудование более компактно и независимо от расположения вентиляционного отверстия. Однако, для полноценной очистки воздуха приходится применять дополнительный угольный фильтр, который доочищает воздух после жирового фильтра и устраняет запахи. При этом угольный фильтр является одноразовым. После того как он отработает определённое время, его приходится полностью заменять.

Проверка вытяжки

Для сохранения гарантии, перед установкой вытяжки на место, она должна быть проверена на «столе». Проверить нужно все режимы работы вытяжки.

Обращаю ваше внимание на следующие моменты, они важны принципиально:

— Встраиваемая вытяжка устанавливается так, что видимой остается только нижняя часть вытяжки (панель). Остальной корпус прибора нужно спрятать в навесном шкафу;

— Какой бы вы режим отвода не выбрали, режим рециркуляции или подсоединение к вентиляционной шахте (режим отвода воздуха в вентиляционную шахту), нужно обязательно  соединить выход вытяжки через переходной фланец с воздуховодом, а сам воздуховод провести через навесной шкаф, насквозь.

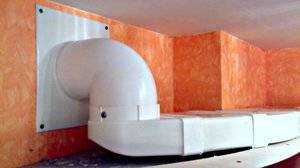

Для воздуховода можно использовать металлизированную гофру или лучше, купить готовый 90 см отвод из ПВХ.

Критерии выбора вытяжного оборудования

Перед приобретением важно расставить приоритеты: комфорт или экономия. Конструкция, мощность, шумоизоляция и тип регулировки существенно влияют на цену. Выбор основывают на 4 основных критериях

Выбор основывают на 4 основных критериях.

1. Мощность. Для ее определения потребуется расчет с учетом размеров помещения.
2. Шум. Включите прибор, чтобы оценить шумовой уровень. Для квартиры рекомендовано значение до 50 Дб. Бесшумные модели оснащены тремя вентиляторами или корпусом из звукопоглощающих материалов.
3. Материал и вид воздуховода.
4. Дополнительные приспособления: лампы для освещения рабочей зоны, одновременное автоматическое включение вместе с плитой, таймер для остановки по времени, пульт управления.

Отдельные модели идут с выбором рабочих режимов. Если планируется покупка циркуляционного прибора, то его стоит выбрать с индикатором засоренности фильтра.

Как определить мощность и производительность прибора? Расчет можно произвести следующим образом – какой объем воздуха очищается за 60 мин. По российским стандартам циркуляция воздуха должна осуществляться 12 раз в час. Чтобы рассчитать мощность, используют формулу:

Например, какая мощность требуется для кухни площадью — 8 м2, со стенами высотой — 2,8 м?

8 * 2,8 * 12 = 268,8 м3.

Если запланированы изгибы в трубе или длинная шахта, то добавляем 30%. С учетом потерей мощности получим:

268,8 м3 * 1,3 = 350 м3.

Форма и размеры

Выбирая вентиляционное оборудование, необходимо учитывать размеры столешницы, а также высоту конструкции. Стандартные габариты, как правило, составляют:

Ширина, мм	800, 900, 1200, 1500, 1800
Глубина, мм	750, 850, 950
Высота, мм	2200, 2400, 2600

Оборудование должно иметь вместительную рабочую камеру, которая позволит свободно проводить необходимые манипуляции. Высота полок также играет роль

Работа персонала связана с повышенным риском, поэтому важно обеспечить должный уровень комфорта и минимизировать возможные угрозы. Ещё одна важная деталь — это механизм открытия рамы. При небольшой высоте потолков невозможно использовать шкаф с подъемной рамой, более подходящий вариант — рама раздвижная

Большинство производителей имеют возможность изготавливать ШВ по индивидуальным заказам, учитывая особенности производства. В этом случае габариты, форма и даже сама конструкция могут быть изменены, чтобы лучше соответствовать потребностям заказчика. конструкция могут быть изменены, чтобы лучше соответствовать потребностям заказчика.

Выбираем вытяжку

В продаже существует два типа оборудования: встроенные и открытые вытяжки.

Встроенные удобнее со всех сторон, но иногда открытые вытяжки обладают отличным дизайном и становятся акцентом в интерьере.

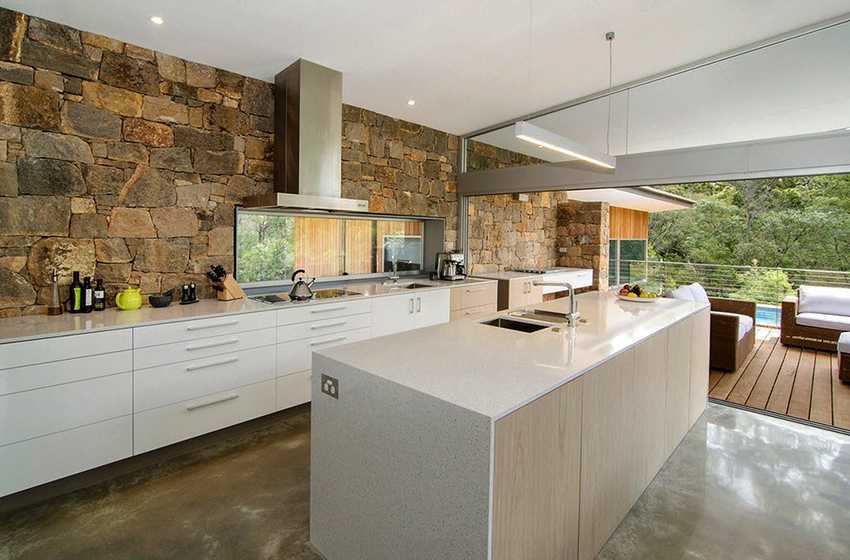

Если площадь кухни позволяет, то можно установить открытую модель, как на фото выше

Но важно учитывать, что коммуникации для нее нужно провести в подвесном потолке — это сложный процесс и во время ремонта может произойти несоответствие и вытяжка может оказаться не строго над центром варочной поверхности

Поэтому выбирая открытую модель важно заранее выбрать кухонный гарнитур и определить точное место размещения варочной поверхности

Совет: при выборе вытяжки лучше обратить внимание на модель с подсветкой — дополнительное освещение варочной поверхности лишним не будет

Схема установки встраиваемой вытяжки на кухне своими руками

Разберемся, как установить встроенную вытяжку. Ориентироваться в работах по установке будет проще, если заранее разделить их на этапы:

1. Расчёт и разметка места крепления.
2. Вырезание отверстий.
3. Крепление вытяжки.
4. Монтаж воздуховода.
5. Подключение к сети.

Самостоятельная установка

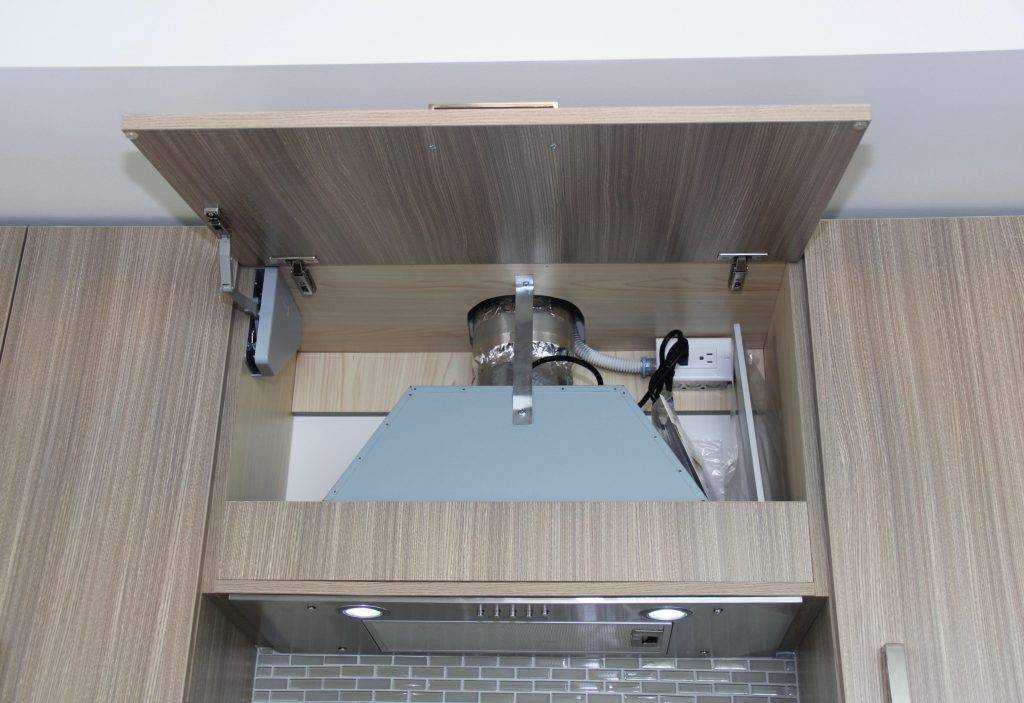

Итак, имеется вытяжка встраиваемая в шкаф — как ее установить правильно?

Высота над плитой не должна быть слишком большой, чтобы не снижалась эффективность всасывания, но в то же время, достаточной, чтобы хозяйке не задевать за шкафчик головой.

Рекомендуемые расстояния:

• Для электроплиты: от 60 до 80 см, оптимально – 75 см.
• Для газовой: от 65 до 80, оптимально – 75 см.

Зачастую шнуры от вытяжных устройств делаются короткими. Поэтому может понадобиться отдельная розетка, расположенная вблизи прибора. При этом шнур должен располагаться так, чтобы быть как можно дальше от горячей поверхности плитки. Провода с заземлением подключаются в точном соответствии со схемой (заземление, фаза, ноль).

Шкаф для вытяжки

Продумывается расположение воздуховода. Его нужно провести от вытяжки до вытяжного отверстия так, чтобы максимально сократить количество поворотов и углов.

До начала монтажных работ нужно проверить исправность устройства. Если что-то пойдет не так, демонтировать вытяжку можно, но в мебели уже будут повреждения.

Особенности установки

Нет четких критериев, как крепится встраиваемая вытяжка: при грамотном монтаже она будет исправно работать и в навесном шкафу, и в нише, и в потолочной зоне. Но чаще всего крепление встраиваемой вытяжки осуществляется над варочной поверхностью в полке или навесном шкафу с учетом оптимального расстояния между кухонной техникой (от 60-70 см в зависимости от типа плиты).

Помимо высоты встроенной вытяжки над плитой, при установке важно заранее спланировать и принцип монтажа воздухоотводной трубы, если она предусмотрена. Нередко после крепления корпуса не остается места для закрепления гофра без дополнительных изгибов: это оказывает воздействие на эффективность очистки воздуха на кухне. Поэтому желательно еще перед монтажом сделать зарисовку целостной конструкции и просчитать все размеры для более рационального использования пространства

Поэтому желательно еще перед монтажом сделать зарисовку целостной конструкции и просчитать все размеры для более рационального использования пространства

Нередко после крепления корпуса не остается места для закрепления гофра без дополнительных изгибов: это оказывает воздействие на эффективность очистки воздуха на кухне. Поэтому желательно еще перед монтажом сделать зарисовку целостной конструкции и просчитать все размеры для более рационального использования пространства.

Глубина встраиваемой вытяжки должна соответствовать глубине навесного шкафа, иначе вы не сможете полностью замаскировать ее корпус.

Если вы остановились на полновстраиваемой модели, выбирайте технику с меньшей глубиной, так как для нее необходимо проделывать отверстие в дне шкафа.

Сам процесс монтажа достаточно прост и состоит из нескольких стадий:

1. Разметка: определение высоты, создание отметок с помощью карандаша на внутренних стенках шкафа с учетом пропорций выбранной модели.
2. Создание отверстий для крепления вытяжки с помощью перфоратора.
3. Установка и встройка вытяжного корпуса. Если модель не имеет подходящих крепителей, используйте шурупы.
4. Проверка устойчивости и ровного размещения вытяжки. С помощью уровня убедитесь, что она располагается горизонтально.
5. Подключение воздухоотводной трубы и герметизация швов.
6. Проверка работы вытяжной техники.

Обзорное видео о монтаже и особенностях модели встроенной вытяжки для кухни Ventolux:

4 Риски неграмотного расчета и монтажа

Размеры вентиляционных коробов должны грамотно соотноситься с требованиями продува помещения. Если система не будет иметь достаточной пропускной способности, это чревато скоплением в жилище вредных веществ. Переделывать же устройство, подгонять под необходимые параметры гораздо сложнее, чем установить его изначально.

Неправильный подбор, установка и эксплуатация вытяжной системы могут привести к проявлению и других негативных эффектов:

• Повышение нагрузки на рабочие элементы вытяжки. Это ведет к поломкам, снижает срок эксплуатации.
• Растет риск возгораний и коротких замыканий. Увеличивается также потребление электричества.
• Побочным результатом увеличения уровня сопротивления в самом канале становится усиление шума при работе устройства. Главное же — снижается воздухооборот.
• Рост внутреннего давления в системе порождает усиленную работу ее элементов. Происходит разбалтывание канала. Это требует постоянного отслеживания надежности крепления и возобновляемой герметизации стыков и выходов.

Надежная вентиляция позволяет создать в помещении здоровую, комфортную атмосферу. Если размеры пластикового вент короба подобраны правильно, а монтаж произведен на совесть, дома будет легко дышать. А чтобы спрятать устройство, его можно разместить в специальной нише, устроенной с помощью перепада потолка, или под подвесной конструкцией.

Основные типы конструкций духовых шкафов. Правильно размещаем технику

Встраиваемый духовой шкаф может быть:

• Зависимым, то есть установленным совместно с варочной поверхностью;
• Независимым, как абсолютно отдельный предмет техники, который вы можете установить в любое место кухни.

А подключение духового шкафа может производиться к электрической или газовой сети.

Внимание! Если к электрической сети можно подключить духовой шкаф самостоятельно, то встроить газовый шкаф невозможно без привлечения специалистов. Установка духового шкафа своими руками может осуществляться двумя способами:

Установка духового шкафа своими руками может осуществляться двумя способами:

1. Традиционный, когда духовой шкаф устанавливался под столешницу. Верхним элементом такой конструкции может являться варочная панель.

1. Встраиваемый духовой шкаф устанавливают отдельно от варочной панели, помещая его выше уровня столешницы. Это позволяет легко следить за приготовлением пищи, упрощает уход за рабочими поверхностями, однако в этом случае необходим шкаф, в котором можно выделить нишу.

Независимо от того, где будет устанавливаться духовка, ниша должна соответствовать определенному размеру. Сегодня габариты встраиваемой техники стандартизированы, вы сможете найти модели (например, духовку и микроволновку) одинаковых размеров, которые смогут гармонично друг друга дополнить в одной стенке кухни.

Купить духовку и кухонный модуль под нее можно в такой последовательности:

1. Сначала спроектировать и заказать кухонный гарнитур, а потом под заданные размеры будущей ниши выбрать духовку (все это можно сделать в одном и том же салоне);

1. Прежде можно купить и духовку, а затем при проектировании кухонной стенки указать размеры приобретенной модели.

Установка встраиваемой вытяжки

Переходим к теоретическо-практической части нашей статьи. Тут мы будем в пошаговых фотографиях смотреть, как мастер выполняет установку вытяжного оборудования в шкаф. Каждый снимок мы снабдим подробными комментариями для лучшего понимания вопроса. В работе нам пригодится нехитрый набор инструмента.

Таблица 1. Необходимый инструмент

Инструмент, фото	Описание
Шуруповерт	Если завернуть несколько саморезов для фиксации прибора можно и от руки, отверткой, то для прорезания аккуратных отверстий под трассу в полках и крышке не обойтись без шуруповерта или аналогичного электрического инструмента. Для этих целей дополнительно потребуется корончатое сверло по дереву нужного диаметра.
Электролобзик	Всю работу по резке можно выполнить электрическим лобзиком. Конечно, края срезов не будут столь аккуратными, но их и не будет видно в процессе эксплуатации. При этом вы можете резать ДСП как вам нужно, делать отверстия любой формы. Например, под прямоугольные вентканалы.
Инструменты для разметки	Чтобы все встало на место и смотрелось красиво, нужно точно размечать детали перед резкой. Используем для этого классический набор – карандаш, рулетку, угольник. Положение шкафа проверяется при помощи строительного уровня.

Также могут пригодиться инструменты для прокладки электрического провода и установки розетки. В эти подробности вдаваться не будем.

Из коробки вытяжка уже готова к работе – из нее только нужно достать пакет с документами, который находится под фильтрами, поэтому основная работа приходится именно на мебельный шкаф.

Таблица 3. Пошаговая инструкция по установке вытяжки

Шаги, фото
Описание
Шаг 1 – распаковка
Достаем вытяжку из упаковки и поочередно снимаем жироулавливатели, чтобы они не мешали работе.
Шаг 2 – начало сборки шкафа
Шкаф в нашем случае будет самым обыкновенным, из ДСП. Заказать его можно на производстве. Детали стягиваются друг с другом при помощи евровинтов, заворачиваемых шестигранником. Шкафчик этот будет состоять из следующих частей: Две боковины, верхняя крышка, полка и задняя стенка из ДВП. Дна у него нет, так как там будет установлена вытяжка.
Первым делом соединяем две боковины с крышкой – ничего сложного, просто закручиваем 4 винта.
Шаг 3 — замер положения полочки
Устанавливаем вытяжку, чтобы точно узнать ее границу

Сверху кладем полочку, чтобы точно разметить места креплений под нее – рисуем линии по верхнему краю полки.Внимание! Если из вытяжки выходит патрубок, который мешает совместить ее с полочкой, предварительно вырежьте под него в ней отверстие.

Шаг 4 – подгонка переходника
Редуктор для перехода на вентиляционную трубу нужно отрезать по кругу, соответствующему диаметру патрубка вытяжки. Используем для этого болгарку или ножовку по металлу.
Шаг 5 – разметка отверстия
Теперь нужно перенести размеры патрубка на полочку

Как это сделать? Нам нужно обмазать его края чем-то пачкающимся. В нашем примере мастер воспользовался белым силиконом, но можно взять и губную помаду – результат будет одинаковым. Потом точно прикладываем полку и немного прижимаем ее. Делаем это прямо в корпусе шкафа, чтобы избежать неточностей.
Шаг 6 – вырезание отверстия под редуктор
Далее берем лобзик или коронку, и делаем отверстие в полочке. При работе с корончатым сверлом сделайте сначала сквозное отверстие в центре, чтобы была возможность сверлить с двух сторон, что позволит избежать появления неопрятных сколов по краям.
Шаг 7 – отверстия под полочку
По разметке на каждой боковине сверлим отверстия под евровинты. Тут же закрепляем элемент.
Шаг 8 – отверстие под кабель
От вытяжки вверх пойдет провод, чтобы была возможность его проложить, прорезаем в задней стенке небольшую канавку, используя любой удобный инструмент.
Шаг 9 – задняя стенка
Прибиваем на гвоздики заднюю стенку шкафчика. Вяжемся к боковинам и полочке, пропуская пока крышку, так как нам ее еще понадобится снять, для вырезания аккуратного отверстия под трубу воздуховода. Если работаете лобзиком, а не коронкой, то все можно сделать и после сборки.
Шаг 10 – крепление вытяжки
Вытяжка держится на 4-х саморезах, отверстия под которые находятся внутри прибора. Так как мы сняли сетки, доступ сейчас к ним открыт.
Шаг 11 – установка воздуховода
В завершение вставляем обрезанную по высоте трубу воздуховода.

Теперь шкаф вместе с вытяжкой можно повесить на стену. Прокладывается вентиляционных ход до вентиляционной шахты, прибор включается в розетку и им можно начинать пользоваться.

Варианты изготовления вытяжек для кухни своими руками

Изготовить вытяжку для кухни можно своими руками. Таким образом экономятся средства и воплощаются идеи, позволяющие создать идеальный вариант с учетом особенностей помещения. Рассмотрим каркасную модель. Необходимые материалы для ее изготовления:

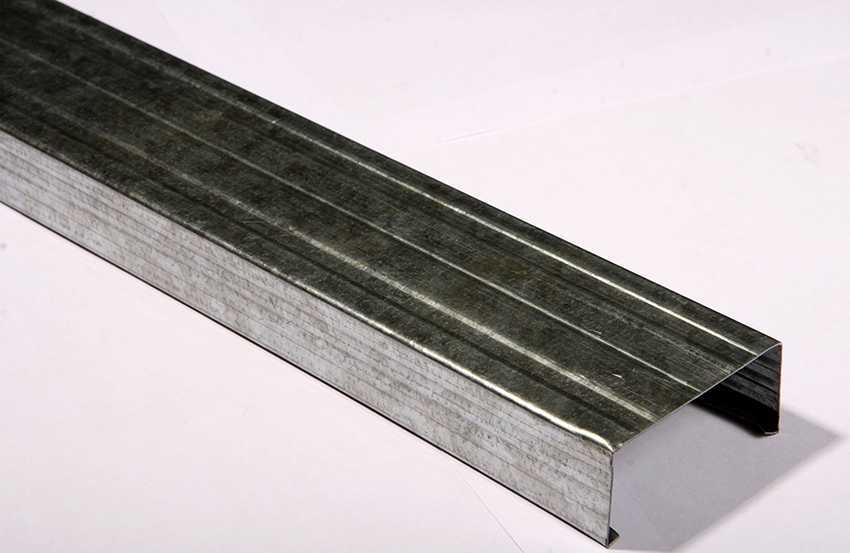

• профиль оцинкованный П-образный шириной 15 мм;
• материал для отделки (пластик, фанера, ДСП, оцинкованный металл);
• дюбели, анкерные болты;
• трубы гофрированные пластиковые или металлические.

Алгоритм действий следующий:

Для изготовления каркасного короба своими руками понадобится п-образный оцинкованный профиль

1. На потолке из профиля прикрепляется рамка размером 35х45 см.
2. Затем из того же профиля собирается рамка, соответствующая габаритам варочной поверхности. Одна сторона крепится к стене на уровне 70 см над уровнем плиты. Чтобы рамка не развалилась, под остальные стороны нужно подставить деревянные бруски.
3. Вертикально выставленными отрезками профиля соединяются верхняя (потолочная) и нижняя рамки. Получается прочная, жесткая конструкция.
4. Используя любой материал (по желанию или наличию), каркас обшивается.

Можно изготовить своими руками и вытяжку из металла. Более всего для этой цели подойдут тонкие листы оцинковки. Заготовки для стенок следует вырезать с помощью ножниц по металлу, а в качестве соединения рекомендуется использовать специальный клей. Заднюю стенку конструкции нужно прикрепить к стене в нескольких местах, чтобы усилить жесткость.

Из листов оцинкованной стали можно сделать полноценную вытяжку

Аналогичными действиями можно сделать из оцинкованной стали вентиляционный короб. Необходимо только учитывать, что его обязательно следует оснастить смотровым люком, который также можно сконструировать из металлических фрагментов, а лучше купить готовую распашную дверцу. Она позволит осуществлять профилактику воздухоотвода без нарушения целостности конструкции короба.

Руководство по установке встроенной вытяжки в шкаф

Если вы уже имели дело с такими инструментами, как электролобзик, перфоратор и другими, то установить вытяжку в кухонный шкаф не составит вам особого труда. Кухонные гарнитуры для небольших помещений имеют в своём комплекте навесной шкафчик, предназначенный именно для встроенной вытяжки. Монтаж производим в несколько этапов.

Внимание. Встраиваемые модули выпускают, рассчитанные на 45, 50, 60 и 70 см расстояния между боковыми стенками навесного шкафа

Оперируя этими данными, вы всегда можете подобрать нужную модель очистного устройства.

1. Прежде всего, приобретаем вытяжное устройство, которое по размерам (ширине и глубине) должно плотно помещаться в проём шкафа.
2. При установке кухонной стенки вытяжной ящик помещаем ровно над плитой.
3. Шкаф снимаем со стены и переворачиваем его вверх дном. Снимаем дверцу и среднюю полку.
4. На днище ставим вытяжку, и карандашом обводим устройство по периметру.
5. В середине контура разметки высверливаем отверстие такого размера, чтобы в него можно было ввести пилку электролобзика.
6. Выпил, производим от отверстия, плавно входя в линию разметки. Вынимаем сердцевину.
7. На полку ставим вытяжку вентиляционным отверстием, соблюдая совпадение внешних контуров обоих предметов.
8. Сопло обводим на полке карандашом.
9. Вырезаем лобзиком монтажное отверстие.
10. То же проделываем и с верхней плоскостью шкафа.
11. Вставляем оборудование внутрь шкафа. Крепим его винтами к вытяжному проёму.
12. На сопло одеваем полку и закрепляем её на боковых стенках ящика.
13. Шкаф с вытяжкой возвращаем на прежнее место.
14. Продеваем гофру через полки и одеваем её конец на сопло. Крепим воздуховод хомутом. Верхнее окончание воздуховода вводим в вентиляционный канал. Также поступают с полимерной и металлической трубой.
15. Все стыки заполняем герметиком.
16. Правильно подключаем питание к оборудованию аналогично способам, описанным в предыдущей главе.

Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс

Совет: если выводы вытяжки и вентиляционного канала имеют круглое или прямоугольное сечение, а воздуховод наоборот, то для этого существуют переходники. Поэтому заранее запаситесь этими изделиями.

Советы по выбору модели

Многие покупатели при выборе прибора для кухни задумываются, какая вытяжка лучше — наклонная или прямая. Многое зависит от размера помещения. Для того чтобы вытяжка работала эффективно, необходимо выбирать ее с учетом размеров варочной панели. Вытяжка не должна быть узкой (уже плиты) или слишком широкой (в этом случае получаются нецелесообразные затраты на электроэнергию).

Необходимо обращать внимание на технические характеристики прибора

Важно, чтобы звук устройства не превышал 44 децибел, ведь скошенные вытяжки оснащаются довольно мощными моторами. Если на кухне не предусмотрена отдушина для естественной фильтрации, необходимо приобретать вытяжку с вентиляцией и рециркуляцией (смешанная модель). Для небольших кухонь наклонная вытяжка становится единственным вариантом удаления загрязнений из атмосферы

Несмотря на то что они дороже обычных моделей, для маленьких помещений такие приборы пользуются большой популярностью

Для небольших кухонь наклонная вытяжка становится единственным вариантом удаления загрязнений из атмосферы. Несмотря на то что они дороже обычных моделей, для маленьких помещений такие приборы пользуются большой популярностью

Если на кухне не предусмотрена отдушина для естественной фильтрации, необходимо приобретать вытяжку с вентиляцией и рециркуляцией (смешанная модель). Для небольших кухонь наклонная вытяжка становится единственным вариантом удаления загрязнений из атмосферы. Несмотря на то что они дороже обычных моделей, для маленьких помещений такие приборы пользуются большой популярностью.

Выпускаются агрегаты с разной степенью производительности. Выбор зависит от размеров помещения. Не стоит приобретать мощный прибор для маленькой кухни, лучше чистить воздух он не будет. Половина его производительности и затрат на электроэнергию уйдет вхолостую.

Есть различия вытяжек по содержащимся в них фильтрам. Некоторые приборы оснащены одноразовым угольным, который подлежит замене через некоторое время (зависит от частоты и времени эксплуатации).

Материал, из которого изготовлен прибор, должен быть простым в уходе, необходимо подбирать его под оформление кухни. Цветовая палитра разнообразная. Можно рассмотреть классический вариант: белые или черные. Выпускаются модели с ярким рисунком, принтом или орнаментом, а также аппараты с матовой или блестящей поверхностью.

Отделка короба

Самодельная вытяжка для кухни может иметь самую разнообразную форму. Оцинкованный профиль и гипсокартон позволяют создать самые разнообразные формы. И, разумеется, еще большую уникальность вашему устройству придаст отделка.

Самый простой и эффективный способ это:

обшитый гипсокартоном каркас, усилить металлическими уголками; зашпатлевать, особое внимание, уделив стыкам листов и местам вворачивания саморезов или шурупов; покрасить, побелить или отделать плиткой, или декоративными панелями. Здесь уже только ваше воображение способно придумать необходимый вам дизайн

Выводы и полезное видео по теме

Наглядно процесс монтажа такой вытяжки продемонстрирован здесь:

В этом ролике представлена информация о том, как выбрать подходящую вытяжку:

Здесь есть полезные сведения о замене угольных фильтров:

Вытяжка, которую можно скрыть за мебельным фасадом — идеальный выбор практически для любой кухни. Такое устройство издает мало шума, не портит интерьер и может быть установлено силами одного человека буквально за пару часов. Если вытяжка правильно подобрана, а ее монтаж исполнен без ошибок, она обеспечит для кухни необходимый по интенсивности воздухообмен.
