Дренажная труба 110 в фильтре геотекстиль: плюсы, виды, укладка

Что это такое и для чего он применяется

Геотекстиль (используют также название геоткань) – полимерное полотно с особыми свойствами.

Производят материал из мононитей:

полиолефинов (полипропилена и полиэтилена);
полиэфира (полиэстера);
полиамида;
акрила;
нейлона и др.

Наибольшее распространение получил геотекстиль на основе полипропилена и полиэфира (про дренажные трубы в фильтре «Геотекстиль» написано здесь).

Кроме мононитей полимеров, возможно, использование в технологическом процессе производства геосинтетиков смесевых нитей, в которых добавками к полимерному сырью, выступают отходы текстильного производства — шерстяные и хлопчатобумажные нити.

Это удешевляет конечный продукт, но сказывается на его свойствах.

Считается, что характеристики материала из смесевых нитей ухудшаются по сравнению с продуктом из мономерных, что ограничивает область его применения.

Вообще, понятия геотекстиль и геоткань не совсем тождественны.

Термин «геоткань» относится к тканым материалам (тканый геотекстиль), получаемым за счет переплетения нитей (полос) под прямым углом.

За счет технологии производства геоткань приобретает уникальные свойства:

высокую механическую прочность. Прочность на разрыв достигает сотен кН (для образца шириной в 1 м). Демонстрирует геоткань и отличную сопротивляемость продавливанию;
малый коэффициент деформации – удлинение образцов на разрыв лежит в пределах 12-18%.

При этом, геоткань остается водопроницаемым материалом.

Эти свойства обусловили применение геотканей в строительстве:

автомобильных и железных дорог,
гидротехнических сооружений (как соединить дренажную трубу с канализационной трубой прочитайте в этой статье,
площадок для тяжелой строительной техники,
фундаментов (материалы для гидроизоляции).

Зарекомендовал себя этот материал в экстремальных условиях, например, на заболоченных местностях и в районах вечной мерзлоты.

Геоткань с малой плотностью, часто, используют при проведении ландшафтных работ.

Геотекстиль – нетканый материал, получаемый за счет скрепления волокон механическим или термическим способом.

Термоскрепленный геотекстиль – наиболее тонкий из всех разновидностей этого материала, обладает наибольшей из нетканых разновидностей механической прочностью.
При этом проигрывает остальным по водопроницаемости.
Иглопробивной геотекстиль отличается высокой фильтрующей способностью.

Применяются и другие методы скрепления волокон – химический (за счет пропитки связующим), водоструйный, но в получении материалов для строительства промышленного значения они не имеют.

Устройство дренажа участка

Глубина заложения дренажной трубы при устройстве дренажа участка составляет 60-100см. Этого достаточно, чтобы поверхность участка была сухой, и корни растений не подгнивали. Дренажные трубы берут начало в верхней части участка и направляются к нижней. Трубы могут укладываться различными способами — параллельно со сбором в отводящую трубу, «елочкой» (отводящая труба в (в центре — водосборный колодец) или вдоль основных ландшафтных линий – уклонов, дорожек, подпорных стенок и т.д. Часто дренажной трубой обходят весь участок по периметру

Наиболее важно предусмотреть «перехватывающую» линию дренажа, проходящую в верхней части участка перпендикулярно направлению движения воды

При проектировании дренажной системы необходимо избегать острых углов при поворотах трубы. Подсоединение к отводящей трубе лучше производить под углом 45гр. Расстояние между линиями труб должно составлять 6-10м. При линейной укладке трубы через каждые 50м, в точке соединения более 2х труб или на каждом втором повороте устанавливается инспекционный колодец для контроля и прочистки дренажных труб. В конечной (нижней) точке системы устанавливается водосборный колодец.

Устройство дренажных инспекционных колодцев

Колодцы для инспекции и сбора дренажных вод устраивают из бетонных колец или пластиковых гофротруб. Преимущество бетонных колодцев – большой диаметр и удобство в инспекции, однако в современном строительстве более распространено применение пластиковых колодцев, которые не уступают бетонным в прочности, но более легкие и удобные в доставке и монтаже. Для инспекционных колодцев используют трубу 300-400мм, для водосборных – 500мм и более. Диаметра колодца должно быть достаточно для установки дренажного насоса.

Пластиковые колодцы комплектуются крышками, днищами, муфтами «in situ» для врезки трубы по месту. В качестве крышки производятся пластиковая крышка-заглушка с ручками и уплотнительным кольцом (устанавливается под засыпку), люк пластиковый под нагрузку 1,5т (крепеж на болтах), люки чугунные на 3 или 40т (монтаж — на телескопической трубе, для установки в проезжей зоне).

Монтаж инспекционных и водосборных колодцев

Пластиковые колодцы устанавливают непосредственно в дренажную траншею и после сборки засыпают щебнем. Ввод труб в колодец осуществляют при помощи муфт для врезки по месту «in situ» выше дна на 50см. Нижняя часть колодца служит для инспекции и сбора возможного мусора. При необходимости на конец входящей в колодец трубы монтируют обратный клапан. см. также Колодцы инспекционные

Дизайн-студия «Топаз» www.designstone.ru Сергей, тел. Комплекс работ по монтажу систем дренажа и ливневой канализации.
Независимый прораб (по Раменскому району МО) Михаил, тел., Email Дренаж, ливневка, отмостка.
«Водный Мир» Технический директор Алексей, тел. +7 (903) 708-47-80 Водоотведение, водопонижение, противооползневые сооружения.

Геотекстиль: особенности материала и свойства

Геотекстиль — это высокопрочное полимерное полотно. Этот материал изготавливается на основе полипропиленовых или полиэфирных волокон.

Геотекстиль служит для защиты дренажных труб от попадания мелкого мусора, частичек грунта и заиливания. Полотно имеет высокую прочность и выдерживает разрывные нагрузки.

Как применяется

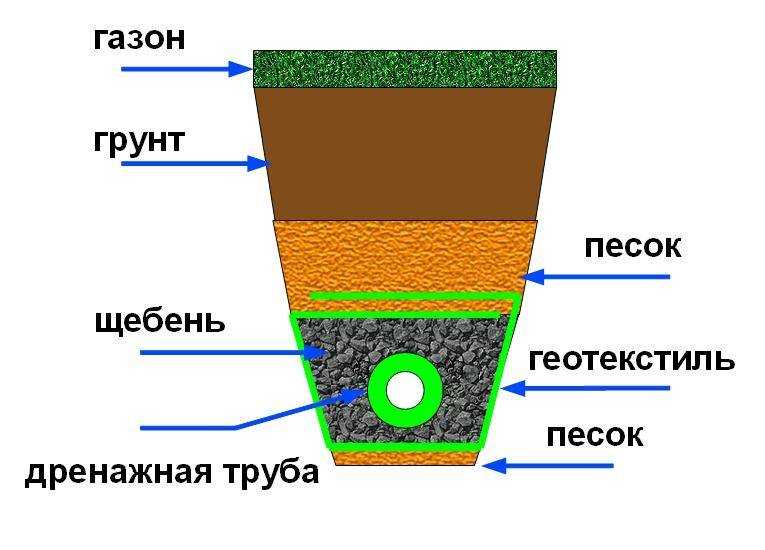

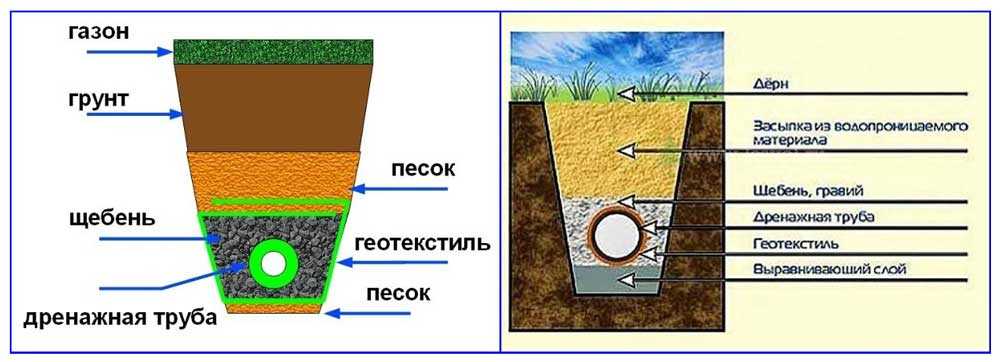

Схема обустройства дренажной системы с применением геотекстиля выглядит следующим образом:

Полотно геотекстиля укладывается на дно дренажной траншеи.
На геотекстиль насыпается слой песка, выравнивается. Затем насыпают слой крупного щебня или гравия.
Укладываются дренажные трубы. Сверху насыпают еще один слой щебня.
Полотно геотекстиля, которое выступает на края траншеи, заворачивают на щебень. Края полотна должны быть уложены с нахлестом, чтоб полностью перекрыть место стыка.
Сверху засыпается грунт.

Таким образом получается, что дренажные трубы обернуты полотном геотекстиля. Оно выполняет две функции:

Пропускает к трубам влагу — грунтовые или дождевые воды
Не допускает заиливания труб, защищая от частичек грунта

Как выбрать

Есть несколько важных характеристик геотекстиля, на которые следует обратить внимание при выборе материала для дренажной системы. Чем выше плотность — тем выше прочность полотна и тем меньше влаги геотекстиль может пропускать. Для обустройства дренажных систем подходит геотекстиль с плотностью от 100 до 150 г/м2

Например, «Мегафлекс ГЕО ТН 100». Маркировка «100» в названии материала как раз обозначает плотность материала — 100 г/м2

Для обустройства дренажных систем подходит геотекстиль с плотностью от 100 до 150 г/м2. Например, «Мегафлекс ГЕО ТН 100». Маркировка «100» в названии материала как раз обозначает плотность материала — 100 г/м2

Чем выше плотность — тем выше прочность полотна и тем меньше влаги геотекстиль может пропускать. Для обустройства дренажных систем подходит геотекстиль с плотностью от 100 до 150 г/м2. Например, «Мегафлекс ГЕО ТН 100». Маркировка «100» в названии материала как раз обозначает плотность материала — 100 г/м2.

Прочность. Геотекстиль должен иметь прочность на разрыв, быть устойчивым к продавливанию и нагрузкам.
Ширина полотна. Ее должно быть достаточно для того, чтобы полностью обернуть щебень и дренажную трубу без зазоров (в местах стыка краев полотна рекомендуется сделать нахлест не менее 10 см).
Коэффициент фильтрации — количество влаги, которое может пропустить материал за сутки. Например, геотекстиль плотностью в 100 г/м2 пропускает до 140 метров в сутки.

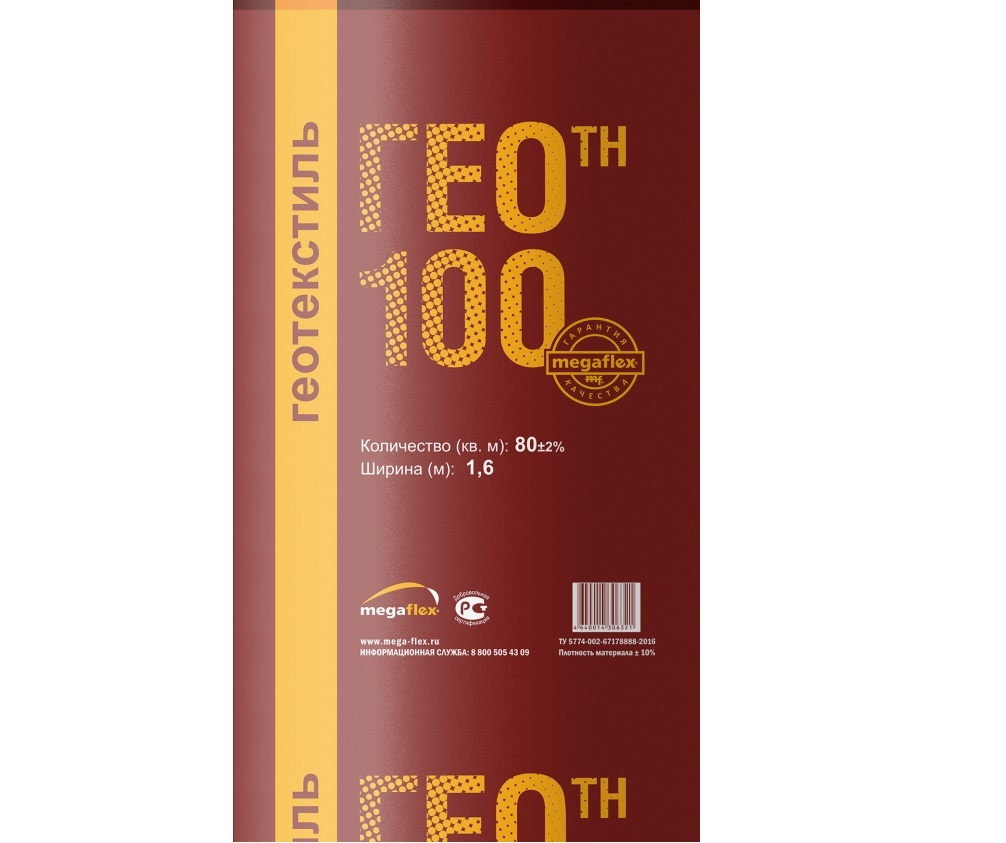

Геотекстиль «Мегафлекс ГЕО ТН 100» — нетканый материал из бесконечных волокон. Может применяться при температурах от -50 до +100 оС. Плотность — 100 г/м2.

Отпускается в рулонах длиной 50 метров. Ширина полотна — 1 метр.

Дренажные трубы в геотекстиле: как укладывать трубопровод по правилам

Соблюдение всех правил технологии закладки трубопровода предполагает правильный выбор материалов. Если вы ошибетесь на начальном этапе, работу придется переделывать.

Для суглинистого и песчаного грунтов лучше всего использовать трубы с оплеткой из геотекстиля

Перед тем как купить трубы для дренажной канавы и прочие элементы системы, следует произвести предварительные расчеты. Немаловажную роль играет показатель жесткости и гибкости. Специалисты рекомендуют закупать жесткие трубы для организации поверхностного трубопровода, в то время как для монтажа заглубленной системы лучше брать гибкие варианты изделий.

Трубы, имеющие негибкую конструкцию, характеризуются высоким показателем кольцевой жесткости. Он указывает на степень деформации изделия, которая может возникнуть в случае сильного механического воздействия.

Кольцевая жесткость (расшифровка маркировок на трубах):

Цифровое значение, SN	Максимальная длина заглубления, м
2	2
4	3
6	4
8	10
16	более 10

Негибкие трубы сохраняют прочность даже в случае смещения почвы. К недостаткам подобных конструкций относятся затраты, связанные с необходимостью закупать дополнительные узловые детали для организации поворотов трубопровода. К ним относятся тройники для дренажной трубы 110 мм, отводы, муфты. Производители предлагают узловые детали, подходящие под основные диаметры изделий: 110, 160, 200, 250 и 315 мм.

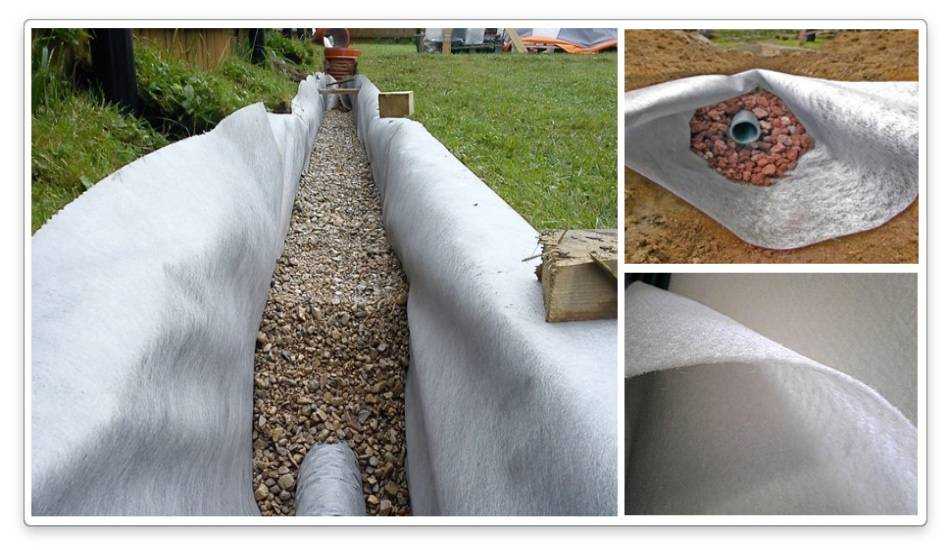

Особенности укладки дренажных труб с геотекстилем

В процессе транспортировки труб следует соблюдать аккуратность, так же как и при их монтаже. Если по какой-то причине материал получит даже единичное повреждение, в будущем этот участок трубы будет подвергаться постоянному засорению, а процедура дренажа нарушится и станет неравномерной.

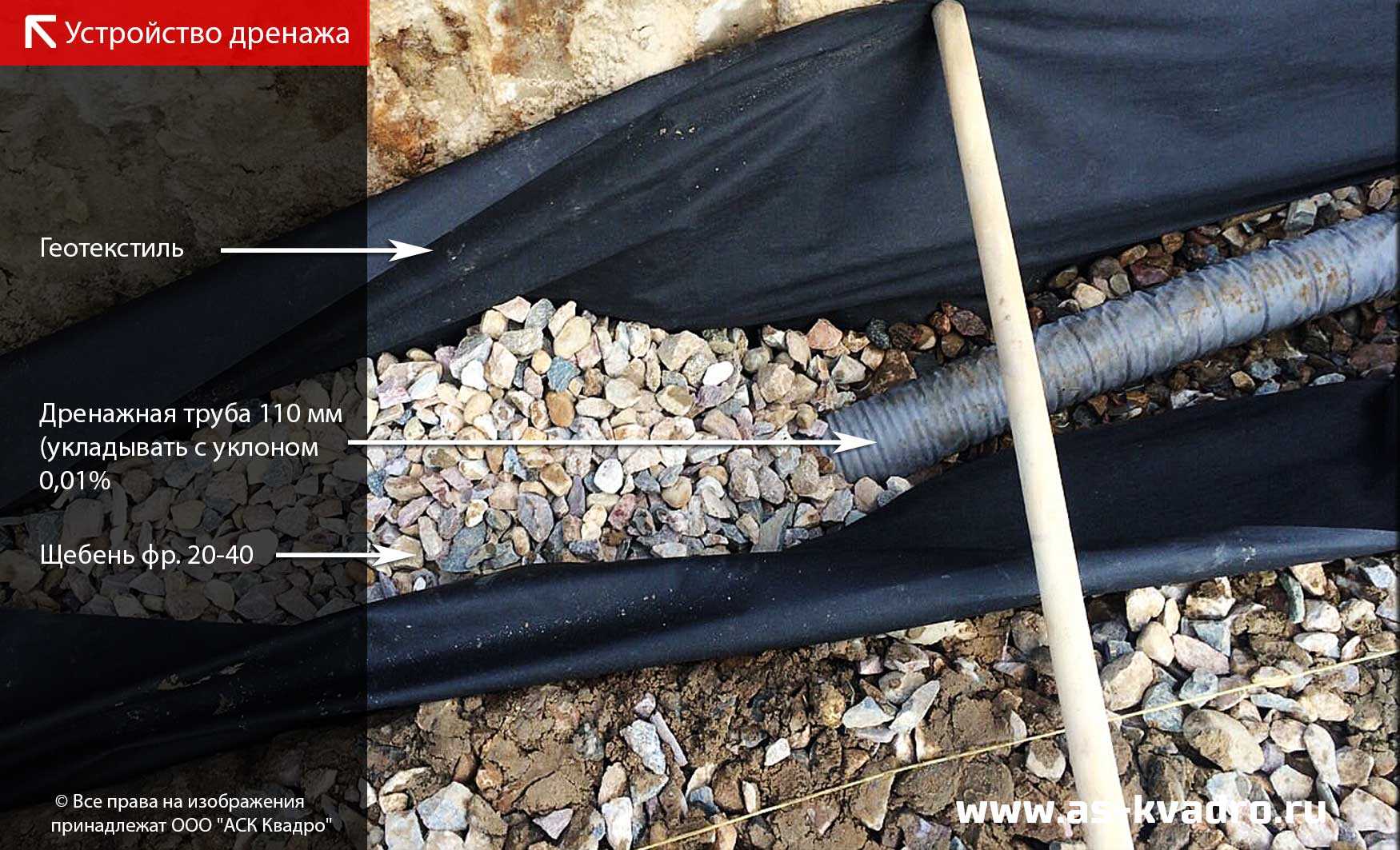

Процесс укладки на участке дренажных труб 110 мм с фильтром

Многие производители выпускают трубы с оболочкой в виде геотекстиля. Это в значительной степени облегчает процесс монтажа. Технологией установки системы предполагается и самостоятельное обертывание изделий полотном, которое можно купить отдельно.

Не все виды геотекстиля, имеющиеся в продаже, могут пропускать воду, поэтому не каждая разновидность материала подходит для укладки дренажных труб своими руками. Подходящим вариантом являются полипропиленовые полотна, полученные иглопробивным способом и состоящие исключительно из мононитей.

Правила обращения с геотекстилем:

распаковку геоткани лучше выполнять в самый последний момент, так как воздействие ультрафиолета снижает эксплуатационные характеристики материала. По этой же причине рекомендуется все работы с полотном производить очень быстро;

Пластиковые дренажные трубы отличаются длительным эксплуатационным сроком и устойчивостью к различным негативным воздействиям окружающей среды

траншея должна быть заранее подготовлена, очищена, иметь ровные края. Благодаря этому вы исключите любую вероятность повреждения геоткани в процессе укладки трубопровода;
материал укладывается максимально свободно, но при этом на его поверхности не должно быть волн и складок;
геотекстиль следует заранее нарезать на полотна подходящего размера. Они должны перекрывать фильтрующий слой вокруг трубы внахлест (0,3-0,6 м);
материал нужно сразу же засыпать щебнем. Чтобы в процессе трамбовки насыпи не повредить геоткань, толщина слоя должна составлять не менее 0,25-0,3 м.

Когда полотно завернуто, его края фиксируются благодаря обратному заполнению канавы песком или почвой. В остальном технология работы с полотном не отличается от обычного монтажа ливневой системы с уже обернутыми трубами.

https://youtube.com/watch?v=J-LnEzVo2hc

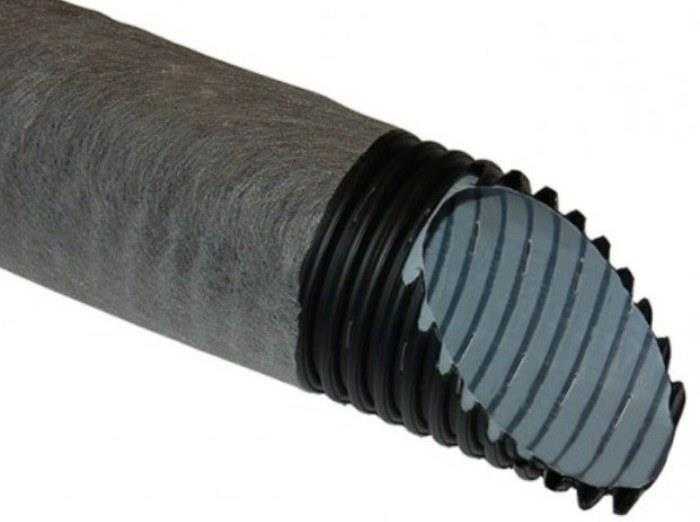

Дренажная труба 110 в фильтре: геотекстиль и кокосовое волокно

Несмотря на обширный выбор размеров, именно дренажные трубы 110 в фильтре используются чаще всего при закладке ливневой системы канализации и дренажа. Фильтрующий материал повышает эффективность работы всей системы.

Дренажная труба с перфорацией и фильтром из кокосового волокна

Использование дренажных труб 110 с геотекстильным фильтром или другим вариантом фильтрующего материала позволяет задержать крупный мусор, песчинки и мелкие частицы грязи. Закупив такие изделия для организации дренажной системы, вы существенно снизите скорость внутреннего заиливания и увеличите сроки службы трубопровода.

Для обертывания труб обычно используются специальные полотна, представляющие собой нетканый материал, обладающий гигроскопичными свойствами. Полотна делятся на группы по типу материала, который может быть натуральным или искусственным.

Труба диаметром 110 мм для ливневой канализации с геотекстильным фильтром

Наиболее популярными среди потребителей считаются дренажные трубы в геотекстиле и кокосовом волокне. Геотекстиль при этом в качестве фильтрующего материала обладает пропускной способностью в диапазоне 450-700 мкн. Чаще всего он применяется на глинистых и песчаных почвах. Благодаря отличным эксплуатационным свойствам, эта разновидность покрытия на трубах не подвергается разложению.

Цены дренажных труб с геотекстилем и кокосовым волокном (сравнительная таблица):

Тип фильтра	Диаметр трубы, мм	Вес бухты 50 м, кг	Объем, м³	Цена, руб./пог. м
Геотекстиль	63	13,55	0,49	47
90	20,4	0,96	60
110	24,3	1,41	75
Кокосовое волокно	63	12	0,7	172
90	17,5	1	235
110	28	1,75	276

Согласно данным этой таблицы, стоимость дренажных труб 110 мм в геотекстиле втрое меньше, чем аналогичных изделий в кокосовом волокне. Та же самая тенденция наблюдается в отношении труб с другим размером диаметра при сравнении этих фильтрующих материалов.

Преимущества труб для ливневой канализации в геотекстиле: свойства материала

Цена дренажной трубы 110 мм в геотекстильном фильтре – не единственное преимущество изделий. Этот вариант материала располагает и другими достоинствами:

высокой паровой проницаемостью, способствующей равномерному распределению воздуха и препятствующей развитию вредных микроорганизмов;
стойкостью к скатыванию, повреждению или отслаиванию;
повышенной устойчивостью к воздействию высоких температур;

Дренажная труба с фильтром из геоткани обладает множеством достоинств

низким показателем горючести;
неуязвимостью к воздействию насекомых и других живых организмов, средой обитания которых является почва;
способностью эффективно выполнять свои функции на протяжении длительного срока;
долговечностью.

Какие еще можно купить трубы для ливневой канализации с геотекстилем

Геотекстиль отлично сочетается с любыми разновидностями дренажных труб. Но в комплекте с полимерными изделиями он способен принести максимальное количество преимуществ.

Различные виды гофрированных дренажных труб

Полимерные коммуникации могут изготавливаться из различного сырья:

полипропилена;
поливинилхлорида (трубы с маркировкой ПВХ);
полиэтилена (трубы с маркировкой ПНД и ПВД).

В продаже присутствуют также гладкие, перфорированные и гофрированные трубы. При этом в зависимости от конструкционных особенностей различают дренажные трубы двухслойные и однослойные.

Расценки на двухслойные изделия с перфорацией:

Тип трубы	Диаметр изделия, мм	Бухта, м	Вес бухты, кг	Объем, м³	Цена, руб./пог. м
Двухслойная	90	50	20,4	0,9	135
110	24,3	1,4	150
160	42,9	2,9	215
200	40	44,8	3,2	325

Особенности дренажных гофрированных труб в фильтре геотекстиль 110 мм

Гофрированные изделия имеют неровную ребристую поверхность. Такие трубы выпускаются со специальными отверстиями, выполняющими функцию фильтра. Они прекрасно подходят для организации дренажных систем и ливневой канализации, расположенной под поверхностью почвы.

Если почва содержит большое количество глины, рекомендуется использовать дренажные трубы с фильтром из кокосового волокна

Большинство гофрированных изделий изготавливается с применением поливинилхлорида или полиэтилена низкого давления. Они имеют специальную маркировку, позволяющую быстро ориентироваться в ассортименте.

Например, маркировка на дренажной трубе в фильтре «ДГТ ПНД d110» означает следующее:

ДГТ – дренажная гофрированная труба;
ПНД – полиэтилен низкого давления;
d110 –диаметр изделия в мм.

Если вы намерены для своего строительства купить дренажную трубу, гофрированные изделия могут быть как с фильтром, так и без него. В первом случае средняя стоимость изделия составляет 71 руб./пог.м, во втором – 67 руб./пог.м.

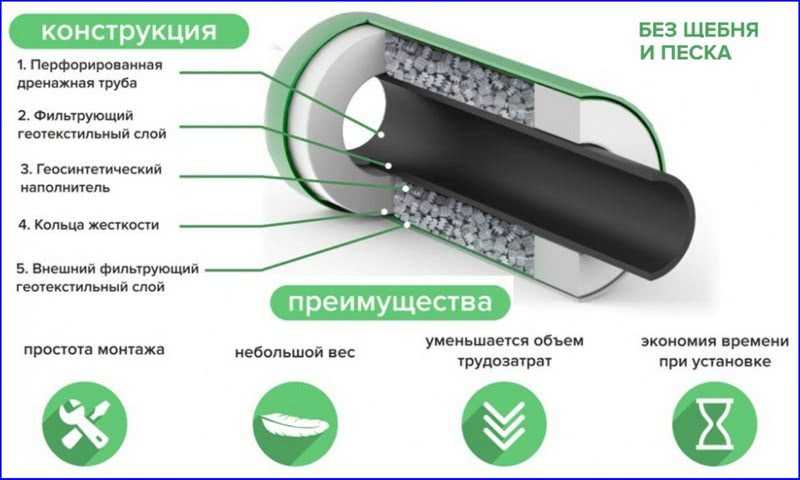

Дрены с пенополистиролом

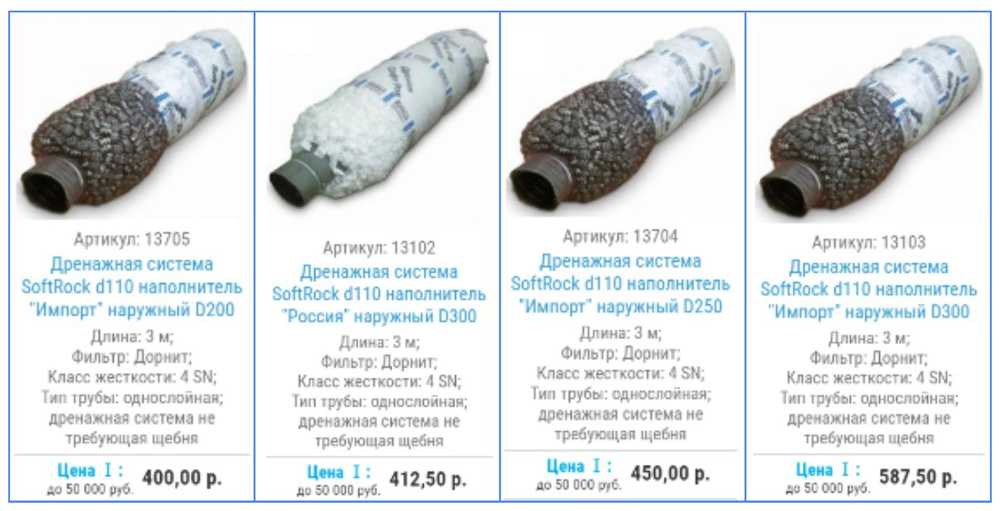

В последнее время стали широко использоваться дренажные трубы, имеющие наполнитель из пенополистирола. Они прекрасно заменяют другие виды полимерных материалов, которые укладывают в щебенку.

Выбирая дренажную трубу с наполнителем, необходимо обратить внимание на следующие моменты:

Протяженность дренажной системы и ее пропускная способность.
Уровень подъема грунтовых вод.
Расположение водосборника.
Величина напора входящей и выходящей воды.
Особенности грунта.

Одним из преимущественных моментов подобных изделий является возможность уменьшения их длины подручными материалами.

Особенности выбора

При выборе труб в фильтре геотекстиль необходимо учитывать:

материал изготовления
технические параметры.

Подбор материала изготовления

Трубы с защитным фильтром из геоткани преимущественно изготавливаются из пластика. Применяются:

полипропилен (ПП);
полиэтилен низкого давления (ПНД);
поливинилхлорид (ПВХ).

Основными преимуществами данного типа материалов являются:

длительный период эксплуатации. При правильном подборе и корректном монтаже пластик может прослужить более 50 лет;
малым весом, что значительно облегчает процессы транспортировки, в том числе и до места установки и укладки;
устойчивостью к химически активным веществам, которые могут содержаться в воде или грунте;
устойчивостью к низким и высоким температурам;
небольшой стоимостью.

Среди недостатков можно выделить возможность деформации при длительном воздействии ультрафиолетовых лучей и сильных перепадов температурного режима.

Дренажные трубы с функцией фильтрации могут быть:

однослойным, то есть изготовленными из одного вида материала и фильтрующей оболочки;

Труба для дренажа из одного материала

двухслойными. Двухслойные производятся из двух видов материалов, как правило, ПНД – внутренний слой и ПВХ – внешний слой.

Труба для дренажа из двух разных материалов и фильтра

Двухслойные трубы отличаются увеличенным запасом прочности и могут использоваться для проведения дренажной системы под дорогами, строениями, автостоянками и иными территориями, отличающимися высоким уровнем нагрузки.

Подбор технических параметров

Следующими параметрами, учитываемыми при выборе труб для дренажной системы, являются:

диаметр, от которого зависит пропускная способность системы. Для организации дренажа на дачном участке рекомендуется использовать трубы диаметром 110 мм, собирающие воду с территории в 5 м. Если требуется обустройство дренажа автостоянки, придорожной территории или любого иного промышленного объекта, то расчет наиболее оптимального диаметра производится профессионалами на основании данных местности и климатической зоны;

Диаметр 110 мм

класс жесткости. Трубы с перфорацией и фильтрующим слоем отличаются по уровню максимально допустимой нагрузки на классы от SN2, которые можно укладывать на глубину до 3 м, до SN 16, предназначенные для монтажа на глубину более 15 м;

Сферы использования труб популярных классов жесткости

вид нанесенной перфорации. Гофрированная труба с геотекстилем может быть перфорирована по всей окружности, по ½ окружности или по 2/3 окружности.

Изделия с полной перфорацией отличаются повышенным уровнем впитывания влаги и преимущественно используются на участках с высоким уровнем расположения грунтовых вод или в районах с большим количеством атмосферных осадков.

Изделия с частичной перфорацией предназначаются для поверхностного осушения участков и в районах с более благоприятным климатом.

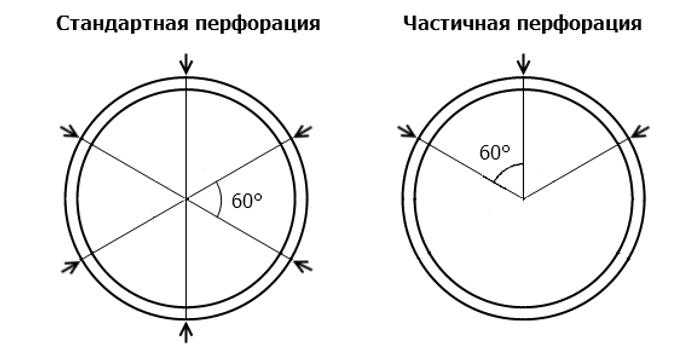

Разновидности нанесенной перфорации

Принцип работы и области применения

Общеизвестна и широко используется система ливневой канализации для сбора воды с больших площадей с твердым покрытием, для этого на территории делают уклон и все сточные воды стекают в желоб, по которому затем отводятся в нужное место.

По аналогичному принципу работают и подземные дренажные трубы, заменяя желоб в системе — они собирают и отводят воду на участках с открытым грунтом. Для реализации процесса водосбора в их оболочке размещен ряд мелких прорезей, занимающих сегмент 120 или 180 градусов, при его верхнем расположении осадки проникают во внутреннюю полость через щели и транспортируются к дренажному колодцу (отправляются за территорию участка).

При работе в системах очистки канализационных стоков трубный дренаж происходит по другому принципу – в трубу подаются стоки, которые очищаются и отправляются в землю на большую глубину. В этом случае сегментная перфорация направлена вниз или прорези размещаются со всех сторон трубной оболочки.

Дренажные системы с использованием трубопроводов широко применяются в следующих сферах народного хозяйства и быта:

При отведении избыточной влаги с земельных участков: спортивных сооружений на открытом грунте (футбольных полей, теннисных кортов), частных территорий вокруг жилых домов.
При осушении заболоченной местности в мелиорации.
В дренажных системах цокольных этажей, подвалов индивидуальных домов и хозяйственных построек при высоком уровне грунтовых вод, ведущих к подтоплению и повышенной влажности в расположенных ниже уровня земли помещениях.
В сельском и подсобном хозяйстве при отведении воды с заболоченных полей.
Для направления глубоко в грунт дождевых вод из дождеприемников и лотков в системах ливневой канализации частных домов и построек различного назначения.
В системах очистки канализационных стоков и серых вод индивидуальных жилых домов и прочих объектов при размещении в полях аэрации.

Рис. 2 Способы использования дрен

Основные правила укладки дренажных труб в геотекстиле

Какой бы прочной ни была геоткань, это всё-таки ткань, и обращаться с ней необходимо очень осторожно. Во время транспортировки и установки таких труб любое незначительное повреждение полотна в будущем может привести к засорам. Иногда для усиления фильтрующего слоя используют дополнительные листы геоткани

Иногда для усиления фильтрующего слоя используют дополнительные листы геоткани

Если вы используйте в качестве насыпного материала гравий, отсыпать поверхность труб следует очень осторожно, при необходимости можно использовать рулонную геоткань в качестве кармана для трубы «подушкой» и гравий. Особенности укладки дренажной системы с использованием труб с геотекстилем:. Особенности укладки дренажной системы с использованием труб с геотекстилем:

Особенности укладки дренажной системы с использованием труб с геотекстилем:

110 труба в геотекстиле – оптимальный вариант для осушения небольших участков в пределах 10 соток.
Трубы обязательно должны укладываться с уклоном в ту сторону, где будет произведён монтаж колодца или септика.
Утрамбовывать отсыпку можно только при условии, если слой уже достиг 30 см.
Для устройства трубопровода с фильтрующими элементами на песчаных почвах необходимо дополнительно использовать рулонный геотекстиль. При монтаже дренажного трубопровода с фильтром в щебневых или глинистых грунтах это можно не делать.

А теперь рассмотрим подробнее процесс укладки 110 трубы с фильтром для обустройства дренажной системы на участке.

Фото Действие

Первый этап – разметка территории

Важно определить самую высокую и самую низкую точку на участке. После того как разведка и разметка произведены, начинается самая тяжёлая работа – копка рва

Важно определить угол уклона труб (для 110 дренажной трубы в фильтре это 2 см на 1 метр), места установки дренажных колодцев (чаще всего в местах поворотов). Важно не забывать, что края её должны быть по возможности ровными и без выступов, чтобы не повредить геоткань на трубах

Важно не забывать, что края её должны быть по возможности ровными и без выступов, чтобы не повредить геоткань на трубах. Траншея выкапывается с запасом 7−10 см с каждой стороны

Траншея выкапывается с запасом 7−10 см с каждой стороны

В местах загибов устанавливаются трубы под фильтрующие колодцы.

На одно траншеи можно засыпать песчаную подушку – примерно 20 см, с сохранением требуемого уклона.

Через каждые 10 м рва необходимо начинать укладку трубы. Это сэкономит ваше время, в случае, если вдруг пойдёт дождь. Если цикл завершать каждые 10 м, то к этому моменту ров уже будет аккуратно засыпан гравием.

Кроме того, если готовая траншея будет слишком долго ждать своего часа, её края осыпятся, и нужно будет начинать всю работу заново. А в траншеях скопится вода.

Сверху трубы аккуратно засыпаются гравием или щебнем. Чаще всего используется гравий двух фракций: 20−40 или 40−70.

Иногда в канаву с дренажной трубой прокладывают ещё дополнительный слив для «ливнёвки» (отмечен стрелкой).

В конце дренажной трубы обустраиваем сливной колодец из асбестоцементных колец. В нашем случае это три кольца шириной 80 см.

Если вы используете дренажные трубы с частичной перфорацией, то в этом случае перфорационные отверстия должны смотреть вниз.

Сама укладка труб начинается от дренажного колодца. Для обеспечения необходимой герметичности стыков труб следует применять соответствующие фитинги. И вот, наконец, дренаж заработал!
