Таблица КПД современных солнечных батарей
Степень соответствия удовлетворению потребностей при использовании солнечных модулей определяет отношение отдаваемой к подводимой мощности. Параметр включает в себя затраты на преобразование энергии, его средний показатель составляет 16-21 %. Именно такое количество электричества модуль получает от солнечных лучей, попадающих на фотоэлектрические элементы.
Все модели панелей имеют коэффициент полезного действия от 4,5 % до 26 %. Такая разница между преобразованием и передачей энергии обуславливается различием между материалами и конструкциями при изготовлении пластин. На характеристики в отношении передачи и преобразования солнечной энергии также влияет:
- мощность излучения солнца. При понижении активности светила интенсивность панелей понижается. Чтобы модули снабжали владельцев электричеством ночью, в них интегрируют специальные аккумуляторы-накопители;
- температура. Нагрев фотоэлектрических преобразователей снижает их способность превращать энергию в ток. Панели с встроенными охлаждающими приборами являются продуктивнее. Поэтому при температуре воздуха -15 градусов и солнечной погоде, КПД преобразователей выше, чем летом при температуре воздуха +28 — +32 градуса;
- угол наклона панели. Для обеспечения максимально высокого КПД конструкцию панели нужно направить строго под попадание лучей солнца. Самыми производительные модели, уровень наклона которых регулируется относительно расположения светила;
- климатические условия. На практике доказано, что у владельцев фотоэлектрических преобразователей, проживающих в регионах с пасмурной дождливой погодой, показатель КПД панелей ниже.
Коэффициент полезного действия солнечных преобразователей во многом зависит от типа самородного элемента-кремния. Аппараты на основе этого материала отличаются методом изготовления и КПД.
| Вид панели | КПД | Описание |
| Монокристаллические | 15%-25% | Аппараты, которые являются самыми производительными и долговечными. Из-за высокой структурированности материала имеют высокую цену. |
| Поликристаллические и полимерные | 11%-19% | Модули, которым для хорошей производительности нужна большая площадь, чем монокристаллическим. Имеют неоднородную внешнюю конструкцию, которую можно исправить при помощи просветляющих покрытий. |
| Тонкопленочные | 5% -10% | Аппараты отличаются простотой в изготовлении и низкой ценой. В процессе эксплуатации показатели КПД этих модулей снижаются. |
Солнечная батарея своими руками – как сделать, собрать и изготовить?
Отходя от самодельных вариантов мы уделим внимание уже более серьёзным вещам. Сейчас мы поговорим о том, как правильно собрать и изготовить настоящую солнечную батарею своими руками. Да – такое тоже возможно
И хочется вас уверить – она будет не хуже покупных аналогов
Да – такое тоже возможно. И хочется вас уверить – она будет не хуже покупных аналогов.
Для начала стоит сказать, что, вероятно, вы не сможете найти на свободном рынке сами настоящие кремниевые панели, которые используются в полноценных солнечных батареях. Да и стоит они будут дорого. Мы же будем собирать нашу солнечную батарею из монокристаллических панелей – варианте более дешёвом, но отлично показывающим себя в плане выработки электрической энергии. Тем более что монокристаллические панели легко найти и стоят они достаточно недорого. Они бывают разных размеров. Самый популярный и ходовой вариант – 3х6 дюймов, который вырабатывает 0,5В в эквиваленте. Таких нам будет достаточно. В зависимости от ваших финансов вы можете купить их хоть 100-200 штук, но сегодня мы соберём вариант, которого хватит на то, чтобы запитать небольшие аккумуляторы, лампочки и прочие небольшие электронные элементы.
Выбор фотоэлементов
Как мы утверждали выше – мы выбрали монокристаллическую основу. Найти её можно где угодно. Самое популярное место, где её продают в гигантских количествах – это торговые площадки Amazon или Ebay.
Главное помните, что там очень легко нарваться на недобросовестных продавцов, так что покупайте только у тех людей, у кого достаточно высокий рейтинг. Если у продавца хороший рейтинг, то вы будете уверены, что ваши панели дойдут до вас хорошо запакованные, не битые и в том количестве, в котором вы заказывали.
Выбор места (система ориентации), проектирование и материалы
После того, как вы дождётесь вашу посылку с основными фотоэлементами, вы должны хорошо выбрать место для установки вашей солнечной батареи. Ведь вам нужно будет, чтобы она работала на 100% мощности, не так ли? Профессионалы в этом деле советуют проводить установку в то место, где солнечная батарея будет направлена чуть ниже небесного зенита и смотреть в сторону Запада-Востока. Это позволит практически весь день “ловить” солнечный свет.
Изготовление каркаса солнечной батареи
Для начала вам требуется изготовить основание солнечной батареи. Оно может быть деревянное, пластиковое или алюминиевое. Лучше всего себя показывает дерево и пластик. Оно должно быть достаточного размера, чтобы в ряд поместить все ваши фотоэлементы, но при этом они не должны будут болтаться внутри всей конструкции.
После того, как вы собрали основание солнечной батареи вам потребуется просверлить множество отверстий на его поверхности для будущего выведения проводников в единую систему.
Кстати не забудьте, что всё основание требуется сверху закрыть оргстеклом для защиты ваших элементов от погодных условий.
Пайка элементов и подключение
После того, как ваше основание будет готово вы можете размещать ваши элементы на его поверхности. Фотоэлементы размещаете вдоль всей конструкции проводниками вниз (просовываете их в наши просверленные отверстия).
Затем их требуется спаять между собой. В интернете есть множество схем, по которым происходит пайка фотоэлементов. Главное – соединить их в своеобразную единую систему для того, чтобы они все вместе могли собирать полученную энергию и направлять её в конденсатор.
Последним шагом будет припайка “выводного” провода, который будет подключён к конденсатору и выводить в него получаемую энергию.
Монтаж
Это финальный шаг. После того как вы убедитесь в том, что все элементы собраны верно, сидят плотно и не болтаются, хорошо закрыты оргстеклом – можно приступать к монтажу. В плане монтажа солнечную батарею лучше крепить на прочное основание. Отлично подойдёт металлический каркас, укреплённый строительными шурупами. На нём солнечные панели будут сидеть прочно, не шататься и не поддаваться никаким погодным условиям.
На этом всё! Что мы имеем в итоге? Если вы сделали солнечную батарею, состоящую из 30-50 фотоэлементов, то этого будет вполне достаточно для того, чтобы быстро зарядить ваш мобильный телефон или зажечь небольшую бытовую лампочку, т.е. у вас на выходе получилось полноценное самодельное зарядное устройство для зарядки аккумулятора телефона, уличного дачного светильника, либо небольшого садового фонарика. Если же вы сделали солнечную панель, к примеру, в 100-200 фотоэлементов, то тут уже может идти речь о “запитке” некоторых бытовых приборов, например, кипятильника для нагрева воды. В любом случае – такая панель будет дешевле покупных аналогов и сохранит вам деньги.
Шаг 3: Выбор панелей
О том как правильно выбирать солнечных батарей в блоге магазина MyWatt есть отдельная статья, поэтому останавливаться на этом долго не будем. Рассматривать будем только монокристаллические или поликристаллические, а аморфные и прочие тонкопленочные панели рассматривать не будем, в виду их быстрой деградации – потери мощности.
Основные отличия моно и поли:
Монокристаллические панели дороже и эффективнее, чем поликристаллические панели. Но в целом эффективность отличается незначительно, она зависит не только от типа ячейки, но и от качества самих ячеек и добросовестности производителя.
Характеристики солнечных панелей, как правило, приводятся к стандартным условиям испытаний (STC):
- освещенность = 1 кВт/м2;
- воздушная масса (AM) – 1,5;
- температура – 25°C.
Как самостоятельно рассчитать мощность солнечных батарей?
Мощность солнечных батарей должна выбираться таким образом, чтобы потребляемая мощность нашими электроприборами, была восполнена обратно. Иными словами – сколько взяли, столько и нужно отдать + потери на преобразование, а также собственное потребления инвертора с контроллером заряда.
В связи с тем, что солнечный свет в течение дня поступает непостоянно и с разной интенсивностью, нельзя знать сколько выработает та или иная панель сегодня, но исходя их статистических данных это можно предположить достаточно точно.
Например, для средней полосы России в летнее время хорошим показателем считается если каждый 1 Ватт солнечной батареи выработал 6Вт*ч за световой день, но если рассматривать пасмурный, дождливый день этот показатель может быть в несколько раз меньше, поэтому при расчетах учтем этот факт и вместо 6Вт*ч, подставим 3Вт*ч.
Итак, наше потребление в Ватт-часах, с учетом КПД составило 32,5Ач * 12В = 390Вт*ч, разделим на 3Вт*ч и получим мощность солнечной батареи 130Вт, если у Вас получается не целое число – округляйте вверх.
Зимой и в весенне – осенний период запас по мощности требуется делать значительно больше, поскольку световой день короче – солнце находится над горизонтом меньше времени.
Индикаторные LED
Индикаторные светодиоды, в свою очередь, можно разбить на несколько групп.
1. DIP светодиоды
Светодиоды этого типа представляют собой светоизлучающий кристалл в выводном корпусе, часто с выпуклой линзой. Типы корпусов: цилиндрические, диаметром 3, 4, 5, 8, 10… мм, и прямоугольные.
Выпускаются в очень широком диапазоне цветов – вплоть до ИК и УФ диапазонов. Могут быть как одноцветными, так и многоцветными (когда в одном корпусе сосредоточено несколько кристаллов разных цветов), — например, RGB.
Одним из недостатков этих LED можно отметить невысокий угол рассеяния светового потока: обычно не более 60⁰.
2. Super Flux “Piranha”
Конструктивно светодиоды Пиранья представляют собой сверхъяркие светодиоды в прямоугольном корпусе с четырьмя выводами. Такая конструкция позволяет надежно закрепить светодиод на плате.
Доступные разновидности: красный, зеленый, синий и три белых (различаются температурой свечения). Выпускаются в корпусах с линзой (3 и 5 мм) и без нее. Угол рассеяния варьируется в пределах от 40⁰ до 120⁰.
Область применения Piranha – подсветка автомобильных приборов, дневных ходовых огней, рекламных вывесок и т.д.
3. Straw Hat
Наряду с Piranha, большим углом рассеяния светового потока обладают светодиоды типа Straw Hat («соломенная шляпа»). Внешне они напоминают обычные цилиндрические двухвыводныне LED, но с меньшей высотой и увеличенным радиусом линзы, за что и получили свое название.
Излучающий кристалл в этих светодиодах расположен ближе к передней стенке линзы (не забудьте почитать про назначение линзы для светодиода), благодаря чему достигается угол рассеяния порядка 100-140⁰.
Выпускаются красные, синие, зеленые, желтые и белые LED. Благодаря способности создавать ненаправленное излучение, могут использоваться в декоративных целях, в качестве замены ламп аварийной тревоги и других местах, где требуется равномерная подсветка с низким энергопотреблением.
4. SMD светодиоды
Кроме выводных LED, выпускаются светодиоды типа SMD. Сюда следует отнести сверхъяркие цветные и белые светодиоды мощностью около 0.1 Вт в корпусе для поверхностного монтажа. Размеры корпусов обычно стандартные для любых элементов типа SMD: 0603, 0805, 1210 и т.д., где маркировка обозначает длину и ширину в сотых долях дюйма или в миллиметрах. При этом существуют как разновидности с выпуклой линзой, так и без нее.
Благодаря простоте монтажа, на основе этих LED выпускаются светодиодные ленты. Например, широкую известность в этой области приобрел светодиод Cree SMD 3528.

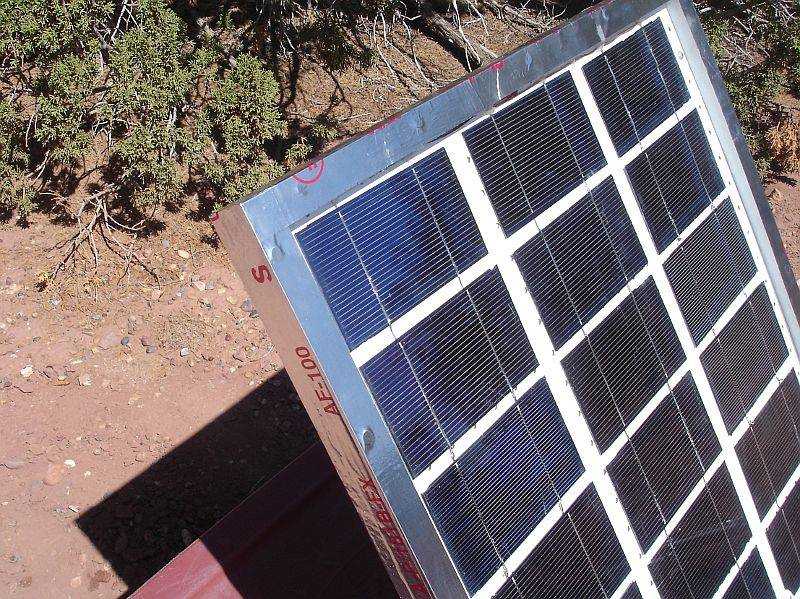

Как собрать солнечную батарею своими руками
Сборка корпуса солнечной батареи
Сборка солнечных батарей, а именно, корпуса может выполняться в разных вариантах. В первом случае ее можно сделать из фанерных листов и деревянных реек, поэтому такой монтаж не представляет особой сложности. Конструкции выпиливаются по размерам, а затем соединяются между собой саморезами. Все стыки и швы предварительно промазываются герметиком. Все деревянные части покрываются краской или специальными защитными составами. Дальнейшие работы проводятся только после полного высыхания конструкции.
Немного сложнее изготовить солнечную батарею из алюминиевого уголка. В этом случае сборка каркаса происходит в следующем порядке:
- Сборка из уголка прямоугольного каркаса.
- В каждом углу конструкции сверлятся отверстия под крепления.
- Внутренняя часть профиля по всему периметру покрывается силиконовым герметиком.
- Внутрь каркаса на обработанные места укладывается текстолит или оргстекло, вырезанные по размеру. Их нужно как можно плотнее прижать к уголкам.
- Внутри корпуса лист прозрачного материала фиксируется крепежными уголками, установленными по углам.
- Дальнейшие работы проводятся после полного высыхания герметика. Предварительно, все внутренние поверхности протираются от пыли и загрязнений.
Пайка проводов и соединение фотоэлементов
Все элементы для солнечных батарей отличаются повышенной хрупкостью и требуют аккуратного обращения. Перед началом пайки они протираются, чтобы поверхность была идеально чистой. Элементы с припаянными проводниками все равно следует проверить и устранить обнаруженные недостатки.
На каждой фотопластинке имеются контакты с различной полярностью. Вначале проводники припаиваются к ним, а уже потом соединяются между собой.
При использовании шин вместо проводов, необходимо учитывать следующие особенности:
- Шины размечаются и разрезаются на требуемое количество полосок.
- Контакты пластин протираются спиртом, после чего на них наносится тонкий слой флюса, с одной стороны.
- Шина прикладывается по всей длине контакта, после чего по ней нужно провести разогретым паяльником.
- Пластина переворачивается, и такая же операция повторяется на другой стороне.
Паяльник во время монтажа нельзя сильно прижимать к пластине, иначе она может лопнуть. На лицевой стороне после пайки не должно оставаться неровностей. Если они остались, нужно еще раз пройти паяльником по шву.
Чтобы не ошибиться с размещением пластин, перед тем как их собирать, на поверхность листа рекомендуется нанести разметку с учетом всех размеров и зазоров. После этого фотоэлементы укладываются на свои места. Затем контакты панелей соединяются между собой с обязательным соблюдением полярности.
Нанесение герметизирующего слоя
Перед тем как самому герметизировать конструкцию, нужно выполнить тестирование и проверить солнечные батареи на работоспособность. Она выносится на солнце, после чего на выводах шин замеряется напряжение. Если оно в пределах нормы, можно приступать к нанесению герметика.
Один из наиболее подходящих вариантов предполагает следующие действия:
- Силиконовый герметик наносится на самодельные солнечные батареи капельками по краям корпуса и между пластинами. После этого края фотоэлементов аккуратно прижимаются к прозрачному основанию и должны прилегать к нему как можно плотнее.
- На каждый край пластинок укладывается небольшой груз, после чего герметик полностью высыхает, а фотоэлементы надежно фиксируются.
- В самом конце аккуратно промазываются края рамки и все стыки между пластинами. На данном этапе герметиком покрывается все, кроме самих пластинок, он не должен попасть на их оборотную сторону.
Окончательная сборка солнечной панели
После всех операций остается лишь полностью собрать солнечную батарею в домашних условиях.
В этом случае порядок действий будет следующий:
- В боковой части корпуса устанавливается соединительный разъем, к которому подключаются диоды Шоттки.
- С лицевой стороны вся сборка пластинок солнечной батареи закрывается прозрачным защитным экраном и герметизируется, чтобы исключить попадание влаги внутрь конструкции.
- Для обработки лицевой стороны рекомендуется использовать специальный лак, например, PLASTIK-71.
- После сборки выполняется окончательная проверка, после чего солнечная батарея из подручных средств сделанная своими руками может устанавливаться на свое место.
Как правильно паять многожильные и одножильные провода паяльником
Как сделать солнечную батарею своими руками
Производство солнечных батарей
Солнечная электростанция (СЭС)
Установка солнечных батарей
Принцип работы солнечной батареи

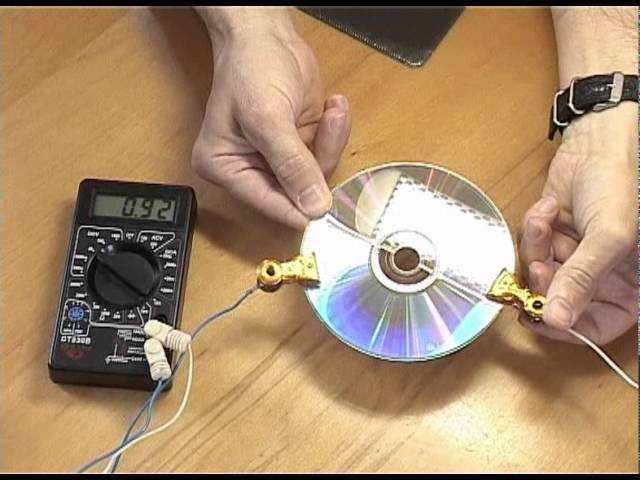

Как из диска сделать солнечную линзу
Как вы уже поняли, чтобы использовать CD для получения электричества, нужно придать ему форму вогнутой линзы. Возможно ли это? Конечно, ведь диски сделаны из пластика, а он поддаётся деформации.
Чтобы деформировать CD в изогнутую форму, потребуется пластиковая круглая пластина диаметром меньше, чем сам диск. Отлично подойдут винтовые крышки от майонезных банок Сделайте в центре крышки отверстие и приготовьте винт и кусочек винной пробки. А теперь завинтите крепёж в крышку через диск, используя пробку как шайбу. После нескольких вращений винт начнёт прижимать диск к крышке и слегка деформировать его, превращая в линзу.Не нужно слишком туго заворачивать – ваша цель добиться пучка отражения, а не сломать диск Если всё сделано правильно, CD уже будет давать солнечный «зайчик» совсем другой формы и интенсивности. Таким направленным пучком можно даже подпалить пластик
Вы можете смастерить солнечные батареи своими руками. Благодаря этой инструкции, можно прямо на кухне с помощью материалов из строительного магазина изготовить фотогальваническую батарею небольшой мощности, в которой вместо кремния используется оксид цинка. Процесс изготовления займет около 2 часов.
Изготовление солнечных батарей
Шаг 1. Необходимые материалы
• Отрезок медной полосы (можно купить в строительном магазине)
• Прозрачная коробочка от компакт-диска
• Пищевая сода или поваренная соль
• Ножницы по металлу для нарезания медной полосы
Шаг 2. Как подготовить медь
Сначала нужно отрезать кусок медной полосы, по величине приблизительно равный размеру конфорки электроплиты.
Вымойте руки, чтобы на них не осталось грязи и жира. Затем промойте металлическую пластину мылом или чистящим средством. Зачистите ее поверхность наждачной бумагой или щеткой по металлу, так вы удалите серу и продукты, появляющиеся при коррозии.
Положите очищенную и высушенную медную пластину на конфорку и включите плиту на максимум.
Шаг 3. Прокаливаем медь
Прокаливайте медь на протяжении минимум 30 минут. При нагревании на поверхности образуется черный слой оксида. Но это не то, что нам нужно.
Черный налет сначала отслаивается, позволяя увидеть, что поверхность меди покрыта красными, оранжевыми, розовыми и пурпурными переливами.
После того, как конфорка раскалиться докрасна, переливы исчезнут и пластина полностью покроется слоем черного оксида меди. Прокаливайте ее еще 30 минут, чтобы слой стал толще
Это важно, так как толстый слой лучше отслаивается
Через 30 минут отключите конфорку и оставьте на ней пластину, чтобы она медленно остыла. Если медь охладить слишком быстро, то верхний слой оксида не отделится от основы.
Шаг 4. Подготовьте прокаленную медную пластину
После остывания пластины до комнатной температуры (процесс занимает около 20 минут), большая часть черного оксида отслоится. Остатки оксида можно смыть под проточной водой, слегка протирая поверхность руками. Не поддавайтесь соблазну, с усилием поскрести или согнуть ее. В результате таких действий может повредиться хрупкий слой красного оксида меди, без которого аккумулирующее устройство работать не будет.
После очистки конструкция должна выглядеть так, как на фото
Шаг 5. Соберите батарею
Отрежьте еще один кусочек медной полосы. К каждой пластине припаяйте по проводу и заизолируйте места спаивания клеем. Приклейте их, как это изображено на фото.
Шаг 6. Герметизируйте и наполните батарею
Герметизируйте коробочку от компакт-диска и заполните ее водным раствором пищевой соды (или поваренной соли).

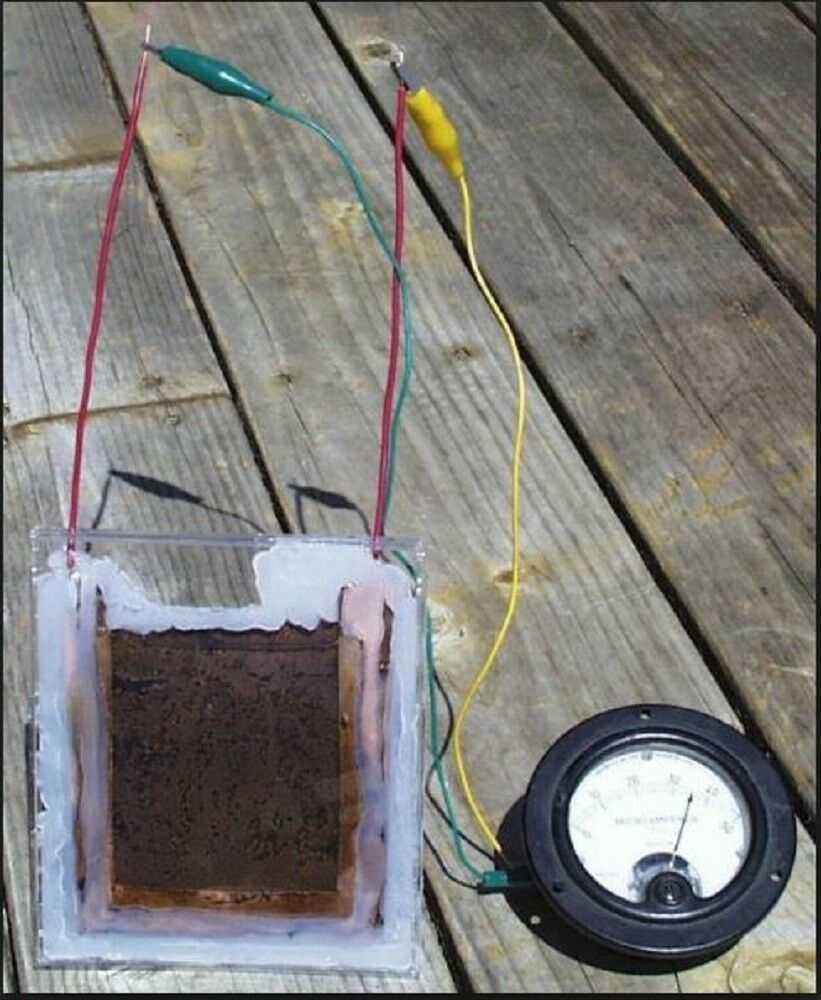

Шаг 7. Испытайте батарею
Обеспечьте попадание на нее солнечных лучей и протестируйте.
Примечание по поводу мощности: мое устройство обеспечило силу тока 58 микроампер при напряжении 0,1 вольт.
Не стоит рассчитывать, что с помощью такого приспособления удастся запитать яркую лампу или зарядить аккумулятор какого-то устройства.
Ее можно использовать в качестве оптического датчика или фотометра. Чтобы обеспечить электроэнергией дом с помощью такой аккумуляторной системы, ее площадь должна составлять несколько гектаров.
Вот так я сделал батареи легко и с минимальными затратами. Буду рад комментариям.
-
Какая видеокарта на acer aspire
-
Способность процессора выполнять набор машинных кодов это
-
Msi u100 замена процессора
-
Материнская плата dell optiplex 390 какие процессоры поддерживает
- Как разобрать системный блок acer aspire
Включение светодиода
Светодиод — это устройство, которое производит фотоны (свет), пропуская через себя определенное количество электронов. Ток не является произвольным понятием, и все параметры должны быть определены с использованием фундаментальных математических процедур. Следующий эксперимент совершенно безопасен и объясняет некоторые фундаментальные электронные концепции:
- Правильная полярность электрического напряжения
- Ограничение тока
- Непрерывность цепи
Итак, нам понадобятся следующие материалы:
- Батарея 4,5 В
- Резистор 180 Ом
- Красный светодиод
- Три соединительных провода с крокодилами
Как вы можете видеть на предыдущей картинке, выполняются следующие подключения:
- Подключите красный кабель между положительным полюсом батареи и одним концом резистора (последний не поляризован).
- Подключите оранжевый кабель между другим концом резистора и анодом светодиода (его можно узнать по закругленной части основания корпуса).
- Подсоедините черный кабель между катодом светодиода (его можно узнать по плоской части основания корпуса) и отрицательным полюсом батареи.
Светодиод загорится сразу с нормальной яркостью, если соединения выполнены правильно. Если направление батареи или светодиода изменено на противоположное, он не загорится. Теперь удалите резистор и соедините два свободных провода вместе. Удаление этого компонента вызывает огромный поток электронов к светодиоду без каких-либо ограничений. Питание схемы, на практике, приводит к перегоранию светодиода, который можно выбросить. В следующей статье вы узнаете, как выбрать правильное значение сопротивления. Целью этого первого теста является постепенное приближение к электрическому току и понимание направления потока электронов. Эта система полностью совместима с системой воды, поэтому вы можете представить себе путь, по которому следуют электроны, как эквивалент гидравлической цепи, состоящей из труб, соединений, узких мест и других элементов.
Сборка
Секции укладываются на стекло подложкой кверху и спаиваются между собой и диодами согласно выбранной схеме последовательно-параллельного подключения. Для фиксации фотоэлементов на месте, а также закрепления проводников и диодов можно использовать прозрачный термоклей или бескислотный уксусный герметик.
Не используйте кислотные (легко отличимые по уксусному запаху) герметики – их использование в закрытом объеме приведет к быстрой коррозии пайки!
После того, как все фотоэлементы размещены, закреплены и спаяны, к выводам припаивается более толстый силовой провод – в нашем случае будет достаточно сечения 1,5 мм2. Он пропускается через отверстие в рамке, которую проще всего сделать из пропитанной олифой деревянной рейки. Метод закрепления стекла в рамке может быть различным:
- Укладка в паз с последующим закреплением штапиком (наподобие тому, как это делается в оконных рамах);
- Размещение между двумя рамками с последующей их стяжкой саморезами;
В любом случае, учитывая склонность дерева «дышать», нужно применять при укладе стекла незатвердевающий герметик.
Вместо дерева можно использовать более совершенные материалы при их доступности: алюминиевый уголок, металлопрофиль, использующийся при изготовлении стеклопакетов и так далее.
Стыки конструкции рамки, а также место вывода проводов необходимо дополнительно залить герметиком. После вторичной проверки всех соединений залейте фотоэлементы прозрачным лаком, чтобы полностью загерметизировать и скрепить сборку. После высыхания лака к рамке можно прикрепить заднюю стенку из любого подходящего материала, желательно из полимера наподобие поликарбоната. Пространство между стенкой и залитыми фотоэлементами лучше всего залить доступным компаундом, например – эпоксидной смолой.
Крепить получившуюся батарею, учитывая ее достаточно большую массу, необходимо как минимум в четырех углах рамки. Лучший способ усиления конструкции – собрать вторую рамку из стального уголка таким образом, чтобы солнечная панель достаточно плотно встала в нее, а затем саморезами скрепить их по периметру. Такую конструкцию можно спокойно будет размещать на крыше, стене или наклонной стойке в зависимости от того, как Вы планируете использовать солнечную батарею.
Наиболее оптимальный вариант стационарного размещения батареи – горизонтальный или с небольшим уклоном для стока осадков. В этом случае «электростанция» будет иметь максимальный КПД в полдень, когда влияние погоды и посторонних помех на мощность падающего солнечного излучения минимально. Максимальную токоотдачу в течение длительного времени можно обеспечить, предусмотрев возможность наклона панели вдоль хода солнца хотя бы вручную.
Применение
Гелиосистемы применяют для обеспечения электричеством предприятий, отелей, больничных комплексов, дачных поселков, деревень, которые расположены на значительном удалении от ЛЭП либо испытывающих частые перебои со светом. Устройства, работающие на фотоэлементах можно встретить на суднах и поездах.
Гелиосистемы могут выступать вспомогательным и самостоятельным прибором для производства энергии. Их можно подключать совместно с магистральной сетью, ветровым, твердотельным и жидкостным генератором. При одновременном подключении магистрального электричества и установки на фотоэлементах, в первую очередь расходуется ток от фотоэлементов. Если его недостаточно, система начинает отбирать электроэнергию из магистральной сети. Но если произойдет отключение магистрального электричества. Электроэнергия от гелиосистемы также перестанет поступать.
Кроме получения электроэнергии, естественный свет используют для обогрева зданий. В этом случае устанавливают солнечные коллекторы. Их мощностей хватает для нагрева воды до 200 С, а стоимость системы сравнима с ценой не самого качественного электрического водонагревателя, который потребляет огромное количество электричества, а нагревает от силы до 98-100 С. Преимущества коллекторов по сравнению с иными системами неоспорима:
- работают на бесплатной энергии
- экологически чистые
- не требуют тщательного ухода
- безопасные
- мощные
- сравнительно не дорогие
Сборка
При первой сборке лучше воспользоваться заготовленной разметочной подложкой, помогающей расположить ровно элементы друг от друга. Основу выполняем из фанеры с обязательным маркированием уголков конструкции. После пайки на элемент батареи с обратной стороны крепим кусок ленты для монтажа, и таким образом их переносим. Герметизации подвергаются исключительно соединительные части.
Дальнейшие действия выглядят следующим образом:
- Выложите элементы на поверхность стекла.
- Между элементами оставьте расстояние и прижмите их грузами.
- Пайку сделайте по электрической схеме, то есть «Плюсовые» дорожки размещаются на лицевой стороне, а «минусовые» дорожки — на обратной стороне.
- Аккуратно припаяйте серебряные контакты.
- Соедините по этому принципу все элементы. В крайних элементах контакты выводят на шину «плюс» и «минус».
Рекомендуется также поставить «среднюю» точку, с двумя дополнительными шунтирующими диодами. Клемму устанавливают с внешней стороны нашей рамы. В качестве выводящих проводов можно использовать акустический кабель в изоляции. Все провода прочно фиксируются силиконом.
Грамотная конструкция системы позволит обеспечить необходимую мощность батареи. При расчете конструкции учитывают, что для изготовления одной солнечной батареи всегда берут солнечные модули только одного размера, так как в системе максимальный ток ограничен током самого малого элемента.
Стандартные расчеты показывают, что в солнечный день получают с 1 метра панели около 120 Вт мощности. Конечно, такая мощность не даст необходимого напряжения даже для компьютера. Но уже панель в 10 метров даст 1 кВт энергии и обеспечит энергией работу основных приборов дома: светильников, телевизора, холодильника и компьютера. Для обычной семьи из 4 человек необходимо в месяц около 300 кВт, поэтому система, установленная оптимально с южной стороны, размером 20 метров обеспечит семейные потребности в электроэнергии
С целью оптимизации потребления энергии для освещения важно использовать в доме лампочки переменного тока — светодиодные и люминесцентные
