Дымоход для газового котла в частном доме: основные требования к монтажу

Общие критерии

Совокупные требования к дымоходным трубам для газовых котлов таковы:

1. Участки конструкции должны иметь уклон не более 30 градусов.
2. Предельная длина любого ответвления в сторону – 1 м.
3. Отсутствие уступов и поперечных сечений.
4. Предельное число колен – 3.
5. Разрешённый радиус закруглённой части не уступает диаметру задействованной трубы для устранения дыма.
6. Наличие ревизионного люка на поворотах. Через него сбрасывается конденсат, и очищается система.
7. Если форма дымохода прямоугольная, то одна его сторона должна по ширине вдвое превосходить вторую сторону, т.е не допускается вытянутая конфигурация изделия.
8. Обустройство капельника и ревизии в нижней части трубы.
9. Исключены любые прогибы составляющих конструкции.
10. Если дымоотвод увеличивается, одно конструкционное звено нанизывается на второе хотя бы на половину диаметра трубы.
11. Отсутствие зазоров между компонентами конструкции.
12. Не допускаются стыки в тех местах, где труба проходит перегородки и перекрытия. Здесь должна быть мощная теплоизоляция.
13. Все составляющие системы соединяются очень плотно.
14. Минимальной возможный наклон трубы по отношению к котлу составляет 0,01 градуса.
15. Отсутствие неровностей и шероховатостей на внутренних стенках трубы.
16. Горизонтальные элементы дымохода должны иметь общую длину не более 3 м для возводящихся строений и 6 м для построенных домов.
17. Минимальная дистанция, отделяющая трубу от поверхностей из легко загорающихся материалов, составляет 25 см, из невоспламеняющихся – 5 см.

Отдельным вопросом является высота установки дымовой трубы по отношению к коньковому элементу кровли. Здесь есть такие варианты:

1. При наличии горизонтального отдаления от конька более 3 м труба ставится выше абстрактной линии, проложенной вниз от него к горизонту под уклоном в 10 градусов.
2. При нахождении дымохода в 1,5 – 3 м от конька, труба располагается на одном уровне с ним (коньком).
3. При показателях горизонтального отдаления не более 1,5 м, трубу необходимо ставить минимум в 50 см от конька.

Дымоотвод должен превосходить прилегающую зону крыши минимум на полметра. При наличии плоской кровли этот параметр развивается до 2 м.

Из какого материала

Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.

Кирпичный дымоход

Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.

Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы

Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста

При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:

• Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
• Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
• Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.

Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.

Нержавеющая сталь — одностенные трубы и сендвич

Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.

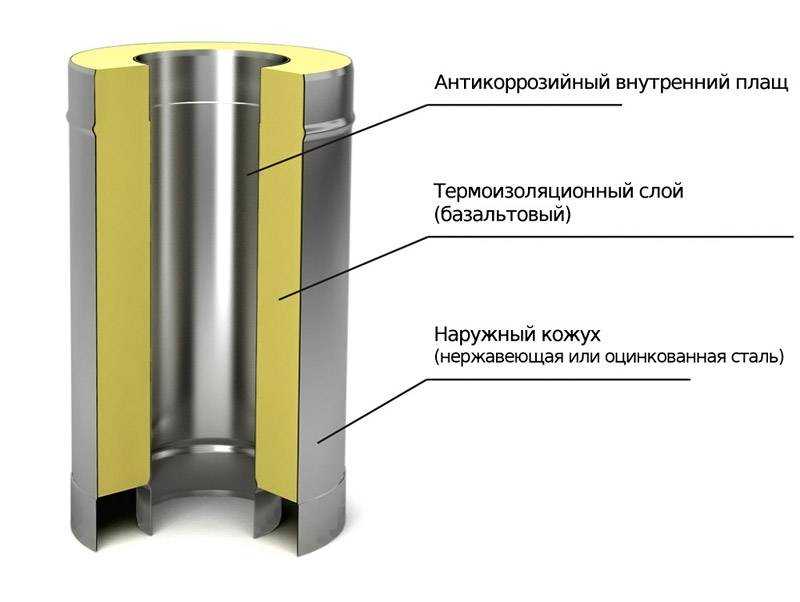

Строение сендвич-трубы

Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.

Из какого материала лучше выбирать дымоход?

Материалов, используемых в производстве дымоходов для частных домов на сегодняшний день существует множество

Но так как нам нужен надежный дымоход конкретно для газового котла, при выборе стоит обратить внимание на следующие критерии:

• Нужно выбирать такой материал, который будет устойчив к различным внешним факторам, например, огню, влаге, различным кислотам, которые могут выделяться в процессе горения;
• Газопроницаемость должна быть равна нулю – это один из важнейших критериев выбора при покупке дымохода для газового котла;
• Вес материала: лучше всего подбирать те варианты, которые не окажут воздействия на стены и фундамент дома.

Под вышеописанные критерии наиболее всего подходит дымоход из кислотостойкой нержавеющей стали – отвечает, как по критериям прочности, так и легкости конструкции.

 Остановимся подробнее на каждом из представленных сегодня на рынке материалах.

Дымоход из нержавейки

Как мы выяснили, данный вид материала является наиболее удачным решением для газового котла. Нержавеющая сталь устойчива к различного рода внешним факторам, при этом обеспечивая хороший уровень тяги. При желании такого вида дымоход можно без проблем установить и своими силами, так как он имеет совсем небольшой вес. Помимо этих плюсов у стального дымохода также есть еще одно неоспоримое достоинство – долгий срок службы. При правильной эксплуатации такой дымоотвод способен прослужить до 15 лет.

Также встречаются дымоходы из оцинкованной стали, которые во многом уступают предыдущим. Главным образом отличие заключается в устойчивости к горячим и влажным испарениям с повышенной кислотностью – оцинкованная сталь быстро разрушается под таким воздействием, а значит замена потребуется намного быстрее.

Дымоход из керамики

Безусловные лидеры среди дымоотводов по сроку службы – способны прослужить до 30 лет. Встречаются также модели с внешним стальным контуром европейского производства.

Конструкция обладает и серьезными недостатками: внушительный вес подойдет далеко не всем строениям, а также такой дымоход нужно устанавливать строго вертикально для формирования максимального уровня тяги, что также реально осуществить не во всех случаях.

Коаксиальный дымоход

Одна из наиболее современных версий дымоотводов. Обладает высокой эффективностью и уровнем безопасности, но и достаточно высокой стоимостью.

Такой дымоход для газового котла за счет своей конструкции с помощью двух труб сразу и берет воздух для процесса горения, и выдувает дым. Такие дымоходы обязательны при установке котла с закрытой камерой сгорания, но, как уже было сказано, их трудно отнести к бюджетному ценовому сегменту.

Дымоход из кирпича

Одна из наиболее неподходящих конструкций для такого рода оборудования, как газовый котел, так как довольно сложна в монтаже, недолговечна и требует регулярного обслуживания.

Существует версия с стальным корпусом внутри, то есть с так называемым «гильзованием», позволяющая достичь лучшей тяги. Такой вариант подойдет тем, кто устанавливает газовый котел в дом, где давно был установлен кирпичный дымоход. Таким образом, кирпичные стенки будут выполнять защитные функции, в то время как основная задача по созданию тяги ляжет на внутреннюю часть из нержавеющей стали.

Асбоцементная труба в качестве дымохода

Также относится к неэффективным решениям, так как обладает небольшим сроком эксплуатации, сложностью монтажа и установки и при длительном использовании асбоцементный материал может вызвать возгорание или взрыв. Асбоцементные трубы на сегодняшний день используются редко неслучайно – на рынке представлен большой выбор намного более безопасных и надежных моделей, не вызывающих беспокойство по поводу срока их службы.

Как правильно выбрать дымоход

Стоит отметить, что единого правильного варианта конструкции дымохода не существует, ведь каждая из моделей имеет свои отличительные черты и сферы применения. Поэтому выбирать дымоход нужно с учетом нескольких факторов. Безусловно, среди всех разновидностей дымоходов есть наиболее универсальная конструкция, которая одинаково подходит как для жилого дома, так и для дачи. Это сэндвич-дымоход. Изделие можно использовать для зданий, построенных из разных материалов (пеноблоки, СИП-панели, дерево и т. д.).

Как выбрать дымоход для котла

Если в качестве примера взять небольшой дачный домик, где хозяева будут жить только 2-3 месяца в году – на протяжении летнего периода, то в качестве дымохода можно использовать однослойную трубу из металла. Это простая и недорогая конструкция, которая не рассчитана на частое отопление помещения. В качестве альтернативы можно сделать оболочку для труб из кирпича или керамики. Но данная затея требует вложения солидных средств. Нужно понимать, что фундамент здания должен выдерживать дополнительные нагрузки. Поэтому, чтобы избежать нежелательных последствий, перед ремонтными работами следует проконсультироваться со специалистом.

Можно сделать кирпичную оболочку для трубы

Размещение и высота дымовой трубы

Чтобы обеспечить оптимальную силу тяги для рационального сжигания топлива, общая длина дымового канала должна составлять от 5 до 10 метров. Также имеет значение высота расположения верхнего края дымохода относительно конька крыши или стены более высокого здания, расположенного в непосредственной близости.

Правила расположения труб на крыше

Проектируя проход трубы дымохода через кровлю, следует руководствоваться действующими правилами и нормативами, требованиями противопожарной безопасности

Следует принять во внимание, следующее :

• Рекомендованное место обустройства дымохода – на расстоянии не более полутора метров от самой высокой точки кровли (конька). При этом верхний срез трубы должен располагаться выше конька не менее чем на 50 см.
• Если труба отстоит от конька на 1,5–3 метра, ее верхняя часть может располагаться на уровне конька. При удалении дымохода более чем на три метра, его высота над крышей рассчитывается в зависимости от высоты конька. Верхний срез конька должен приходиться на воображаемую линию, прочерченную от конька под углом 10° относительно горизонтальной прямой, проходящей через ту же точку.
• Место прохождения дымоходной трубы через крышу должно располагаться между стропилами на расстоянии не менее 25–30 см от деревянных элементов кровельной системы. В случае удаления части стропила монтируется специальная конструкция, чтобы каркас крыши выдерживал эксплуатационные нагрузки.
• Между трубой дымохода и краями кровельного покрытия, неустойчивого к возгоранию (мягкая кровля, рубероид) следует оставить зазор 13–25 см, если кровля выполнена из листового металла, натуральной или цементно-песчаной черепицы, шифера, это расстояние можно уменьшить до минимума.

Труба в районе ендовы Не рекомендуется устанавливать дымоходную трубу в месте, где расположена ендова сложной крыши. По ней стекают осадки, которые стекаются сюда с двух скатов, кроме того, снеговые массы будут скапливаться у дымоходной трубы и таять. Повышенная нагрузка неизбежно приводит к разгерметизации стыков проходки и кровли, их придется регулярно проверять и ремонтировать.

Разновидности дымоходов

При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.

Организация дымохода для напольных и настенных котлов

Металлические варианты

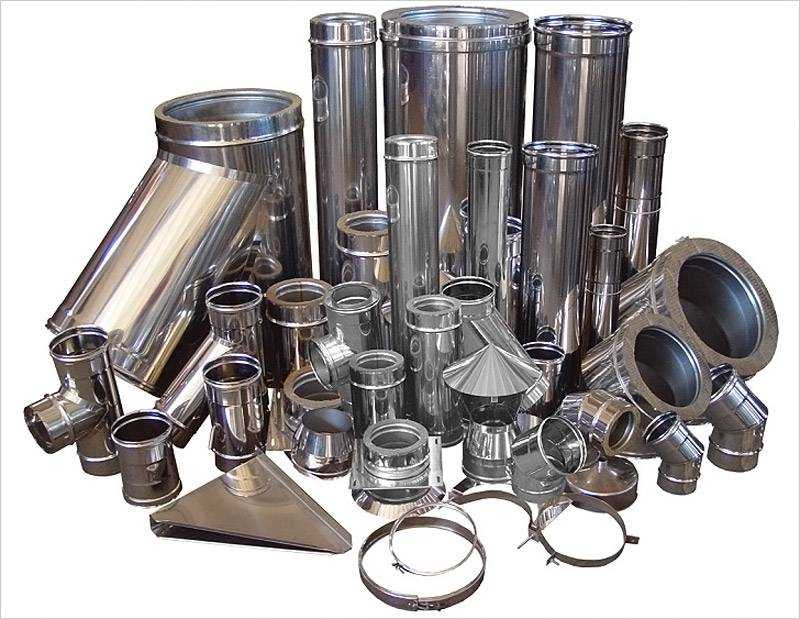

Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного  диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.

Стальная конструкция собирается из множества разных элементов

Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:

• первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
• диаметр внутри конструкции зависит от разновидности газового оборудования;
• при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
• для соединения элементов используется жароустойчивый герметик.

Строение сэндвич- изделий

Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.

Watch this video on YouTube

Керамические разновидности

Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.

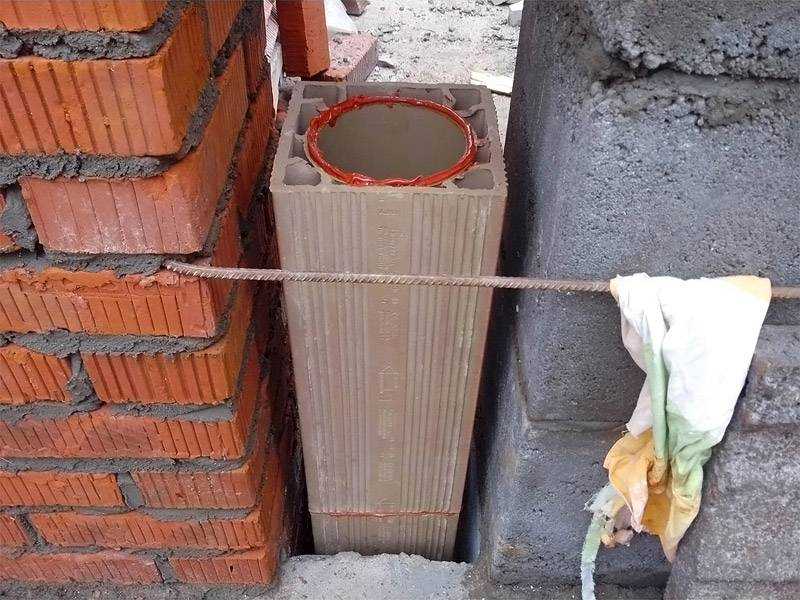

Монтаж керамической установки

Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:

• труба состоит из отдельных элементов, которые соединены специальной мастикой;
• утеплитель выполняется из минеральной ваты;
• кожух производится из бетонных блоков с вентиляционными отверстиями.

На схеме можно видеть структуру керамического устройства

Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.

Коаксиальный дымоход

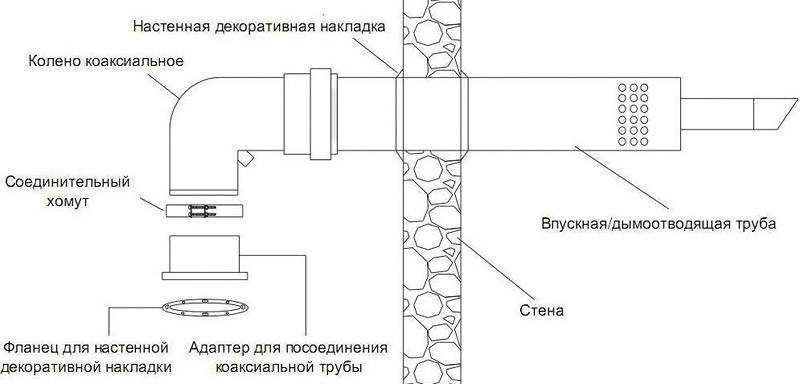

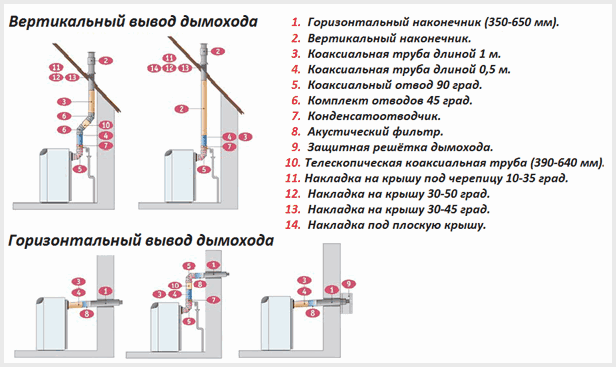

Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.

Особенности коаксиальной конструкции

Оборудование коаксиального типа имеет следующие особенности:

• повышение производительности системы отопления;
• полная безопасность;
• если  размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
• для монтажа такой конструкции не нужно затрагивать крышу.

Подобный вариант отличается простым монтажом

При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.

Watch this video on YouTube

Частые проблемы и ошибки при установке

Опытные мастера отмечают наиболее часто встречающиеся ошибки при установке:

• выбор материала, не соответствующего типу топлива, ведет к ускоренному прогоранию труб;
• недостаточно прочное крепление секций к стенам и перекрытиям вдет к провисанию и деформации канала, снижению тяги, ускоренному оседанию сажи и конденсата, вплоть до разрушения отдельных секций.
• ошибки в проекте: недостаточная высота зонтика относительно конька, сужения сечения канала, избыток уступов и горизонтальных участков приводит к обильному образованию конденсата, отложению сажи и снижению тяги вплоть до образования обратной тяги.;

При аккуратном и качественном выполнении расчетов и монтажа этих проблем удается избежать.

Требования к материалу дымохода по нормам СНиП

Труба дымохода должна быть выполнена из материала, который не горит, он должен сопротивляться возгоранию при высоких температурах в течение часа.

Герметики должны быть огнестойкими и не терять своих изолирующих свойств при нагревании, тем более распадаться и открывать места для выхода дыма наружу.

Не допускается изменение диаметра трубы, расширение и сужение на всей протяжённости дымохода. Это снижает тягу и приводит к плохому горению или задымлению внутреннего пространства помещения.

Верхушка дымохода должна подниматься более конька крыши или быть ей равной по высоте. Чем дальше выход дымохода от конька, тем ниже можно сделать дымоход.

Требования к помещению, в котором располагается газовое оборудование

Подсобка, в которой планируется размещение газового котла должно быть хорошо вентилируема. Обязательно предусмотреть естественный вентиляционный отток потока воздуха. Для проветривания комнаты нужна форточка в окне. Если вытяжка принудительная, то воздухообмен происходит за счёт поступления свежих потоков из смежных помещений.

Входные двери в помещение должны распахиваться наружу по требованию техники безопасности, чтобы человек мог свободно покинуть помещение в критическом случае, а не быть придавленным дверью.

В помещении с газовыми котлами и водонагревателями не рекомендуется устанавливать выключатели и розетки. Если есть утечка газа, то может произойти возгорание от искры, полученной при соединении клемм выключателя.

Требования к дымоходам газовых котлов соответственно нормам СНиП

Конструкция дымохода котла должна выполняться строго по инструкции и особенное внимание уделяется мелочам. Она должен отвечать стандартам и требованиям, указанным в описании отопительного газового котла

Эти условия необходимы для нормального функционирования конструкции дымохода длительный промежуток времени.

При сборке и монтаже дымохода обязательным является соблюдение правил пожарной безопасности. При прохождении сквозь стену, выполненную из дерева, труба оборачивается асбестом, а изоляция вокруг выполняется из негорючего материала.

При устройстве прохождения через кирпичную или бетонную стену достаточно изолировать отверстие вокруг трубы монтажной пеной для зимних работ.

Скорость газов и отходов горения внутри дымохода должна быть не менее 15м за секунду.

Толщина труб составляет не менее полмиллиметра. Сталь более подходит для изготовления труб. Иногда в неё добавляется примесь титана для прочности. Такие материалы хорошо сопротивляются коррозии от агрессивного воздействия газов.

Чтобы легко можно было время от времени очищать дымоход газовых котлов, нужно выполнить ревизионные тройники на всём протяжении выводящей конструкции.

Каким бы сложным ни был запланирован дымовой канал, он не должен поворачивать более трёх раз, причём радиус изменения направления не может составлять размер меньше внутреннего диаметра труб.

Все соединения труб выполняют при помощи обжимных хомутов, используя при этом температурные герметики. Крепление снаружи делают кронштейнами на дюбелях или анкерах через расстояние 2 м.

Горизонтальная или вертикальная линия труб должна быть прямой, никакие изгибы не допускаются.

В случае расположения дымохода от газового котла на плоской кровле, его высота должна быть не менее полуметра выше покрытия. При расположении выхода дымового канала газового котла ближе, чем полтора метра к коньку скатной кровли, он должен выступать на полметра выше конька.

Если же выход расположен более, чем указанное расстояние, тогда верхушка дымохода должна совпадать с высотой крыши в самом её высоком месте.

Требования к соединительным частям по СНиП

Монтаж всех элементов дымового канала газового котла выполняется снизу вверх, от выхода котла.

Все нестандартные соединения труб, для которых не предусмотрены готовые фасонные элементы выполняются стальными с применением сварочной техники.

Общая протяжённость состыкованных частей не должна превышать длину 3 м для новостроек и 6 м для старых зданий.

Наклон горизонтальной трубы от котла должен быть 0,01. Уклон выполняется от котла, чтобы не было затекания образовавшегося конденсата.

Если для монтажа дымохода газовых котлов применяется чёрный металл, то его нужно обработать огнестойкими грунтовками или лаком.

После установки всего газового оборудования и монтажа дымохода соответствующими службами производится приёмка конструкции, о чём составляется акт приёмки. Эти же органы имеют право отключить вас от сети за невыполнение положенных требований до времени их исправления.

Требования к дымоотводам согласно СНИП

Если высота потолка в помещении до 2,7м, то для газовых котлов, имеющих стабилизаторы тяги, допустимо уменьшение длины вертикальной части трубы до 0,25м, в случае если стабилизатор тяги отсутствует — до 0,15 м.

В новых домах общая длина (суммарная) горизонтальных соединительных частей трубы дымохода должна иметь не больше 3 м, а в домах уже существующих — не больше 6 м.

В сторону газ. устройства наклон трубы должен иметь 0,01 градус, не меньше.

Поворотов на дымоходных трубах допускается не больше 3, при этом сам изгиб поворота должен иметь радиус закругления, не меньший за диаметр трубы.

Ниже места подсоединения трубы от газ.котла к дымоходу должны размещаться сборник для конденсата и ревизия.

Расстояние от соединительного участка трубы до потолка (либо стены) из несгораемого материала допускается не меньше 5 см. С использованием легкосгораемых материалов – не меньше 25см. Возможно сократить расстояние с 25 до 10 см, но только с использованием защиты (сталь+асбест, толщиной не меньше 3мм). Теплоизоляция должна выходить за габариты соединит. трубы на 15см с каждой стороны.

Исключена должна быть вероятность провисания крепления соединительных труб и подвески. Каждое звено соединительных труб дымохода должно плотно соединяться друг с другом, без зазоров. Звенья должны входить одно в другое по направлению дымовых газов — не меньше чем на ½ (половину) диаметра дым. трубы. Также необходимо установить плотно соединительную трубу к дымовому каналу. Для того чтобы конец трубы не выступал за пределы стены канала используют ограничители – гофр или шайбу.

В случае, если Вы подключаете сразу несколько приборов, которые не имеют стабилизаторов тяги, к общему одному дымоходу, то тогда на дымоходных трубах должны быть заслонки-шиберы (диаметр их отверстия не меньше 15мм).

В заслонках, которые установлены на дымоходах газ. котлов, отверстия должны быть не меньше 50мм (в диаметре).

Важен свободный и полный выброс отработанных продуктов сгорания в окружающую атмосферу.

Для каждого отопительного устройства должен быть свой отдельный дымоход.

В целях очистки от отработанных газов в каналах дымохода должны размещаться углубления, глубиной – 250 мм.

СНиП предусматривает следующие параметры высоты дымохода для газового котла:

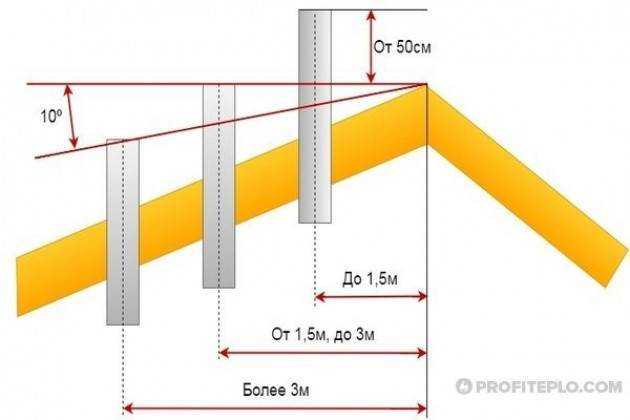

Высота дымоходных труб газового котла относительно крыш должна быть:

— не меньше 500мм над коньком крыши или парапетом – если трубы находятся на расстоянии до 1,5м от этого конька, парапета;

— не ниже чем конек/парапет – в том случае, если дымовая труба размещена на расстоянии 1,5-3м от парапета/конька;

— не ниже границы, которая проведена от конька вниз под 10°-углом к горизонту – при размещении дымовой трубы от конька крыши, либо парапета, более 3м;

— не менее 1200мм над плоской крышей.

В любом случае высота дымоходной трубы над прикасаемой частью крыши (прилегаемой) должна составлять не меньше чем пол метра, а для зданий, где крыша совмещена (плоская) не меньше 2м.

Дымоходы в стенах и вентиляционные каналы разрешается совмещать. Но необходимо соблюдать их разделение по всей высоте специальными ограждениями, толщина которых должна быть не меньше 120мм. Высоту вытяжных вентиляц.каналов, размещенных вблизи с дымоходами, нужно принимать равной высоте самих дымоходов.

Вывод отработанных продуктов сгорания разрешается по стальным дымоходным трубам с: промышленных предприятий, которые используют газовые приборы, а также с котельных, ЖКХ. Разрешается: вывод в атмосферу продуктов от сгорания через наружные стены газифицируемых помещений без вертикального канала от отопит-газового оборудования с герметической камерой сгорания. Допустим отвод продукта сгорания проводить через кровлю здания в дымовой вертикальный канал.

Протяженность горизонтального участка дым.канала от отопительного устройства с герметичн.камерой сгорания при его проходе через наружные стены принимается не более чем 3м.
