Самодельный вакуумный насос для ручной откачки воздуха

Помпа на солнечной энергии

А можно сделать и такой насос для колодца, который будет работать от солнца. Для его изготовления своими руками понадобятся:

• Металлический бидон любой ёмкости (чем больше, тем лучше, но, как правило, берут резервуар на 50 литров;
• Резиновая грелка;
• Металлическая трубка в виде решетки, наполненная пропан-бутаном;
• Два клапана — входной и выходной.

Собирают конструкцию таким образом:

• В бидон монтируют резиновую грелку (грушу), предварительно герметично соединим её с трубкой в виде решетки;
• Решетку располагают с солнечной стороны колодца, впрочем, как и бидон;
• К входному патрубку крепим шланг, и второй его конец опускаем в колодец;
• Выходное отверстие закрываем клапаном в виде краника.

Работать такой самодельный насос будет под воздействием нагрева пропан-бутана в трубке. Тот закипает при самых низких температурах. Как только трубка нагреется, её нужно полить холодной водой, после чего произойдет остывание вещества. Это в свою очередь приведет к надуванию груши, и вода начнет поступать в резервуар. Трубка в этот момент снова нагреется и тут же охладится из-за проходящей по системе воды. Процесс непрестанной откачки воды из колодца будет обеспечен.

Итак, стало ясно, что сделать помпу для колодца своими руками при минимальной сноровке можно очень просто.

Скважинные насосы поршневого типа

Используя все те же подручные средства можно собрать оснащение, способное поднять водяной столб грунтовых вод на поверхность. Это возможность сконструировать ручные насосы для воды своими руками для скважинных источников, глубина которых достигает 8 м.

Работа не требует спешки, а вот внимание и аккуратность понадобятся. Эффективность определяется герметичностью конструкций, а значит, вся геометрия изготавливаемых деталей должна быть точной

Изготовление гильзы

Для этого подойдут автомобильные гильзы. Главное, чтобы внутренняя поверхность не имела дефектов в виде сколов, царапин, выработки, которые могут привести к отсутствию герметичности. Тыльную сторону глушат, приварив днище, наружный диаметр которого не больше внутреннего диаметра обсадных труб скважины.

Отверстие для штока имеет щелевидную форму, и это одна из особенностей конструкции. Сверху гильзу можно накрыть крышкой, но она несет лишь декоративную функцию, и без этого можно обойтись.

Монтаж поршней насоса

Для этого нужны две металлических дисковых пластины. Между ними прокладывается резиновая прокладка, диаметр которой таков, чтобы по периметру она выступала на сантиметр. Вся конструкция стягивается болтами. Главное, что размеры резины совпадали с размерами гильзы. Зазоров не должно быть.

Резиновый клапан лепесткового типа

Принцип действия устройства сводится к тому, что резиновый диск, закрепленный болтом с шайбой, накрывает все впускные отверстия. Получается, что через них жидкость может пройти, отогнув резину, а в обратном направлении – не может, так как создается прижимное давление.

Сборка и пусканаладка

Горловину скважины имеет смысл оснастить резьбой. Это обеспечит беспрепятственный доступ к насосу. В то же время конструкции будет достаточно герметичной. Такое оборудование позволит поднимать воду с глубины 8 метров. Если скважина глубже, потребуется иная конструкции.

Материалы длякапельного полива

Для сборки системы капельного полива нужны следующие материалы.

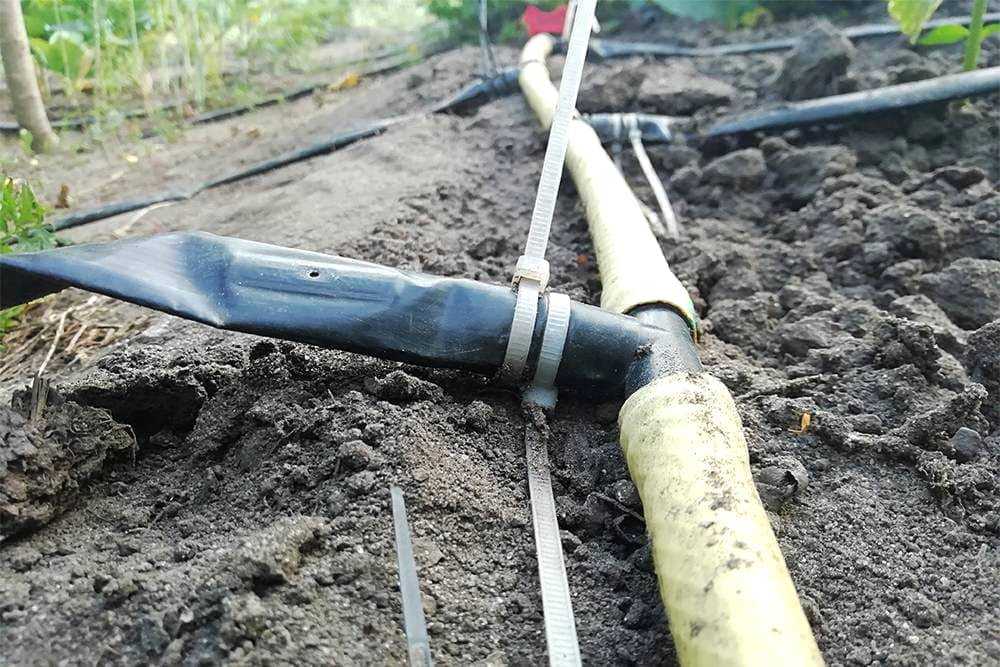

Толстый шланг центральной магистрали. Магистральный шланг по длине должен примерно совпадать с длиной огорода. В примерах капельного полива, которые я видела до того, как собрала свою систему, для магистрали использовали трубу диаметром около дюйма или даже больше. Она жесткая, и в ней дрелью просверливают отверстия, в которые вкручивают фитинги для подсоединения капельной ленты. Такие фитинги называют стартовыми.

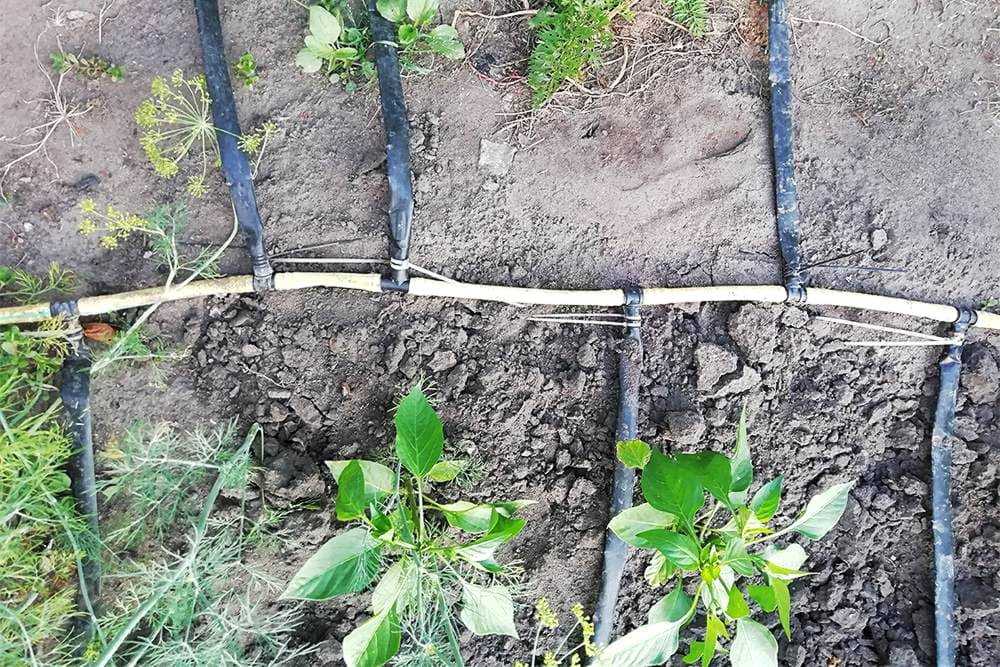

Но в магазинах я не нашла такой трубы, а заказывать ее было дорого. Поэтому в качестве магистрали я использовала самый обычный и самый дешевый поливочный шланг диаметром ½ дюйма — покупала его еще в 2013 году примерно за тысячу рублей. Я разрезала его на кусочки, между которыми вставила Т-образные фитинги. На верхний и нижний конец я закрепила магистральный шланг, а на боковой отвод — капельную ленту. Крепила обычными пластиковыми стяжками.

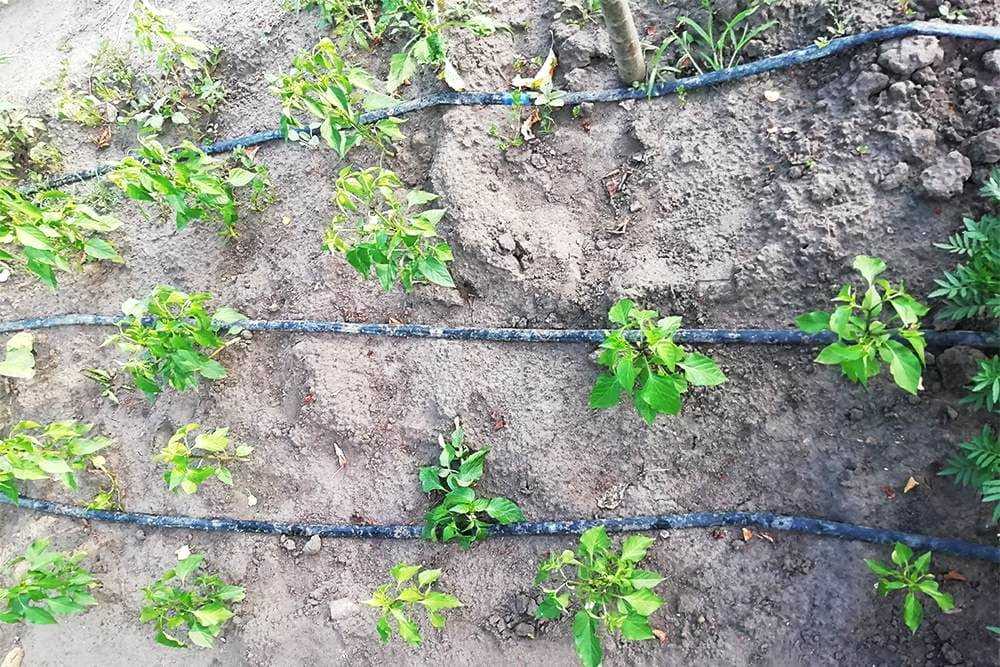

Капельная лента. Капельные ленты бывают двух типов — щелевые и эмиттерные. В щелевых просто проделаны отверстия, из которых подтекает вода. Такие ленты дешевле, поэтому именно такую я купила на пробу для одной тестовой грядки. Но оказалось, что для этой ленты нужен больший напор воды, а щели быстро засоряются землей. Приходится прочищать их вручную.

Вот так устроена щелевая капельная лента

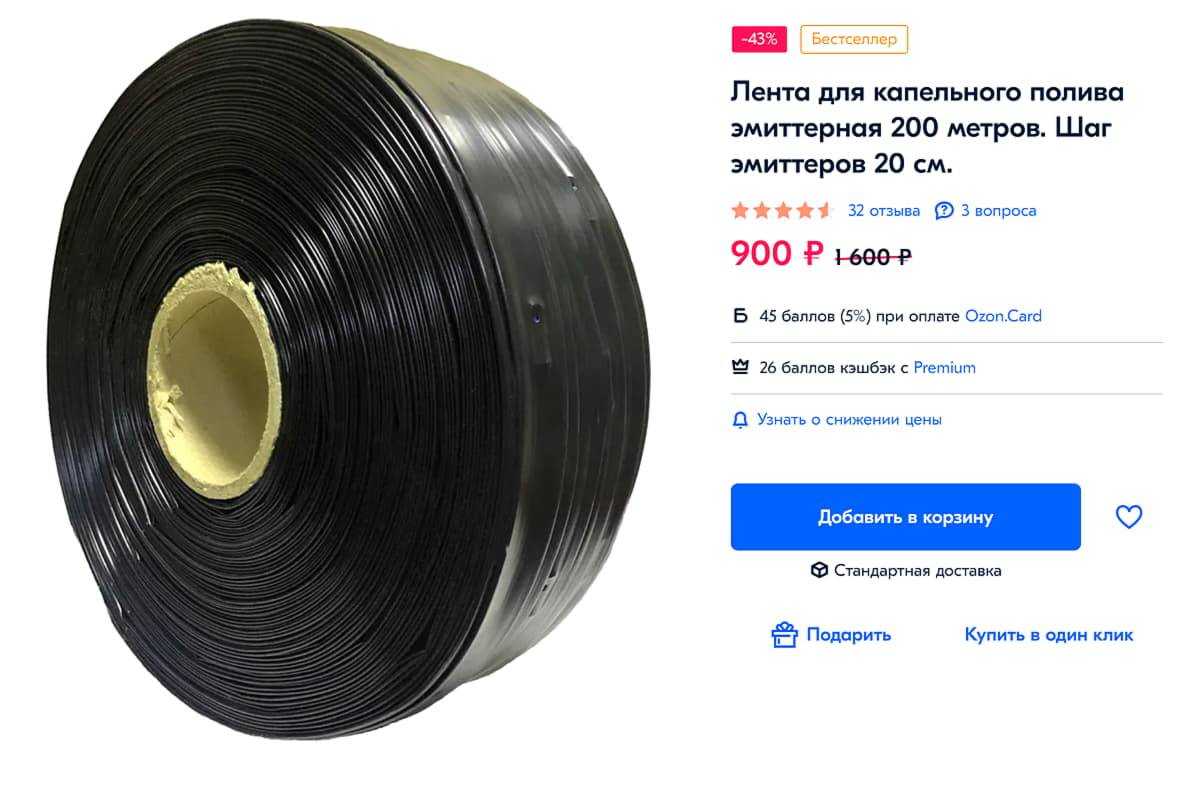

В следующий раз я купила уже эмиттерную ленту. В ней вставлены мини-капельницы — эмиттеры, сквозь которые точно так же капает вода. Капельницы не засоряются и работают даже с минимальным давлением воды.

Расстояние между эмиттерами может быть разным. Для некоторых культур, которые посажены далеко друг от друга, подойдет лента с расстоянием 30 см. Я выбрала ленту с частым расположением эмиттеров — каждые 20 см.

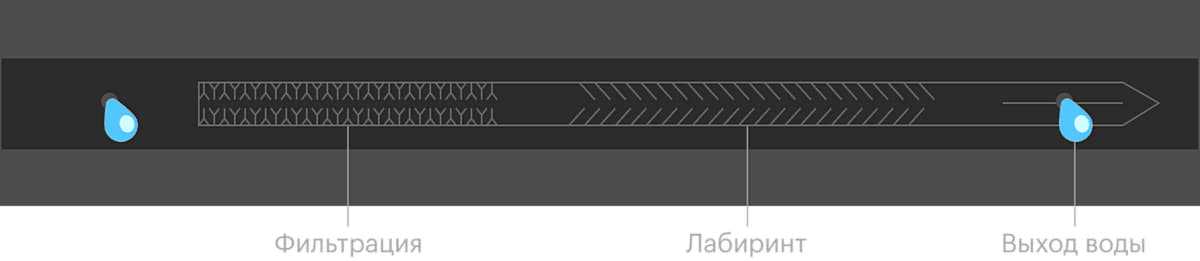

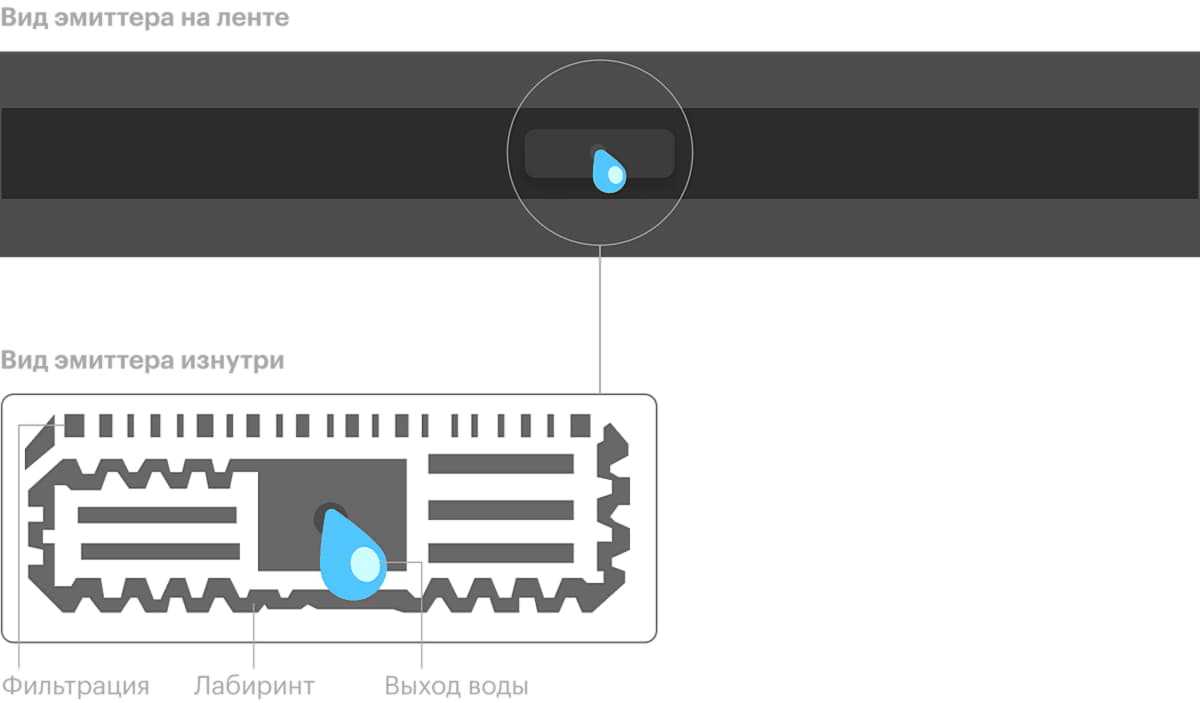

Эмиттер устроен по принципу лабиринта для воды. Она попадает в сеть запутанных микроканалов — это обеспечивает равномерность полива и меньшую зависимость от давления, чем если бы вода выливалась просто в щели на шланге

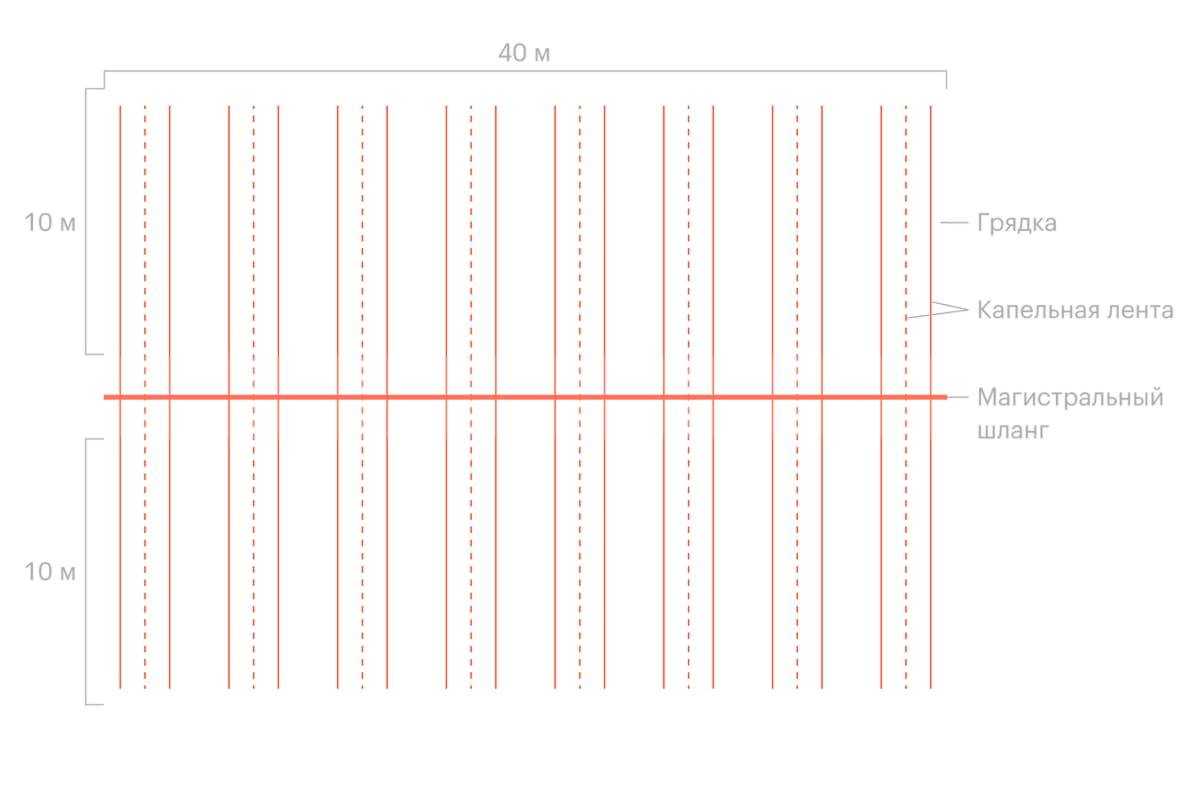

Как посчитать метраж капельной ленты

Чтобы посчитать метраж капельной ленты, надо измерить длину каждой грядки и прикинуть количество капельных лент на ней, а потом все суммировать. Например, у меня 16 грядок длиной примерно по 10 метров. Каждая лента смачивает полосу земли около 20 см шириной. Я решила уложить на каждую грядку по две капельные ленты:

16 грядок × 2 капельные ленты × 10 м длина грядки = 320 м

Но потом оказалось, что такого количества лент недостаточно и в середине грядки остаются сухими. Поэтому теперь я укладываю по три ленты на каждую грядку:

16 грядок × 3 капельные ленты × 10 м длина грядки = 480 м

Количество лент на грядке зависит и от того, какие растения на ней посажены. Чем ближе друг к другу они растут, тем больше должно быть капельных лент. На большинстве моих грядок по три ряда растений — помидоров, огурцов, баклажанов, перцев, — поэтому я разложила под каждым по капельной ленте. Морковь и лук растут в шесть рядков, и три капельные ленты разложены через ряд.

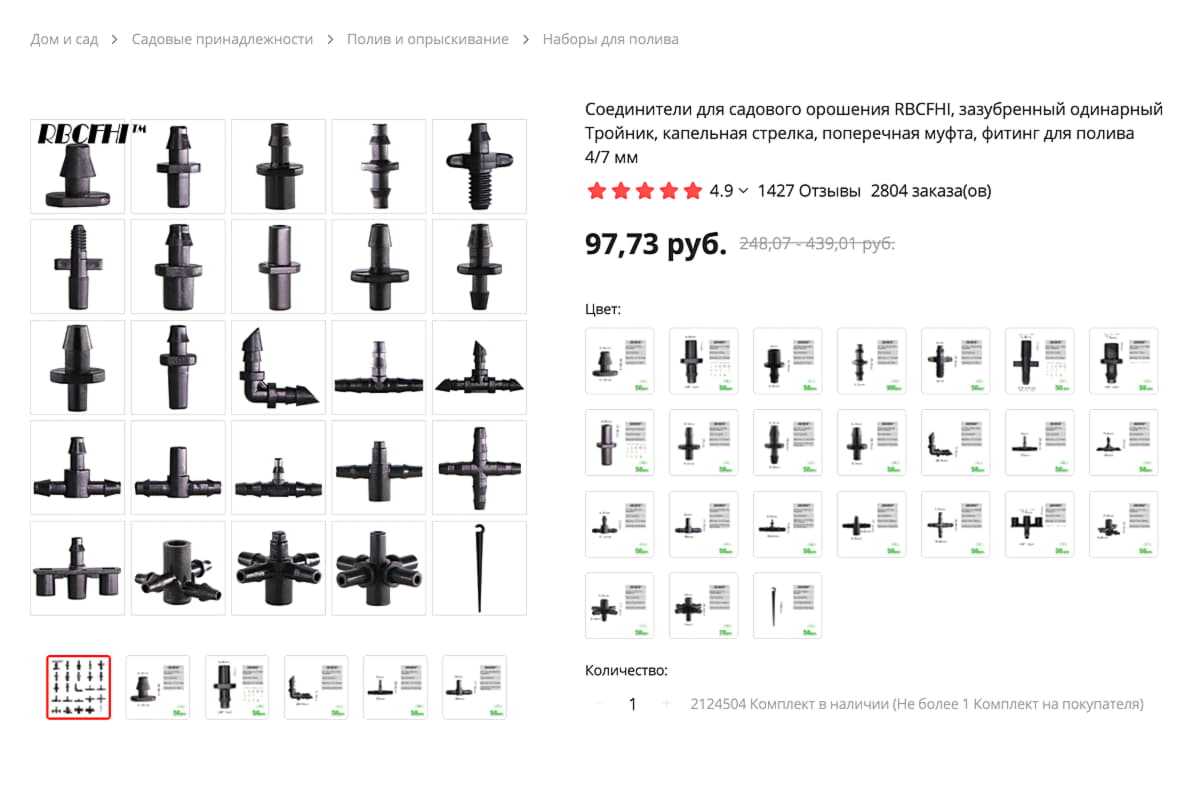

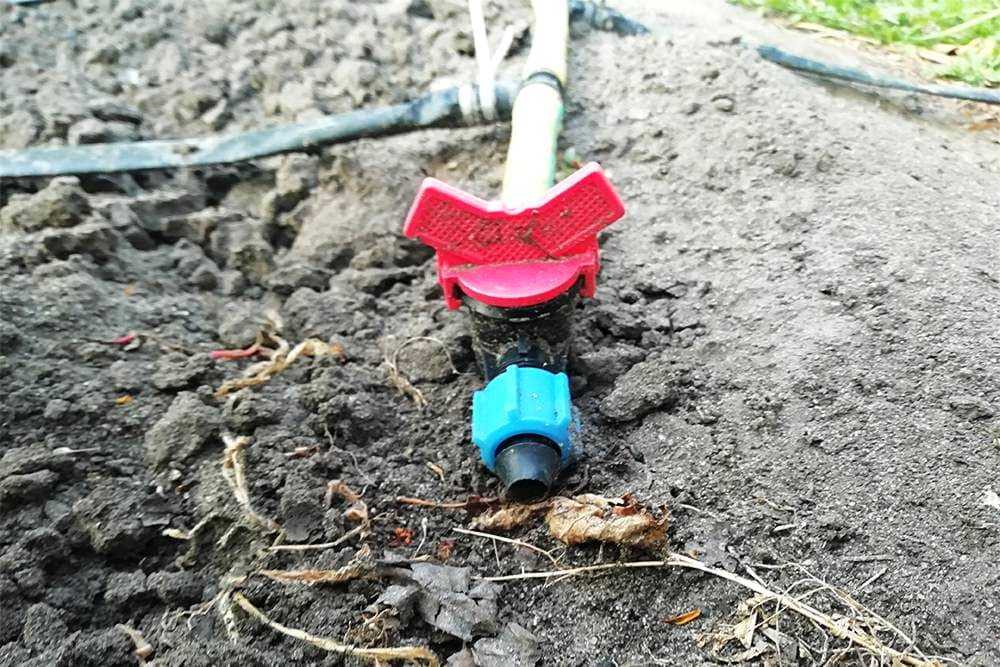

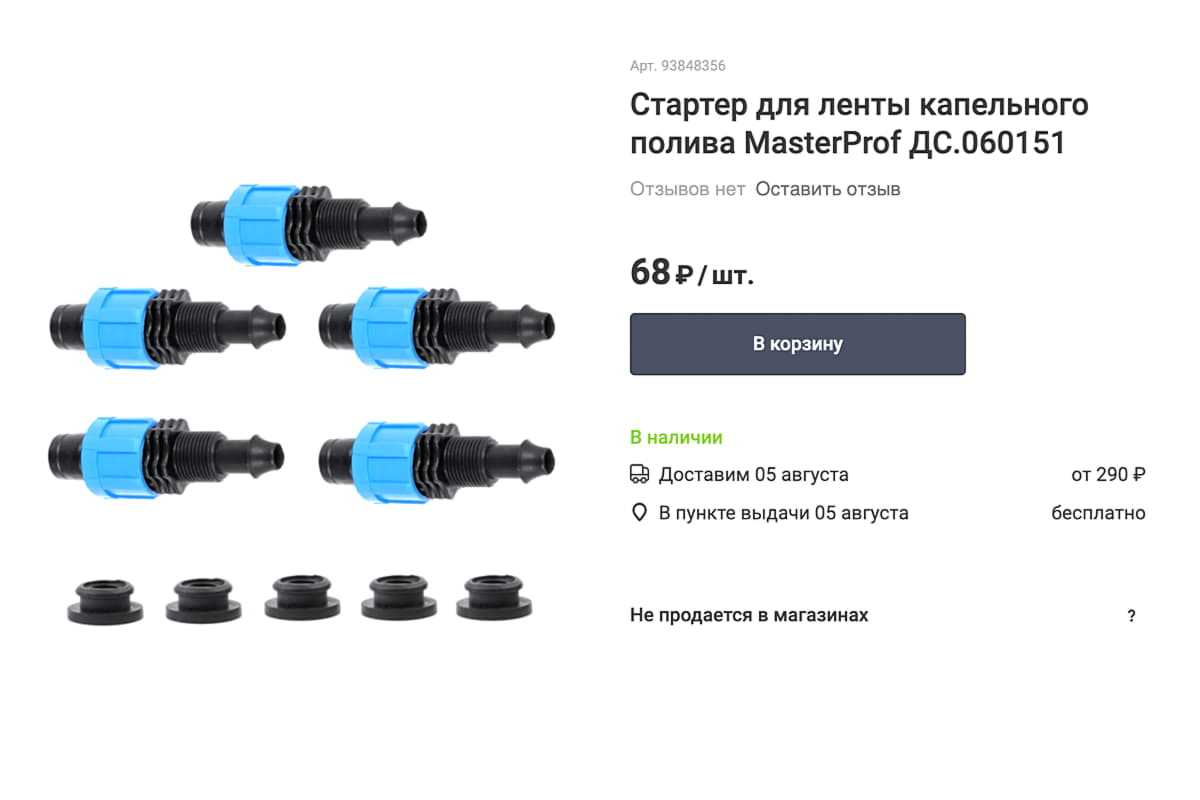

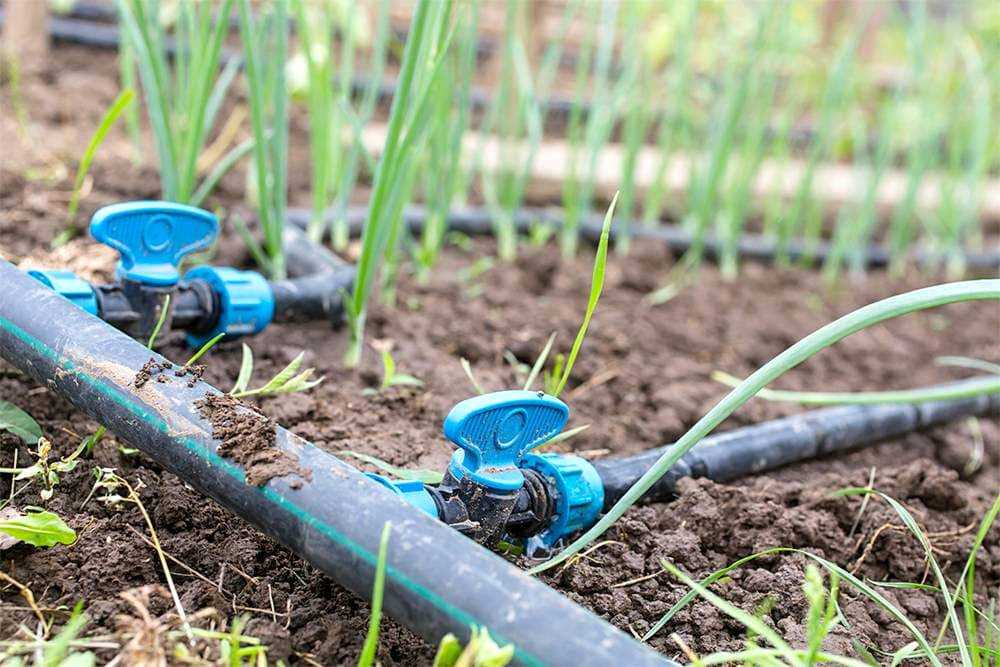

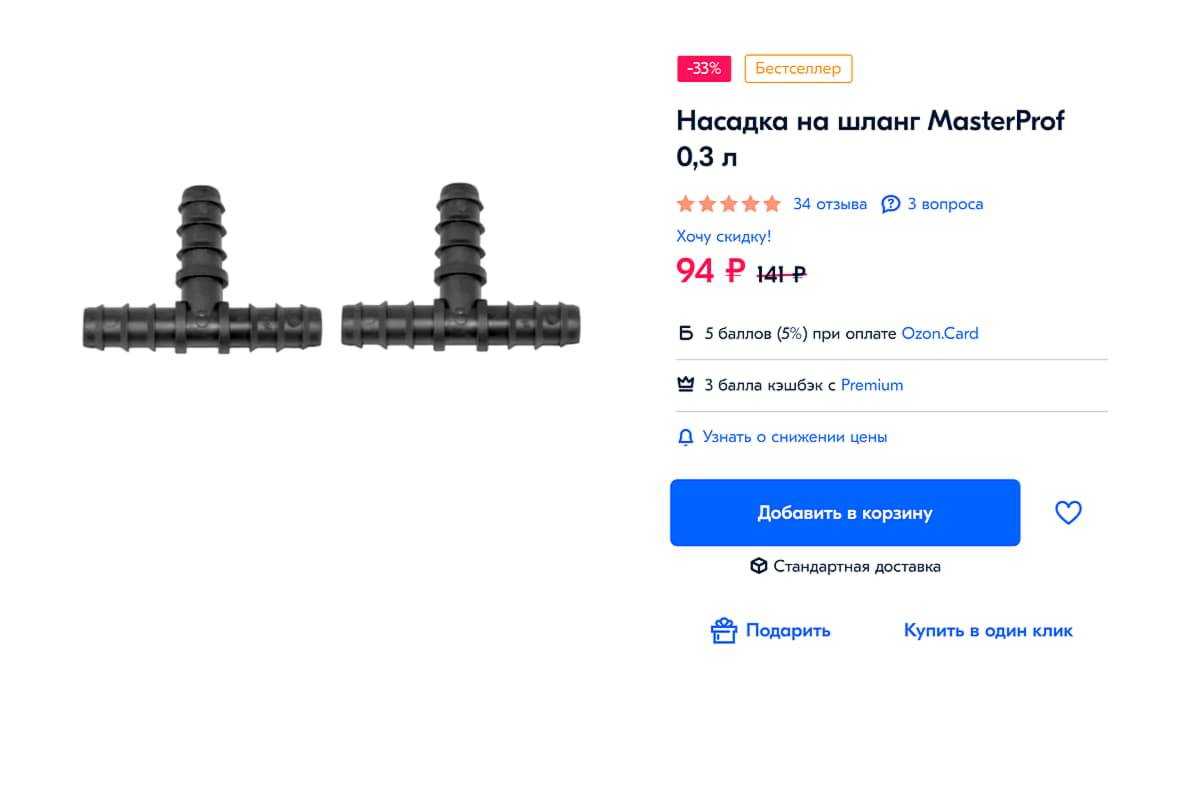

Фитинги для соединения магистрали и капельной ленты. Количество фитингов будет равно количеству капельных лент, которые нужно присоединить к магистрали, плюс один концевой, чтобы вода не вытекала из системы.

Фитинги стоят 7—10 Р за штуку. Я покупала их на ближайшем рынке.

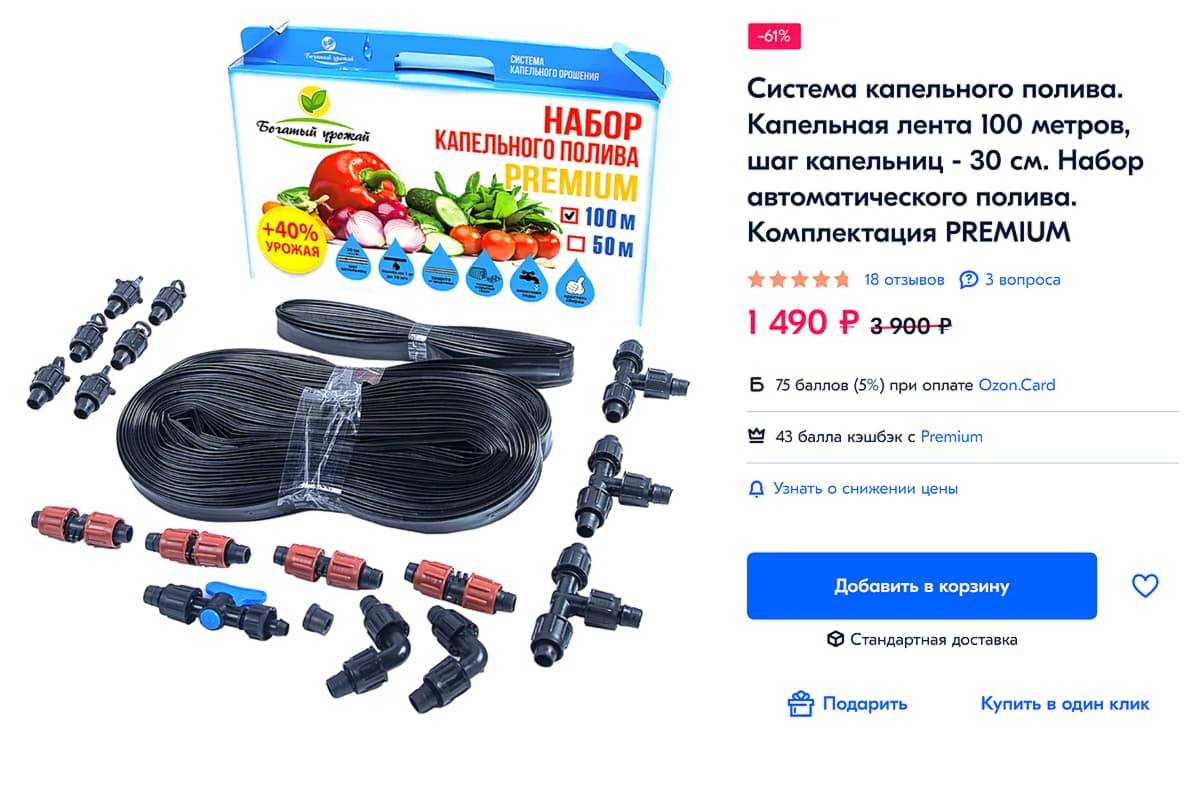

В магазинах продают готовые наборы для капельного полива. В них не нужно ничего рассчитывать и покупать отдельно — в комплекте уже есть все необходимое. Но такие наборы рассчитаны только на 2—4 десятиметровые грядки. У меня грядок больше, к тому же у них разные размеры, поэтому брать готовый набор не имело смысла.

Водяной насос на солнечной энергии

Немаловажным является тот факт, что подачу воды на приусадебный участок можно осуществить с помощью альтернативных источников питания, в частности, солнечной энергии.

Для изготовления водяного насоса на солнечной энергии потребуются следующие материалы:

• молочный бидон;
• резиновый баллон в виде груши;
• 2 обратных клапана;
• гибкие шланги;
• набор отрезков тонкостенных металлических труб.

Порядок изготовления насосного механизма этого вида заключается в следующих важных моментах:

Принцип действия водяного насоса этого вида заключается в следующих моментах:

• решетка под воздействием солнца хорошо разогревается;
• нагретый внутри воздух начинает поступать в резиновую грушу, тем самым ее надувая;
• в бидоне, таким образом, создается избыточное давление, которое через шланги вытесняется в водоем;
• после охлаждения контура водой, давление в бидоне начинает падать, что в свою очередь, влечет за собой подачу воды из водоема.

В этой статье мы описали наиболее популярные устройства для подачи воды на приусадебный участок, а также рассказали о важных нюансах их изготовления. Надеемся, что воспользовавшись информацией, изложенной в статье, вы непременно обеспечите свой дачный участок необходимым количеством воды.

Смотрите видео, в котором опытный пользователь подробно разъясняет, как сделать ручную помпу для воды своими руками:

Вода на дачном участке требуется не только владельцам для соблюдения санитарно-гигиенических норм. Она необходима для полива растений, ухода за территорией и питомцами, освежения и купания в знойную летнюю пору. Согласитесь, что весь требующийся объем тяжело поднимать из источника вручную ведрами.

Однако есть способ облегчения нелегкой участи дачников – это самодельный насос для воды. Даже если нет средств для покупки насосного оборудования, вы можете стать счастливым обладателем полезного технического устройства. Чтобы его соорудить иногда достаточно буквально одной силы мысли.

Мы собрали и систематизировали для вас ценную информацию об изготовлении практически бесплатных самоделок. Представленные к рассмотрению модели прошли опробование на деле и заслуженно получили признание хозяев. Доскональное описание технологии изготовления дополнено схемами, фото- и видеоматериалами.

Этот насос скорее всего окажется самым простым и самым дешевым, ведь исходные материалы буквально бросовы, т.е. не стоят вообще ничего.

Для реализации задумки по его сборке необходимы следующие материалы:

• пластиковая бутылка с пробкой;
• пластиковая бутылка без пробки;
• кусочек пластиковой трубы подходящего диаметра;
• изливной шланг.

Для начала, необходимо изготовить лепестковый клапан.

Вынимаем прокладку из крышки пластиковой бутылки. Обрезаем по кругу, чтобы прокладка в диаметре стала меньше горлышка бутылки. При этом, нужно оставить нетронутым узкий сектор, около 15-20 градусов.

Сектор необходимо оставить такой ширины, при которой он сможет легко качаться, но не отрываться

В центре крышки от пластиковой бутылки сверлим отверстие, примерно 8 мм. Вставляем прокладку и завинчиваем обрезанное горлышко.

Цель ввинчивания горлышка – зажать мембрану и получить лепестковый клапан

В готовый клапан вставляем пластиковую трубу. Со второй пластиковой бутылки отрезаем верх. Должно получиться что-то похожее на заборную воронку. Закрепляем ее поверх пластиковой трубы.

На второй конец пластиковой трубы надеваем изливной шланг. Самый простой самодельный насос для откачки воды готов.

Конусообразная часть поможет жидкость открыть лепесток. Кроме того, не будет происходить удара клапаном о дно

Резким движением руки вверх-вниз заставляем жидкость подниматься по пластиковой трубе до излива. Дальше жидкость потечет самотеком.

Есть еще другие варианты:

Галерея изображений

Для использования поршневого насоса поверхностного или погружного типа необходим , которую также можно самостоятельно пробить как абиссинский колодец или пробурить.

Самодельный волновой насос

В работе этого насоса тоже используются преимущества, которые обеспечивает находящаяся поблизости от участка река. В водоёме без течения такой насос вряд ли будет эффективен. Чтобы его изготовить, потребуются:

• гофрированная труба типа «гармошка»;
• кронштейн;
• 2 втулки с клапанами;
• бревно.

Труба может быть как из пластика, так и из латуни. В зависимости от материала «гармошки» нужно корректировать и вес бревна. Латунной трубе будет соответствовать бревно весом более 60кг, а для пластиковой подойдет и не такой тяжелый груз. Как правило, вес бревна подбирают практическим путем.

Этот вариант насоса подойдет для речки и не с самым бурным течением, важно чтобы оно просто было, тогда «гармошка» будет сокращаться, а вода нагнетаться

Оба конца трубы закрывают втулками, имеющими клапана. С одной стороны труба крепится к кронштейну, с другой – к бревну, помещенному в воду. Работа устройства непосредственно зависит от перемещения воды в реке. Именно её колебательные движения должны заставлять «гармошку» действовать. Ожидаемый эффект при скорости ветра в 2м/сек и при возросшем давлении до 4-х атмосфер может составить примерно 25 тыс. литров воды в течение суток.

Как вы понимаете, насос представлен в упрощенном варианте. Его можно усовершенствовать, если исключить для бревна нежелательный крутящий момент. Для этого зафиксируем его в горизонтальной плоскости, установив на подъёмнике при помощи болта кольцевой ограничитель. Теперь насос прослужит дольше. Ещё один вариант улучшений: впаянные наконечники на концах трубы. Втулки на них можно просто навинчивать.

Особое внимание следует уделить и предварительной подготовке бревна. Не забываем, что оно будет помещено в воду

Готовим смесь из натуральной олифы и керосина из расчета один к одному. Само бревно пропитываем смесью 3-4 раза, а запилы и торцы, как наиболее гигроскопичные, шесть раз. Смесь в процессе работы может начать застывать. При прогревании на водяной бане она вернет текучесть без потери остальных свойств.

Вариант #4 – черная решетка для солнечной погоды

Вот уж для этого изделия потребуются специальные приспособления. Откуда, например, у вас возьмется черная решетка, в полых трубках которой содержится сжиженный пропан-бутан? Впрочем, если эта часть задачи будет решена, остальное не вызывает особых затруднений. Итак, решетка есть, и она соединена с резиновой грушей (баллоном), которая помещена в бидон. В крышке этого бидона имеются два клапана. Один клапан впускает воздух внутрь ёмкости, а через другой воздух с давлением в 1атм выходит в воздуховод.

Решетку действительно лучше делать черного цвета, потому что черные изделия всегда активнее нагреваются под ярким летним солнцем

Работает система так. Поливаем в солнечный день решетку холодной водой. Пропан-бутан охлаждается, а давление газовых паров понижается. Баллон из резины сжимается, а в бидон поступает воздух. После того, как солнце высушит решетку, пары снова раздуют грушу, а воздух под давлением начнет поступать через клапан прямо в трубу. Воздушная пробка становится своеобразным поршнем, который выгоняет воду чрез душевую головку на решетку, после чего цикл повторяется.

Конечно, нас интересует не сам процесс поливания решетки, а та вода, которая собирается под ней. Специалисты утверждают, что насос прекрасно функционирует даже в зимнее время. Только на этот раз в качестве охладителя используется морозный воздух, а нагревает решетку вода, извлекаемая из-под земли.

Конструкция #2 – ручная помпа с прямым изливом

Очень простое устройство для перекачивания воды из бочки, шахтного колодца. Достоинства такой конструкции: быстрота сборки, копеечная стоимость.

Необходимые детали:

• труба ПВХ д.50мм – 1шт.;
• муфта ПВХ д.50мм – 1шт;
• труба ППР д.24мм – 1шт.;
• отвод ППР д.24 – 1шт;
• заглушка ПВХ д.50мм – 2шт.;
• кусочек резины д.50мм, толщиной 3-4мм – 1шт;
• обратный клапан д.15мм – 1шт.;
• пустой баллон от силикона 330мл – 1шт;
• стяжной винтовой хомут – 1шт;
• винт-гайка или заклепка – 1шт;
• накидная гайка д.15 – 1шт.

Сборку всей конструкции начинаем с изготовления обратного клапана.

Сооружение обратного клапана. Готовим обратный клапан из заглушки Ø 50мм. Сверлим несколько дырок по периметру заглушки Ø 5-6мм. В центре сверлим отверстие подходящего диаметра для пары винт-гайка или заклепки.

С внутренней стороны заглушки накладываем резиновый диск Ø 50мм. Диск не должен затирать о стенки заглушки, но должен закрывать все просверленные отверстия. В центре стягиваем винтом-гайкой или заклепкой, шуруп не подойдет. Если возникли трудности с материалами или изготовлением, можно заменить на обратный клапан заводской готовности.

Что собой представляет обратный клапан заводского изготовления, применяемый для работы насосной станции, подробно описано в рекомендуемой нами статье.

Подготовка гильзы насоса. Длина гильзы должна быть соразмерной глубине колодца или емкости с водой. Обрезаем канализационную трубу ПВХ Ø 50мм нужной длины, с узкого конца. В раструб трубы вставляем только что изготовленный клапан. Для надежности крепим с двух сторон саморезами.

Для второго конца готовим заглушку с предварительно просверленным отверстием Ø 25мм. Это отверстие в заглушке делается по диаметру трубы ППР Ø 24. Большой точности не требуется, заглушка служит опорой скольжения.

Порядок сборки поршня. У пустого баллона от силикона отрезаем носик. Далее необходимо нагреть баллон и вставить в ПВХ гильзу так, чтобы диаметр баллона точно соответствовал диаметру гильзы. Насаживаем баллончик от силикона на клапан с обратной стороны стрелки (стрелка на обратном клапане показывает направление движения воды).

Лишний баллон отрезаем. Закрепляем накидной гайкой д.15.

Устройство штока насоса. Длина штока должна быть больше длины гильзы на 50-60 см. Нужно разогреть один конец штока и вставить обратный клапан. Стрелка на обратном клапане должна показывать внутрь штока. Пока труба окончательно не остыла, стягиваем винтовым хомутом.

Окончательная сборка помпы. В гильзу вставляем шток, сверху через муфту крепим заглушку (опора скольжения). В довершение, на конец трубы штока крепим отвод ППР 24мм. Осталось подсоединить шланг и можно качать воду.

Материал труб может быть любой, да и сечение не обязательно круглое

Важно подобрать к гильзе подходящий поршень. Отвод служит опорой для руки. Для удобства можно взять тройник и одну сторону у него заглушить

Для удобства можно взять тройник и одну сторону у него заглушить

Отвод служит опорой для руки. Для удобства можно взять тройник и одну сторону у него заглушить.

Насос, собранный из компрессора

Если вы не знаете для чего использовать имеющийся компрессор, то этот вариант самодельного насоса для вас. Благодаря его наличию можно собрать подъёмник всего-то из двух труб.

Итак:

• Первая труба будет подавать воду. Диаметр трубы должен быть 30 мм.
• Вторая труба будет подавать воздух из компрессора, диаметр такой трубы составит 10-20 мм.
• Для создания гидравлической системы в первой трубе (та, что большего диаметра) делаем отверстия в 50 мм от края и вставляем вторую трубу. Узел, что получился при соединении обеих труб, будет находиться в воде, а свободный конец подаваться в место, где собирается вода.
• Коэффициент полезного действия насоса зависит от мощности используемого компрессора, глубины, на которую насос погружён, и высоты подачи воды. КПД не будет превышать 70% из-за особенностей своей сборки. То есть вычислить коэффициент полезного действия можно, если глубину погружения поделить на сумму глубины погружения и высоты подъёма воды.
• Такой насос вам обойдётся в незначительную сумму, если только специально для него вы не будете приобретать компрессор.

Можно сделать и ручной вакуумный насос своими руками, ведь с нем просто отсутствует воздух. Но эта модель будет немного сложнее.

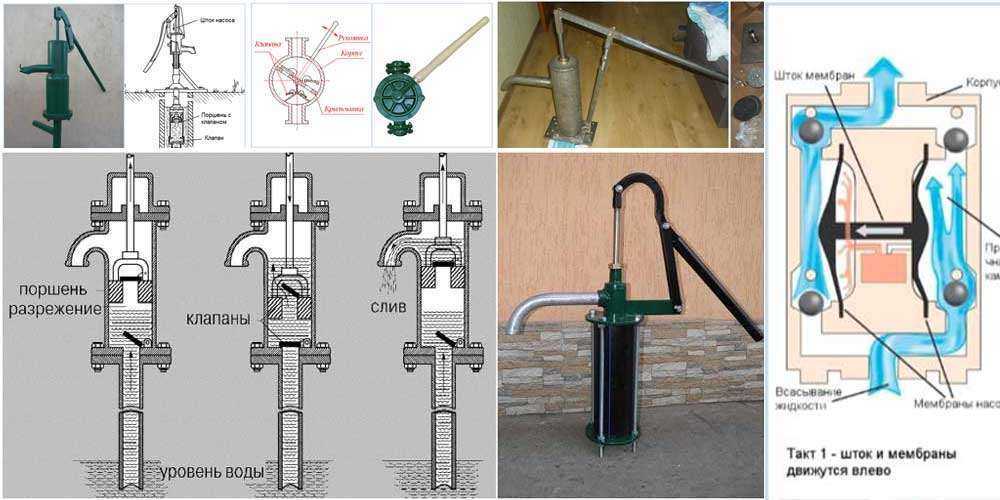

Возможные варианты ручных насосов своими руками

Существует множество вариантов поднятия воды на поверхность, и, соответственно, конструкции нужны в каждом случае разные. Все ручные насосы для перекачки воды, изготовленные кустарным способом отличаются лишь по сложности сборки конструкции. Для создания таковых не требуется особо богатая база технических познаний, достаточно приложить усилия и желание. Финансовая сторона вопроса просто ничтожна, а порой, достаточно будет наличие любых сподручных материалов, которых на даче предостаточно. Рассмотрим более подробно как сделать насос для воды своими руками
для хозяйственных нужд.

Мини насос для перекачки воды

Чтобы откачивать любую жидкость, особой популярностью пользуются приспособления, не требующие долгой сборки. Именно такой мини насос для воды
можно быстро сконструировать из пластиковой тары из-под лимонада. Его удобство заключается ещё и в том, что отпадает потребность в электричестве. Пользоваться им можно постоянно, не ставя никаких ограничений на водные ресурсы.

Это наиболее простая конструкция из всего огромного перечня. Самодельную помпу
для перелива воды возможно сделать своими руками всего за несколько минут. В качестве исходных материалов подойдут: резиновая трубка или шланг, горловины от пластиковых бутылок с крышками. Такое приспособление крайне необходимо иметь на любом приусадебном участке, где требуется частый и интенсивный полив.

Суть работы такого насоса состоит в перекачке жидкости из одной ёмкости в другую.

В первую очередь надо сделать клапан в виде капли
. Берётся крышка и из внутренней прокладки вырезается круг меньшим диаметром, с маленьким сегментом сбоку. Заместо прокладки можно использовать обычную изоленту. Теперь в крышке от бутылки просверливаем дыру диаметром до 8 мм. Готовый клапан вставляется в крышку и завинчивается в неё обрезанное горлышко. Любую тоненькую трубку просовываем в отверстие клапана и поверх этого надеваем обрезок от другой бутылки, в форме воронки. С другой стороны, надевается отводящий шланг.

Теперь все готово к работе! Заборная часть погружается в ёмкость с водой и после одного резкого движения руки вверх и вниз, жидкость начинает подниматься по шлангу. Дальше ничего делать не надо, так как включается процесс самотёка.

По аналогичному принципу работает помпа для аквариума своими руками. С её помощью можно значительно облегчить откачивание грязной воды из ёмкости большого размера.

Практически все насосы осуществляют одинаковую функцию — это откачка воды из точки а в точку б. Так как не все в состоянии приобрести дорогой насос для снабжения своего хозяйства водными ресурсами, то становится актуальным и крайне необходимым изготовление помпы своими руками
.

Откачка воды из колодца
станет не столь утомительной, если для этого пользоваться подобными агрегатами. Поместив шланг для забора воды в любой водоём поблизости, колодец или яму, можно беспрепятственно весь сезон осуществлять полив. Это универсальное устройство удобно использовать для удаления лишней воды из подвала, для осушения ям и ещё для многого.

Жерлицы своими руками

В зимнее время, наиболее распространенным инструментом для ловли хищницы (щуки) используются жерлицы. Оказывается, ее можно сделать быстро и просто:

1. Основой для ее изготовления служит канализационная ПВХ-труба, толщиной 32 мм. Трубу нужно разрезать на отрезки, размером 10-15 см.
2. Все неровности на местах срезов лучше обработать напильником.
3. В трубе следует проделать 3 отверстия. Два отверстия проделываются с одной стороны, одно против другого, чтобы установить на треногу, и с другой стороны делается одно отверстие для стопора лески. Его диаметр составляет 1 мм.
4. В виде буквы П формируется стопор для лески и продевается через маленькое отверстие. Стопор не должен ограничивать свободный ход лески.
5. Из лески, толщиной 0,4-0,5 мм формируется кольцо, которое пропускается через два отверстия, расположенных друг против друга. Это кольцо будет служить своеобразным креплением. Крепится жерлица за надежно вбитый в лед металлический прут.
6. На отрезок трубы наматывается около 10-ти метров лески.
7. К концу лески крепится соответствующий груз и крючок, типа тройник.

Жерлица готова к употреблению к концу трубы, в точке подвеса (крепления) следует закрепить красный скотч, который может послужить индикатором поклевки.

зимняя жерлица. Жерлицы своими руками Ice Fishing

Разновидности водяных насосов, сделанных своими руками

Вовсе не любую конструкцию разумно собирать самостоятельно в домашних условиях из-за высокой сложности агрегата. Напротив, придумано множество самодельных устройств для перекачки воды, которые реально изготовить своими силами, при этом они лучше подходят для постановки физических опытов и не совсем практичны в условиях реальности.

Таковыми можно считать: волновые устройства, работающие на энергии движения поверхности воды, агрегаты, функционирующие от энергии солнца, «американские» насосы, перекачивающие жидкость из потока быстрой реки, конструкции с применением велосипеда и другие аналогичные.

Популярны ручные «качалки», которые делают самостоятельно из металла и пластика. Описание нескольких подобных конструкций – в отдельной статье.

Наличие электродвигателя мощностью 200 Вт и более позволяет сделать фекальный, грязевой или дренажный агрегат для перекачки грязной воды, то есть из близко расположенного водоема, либо откачки канализации.

Водяная помпа от автомобиля или насос от стиральной машины в руках самодельщика превращаются в агрегат для дачного фонтана или водопада. Предлагаю к рассмотрению фото и чертежи реальных самодельных конструкций для откачки воды с применением электропривода.

Конструкция #12 – “самоделка” для небольшого ручья

Этот насос может обходится сверхмалым количеством энергии. Конечно хорошо, если есть река или озеро. Но что делать, если летом река сильно мелеет? Поможет насос качельного типа.

Такой насос позволяет использовать совсем незначительные величины энергии небольшого ручья

Основная часть конструкции – это два ковша жестко связанные между собой через блоки (4). От ручья необходимо сделать водоотвод из оцинкованной стали (3). Для того чтобы уменьшить износ, под него подкладывают кусок пластика. Водоотвод жестко связан поводком с веревкой (5).

Поводок 6 выполняют из жесткой проволоки и рассчитывают длину таким образом, чтобы водоотвод перемещался на нужный угол

Всю систему необходимо отрегулировать таким образом, чтобы при наполнении одного ковша, водоотвод перемещался на второй ковш. Энергия ковшей посредством кривошипа (8) передается на насос (10).

Ручная помпа для откачки воды

Пусть это не совсем то, что можно приобрести в магазине, но не менее эффективно и не так затратно. Если приложить немного мастерства и своего личного времени, то получится полноценный помповый насос. Для этого потребуется:

В тормозной камере следует закрыть все технологические отверстия, за исключением одного, для штока. В нижней её части просверливают два отверстия под клапаны.

В медную трубку с утолщёнными стенками, вставляется шарик. А чтобы он не выскочил во время работы помпы, поперёк отверстия припаивают кусочек проволоки. Конструкция обратного клапана изготавливается аналогичным способом. Отличие лишь в том, что между шариком и проволокой надо разместить пружину.

Теперь обратный и входной клапаны крепят в отверстия на нижней поверхности тормозной камеры
.

Штоком здесь выступает резина от камеры колеса. Из неё вырезается круг с отверстием посередине. В полученный уплотнитель вставляется штырь с нарезкой под резьбу и закрепляется гайками. Вся конструкция фиксируется с двух сторон к тормозной камере в нижнюю область, где клапана. Для привода в действие такой ручной помпы, потребуется рычаг. Один его конец соединяется со штоком, а другой — со стационарным кронштейном.

Для осуществления поливочных работ отлично подойдёт устройство, под названием «печь». Здесь основной деталью является обычная большая бочка. Главное, чтобы она имела полную герметичность. В нижней части бочки монтируется кран, а наверху располагается шланг.

Для образования пара внутри ёмкости потребуется вначале залить туда немного воды. Шланг опускается в колодец или в озеро. Внизу разводим костёр или включаем паяльную лампу
и за счёт образовавшегося внутри пара, весь воздух удаляется, а по шлангу начинает поступать вода. Таким образом, бочка быстро наполняется и можно начинать орошение через кран.

В любом случае самодельный ручной насос никогда не будет лишним на даче, даже если есть хороший производственный насос. Например, при его поломке или отключении электроэнергии, все хозяйственные работы моментально встанут.

Приобретя домик с прекрасным приусадебным участком, многие люди, в первую очередь, задумываются о том, что как можно быстрее его облагородить и сделать комфорт уютным.

Во многом, это зависит от подведения коммуникаций электроэнергии, тепла и водоснабжения, которое играет одну из ключевых ролей при благоустройстве и уходе за дачным участком. Но что делать в том случае, когда домик находится далеко от коммунальных магистралей, а поливать огород-то нужно? В таком случае некоторые дачники стараются покупать всевозможные насосные агрегаты, которые будут обеспечивать водоснабжением дачный участок.

Но более опытные и умелые дачники стараются сэкономить даже на этом оборудовании, поэтому стараются изготовить помпу для воды своими руками. И дело здесь не только в экономии, здесь есть возможность проявить свою фантазию на полную мощь, притом с пользой.

Как правило, дачник, которого заинтересовало изготовление водяного насоса своими руками, заходит в интернет за поиском схемы самодельного устройства. И что же он там видит? Вся сеть пестрит различными рисунками и схемами всевозможных насосов и помп, иногда даже совсем не понятными. И остановить свой выбор на каком-нибудь одном агрегате порой бывает очень трудно.

Чтобы сэкономить время дачника на поиск нужного устройства в сети, мы в этой статье попытались обобщить всю информацию о самодельных помпах. Поэтому мы опишем наиболее интересные и мало затратные варианты водяных насосов, изготовленных своими руками.

Необходимые материалы и инструменты

• погружную или поверхностную помпу;
• комплект оборудования автоматики с гидроаккумулятором;
• напорный шланг;
• разводящий тройник для погружного варианта;
• обратный клапан;
• фильтр грубой очистки для поверхностного варианта;
• фитинги;
• утеплитель;
• геотекстиль;
• трос из нержавеющей стали;
• кабель для подачи электричества на помпу;
• вспомогательные материалы для крепления и гидроизоляции.

Для реализации монтажных работ потребуется инструмент и оборудование:

1. Лопаты, лом.
2. Болгарка.
3. сварочный агрегат.
4. Электродрель.
5. Шуруповерт.
6. Рулетка.
7. Комплект рожковых и торцовочных ключей.

Инструменты для работы:

• лопата;
• перфоратор;
• болгарка или ножовка;
• рулетка;
• труборез.

Конструкция #10 – шестеренная водяная машина

Сердце такой конструкции – это шестеренные насосы для нагнетания масла от сельхоз- или грузовой техники. Похожие характеристики у силовой установки гидроусилителя руля от КрАЗ.

Характеристики агрегата:

• рабочий объем насоса – 32 см3;
• максимальное давление – 2,1 Атм;
• рабочая частота вращения – 2400 об/мин;
• максимально допустимая частота вращения – 3600 об/мин;
• номинальный прокачиваемый объем – 72 л/мин.

К такому насосу, при возможности подсоединяют двигатель от стиральной машины. Двигатель бытовой техники имеет ряд преимуществ: работает от однофазной сети 220В, имеет пусковую систему (конденсатор).

Шестеренные механизмы бывают лево- и правосторонние, нужно обратить внимание на направление стрелки на корпусе

Для получения необходимых оборотов, возможно, потребуются шкивы и ремень. Достоинство шестеренчатого насоса в том, что шестерни способны создать необходимую всасывающую силу даже без предварительного заполнения водой.

Единственное замечание: после работы насоса для предотвращения коррозии стальных шестеренок, необходимо дать поработать насосу в холостую около 20 минут.
