Виды фитингов для полипропиленовых труб: размеры, тип соединения и маркировка

Классификация фитингов

Полипропиленовые трубы и соединительные элементы создаются из материалов с разным составом. Поэтому они отличаются тепловой устойчивостью. Это свойство материала влияет на классификацию и маркировку фитингов и труб.

Маркировка

ПП трубы и фитинги

Трубопроводные ПП детали изготавливаются из следующего сырья:

Гомопропилен — обозначается аббревиатурой ППГ, а изделия из него маркируются РРН или РР-1.
Рандом-сополимер или статический сополимер полипропилена — сокращенно ППР, при маркировке труб и фитингов используются обозначения: РР-3, PPRC, PPCR.
Блок-сополимер (ППВ) — для маркировки ПП трубопроводных элементов применяются аббревиатуры: РРВ, РР-С, РР-2.
Полифенилсульфид (ПФС) — трубные детали из него маркируются (PPS).

В состав материала ППГ входят модифицирующие добавки, увеличивающие ударную прочность ПП изделий. Кроме того, нуклеаторы, антипирены и вещества, уменьшающие статическую электризацию.

Из гомопропилена изготавливают трубы и фитинги для наружных сетей холодного водоснабжения, водоотводящих и вентиляционных систем. Из изделий не создаются отопительные контуры зданий, потому что они характеризуются низкой температурой плавления.

Трубные детали из ППГ чаще изготавливаются большого диаметра. Поэтому используются в водоотводящих и канализационных систем промышленного назначения.

Структура

Материал ППР отличается кристаллической структурой молекул. Изделия из рандома-сополимера выдерживают удары и температуру от -170°C до +1400°C.

Трубная продукция из этого сырья производится с диаметром 16-110 мм. Применяется при монтаже отопительных, канализационных и водопроводных систем в быту и на промышленных объектах.

Материал ППВ отличается структурой, состоящей из точно упорядочных микромолекул гомополимера, образующих блоки. Продукция из блок-сополимера характеризуется большой стойкостью перед ударами и высокими температурами.

Поэтому из нее изготавливают системы отопления в частных домах и квартирах. Контуры ГВС и ХВС.

Полифенилсульфид отличается молекулярной структурой и относится к полимерам высокого класса. В результате, они характеризуются отличной износостойкостью, устойчивостью перед нагревом и большими нагрузками.

Трубы и фитинги из ПФС создаются диаметром 20-1200 мм для водоснабжения, вентиляции и отопления. ПП изделия отличаются друг от друга также характеристикой MRS — минимальная длительность прочности.

Показатель учитывает толщину стенок и позволяет подобрать продукцию по наибольшему давлению в сети. Следовательно, обеспечит надежную эксплуатацию системы в течение 50 лет при перемещении воды с температурой 20°C.

Максимально допустимое давление обозначается буквами PN вместе с цифрами. Так, трубные элементы PN10 способны выдержать наибольшую нагрузку давлением в 10 бар, а PN16 — 16 бар.

Нюансы монтажа

Несмотря на множество правил и требований для выполнения такой работы, считается, что сварка полипропиленовых изделий – задача не слишком сложная. Для реализации проекта с использованием подобных материалов нужно придерживаться следующей схемы:

подготовка, включает в себя выбор инструмента и составление плана работ;
замер коммуникаций в соответствии с проектом, их нарезка;
непосредственно сам сварочный процесс.

Ручной шейвер для полипропиленовых труб

Если рассматривать ситуацию, когда соединение полипропиленовых труб фитингами выполняется в бытовых условиях, то при этом используется маломощный паяльник. Допустимый диапазон размеров коммуникаций при этом: от 16 до 50 мм. Трубопровод больших сечений требует применения сварочного аппарата с функцией центровки. Но помимо основного агрегата для соединения труб понадобятся еще и сопутствующие инструменты: труборез, шейвер.

Для нагрева трубы и соединительного элемента используются две разные насадки: дорн и гильза. Первое из названных изделие позволяет прогреть фитинги для соединения полипропиленовых труб изнутри, другой же применяется для оплавления труб

Важно лишь при выборе паяльника обращать внимание на комплектующие, чтобы они соответствовали размерам свариваемых изделий. Установка насадок на сварочный аппарат производится только в отключенном состоянии. Для удобства работы в комплект входят специальные ключи

Для удобства работы в комплект входят специальные ключи.

Нагревается паяльник довольно быстро (в среднем за 15 мин.), рекомендуемая температура плавления при этом – 260о. Время нагрева соединительных элементов и труб зависит от их диаметра, а также от глубины пайки. Для определения данного значения можно воспользоваться специальными таблицами соответствия.

Все работы рекомендуется выполнять в помещении, где температура воздуха выше 0о, а еще лучше, если она будет выше 5о. При прокладке систем разного целевого назначения (канализация, холодные или горячее водоснабжение, отопление) следует подбирать материал определенной марки. Это позволит продлить срок службы трубопровода, чему также способствует тщательная обработка кромок труб

Важно использовать при нарезке труб специальный инструмент (труборез), что позволит избежать образования заусенцев, которые обычно появляются, если использовать ножницы

Зачистка торцевого участка коммуникаций выполняется посредством шейвера или торцевателя. Глубина удаления армированного фольгированного слоя материала определяется глубиной пайки. Перед тем, как приступать к сварочным работам, трубу нужно вставить в фитинг. Затем делается отметка для удобства работы, она должна быть выше кромки фитинга на несколько миллиметров (2 обычно достаточно). Оба свариваемых элемента нужно по возможности одновременно соединить с насадками. Если сразу не получается, то лучше начать с фитинга, потому как стенки данного элемента обычно толще. Выдержав положенное время, элементы одновременно снимаются и соединяются между собой без скручивания.

Пайка полипропиленовых труб

Таким образом, для получения герметичного шва отдельных участков трубопровода, нужно правильно подойти к вопросу выбора фитингов. Если основной упор сделать на подбор труб, определение их марки и выбор подходящих размеров, то этого будет недостаточно для обеспечения надежности соединения. Именно сварные швы фитингов и коммуникаций определяют качество подачи воды на объект, потому как грамотно проделанная работа по соединению всех элементов позволит избежать необходимости ремонта в ближайшем будущем. Главный критерий выбора фитингов – наружный диаметр труб

Дополнительно к тому принимается во внимание и толщина стенок всех изделий

А здесь предлагаем вашему вниманию видео как сваривать полипропиленовые трубы и фитинги.

Основные виды дефектов и как их избежать

Большинство повреждений полипропиленовых тройников происходит при пайке их с трубами:

Наплыв пластика внутри отверстия при перегреве деталей, поэтому, если есть возможность, необходимо прочистить отверстие. В противном случае вырезать бракованное соединение и произвести пайку заново.
Перекос трубы с фитингом.
Неполная пропайка соединения.
Недостаточный нагрев и как результат малый контакт трубы с фитингом. Соединение получается непрочным и негерметичным.

Чтобы этого не случилось и не пришлось потом переделывать всю систему, для выполнения работ лучше пригласить опытного специалиста. сами, то предварительно потренируйтесь на отдельных отрезках труб.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Виды труб из полипропилена

На рынке присутствуют изделия разных цветов: белого, серого, зеленого и черного. Цвет практически никак не влияет на свойства и качественные показатели. Исключение – черные трубы – они имеют повышенную стойкость к ультрафиолету. Других отличий нет.

Трубы ППР могут быть разных цветов. На качестве или характеристиках труб это никак не отражается

В зависимости от области применения и характеристик различают следующие категории полипропиленовых труб:

PN10 – трубы с небольшой толщиной стенки, используются в системах с температурами не выше 45°С и давлении до 1 МПа. Могут применяться для подведения холодной воды в системах с невысоким давление, для устройства теплых полов.
PN16 – температура рабочих сред до 65°С, давление – до 1,6 МПа. Используют для систем подведения холодной воды с повышенным давлением.
PN20 – выдерживают температуры до 80°С, давление – до 2 МПа. Применяться могут для разводки холодной или горячей воды, централизованного отопления.
PN25 – температуры среды до 95°С и давлении 2,5 МПа. Для того чтобы выдерживали такие условия трубы армируются – фольгой или стекловолокном, потому имеют часто меньшую толщину стенок, чем изделия PN20. Используются для системы индивидуального отопления и горячего водоснабжения.

Для систем отопления, соединения котла с элементами отопления, разводки горячей воды, используются чаще всего именно изделия класса PN20 и PN25. От обычных труб они отличаются наличием армирующего слоя: фольга в PN25 и стекловолокно в PN20. О том, что лучше использовать для отопления армированные стекловолокном или фольгой трубы ППР читайте тут.

Трубы выпускаются разных диаметров: от 16 мм до 110 мм (вообще есть до 600 мм, но они используются только для коммунальных служб и больших трубопроводов). Для разводки любой бытовой системы достаточно трубы в 20 мм, для стояков или высокопроизводительных систем используют еще 40 мм элементы. Большие диаметры даже в многоквартирных домах применяют крайне редко.

PPR трубы используются в системах отопления, горячего и холодного водоснабжения

Выбрав диаметр труб, под него набираете фитинги. Напоминаем: производитель и маркировка те же. Так вам будет гарантировано совпадение размеров и нормальная стыковка элементов.

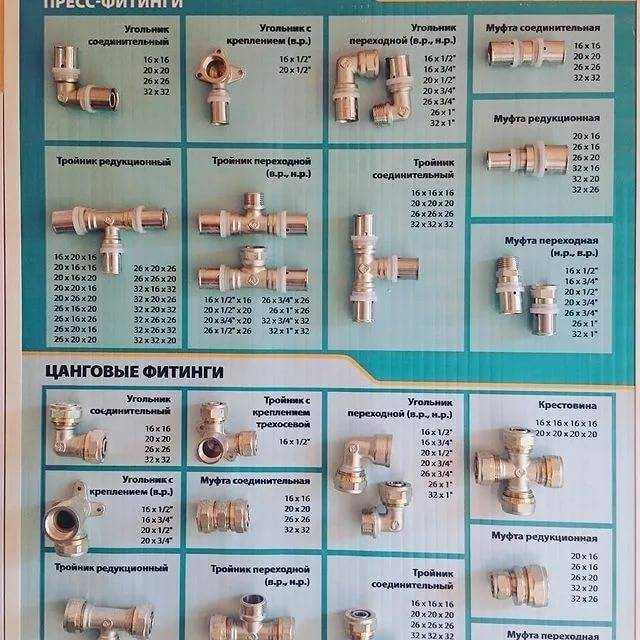

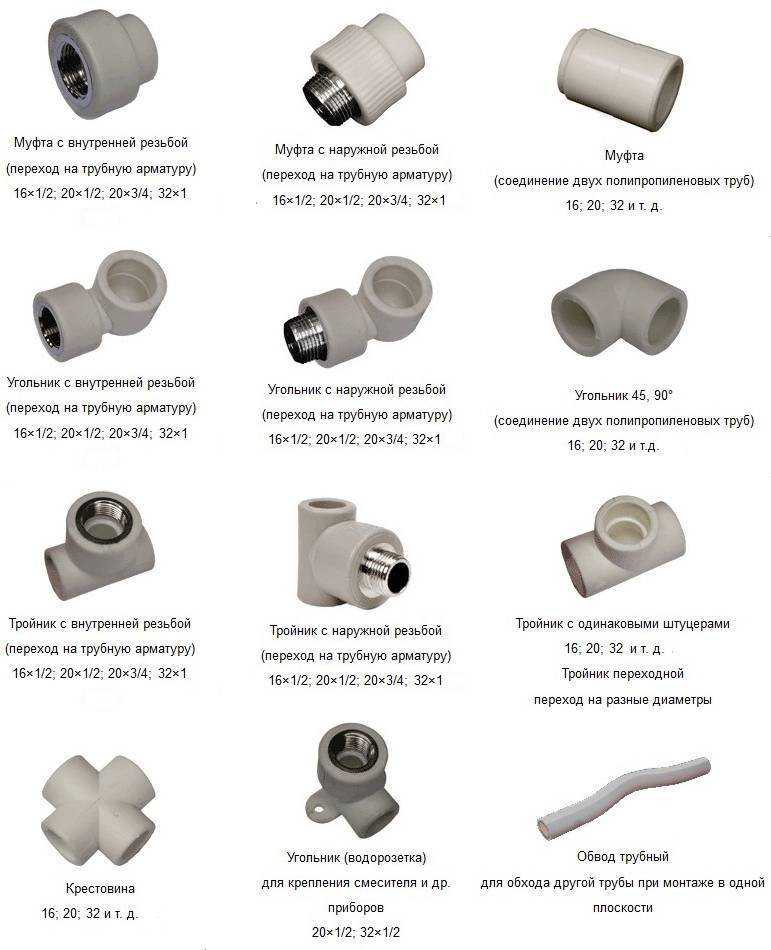

Виды фитингов

Для нормального качества соединения полипропилен можно только сваривать. Ни клееные, ни резьбовые, ни компрессионные соединения не дают необходимой герметичности и прочности стыков. Почему? Потому что компрессионные фитинги для полипропиленовых труб нежелательны, так как изменяют геометрию трубы, ухудшая пропускную способность. При использовании опрессованных соединений с прокладками обеспечивается должная степень герметичности, но при малейших деформациях такие соединения разрушаются. Потому самый распространенный способ – сварка при помощи специального паяльника или сварочного аппарата. Соединение элементов может проводиться встык или враструб. Соединение встык ненадежное – при деформации или высоком давлении (что не редкость для систем отопления) герметичность швов может нарушиться. Потому для стыковки участков труб используют фитинги. Их внутренний диаметр должен соответствовать наружному диаметру выбранных вами труб, а видов их довольно много.

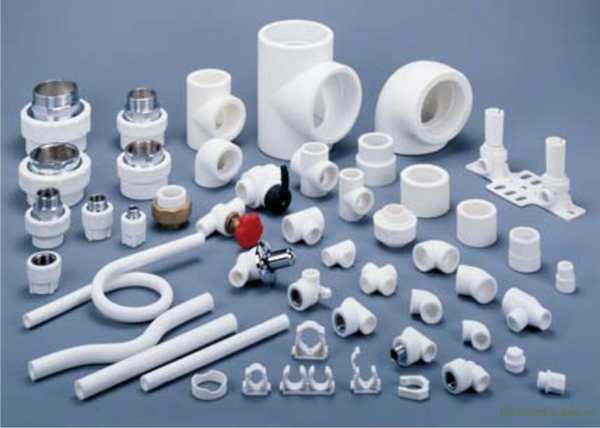

Полипропиленовые трубы и фитинги к ним

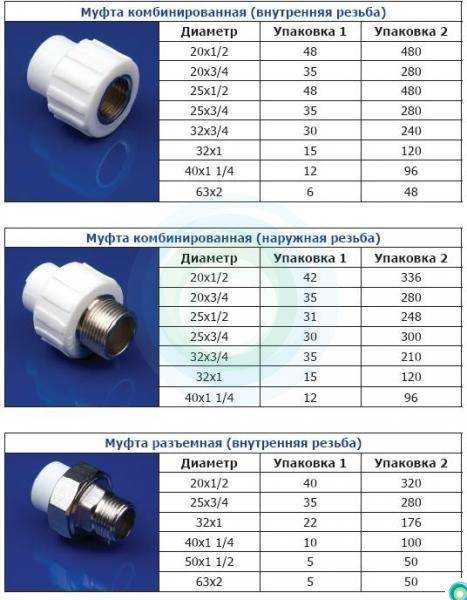

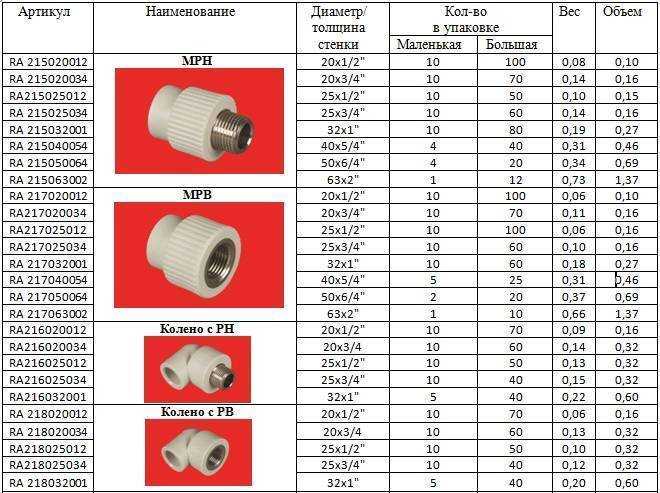

Муфты и переходники

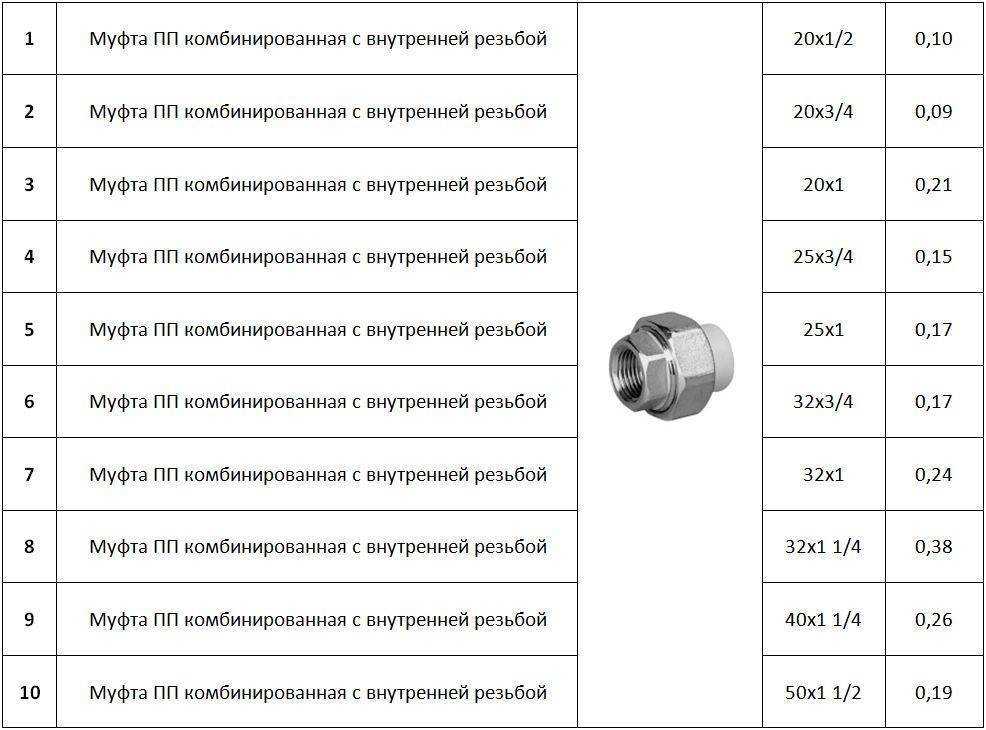

Муфта – небольшой полый элемент, который служит для сваривания двух участков труб одного диаметра. Внешне напоминает бочонок. В него с двух сторон вставляются трубы.

Переходник. Похожий на муфту элемент для соединения участков разного диаметра. С одной стороны вставляется труба большего сечения, с другой – меньшего. В этой группе есть фитинги для соединения с металлическими трубами или элементами отопления – они на одном конце имеют металлическую резьбу.

Переходники и муфты для полипропиленовых труб

Уголки

Несмотря на то, что полипропилен пластичный материал, гнуть его нежелательно. Это сделать нетрудно – разогреть до температуры пластичности и согнуть, но в местах сгиба с наружной стороны стенка трубы становится тоньше, что приводит к разрыву при скачке давления. С другой стороны изгиба появляются «морщины», которые ухудшают пропускную способность, что также нехорошо. Потому в местах, где нужны повороты, используют уголки. Они есть разной величины: 90о, 45о. Концы уголка могут иметь одинаковый или разный диаметр (совмещены с переходниками) или иметь на другом конце металлическую резьбу – для соединения ГВС со смесителем, например.

Уголки для ППР труб могут быть с одинаковыми или разными диаметрами, с разными углами

Тройники, крестовины

Эти элементы требуются в местах отвода/соединения нескольких ветвей трубопровода. Имеют они разные углы и конфигурацию. Для создания системы отопления подойдут сварные фитинги – они имеют гладкую внутреннюю поверхность без резьбы. Иногда может понадобиться переход на другой вид материала, тогда есть тройники или крестовины с резьбой в одном или нескольких отводах. Вообще и диаметры, и геометрия этих элементов могут быть самыми разными.

Тройники и крестовины для PPR труб

Обводы

В некоторых случаях возникает необходимость обойти какую-то трубу. Так как гнуть полипропилен нежелательно, есть специальные обводы – изогнутые участки, которые ввариваются в контур в нужном месте. Высота подъема и длина изгиба также могут быть разными.

Обводы используют в тех местах, где нужно обогнуть трубу

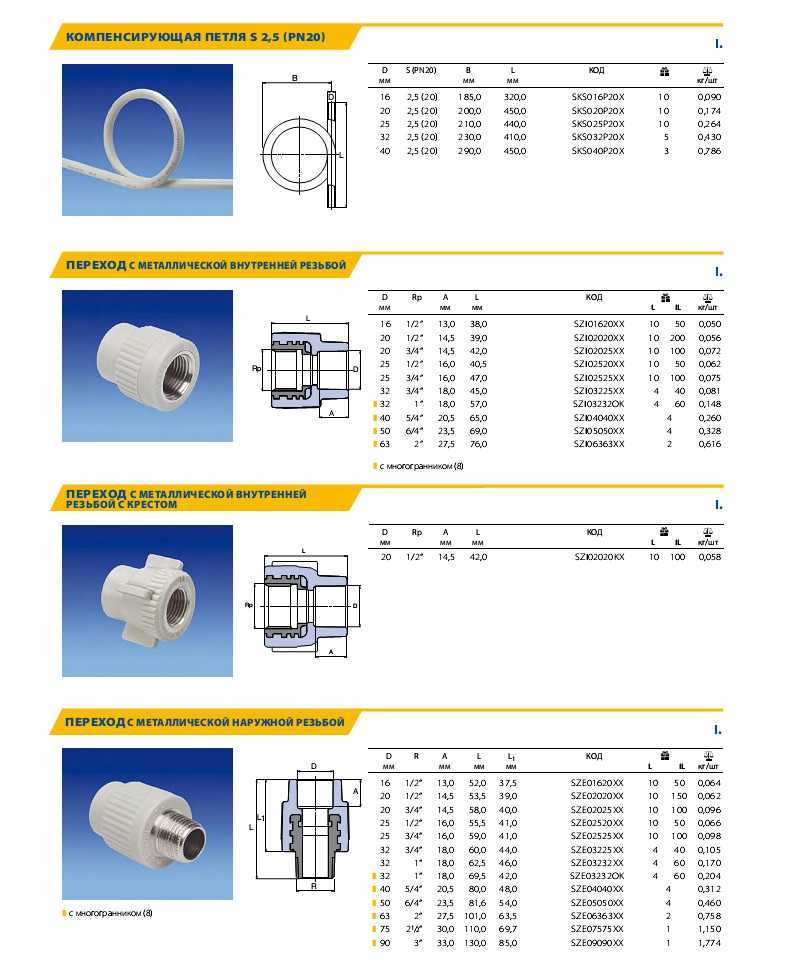

Компенсаторы

Компенсатор можно собрать из тех же уголков и труб, а можно поставить готовую петлю. В принципе, эффект будет практически идентичным.

Компенсаторные петли используют для нивелирования температурных расширений

Краны и вентили

В полипропиленовом трубопроводе можно использовать и латунные краны или вентили, но тогда с двух сторон на каждый такой элемент потребуется переходник на металл, а стоят такие фитинги гораздо дороже. Причем весь узел по надежности оказывается ничуть не лучше полипропиленового, а сваривать фитинги и проще и быстрее, чем стыковать резьбой. Так что использование полипропиленовых вентилей и кранов намного удобнее и целесообразнее.

Краны и вентили из полипропилена использовать в системах гораздо удобнее

Заглушки

В некоторых местах требуется закончить линию трубопровода. Тогда используются заглушки.

Заглушки из полипропиленовых труб

Фиксаторы и крепеж

Трубы к стенам нужно крепить. Для этого также существуют различные приспособления разного вида.

Фиксаторы и крепежные планки очень удобны в применении

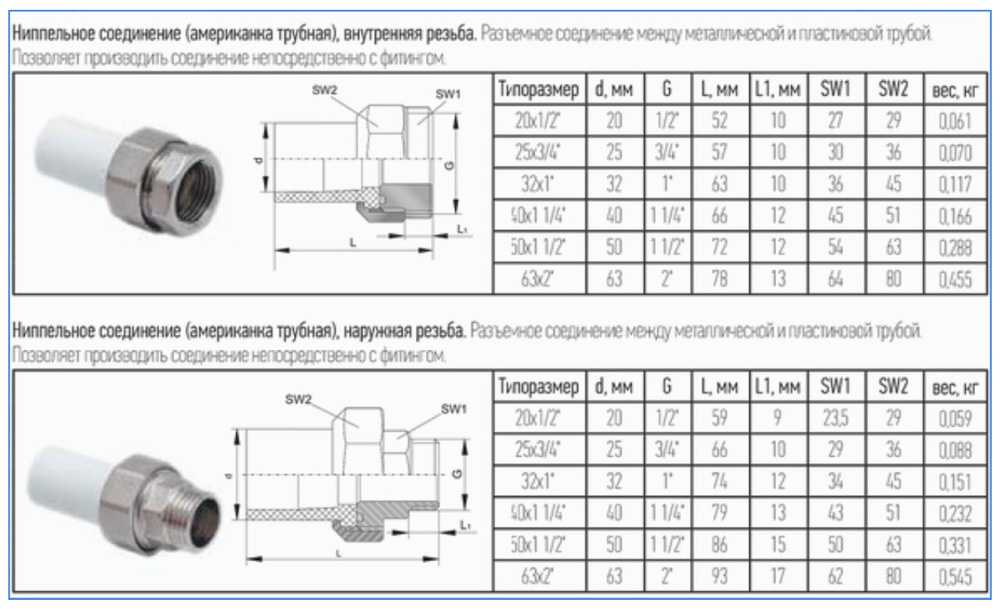

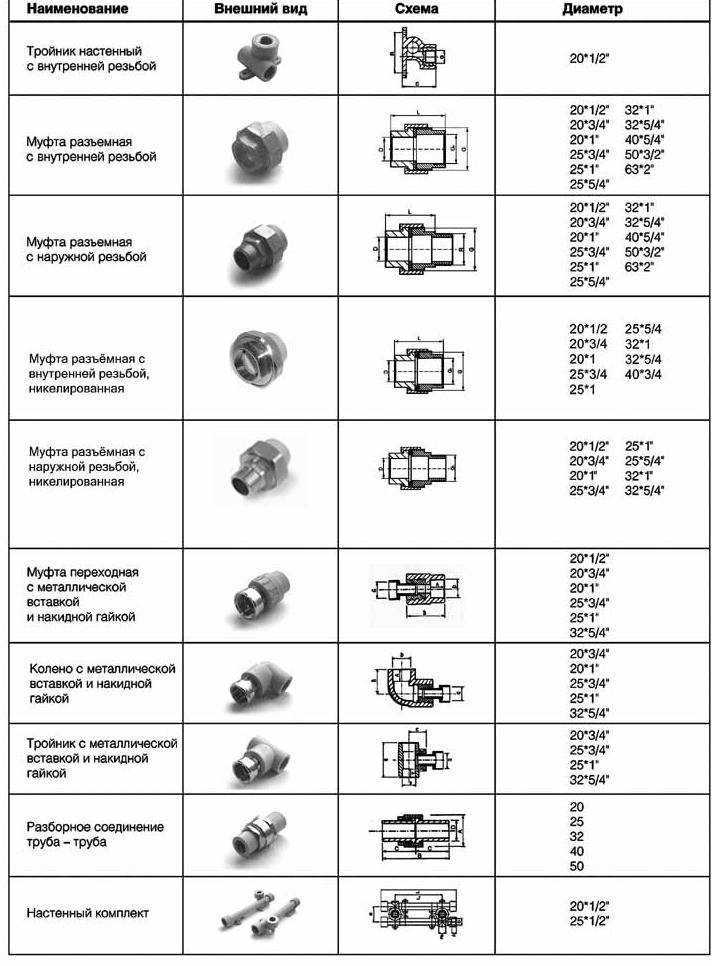

Американки

Разборные фитинги, которые состоят из муфты и накидной гайки. Устанавливаются в тех местах, где во время эксплуатации требуется периодическая чистка или снятие элементов системы (счетчиков на поверку, например).

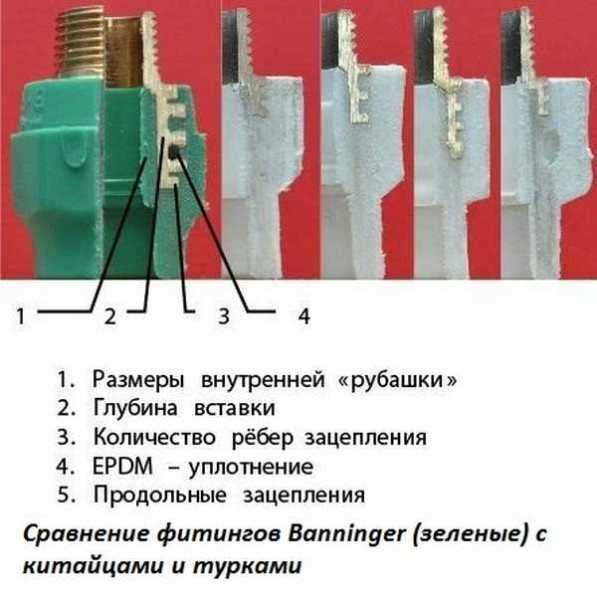

Качество труб и фитингов во многом определяет долговечность системы отопления

Фланец, что это такое. Назначение фланцев

Итак, разберёмся, что такое фланец, для каких целей его используют? Какие типы фланцев бывают?

Фланец – это металлическая деталь различной геометрической формы, используемая в трубопроводных арматурах для герметичного и прочного присоединения элементов трубопроводов друг к другу и к специальному оборудованию. Равномерно по периметру фланец имеет отверстия для обеспечения прочного соединения деталей с помощью шпилек, болтов и других крепежных элементов. В настоящее время производят 9 вариантов фланцев разной формы и размеров площади стыка.

Фланцы любого типа и назначения в большинстве случаев изготавливают из стали широкого ряда марок. Выбор материала определяется рабочей средой, для использования в которой предполагается фланец.

В настоящее время наибольшее распространение в производстве фланцев получили марки стали:

углеродсодержащая конструкционная сталь 20 (ст.20). Фланцы из данной марки стали в основном используют при монтаже трубопроводов с жидкой и газовой рабочей средой (пар, вода и др.) при температурах носителя и окружающей среды от минус 40 до плюс 475°С;
низколегированная конструкционная сталь 09г2с ( ст. 09Г2С), широко применяемая для сварных конструкций. Такие фланцы могут выдерживать рабочий диапазон температур от минус 70 до плюс 475°С и предназначены для трубопроводных магистралей нефтеперерабатывающей и газоперерабатывающей промышленности;
криогенная конструкционная сталь 12Х18Н10Т для фланцев, применяемых в трубопроводных конструкциях для агрессивных сред в химической промышленности с рабочим диапазоном температур от минус 196 до плюс 350°С;
коррозионно-стойкая сталь 10Х17Н13М2Т работоспособна в рабочих средах повышенной агрессивности, имеет продолжительные сроки эксплуатации. Обладает высокой устойчивостью к воздействию коррозии различной природы (электрохимической, химической, межкристаллической, коррозии под напряжением и др.) в интервале температур от минус 196 до плюс 600°С;
жаропрочная легированная сталь марки 15Х5М применяется для изготовления соединяющих элементов трубопроводов с повышенной устойчивостью к окислительным процессам в температурных условиях до 600-650°С.

Разновидности пластиковых труб

Прежде чем разобраться с тем, как соединять пластиковые водопроводные трубы, стоит узнать какие виды находятся в магазинах и чем они отличаются друг от друга.

Пластиковые трубы бывают следующих видов:

ПВХ – изделия из поливинилхлорида отличаются особенной гладкостью внутренней поверхности и аккуратностью внешней стенки, благодаря которым изделия широко используются для сантехнических конструкций и водопроводов. Основное преимущество данного вида изделий является легкость монтажа, при котором не требуется специального оборудования, так как соединение происходит «холодным» способом.
РР – полипропиленовые конструкции бывают однослойные и многослойные. Диаметр таких изделий начинается от 16 мм и доходит до 1,25 метра. Соединить полипропиленовые трубы можно специальным аппаратом. Одним из преимуществ данного вида является возможность их перехода с помощью специальных фитингов на арматуры из металла, что является достаточно актуальным в жилых домах при проектировании отопительных и водопроводных конструкций.
РЕ – полиэтиленовые конструкции являются универсальным средством для ремонтов в любое время года, так как могут монтироваться даже при температуре в -20 градусов. Бывают двух видов: ПНД (низкого давления) и ПВД (высокого давления). Диаметр этих пластиковых труб бывает от 20 до 63 мм с максимальными показателями давления от 5 до 10 атмосфер. Для сварки внутри каждой конструкции находится резиновая муфта, которая позволяет легко провести электросварку.
РЕХ – изделия из сшитого пропилена проходят при производстве дополнительную обработку высокого давления, которая делает конструкции из такого материала более выносливыми, даже при постоянных перепадах температуры. Используются такие изделия, как для бытовых целей, так и для построения систем подогрева пола. Соединение проводится с помощью фитингов и обработками специальными газами или путем облучения потока электронов.
PEX-AL-PEX – конструкции из металлопластика обладают дополнительной устойчивостью к внешним воздействиям, благодаря слою из алюминиевой фольги, который располагается между двумя слоями сшитого полипропилена. Несмотря на многослойность таких изделий металлопластиковая арматура сохраняет гибкость. Соединение производят с помощью фитингов под опрессовку или же закручивание.

Делая свой выбор в пользу одного из видов пластиковых труб, изначально рекомендуется изучить особенности установки каждого.

Характерные особенности фитингов для труб ПНД

Полиэтилен низкого давления является одним из видов полимеров, который отличается экологичностью, устойчивостью к воздействию химических веществ, способностью выдерживать температуру до 80 °С, стойкостью к истиранию, высокой плотностью, диэлектрическими качествами, хорошей эластичностью, что снижает вероятность возникновения повреждений в результате гидроудара. Данный универсальный тип изделий целесообразно применять для обустройства системы холодного водоснабжения, канализации, транспортировки газообразных и жидких веществ, а также горючих газов.

Фитинги для труб ПНД просто монтируются и долго служат

Трубы и фитинги из ПНД способны выдерживать давление в пределах 6-16 атм. Изделия отличаются длительным периодом эксплуатации, простотой монтажа и доступной стоимостью.

Фитинги для полиэтиленовых труб выпускают нескольких видов. Для соединения частей системы могут применяться равнопроходные, компенсационные элементы, обеспечивающие переход от большего диаметра изделий к меньшему, и фланцевые муфты (от меньшего сечения к большему).

Разновидности фитингов для полиэтиленовых труб низкого давления

Для крепления запорной арматуры к системе используются переходники. Данный тип фитинга применяется при соединении труб, изготовленных из разных материалов. Для изменения направления магистрали устанавливаются отводы с углом 45, 60 и 95°. Для выполнения ответвлений предназначены тройники и крестовины.

Для соединения ПНД-труб применяются переходники, отводы, крестовины, тройники, хомуты, фланцы

Для создания второстепенного ответвления на основной магистрали необходимы седелки в виде хомута, элементы обжимного типа и накладки, которые крепятся к трубе посредством электродиффузионной сварки. Такие изделия применяются для врезки в существующий коллектор новых деталей и часто представлены фитингами для ПНД-труб 32 и 40 мм.

В зависимости от технологии соединения элементов системы, фитинги для ПНД-труб могут быть неразъемными, фиксирующимися при помощи сварочного аппарата, и сборно-разъемными, которые монтируются посредством использования сантехнических ключей. Второй тип изделий представлен компрессионными, обжимными, резьбовыми, фланцевыми элементами и пресс-фитингами.

Неразъемные изделия предназначены для обустройства наружной системы водоснабжения. Монтаж компрессионных фитингов для ПНД-труб осуществляется за счет накидной гайки, а надежность и герметичность соединения обеспечивается благодаря уплотнительному кольцу. Резьбовые фитинги приобретают для безнапорных систем и для стыковки кабель-каналов.

Фланцевые элементы применяются при соединении пластикового трубопровода с металлическим. Такие изделия состоят из стального фланца и втулки. Первая часть фиксируется при помощи шпилек или болтов к ответному фланцу, который приварен к металлической трубе, а вторая стыкуется с пластиковым участком магистрали.

Фланцевые фитинги используются если нужно соединить ПНД-трубу с металлической

Стыковка труб из полипропилена

Если для устройства инженерных сетей вы применяете трубы полипропиленовые — как соединить трубопровод зависит от его диаметра. Полипропиленовые трубы PN20 и армированные алюминиевой фольгой PN25 диаметром до 63 мм соединяют раструбной или муфтовой сваркой. Для соединения прямых участков используют муфты соединительные для полипропиленовых труб, а для создания резьбовых и других стыковочных узлов – соответствующие фитинги, имеющие раструб.

для передачи холодной воды в системах с высоким давлением,
в системах отопления с низким давлением,
в «тёплых» полах.

Для сварки полипропиленовых труб, диаметр которых более 63 мм, в основном, применяют стыковую сварку, которая не требует использования дополнительных деталей.Но если имеются фитинги нужного диаметра,можно применятьмуфтовую сварку. Технология соединения полипропиленовых труб большого диаметра в качестве разборного соединения рекомендует фланцевый стык.

Как соединить полипропиленые изделия раструбной сваркой

В качестве инструмента для создания неразъёмного соединения ПП труб применяют сварочные аппараты, оснащённые специальными насадками, покрытыми тефлоном – антипригарным материалом. Стандартные насадки имеют диаметр от 16 до 40 мм. В процессе сварочных работ необходимо очищать насадки брезентовой ветошью или деревянным скребком после каждой выполненной операции.

Аппарат для сварки необходимо установить на ровной поверхности и закрепить на нём насадки требуемого диаметра. Для соединения полипропиленовых труб температура процесса составляет примерно 2600С.

Время нагрева, позволяющее решить проблему, как соединить полипропиленовые трубы герметично, зависит от температуры окружающего воздуха и составляет 10-15 минут. При температуре ниже нуля на месте производства работ сварку полипропиленовых труб проводить запрещено. Общее правило, касающееся вопроса, как соединяются полипропиленовые трубы, – не разогретый фитинг должен иметь несколько меньший внутренний диаметр, чем наружный диаметр трубы.

Первая сварка проводится примерно через пять минут после нагрева паяльника. Полипропиленовые трубы — как соединять их с помощьюраструбной сварки давайте разбираться вместе.

Специальными ножницами или труборезом отрезают изделие под прямым углом. Раструб фитинга и конец трубы очищают от грязи, обезжиривают спиртом или мыльной водой, просушивают. Сварочный аппарат должен находиться во включенном состоянии на протяжении всего сварочного процесса. Нагрев проводится одновременно для трубы и фитинга.

Недогрев может стать причиной того, что соединяемые элементы не достигнут требуемой температуры вязкой пластичности. Это приведёт к образованию ненадёжного соединения. Если детали будут перегреты, то возникнет возможность утраты их формы. При появлении чрезмерной липкости материала трубу будет затруднительно соединить с фитингом. При приложении усилия образуется соединение с зауженным внутренним диаметром.

Время нагрева определяется специальными таблицами, по его окончании детали соосно соединяют друг с другом быстрым движением. После сварки нужно выдержать время охлаждения соединённых элементов, особенно тонкостенных. Любые деформации в этот период недопустимы. Неудачное соединение можно исправить, только вырезав фитинг.

Соединение полипропиленовых труб, армированных алюминиевой фольгой

Соединение полипропилена с алюминиевой прослойкой имеет некоторые особенности. Для работы с ним потребуется специальный инструмент – шейвер, которым с трубы снимают верхние слои из полипропилена и алюминия. Величина раструба фитинга рассчитана так, что в него может войти труба, у которой удалены верхние слои.

Однако, если вы используете изделия, соединительные детали и инструмент, произведенные одной фирмой, то, скорее всего, вычисления не потребуются. Шейвер снимет верхние слои точно на глубину сварки, а размеры насадок не позволят вставить трубу на глубину, превышающую требуемую.
