Гофра для проводов и кабеля: секреты правильного выбора

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально. Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки

Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Виды

Гофра для проводов выпускается нескольких десятков видов. Артикулы этого специального изделия различаются по цвету, материалу изготовления, диаметру, выдерживаемым нагрузкам, толщине стенок. Рассмотрим виды гофротруб:

По материалу

Поливинилхлоридные (ПВХ). Используются как негорючие и недорогие защитные изделия для кабеля, которые нужно располагать вне зоны воздействия солнечных лучей, воды и ультрафиолетового излучения.
Металлические (металлорукава). Защищают от механических повреждений, пожаров, разъедающих и других активных веществ.
Полиэтиленовые, полипропиленовые (ППР). Могут предназначаться для укладки в условиях высокого (ПВД) или низкого (ПНД) давления, выдерживают температурное влияние от – 40 °C до + 45 °C, а также воздействие кислот, щелочей, ультрафиолетовых лучей и масел (ППР-трубы являются самозатухающими и обычно окрашиваются при изготовлении в серый цвет, ПНД – в оранжевый или чёрный).

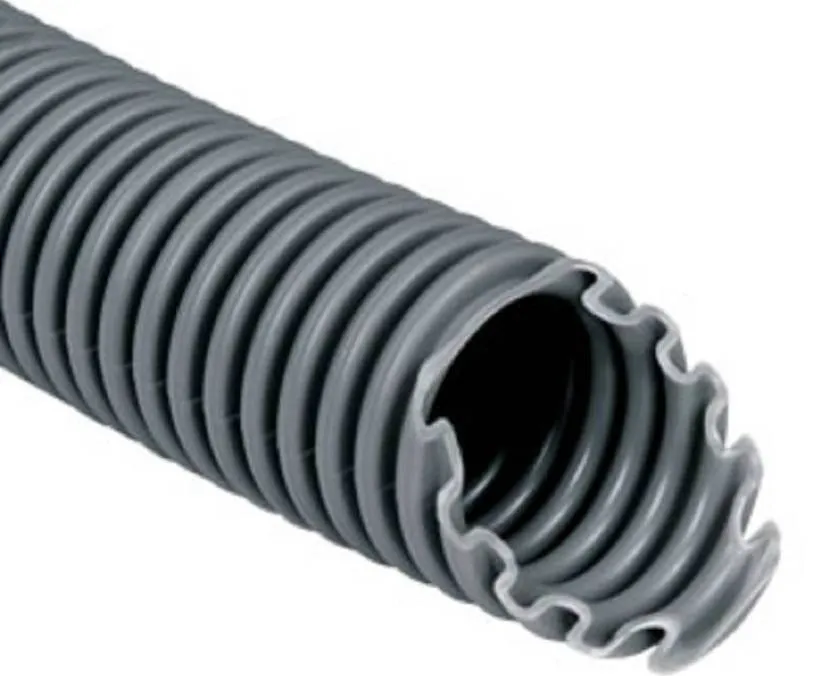

Полиэтиленовая гофра Источник elektro-svitidla.com

По устойчивости к внешним воздействиям

Лёгкие (толщина стенок до 320 Н/5 см², являются гибкими, не выдерживают сильной нагрузки) укладываются в потолочных и стеновых гипсокартонных конструкциях.
Средние (толщина стенок до 750 Н/5 см²) могут размещаться в штробах стен помещений.
Тяжёлые (толщина стенок до 1250 Н/5 см², являются негибкими) выдерживают укладку в бетонных стяжках, выдерживают воздействие влаги, пыли и грязи.
Армированные сверхтяжёлые (толщина стенок металлической гофры для электропроводки более 1250 Н/5 см², она представляет собой скрученные спиралью металлические проволоки, покрытые пластиковой оболочкой) предназначаются для прокладки на улице или под землёй.

По количеству слоёв

Однослойные (могут иметь разную толщину).
Двухслойные (имеют сразу две стенки).

Металлическая гофра, в свою очередь, делится на несколько подвидов. Она может производиться из нержавеющей либо оцинкованной стали, в качестве покрытия используется пластик или полимерный материал. Металлополимерный гофрорукав имеет наилучшие пользовательские характеристики, так как максимально защищает провода от воды и пыли.

Наружный диаметр гофрированных изделий для кабеля может колебаться в пределах от 16 мм до 87,5 мм, внутренний – от 5 мм до 78 мм. Также в конструкции некоторых гофротруб предусматривается наличие зонда, который помогает протягивать гибкие провода сквозь рукав.

Согласно ГОСТ Р МЭК 61386 различают несколько типов гофрорукавов: по степени распространения процесса горения, по защите от возникновения коррозии. По правилам ГОСТ 14254-2015 степень защищённости гофротруб от проникновения и воздействия твёрдых частиц и/или воды обозначается согласно индексу IP. Также гофромагистрали делятся на несколько видов по тому диапазону температур, при котором они могут эксплуатироваться. При осуществлении выбора определённого вида гофры специалист должен руководствоваться сведениями об использовании и расположении прокладываемой проводки.

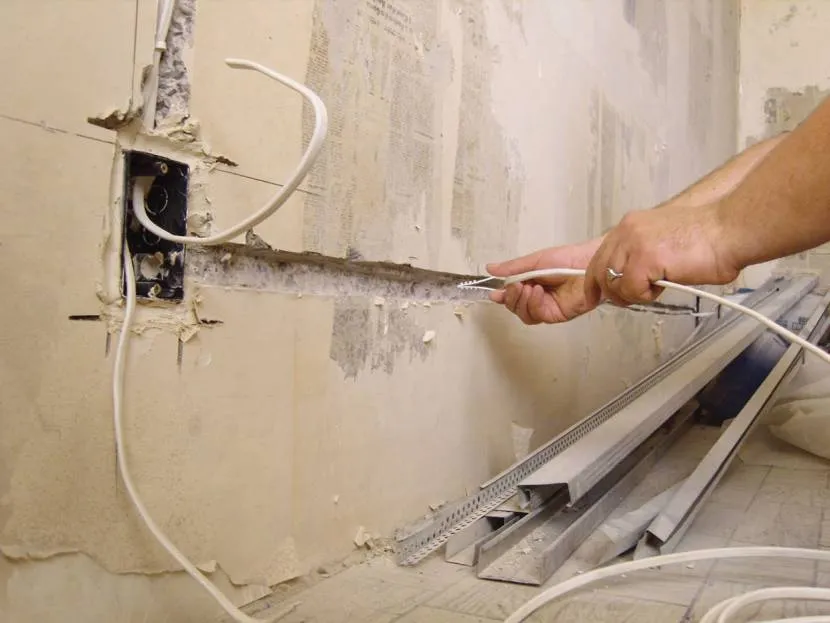

Прокладывание в штробы Источник uk-parkovaya.ru

Например, на улице обязательно нужно применять защищённую армированную гофротрубу, которая противостоит воздействию механических, природных, температурных факторов и имеет соответствующее предполагаемой нагрузке обозначение показателя IP.

Размер

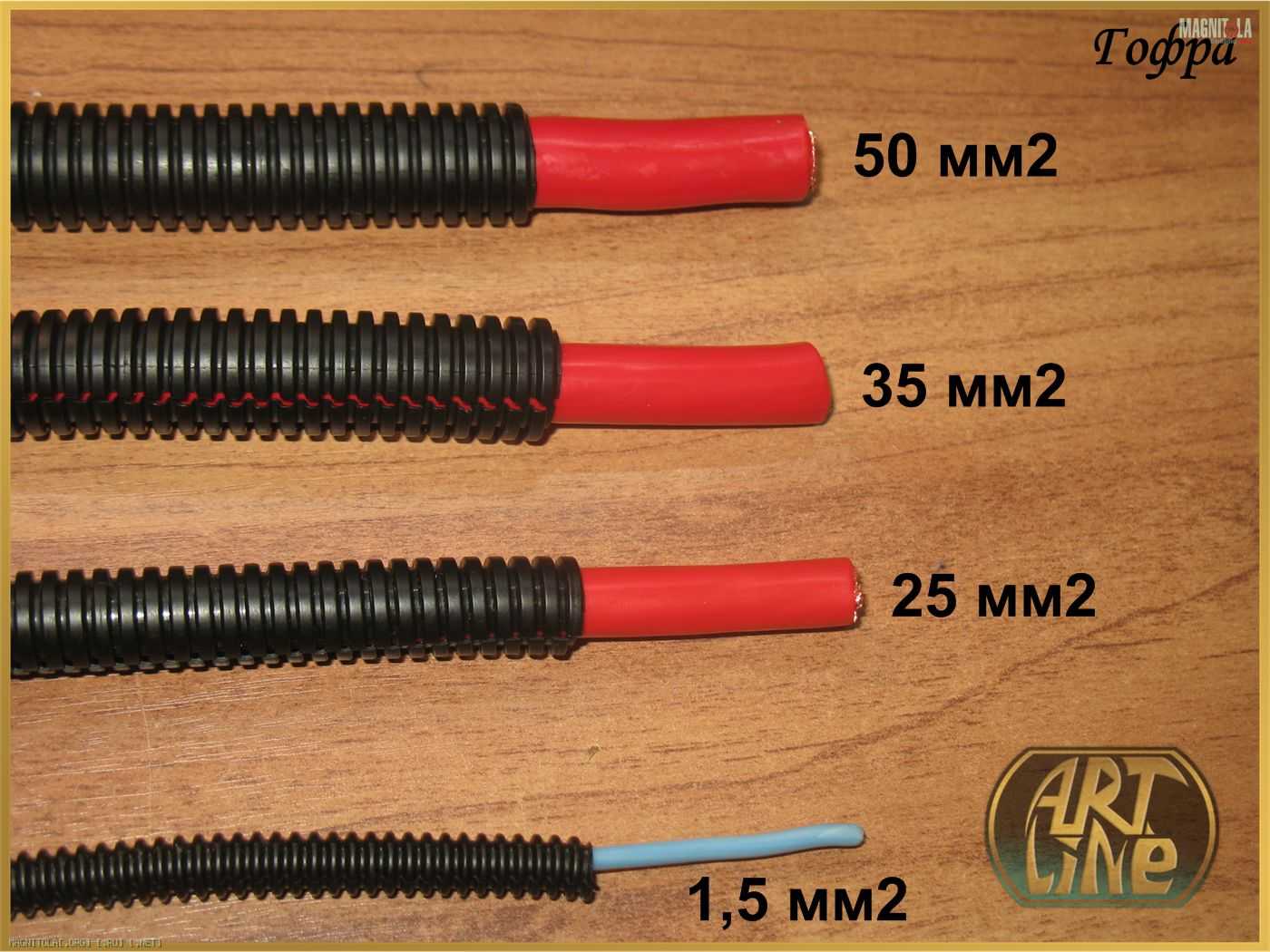

Толщина гофрированного кабеля определяет количество и толщину проводов, которые можно проложить сквозь такой защитный рукав. При продаже гофротрубы она имеет маркировку, в которой в первое число обозначает внешний диаметр, второе – толщину стенок. Указан диаметр гофры для кабеля в таблице:

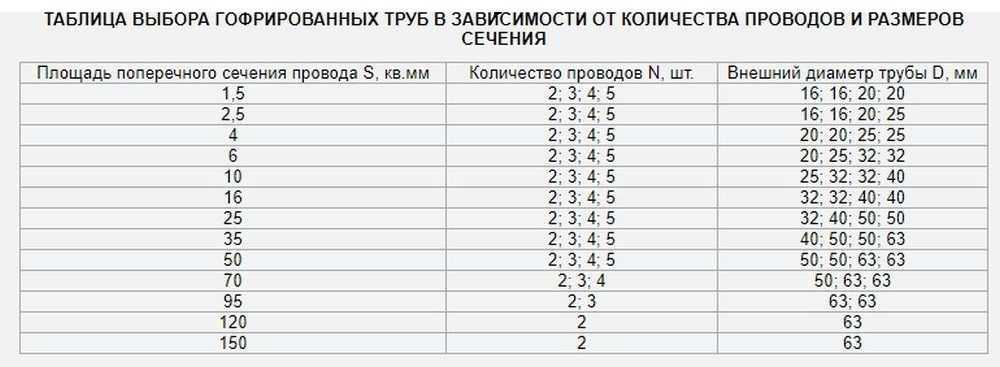

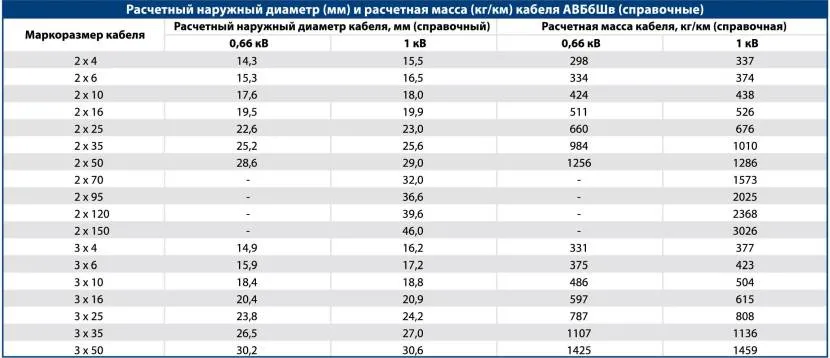

Так определяется толщина гофры (таблица, часть 1) Источник infocable.by

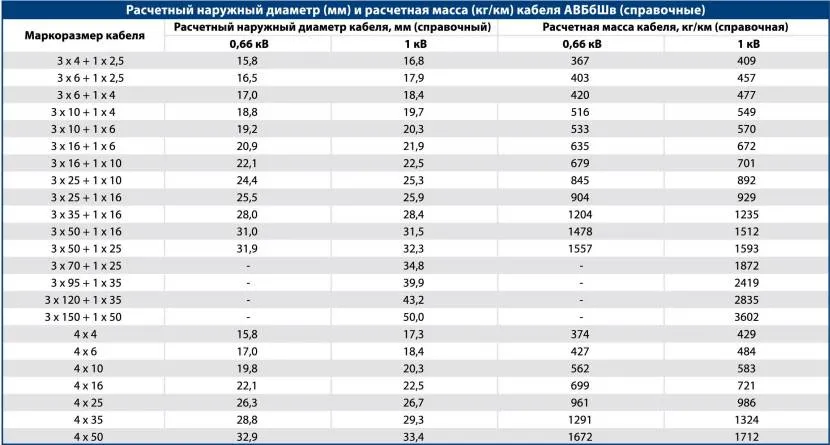

Так определяется толщина гофры (таблица, часть 2) Источник infocable.by

Маркировка ПНД труб

С помощью маркировки труб осуществляется тщательный контроль соответствия качества изделия, его настоящих рабочих характеристик данным, которые указываются в официальной документации. На каждое изделие должен быть нанесен знак качества. Он указывает на то, что все требования стандартов, закрепленных в законодательстве, строго закреплены. Помимо этого, наносится товарный знак или полное наименование производителя.

На каждой трубе должен быть отображен код, а также номер государственного или международного стандарта, по которым изготовлено изделие. Также указывается материал изделия.

Обязательные данные, которые указываются в маркировке, — минимальная толщина стенок и наружный диаметр изделия. Также должно быть упомянуто номинальное давление (в Бар). Это давление среды, которое может выдержать труба под землей при длительной работе в условиях температуры +20 °С.

Отдельно может быть упомянута возможность эксплуатации изделия для газа или транспортировки питьевой воды. Обязательно указывается номер партии, дата выпуска.

Согласно государственным стандартам, трубы ПНД для прокладки кабеля в земле могут относиться к одному из классов: тяжелая (Т), среднетяжелая (СТ), среднеоблегченная (ОС), средняя (С), среднелегкая (СЛ), легкая (Л).

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
на острый угол нельзя устанавливать цельный гофрорукав;
избегайте близкого расположения двух и более поворотов трассы;
угол поворота должен быть больше 90 градусов, радиус – желательно больше;
две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
одна гофра – одна кабельная сеть;
силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

Как протянуть кабель внутри гофры

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

Свободный край проволоки закрепите к какому-либо неподвижному объекту.
Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды

Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей

Источник

Что такое полимерная гофрированная труба для кабеля

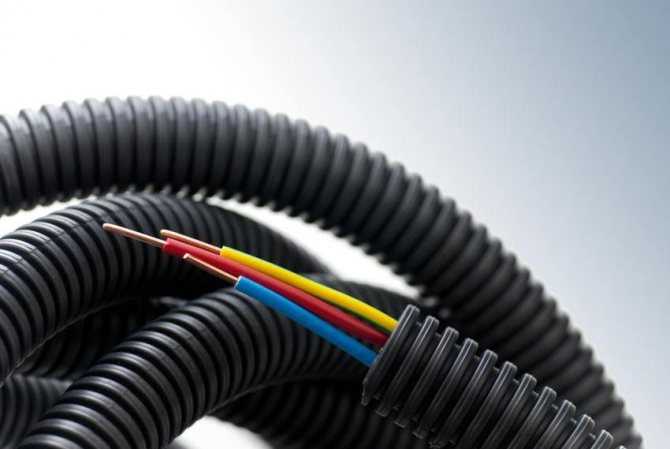

Гофра для электропроводки – это гибкая труба из ПВХ. Благодаря своим свойствам, включая повышенную гибкость и эластичность, полимерные изделия облегчают монтаж электросетей в труднодоступных и подвергаемых большой нагрузке местах. К примеру, в домах, построенных в сейсмоопасных регионах, при колебаниях проще защитить изолированную таким способом электропроводку.

Изготавливается гофра из ПВХ-пластиката, который не поддерживает горения определенный период времени

Защита в виде труб из поливинилхлорида – это еще и возможность объединения нескольких проводов в одном канале. Такой метод используется для монтажа сложной многокомпонентной разводки, светодизайна и натяжных потолков с комбинированным освещением. Сфера применения гофрированных труб достаточно широкая. Современные предприятия выпускают несколько разновидностей изделия специального назначения.

Гофрированная ПВХ труба для кабеля, как правило, небольшого диаметра, что исключает необходимость штробить глубокий и широкий канал для скрытой укладки. Она выпускается в бухтах, в такой расфасовке ее удобно переносить и транспортировать.

Полимерные материалы, из которых выпускается труба для прокладки кабеля, имеют массу положительных свойств. Например, если возникает возгорание из-за короткого замыкания, быстро затухающий полимер препятствует распространению пожара.

Даже в процессе длительной эксплуатации изделие не стареет и не утрачивает свои качественные характеристики

ПВХ труба для электропроводки – это еще и отличная изоляция, и безопасность, что важно не только в жилых зданиях, но и в производственных условиях. Кабель высокого напряжения гораздо безопаснее прокладывать при ремонте, зная, что полимерное изделие защищает от поражения электрическим током

Гофра для проводов и ее наиболее важные свойства

Гофрированная структура способна выдержать колоссальное давление и механическую нагрузку, чего не может продемонстрировать ни одна гладкая труба при тех же условиях.

Удобство применения ПВХ гофры для проводки не вызывает сомнения. Преимущество изолированного монтажа заключается еще и в том, что его легко выполнять под любым углом, даже на поверхности сводов и арок.

В труднодоступных местах и на криволинейных участках скрытые магистрали делать другим способом очень проблематично. Именно гибкость изделия гарантирует качественный монтаж электрокабеля с точным повторением сложных изгибов при любых особенностях архитектуры.

Главным предназначением гофрированной трубы, является применение ее в качестве канального кабеля в процессе обустройства электросетей

Гибкая гофрированная труба небольшого сечения дает возможность осуществить монтаж сложных сочленений и поворотов, вплоть до разворота на 360°. Кабель, вложенный в скрытую бороздку, равномерно заполняет ее, сокращая расходы на оштукатуривание поверхностей после первичного этапа монтажа.

В современном строительстве гофротрубы монтируют не только внутри зданий, но и снаружи их, что находит применение в организации сети питания для объектов с наружным освещением, особенно в загородном домовладении. С некоторых пор монтаж электросетей довольно редко производится без применения гибкой изоляции. В определенных случаях учитывается ландшафтный дизайн. Например, рекомендуется использовать красную гофру для кабеля, обеспечивающего ночную подсветку:

дорожек и клумб;
бассейна или фонтана;
бани и сауны;
искусственного водоема;
площадки для мангала и барбекю;
крытой галереи или террасы.

В строительстве гофрованные трубы ПВХ монтируют не только внутри зданий, но и снаружи

Удобство в работе – немаловажный аргумент применения гофры для прокладки кабеля в земле и при наружных работах. Ее режут ножницами по металлу или другими подходящими приспособлениями.

Это интересно: Фасадная краска для наружных работ — цена и характеристика составов

Особенности выбора

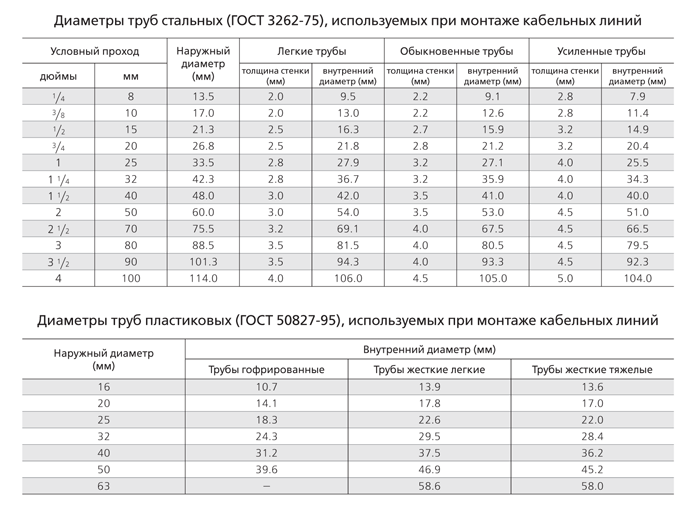

В этой таблице приведены параметры гофры, сделанной из разных материалов:

Пластик
Внешний диаметр в мм	16	20	25	32	40	50
Внутренний диаметр в мм	10,7	14,1	18,3	24,5	31,5	39,6
Металл
Внешний диаметр в мм	9,8	15,6	22	38	58	71,5
Внутренний диаметр в мм	5,1	11,7	18	31,5	49,5	62,5

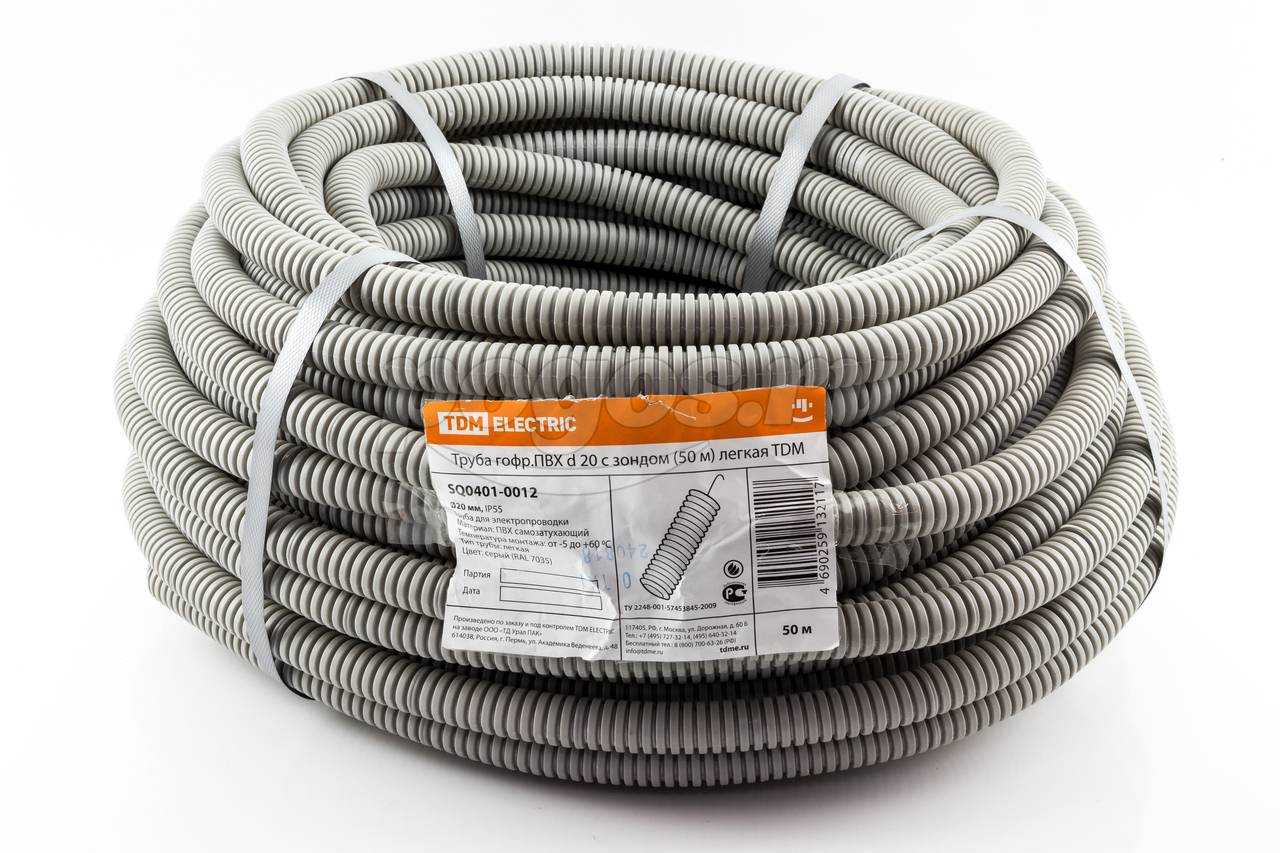

Некоторые изделия комплектуют встроенным зондом. Таким приспособлением затягивают кабель

Эти рекомендации помогут выбрать подходящие изделия:

Современные гофротрубы для кабеля выпускают с расчетом на допустимые нагрузки от 125 до 4 тыс. Ньютонов на см. кв.
Учитывают не только статичные, но и ударные воздействия. В серийных изделиях максимальный порог установлен на уровне 6,7 кг на 100 мм. кв.
Предельные температурные значения – от -50°C до +420°C.
Обязательно проверяют гибкость гофры, которая указана в сопроводительной документации.

Для фиксации трассы на поверхности применяют монтажные клипсыСпециальные крепежные изделия серии E-Clip. Они приспособлены для работы с применением газового пистолетаПолимерная гофрированная трубка с монтажным переходным устройством

Изображенная выше модификация отличается улучшенными техническими характеристиками. Это – наглядная демонстрация возможностей современных изделий:

Такая трубка сохраняет целостность при низких температурах. Она сгибается без повреждений при -40°C.
При +105°C допустима продолжительная эксплуатация. Кратковременно разрешено повышение температуры до +105°C.
Лабораторными испытаниями подтверждена возможность многократного сгибания без образования дефектов (до 200 тыс. циклов).
Вставляют такой наконечник до срабатывания защелки, не сильным нажатием. Для извлечения – нажимают привод запорного устройства. Фиксация осуществляется в шести точках, по периметру.
Переменный внутренний диаметр стыковочного узла и специальное уплотнительное кольцо совместно обеспечивают герметизацию по международному стандарту IP
Для затяжки резьбового соединения применяют 12/6 граней (накидной и рожковый ключ соответственно).
На боковые грани нанесены данные о внутреннем диаметре узла, параметрах резьбы.

Разные виды изделий

Гофра для проводов состоит из двух основных частей. Верхняя спираль шире и прочнее. Она противостоит нагрузкам. Промежутки между этими кольцами – узкие и тонкие. Именно они обеспечивают необходимую гибкость без повреждения структуры. Для упрощения анализа, все изделия делят на две основные группы.

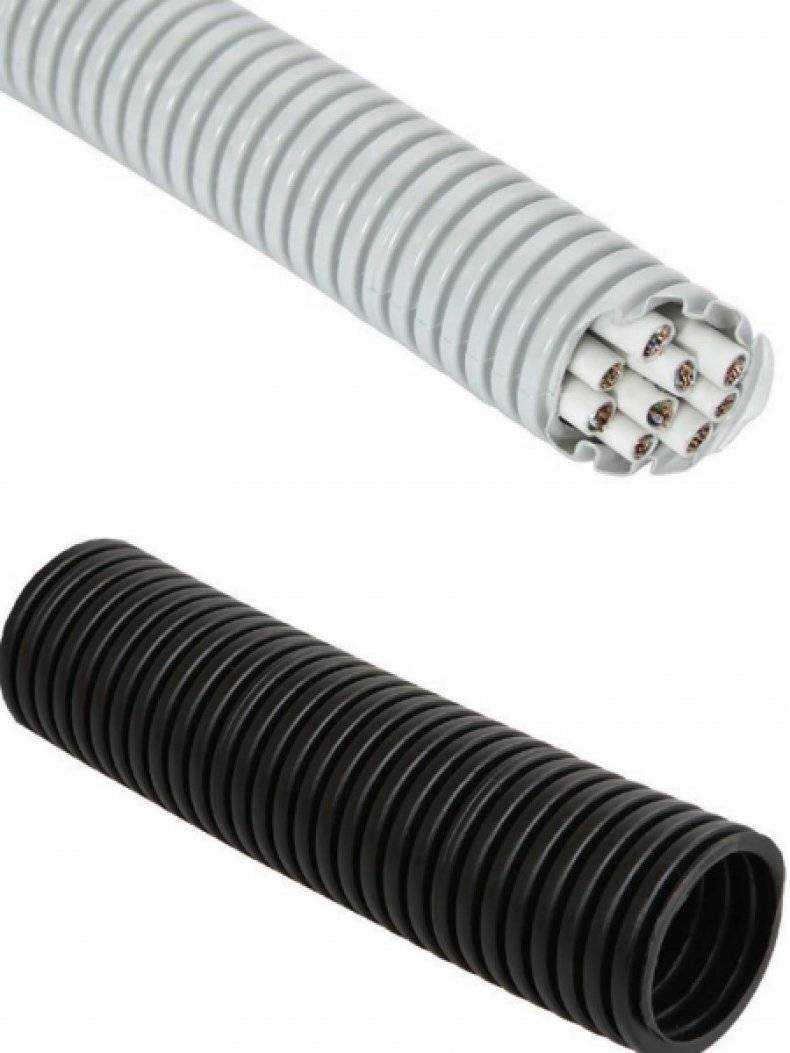

Полимерная гофра для проводов

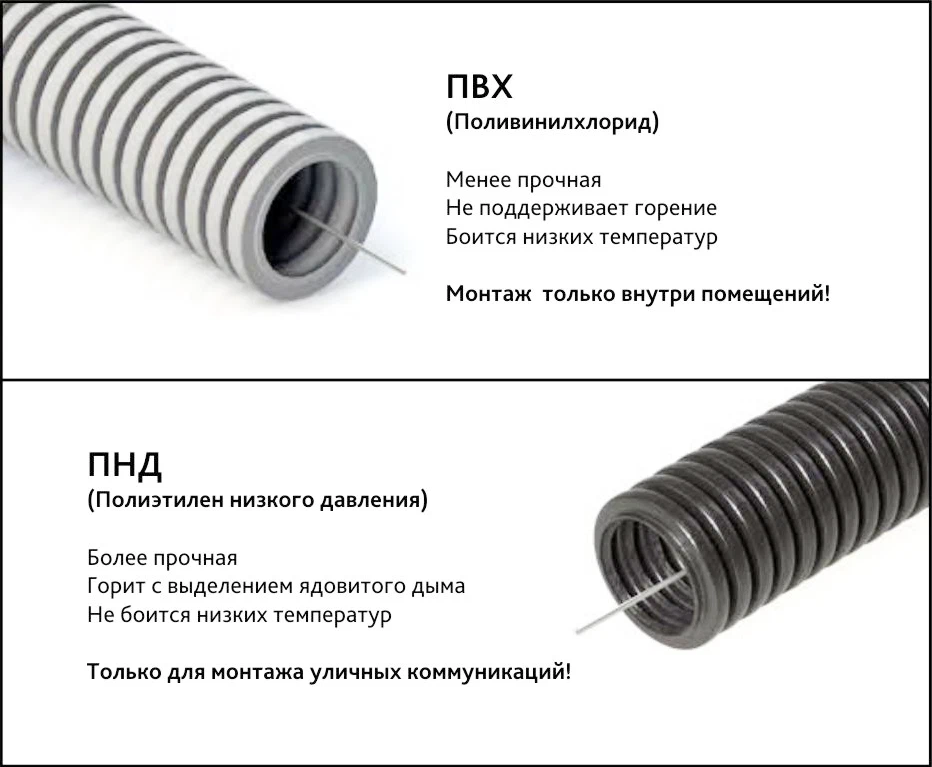

В следующем списке приведены особенности разных материалов:

Полиэтилен, созданный с применением технологии высокого давления. Его применяют для установки проводки внутри кирпичных стен, иных негорючих конструкций. Такие изделия обладают высокой стойкостью к механическим повреждениям.
Там, где требуется хорошая пластичность, используют полиэтилен, изготовленный по методике низкого давления.
В поливинилхлорид добавляют антипирены. С такими компонентами полимер становится устойчивее к высоким температурам и перестает поддерживать процесс горения.
Полиамидную гофру для проводов устанавливают для лучшей защиты от повышенной влажности.

Для получения особых потребительских характеристик гофру создают из нескольких разных материалов. В данном случае гладкие внутренние стенки упрощают протягивание кабеля

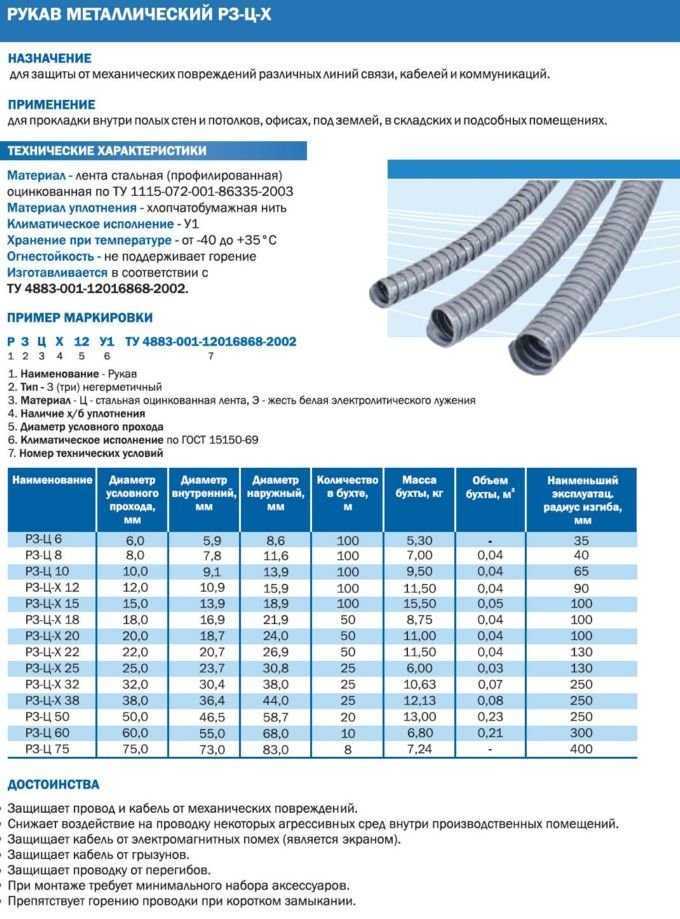

Трубы металлические гофрированные для электропроводки

Такие изделия дороже. Но именно их применяют при высокой запыленности атмосферы, если не исключен контакт с агрессивными соединениями. Металл защитит от повреждения оболочки грызунами. Он обеспечит повышенную прочность и не горючесть. Этот материал не впитывает загрязнения и запахи, не выделяет вещества при нагреве. Его применяют, чтобы дополнительно экранировать электромагнитные помехи.

Металлическая гофра для проводки способна выполнять свои функции десятки лет

Такая инвестиция оправдана с учетом длительного срока службы. Но внутри металлических труб при определенных температурных условиях образуется конденсат. При составлении плана трассы следует предусмотреть возможность сбора влаги в нижней точке и последующего удаления.

Декоративные клипсы

Конструктивно эти изделия аналогичны монтажным зажимам с гвоздиками. Благодаря декоративной форме, такие зажимы позволяют не только произвести крепление провода, но и придать помещению требуемый стиль, а также красиво замаскировать провода на стене. Пример использования таких зажимов представлен на фото ниже.

Другой пример декоративных зажимов для кабеля представлен на следующем фото. Такие самоклеящиеся универсальные клипсы крепятся на двухстороннем скотче и предназначены для фиксации кабелей зарядных устройств телефонов и компьютерных периферийных устройств. Зажимы на липучке удобно располагать на любой гладкой поверхности.

Обзор данного вида изделий предоставлен на видео:

Прокладка кабеля в гофре: разновидности гибких изделий

На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:

для силового кабеля;
для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).

Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:

скрытой внутренней;

Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам

наружной;
подземной.

Существует другой тип классификации изделий – по степени прочности:

легкие трубы;
тяжелые;
сверхтяжелые.

По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая

Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).

Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:

№ п/п	Цвет гофры	Сфера применения
1.	Серый	Стандартный электропровод
2.	Белый	Компьютерные сети, интернет
3.	Зеленый	Телефонный или другой слаботочный кабель
4.	Красный	Внешний силовой электрокабель
5.	Синий	В системе «теплый пол» и гибких водогонах
6.	Желтый	Нужды газоснабжения
7.	Гофра черная и коричневая	Изолированные провода бытовой техники и других электроприборов

Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.

Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд

До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).

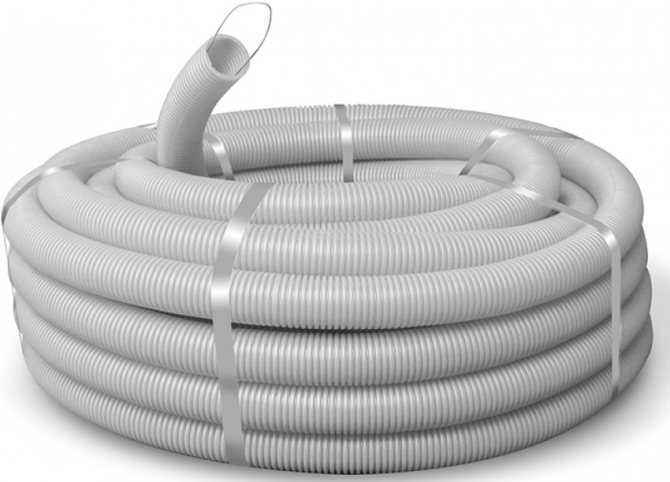

В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей

При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.

Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.

Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.

Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений

На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.

Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).

При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.

При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки

Какие производители заслуживают доверия?

Не покупайте откровенно «ноунеймовскую» гофру, так как практика показала, что заявленные характеристики часто не соответствуют реальности. Из производителей, которые заслуживают доверия, отметим следующих:

DKC;
IEK;
EKF;
KOPOS;
ЭРА;
Экопласт;
РУВИНИЛ;
NASHORN — пока в ассортименте только ПВХ гофра.

Комплектующие у них конечно дороже, чем у китайских аналогов, но качество в разы лучше. Тем более, что купить в России нет никаких проблем.

Еще немного интересного из мира электрики:

Почему между фазой и нолем 220 В, а между фазами 380 В?
Почему в США в сети напряжение 110 В, а в России 220 В?

Фрезерование газобетона вместо штроб

Плюсы:

Канал делается под толщину провода, например, ВВГнг. Не нужно дополнительно фиксировать провод в стене, достаточно просто вложить.
Нет огромного количества пыли.
Не нужно подключать шланг от пылесоса.
Легкий инструмент обеспечивает мобильность: понадобится только шуруповерт с насадкой — фрезой.

Мнение эксперта
Сергей Шабловский
Штукатур

Отметим, что способ подойдет только под прокладывание одиночных проводов в газобетоне и других ячеистых блоках. Под гофру придется штробить.

Делается канал под провод очень просто.

На стене намечаем линию под электрику.
Фрезеруем на нужную глубину. Для провода под розетки 3*2,5 нужна фреза 8 мм, для провода под освещение 3*1,5 берем фрезу диаметром 6 мм.
Закладываем провод.
Штукатурим стены.

Как это делается показано на видео ниже.

Последовательность работы с гофрированной трубой

Новичку, сталкивающемуся с подобной работой, бывает тяжело понять как протянуть провод через гофру, особенно когда это делается впервые. Чтобы все прошло гладко, следует соблюдать приведенную ниже последовательность действий.

Отмеряется (лучше по месту) необходимая длина гофры, отрезается ножом, а стальная проволока перекусывается бокорезами. В процессе резки необходимо пальцами придерживать протяжку, чтобы она не утонула в трубе.

Достать ее оттуда практически невозможно, тонкая проволока концом может упереться в одно из колец. Если это случилось, ничего другого не остается, кроме подрезания трубы. После отрезания из гофры должны выглядывать оба конца протяжки, загнутых наружу.

Готовится жгут. Для облегчения последующих действий он должен быть максимально плотным. Возможно, для этого его придется в нескольких местах стянуть изолентой.

От изоленты на тканевой основе лучше.отказаться, так как ее шероховатая поверхность может затруднить протяжку жгута через трубу. ПВХ изолента, более гладкая, вполне подходит.

Одна из самых ответственных операций – присоединение конца вставляемого в гофру жгута к стальной протяжке.

Закрепить проволоку можно двумя способами: сделать плотный виток вокруг конца жгута либо зацепить за внешнюю изоляцию, проколов ее. Теперь место соединения плотно и надежно обматывается изолентой. Никакие концы не должны торчать из получившегося соединения. Конструкция должна представлять собой гладкий цилиндр.

Затягивание жгута в гофротрубу предполагает наличие двух пар рук, но можно это сделать и самому, если свободный конец протяжки прочно закрепить на какой-либо конструкции.

Задача: удерживая протяжку, натянуть гофру на жгут. Работа нелегкая и монотонная даже в том случае, когда между жгутом и трубой остается небольшой зазор. Если приходится прилагать при натяжке очень большие усилия, существует риск оторвать протяжку от жгута. В таком случае остается обрезать уже надетую часть гофры и повторить крепление.

Снимать уже сидящий на проводах отрезок трубы или нет, решается из соображений эстетики. Если устраивает гофротруба, соединенная из отрезков при помощи изоленты, лучше не снимать, а продолжить процесс, начиная со стадии крепления жгута к протяжке.

Труба с заправленными в нее проводами крепится к стене, потолку или другим объектам при помощи специальных клипс для крепежа гофротрубы или другим способом. Ццель крепления – защита от провисания получившейся конструкции.

Способ монтажа проводов в гофротрубе приведен для случая, когда диаметр жгута соизмерим с внутренним диаметром трубы. Если кабель или провод легко входят в гофру, то и сам процесс упрощается, но подход тот же!

Стоит помнить, что если планируется защитить несколько проводов, их можно вставить в гофротрубу только одновременно.

При подсоединении к розеткам или распределительным коробкам проводов, защищенных гофрой, нужно позаботиться о том, чтобы кромка гофры входила в розетку или коробку, не оставляя на виду открытый провод.

Посмотрите видео, в котором рассказаны некоторые хитрости о том как продеть провод.

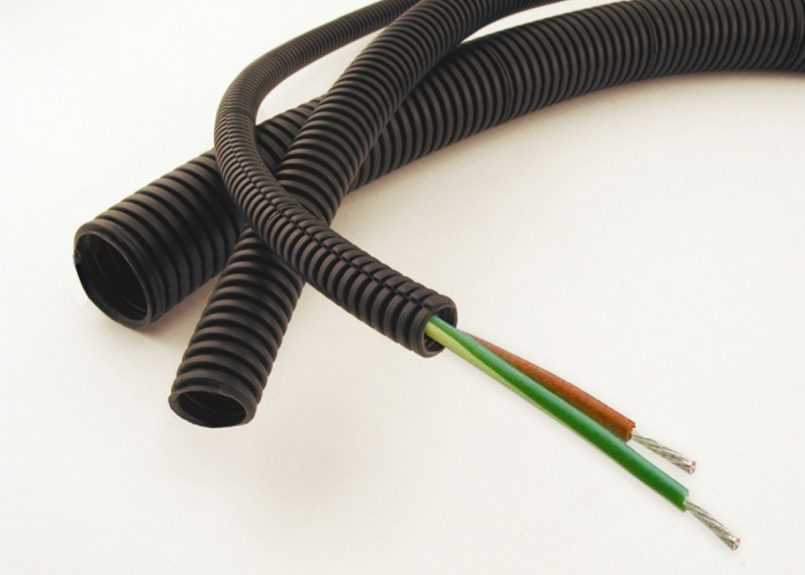

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

Диаметру.
Толщине стенок.
Используемым материалам.
Цвету.
Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

ПВХ – это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
Двухслойные. Пример – труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
Средние (до до 750 Н/ 5 см2) – укладываются в штробу.

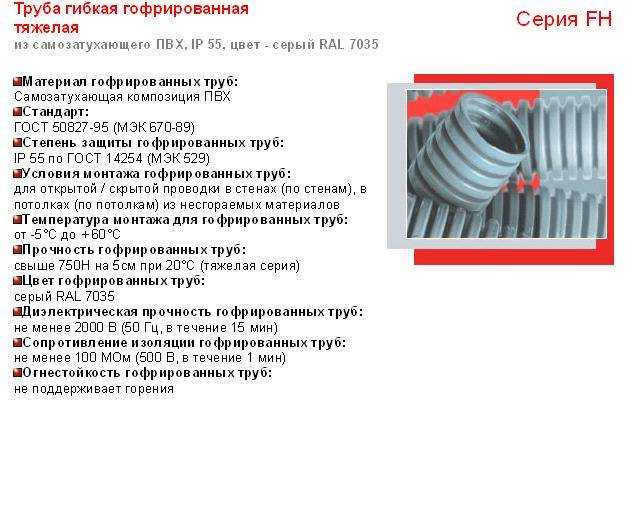

Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор – это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

Белый – освещение и интернет.
Серая или черная – розетки, цепи общего назначения.
Зелёный – информационные кабели и телефония.
Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметр	Внутренний диаметр
16	10.7
20	14.1
25	18.3
32	24.5
40	31.5
50	39.6

Размерный ряд металлорукавов:

Наружный диаметр	Внутренний диаметр
9.8	5.1
11.0	7.7
13.5	9.7
15.6	11.7
19.0	14.7
22.0	18.0
38.0	31.5
45.0	37.5
58.0	49.5
71.5	62.5
87.5	78.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.
