Байдарка своими руками из пвх труб

Выбор конструкции

Из пластиковых труб можно изготовить:

обычную одноместную или двухместную лодку (рисунок выше);
лодку катамаранного типа, которая способна двигаться от весла, небольшого мотора или педального привода.

Лодка типа катамаран на веслах

Преимуществами катамарана перед обычной лодкой являются:

минимальное количество материалов. Катамаран из ПВХ труб можно не обшивать, не оснащать килем и иными конструкциями, обеспечивающими комфортное использование;
небольшой вес, что способствует облегчению перевозки;
прочность и надежность, достигаемые за счет сбалансированности плавсредства;
возможность развивать высокую скорость движения;
возможность устанавливать несколько сидений.

Катамараны в отличие от обычных лодок, изготовленных из труб, можно оснастить небольшими моторами, что повысит удобство использования.

С гибким и жестким рундуком

Описание катамаранов содержит информацию о материалах для устройства палубы. Рундук катамарана может быть гибким и жестким. Модели с гибким рундуком легче укладывать при сборке и транспортировке, а жесткие конструкции надежнее и удобнее в использовании, но занимают много места при перевозке.

Натяжная палуба изготавливается из ткани ПВХ, обшитой по периметру стропами с петлями для крепления на раме. Гик этих катамаранов средней толщины, клапан для воздуха — возле стрингера, крепежи крестообразного типа. В гибких видах используется материал из поливинилхлорида (ПВХ) с высокой плотностью — 800 г/кв.м. На этих моделях можно устанавливать крупные баллоны.

Модели на два и три бимса

Катамаранные модели для рыбной ловли имеют два или три бимса, служащих для укрепления конструкции. Чем выше защищенность рамы, тем больше пассажировместимость и другие технические характеристики.

Модели на два бимса — для двух пассажиров. Опоры установлены на небольшой высоте. Грузоподъемность — до 300 кг, длина судна — до 3,4 м, диаметр стрингера — 1,3 мм, на баллонах — резиновые латки, крепление — в виде крестовин. Могут оснащаться гибкими рундуками. Эти конструкции пользуются у рыбаков спросом.

Катамараны на три бимса — четырехместные. Грузоподъемность — до 500 кг, воздушные клапаны — возле стрингера. Рундуки — жесткие, иногда гик резиновый. Популярны варианты судна с двумя опорами. Эти плавательные средства изготовлены из материалов с высокой плотностью.

С низкой и высокой опорой

Опоры разной высоты влияют на установку моторов разной мощности. Небольшие модели имеют низкие технические параметры, судна больших габаритов с мощными моторами — более высокие качественные характеристики.

Модели с низкими опорами предназначены для установки маломощных моторов. Их грузоподъемность — 300 кг, воздушные баллоны имеют небольшой диаметр. Возможно применение резиновых гиков и баллеров. Стрингеры крепятся на ПВХ-накладках.

Для использования мощных моторов выпускаются катамараны с высокими опорами. В этих моделях предусмотрен жесткий каркас из алюминия, баллоны большого диаметра (плотность — 800 г/кв.м), стрингеры толщиной 1,4 мм. Опоры дополнительно фиксируются растяжками. Длина такого катамарана достигает 4 метров.

Одноместный катамаран

Изготовление простейшего одноместного катамарана начинаем с изготовления поплавков. Берем две трубы одинакового диаметра и длины (исходя из расчетов, приведенных выше, нам понадобятся пластиковые трубы для наружной канализации диаметром 0,4 метра и длинной 2 метра). С одной стороны обоих труб крепим . Это будет задняя часть катамарана.

Переднюю часть, для большей проходимости и маневренности нужно приподнять. Для этого используем два пластиковых колена с изгибом 120 градусов. Крепим их на второй конец труб и так же закрываем заглушками.

Поплавки готовы. Можно приступать к сборке.

Для соединения поплавков в один «целый» катамаран можно использовать все, что угодно. Подойдут пластиковые трубы небольшого диаметра,

деревянные бруски, металлические уголки и прочее.

Из выбранного вами материала делаем поперечины шириной 1,2 метра.
Устанавливаем баллоны строго параллельно друг другу так, чтобы загибы смотрели вверх и в одном направлении.
Закрепляем поперечные планки поверх баллонов. Для крепления могут быть использованы как хомуты, так и саморезы, которыми поперечные планки можно прикрутить к поплавкам для большей прочности.
На поперечные балки устанавливаем любое удобное сидение, берем в руки весла и гребем, куда хотим.

Придаем лодке форму и проклеиваем

Смолой с наполнителем производится забивка швов изнутри лодки и проклейка.

В качестве наполнителя рекомендуют использовать древесную пыль, но в случае отсутствия таковой можно воспользоваться аэросилом и тиксотропной добавкой для смолы.

В оригинале рекомендуется всё же пыль древесная.

Далее производим обработку наружного борта и закругление швов, а так же подгонку нижних и боковых частей корпуса так как они будут составными из-за того что листы фанеры короче чем длинна лодки.

Проект предусматривает соединение на ус, однако можно сделать и встык, но это приведёт к утолщению шва.

Далее после всех проделанных операций можно приступить к раскройке стекловолокна по размерам и пропитке пред оклейкой.

Сборка палубных реек в оригинале предусматривает использование кедровых пород дерева. Так как данный материал найти практически невозможно, поэтому можно использовать оставшуюся фанеру после распила деталей.

Для временного крепления можно использовать клеевой пистолет.

После всех вышеперечисленных операций можно приступать к оклейке стеклотканью снаружи и изнутри. Когда оклейка окончена и клей застыл, приступаем к монтажу пяточных упоров.

Сделать их можно используя мебельные винты, а к корпусу приклеить.

Для выравнивания швов можно воспользоваться обычной полиэтиленовой плёнкой, они получаются очень гладкими и не требуют дополнительной шлифовки. Для разглаживания не требуются никакие инструменты можно руками.

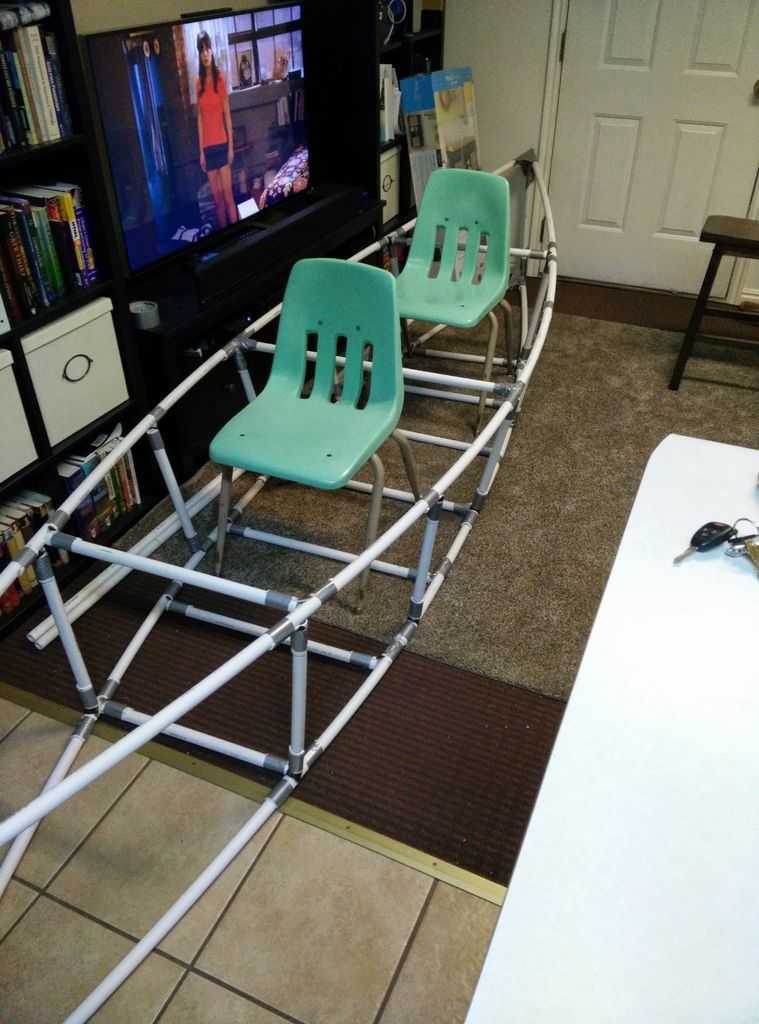

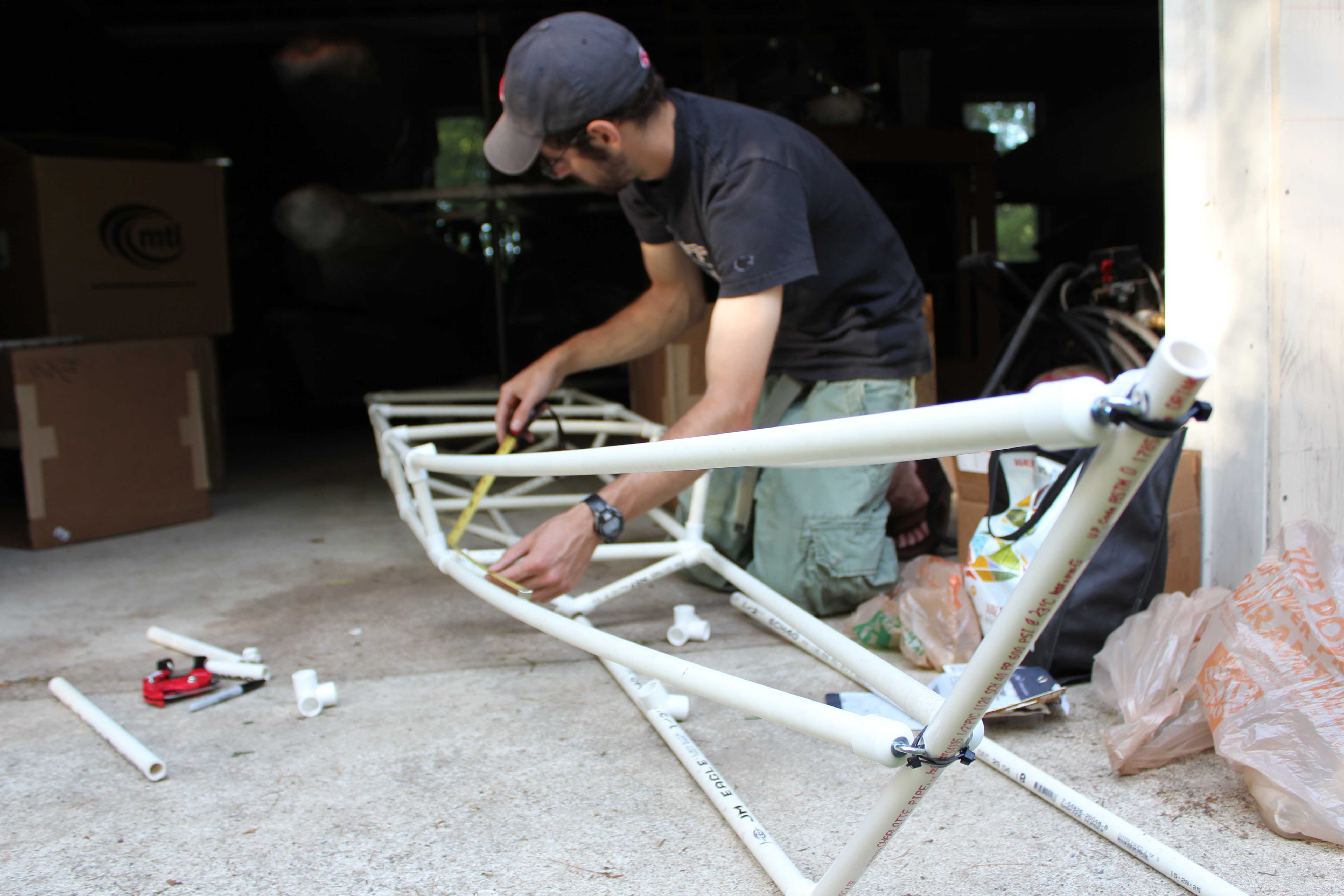

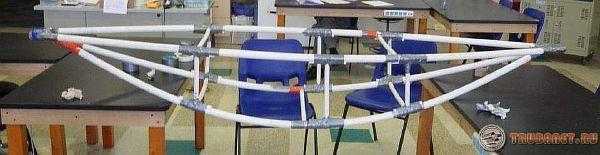

Каркас

Если подойти к этому вопросу безответственно, то сооруженная конструкция развалиться при первой попытке запустить ее на водные просторы.

После детальной разработки и проверки чертежа можно начинать практические работы по созданию каркаса. Можно закрепить каркас уже предложенными методами выше, а можно использовать для работы паяльник для пластиковых изделий.

Работать с такими инструментами не сложно. С этими работами справиться даже тот человек, который не имеет опыта в данной сфере. К паяльникам прилагают инструкцию, где детально расписан весь порядок действий.

Покупать для разовой работы, чтобы сварить каркас, этот инструмент не рекомендуют, оправдывая это экономической невыгодностью.

Лучше для крепления каркаса из пластиковых труб использовать аппарат, взятый в аренду. Эту услугу предлагают магазины, которые занимаются продажей паяльников.

Если при работе возникнут какие-нибудь трудности, то решить задачу, как правильно сделать каркас из труб ПВХ, помогут видео материалы.

Изготовление киля

Самодельный киль на лодку из пластиковой трубы выполняется просто. Весь материал, который идет в работу, отличается прочностью, маленьким весом и небольшой стоимостью. Для плоскодонки такой киль подойдет идеально.

Работать с такими инструментами не сложно. С этими работами справиться даже тот человек, который не имеет опыта в данной сфере. .

Купить такой тент – удовольствие не из дешевых
, поэтому многие рыбаки оснащают свои «субмарины» тентами, который производят своими рукам
и.

Самая простая конструкция – это тент, который крепят на каркас, закрепленный на стойках. Все это можно сделать из ПВХ труб.

Работа выполняется так: на каркас в конце закрепляется брезент или ткань ПВХ. ПВХ трубы являются легким материалом, который не станет общий вес.

При этом они достаточно прочные, и каркас не сломается при случайном зацеплении с нависшими над водой ветками или кустарниками.

Конструкция тента из ПВХ трубок, проделанного своими руками, может быть очень разной, здесь все зависит от размеров и формы изделия, и от личных предпочтений.

Лодка из труб ПВХ своими руками станет неповторимой, если ее дополнительно украсить

Многие этому моменту уделяют особенное внимание, например, расписывают акриловыми красками, обшивают окрашенными листами фанеры и другое

В этой инструкции мы рассмотрим способ изготовления резвого картера из ПВХ-труб и прочих комплектующих для сантехники. Катер оснащен двумя двигателями, это делает его быстрым и мощным, но это далеко не все преимущества. Благодаря такой конструкции нет необходимости устанавливать на катер руль, он поворачивает путем одиночного включения двигателей. К примеру, если включить правый мотор, катер будет поворачивать налево и наоборот. А если включить один двигатель вперед, один назад, катер развернется на одном месте, как танк. Катер также умеет делать задний ход, особенно это полезно, если он застрянет в водорослях.

Материалы и инструменты, которые использовал

Список материалов:
— два моторчика;- аккумулятор;- ПВХ-трубы, заглушки, тройники, уголки;- два переходника на вал моторчика;- сварочный электрод (или другой стержень);- два винта (водяных);- — пенопласт;- клей; — герметик;- винтики.

Список инструментов:

Процесс изготовления катера:

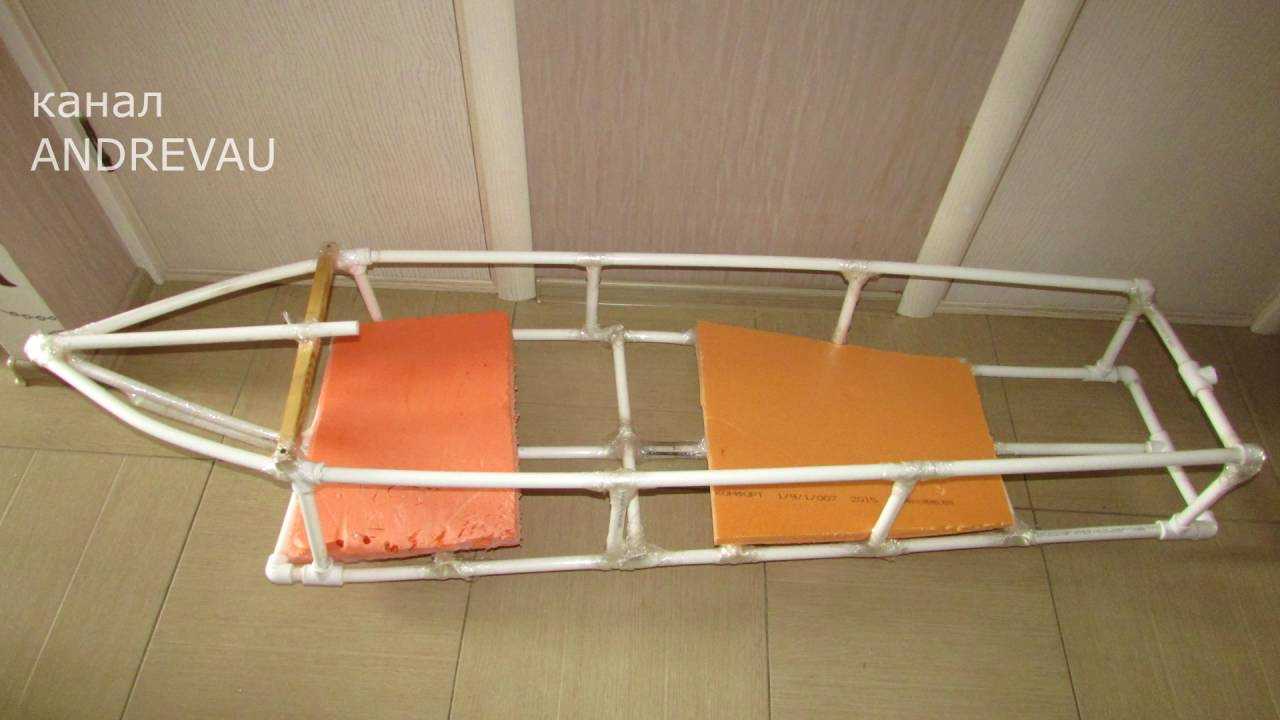

Шаг первый. Собираем раму
Вся рама изготавливается из нескольких кусков ПВХ-труб, уголков, а также будет нужно два тройника. Нарезаем трубы до нужной длины, а потом все собираем так, как на фото. Сложного в этом ничего нет, главная особенность в том, чтобы все узлы были герметичны. В противном случае в раму наберется вода, и кораблик начнет тонуть. Собирается все на клею, его нужно наносить побольше. Для дополнительной герметичности клей можно нанести и снаружи на места соединений.

Шаг второй. Места под двигатели

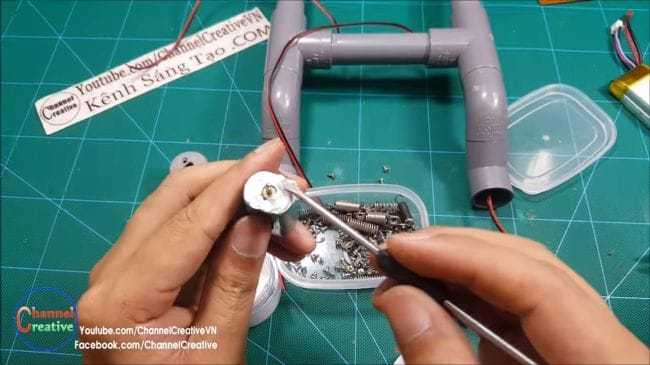

Шаг третий. Устанавливаем моторчики

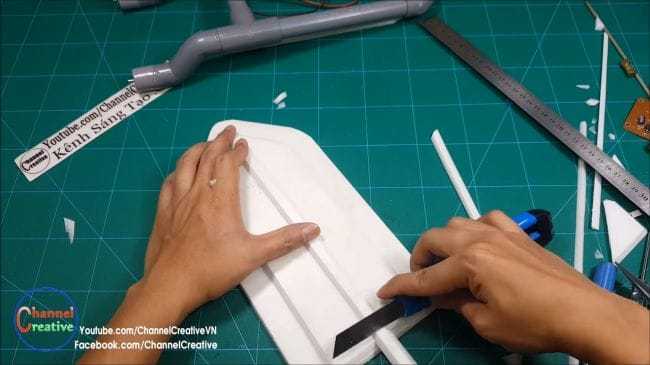

Шаг четвертый. Изготавливаем палубу и днище
Днище и палуба представляет собой одно целое, а собирается все это дело из двух листов пенопласта. Сперва вырежьте основной лист, это будет палуба. Потом вырежьте еще один лист поменьше, приклейте его к палубе при помощи горячего клея, это будет та часть, которая погружается под воду.

И, наконец, для катера нужно сделать киль, он позволит двигаться судну четко по прямой. Киль делается также из пенопласта. Вырезаем и приклеиваем горячим клеем. Без киля кораблик будет поворачивать, так как винты вращаются в одном направлении.

Шаг пятый. Устанавливаем и подключаем электронику

Купить каяк или сделать своими руками?

Самый простой вариант – это купить уже готовый каяк, но многие люди предпочитают изготавливать его своими руками. Такой способ тоже потребует не мало финансовых затрат, а также затрат свободного времени и определенного навыка, но он не настолько сложный, как это может показаться на первый взгляд.

Этот процесс многие люди находятся довольно интересным, к тому же самостоятельное изготовление позволяет быть уверенным в качестве плавательного средства и учитывать индивидуальные требования к лодке. На сегодняшний день существует множество схем и мануалов, которые в значительной степени упрощают данный процесс.

Почему катамаран?

Вариантов плавсредств существует масса, как и их предназначений. Для тех, кто проживает вблизи водоемов, а особенно для тех, у кого преодоление водной преграды является жизненной необходимостью, катамаран подойдет идеально. Такой вариант судна имеет массу преимуществ перед байдарками, лодками или яхтами.

для изготовления катамараны из пластиковых труб требуется минимальное количество материала. К тому же, вполне могут быть использованы остатки от недавнего монтажа канализации или водопровода;
катамаран имеет небольшой вес, поэтому не доставляет проблем в вопросах транспортировки;
благодаря особенностям конструкции – два баллона, соединенные палубой, такое плавсредство имеет высокие мореходные качества, прочность, надежность и достаточную скорость движения;
возможность размещения необходимого количества мест для сидения;
на катамаран можно установить двигатель любого типа.

Из чего состоит катамаран?

Катамаран имеет большое количество особенностей конструкции, в сравнении с другими плавсредствами.

Основой для катамарана служат пластиковые трубы большого диаметра

Именно поэтому нужно подробно знать его составляющие, прежде чем приступать к чертежам и монтажным работам.

Первая, и самая главная, часть катамарана – поплавки. Это две камерные конструкции, расположенные по бокам плавсредства. Их непосредственная задача – удерживать судно на плаву. Баллоны могут быть изготовлены из разных материалов, ограничивающих внешний периметр поплавка. Для этого используют пленку, из которой изготавливаются надувные баллоны, пенопласт или трубы ПВХ.
Соединительная рама. Она может быть выполнена из любых материалов, начиная от все тех же пластиковых труб и заканчивая деревом или металлом. Чем легче рама катамарана, тем меньший размер могут иметь поплавки.
Палуба. Эта часть создается для размещения пассажиров, багажа и прочего, что будет транспортироваться по воде.
Руль. Функцию руля у любого плавсредства выполняет подводная лопасть, которая для движения прямо устанавливается параллельно движению, для поворота отгибается в ту или иную сторону с помощью выведенной на палубу поворотной ручки.
Весла, педали, мотор или любое другое устройство, приводящее катамаран в движение.

Как сделать каяк?

Для изготовления каяка можно использовать фанеру. Для сборки без каркасного каяка подойдёт метод склей и сшей, который будет подробно рассмотрен в данной статье.

Сборка по данной методике потребует мало времени и сил.

Как построить байдарку своими руками?

Огромную популярность у туристов приобрели байдарки «Росинка», созданные ещё в советское время. Много лет подряд они занимают почётное место в спорте, туризме, рыбалке.

Сравнительная простота конструкции и лёгкость изготовления позволила занять ей почетное, лидирующее место у людей желающих изготовить байдарку самостоятельно.

Сборка байдарки (каяка)

Последовательность сборки байдарки «Росинка»:

Устанавливаются на стапеле шпангоуты из фанеры.
Укладывается киль на шпангоуты в специально предназначенные для этого пазы, с заранее прикреплённым форштевнем и ахтерштевнем. Углы присоединяются к килю.
Укладываем на свои места скуловые брусья, привальные и стрингеры днищевые.
Перед тем как приступить к обшивке следует подогнать все выступающие брусья для того что бы обшивка плотно легла на борт.
Закончив подгонку можно приступать к крепежу обшивки.
Устанавливаем палубу. Обрезаем пилой и обрабатываем рубанком транцы, шпангоуты, переборки по линии палубы.

Между привальным брусом и карленгсом ставим так называемые «сухари» — это бруски из дерева равные расстоянию между карленгсом и привальным брусом. Проводим стыковки палубного настила и крепим его при помощи клея и мелких шурупов.

Устанавливаем комингс по периметру кокпита

При желании можно облегчить одноместное судно, для этого стоит просто сделать корпус короче, исключая средний шпангоут. Кроме того у данного вида лодки шпангоуты можно в принципе удалить достаточно будет оставить 2 переборки попкита.

Работа с корпусом закончена, после этого изготовляем сиденья, спинки, елани, рулевое устройство и руль.

Вёсла можно сделать самому или приобрести в магазине.

Помимо этого данный вид байдарки предусматривает возможность установки паруса, но это потребует дополнительных поплавков вдоль борта.

В палубе под мачту делают усиленное дополнительными накладками отверстие, а на килевую часть гнездо для штопора мачты.

Есть возможность установки мотора, с этой целью на краях кокпита следует смонтировать узлы для крепления маломощного мотора. Таким образом, вы получаете универсальную лодку.

Как поймать больше рыбы?

Я уже довольно давно занимаюсь активной рыбалкой и нашел много способов как улучшить клев. И вот самые эффективные:

. Привлекает рыбу в холодной и теплой воде с помощью феромонов, входящих в состав и стимулирует ее аппетит. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
Более чувствительные снасти. Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
Приманки с использованием феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие мои материалы на сайте.

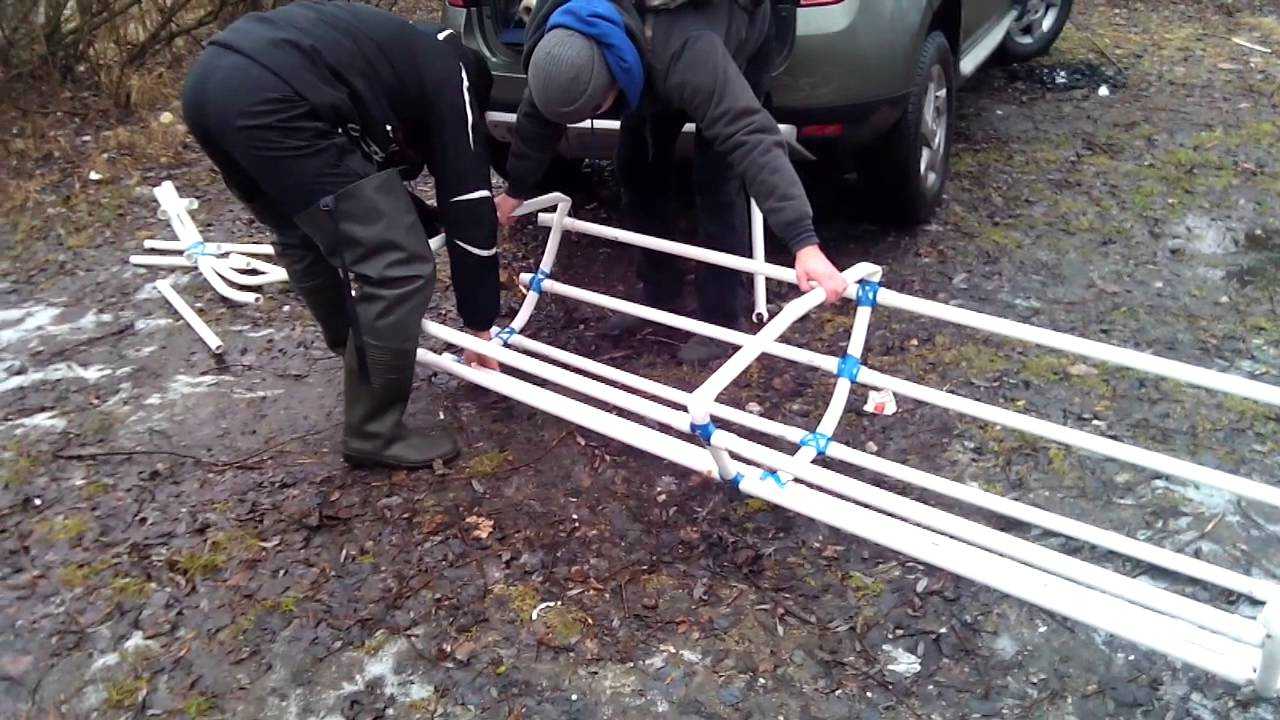

Тележка

В отличие от лодки, на создание которой придется потратить немного времени, тележка для лодки из ПВХ труб делается быстро. Она предназначается для транспортировки лодки из ПВХ труб с двигателем и прилегающим грузом.

Наличие тележки существенно облегчает перевозки лодки. Имея тележку, смонтированную своими руками, при перевозке можно обойтись без посторонней помощи и напряжения.

На предоставленных фото и видео — роликах есть возможность увидеть различные варианты этих механизмов. Рассмотрев их можно выбрать наиболее подходящий вариант для постройки своими руками.

Видео

ТЕЛЕЖКА ДЛЯ ЛОДКИ ПВХ СВОИМИ РУКАМИ (WHEELS FOR BOAT)

Размеры тележки зависят от габаритов лодки. И рассчитывая их, нужно иметь в виду, что ширина тележки должна быть такой, чтобы плавательное средство удобно на ней размещалось.

Для создания такой конструкции своими руками необходимо подготовить трубу объемом на 32 мм. Специалисты рекомендуют остановить свой выбор на изделиях, армированных стекловолокном.

Также следует запастись соответствующими креплениями для патрубков (муфтами и крестовинами). Еще понадобиться пара колес и стальной прут.

Вначале делают ось из трубок со вставленным стальным прутом. На него вставляют колеса и фиксируют их скобами. Далее из трубок выполняется рама, которая на подпорках размещается над осью.

Еще некоторые детали

Теперь, как сделать лодку из труб пвх, ясно. Данная работа потребует много терпения, займет не маленький отрезок времени, но в конечном результате можно получить огромное удовольствие от такого дополнения к отдыху на водных просторах, как отличная лодка, сделанная своими руками.

Для удобства плавания понадобятся весла. Их тоже не трудно сделать своими руками. Для этого отлично подойдет не толстая ПВХ труба.

Эти полоски крепят к пластиковым трубкам саморезами. Саморезы подтягивать очень плотно не советуют, потому, что акрил может лопнуть. А нижнюю часть весла рекомендуют немного закруглить.

Смотреть видео Для большей устойчивости изделия на его боковых частях можно приделать выносные опоры. В их роли могут выступать два больших пластиковых бутыля на выносных планках.

В таком дополнении есть плюсы, это, например, образование свободного места для хранения улова или любых других мелочей. Но, есть в таком решении и свои минусы, на таких плавательных сооружениях немного труднее грести из-за нехватки места.

Тент

Настоящий рыбак не бросает рыбалку ни в зимнее время, ни в плохую погоду. На рыбной ловле в летний период от палящих лучей солнца и от проливного дождя на плаву может защитить тент. С такой защитой речная прогулка не будет безнадежно испорчена.

Купить такой тент – удовольствие не из дешевых, поэтому многие рыбаки оснащают свои «субмарины» тентами, который производят своими руками.

Лодка из труб ПВХ своими руками станет неповторимой, если ее дополнительно украсить

Видео

Лодка из ПВХ трубы и пленки, спуск на воду

После таких мероприятий сконструированное своими руками творение точно будет неповторимым и запоминающимся. Вся конструкция не потребует большого количества финансов, ведь магазинные аналоги стоят куда дороже.

Немного терпения усидчивости, потраченные в процессе конструирования, принесут огромное удовольствие от отдыха на речке.

Изготовление катамарана

Чтобы своими руками сделать самодельную лодку катамаранного типа, необходимо:

разработать чертеж конструкции;
подготовить материалы и инструменты;
произвести сборку конструкции.

Подготовка к изготовлению лодки типа катамаран

Чтобы обеспечить максимальный уровень безопасности при использовании самодельной лодки, необходимо на первой стадии разработать чертежи конструкции и определить габаритные размеры плавсредства.

Ее размеры зависят от таких факторов, как:

количество мест для сидения;
способ управления.

Если планируется соорудить одноместную лодку, то ее длина не должна превышать 1,5 – 2 м. Двухместные плавательные средства можно изготавливать длинной 3,5 – 4 м. Трех и более местные лодки катамаранного вида можно сделать длиной до 6 м. Если плавсредство будет иметь большую длину, то снизится показатель маневренности и увеличится сложность управления.

Ширина лодки при выборе весельного способа управления не должна превышать 1,2 м. Если планируется изготовить катамаран под установку мотора или паруса, то ширина плавсредства может быть увеличена до 2,5 – 3 м.

Схема катамарана

Для изготовления потребуются:

пластиковые трубы, диаметр которых зависит от длины катамарана. Изготовить катамаран можно и из алюминиевой трубы, но стоимость конструкции значительно увеличится;

При длине плавсредства до 2 м рекомендуется использовать трубы диаметром 0,3 – 0,4 м. Если длина составляет 3,5 – 4 м, то понадобятся трубы сечением 0,45 – 0,5 м. при длине катамарана более 4 и используются трубы диаметром 0,5 – 0,6 м.

заглушки для труб;
колено с изгибом в 120° – 2 штуки;
бруски из дерева, металлические уголки или пластины, трубы небольшого диаметра для скрепления поплавковых труб;
хомуты, саморезы и иные виды крепежей;
герметик;
сиденье;
весла.

Сборка катамарана

Порядок сборки следующий:

на трубы крепятся колена с изгибами. Стыки надежно герметизируются;
основные поплавковые трубы устанавливаются на ровной поверхности строго параллельно относительно друг друга и скрепляются поперечинами;
установка заглушек;
устанавливается сиденье.

Пример сборки лодки типа катамаран

Процесс изготовления более сложной конструкции катамарана с возможность управления представлен на видео.

Детали продольного набора самодельной туристической байдарки

Позиции 1 — 12 обозначены на сборочном чертеже корпуса.
13 — язычок δ=4; 14 — овальная планка δ=2, дюраль Д16АТ: 15 — замок привального бруса; 16 — концевая планка стрингера и привального бруса; 17 — обойма крепления привальных брусьев к штевням; 18 — замок мидельвейса, нерж. сталь; 19 — угольник мидельвейса; 20 — обойма крепления кильсона к штевням, нерж. сталь; 21 — клиновая накладка, дюраль Д16АМ; 22 — боковые рейки кильсона; 23 — средняя рейка кильсона; 24 — поперечина δ=5, фанера; 25 — поперечина 5х25, фанера; 26 — язычок кильсона; размеры в скобках указаны для язычка стрингера; 27 — замок кильсона, δ=1,5 (для стрингера δ=0,8); 28 — рейка средней секции кильсона; 29 — шпангоут; 33 — заполнитель; 31 — скоба крепления фальшборта на шп. 3 и 4, дюраль Д1; 32 — скоба крепления мидельвейса на шп. 2 и 1, дюраль Д1; 33 — винт крепления привального бруса; 34 — скоба, фиксирующая стрингер на шпангоуте, дюраль Д1; 35 — защелка кильсона, дюраль Д1; 36 — винт защелки, нерж. сталь; 37 — штырек; 35 — держатель спинки; 39 — кормовой фальшборт, фанера δ=7; 40 — защелка фальшборта, Д16АТ; 41 — угольник из дюраля δ=2; 42 — петля фальшборта.

Привальные брусья и стрингера собираются по длине из четырех частей (по 1,03 м каждая) с помощью простейших язычковых замков. К восьми рейкам стрингеров приклепываются замки (дет. 27) к одному концу и язычки (дет. 26) к другому. У остальных восьми заготовок один конец остается свободным, к четырем приклепываются замки и к четырем — язычки. На заготовки привальных брусьев ставятся замки 15 из нержавейки и язычки 13 из дюраля.

Шпангоут и детали крепления набора к нему

Кильсон представляет собой ферму из трех продольных реек, соединенных поперечными планками. Замки и язычки для соединения секций кильсона, как и мидельвейса, изготовляются из нержавеющей стали. На все рейки двух средних секции кильсона приклепываются замки и язычки, на рейки двух концевых секций — только замки и только язычки. Собирать кильсон нужно на какой-либо ровной поверхности, предварительно наметив на ней положения ДП — осевой линии и шпангоутов 2 и 4 (для средних секций). Планки-поперечины кильсона длиной 200 и шириной 25 мм выпиливаются из 5-миллиметровой фанеры. К рейкам они крепятся шурупами и на водостойком клее (лучше всего на эпоксидной смоле ЭД-5).

Секции кильсона

У штевней боковые рейки 22 кильсона приподнимаются и ложатся на клиновую накладку 21. Средняя рейка обрезается под накладкой, как показано на чертеже, и подгоняется окончательно уже во время подгонки и установки штевня. Отступя от накладки на 100—120 мм, боковые рейки нужно обрезать «на ус» с внутренней стороны, но таким образом, чтобы штевень не болтался, а входил плотно.

Штевни выпиливаются из хорошей 8—9-миллиметровой фанеры. Для крепления реек кильсона на штевнях крепятся обоймы 20.

Крепление кильсона к штевням

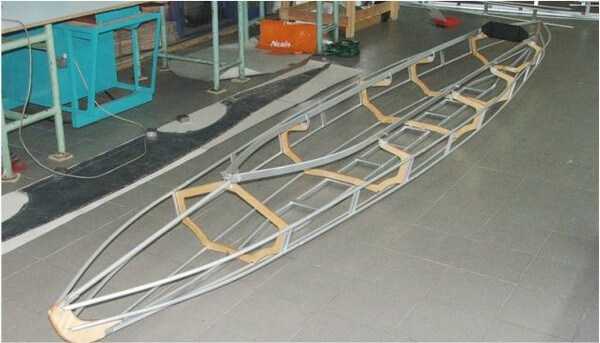

Шпангоуты самодельной туристической байдарки лучше всего согнуть из дюралевой трубки диаметром 14—15 мм. Трубку можно заменить П-образным профилем, который изготовляется из листового дюраля Д1 толщиной 1,5 мм; только один средний шп. 3 желательно изготовить усиленным — из 2-миллиметрового дюраля.

Сначала из полосы делается П-образный профиль. Для гибки его по обводу шпангоута необходимо заготовить стальные оправки-шаблоны, вырезанные по плазовой разметке для каждого шпангоута отдельно (от ДП на один борт, так как шпангоуты собираются каждый из двух частей). Профиль изгибается по оправке при помощи вращающегося ролика.
