Срезание болта
Нередко закисают регулировочные болты сход/развала. Дело в том, что их необходимо смазывать не только при каждой регулировке развала, но и на нулевом ТО. Если этого не сделать, болты закисают. На выкрученных болтах можно обнаружить слой алюминиевого окисла. Бывает ситуация, что гайка откручивается более или менее свободно, а болт крутится вместе с сайлентблоком и рычагом, т.е. болт закисает именно во внутренней втулке сайлентблока. В таком случае можно:
- Нагревать — успех этого мероприятия не гарантирован, к тому же времени придется потратить немало.
- Залить «вэдешкой» – если болт во втулке закис не слишком капитально, этот способ поможет его выкрутить. При необходимости можно оставить болты на ночь или на сутки для откисания. Потом их следует погреть. После этого они обычно откручиваются.
- Использовать строительный перфоратор. Сначала откручивают гайку и снимают гровер шайбу. Затем накручивают гайку заподлицо с болтом. На гайку надевают соответствующего размера головку. Потом, вставив в перфоратор пику, а саму пику в головку включают перфоратор в режиме удара. От воздействия вибрации болты выбиваются и впоследствии их можно отвернуть.
- Последний способ – пилить болт в сайлентблоке болгаркой, но есть риск повредить подрамник. Если снимать подрамник, то такая работа очень трудоемкая и дорогостоящая.
Пошагово работа выполняется следующим образом:
Установив домкрат и подложив под машину какие-нибудь подставки для надежности, снимают колесо, кулак и приступают к работе
Резать нужно крайне осторожно, чтобы не пропилить подрамник.

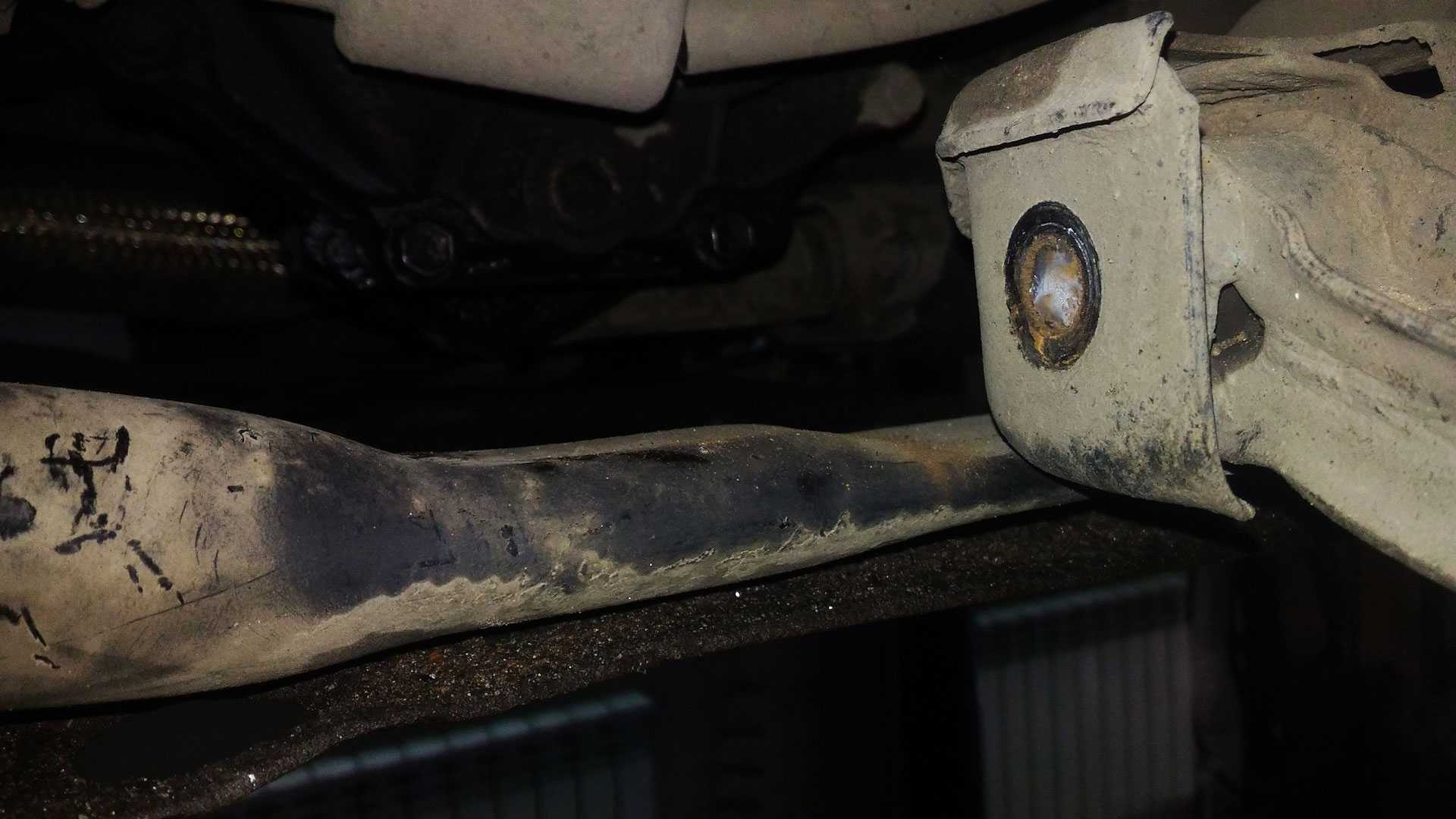

Отпилив рычаг и проушину, вытаскивают ее с внутренней втулки сайлентблока. Внутреннюю втулку с болтом спилить сложнее, чем рычаг, поскольку они утоплены в подрамник и болгаркой до них добраться трудно.
Когда болт уже распилен, может оказаться, что его части не вынимаются из-за закисшей втулки. В таком случае рекомендуется части крепежа нагреть и помочь зубилом и молотком, постучав по втулке.
В таком случае рекомендуется части крепежа нагреть и помочь зубилом и молотком, постучав по втулке.
Естественно, при таком варианте ремонта требуется заранее приобрести новые рычаги и болты. При осуществлении работы своими руками потратиться придется только на комплектующие. Однако без должных навыков работы с болгаркой браться за эту работу не рекомендуется. Перед тем как приступить к радикальному методу, эксперты все же советуют опробовать консервативные и менее дорогостоящие способы.
Закисшие болты – головная боль автомобилистов. На их выкручивание приходится тратить время, но если знать, какими способами можно выкрутить болт, то результат работы будет положительным.
Как выкрутить шпильку ГБЦ
Резьбовые соединения — самые широко применяемые среди разъемных. Они бывают самых разных размеров, винты, болты и гайки присутствуют и в смартфоне и в атомном реакторе. Каждое соединение должно быть затянуто с должным усилием. Иногда резьба забивается грязью или становится жертвой коррозии. При попытке отвернуть соединение предельное усилие превышается, и резьба срывается. Доходит и до разрушения тела крепежных изделий. Для того, чтобы извлечь поврежденную шпильку из корпуса, применяют различные приемы.
Особенности и преимущества шпилек ГБЦ
В любом моторе головка блока цилиндров (ГБЦ) крепится к самому блоку шпильками. Они вворачиваются в блок таким образом, чтобы обеспечить наилучшее и равномерное прижатие ГБЦ к блоку. Качественно обжатая прокладка исключает утечку масла и тосола и проникновение газов из цилиндра в картер двигателя. Крепежные изделия изготавливают из высококачественной стали. Однако со временем резьба на них может подвергнуться коррозии, быть забита различными загрязнениями. Вследствие воздействия высоких температур эти загрязнения спекаются, и гайка «прикипает». При попытке выкрутить такую прикипевшую гайку при превышении предельного усилия либо срывается резьба, либо крепеж обламывается. В обоих случаях требуется заменить обломанную часть.
Замена шпильки
Опытные мастера рекомендуют выкрутить и менять все шпильки одновременно. Детали из одной партии обладают близкими физико-механическими характеристиками, будут равномерно воспринимать нагрузки и прослужат намного дольше.
Перед тем, как выкрутить, следует обильно смочить резьбу жидкостью WD 40 или керосином. В крайнем случае, подойдет и тормозная жидкость. Если под рукой нет специального съемника, можно выкрутить газовым ключом. Тянуть нужно плавно, без рывков. Если сразу выкрутить не удается, следует нанести WD 40 еще раз и подождать 5-10 минут.
После того, как все соединения удалось выкрутить, следует заменить их на новый комплект. Резьбу можно смазать графитовой смазкой — это поможет легко выкрутить детали при необходимости. Далее следует установить ГБЦ по месту и начинать обтягивать гайки согласно схеме из руководства пользователя.
- Сначала все гайки затягиваются до легкого сопротивления.
- Ключом с динамометром добиваются паспортного значения усилия затяжки.
- В последовательности, описанной в руководстве, окончательно обтягивают все гайки.
Гайки тоже можно смазать графитовой смазкой.
Как выкрутить оставшийся обломок
Если шпилька все-таки обломилась — не надо отчаиваться. Чтобы выкрутить обломанную часть, используют несколько приемов. Одни требуют применения промышленного оборудования, для других достаточно несложной оснастки, доступной для домашнего мастера.
Как выкрутить сломанную шпильку
Если остался торчать обломок, то применяют один из приемов:
- Надевают гайку чуть большего диаметра и приваривают ее. Далее ключом можно вывернуть сломанную шпильку.
- Приваривают поперечный пруток (арматуру) длиной 30-40 см. Пользуясь им как воротком, можно выкрутить обломок.
- Напильником затачивают верхушку под квадрат. Теперь обломок можно выкрутить воротком для метчиков.
Выкручивание обломавшейся шпильки
Если же слом произошел заподлицо с поверхностью ГБЦ (или другого агрегата), по обломок придется высверливать.

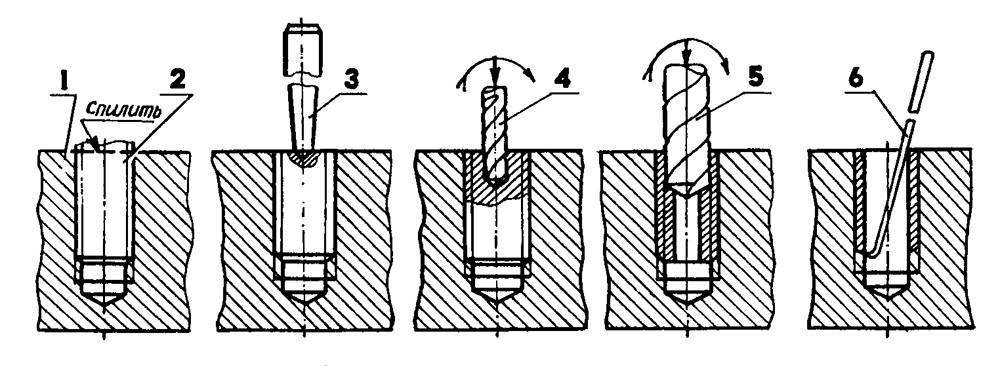

Высверливание резьбы обломавшейся шпильки
Перед сверлением следует накрыть ГБЦ плотной тканью, чтобы искры и отходы не попали в цилиндры.
Далее необходимо угловой шлифмашиной с абразивным диском выровнять поверхность обломка. Она должна стать строго горизонтальной. В средине накернивают точку.
Далее берут сверло диаметром чуть меньше, чем внутренний диаметр резьбы. Лучше всего положить ГБЦ на рабочий стол стационарного сверлильного станка — так меньше риск отклонения сверла от вертикали.
Высверливание резьбы обломавшейся шпильки
После прохождения отверстия на всю глубину следует выкрутить из него останки высверленного обломка, используя пассатижи или острогубцы. Далее обязательно нужно пройти отверстие комплектом штатных метчиков.
Замена шпильки ремонтной деталью с нарезанием большей резьбы
Если все вышеописанные мероприятия завершились неудачей — есть еще один способ замены. Для этого берется так называемая ремонтная шпилька большего диаметра. На месте старого отверстие сверлится новое, большее. В нем нарезается резьба соответствующими метчиками, и заворачивается ремонтная шпилька. Разумеется, для нее придется взять и соответствующую гайку.
При установке головки нужно быть особо внимательным, чтобы не повредить резьбу на новой шпильке — она будет входить в отверстие на ГБЦ с меньшим зазором, чем штатные.
Семь способов вывинтить сломанный болт или шпильку
Лично я многократно сталкивался с проблемой, когда ломается болт или шпилька под корень. Причем, я не являюсь каким-нибудь автомехаником или слесарем. Все это говорю к тому, что такое вполне случается и с обычным человеком, кто периодически имеет дело с техникой или другой технической частью.
Ну раз уж вы попали в такую ситуацию, то не стоит отчаиваться — все поправимо. Предлагаю вам семь способов как выйти из подобного положения и освободить резьбу от обломка шпильки или болта.
Подготовка перед выворачиванием обломка
Но не торопитесь сразу приступать к вывинчиванию. Перед этим необходимо принять меры, которые облегчат ваши прилагаемые усилия.
Перво наперво сбрызнем проникающей смазывающей жидкостью место слома. Это может быть любой «жидкий ключ», WD-40. Немного подождем.
Далее, чтобы немного снять внутренние напряжения, газовой горелкой хорошенько прогреем обломок и место вокруг.
Ну а далее перейдем непосредственно в вывинчиванию обломка шпильки или болта.
Первый способ: плоская отвертка и молоток
Это самый простой способ, но он не всегда подходит. Примерно в половине случаем шпилька обламывается с торчащим осколком, за который как раз и можно зацепиться.
Берем плоскую отвертку, упираем её в осколок и ударными движениями под углом в сторону вывинчивания резьбы аккуратно поворачиваем обломок.
Такой метод подходит если не требуется большого усилия для вывинчивания. Если усилия не достаточно, то переходим ко второму способу.
Способ второй: пробуем вывинтить зубилом
Этот способ похож на первый, только вместо отвертки берем зубило. Точно также упираем в оскол и ударными движениями производим выворачивание.
Зубило дает возможность создать большее усилие по сравнению с отверткой.
Третий способ: керн и молоток
Если обломок болта не имеет осколов, или даже обламывание произошло чуть ниже конечной поверхности резьбы, то тут можно попробовать воспользоваться керном.

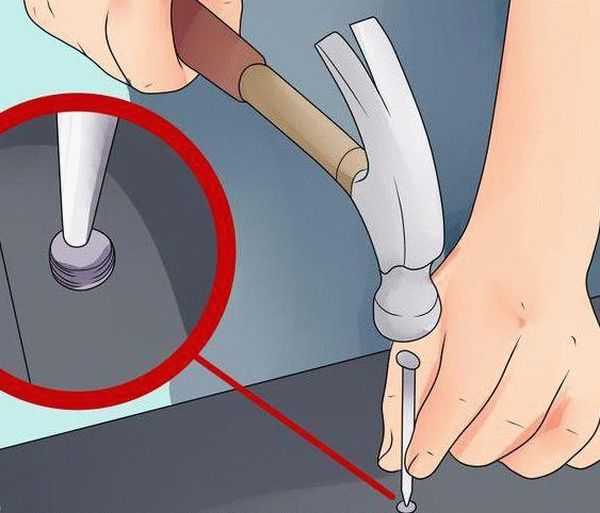

Упираем керн в поверхность обломка со смещение и ударами под углом производим выворачивание, пока обломок нельзя будет зацепить плоскогубцами или другим инструментом.
Четвертый способ: привариваем гайку сваркой
На мой взгляд это самый действенный и быстрый вариант, но при наличии у вас сварочного аппарата. Суть его состоит в том, чтобы наварить сверху гайку на обломок болта.
Итак, чтобы это сделать берем гайку, но не такого же размера, а на пару единиц больше. То есть, если сломанный болт был на 10, то берем гайку на 12. Нужно это для лучшего и большего места приваривания.
Удерживая гайку кусачками, ставим ее на обломок, но не по центру, а со смещением. Электродом свариваем шпильку с гайкой к одной стороне внутри гайки.
Далее после остывания вывинчиваем обычным гаечным ключом.
Пятый способ: вывинчиваем шпильку экстрактором
Тут также потребуется специализированный инструмент, специально предназначенный вывинчивания сломанных шпилек и болтов — экстрактор.

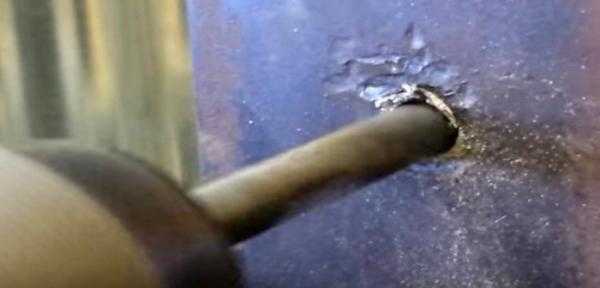

Керним центр шпильки, чтобы сверло не бегало при начале сверления.
Сверлим отверстие соответствующего диаметра под экстрактор.

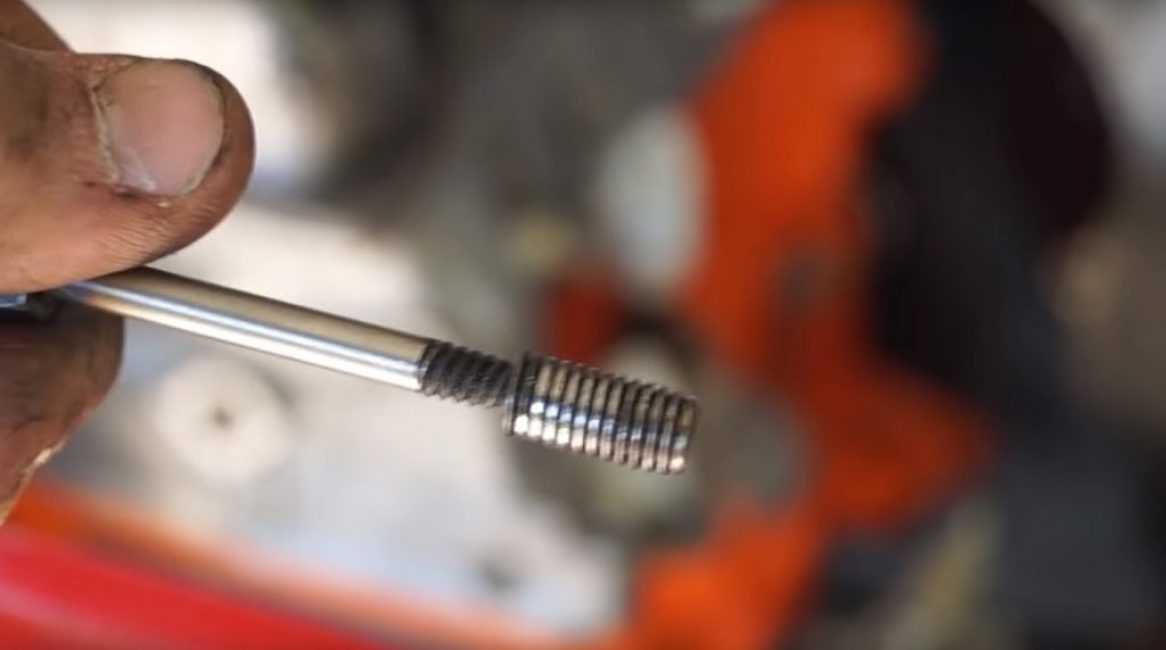

Вставляем экстрактор в отверстие и вывинчиваем ключом.
Шестой способ: высверливаем обломок

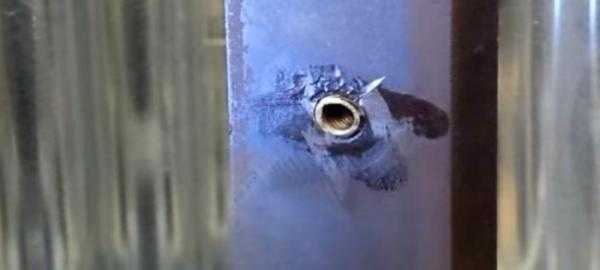

Способ состоит в том, чтобы подобрать сверло по нижнему диаметру резьбы шпильки и высверлить ее. Очень тяжелый способ, требует сноровки.
Сначала проходимся сверлом меньшего диаметра.
Затем сверлим максимально близким.
Осколки и остатки шпильки выбиваем плоской отверткой.
Такой способ удаления не всегда оправдывает усилия, но вполне заслуживает вашего внимания.
Седьмой способ: высверливаем под чистую и делаем вставку
Самый трудоемкий и затратный способ из всех. Но бывают случаи, когда это единственный рабочий вариант вернуть узел в рабочее состояние.
Высверливаем шпильку подчистую вместе с резьбой.

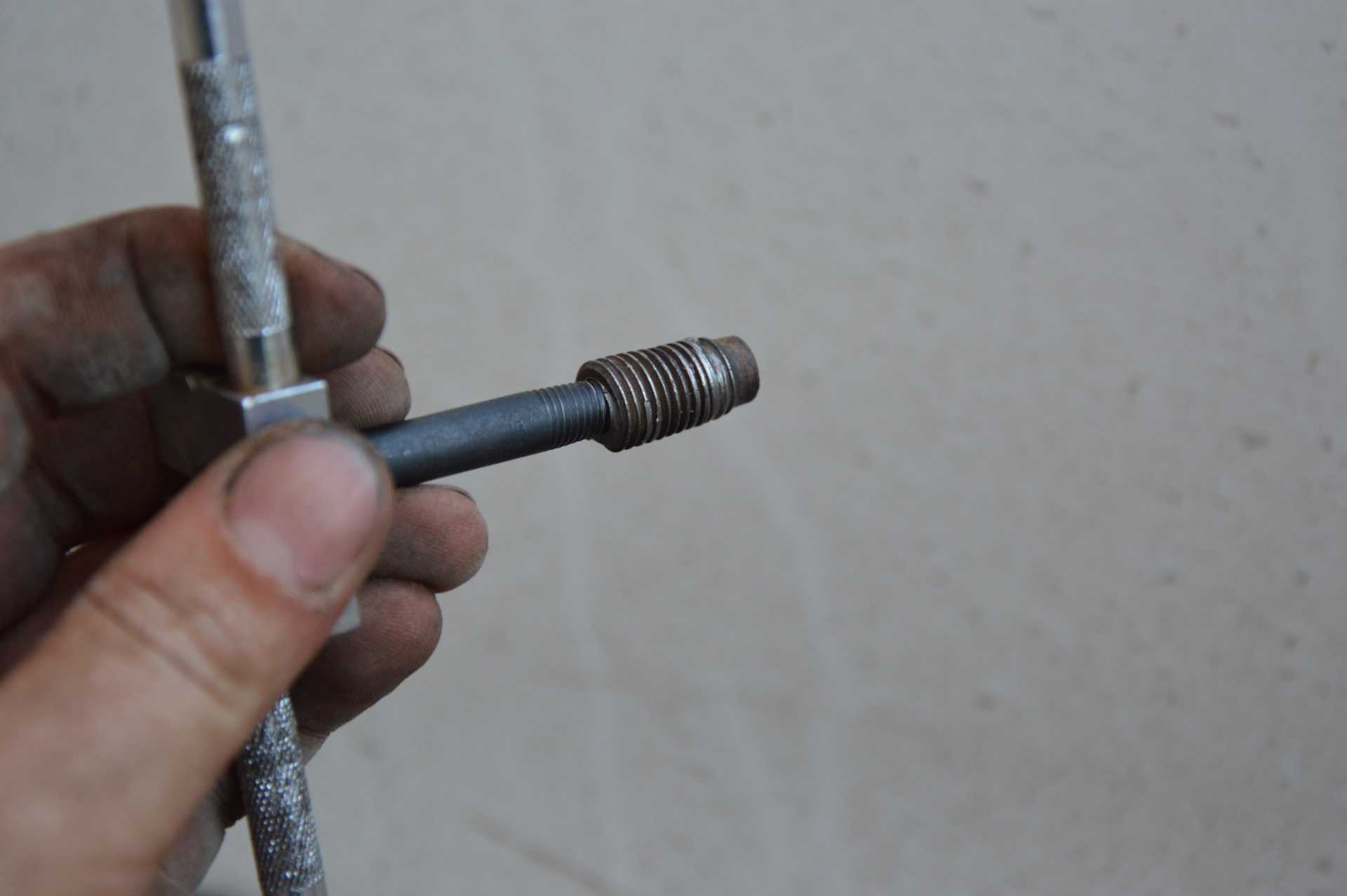

Нарезаем новую резьбу метчиком.
На этом можно закончить, если конструкция позволяет подобрать теперь более толстый болт или шпильку. Если же нет — покупаем вставку или заказываем у знакомого слесаря.
Смазываем внешнюю резьбу фиксатором резьбы и ввинчиваем.
Узел восстановлен.

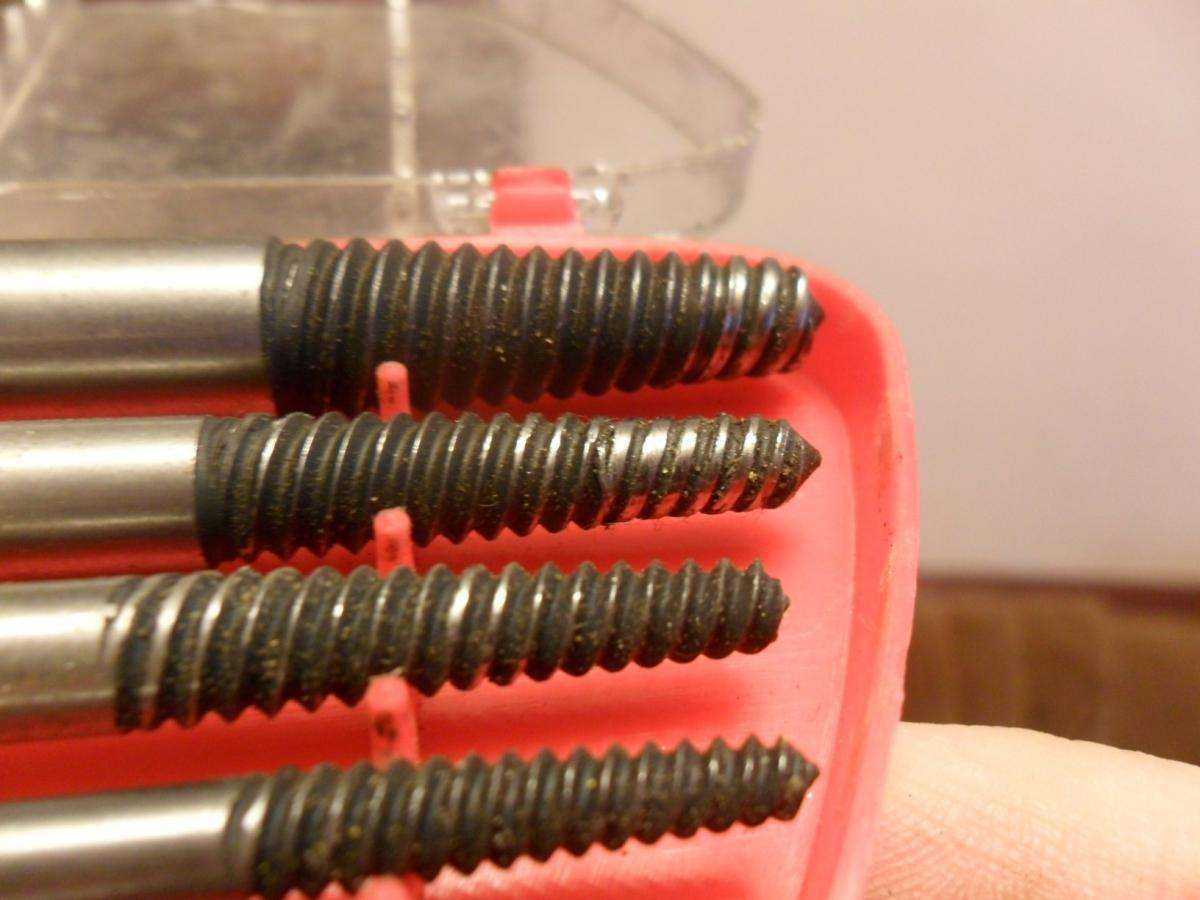

Что такое экстрактор — конструкция и виды
Экстрактор — это полезный инструмент, который предназначен для выкручивания деформированных резьбовых соединений. Конструктивно инструмент представляет собой бородок или добойник, который состоит из двух частей:
- Рабочая — имеет клиновидную резьбу, которая нарезана в левую сторону (для крепежей с левой резьбой применяются устройства с правой резьбой)
- Хвостовик — шести- или четырехгранная форма, которая нужна для подсоединения дополнительного инструмента воротка, плашкодержателя или шуруповерта
Производители выпускают разных размеров экстракторы, что актуально, так как резьбовые соединители имеют разные диаметры. Именно поэтому экстракторы продаются наборами, что позволяет при необходимости, когда надо выкрутить сломанный болт, воспользоваться подходящей насадкой. Наиболее популярными являются размеры экстракторов от М1 до М16.
Устройства отличаются по конструкции, и они бывают:
- Клиновидными — имеют вид конуса без резьбовых граней. Принцип их работы заключается в том, что в застрявшей части болта просверливается отверстие. Диаметр сверлимого отверстия должен быть таким, чтобы экстрактор плотно вошел в зацепление с застрявшим болтом. Насадка слегка вбивается в просверленное отверстие, а затем выполняется вывинчивание застрявшего болта при помощи воротка. Инструмент прост в применении, однако для достижения положительного результата, следует сверлить отверстие в застрявшем болту строго по центру. Смещение отверстия приводит к тому, что можно сломать инструмент
- Спиральными или резьбовыми — имеют клиновидную форму стержней с резьбовыми или спиралевидными гранями. Отличие между спиральными и резьбовыми скрывается в надежности зацепления. Принцип работы таких устройств заключается в том, что предварительно высверливается отверстие в застрявшем крепежном соединении, а затем в направлении против часовой стрелки происходит завинчивание стержневого экстрактора. После надежного зацепления стержня, происходит вывинчивание застрявшего болта. Если застрял болт с левой резьбой, то необходимо использовать экстракторы с нарезкой граней в правом направлении, то есть наоборот
- Стержневыми — имеют укороченную форму рабочей части, которая состоит из прямых граней и с перпендикулярными прорезями. Экстракторы стержневого типа напоминают метчики для нарезания резьбы на гайках. Принцип работы таких устройств также аналогичен метчикам. Керном ставится отметка по центру, после чего завинчивается стержневой экстрактор в направлении против часовой стрелки. Как только грани насадки зацепляются с застрявшим болтом, происходит заклинивание с последующим его вывинчиванием
Наиболее популярными являются модели спирального типа. Для изготовления устройств используется высокопрочная легированная сталь, отчего и стоимость инструментов соответствующая. Самыми дешевыми являются клиновидные экстракторы, однако они не эффективны в таких ситуациях:
- Когда отсутствует пространство для того, чтобы забить в отверстие клин
- Когда удары молотком могут нарушить целостность всего устройства, в которое завинчен отломанный болт
Спиральные устройства исключены недостатков клиновидных экстракторов, однако для их использования, предварительно требуется просверлить отверстие. Если отломанный болт находится в труднодоступном месте, и подлезть к нему дрелью невозможно, то применяются стержневые экстракторы. Стержневые устройства имеют хвостовики шестигранной формы для закрепления в патроне дрели или шуруповерта.
https://youtube.com/watch?v=7r4_2QDN1RM%3F
Это интересно! Следует понимать, что экстракторы применяются в самых крайних случаях, когда на болте оторвана шляпка заподлицо. Если слизаны грани шляпки, то выкрутить болт можно при помощи специальных зажимных клещей — ручные тиски.
Привариваем гайку сваркой
Чаще всего случается, что максимально изнашивается даже не сама резьба, которая находится внутри детали, а место соединения со шляпкой. В результате происходит излом, и извлечение осложняется. Возникает вопрос: как выкрутить болт без шляпки? Для этого существует несколько методов, но наиболее популярно приваривание гайки, так как для этого требуется минимальное время и небольшое количество швов.
Итак, чтобы выкрутить болт с сорванной шляпкой понадобится сварочный аппарат, гайка, кусачки и немного мастерства. Берем гайку с помощью кусачек и прислоняем ее к обломку болта. Делать это точно по центру не нужно, эффективнее сместить детали относительно друг друга. Привариваем с помощью сварки гайку. Эти же кусачки используем для откручивания.
Существует еще один вариант с использованием сварки. Только вместо гайки используется некий рычаг — небольшой металлический штырь. Он приваривается под углом для более эффективного воздействия. Однако способ требует, во-первых, найти рычаг, что может усложнить задачу.
А во-вторых, в этом случае площадь контакта меньше и более локализована. Поэтому излом в месте соединения в этом варианте происходит чаще.
Как высверлить сломанный болт
Во время ремонта иногда случается неприятность – что-нибудь ломается. Иногда поломка детали ведет к неприятности с большим устройством. Например, сломанный болт в блоке цилиндров. Сломанный болт доставляет немало неприятностей. Особенно, когда сломался в месте, где доступ ограничен.
Извлечение сломанного болта
Простой вариант
Первое, что нужно делать – не паниковать. Вообще. Сломанный болт почти всегда можно извлечь, главное действовать правильно.
Во-вторых – осмотреть «место происшествия». Если сломался при откручивании – заливаем WD40, зеленкой или тормозной жидкостью – требуется, чтобы обломившийся кусок откис по резьбе. Можно попробовать отжечь резьбу паяльной лампой – смотреть нужно по обстоятельствам. Смотрим, в каком месте он сломался. Когда обломившийся кусок торчит над деталью, крупно повезло – можно попробовать выкрутить его. При наличии такой возможности – накручиваем две гайки, верхней фиксируем нижнюю. Выкручиваем за нижнюю гайку – если сломанный болт оставил целой резьбу, должен выйти. Не хватает места для двух гаек – пробуем выкрутить за резьбу пассатижами. Еще один способ – сделать болгаркой прорезь посередине. Как результат получаем винт, который можно попробовать отвернуть отверткой. Если получилось – проблема решена. Но чаще болт ломается либо вровень с деталью, либо внутри нее.
Извлечение сломанного болта
Если сломан на уровне детали – попробуйте выкрутить пальцем. На самом деле, когда сломанный болт стоит внутри отверстия по резьбе, она чистая, а винт просто сломался из-за усталости металла или потому, что был потянут ранее – он может пойти просто от пальца
Или обращаем внимание на скол – при обламывании куска на плоскости излома всегда образуется бортик – подставляем зубило, отвертку – легкими ударами стараемся его открутить
Такие случаи часто случаются, когда шпилькой или болтом притягивается деталь без резьбы – например, коллектор к блоку цилиндров.
Сложный вариант
Если не вышло выкрутить этими способами – будем сверлить. Главное, чтобы обломившийся болт был не каленый. Есть несколько способов, которые требуется попробовать перед тем, как пробовать высверлить сломанный болт. Самое элементарное – берем дрель с реверсом и сверло. Иногда такой фокус проходит с обычным саморезом по металлу, со сверлом на конце. Нажимаем на сломанный остаток, маленькими оборотами пытаемся открутить, здесь нужна аккуратность – крутить нужно «внатяжку». При неудаче этих способов переходим к серьезным действиям. Когда диаметр шпильки небольшой, нужно определить, каким способом извлекать обломок – для двух вариантов места недостаточно.
Способ первый. Сверлом небольшого диаметра делаем два отверстия в обломке. Друг против друга. Сверлим неглубоко – около 5 – 10 мм, желательно подальше от центра. Затем берем съемник стопорных колец, узкогубцы или просто вставляем два гвоздя, зажимаем их пассатижами – пробуем выкрутить.
Технология извлечения болта

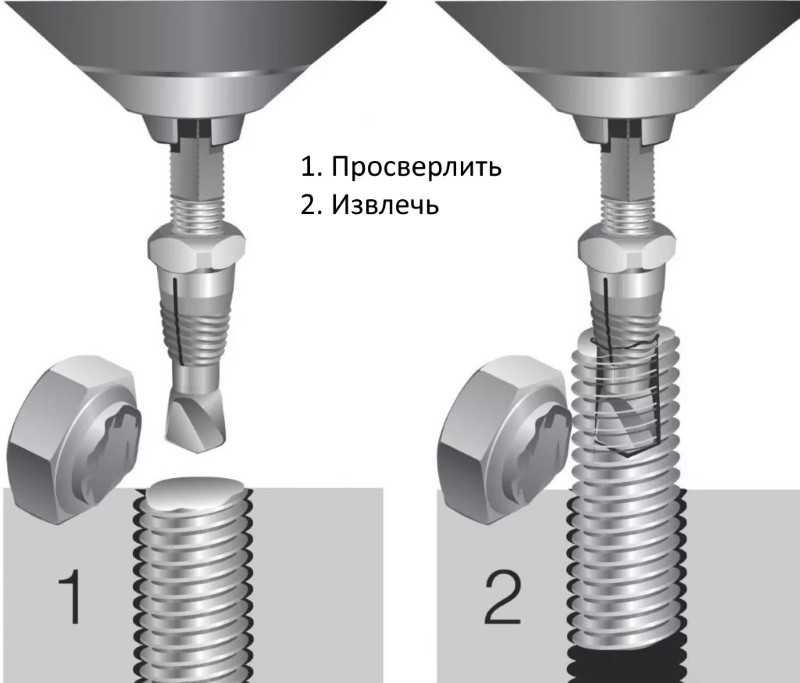

Способ второй. Нужен специальный инструмент – экстрактор. Он продается в магазинах инструмента. Представляет собой что-то вроде конусного сверла, имеет обратную резьбу, очень твердый каленый металл. Сначала подбираем сверло под его диаметр. Аккуратно размечаем керном центр шпильки, он нам нужен, чтобы высверлить отверстие. Глубоко не нужно – достаточно просверлить чуть глубже, чем длина экстрактора. Затем заворачиваем экстрактор, пытаемся выкрутить обломанный кусок.
https://youtube.com/watch?v=t3WmL6wh4iA
Когда ни один способ не помог, остается самый сложный вариант – высверлить. Для этого нужно несколько разного диаметра острых сверл и крепкая рука. Самое главное – поймать центр обломка. Как можно точнее намечаем керном центр, от этого зависит точность высверливания. Затем самым маленьким сверлом сверлим обломанный насквозь.
Важно сверлить ровно вдоль остатка, параллельно стенке, чтобы соблюдалась соосность отверстий с обоих сторон. Затем берем следующий диаметр сверла и так далее, пока дойдем до стенки отверстия
Если чуть промахнулись с центром отверстия – бывает. Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
15 Советы и рекомендации мастеру
Для начала следует распаковать приобретенный кран, составить все комплектующие элементы без использования льна или прокладок. Это необходимо для того, чтобы убедиться, что детали лишены каких – либо дефектов, они беспрепятственно прокручиваются.
Бывает, что предусмотренные комплектом эксцентрики не подходят по размеру – они могут быть шире, уже, длиннее, короче необходимых для корректной установки параметров.
Не забывайте, что лен либо его аналог – утеплитель, ленту из фторопласта – следует накручивать только по направлению самой резьбы, а не в противоположном ей. Прежде, чем вы будете переходить к монтажу непосредственно смесителя, проверьте – утеплители должны быть плотно и надежно намотаны, а также то, что они не прокручиваются вместе с резьбой.
Не забудьте воспользоваться специальной смазкой, которую необходимо наносить поверх уже обмотанного льна. Отлично подойдет и герметик на основе силикона, а также краска на масляной основе.
Наживите эксцентрик вручную, убедитесь в том, что он корректно «сел» на резьбу. После этого воспользуйтесь ключом (может быть разводной или гаечный), чтобы закончить работу.
Располагать приспособления следует так, чтобы появилась возможность беспрепятственно навинтить гайки, необходимые для монтажа смесителя. Устанавливать сам кран стоит очень тщательно и аккуратно – так, чтобы не образовались неровности. Не бойтесь подкручивать, корректировать, регулировать то, как расположен смеситель. Несколько раз проверьте, насколько хорошо соотносятся гайки с эксцентриками. Не забудьте после всего этого накрутить либо насадить декоративные экраны – техника их установки обусловлена типом смесителя. Процедуру можно проводить и вручную, данные конструкции не несут в себе никакой дополнительной функциональной нагрузки, а просто играют роль украшения.
Источники
- https://NiceSpb.ru/vodyanye/slomalas-rezba-krana.html
- https://melt-spb.ru/dlya-otopleniya/kak-vykrutit-ekscentrik-iz-truby.html
- https://paes250.ru/cvetnye-metally/kak-vykrutit-oblomivshuyusya-rezbu-iz-truby.html
- https://pipe-s.ru/kak-vykrutit-slomannyy-ekstsentrik-iz-plastikovoy-truby/
- https://rezkamet.ru/kak-vytaschit-slomannuyu-rezbu-iz-truby/
- https://pipe-s.ru/kak-vykrutit-zarzhavevshiy-ekstsentrik-iz-truby/
4 Виды инструментов
Чтобы сделать прочное неразъемное соединение с помощью пресс-фитингов, нужно использовать специальный инструмент, который классифицируется зависимо от типа привода.
4.1 Ручной привод
Ручные клещи для обжимных гильз чаще используются в домашних условиях. Связано это с низкой ценой на инструмент, простотой конструкции. Клещи предназначены для работы с фитингами диаметром до 32 мм, что ограничивает сферу их применения.
4.2 Механические
Инструмент состоит их двух длинных ручек, которые соединяются шестеренчатым механизмом. Принцип работы заключается в использовании системы рычагов, через передачу физического усилия.
4.3 Гидравлические
Гидравлические щипцы используется для проведения монтажных работ без затрачивания больших усилий. Ручки соединяются с гидравлическим цилиндром, который приводится в действие после их сдавливания. Стоимость гидравлического инструменты выше, чем у ручного или механического, его нужно регулярно обслуживать.
4.4 Термический способ
Одним из способов решения задачи, как вытащить болт с сорванной резьбой или проскальзывающей головкой является термический способ. В основу положен процесс нагрева (если это допустимо и существует возможность создания условий). Крепёж нагревают до температуры, пока он не покраснеет. Такая термическая обработка приводит к снижению коэффициента сопротивления в результате коррозии. Это позволит выкрутить его обычными слесарными инструментами. Процесс нагрева производится в термоустановках, с помощью паяльной лампы, газовой горелки.
Применение метода не всегда оправдано. Нагрев даже определённой части детали или одного узла крепления может негативно сказаться на остальных элементах конструкции, привести к нарушению антикоррозийного покрытия, изменению параметров предварительной закалки.
4.5 Электрогидравлический вариант
Инструменты с электрическим приводом используются профессионалами, которые постоянно занимаются сантехническими работами. Электроинструмент может работать от аккумулятора или после подключения к сети 220 вольт. Аккумуляторные инструменты обладают маленькой мощностью, но могут применяться в любом месте. Электрические щипцы, которые подключаются к сети мощные, но не мобильные.
Основные способы извлечения болтов с сорванной резьбой
Выполнив все ранее описанные подготовительные процедуры и обзаведясь необходимыми инструментами, можно начинать работу.
Важно помнить, что все вспомогательные материалы должны находиться в хорошем состоянии, иначе ситуацию можно лишь усугубить. Вариантов по выкручиванию сорванных болтов, существует несколько, рассмотрим основные из них:. Вариантов по выкручиванию сорванных болтов, существует несколько, рассмотрим основные из них:
Вариантов по выкручиванию сорванных болтов, существует несколько, рассмотрим основные из них:
посредством газового (трубного) ключа. Этот метод будет особенно актуальным в том случае, когда места для работы более чем достаточно
Этот инструмент в некотором роде универсальный, поскольку его применение не ограничивается поверхностями с гранями; использовать его можно даже на цилиндрических деталях, где вообще нет резьбы; Это важно! Чем больше по размеру трубный ключ, тем меньше физических усилий потребуется на работу, что объясняется принципом обычного рычага
извлечь поврежденный болт могут помочь накидные ключи в комплекте с разным набором головок. Здесь необходимо подобрать нужный диаметр головки, чтобы инструмент плохо взаимодействовал с болтом и не прокручивался.. В том случае, если ни один из этих способов не помогает, следует применять другие меры, более сложные
В том случае, если ни один из этих способов не помогает, следует применять другие меры, более сложные.
Как правильно высверливать сломанное тело болта в труднодоступном месте
Это один из самых трудоемких способов того, как достать сломанный болт из резьбы, и применять его на практике стоит лишь тогда, когда других вариантов нет
И не только потому, что он требует времени, – важно соблюсти точность работы. Малейшая оплошность – и внутренние витки корпуса будут повреждены
Кроме того, для реализации метода потребуется целый комплект инструментов:
- Дрель по металлу с набором насадок.
- Отвертки с разными жалами.
- Напильник трехгранный
- Надежные плоскогубцы или, еще лучше, газовый ключ.
- Метчик.
- Несколько надфилей различных форм и размеров.
Также нелишним будет состав WD-40: напоминаем, им стоит залить рабочую зону за 15 минут до выполнения операций, он растворит часть ржавчины.
Итак, обломило болт, как выкрутить обломившуюся деталь из резьбы при помощи сверления:
- Наденьте самую тонкую насадку, включите дрель и сделайте углубление ровно по центру метиза; старайтесь не уходить в сторону, это чревато последующими затруднениями.
- Меняйте сверла, постепенно увеличивая их сечение, до тех пор, пока отверстие не будет занимать 1/3 диаметра тела.
- Забивайте напильник, причем аккуратно, но плотно, ведь если он не сможет хорошо держаться, вы не сможете вытащить поврежденный элемент.
- Возьмите плоскогубцы или газовый ключ, зажмите ими трехгранник и начинайте совершать круговые движения, стремясь вытянуть крепеж.
Должно получиться, но как вывернуть и снять обломившуюся деталь, чем открутить сломанный болт, если он не поддается даже после всех этих действий? Необходимо расширить отверстие до состояния, чтобы в него входил еще один метиз, но поменьше и с противоположной нарезкой (обычно левой). В таком случае второй будет выступать в роли шляпки, после того как ввинтится в первый.
Если не выйдет и это, просто продолжайте увеличивать диаметр и длину углубления – до тех пор, пока давление на остатки крепежного элемента не ослабнет, тогда они начнут шататься и извлечь их не составит труда, воспользовавшись подходящим метчиком.
Напоминаем, что это решение для крайнего случая, в общем же есть более простые, быстрые, удобные варианты.
Как выкрутить сломанный болт, если обломок хоть немного выступает из изделия.
В любом случае, прежде чем что-то делать с этим обломком, стоит обработать резьбу WD-40. Если есть возможность – нагреть это место газовой горелкой или строительным феном, дать остыть и снова обработать WDшкой. Подобные действия облегчат ваши дальнейшие манипуляции.
Способ 1.
В самом простом случае, вам поможет зубило (а если не жалко, то и отвёртка может сгодиться на мелких шпильках).
Наставляете зубило на край выступающей шпильки, наклонив его так, чтобы удары по нём могли привести к вращению шпильки в сторону вывинчивания из массива изделия.
Если вам удалось провернуть шпильку на пару оборотов, дальнейшее выкручивание удобнее будет производить с помощью пассатижей или газового ключа.
Если же шпилька сидит глухо и вы своими действиями срезали остатки шпильки, за которые хоть как-то можно было зацепиться – смотрите один из следующих способов.
Способ 2.
Очень действенный способ на крупных шпильках, но для его реализации нужна электросварка.
Поверх обломка шпильки устанавливается гайка (под гайку желательно положить лист бумаги с вырезанным в ней отверстием по диаметру шпильки), с бОльшим типоразмером (на 1-2 типоразмера больше, чем шпилька). Например, если пытаетесь выкрутить шпильку М 12, значит гайку используете М 14.
Делаете несколько прихваток между внутренней поверхностью гайки и обломком шпильки.
Выкручиваете гаечным ключом, соответствующего типоразмера.
Способ 3.
Если обломок выступает над поверхностью изделия на 2-3мм, можно попробовать сделать в нём шлиц под отвёртку.
Сделать его можно либо болгаркой (тонким диском), либо ручной ножовкой по металлу.
Этот способ можно применить даже в том случае, когда обломок не выступает над поверхностью, но тогда придётся надрезать «тело» изделия. Если это не критично – можете попробовать этот способ.
Альтернативные способы выкрутить болт с сорванными гранями
Приваривание гайки, как способ выкрутить болт без граней
Этот старый испытанный способ выводил из тупика во время ремонта многих.
Конкретный случай. Сломался болт крепления рычага передней подвски на старенькой Suzuki Ignis. Причём расстояние между проушинами кронштейна рычага не позволяло ни забить ни вкрутить экстрактор в обломок. Сварка в этом случае оказывается самым эффективным средством открутить сломанный болт.
Суть приёма заключается в следующем.
Подбираем гайку подходящего диаметра, надеваем на сломанный болт и привариваем. Если болт сломался вровень с поверхностью детали, максимально точно фиксируем гайку по центру болта. Варим
Осторожно, без рывков, выкручиваем сломанный болт за гайку
Важно!
Отсоедините клеммы АКБ! Обеспечьте сохранность проводки, шлангов, пластмассовых изделий от расплавления и возгорания!
Допустим, что экстрактор и сварка Вам недоступны. Тогда, если болт сломался в резьбе, применяем
Высверливание – отличная возможность окрутить болт без граней
Прежде всего, рассчитаем диаметр сверла. Формула для стандартной резьбы проста – из диаметра болта (резьбовой части) вычитаем величину шага резьбы.
Следующий важный момент – как избежать увода сверла в сторону? Для предотвращения такой неприятности существуют кондукторы. Кондуктор (упрощённо) это пластина с отверстиями. В отверстиях перпендикулярно закреплены направляющие втулки (гильзы), соответствующие диаметру сверла. Кондуктор фиксируется на детали, гильзы совмещаются с отверстиями со сломанными болтами. Можно сверлить! Именно гильза будет препятствовать отклонению сверла.
Кондуктор незаменим, если необходимо удалить сломанный болт из алюминиевой детали. Особенно если ею будет головка блока цилиндров двигателя.
Выбивание остатков металла
Можно также сочетать высверливание с выбиванием остатков сломанного болта при помощи выколотки.
Такой приём используют в случае, если резьбовые отверстия сквозные. Начиная со сверла наименьшего диаметра, сверлим обломок. Когда ”стенка” его достаточно ослабнет, удаляем её выколоткой. Затем зачищаем резьбу метчиком.
Таким способом можно, например, избавиться от обломков шпилек крепления приёмной трубы к выпускному коллектору на ВАЗ2114-15 не снимая последний с двигателя.
Нагревание для того, чтобы вывернуть болт с сорванными гранями
Рассмотрим и такую ситуацию – нет экстракторов, сварки, кондуктора и хороших свёрел. Как вытащить болт, если он сломался?
Решить задачу можно (и иногда очень успешно) можно путём нагревания деталей докрасна. После остывания они станут податливей и вполне могут выкрутится зубилом, кернером и т.д. Описанные способы выкручивания сломанных болтов не являются исчерпывающим, универсальным ответом на задачи такого рода. Для наглядности – просмотрите материал на видео.
https://youtube.com/watch?v=dC8kJmFPx-s
