Как выбрать канальный вентилятор. особенности предстоящей покупки

Моторы для вытяжек.

Однофазный асинхронный двигатель с короткозамкнутым ротором. Двигатели с экранированными полюсами применяются в основном в вентиляторах и тепловентиляторах. Двигатель представляет собой явнополюсную машину с сосредоточенными обмотками, расположенными на полюсах, и короткозамк-нутыми витками на части полюсов. Коротко-замкнутые витки изготовляются из меди, реже — из алюминия и охватывают 1/3 часть полюса. Двигатели изготовляются в двух-, четырех- реже — в шестиполюсном исполнениях. Ротор — обычный короткозамкну-тый. Из-за больших потерь в коротко-замкнутом витке двигатели с экранированными полюсами имеют более низкий КПД (25 — 40%) по сравнению с аналогичными конденсаторными двигателями.

Асинхронные конденсаторные двигатели.

Эти двигатели находят наибольшее применение в бытовых приборах, так как не требуют дополнительных элементов, необходимых для включения в сеть, и имеют высокие энергетические показатели.

На рис показаны основные схемы включения обмоток. Наиболее распространенной является параллельная схема соединения обмоток . Емкость рабочего конденсатора Ср выбирают из условий обеспечения требуемых характеристик двигателей. Для получения наилучших энерге-

тических показателей в рабочей точке емкость выбирается такой, чтобы сдвиг фаз токов в главной и вспомогательной обмотках в номинальном режиме был близок к 90°. Для улучшения пусковых характеристик сдвиг фаз токов в обмотках 90° обеспечивается не в рабочей точке, а смещается в сторону скольжения s = 1. При этом улучшаются пусковые характеристики, но в рабочем режиме снижается КПД и увеличивается скольжение. Одним из недостатков параллельной схемы соединения обмоток является, применение конденсаторов на большие рабочие напряжения (450 — 500 В при работе двигателя от сети 220 В), что увеличивает опасность поражения электрическим током.

Надежность изоляции двигателя и безопасной его эксплуатации повышается при применении последовательной схемы соеди-

Виды и особенности канальных вентиляторов

Канальные вентиляторы, как понятно из названия, предназначены для встраивания непосредственно в воздуховодные каналы. Такая конструкция устройств была разработана еще во второй половине прошлого века, путем модернизации громоздких радиальных вентиляторов. Потому и стали применять их для работы в вентиляционных системах квартир и частных домов. По типу конструкции вентиляторы делятся на осевые и радиальные.

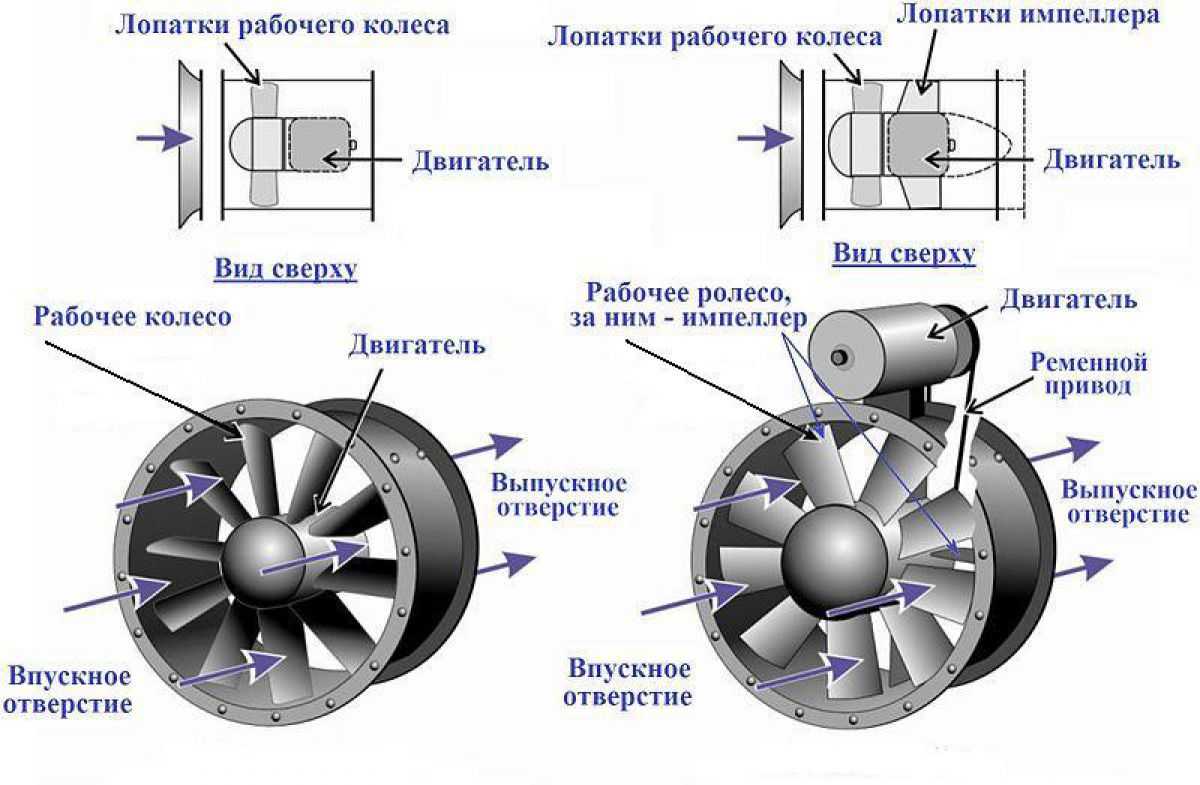

Осевые имеют ось с лопастями, которые перемещают нагнетаемый воздух. Преимущество такой конструкции в небольшом сопротивлении воздуха и малых затратах энергии. Радиальные имеют лопатки в форме спирали. Продвигаясь вдоль них, воздушные массы закручивает центробежная сила и продвигает в кожух. Благодаря этому, поток, который выходит, перпендикулярен входящему. Особенность центробежных устройств в том, что они имеют большую всасывающую мощность. Такие вентиляторы устанавливают, в основном, в производственных помещениях. В меньших по площади помещениях, но с требованиями большой производительности устройства – покрасочные камеры автомобилей, также эффективны центробежные вентиляторы.

По форме корпуса канальные вентиляторы делятся

Круглые (в пластиковом, металлическом и шумоизолированном корпусе) – самые популярные формы бытовых вентиляторных устройств. Их монтируют в каналы с круглым сечением.
Прямоугольные (с загнутыми лопатками, для круглых воздуховодов, в металлическом и пластиковом корпусе) – предназначены для установки в воздуховоды с аналогичным сечением.
Квадратные – устанавливаются на квадратные металлические воздуховоды.

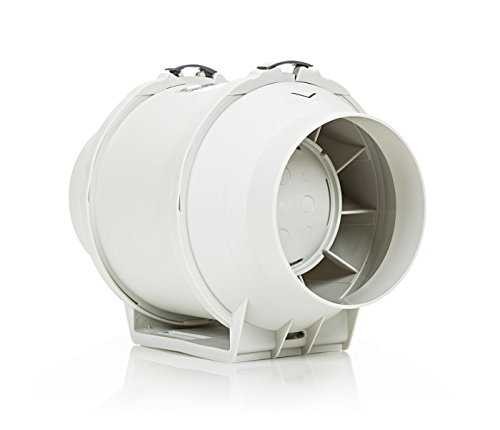

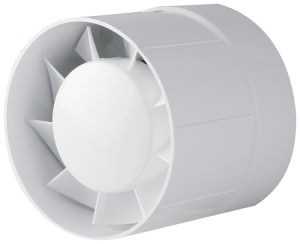

Вентилятор канальный круглый

Круглые агрегаты выпускаются со стандартными патрубками для подключения и имеют диаметр 100, 125, 150, 160, 200, 250, 315 мм. Вентиляторы обязательно классифицируются специальными индексами. Так, индекс B отличает вентиляторы с небольшой мощностью, зато с пониженным уровнем шума, что отлично подойдет для установки в помещениях частных домов. Индекс С говорит о повышенной мощности.

Потребительские характеристики

Мощность – 60-310 Вт.
Производительность устройств – 160-1700 куб.м/ч, для использования на производственных площадях – до 5000 куб.м/ч.
Рабочее давление – 220-900 Па.
Уровень шума – в зависимости от модели.

Прибор представляет собой объединение рабочих элементов: однофазного двигателя, заключенного в корпус, внешнего ротора, колеса с лопатками. Прибор оснащен тепловой защитой с автоматическим перезапуском. Сборочный узел распределяет нагрузку, оберегая механизм от слишком сильных вибраций, продлевая срок службы. Устройства в корпусе из пластика можно располагать в помещениях с повышенной влажностью, к примеру, в ванной.

Некоторые модели вентиляторов обладают дополнительными функциями, такими как датчики температуры и скорости вращения. Датчик температуры может быть встроенным или выносным. Регулятор скорости позволяет контролировать кратность воздухообмена помещения, увеличивая или уменьшая скорость вращения лопастей. Многие современные модели вентиляторов выпускают в шумоизолированном корпусе. Уровень этого параметра не превышает 25 децибел.

Вопросы и критерии выбора канальных вентиляторов

Перво-наперво, при осуществлении покупки рассматриваемого оборудования, следует обратить внимание на следующие моменты:

Необходимая производительность (она же скорость перемещения потоков воздуха) – для использования в домашних условиях будет достаточно показателя в 100-150 кубометров в час. Если значение и того меньше указанного, то его попросту не хватит даже на одну комнату. Но всегда стоит помнить, что с повышением скоростного показателя будет расти и показатель рабочего шума. Для уточнения необходимых параметров проще заказать оценку в профильной организации.
Рабочий шум – он не будет иметь значения, если предполагается обслуживание только технического помещения. Для жилых комнат необходимо использовать малошумные модели (самые бесшумные варианты – с загнутыми назад лопастями).
Особенности конструкции – необходимо понимать, что выбранный аппарат должен подходить к имеющееся магистрали (круглой, прямоугольной, квадратной или гибкой).
Дополнительные опции – среди них неплохим вариантом станет функция обратного клапана, который может быть активным (способен самостоятельно закрываться в определенный момент) или же пассивным, когда потребуется ручное закрытие. Другой полезной опцией может стать наличие таймера – с помощью него возможно определить временные рамки работы оборудования.
Материал выполнения корпуса аппарата — как правило, корпусы производятся из стали, бронзы или алюминия. Также существуют варианты, изготовленные из прочного пластика. В любом случае, перед этим выбором требуется оценить будущие условия окружающей среды при эксплуатации.
Если предполагается монтаж канального устройства в ванной комнате, санузле или на кухне (проще говоря, в помещениях с повышенной влажностью или запыленностью), то корпус вентиляционного прибора должен обладать определенной степенью защиты. В противном случае, при попадании в корпус влаги или пыли может случиться короткое замыкание.

Разновидности

Учитывая различную конфигурацию помещений, где необходимо установить вентиляционное оборудование, на рынке представлено огромное количество различной вытяжной техники.

Выделяют три основных вида:

Канальные

Такой вид техники устанавливается прямо в воздуховод. Возможны варианты круглых и квадратных форм. Такие устройства могут иметь дополнительную функцию – контроль влажности.

Встроенный датчик отключается самостоятельно, этим самым экономит электроэнергию. Также канальные вентиляторы оснащают специальным корпусом, который защищает от влаги весь механизм. Это дает возможность устанавливать такое оборудование в помещениях с повышенной влажностью.

Бесшумные

Техника такого типа работает не создавая никаких звуков. Она станет замечательным выбором для малогабаритных квартир, где очень хорошая слышимость.

Бытовые

Такой вид вентиляторов создан для того, чтобы в помещение не попадали посторонние запахи. Это касается кухонь и санузлов. Эти вентиляторы оснащают обратным клапаном, который находится в открытом положении при включении, и автоматически закрывается при отключении.

Виды вентиляторов:

Центробежные. Используются в промышленных помещениях, ведь конструкция не всегда позволяет установить такой вентилятор в квартире. Корпус выглядит как спираль. Производительность такого вида вентилятора будет зависеть от конфигурации и размера лопастей.
Осевые. Это самый популярный тип вентиляторов. Он обладает многими факторами, которые дают ему хорошую продуктивность. Также осевой вентилятор легок в монтаже, управлении. При достаточной высокой производительности есть возможность обслуживать помещения различных площадей и назначений.

Производители вытяжных вентиляторов

Чтобы сделать жизнь комфортной, различные компании выпускают современные приборы, оборудование, устройства. И для многих покупателей лицо компании, ее репутация и узнаваемость являются решающими критериями выбора. Другие не хотят переплачивать за бренды, но ищут надежных поставщиков. Лучшие вытяжные вентиляторы 2020 года представлены:

Vortice, итальянская климатическая компания, поставляет надежное качественное вентиляционное оборудование уже более 60 лет. Акцент делается на эстетике. Для расширения границ компании были открыты представительства в разных странах. Вентс” – крупная российская компания по производству климатической техники, продающая несколько миллионов устройств. При производстве учитываются мировые стандарты качества. По этой причине бренд является членом ассоциации экспертов в области кондиционирования воздуха. Компания была основана в 1990-х годах, и с тех пор было создано 16 крупных цехов. Electrolux – шведская компания по производству бытовой и профессиональной техники, основанная в 1919 году. Изначально занимаясь производством парафиновых ламп, она быстро стала лидером, переквалифицировавшись в другую отрасль. Годовой объем производства составляет более 60 миллионов штук. Вся продукция продается в 150 странах мира. Главный лозунг – “Сделано со смыслом”. Cata – испанская компания, производящая кухонные вытяжки и промышленные вентиляционные системы. Компания начала свою деятельность в 1947 году. За короткий период времени компании удалось стать всемирно известной в области технологий очистки воздуха. Полное название компании – CataElectrodomesticos S.L. Diciti – это бренд высококачественных коммерческих/промышленных вентиляторов, принадлежащий компании ERA. Компания была основана в 1997 году. Ассортимент продукции создается по уникальным проектам ведущих дизайнеров

Помимо эстетики, производитель уделяет особое внимание инновациям. Ballu – торговая марка, принадлежащая многонациональной промышленной группе Ballu

Она специализируется на климатической, инженерной технике, с которой она вышла на мировой рынок с 1990 года. Штаб-квартира компании находится в Гонконге, а производственные предприятия – в Японии, Корее, России, Китае, Литве и Польше. Российский рынок начал получать оборудование с 2003 года, его представителем является компания “Русклимат”. Soler & Palau – известный испанский производитель вентиляторов S Представителем в России является компания “Благовест”. Заводы разбросаны и в других странах – в США, Китае, Европе и Индии. Дата основания – 1951 г. С 1987 г. продукция сертифицирована по ISO-9001, а с 1989 г. – по ISO-9001/2000. Erre – итальянская компания, производящая высокотехнологичное оборудование для кондиционирования воздуха. Опыт компании в этой области насчитывает более 70 лет. В 1995 году она получила сертификат качества ISO 9001, а ее официальным дилером является компания Vencon. В последнее десятилетие ее деятельность была направлена на популяризацию итальянского подхода к бизнесу и дизайну. Auramax – это российская торговая марка продукции для систем вентиляции, такой как бытовые вентиляторы, решетки, ревизионные люки и т.д. Главное отличие – сочетание доступной цены с качественным исполнением, современным дизайном. Материалы характеризуются длительным сроком службы, высокой износостойкостью благодаря защите от перегрева. ERA – крупная национальная компания по производству оборудования для кондиционирования воздуха, которая начала свою деятельность в 1997 году. Первоначально производство было ориентировано на изготовление модульных вентиляционных систем, компания получила название “Ekovent” Sp. z o.o. Сегодня ассортимент насчитывает около 1300 наименований, а объем продаж достигает отметки в 30 миллионов штук. Blauberg – популярный производитель вентиляционного оборудования из Германии. В разных частях Европы расположено 7 заводов. Объем выпускаемых устройств превышает 100 миллионов единиц. Бренд успешно балансирует между эстетическими, качественными и функциональными характеристиками моделей.

Особенности и разновидности

Канальные вентиляторы для круглых воздуховодов бывают двух разновидностей: радиальные и осевые. Осевые модели при помощи лопастей захватывают и продвигают воздушные массы вдоль собственной оси. Отличительной чертой таких приборов является низкое аэродинамическое сопротивление и небольшой расход электроэнергии. Радиальные (центробежные) модели оснащены спиралевидными лопастями, при помощи которых они захватывают и продвигают воздушные массы в кожух, из которого они под большим давление выходят в воздуховод. Такие агрегаты обладают большой всасывающей силой и часто используются для обслуживания больших помещений.

Помимо конструктивного исполнения, канальные вентиляторы классифицируются ещё по ряду признаков.

Назначение

Наиболее распространённым типом бытовых и промышленных вентиляторов являются приточные модели. Они широко используются для обустройства приточно-вытяжных вентсистем и устанавливаются в воздуховоды большой протяжённости.

Следующий вид канальных вентиляторов – приборы дымоудаления, являются важным элементом противопожарных систем и устанавливаются в аварийные вентиляционные каналы. Агрегаты отличаются высокой мощностью и позволяют в короткий срок произвести полную замену воздуха в помещении. В качестве главных характеристик дымоудаляющих моделей можно назвать их безотказность и способность работать при температуре до +600 градусов в течение часа.

Жаропрочные качества приборов обусловлены защитой электродвигателя от перегрева, которая становится возможной благодаря конструктивным особенностям прибора. Вентиляторы дымоудаления сконструированы таким образом, что струя раскалённого воздуха не взаимодействует с корпусом электродвигателя, который надёжно защищён втулкой рабочего колеса. Установка вентиляторов дымоудаления в постоянно работающие системы не рекомендована. Прибор создан для краткосрочной, но очень мощной и эффективной работы в экстренных ситуациях, поэтому при обычном использовании он может утратить часть своих эксплуатационных качеств.

Жаростойкие канальные вентиляторы, в отличие от дымоудаляющих, могут работать не только в аварийных системах, но и используются в регулярных установках. Модели предназначены для вентсистем бань, саун, каминных залов и для работы в горячих производственных цехах.

Ещё один вид канальных вентиляторов – бесшумные модели выделить в отдельную категорию можно лишь условно. Изделия с низким уровнем шума присутствуют и в приточных, и в жаропрочных и в дымоудаляющих приборах, а уровень шумовой нагрузки зависит от конструкции вентилятора и его мощности.

Тихими считаются модели, уровень звука в которых не превышает показателя в 25 дБ. Такие изделия рекомендованы к монтажу в вентсистемы жилых помещений и общественных пространств. Модели, чей показатель превышает данный порог, считаются шумными и без принятия дополнительных мер по обустройству шумоизоляции в квартирах и домах применяться не могут.

Материал

Корпус канальных вентиляторов для круглых воздуховодов изготавливают из оцинкованной листовой стали с толщиной цинкового покрытия в 20 и более мкм. Изнутри стальной корпус покрывается противокоррозийным составом, что позволяет использовать модели для перекачивания воздушных сред с примесями агрессивных химических соединений. Сверху приборы могут покрываться жаростойкой краской, которая увеличивает защиту металла от неблагоприятных внешних условий. Помимо металлического исполнения, встречаются модели с пластиковыми корпусами и лопастями. Такие изделия обладают малой мощностью, низкой производительностью и предназначены для домашних вентсистем. При изготовлении моделей с шумоизоляцией в качестве изолирующего материала используется минеральная вата, прошедшая процедуру прессования и имеющая толщину не менее 5 см.

Размеры

Классификация канальных вентиляторов по размеру сечения полностью совпадает с классификацией воздуховодов. Наиболее распространёнными и востребованными являются модели с диаметром входа и выхода, равным 100, 125, 150 и 160 мм. Такие агрегаты наиболее востребованы в бытовых системах, устанавливаемых в многоквартирных домах и частных коттеджах. Модели диаметром 200 и 250 мм часто монтируют в вентсистемы торговых центров, кинотеатров и выставочных комплексов. Это, как правило, довольно мощные модели, способные обеспечить полноценное проветривание помещений с большим скоплением людей. Габаритные агрегаты размером сечения 315 мм используются на серьёзных высокопроизводительных установках промышленных предприятий и обладают высокой мощностью и большим рабочим ресурсом.

Особенности выбора

Выбирая канальный вентилятор, необходимо знать некоторые параметры и технические характеристики:

Производительность. Чтобы вентилятор выполнял свою работу в полной мере, при выборе нужно знать площадь помещения и количество проветриваний за час. Произведение таких данных будет показывать производительность вентилятора. Зная все показатели можно подобрать самый подходящий вариант. Но специалисты советуют, что нужно взять вентилятор с немного большей мощностью для гарантированного обеспечения вентиляции.

Уровень шума. Каждый вентилятор оснащен двигателем, который создает определенные звуки. Если шум будет выше 35 дБ, то это плохо будет влиять на психическое состояние людей

Поэтому очень важно учитывать уровень шума, который будет создавать прибор. Главное, он не должен быть свыше 30 дБ. Такие данные можно посмотреть в паспорте всех данных, который прилагается к любой технике

Такие данные можно посмотреть в паспорте всех данных, который прилагается к любой технике.

Безопасность. Прибор обязательно должен быть оснащен влагоотталкивающей изоляцией. Нельзя допустить попадание влаги в сам механизм. Это может привести к замыканию и даже к пожару. Поэту стоит внимательно отнестись к этому вопросу.

Функциональность. Существуют стандартные вытяжки – они являются обычными системами с обратным клапаном, который блокирует поступление плохого воздуха в помещение. Она срабатывает на свет, но при его выключении вентилятор также останавливается. Это становится неудобным, ведь не всегда за короткий срок вся влага успевает уйти.

Также есть автоматические вытяжки, которые оснащены таймером. Этот таймер дает работать прибору еще 25 минут, после выключения света. Специальный датчик влажности дает сигнал на включение при увеличении влаги и автоматически отключается спустя определенное время, которое устанавливается пользователем.

Технические характеристики канальных вентиляторов и правила выбора

Как и все приборы данного типа, канальные имеют одну основную характеристику: мощность (производительность). А точнее, объем воздуха, который проходит через прибор за единицу времени. Обычно для измерения используют кубические метры, проходящие за один час – м³/ч.

Этот показатель зависит от двух параметров:

скорости вращения электродвигателя (крыльчатки), и чем больше скорость, тем выше производительность;
габаритных размеров самого вентилятора, чем больше они, тем больше мощность.

Кроме этого надо при выборе обращать внимание и на другие качества прибора. А именно:. Класс безопасности

Здесь имеется в виду защиту от пыли и влаги

Класс безопасности. Здесь имеется в виду защиту от пыли и влаги

Особенно это важно, если выбирается бесшумный вентилятор для вытяжки в ванной. Функциональность

Здесь подразумевается автоматическая работа прибора или стандартная

Функциональность. Здесь подразумевается автоматическая работа прибора или стандартная

Ко второй относится функция, когда аппарат начинает работать при включении освещения. К первой, когда он включается через определенные промежутки времени, запрограммированные в настойках.

На шильдике вентилятора указываются всего его характеристики

Производительность вентилятора

На глаз этот параметр выбирать нельзя. Потому что он будет зависеть от требуемого воздухообмена в помещении. Если разговор идет об общей вентиляции дома, а не о конкретном помещении, то придется сложить значения воздухообмена всех помещения дома. Это и будет производительность вентилятора.

К примеру, дом, в котором общая жилая площадь равна 100 м², высота потолков – 3 м. В них воздухообмен будет равен объему помещения, то есть 300 м³/ч. Сюда надо добавить воздухообмен туалета и ванной – по 25 м/ч и кухни 60÷90 в зависимости от типа варочной плиты и количества конфорок. Получается:

300 + 25 + 25 + 70 = 420 м³/ч.

Это и есть производительность вентилятора.

Чем больше размеры, тем выше производительность

Геометрические размеры

В основе маркировки вентиляторов данного типа лежит диаметр входного и выходного отверстия. Типоразмер по данному параметру: 100 мм, 125, 160, 200, 250 и 315. Канальный вентилятор для вытяжки 100 и 125 мм относятся к разряду бытовых. Канальные вентиляторы 160 и 200 мм чаще устанавливаются в ресторанах, кафе, магазинах большой площади и прочих заведениях. Остальные можно отнести к промышленным моделям, которые монтируются в систему воздухоотведения производственных цехов. Все они работают от сети электричества в 220 В.

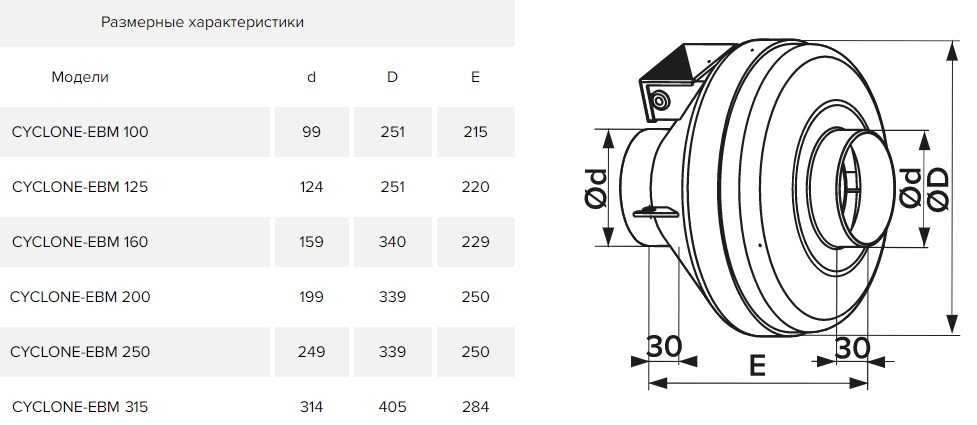

Для примера, разберем приборы марки ВКК (вентилятор канальный круглого сечения), на фото и в таблице ниже показаны его размерные параметры.

Размерные габариты канального вентилятора

С датчиком влажности

Датчик влажности в вентиляторе автоматизирует работу устройства, чтобы он самостоятельно включался при превышении заданного уровня влаги.

1. Soler Palau SILENT DUAL 100

Осевая модель мощностью 8 Вт с пластиковым корпусом, защищенным от влаги по стандарту IP45. Эта модель имеет посадочное место 100 мм, вытягивает 90 куб/ч. Устройство получило обратный клапан, датчик присутствия человека и влажности в помещении, а также таймер. Во время работы уровень шума не превышает 26,5 дБ.

Достоинства:

тихий;
полностью автоматизирован;
обеспечивает отличную тягу.

Недостатки:

угол обзора датчика присутствия слабоват;
высокая цена.

Отзывы покупателей

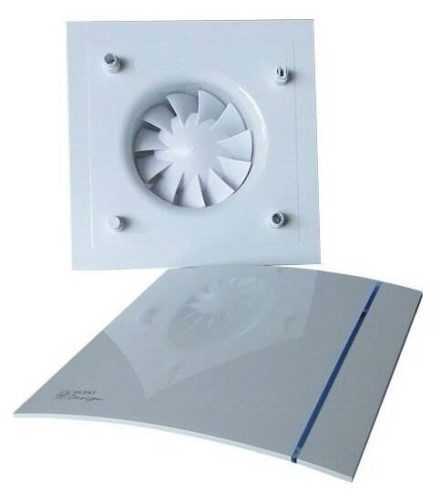

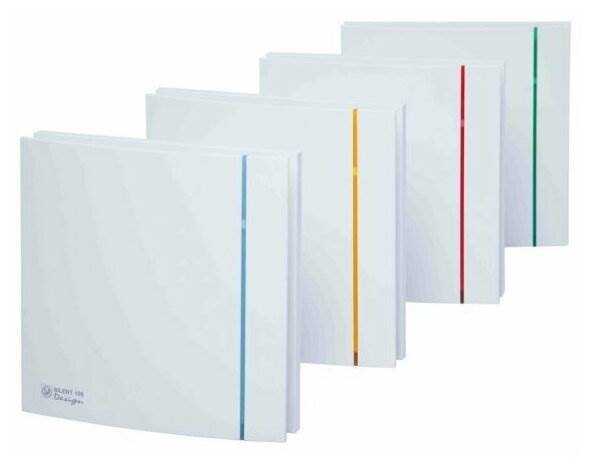

2. Soler Palau SILENT-100 CHZ DESIGN

Красивый вытяжной вентилятор с датчиком влажности получил дизайнерскую внешность, что делает его украшением комнаты. Модель устанавливается на посадочное место 100 мм, вытягивает 85 кубов в час, ее мощность составляет 8 Вт. Она также имеет обратный клапан и таймер с минимальным временем срабатывания 0,5 часа и максимальным 30 минут. Корпус у нее полностью пластиковый с защитой от влаги по стандарту IP45. Уровень шума не превышает 26,5 дБ.

Достоинства:

функциональность;
тихая работа;
стильный дизайн.

Недостатки:

дорогой.

Отзывы покупателей

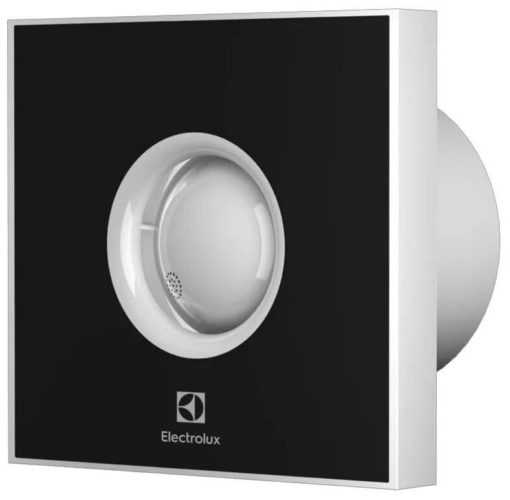

3. Electrolux Rainbow EAFR-100TH

Стильный и недорогой вентилятор от бренда Electrolux ставится в вентиляцию 100 мм. Его воздухообмен составляет 100 куб/ч, мощность 15 Вт, а рассчитан он на помещения до 6 квадратов. Модель с таймером от 1 до 20 минут, с датчиком влажности и обратным клапаном имеет механическое управление. Корпус изготовлен из пластика, он защищен от влаги. Во время работы уровень шума не превышает 33 дБ.

Достоинства:
