Обратный клапан на вентиляцию: применение и критерии выбора

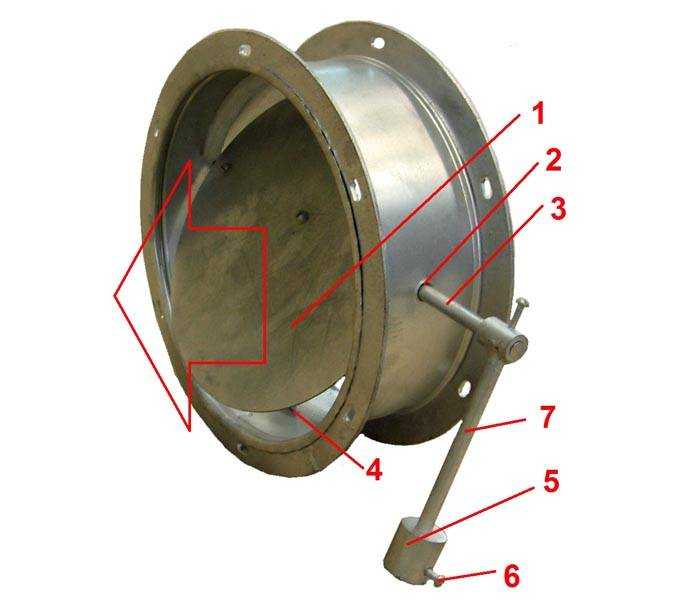

Установка рычага в зависимости от пространственного расположения клапана

1) Ось вращения заслонки горизонтальна, воздуховод горизонтальный.Натяжка пружины не должна препятствовать возврату заслонки в исходное положение.

2) Ось вращения заслонки вертикальна.Натяжка пружины должна обеспечивать возврат заслонки в исходное положение.

3) Ось вращения заслонки горизонтальна, воздуховод вертикальный, поток снизу. Натяжка пружины должна обеспечивать возврат заслонки в исходное положение.

4) Ось вращения заслонки горизонтальна, воздуховод вертикальный, поток сверху. Натяжка пружины должна обеспечивать возврат заслонки в исходное положение.

Как сделать своими руками?

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

• Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
• Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.

• Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
• Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.

• После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
• Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.

Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.

Рекомендации по применению

• В каждом жилом помещении необходимо иметь не менее одного приточного устройства.
• Количество, тип или модель приточных устройств, а так же дополнительные аксессуары к ним (акустические комплекты, ограничитель потока воздуха) определяется проектом (расчетом), согласно действующих строительных норм и правил.
• При выборе комбинации приточное устройство + наружный козырек учитывать взаимное расположение строительных частей и элементов окна.
• Приточные вентиляционные клапана устанавливаются на окнаиз ПВХ, алюминия, дерева и их комбинации.
• Рекомендуется устанавливать приточные устройства на высоте не менее 2 метров от уровня пола, рядом с радиатором отопления.
• Подоконник окна не должен перекрывать конвекционные потоки от прибора отопления.
• Расстояние от выходного устья приточного устройства до преграды (откоса, шторы и т.п.) должно быть не менее 50мм.
• Приточные клапана должны размещаться таким образом, чтобы никакой элемент конструкции, не мог существенно снизить расход проходящего воздуха.
• Соблюдать размеры технологических отверстий, рекомендуемые для определенных моделей приточных устройств.
• При установке оконных приточных клапанов на профиль створки или рамы необходимо исключить попадание наружного воздуха в полости камер профиля. Для этих целей использовать телескопический канал.
• При выполнении технологических отверстий соблюдать существующие меры безопасности при работе с электрическим инструментом и оборудованием.
• Установленные приточные клапаны на светопрозрачных конструкциях не должны вызывать снижение качества и гарантийных прав.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

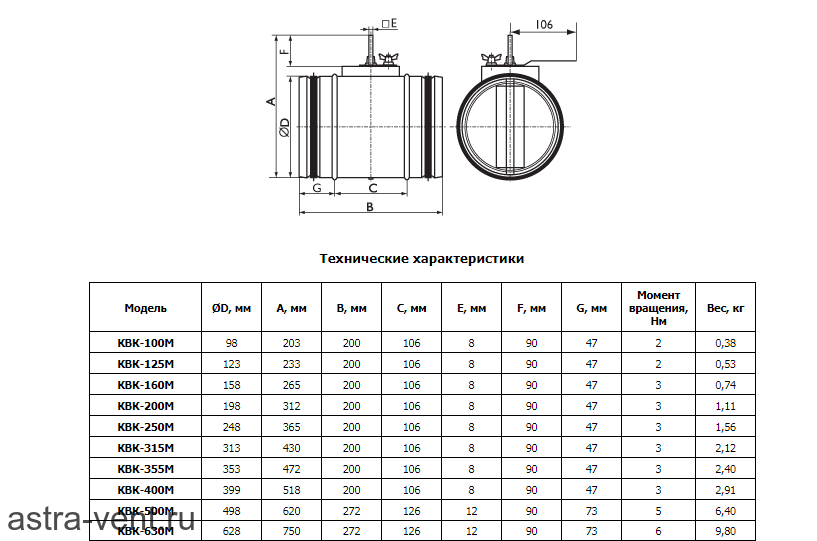

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

• тип сечения;
• размеры клапана;
• используемый материал;
• конструкция;
• целевое назначение;
• марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Настройки и особенности регулирования

Недостаточно просто установить вентиляционную систему и смонтировать в нужных местах вентиляционные заслонки. Для корректной работы и максимально эффективного воздухообмена требуется дополнительная настройка всей системы.

Причем корректирующие действия могут потребоваться на всех ее участках с учетом требуемых объемов перемещаемого воздуха.

Для такой наладки требуются специальные знания и навыки, поэтому самостоятельно это трудно. Скорее всего, потребуется помощь специалиста.

Для настройки системы следует придерживаться следующей инструкции:

• Производительность вентилятора и полное давление в системе должны соответствовать проектным.
• С помощью специальных регулирующих устройств проводится настройка тех ответвлений, что находятся в максимальной близости от вентилятора. Их производительность должна быть такой же, как и в проекте. Этот достигается с помощью метода плавного закрытия заслонок.
• Избыточный поток поступающего воздуха передается на более отдаленные участки, обеспечивая требуемое давление и там. Если нет специальных устройств для регулировки, допустимо устанавливать металлические заслонки.
• Регулировка считается завершенной, когда во всех участках системы устанавливается давление, равное проектному. Допускается отклонение не более 10 %.

Правильно отрегулированная система даст максимальный КПД и обеспечит наиболее эффективное воздухоснабжение всех помещений.

Нюансы обслуживания

Необходим доступ к клапану для ухода или ремонта

Обратный клапан в кухонном помещении, ванной или туалете требует тщательного ухода. Внутрь устройства часто набивается грязь, пыль и жир. Все это не дает створкам плотно прилегать к решетке и ее функциональность ухудшается. Чтобы почистить изделие, нужно вытащить внутренний корпус, из которого вынимается шумоулавливатель и фильтр.

Процедура проводится в теплое время года, чтобы в квартиру не попадал холодный воздух. Если приспособление синтетическое, его достаточно помыть теплой мыльной водой и высушить. В это время проводится чистка самого воздуховода с использованием обычного пылесоса.

Разновидности обратных клапанов

Воздушный вентиляционный клапан, как правило, приспособление механическое. Выполняется из оцинкованной стали, реже из нержавеющей. Есть пластиковые модели. На рынке встречаются комбинированные: пластиковый корпус с металлической заслонкой.

По способу открывания

Классифицируют устройства по способу открывания. Есть 3 разновидности.

• Ручной клапан – заслонку открывать и закрывать нужно вручную, с помощью рычага. Это не слишком удобно. Кроме того, заслонка не может полностью блокировать отверстие для задержки запахов.
• Механический – самое популярное решение. Механический или гравитационный клапан открывается и закрывается самостоятельно под действием напора воздуха.
• С электроприводом – заслонка открывается и закрывается принудительно, согласуюсь с работой вентилятора. Монтируется только на системы с принудительной циркуляцией.

По конструкции

Обратный клапан-хлопушка

Чувствительность клапана к воздушному потоку определяется формой заслонки и методом открывания. Чтобы он срабатывал в естественной вентиляции, мембрана или лепестки, перерывающие проход, должны быть довольно чувствительными. В приточке с принудительной вентиляцией заслонка может быть попроще. Но и в этом случае нужно, чтобы клапан открывался при самом слабом режиме работы вентилятора.

По форме и конструкции устройства различают следующие разновидности.

• Поворотная заслонка – хлопушка. Диск или прямоугольный фрагмент закрепляется на вертикальной или горизонтальной оси. Обычно ось устанавливается по центру отверстия, но может быть и смещена. Большая площадь заслонки обеспечивает высокую парусность, а значит и приличную чувствительность. При увеличении давления заслонка поворачивается целиком. Недостаток: при закрытии заслонка издает громкий хлопок, за что и получила свое название. Особенно раздражает такой шум ночью. Прокладки из силикона и резины не уменьшают шум. Если клапан ставят на систему с естественной циркуляцией, ось заслонки должна быть вертикальной. В этом положении для открывания нужно минимальное усилие.
• «Бабочка» – заслонка из двух частей. На вертикальной оси установлены 2 полдиска. В закрытом положении они удерживаются пружинами. Пружины слабые, открываются даже при сильном хлопке. Тем не менее, при слабой тяге в естественной вентиляции клапан может не сработать. Форма изделия круглая.
• Мембранная – заслонка состоит из 6 сегментов, закрепленных на осях. Лепестки изготовлены из тонкого гибкого пластика. Под давлением воздуха они разворачиваются отдельно или все вместе и открывают вентиляционное отверстие. Мембранный клапан выглядит очень подвижным и чутким, но таковым он остается, только пока чист. Накопление копоти и грязи быстро утяжеляет лепестки, они залипают и не поворачиваются.
• С гравитационной решеткой – напоминает плоские жалюзи. Заслонка состоит из несколько тонких ламелей, размещенных вертикально или горизонтально. Под давлением воздуха ламели открываются или закрываются. Не самый чувствительный вариант, зато бесшумный, поэтому чаще монтируется в комплекте с вытяжкой или ставится на вентрешетку в стене.

Критерии выбора

Вентиляционная решетка с обратным клапаном или устройство в вытяжке должно соответствовать ряду критериев.

• Чувствительность – заслонка должна реагировать на слабые дуновения воздуха. Чем она чувствительней, тем лучше.
• Рабочая температура – некоторые устройства не могут работать при сильном нагреве, а поэтому не годятся для ванной.
• Технические характеристики клапана должны соответствовать показателям вентилятора. Последний даже в самом слабом режиме открывает заслонку.
• Форма и размеры – соответствуют габаритам вентиляционного отверстия или трубы, если клапан монтируют внутри канала.

Обратный клапан для естественной вентиляции

Воздух в помещение попадает через щели или полости в окнах и дверях, или отверстия для подвода воздуха, дальше через вытяжные каналы отводится по вентиляционным каналам в атмосферу. Часто устанавливается обратный клапан для естественной вентиляции — он предотвращает неправильное перетекание воздуха.

Серьезным плюсом данной системы является дешевизна, долговечность и надежность — полностью отсутствуют движущиеся части.

Минусом является тот факт, что при использовании вашими соседями отвода воздуха в общие каналы принудительно (с помощью вытяжки, вентилятора). Отработанный воздух попадает к вам через общие воздушные каналы вывода в атмосферу. Поэтому очень часто в данной системе применяют обратный клапан.

Механическая или искусственная вентиляция — фактически это, принудительная подача и отвод воздуха на четко рассчитанной площади помещения согласно установленным или расчетным нормам.

Данная система базируется на правильном размещении вспомогательных элементов, таких как:

1. вентилятор
2. фильтр
3. клапан
4. воздухонагреватель
5. воздуховоды и фитинги к ним
6. ионизатор и др.

Рассматриваемая система может быть использована в любых типах строений и создает одинаково комфортные условия в независимости от времени года и внешних условий. В промышленности все помещения связанные с технологическими процессами имеют искусственную вентиляцию обеспечивающую циркуляцию воздуха больше, чем при использовании в гражданском строительстве. Механическая в отличие от естественной вентиляции обязательно имеет регулируемый обратный клапан.

Приточная и вытяжная системы вентиляции предназначены для принудительной подачи и удаления воздуха из объема помещений. Данные системы в основном используются комплексно и они, как правило, максимально сбалансированы. Дисбаланс подачи и оттока воздуха приводит к образованию недостаточного или избыточного давления, появляется эффект «схлопывания дверей»

Назначение вентиляции местного типа является подача и отвод потоков воздуха в строго ограниченные места. Делится на приточную, а так же вытяжную местную вентиляцию, которая массово используется в производстве, где возможна локализация объема, в котором происходит выделение вредных или отравленных выделений. Согласно строительным нормам абсолютно все складские помещения, работающие с ГСМ (горюче смазочными материалами) и другими опасными веществами имеют местную систему вентиляции.

Обще обменная вентиляция — используется в помещениях, где незначительное количество вредных веществ распределяется равномерно, а объем воздуха не располагает к применению других вентиляционных систем.

При таком способе вентилирования нет необходимости в очистке равно распределённых воздушных потоков. Этот способ вентиляции часто используется совместно с местной, это создает уменьшение затрат за счет удешевления компонентов системы в целом. Эта система создает комфортные условия для работы персонала (убираются все виды сквозняков, звуков свиста и факторов, влияющих на работу)

Согласно строительным нормам большинство  складские помещений работающих с ГСМ (горюче смазочными материалами) и другими опасными веществами, имеют совмещенную систему вентиляции — обще обменную и местную.

Наборная система – это система, собранная из отдельных необходимых для вентилирования компонентов, установленных в отдельном месте — при большой мощности в вент камере, при маленькой мощности возможна установка над подвесным потолком. Плюсом данной системы является использование данных систем в помещениях с любым объемом площади — квартира, магазин или супермаркет не имеет значение. Минусы: необходима профессиональная проектировка и  точный расчет на стадии проектировки помещения.

Собранные компоненты в едином  хорошо звукозащищенном  корпусе создают моноблок.

У данного типа вент установок есть свои преимущества:

• низкая шумность работы установки
• настройка и испытание на необходимые характеристики всей системы происходит во время этапа изготовления
• установка данной системы в рабочее положение существенно упрощена

Конструктивные особенности современных устройств для вентсистемы

Вентиляция с обратным клапаном сегодня очень распространена. Такие системы по функциональности намного лучше коммуникаций, в которых регулировка пропуска потока воздуха осуществляется вручную. На рынке можно встретить обратные клапаны четырех различных конструкций. Каждый тип имеет положительные и отрицательные особенности, о которых следует помнить, выбирая прибор в свою вентсистему.

Первый тип клапана – одностворчатый гравитационного действия. Поток воздуха, который из помещений поступает в вентиляционную систему, воздействует на клапан, открывает его затвор и удаляется в вытяжную часть коммуникации. Если движения воздуха из квартиры нет, а также при обратной тяге воздушных потоков из вентиляции в квартиру, створка на клапане будет закрыта.

Этот тип клапана можно использовать в естественных вентиляционных системах. При правильном монтаже для открытия клапана потребуется минимальный воздушный поток – сопротивление клапана на открытие очень низкое. По конструктивному исполнению такие одностворчатые устройства бывают двух типов. В одном из них ось, на которой закреплен затвор, устанавливается со смещением относительно середине воздушного канала, в другом – внутри или снаружи устанавливается противовес.

Так как такие устройства закрываются под воздействием силы тяжести, для нормального их функционирования требуется идеально ровная установка в системе. Для монтажа строго вертикально или горизонтально обязательно нужно использовать уровень. В противном случае клапан может закрываться неплотно, а значит, не сможет полностью защитить внутренние помещения от обратной тяги.

Второй тип защитных устройств – двустворчатые с пружинами. Такой клапан называется «бабочкой», так как он имеет две шторки, складывающиеся при высоком давлении со стороны квартиры и закрывающиеся благодаря пружинам, при отсутствии давления. Их намного проще устанавливать, чем гравитационные – можно располагать в вентканалах под любым углом.

Клапаны «бабочки» можно использовать только для принудительной вентсистемы с вытяжкой. Перед покупкой и установкой «бабочки» необходимо проверить чувствительность ее шторок – способность открываться под давлением воздуха, характерного для системы, в которую устройство планируется монтировать. В некоторых современных изделиях чувствительность створок и пружин можно регулировать.

Еще один тип изделия, предназначенного для предотвращения обратной тяги – это специальные жалюзи, устанавливаемые на вентиляционную решетку. Жалюзи работают по гравитационному принципу, как и одностворчатые клапаны, разница между ними заключается только в количестве и размере створок. Большое количество небольших створок позволяет устанавливать такие компактные устройства в наружных элементах системы.

На рынке представлены жалюзи стандартных размеров, соответствующих величине коробов для вытяжек и отверстий под естественную вентиляцию. Можно встретить решетки с жалюзи, которые оснащены пружинами или мембранами, однако такие конструктивные решения считаются ненадежными, решетки будут плохо функционировать при отрицательных температурах, если их устанавливают на улице.

Последний распространенный тип запорного клапана – гибкая мембрана. В этом устройстве устанавливается гибкая пластина, которая может сгибаться под воздействием воздушного потока. При правильном монтаже мембрана будет открывать вентиляционный канал при одном направлении воздушного потока и закрывать при обратном направлении.

При покупке мембраны нужно учитывать величину обратной тяги в вентканале. Если есть вероятность деформации гибкой мембраны воздушными потоками, необходимо покупать мембраны с дополнительными ребрами жесткости. При установке обычной мембраны в систему с сильной «обраткой», велика вероятность повреждения клапана и прекращения его нормального функционирования, из-за чего в квартире появятся неприятные запахи и другие свидетельства неправильной работы вентиляции.

Нужно ли ставить приточный клапан?

Основа нормального микроклимата помещения – наличие эффективной системы вентилирования.

Воздух должен постоянно циркулировать – загрязненный с избытком углекислого газа удаляется через вытяжки, а чистый поступает извне.

При проектировании домов советской постройки особое внимание уделяли вытяжным каналам, а приточные воздуховоды не обустраивали. Поступление свежего воздуха происходило естественным путем – через щели в оконных деревянных рамах

Нормальная скорость воздуха в жилом доме или квартире – 0,15 м/с

Существенное повышение показателя провоцирует сквозняк, а понижение остановит воздухообмен

Нормальная скорость воздуха в жилом доме или квартире – 0,15 м/с. Существенное повышение показателя провоцирует сквозняк, а понижение остановит воздухообмен

Металлопластиковые аналоги оснащены воздушными камерами в створках и рамах, герметичными стеклопакетами и уплотнителями по периметру.

Современные конструкции изолируют помещение от уличного шума и сохраняют тепло, но парализуют нормальное функционирование вентиляции. Как следствие, микроклимат ухудшается – воздух становится спертым, влажность повышается, люди испытывают нехватку кислорода, появляется черная плесень.

Старые несовершенные конструкции эффективно справлялись с задачей, обеспечивая достаточный приток воздуха даже зимой. Недостаток деревянных рам – плохая шумо- и теплоизоляция

Попытку восстановить циркуляцию воздуха путем открывания окна в режиме проветривания нельзя считать удачным решением по следующим причинам:

• плюсы «пластика» сводятся к нулю – эффективность теплоизоляции помещения снижается;
• вентиляция работает только при открытом окне, что особенно проблематично организовать в холодное время года или при ветряной погоде;
• приток воздуха неравномерный и бесконтрольный – появляются сквозняки.

Некоторые производители оконных систем учли последствия полной герметичности и усовершенствовали металлопластиковые конструкции.

Нарушение воздухообмена негативно влияет на здоровье и жизнедеятельность людей. На окнах появляется конденсат, откосы и стены покрываются плесенью – концентрация токсических веществ повышается

Специальная вентиляционная фурнитура:

• вентилируемые профили;
• ограничители открывания;
• частично воздухопроницаемые уплотнители;
• штапики с регулирующей задвижкой.

Для обеспечения притока воздуха через ранее установленное окно используется приточный клапан.

За счет вентиляционного клапана воздухообмен в комнате осуществляется без потерь тепла. Устройство защищает помещение от проникновения шума и пыли (+)

Клапан обратного типа и его классификация

Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:

• исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
• исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
• в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
• по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
• исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
• по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.

Где используются клапаны обратного типа

В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить  клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.

Применение

Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного. Примером подобного прибора в кухне служит клапан для вытяжки.

Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.

Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.

На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.

Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.

Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.

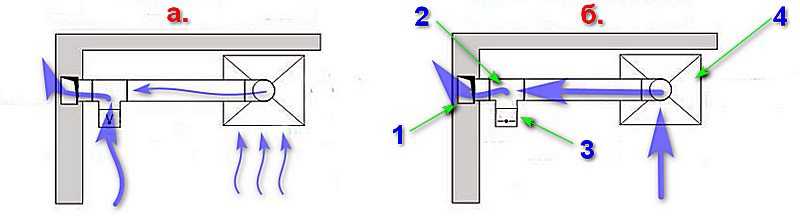

При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии. Тем самым обеспечивается полноценная работа обеих систем вентиляции.

Вентиляция естественного типа

Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.

Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.

Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.

Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.

Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.

Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.

Правильный размер и размещение впускных и выпускных вентиляционных отверстий имеют решающее значение при планировании вентиляции, и ничто не должно мешать движению воздушного потока от входа до выхода (например, закрытые комнаты по периметру).

Необходимо периодически контролировать наличие необходимой тяги в вентканале. В домашних условиях это проверяется листом бумаги — если он прилипает к отверстию, значит, с тягой все в порядке.

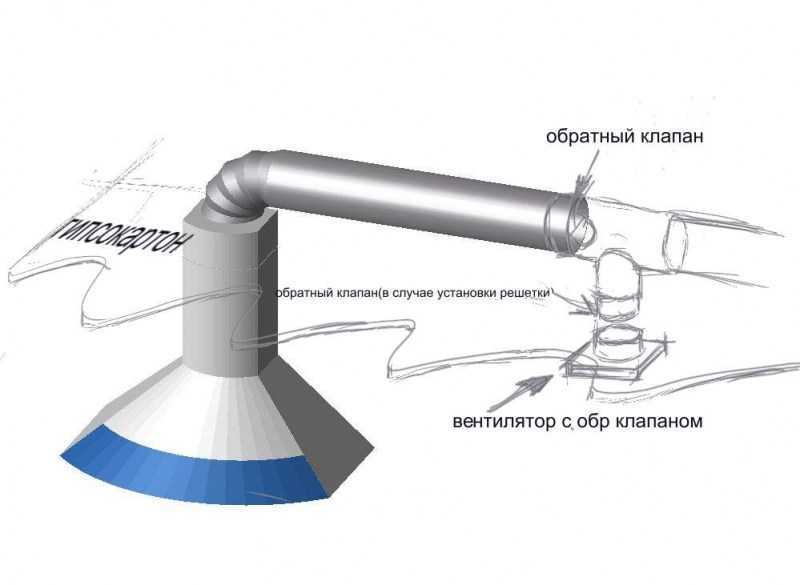

Принудительная вентиляция

Система вентиляции, загрязненный воздух в которой выводится при помощи вентиляторов, именуется принудительной.

Принудительная вентиляция за счет работы соответствующего вытяжного устройства обладает высокой производительностью и может быстро и в больших объемах удалять отработанный воздух.

Кухонная вытяжка с обратным клапаном выведет загрязнения раньше, чем они попадут в комнату. Воздух выталкивается работающим вентилятором, а обратный клапан на вытяжке в кухне препятствует его возврату.

Вентиляция с обратным клапаном в ванной комнате не менее нужна, чем в кухне. Нагнетательные системы также находят применение в данных типах помещений.

Принудительная система обходится значительно дороже гравитационной. В затраты входит покупка вентилятора или вытяжки, их обслуживание и оплата за потребленную энергию.

Обычно принудительная вентиляция используется в вытяжных системах. В вентиляциях принудительного типа конструкция затворных приборов может быть различной.

Могут быть применены лепестковые клапаны, гравитационные решетки, клапанные агрегаты «бабочка».
