Способы и схемы подключения светодиодной ленты без блока питания

Схема и особенности подключения светодиодной подсветки к компьютеру

LED подсветка компьютера или рабочего пространства около него вошла в моду сравнительно недавно, но успела завоевать популярность у большинства пользователей. Чаще всего используется светодиодная лента, с помощью которой можно оформить различные поверхности или участки. Ее можно подключить непосредственно к компьютеру, обойдясь без громоздкого блока питания.

Подсоединение выполняется разными способами, которые выбираются в зависимости от типа компьютера — системный блок, ноутбук или другие варианты конструкции. Процедура простая, но без точного знания, как подключить светодиодную ленту к компьютеру, браться за нее не следует. Тем более, что разновидностей подобных светильников много, и все они обладают собственной спецификой и требованиями.

Для чего нужна подсветка околокомпьютерного пространства

Подсветка рабочей зоны компьютера способна выполнить несколько задач:

• украшение пространства;
• оформление участка помещения, определение границусловного «кабинета»;
• освещение внутреннего пространства системногоблока;
• подсветка монитора, снижающая резкость переходаот освещенной поверхности к темному фону.

Основные функции светодиодного освещения для компьютера заключаютсяв декоративном и фоновом оформлении границ монитора, снижении контраста междуярким экраном и черным окружающим пространством. Достоинства светодиодногооформления:

• снижение нагрузки на органы зрения;
• упрощается ориентация в темном помещении;
• создается позитивный рабочий настрой.

Психологическое воздействие подсветки компьютерного стола играет важную роль для пользователя. Повышается производительность, снижается утомляемость органов зрения. Режимом работы можно управлять, создавать многоцветные композиции с помощью RGB ленты, которой управляет специальный контроллер.

Особенности строения и принцип работы такой подсветки

Светодиодная лента представляет собой линейный источник света, основанием которого служит гибкая лента. Это позволяет оформлять криволинейные поверхности, устанавливать подсветку на любые несущие элементы. Основные особенности светодиодных лент:

• яркое, выразительное свечение;
• долговечность;
• малое потребление электроэнергии;
• гибкое основание;
• простота монтажа;
• возможность регулировать длину.

Светодиодные ленты питаются отисточника постоянного тока 12 В (реже 24 В). Для этого требуется собственный БП, который занимает место инуждается в подключении к сети 220 В.

Удачным решением становится использоватьв качестве источника блокпитания компьютера, который среди прочих значений выдает 12 В. Остаетсятолько правильно подключить светильник.

Для этого необходимо подобрать нужныйвид ленты, руководствуясь следующими критериями:

• плотность установки элементов;
• одно- или многоцветный режим свечения;
• длина;
• уровень защиты.

Интересно! В продаже имеются ленты длиной 5 м. На одном метре могут находиться 30, 60 или 120 светодиодов. Поскольку работа предстоит в помещении, уровень защиты существенной роли не играет, допускается использование лент класса 20IP.

Необходимые материалы и инструменты

Для того, чтобы подключить светодиодную ленту к блоку питания от компьютера, потребуются:

• моно- или полихроматическая лента;
• паяльник;
• припой и флюс;
• ножницы;
• соединительные провода;
• бокорезы или кусачки;
• острый нож для снятия изоляции.

Иногда для подключения диодных лент используютспециальные коннекторы. Они удобны, позволяют обойтись без пайки. Однако, еслипредполагается присоединение светильника к компьютеру, паяльник понадобится влюбом случае, поэтому приобретать коннекторы необязательно.

Если планируется использовать многоцветную ленту, то в комплект к ней потребуется контроллер. Без него подключить светильник к компьютеру не удастся — будет гореть либо только один цвет, либо сразу все. После того, как все компоненты будут собраны, останется только подключить ленту одним из подходящих способов.

Схема подключения обычной ленты

Обычная, или монохромная лента может быть подключена к ПК несколькими способами:

• к блоку питания посредством одного из molex разъемов;
• через USB
• кматеринской плате компьютера.

Трезвый расчет — основа успеха ↑

LED ленты выпускаются рулонами длиной 5 м, в каждом метре может быть установлено от 30 до 120 штук светодиодов. Не обязательно использовать все пять метров. Если планируется подсветка меньшего участка, можно отрезать до необходимой длины. Лишь бы где попало, конечно, резать нельзя. Кратность резки должна составлять 3 светодиода, чаще всего места возможной резки обозначены производителем.

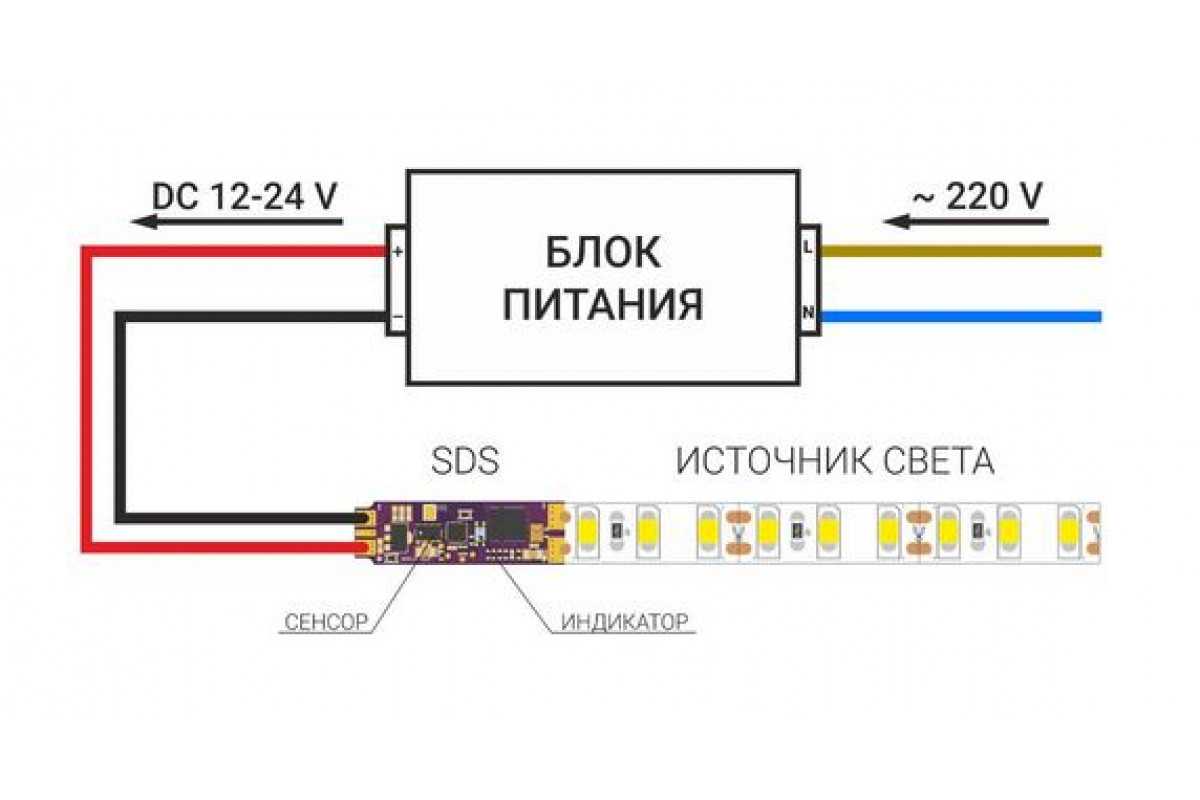

Светодиодные ленты нельзя подключать прямиком к сети, только к блоку питания. Чтобы подобрать источник питания требующейся мощности, необходимо знать суммарную потребляемую мощность всей используемой ленты.

Приведем пример расчета:

Мы приобрели ленту SMD 3528. Ее длина составляет 5 м, рабочее напряжение 12 V, количество светодиодов в одном метре 60 штук, а потребляемая мощность – 4,8 Вт/м. Другими словами каждый метр нашей ленты потребляет 4,8 Вт. Все эти параметры указаны на самой ленте или упаковке.

Длина участка, который мы хотим осветить, составляет 7 м. Значит, одной ленты не хватает. Докупаем еще одну кассету 5 м длиной и отрезаем от нее 2 м, которые нам необходимы.

Потребляемая мощность ленты: P_общ = P_м * L = 4,8 Вт/м * 7 м = 33,6 Вт;

Где,

P_общ – суммарная потребляемая мощность всей ленты;

P_м – потребляемая мощность одного метра ленты;

L – длина ленты.

Итого, получилась общая потребляемая мощность ленты 33,6 Вт. Но для обеспечения правильной работы блока питания необходимо сделать запас мощности 20%.

P = P_общ * k_з = 33,6 Вт * 1,2 = 40,32 Вт;

Где,

P – требуемая мощность блока питания;

k_з – коэффициент запаса (20% — в данном случае).

Теперь по каталогу блоков питания для светодиодных лент необходимо выбрать такой, мощность которого близка к 40,32 Вт, но не ниже.

Светодиодный светильник можно использовать в подвесных потолках

Светодиоды уже перестали применять только в качестве декоративной подсветки. Новые технологии производства сверхмощных светодиодов позволяют использовать их в качестве головного освещения в доме или квартире и даже на производстве.

Расчет светодиодного освещения в данном случае производится с учетом СНиПов, СанПиНов и других нормативных документов, чтобы обеспечить комфортные условия пребывания, жизнедеятельности или рабочего процесса в помещении.

Для расчета количества светодиодных светильников и распределения освещенности можно воспользоваться специальными программами, которые находятся в свободном доступе для скачивания в интернет, например, DIALux.

Если же точные данные не нужны, можно попробовать сделать расчеты самостоятельно – полу опытным способом. Вначале определяемся, что мы хотим осветить, вместо каких ламп уже имеющихся будем использовать светодиодные. Для каждой задачи потребуются разные светильники: будь то подсветка полов, головное освещение в комнате, подсветка мебели или подвесного потолка.

Для расчетов нам потребуется только один параметр – световой поток. Это своеобразная яркость, интенсивность света, измеряемая в люменах (Лм). Производитель обязательно указывает значение светового потока на своей продукции, в том числе и на светодиодных лампах. Расчет будем делать, исходя из того, что 100 Вт лампа накаливания светит примерно на 1200 – 1300 Лм. Например, для замены лампочки в туалете на 60 Вт понадобится найти светодиодный светильник со светоотдачей в 600 – 700 Лм.

Если же информации на упаковке недостаточно, можно выполнить расчеты, исходя из мощности светильника. Чаще всего светодиодные лампы потребляют от 5 Вт до 12 Вт. При этом примерный световой поток на 1 Вт составляет 50 – 80 Лм. Может быть и больше, но мы будем брать по-минимуму – 50. Для освещения комнаты площадью 18 м2 необходимо 2500 Лм. Делим на минимальный возможный световой поток в 50 Лм на 1 Вт. Получаем 50 Вт. Именно такой должна быть суммарная мощность светодиодного освещения в комнате. А вот как выбрать: 10 светильников по 5 Вт каждый, рассеянные равномерно по помещению, или 4 мощных светильника по 12 Вт, — решать Вам.

Определение количества

Чтобы сделать в помещении уютную атмосферу, когда освещение не раздражает, но и не было потемок, нужно правильно выбрать мощность ламп их расположение и количество.

Существует легкий метод определения количества светильников: на пять квадратных метров объема помещения должно расходоваться не менее шестидесяти и не более семидесяти пяти киловатт мощности света.

Если обратится с этой задачей к специалисту, он подготовит схему освещения дома со всеми подробностями и в различных вариациях. К тому же можно получить полезную информацию по правилам установки.

Удачные варианты расположения световых источников и их количества можно посмотреть на фото освещения домов.

Использование с помощью компьютера

Дюралайт можно использовать для освещения рабочего места. В этом случае можно не подключать его к розетке или через выключатель и использовать устройство без блока питания, достаточно подвести LED-ленту непосредственно к компьютеру. Это можно сделать несколькими способами.

Через USB разъем

Большинство стандартных дюралайтов требуют напряжение питания 12 В или 24 В, в то время, как на USB-порту присутствует напряжение 5 В с допустимым током до 500 мА.

Самый простой вариант в этом случае — приобрести нестандартный 5-вольтовый дюралайт с разъемом для USB подключения (например, китайского производства), его можно подключать к любому устройству, оснащенному USB-портом.

Вариант с использованием USB является единственно возможным для подключения к ноутбуку, для питания от системного блока стационарного компьютера есть другие менее трудозатратные способы.

Через один из molex разъемов

Данных разъемов в ПК несколько, они находятся под боковой крышкой системного блока и имеют 4 контакта с цветовой маркировкой изоляции — желтый (+12 В), 2 черных (GND) и красный (+5 В). Для подключения LED-ленты используются желтый и 1 из черных проводов. Чтобы соединение было разъемным, можно использовать переходник MOLEX-SATA. Для подключения дюралайта необходимы следующие действия.

1. Выключите компьютер и снимите боковую крышку системного блока.
2. Удалите с переходника штекер SATA, он не понадобится.
3. Припаяйте к освободившимся концам 1 из черных проводов контакт дюралайта со знаком «-«, к желтому — контакт со знаком «+».
4. Отрежьте или изолируйте оставшийся черный и красный контакты.
5. Найдите незадействованный разъем molex и соедините с переходником для пробного включения дюралайта.

Напрямую к материнской плате

Некоторые модели ПК позволяют подключить LED-ленту к соответствующему коннектору на материнской плате, но он есть не на каждом устройстве. Самый простой и удобный способ подключения дюралайта к материнской плате — это покупка готового набора для установки, в него входит RGB лента и все комплектующие для монтажа.

Одноцветная

Подключение одноцветной светодиодной ленты не представляет ничего сложного. Все, что нужно – приобрести составляющие элементы подсветки, отрезать нужную длину LED ленты, припаять ее к блоку питания и заизолировать оголенные контакты. Сейчас мы подробно рассмотрим каждый из этапов подключения.

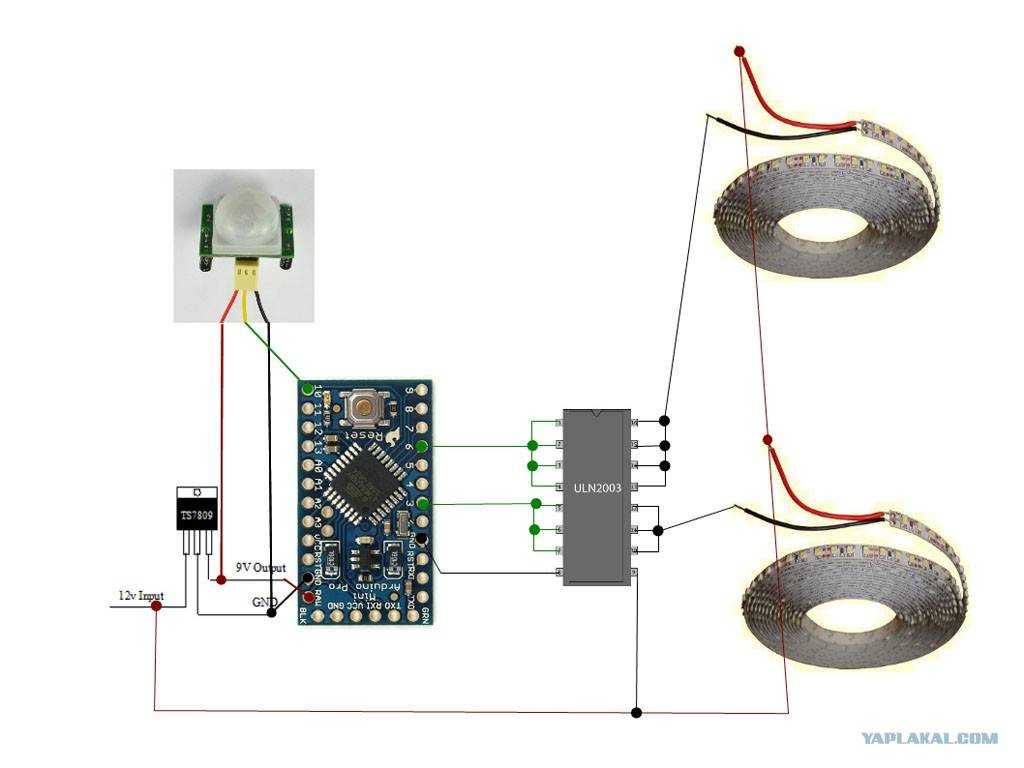

Выбираем схему подключения

Чтобы самостоятельно подключить светодиодную ленту к сети 220 вольт, нужно в первую очередь выбрать схему подсоединения всех элементов. Если Вы решили сделать подсветку, используя при этом не более 5 метров изделия, тогда достаточно соединить ленту с блоком питания 220 на 12 в, а БП подключить к домашней сети через шнур с вилкой.

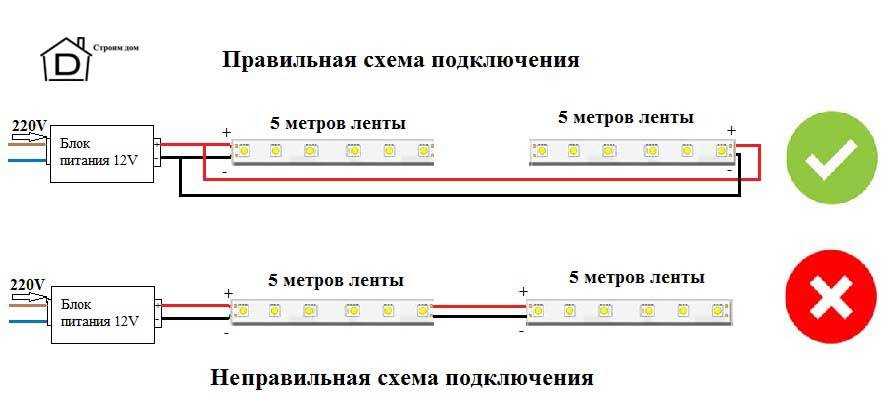

Однако часто бывает, что нужно подключить более 5 метров светодиодной ленты – 10, 15 либо даже 20 метров. В этом случае соединять все отрезки последовательно запрещается, т.к. произойдет перегрев первого 5-метрового отрезка и в то же время напряжение на последующих участках значительно упадет. Такое подсоединение сократит срок службы LED подсветки. Все самые популярные схемы подключения светодиодной ленты мы подробно рассмотрели в соответствующей статье. Для примера предоставим их еще раз.

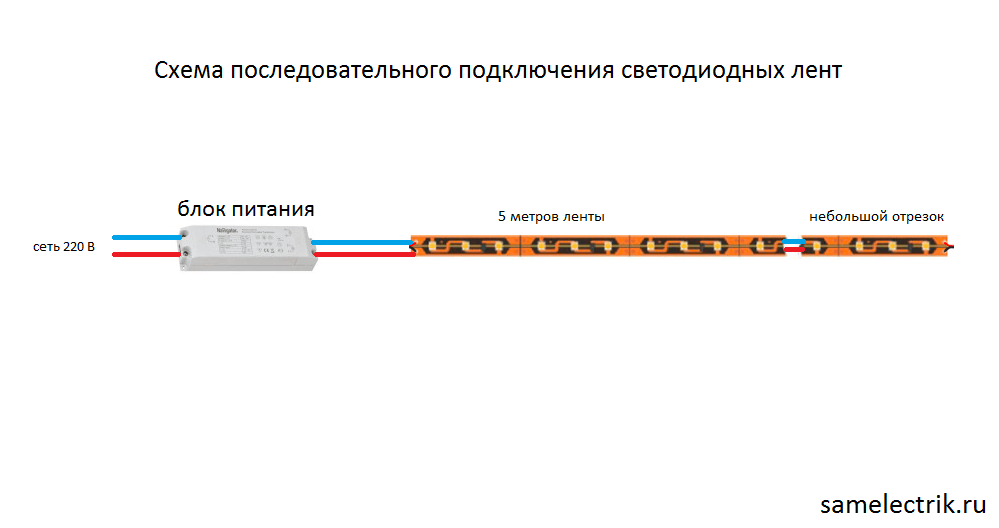

Последовательно (допускается, если нужно добавить небольшой отрезок):

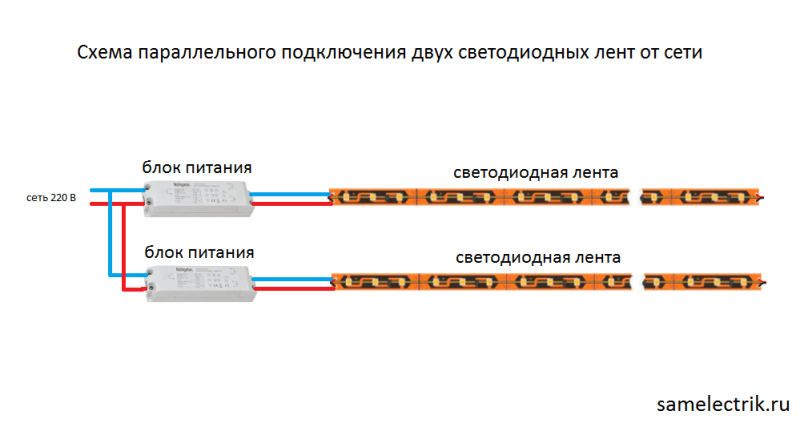

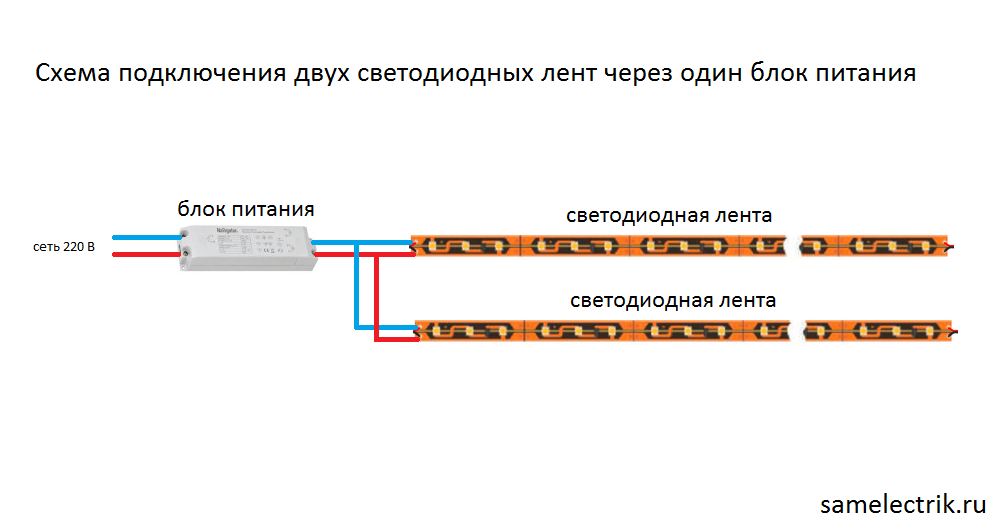

С двумя блоками питания (если лента большой длины):

Обращаем Ваше внимание на то, что можно подключить светодиодную ленту через выключатель либо диммер, что очень удобно при создании дополнительной подсветки в кухне либо другой комнате. В этом случае выключатель света подключается перед блоком питания в разрыв фазы, как показано на схеме ниже:

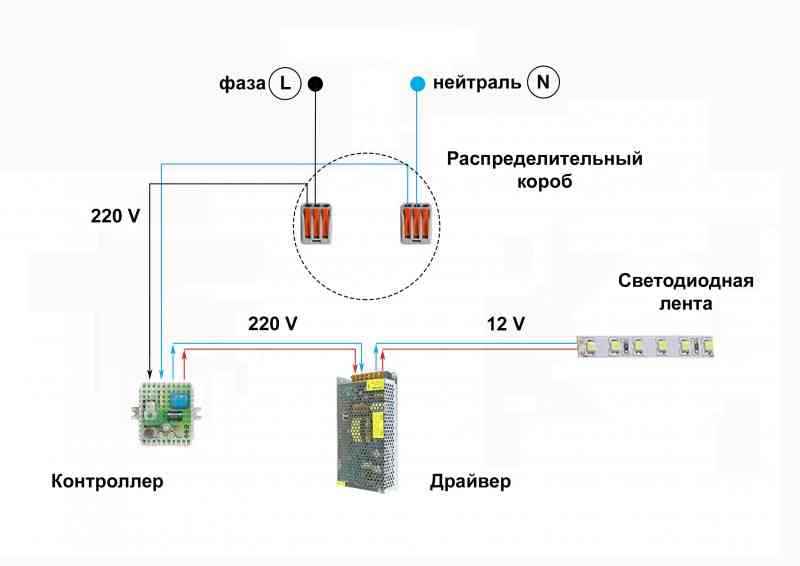

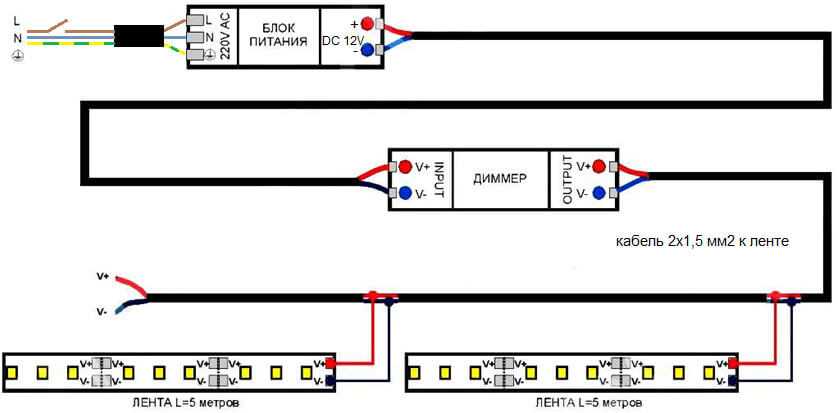

Диммер нужно подключать после блока питания, так, как показано на этом примере:

Со схемами подключения светодиодов к сети 220v разобрались, теперь переходим к самому процессу соединения элементов цепи.

Соединяем комплектующие

В самом простом примере мы имеем блок питания 220/12v и 5 метров одноцветной LED ленты. Чтобы подключить все элементы к 220 вольтам, нужно выполнить следующие действия:

Отрезать подходящую длину изделия. О том, как правильно резать светодиодную ленту, мы уже рассказывали. Разрезать проводник нужно в строго отведенных местах, обозначенных пунктирной линией либо значком ножниц, как показано на фото ниже:
Подготовить провода для подключения. Если длина не более 5 метров, можно смело выбирать провод, сечением 1,5 мм 2 . При большой длине ленты рекомендуем рассчитать сечение провода по мощности и току, чтобы выбрать подходящее значение.
Подготовить паяльник, канифоль и припой.
Обезжирить контактные площадки светодиодного проводника, используя ватку и спирт.
Зачистить провода для подключения изделия на 2-3 мм для пайки.
Выполнить лужение проводов и контактных площадок для пайки.
Припаять проводки к светодиодной ленте. Лучше всего для пайки использовать оловяно-свинцовый припой

Важно не перепутать жилы по цветам, иначе светодиоды не загорятся. Черный либо синий провод нужно подсоединить к клемме «-», а красный к «+».
Заизолировать место пайки, используя термоусадочную трубку

Кстати, вместо термоусадки также можно использовать клеевой пистолет, который надежно защитит оголенные контакты.
Подключить провода от ленты к блоку питания, также руководствуясь цветовой маркировкой.
К клеммам L, N и PE подсоединить кабель от сети 220 вольт. Не забудьте перед этим отключить электричество в доме либо квартире.

Вот и вся пошаговая инструкция для чайников по подключению светодиодной ленты к блоку питания и сети своими руками. Следует отметить, что подключить изделие можно даже без пайки, используя специальные коннекторы, как на фото ниже.

Недостаток таких переходников в том, что со временем контакт будет ухудшаться, чего нельзя сказать о более надежной пайке проводов. Увидеть, как подключить светодиодную ленту с помощью коннекторов и пайки Вы можете на видео ниже:

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

• Светодиодная лента;
• блок питания;
• RGB-контроллер с пультом управления;
• RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

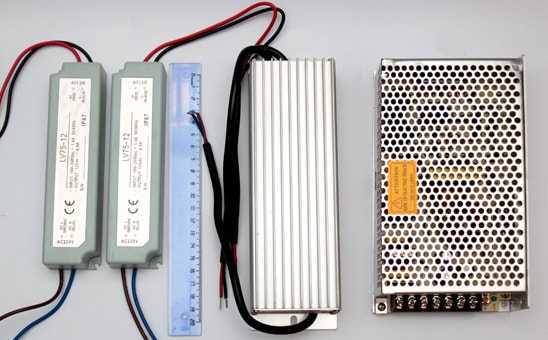

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

RGB контроллер

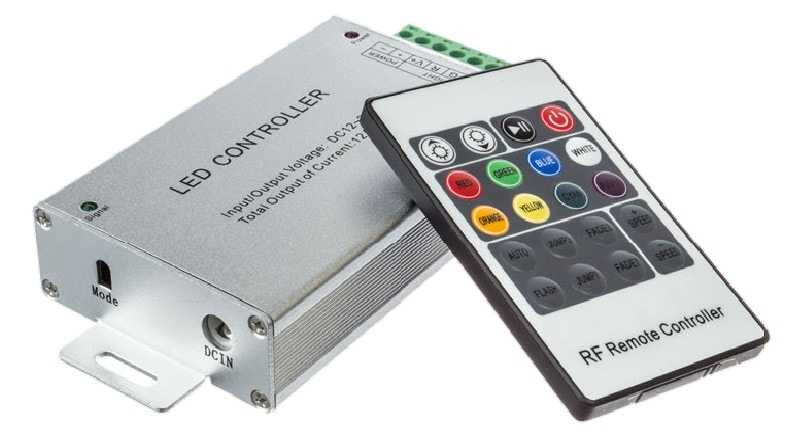

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

• Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
• радио-канал – позволяет пользоваться в пределах дома;
• Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Устройство и принцип работы светодиодной ленты 220В

Рассмотрим, каким образом устроена лента и каковы принципы ее функционирования с использованием питания от высокого напряжения:

• для работы применяются стандартные светодиоды (напряжение питания – 3,3 вольта);
• чтобы исключить частное мигание 50 герц, требуется полярное питание с помощью диодного моста;
• светодиоды подключают в цепь последовательно – на 1 метр 60 светодиодов (220 вольт: на 3,3 вольта). В результате не понадобится блок питания на 12 вольт.

SMD светодиоды, которыми оборудована лента, не предназначены для подключения напрямую к сети 220 вольт, поэтому обязательно потребуется покупка преобразователя. Их обычно приобретают заданной длины совместно с выпрямителем либо отдельно, согласно необходимому метражу.

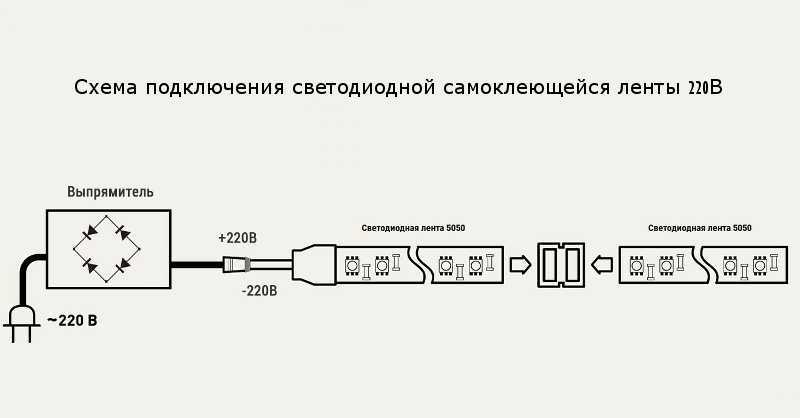

С помощью выпрямителя (диодного моста) на светодиодную ленту поступает напряжение, которое преобразовалось примерно до 200 В, и происходит излучение света. В этом и заключается принцип работы без понижающего трансформатора и сглаживающего фильтра.

Чтобы повысить надежность работы светодиодной ленты, рекомендуется подключать диоды по два вместе – это позволит обеспечить бесперебойную работу системы в случае поломки одного из них. При этом оставшийся светодиод возьмет на себя повышенную нагрузку.

Цоколевка светодиодов

Под цоколевкой принято понимать внешний вид (исполнение корпуса) светодиода. Каждый производитель выполняет светодиод в своем корпусе, в зависимости от структуры и назначения. Единого стандарта, как в светодиодных лампах не существует, напомню, самые распространенные цоколи ламп: е27, е14.

Какого-либо единого стандарта цоколевки светодиодов не существует. Каждый производитель делает так, как считает нужным. В итоге, на прилавках магазинов мы получаем множество светодиодов, различающихся по форме, внешнему виду, дизайну.

Из всего множества все – таки можно выделить пару небольших групп. Например, самые распространенные простые светодиоды выполняются в прозрачном или цветном корпусе из прочного пластика или стекла, и имеют форму цилиндра, край которого чаще всего закруглен.

Более дорогие светодиоды состоят из нескольких частей: основания и линзы. На основании расположены токопроводящие дорожки, а линза выполнена из качественного материала, которая служит в качестве рассеивателя света.

Основание изготавливают в виде круга или квадрата. Полярность на квадрате обозначают скошенным уголком. Например, светодиоды CREE, выглядят следующим образом:

Нестандартная цоколевка может встретиться при ремонте электронных блоков и вызвать определенные затруднения в определении полярности. По цоколевке светодиода определяется его полярность, знание которой требуется для ремонта или правильного монтажа светодиода в схему.

Не всегда есть возможность определить полярность привычными способами, из-за нестандартной цоколевки светодиода: особенное строение корпуса, утолщение одного из светодиодов и другие причины. Поэтому, в таких случаях, как не крути, придется прибегнуть к электрическому замеру.

Обозначение светодиодов на схеме

Светодиод на схеме обозначается в виде обычного диода с двумя стрелками, направленными в сторону, обозначающее излучение света. Сам диод может изображаться, как в круге, так и без него.

Со стороны носика треугольника находится катод, а со стороны задней части треугольника – анод. Иногда на схеме можно увидеть обозначения анода и катода в виде букв А и К или + и -, что соответственно обозначает, анод и катод или плюс и минус.

Подписывается полупроводниковый элемент на отечественных схемах буквами HL (HL1, HL2 и т.д.) – это по ГОСТ. В зарубежных стандартах обозначение светодиода на схеме аналогично российскому. Подписывается он уже другим словом — LED (LED1, LED2, LED3 и т.д.), что в переводе с английского расшифровывается как light — emitting diode – светоизлучающий диод.

Вторым отличием является буквенное обозначение фоторезистора – VD или VB, что означает фотоэлемент.

В заключении хочется сказать, что маркировка очень важна. Знание ее расшифровки, позволяет определить основные параметры светодиода, не открывая даташит. Запомнить маркировку всех производителей нереально, да и не к чему, достаточно знать расшифровку основных брендов.
