Паяльник для микросхем

В домашних условиях

Пайка микросхем в домашних условиях может потребоваться для ремонта сложной бытовой техники, материнских плат компьютеров.

Как правило, чтобы припаять ножки микросхемы, используют паяльник или паяльный фен.

Работа паяльником осуществляется с помощью обычного припоя или паяльной пасты.

В последнее время стал чаще применяться бессвинцовый припой для пайки с более высокой температурой плавления. Это необходимо для уменьшения вредного действия свинца на организм.

Какие приспособления потребуются

Для пайки микросхем, кроме самого паяльного оборудования, потребуются еще некоторые приспособления.

Если микросхема новая и выполнена в BGA-корпусе, то припой уже нанесен на ножки в виде маленьких шариков. Отсюда и название – Ball Grid Array, что означает массив шариков. Такие корпуса предназначены для поверхностного монтажа. Это означает, что деталь устанавливается на плату, и каждая ножка быстрым точным действием припаивается к контактным пятачкам.

Если же микросхема уже использовалась в другом устройстве и используется как запчасти, бывшие в употреблении, необходимо выполнить реболлинг. Реболлингом называется процесс восстановления шариков припоя на ножках. Иногда он применяется и в случае отвала – потери контакта ножек с контактными пятачками.

Для осуществления реболлинга понадобится трафарет – пластина из тугоплавкого материала с отверстиями, расположенными в соответствии с расположением выводов микросхемы. Существуют готовые универсальные трафареты под несколько самых распространенных типов микросхем.

Паяльная паста и флюс

Для правильной пайки микросхем необходимо соблюдать определенные условия. Если работа осуществляется паяльником, то жало его должно быть хорошо облужено.

Для этого используется флюс – вещество, растворяющее оксидную пленку и защищающее жало от окисления до покрытия припоем во время пайки микросхемы.

Наиболее распространенный флюс – сосновая канифоль в твердом, кристаллическом виде. Но, чтобы припаять микросхему, такой флюс не годится. Ножки ее и контактные пятачки обрабатывают жидким флюсом. Его можно сделать самостоятельно, растворив канифоль в спирте или кислоте, а можно купить готовый.

Припой в этом случае удобнее использовать в виде присадочной проволоки. Иногда он может содержать внутри флюс из порошковой канифоли. Можно приобрести готовый паяльный набор для пайки микросхем, включающий в свой состав канифоль, жидкий флюс с кисточкой, несколько видов припоя.

При осуществлении реболлинга используется паяльная паста, представляющая собой основу из вязкого материала, в которой содержатся мельчайшие шарики припоя и флюса. Такая паста наносится тонким слоем на ножки микросхемы с обратной стороны трафарета. После этого паста разогревается феном или инфракрасным паяльником до расплавления припоя и канифоли. После застывания, они образуют шарики на ножках микросхемы.

Ликбез для начинающих

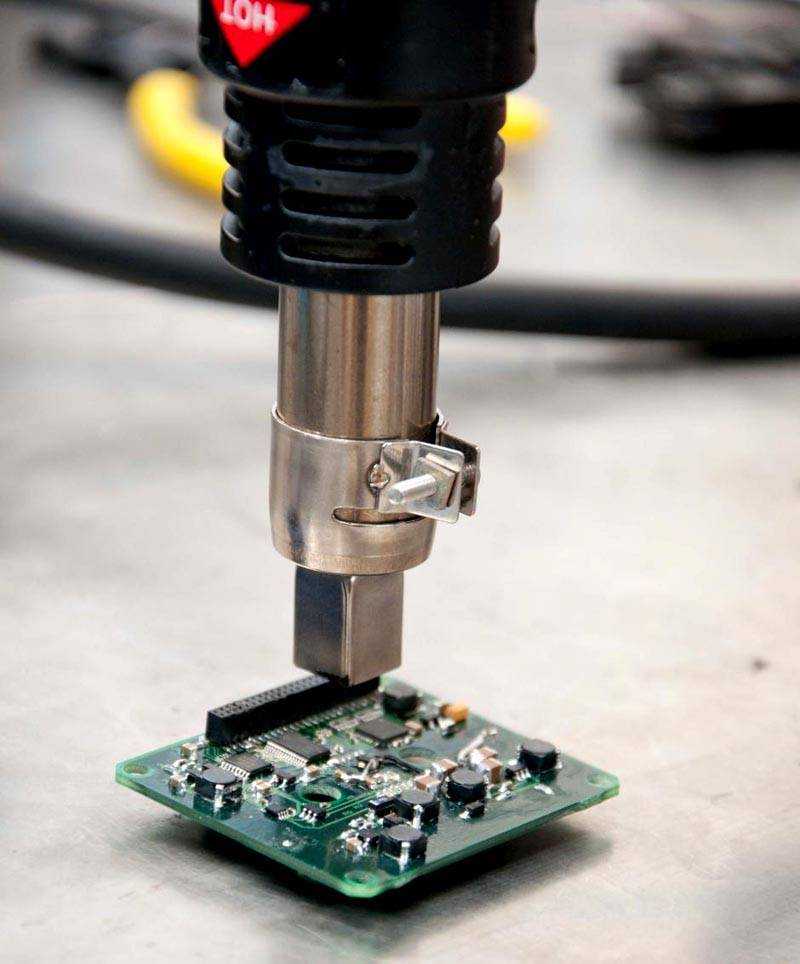

Для выпаивания детали из платы, нужно сделать так, чтобы контакты разогрелись до плавления припоя (примерно 230 °C). Основная ошибка начинающих — место паяльных работ сразу прогревают на 300 — 350 °C.

Например, нужно выпаять микросхему из платы паяльной станцией Lukey 702.

Многие радиолюбители и электронщики выставляют параметры нагрева выше 300 °C.

В первый момент, на деталь действует около 200 °C. На контактах и окружающем месте паяльных работ комнатная температура.Нагрев детали достигает 300 °C, а контакты еще не дошли до 200 °C.На микросхему поступает критическая температура 350 °C. Тем временем, окружающее место пайки неравномерно прогревается, даже если происходят равномерные движения феном по месту пайки. На контактах детали появляется заметная разница температур.400 °C и микросхема начинает зажариваться. Еще чуть-чуть, и она отпаяется из-за того, что и контакты практически нагрелись до плавления припоя. Но это происходит потому, что плата прогрелась. И в данном случае, это произошло неравномерно. Высокие значения температур приводят к тепловому пробою микросхемы, она выходит из строя. Плата сгибается, чернеет, появляются пузыри из-за вскипевшего текстолита и его составляющих.

Как все-таки без ущерба паять детали?

Нужно проанализировать место пайки и оборудование:

Оценить толщину платы. Чем толще плата – тем сложнее и дольше ее прогревать. Плата представляет собою слои дорожек, маски, площадки и много металлических деталей, которые очень теплоемкие.

• Что находится рядом. Чтобы не повредить окружающие компоненты, нужно их защитить от температуры. С этой задачей справятся: термоскотч, алюминиевый скотч, радиаторы и монетки.
• Какая температура окружающей среды. Если воздух холодный, то плату придется нагревать чуть дольше. Особое значение имеет то, что находится под платой. Не нужно паять на металлической пластине, или на пустом столе. Лучше всего подойдет деревянная дощечка или набор салфеток. И при этом плата должна находиться в одной плоскости, без перекосов.
• Оборудование. Многие паяльные станции продаются без калибровки. Разница между показываемой температуры на индикаторе и фактическая может достигать как 10 °C, так и все 50 °C.

Особенности паяния

Так как в промышленности реализуются разные проекты, то в процессе пайки могут участвовать разные металлы. Поэтому технологии пайки могут отличаться, а некоторых случаях ее применение крайне затруднено.

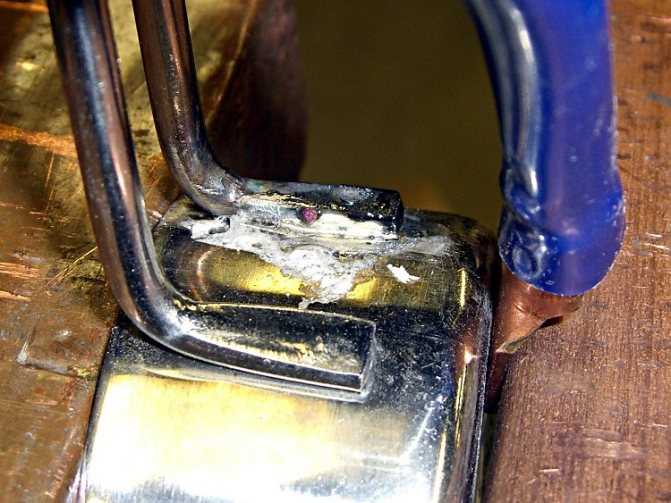

Сталь

Сразу надо оговориться, что стальные заготовки можно паять только припоями на основе олова. Цинкосодержащие материалы для этой операции не подходят за счет низкого смачивания. Вот технологическая карта проводимых этапов.

Кромки заготовок из металла очищают от грязи. Затем обрабатывают их наждачной бумагой или железной щеткой, удаляя тем самым оксидную пленку.

Проводится процесс обезжиривания с помощью любого растворителя. Заготовки стыкуются с зазором 2-3 мм. Производится нагрев паяльной лампой или другим нагревательным инструментом.

В зону нагрева добавляется флюс, а затем и припой

Обратите внимание, что последний должен нагреваться больше не от пламени огня, а от разогретых кромок заготовок. После окончания процесса с участка стыка удаляются остатки флюса и припоя

Чугун

Соединять пайкой можно только серый чугун или ковкий, белый паять нельзя. Правила пайки чугуна основаны на решении двух проблем. Первая – плохая смачиваемость металла за счет большого в нем содержания графита.

Решается проблема просто. Надо перед пайкой обработать поверхности соединения борной кислотой. Вторая проблема – в процессе нагрева в металле происходят изменения его структуры, поэтому пайку чугуна рекомендуют проводить при температуре не выше +750 ℃.

Титан

Пайка титана одна из самых сложных. На поверхности этого металла расположен альфированный слой, который насыщен атмосферными газами. Его и придется удалить или с помощью травления, или пескоструйкой. И даже после этого на поверхности останется оксидная пленка.

Чтобы соединение стало качественным, пайку проводят или в вакууме, или аргоном, или специальными флюсами. Последний вариант не гарантирует высокое качество конечного результата. При этом необходимо строго соблюдать температурный режим, который варьируется для данного металла в диапазоне 800-900 ℃.

Что касается припоев, то здесь используют или серебряные, или алюминиевые. Оловянные и свинцовые припои применяют редко, потому что с самим титаном они соединяются плохо. Хотя если нанести оловянный слой или свинцовый на поверхность титановой заготовки, то можно гарантировать неплохое качество пайки.

Как сделать паяльник своими руками

Приобретение паяльного инструмента в магазине — не очень выгодное мероприятие: дешевые модели обладают низкой эффективностью и плохим качеством, а за хорошие приборы придется заплатить достаточно большую сумму для подобного рода инструментов. Один из возможных выходов — собрать свой паяльник для электроники. Наибольшее признание получил самодельный прибор на основе резистора, отличающийся удобством применения и надежностью. Изготовление его не займет много времени и не потребует особых навыков.

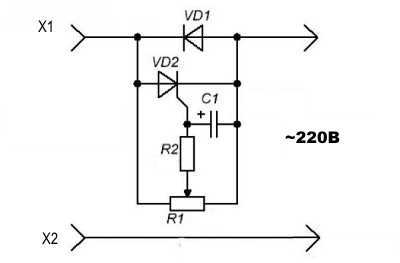

Одна из схем устройства паяльника своими руками

Необходимые материалы, которые потребуются для изготовления:

• Резистор МЛТ, на основе которого и будет собираться прибор. Необходимая мощность резистора в пределах от 0,5 до 2 Вт, сопротивление от 5 до 10 Ом.
• Обычная шариковая ручка.
• Небольшой кусочек проволоки с диаметром примерно 0,8м м.
• Прямоугольный кусок текстолита с размерами 3 см в длину и 1 в ширину.
• Толстая проволока из меди (будет идеальным диаметр в 1 мм). Она будет выполнять функцию наконечника.

Сборка изделия проходит в несколько этапов:

1. С резистора снимается слой лака и краски.
2. Один из выводов обрезается и на его месте сверлится отверстие диаметром 1 мм.
3. В передней его части делается пропил, куда установится токовод.
4. Из листа текстолита вырезается небольшая плата. Ееширокая часть нужна для крепления выводов от резистора, на узкой производится пайка проводов. Пространство между этими частями служит для крепления в шариковой ручке.
5. В пропил вставляется проволока, затем она припаивается крезистору.
6. К печатной плате припаиваются итоководы.
7. Производится крепеж проводов для питания.
8. Далее они подключаются квходам резистора.
9. Оставшиеся снаружи элементы устанавливаются внутрь шариковой ручки.

Пример самодельного устройства

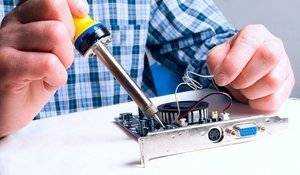

Починить телефон или какой-либо другой прибор, в котором имеются печатные платы и микросхемы, не составляет труда, если иметь под рукой необходимые инструменты. Для этого, в первую очередь, нужно знать, какой паяльник выбрать для микросхем. Также нужно знать некоторые правила работы с данным инструментом. Если выполнять все требования, то работа будет выполнена качественно и безопасно.

↑ Начинаем паять

Паяльник приобретен, инструменты и необходимые материалы готовы. Вы удобно разместились за столом в хорошо освещенном и хорошо проветриваемом помещении. Паяльник расположился на удобной подставке, предотвращающей его случайное падение, все легковоспламеняющиеся материалы и жидкости убраны от него подальше. Можно включить его в розетку и начинать. Для начала несколько простейших правил, соблюдение которых позволит вам получить качественную пайку. Поверхности перед пайкой должны быть тщательно зачищены до блеска. Чтобы получить качественную и надежную пайку соединяемые детали должны перед пайкой иметь хороший механический контакт друг с другом. Во время пайки, соединяемые детали необходимо прогреть до температуры плавления припоя, чтобы он равномерно растекался по поверхности. Например, возникла необходимость соединения двух проводов. Для начала надо зачистить кончики, распушить медные жилки, переплести их и произвести плотную скрутку и нанести на спаиваемый участок несколько капель флюса или выдавить немного флюс-геля.

Затем, взяв на жало паяльника каплю припоя разогреть место пайки так, чтобы припой пропитал скрученные проводники.

Для изоляции места пайки можно применить изоленту, но лучше воспользоваться термоусадочной трубкой, которую надевают поверх соединения и слегка подогревают, чтобы она сжалась и надежно зафиксировалась на месте пайки. Обсаживать трубку удобнее всего горячим воздухом из паяльного или строительного фена. Если такой возможности нет, то трубку можно нагревать над племенем газовой горелки, спиртовки или зажигалки

Но тут надо быть действовать осторожно и не перегреть. Не подносите термоусадочную трубку близко к пламени

Она может закоптиться. Кроме того что это портит внешний вид, осажденная сажа снижает электрическую прочность изоляции.

Вот пример правильной пайки сетевого разъема. Чтобы получить прочное соединение, перед пайкой делаем надежную скрутку проводов на контактных лепестках разъема.

Далее пропаиваются все соединения. Припоя не жалеть, он должен равномерно пропитать скрученные проводники и залить отверстия в контактных лепестках.

Потом надежно изолируем места пайки термоусадочной трубкой. Надеюсь не надо объяснять, сколько бед может наделать отвалившийся от разъема плохо изолированный провод под напряжением 220в внутри вашего усилителя или, например, компьютера

Поэтому при распайке сетевых разъемов и проводов качеству пайки и изоляции надо уделять особое внимание

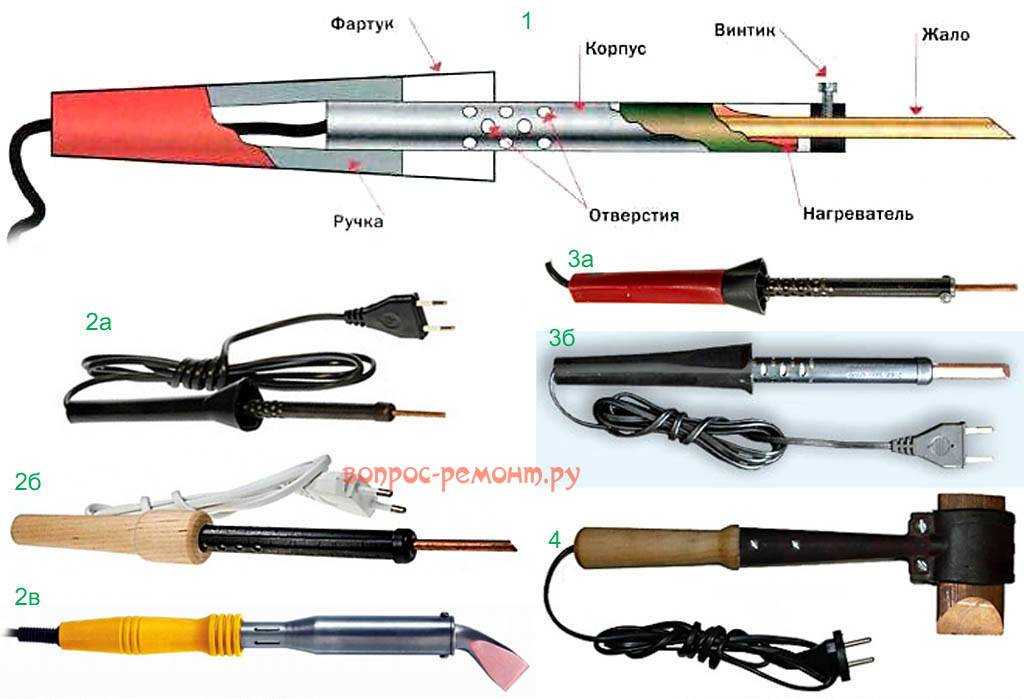

Конструкция паяльника для радиодеталей

Прежде чем решаться, какой паяльник выбрать для пайки проводов в радиоэлектронике, нужно разобраться с его конструкцией. К основным элементам инструмента относится:

• Жало;
• Стержень;
• Нагреватель;
• Держатель;
• Электрический шнур и вилка;
• Трансформатор;
• Частотный преобразователь;
• Регулятор мощности;
• Кнопка управления.

В зависимости от конкретной модели, количество элементов конструкции может меняться

При выборе следует обратить внимание на соответствие параметров каждого элемента заявленным требованиям

Особенности выбор паяльника

Естественно, что самые качественные и удобные модели будут стоить значительно выше обыкновенных бытовых

Поэтому, важно определиться с целями применения

Определяясь, какой паяльник выбрать для пайки радиодеталей, стоит обратить внимание на тип нагревателя. По данному параметру устройства разделяются на:

• Газовые. Лучше всего подходят для пайки проводов в распределительных коробках. Они могут работать в автономном режиме без подключения к источнику электроэнергии. Помимо пайки инструмент можно использовать как фен для термоусадки. Главной проблемой работы с ними является выделение вредных газов в атмосферу, а также сложность работы с мелкими микросхемами.
• Электрические. Эти модели лучше приспособлены для пайки микросхем, а не только для проводов. Здесь могут встречаться недорогие простые спиральные модели, которые долго греются, но отлично подходят для новичков. Также есть керамические модели с быстрым нагревом, но они оказываются очень хрупкими и на практике часто ломаются. Импульсные дороже всех, но они специализированы для работы с микросхемами и быстро нагреваются.

Если рассматривать, как выбрать паяльник для пайки радиодеталей, то нужно ориентироваться по следующим параметрам:

• 100 Вт и выше – модели не стоит использовать для работы в данной сфере;
• 60-100 Вт – устройства могут использоваться для пайки проводов, но другие радиоэлементы ими нельзя спаять;
• 20-50 Вт – хорошо подходят для пайки радиоэлементов в домашних условиях, но если речь заходит о тонкой работе с мелкими деталями, то могут возникнуть трудности;
• 10 Вт и менее – такой вариант используется преимущественно при работе с микросхемами и для более толстых контактов не подходит.

Топ 5 лучших моделей паяльников для радиодеталей

Разбираясь, какой паяльник выбрать для пайки микросхем, стоит обратить внимание на эти конкретные модели:

Baku bk-456 — модель с мощностью до 40 Вт. Температура нагрева составляет до 450 градусов Цельсия. Имеется встроенный регулятор температуры.

Паяльник Baku bk-456

TLW 500W – мощный паяльник с нихромовым нагревательным элементом.

Паяльник TLW 500W

AOYUE 3211 – модель с керамическим нагревателем. Максимальная мощность составляет до 80 Вт. Присутствует быстрый нагрев. Обладает дополнительной светодиодной подсветкой.

Паяльник модели AOYUE 3211

ZD 416G – модель с быстрым нагревом. Максимальная мощность здесь составляет 25 Вт. Отлично подходит для работы с микросхемами.

Паяльник модели ZD 416G

Intertool RT2001 – импульсная модель со встроенным трансформатором. Максимальная мощность достигает 100 Вт. Используется преимущественно для демонтажа элементов.

Паяльник Intertool RT2001

Производители

Среди популярных производителей можно отметить следующие бренды:

• Sthor;
• AOYUE;
• ZD;
• TLW;
• Intertool;
• Mega;
• Baku;
• Mastertool.

Конкуренты T12

Помимо Т12 выпускаются аналогичные по концепции паяльники и станции. Некоторые из них превосходят любую Т12, но и цена у них в разы выше.

TS100

Миниатюрный и мощный паяльник. Весь блок управления находится прямо в ручке паяльника.
Сочетает в себе самые главные плюсы Т12. И этот паяльник можно прошить и дополнительно настроить через USB.

TS80

Еще миниатюрнее и лучше TS100. Особенно будет полезен тем, кто ремонтирует технику на выезде. Есть заземление паяльника.
Из минусов можно отметить высокую цену и сырую прошивку.

Стоит ли TS100 И TS80 покупать начинающим? Скорее нет, чем да. Цена в несколько раз выше, чем у полностью укомплектованной любой станции Т12. К тому же, некоторые функции у него бесполезны начинающим.

Обзор производителей и моделей

Многие радиолюбители часто теряются в выборе устройств. Но, безусловно, все приобретают специальную паяльную станцию. Для удобства работы необходимо подобрать электроприбор, который подойдет именно вам.

Модель фирмы «Ersa»

Паяльный инструмент следует выбирать, опираясь на вид деятельности. Перед тем, как купить паяльник электрический для микросхем, давайте определимся с назначением и производителями.

Так, паяльные станции можно разделить на три вида:

1. Для домашней пайки электроприборов.
2. Для работы (ремонта электроники).
3. Спайка деталей автомобиля.

В первую очередь стоит обратить внимание на производителя паяльных станций

Немецкая фирма «Ersa» и китайский производитель «Quick»

Выбор паяльной станции немецкой фирмы для дома будут не лучшим решением, так как цена очень высока и рациональнее будет покупать ее для профессионального использования.

Китайская модель фирмы «Quick»

Паяльные станции производителя «Quick»

• Quick 202В УЫВ – для непрофессионалов.
• Quick 702 ESD – для профессиональных специалистов.

Для работы с деталями автомобилей отлично подходит термовоздушная станция «Lukey 868».

Модели фирмы «Lukey»

На данный момент самые бюджетные паяльные станции производит фирма «Lukey», которая очень популярна. Но мнения об этой компании расходятся. Одни радиолюбители и мастера утверждают, что это самое дешевое китайское оборудование, которое достаточно быстро ломается, а также может стать причиной пожара.

Качественная паяльная станция

Другие рекомендуют эту фирму для неопытных радиолюбителей, так как при щепетильном отборе моделей станции можно найти достаточно качественно оборудование, которое имеет приемлемую цену для работ в домашних условиях.

Выбор флюса

Речь пойдет о пайке медных деталей. Для железа и алюминия существуют специальные кислотные составы, это тема отдельного материала.

На самом деле, это личное предпочтение каждого. Надо просто попробовать различные составы, и определить для себя лучший. Кому-то нравится паяльный жир (консистенция, как у солидола), некоторые любят жидкий флюс. Мы расскажем о традиционной канифоли.

Точнее — как правильно с ее помощью паять.

Этот флюс на основе сосновых смол, обладает отличными чистящими свойствами. Он обеспечивает механическую, и химическую очистку, кроме того, хорошо защищает поверхность от окисления при нагреве. Недостаток один: в чистом виде канифоль твердая. Это значит, что ее нельзя заранее нанести на соединяемые детали. Однако технология есть:

• коснувшись канифоли жалом паяльника, набираем на него припой;
• погружаем ножки детали или провод во флюс с помощью паяльника (он плавится), при этом поверхность покрывается тонким слоем припоя;
• аналогично наносим припой на место пайки;
• состыковываем залуженную деталь (провод) с местом пайки;
• касаемся паяльником флюса, затем набираем припой, снова макаем в канифоль;
• сразу же переносим жало в зону пайки.

Таким способом паяют детали уже многие десятилетия. При определенной сноровке, ограничений по выбору материалов для соединения нет. Именно такая методика идеально подходит для тренировок. Если вы ее освоите — остальные способы будут казаться еще проще.

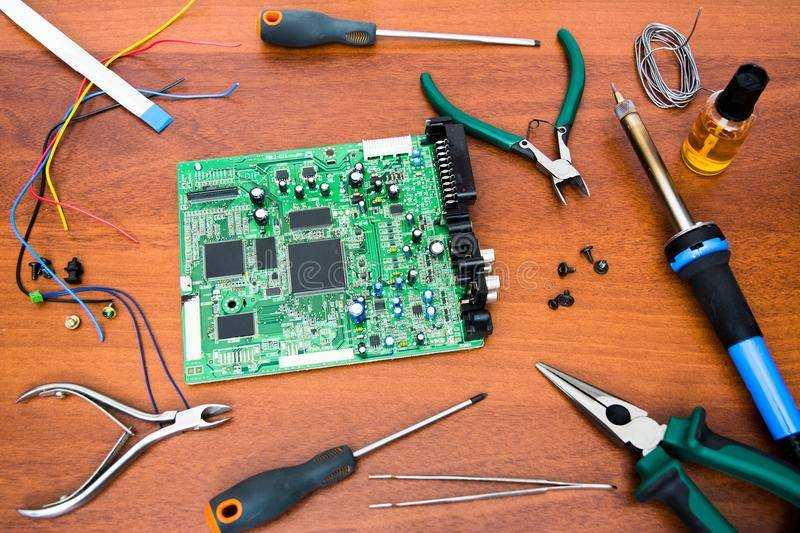

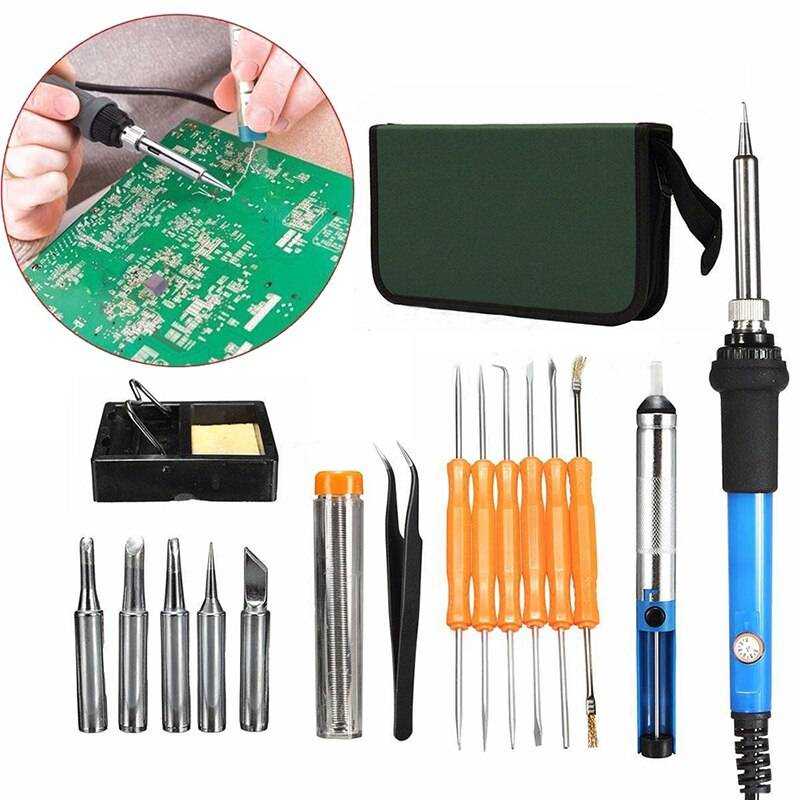

Аксессуары необходимые для пайки и распайки

Паяльник – инструмент, используемый для пайки. Паяльник состоит из ручки и жала, нагревающего припой. Наконечник очень горячий, будьте осторожны чтобы не обжечься и не поджечь случайно окружающие предметы!

Паяльник

Припой чаще всего делается на основе олова и свинца, который плавится при 185 С. Но в последнее время из-за ограничительных бессвинцовых стандартов по защите окружающей среды, используется сплав на основе олова с примесью серебра, меди, висмута или сурьмы, что привело к значительному повышению температуры плавления до 220 C, и поэтому стало труднее паять его «обычным» паяльником. К счастью, оловянные и свинцовые припои все еще есть в продаже.

Припой

Канифоль – это легко плавящаяся смола, благодаря которой легче паять, потому что олово лучше растекается по поверхностям. Канифоль хорошо растворяется в спирте, например в салициловом спирте – можно использовать его и растворить смолу, а затем аккуратно нанести кистью на плату, которую будете паять, и тем самым значительно облегчите работу.

Канифоль

Всасывающее устройство для олова (также известное как оловоотсос или экстрактор) – используется для отсасывания излишков расплавленного припоя. Это простой шприц-инструмент, состоящий из поршня, пружины и приемника для отсасываемого припоя. Он имеет сменный всасывающий наконечник с одной стороны, ручку с другой и кнопку разблокировки сбоку.

Оловоотсос

Оплетка для паяния – это плетеные медные провода, которые при наложении на горячее олово на распаянных элементах убирают на себя излишки.

Оплетка паяльная

Плоскогубцы – ими срезаются ножки спаянных элементов (можно использовать обычные косметические кусачки, но они довольно быстро повреждаются).

Кусачки: а) обычные; b) косметические

Прочие принадлежности для пайки:

Флюс – упрощает пайку за счет удаления примесей с паяемой поверхности, облегчает плавление, увеличивает текучесть олова. Флюс, в отличие от канифоли, не оставляет коричневых следов, но остатки флюса необходимо удалить (например, ацетоном), поскольку они могут вызвать коррозию.

Флюс паяльный

Пинцет – облегчает удержание небольшого припаиваемого элемента, так как если держать рукой, то можно обжечься.

Пинцет

Очиститель – для очистки горячего кончика паяльника от остатков олова и других загрязнений.

Очиститель жала

Далее представлены фото различных видов универсальной монтажной платы – односторонней и двусторонней:

Универсальные платы: а) односторонние – точки пайки только с одной стороны; b) двусторонние – точки пайки с двух сторон

Какие существуют виды паяльников

За тысячелетия совершенствования технологии люди разработали несколько видов устройств, причем большинство из них — за последнее столетие.

Молотковый

Это традиционный, проверенный временем вид — заостренная с одной стороны медная болванка, которую нагревали на углях или в пламени костра.

Молотковый паяльник

Работа требует отличной координации движений и чувства времени — остывает такое устройство довольно быстро.

Керамический

Вместо нагревателя из нихрома применяется элемент из специальной электрокерамики. Такой прибор очень быстро нагревается и позволяет регулировать температуру нагрева.

Паяльник с керамическим нагревателем

Их делают маломощными и применяют на производствах.

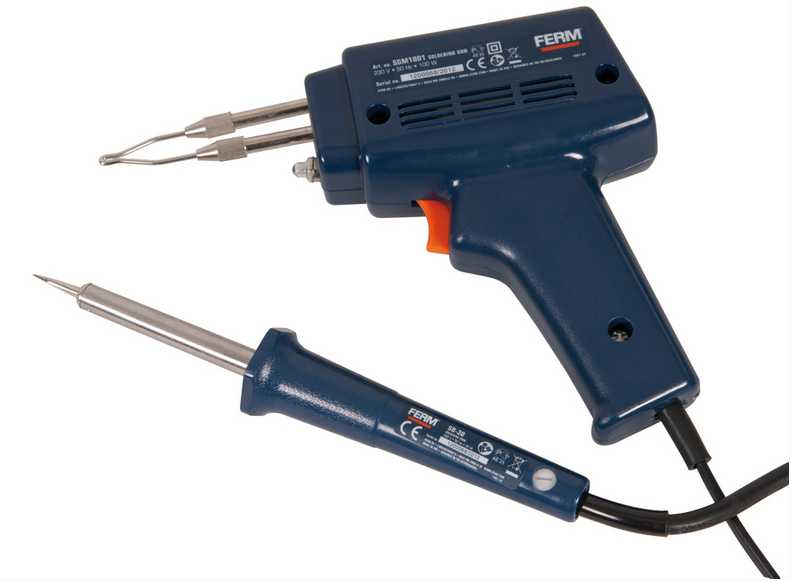

Импульсный

Жало включается в цепь вторичной обмотки трансформатора, намотанной толстым проводом в несколько витков. В этой цени низкое напряжение, но очень сильный ток. Он разогревает жало за долю секунды. Нагревается жало не постоянно, а только в момент пайки, для чего на рукоятке имеется кнопка включения. Температура не регулируется, но для домашнего применения они удобны и экономичны.

Индукционные

В таких устройствах разогрев сердечника происходит с использованием явления высокочастотной индукции. Отличаются стабильностью рабочей температуры.

Газовые

Сзади жала расположена миниатюрная газовая горелка, а в рукоятке — баллончик с газом. Позволяет работать без электричества, может работать с высокотемпературными припоями, после снятия жала превращается в универсальную газовую горелку.

Газовый паяльник

Отличается повышенной пожароопасностью.

Профессиональное оборудование

ATTEN ST-862D и Quick 861DW

Lukey 702 даже сравнивать нет смысла с этими станциями. У этих станций мощность фена 1 кВт.
Еще у таких станций есть угловые насадки на фен, с которыми удобно работать под микроскопом.
Настоящая битва титанов.

https://youtube.com/watch?v=wYCmU6jMLo8%3F

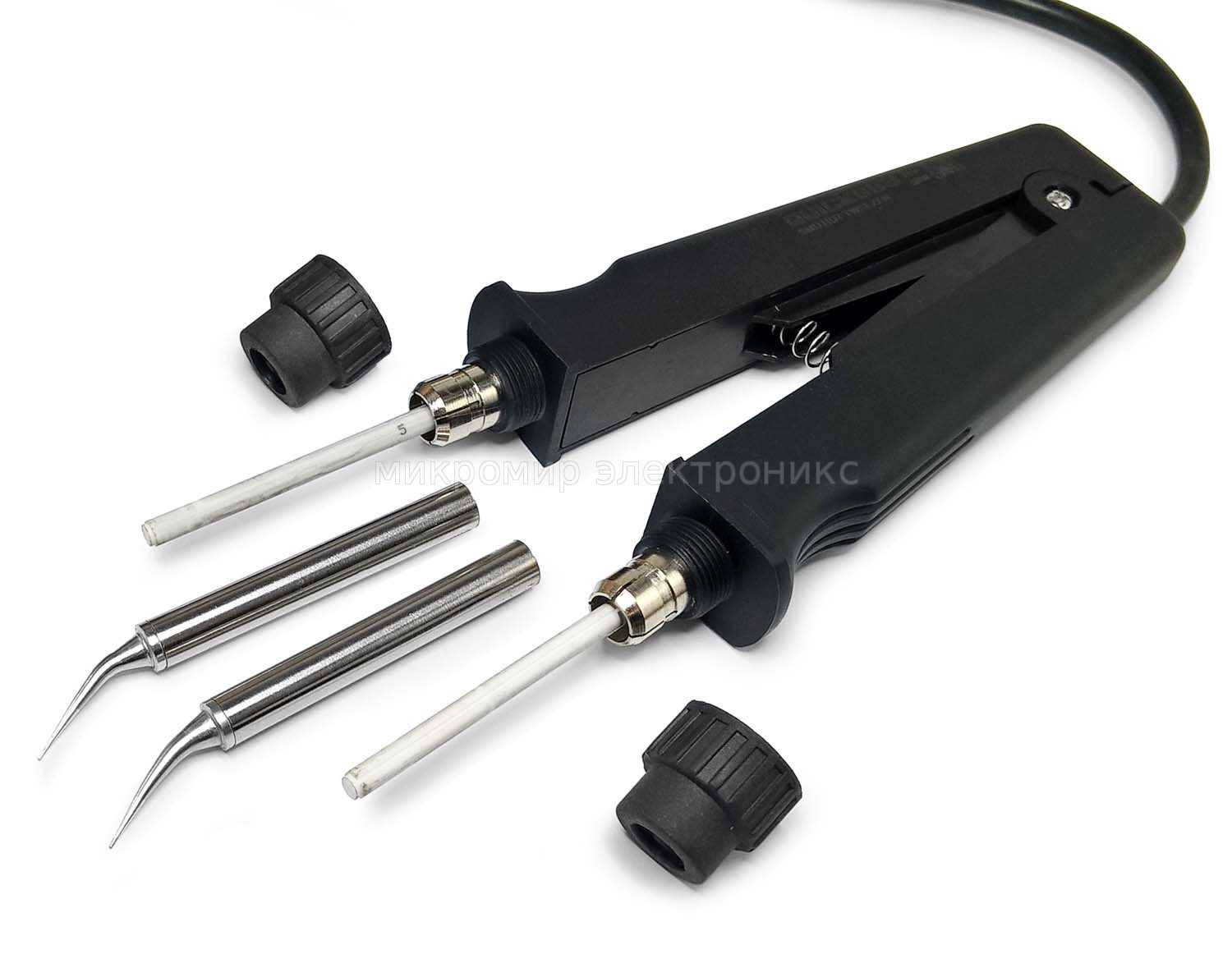

JBC и HAKKO

Паяльные станции от этой компании, как и от японской HAKKO, не дают шансов ни китайским Т12 ни китайским TS. Только вот цена на них может достигать даже 600 000 рублей. Термопинцеты, насадки для любых микросхем, удобная и продуманная эргономика и высочайшее качество. Даже нет особого смысла рассматривать их, поскольку новичкам такие станции даже в теории не нужны.

https://youtube.com/watch?v=Dy_VBDf0Ti4%3F

Нижний и верхний подогрев

Также не стоит забывать о нижнем и верхнем подогреве (ИК нагрев). Без них качественно паять массивные BGA чипы не получится. А паять огромное количество одинаковых плат с применением паяльной пасты используя только один фен — та еще задачка. Подробнее прочитать об этом можно в статье про пайку.
Термопро — недешёвое оборудование, но для начала можно собрать свой нижний подогрев при помощи доступных комплектующих.

Учимся безопасно выпаивать радиодетали из плат

Вы здесь:Когда какая-нибудь аппаратура выходит из строя, совсем не обязательно сразу же выкидывать ее в мусор.

Если вы увлекаетесь электроникой и радиотехникой, разумнее будет произвести выпаивание рабочих элементов микросхемы.

Вдруг, в будущем понадобится конденсатор, транзистор либо резистор, если вы решите сделать электронную самоделку. В этой статье мы расскажем, как выпаять радиодетали из платы, чтобы не повредить ничего.

Что для этого понадобиться?

Существует множество приспособлений для выпаивания деталей. Конечно же, не обойтись радиолюбителю без паяльника, который и будет основным помощником в этом деле. Однако помимо паяльника, для того, чтобы выпаять элемент, вам понадобятся:

1. Пинцет. Для извлечения разогретых радиодеталей. Вместо пинцета можно взять зажим типа крокодил (показан на фото ниже). Преимущество зажима в том, что он надежно захватит деталь и к тому же станет хорошим теплоотводом.
2. Полые иглы для демонтажа. Приобрести их будет не проблема, стоимость небольшая. С помощью игл можно выпаять радиодеталь быстро и аккуратно, о чем мы расскажем ниже.
3. Демонтажная оплетка. Служит так называемой губкой, которая впитывает расплавленный припой в себя, очищая этим самым плату.
4. Оловоотсос. Название говорит само за себя. Незаменимая вещь для частого выпаивания радиодеталей из плат в домашних условиях.

Также нужно подготовить рабочее место. Оно должно быть с хорошим освещением. Лучше всего, если лампа находится над рабочим местом, чтобы свет падал вертикально, не создавая теней.

Методики демонтажа

Итак, сначала мы расскажем о самой популярной технологии – как выпаять деталь из платы паяльником без дополнительных приспособлений. После чего вкратце рассмотрим более простые способы.

Если вы хотите выпаять электролитический конденсатор, достаточно захватить его пинцетом (либо крокодилом), прогреть 2 вывода и быстро, но аккуратно изъять их из платы.

С транзисторами дела обстоят точно также. Капаем на все 3 вывода припоем и извлекаем радиодеталь из платы.

Что касается резисторов, диодов и неполярных конденсаторов, очень часто их ножки загибают во время пайки с обратной стороны платы, что вызывает сложно при выпаивании без дополнительных приспособлений.

Потом уже аналогичную процедуру выполняем со вторым выводом.

Это мы рассмотрели методику, когда под рукой нет ничего кроме паяльника.

А вот если вы приобрели набор игл, тогда выпаять элемент будет еще проще: сначала разогреваем паяльником контакт, после чего одеваем на вывод иглу подходящего диаметра (она должна проходить через отверстие в микросхеме) и ждем, пока припой остынет.

После этого достаем иглу и получаем оголенный вывод, который с легкостью можно вывести. Если несколько ножек у радиодетали, действуем также – разогреваем контакт, надеваем иглы, ждем и снимаем.

Все, о чем мы рассказали в этой статье, вы можете наглядно увидеть на видео, в котором предоставлена технология выпайки элементов из платы:

Важно

Кстати вместо специальных игл можно использовать даже обычные, которые идут со шприцом. Однако в этом случае изначально нужно сточить конец иглы, чтобы он был под прямым углом.

Выпаять деталь с помощью демонтажной оплетки также не сложно. Перед началом работы намочите конец обмотки спирто-канифольным флюсом. После этого наложите оплетку в месте выпаивания (на припой) и прогрейте жалом паяльника. В результате разогретый припой должен впитаться в оплетку, что позволит освободить выводы радиодеталей.

С оловоотсосом дела обстоят аналогичным образом – взводится пружина, разогревается контакт, после чего наконечник подносят к расплавленному припою и нажимают кнопку. Создается разрежение, которое и втягивает припой внутрь оловоотсоса.

Вот и все, что хотелось рассказать вам о том, как выпаять радиодетали из платы в домашних условиях. Надеемся, предоставленные методики и видео уроки были для вас полезными и интересными.

Напоследок хотелось бы отметить, что можно выполнить выпаивание элементов из микросхемы строительным феном, но мы не советуем так делать.

Фен может повредить находящиеся рядом детали, а также ту, которые вы хотите извлечь!

Интересное по теме:

Какие бывают электрические схемы?

Краткий обзор условных обозначений, используемых в электросхемах

Технология проверки работоспособности транзистора

Паяльные станции

Паять микросхемы из платы паяльником гораздо удобней, используя паяльную станцию, например, без нее заменить своими руками видео чип в корпусе BGA практически невозможно. Преимущества использования этого устройства настолько очевидны, что их несложно перечислить:

• широкий диапазон установки температуры жала снижает вероятность выхода из строя элементов от перегрева;
• поддержка температуры определенного уровня продлевает срок службы жала;
• каждая паяльная станция в обязательном порядке оборудована подставкой и ванной, в которой можно разместить очистную губку;
• воздушный фен существенно упрощает выпаивание паяльником микросхем.

Паяльные станции считаются профессиональным оборудованием, и критерии их выбора требуют отдельной статьи. В быту использование столь сложных и дорогостоящих электронных устройств нецелесообразно, лучше применять регуляторы мощности, которые несложно сделать самостоятельно.

Схемы регуляторов мощности.

На рисунке показана принципиальная схема простого регулятора мощности.

Схема: самодельный регулятор мощности на тиристоре

Обозначения на схеме:

• X1,X2 – разъемы для подключения паяльника;
• VD1- 1N4007, можно установить любой аналог, рассчитанный на работу с напряжением от 300 до 600 Вольт и током не менее 1А;
• VD2 – допускается установка любых тиристоров с допустимым прямым напряжением от 300В, например, КУ201Л, КУ202Н и т.д.;
• С1 – конденсатор электролитического типа с номиналом 4,7мкФ 100В;
• R1 – переменное сопротивление от 30 до 47кОм;
• R2 – резистор 30кОм.

Данная схема позволяет плавно регулировать мощность в диапазоне от 50 до 100%.

Единственный недостаток этого регулятора мощности заключается в том, что при работе он наводит помехи в электросети. Чтобы избежать этого, можно установить на кабель ферритовые кольца или собрать другую схему, не создающую помех.

Обозначения:

• X1,X2 – разъемы, к которым подключается электропаяльник;
• VD1-VD4 – Диоды КД209, можно использовать аналоги с обратным напряжением от 300В и током от 1А;
• VD5 – КД521;
• VD6 – КС191;
• С1 – конденсатор электролитического типа 100мкФ 25В;
• С2 – 0,033мкФ;
• C3 – 1мкФ;
• R1 – 120кОм;
• R2, R3, R4 – 12кОм;
• R5 -120кОм;
• R6 – 1кОм;
• DD1 – K176ЛА7;
• DD2 – К176ТМ2.

Приведенная схема построена на распространенных деталях, что существенно снижает ее себестоимость. С ее помощью можно пользоваться паяльником с мощностью 40Вт, чтобы припаять микросхемы, не боясь перегреть их.

В целях безопасности самодельный регулятор мощности следует разместить в корпусе из любого изоляционного материала.

Нагрев и расплавление припоя

Большинство недорогих паяльников обычно нагревают наконечник от 200 до 600 градусов по Цельсию, поэтому будьте очень осторожны при использовании паяльника, особенно при выпаивании. Более продвинутые профессиональные паяльные станции включают в себя управление температурой, поэтому пользователь может выбрать определенную температуру для разных проектов и наборов припоя

Важно следить за наконечником жала при его использовании. Обычная практика заключается в использовании влажной губки для удержания наконечника. Перед началом пайки очищайте наконечник и не допускайте загрязнения во время процесса пайки

Перед началом пайки очищайте наконечник и не допускайте загрязнения во время процесса пайки.

Эксплуатация паяльника

Паяльник используется для нагрева соединений, подлежащих монтажу. Для электронных схем вы должны использовать паяльник 25 — 40 Вт (Вт). Паяльники более высокой мощности необязательно более горячие; они просто способны нагревать более крупные компоненты. Паяльник 40 Вт делает соединения быстрее, чем паяльник 25 Вт. Прибор можно приобрести в магазинах бытовой техники и в большинстве крупных универмагов либо изготовить паяльник для микросхем своими руками.

Припой имеет более низкую температуру плавления, чем металлы, которые соединяются. Припой расплавляется, когда он нагревается, но соединяемые металлы не будут деформироваться, если правильно выбрать паяльник для микросхем. Сердечник из канифоли действует как флюс. Он предотвращает окисление соединяемых металлов и повышает способность лудить соединяемые поверхности.

Добавление припоя

Припой для микросхем, который используется для соединения медных контактов, имеет кислотное ядро, которое подходит для труб, но будет разъедать электронные соединения. Используйте пайку с сердечником из канифоли. Для микропайки большинства электронных компонентов лучше всего использовать пайку диаметром от 0,75 мм (мм) до 1,0 мм. Более плотный припой может затруднить пайку мелких соединений, а также увеличить шансы создания мостов припоя между медными дорожками, которые не предназначены для подключения.

Для большинства электроники используется сплав 60/40 (60% олова, 40% свинца), но также доступны бессвинцовые припои

Важно всегда держать горячее жало на подставке, когда оно не используется. Влажная губка используется для очистки кончика жала
