Котел на отработке своими руками для отопления гаража

Правила розжига и остановки печи – о чем нужно знать?

Разжигать такую печь несложно. Вначале в поддон наливается немного масла (чтобы перекрывало дно), затем берется кусок поролона, хорошенько увлажняется растворителем либо бензином и помещается в поддон таким образом, чтобы нижняя часть погрузилась в топливо.

Поролон поджигается. Горит он хорошо, а потому поддон быстро прогреется до требуемой температуры

Вентиль резервуара с маслом осторожно открывается – оно должно вытекать очень тонкой струей. Регулировать подачу следует плавно и осторожно. Вскоре агрегат начнет работать в нормальном режиме, но не забывайте время от времени проверять, сколько масла в поддоне

Вскоре агрегат начнет работать в нормальном режиме, но не забывайте время от времени проверять, сколько масла в поддоне.

Для остановки агрегата нужно просто перекрыть вентиль на резервуаре, а потом, когда топливо перестанет вытекать, и аварийный вентиль. Спустя три-пять минут работа печи закончится, и корпус постепенно будет остывать.

Правила эксплуатации

Печь на отработке

Печи на отработке относятся к устройствам с повышенной пожароопасностью, поэтому при ее установке и эксплуатации следует соблюдать следующие правила:

1. Буржуйка не должна располагаться на сквозняке
2. В забитой сажей печи вероятность выплеска кипящего масла очень высока. Поэтому подобные конструкции требуют регулярной чистки
3. Заполнять камеру маслом полностью во избежание выплескивания его при нагревании строжайше запрещено – его заливают лишь на 2/3, а еще лучше на половину бака, чтобы оставалось достаточно места для образования паров
4. Долив топлива в процессе работы печи также запрещен
5. Нельзя использовать масла с примесью других веществ, а также бензин или дизельное топливо. Может произойти взрыв
6. Расстояние между буржуйкой и стеной – не менее 0,5 м
7. Устанавливать ее допускается только на металлический лист или пол из бетона
8. Если стены помещения обиты горючим материалом, в районе расположения печи их требуется дополнительно обшить листовым металлом. Это также поможет перенаправить поток теплого воздуха в помещение и увеличить КПД устройства
9. Не следует хранить в кочегарке любые легко возгораемые предметы или вещества

Автор следующего ролика до тонкостей изучил весь процесс изготовления подобных конструкций и с удовольствием делится собственными наработками со своими подписчиками.

ВИДЕО: Печь на отработке своими руками.

Печь на отработке: виды, устройство, чертежи, инструкция по изготовлению своими руками (Фото & Видео) +Отзывы

7.3 Total Score

Печь на отработке

Удобство

7

Эффективность

8

Безопасность

7

Оценки покупателей: Будьте первым!

Длительность работы и расход топлива

   Расход топлива в такой печи составляет примерно литр на час работы, а при использовании вентилятора наддува — до полутора литров. Если вы хотите добиться более длительной работы печи без долива масла, то можно установит рядом с ней емкость большего размера и соединить нижние части трубкой. Принцип сообщающихся сосудов сработает — жидкость в камере сгорания и дополнительной емкости окажется на одном уровне.

   Нет смысла делать камеру сгорания большой, потому что топливо в ней не прогреется до нужной температуры. Дополнительная емкость с дроссельной заслонкой поможет создать запас топлива на несколько часов горения, даже на ночь, не рискуя “перелить” или прервать подачу отработки.

Опасности, сложности, альтернативы самодельной печи на отработке

   Описанная нами конструкция обладает серьезными недостатками.

1. Самодельная печь на отработке является прибором с частично открытой камерой сгорания, и это исключает ее установку в жилых помещениях. Кроме того, ее корпус раскаляется до очень высоких температур, что тоже опасно. Вам придется строить для нее отдельное помещение и проводить тепло в дачный домик либо по воздуховоду, либо с использованием теплоносителя. Это сводит к нулю все преимущества использования отработки и простоты конструкции.
2. Подобное устройство при пожаре станет поводом для отказа в страховых выплатах — печь не сертифицирована, проверок не проходила, паспорта не имеет.
3. При попадании в резервуар печи отработки с большим содержанием воды возможное мгновенное вскипание смеси с выбросом паров — это взрыв, от которого пострадают люди и строение.
4. Использование такой печи в автосервисе или мастерской предпринимателя — источник проблем с пожарными службами, бесконечные штрафы.

Форсунки и пламенные чаши

   Более безопасный вариант конструкции — использование форсунки или чаши сгорания топлива с капельной подачей, но здесь возникает масса технологических и конститутивных сложностей. Изготовление этих узлов связано с работой очень точного современного оборудования. Форсунка должна работать при постоянном притоке сжатого воздуха, а подача топлива каплями в чащу связана с точными дозировками и подъемом отработки на высоту — над камерой сгорания.

   Пламенная чаша рассматривается как вариант создания печи на отработанном масле, но ее конструкция очень сложна в изготовлении. Без навыков такое устройство не построить. Для него придется покупать или собирать вентилятор поддува — “улитку” для закручивания потока воздуха, рассчитывать место установки. Это задача для профессионалов, но в промышленности, где есть профессионалы, она непопулярна. Там выгоднее использовать форсунку или горелку с подачей сжатого воздуха, фильтром и насосом подкачки топлива.

   Пламенная чаша с фильтрующим пористым элементом хоть и дает устойчивое экономичное горение, не может быть собрана в полностью безопасную конструкцию своими руками. Это слишком сложно. Более того, никакие инспекторы и страховщики не станут признавать такое устройство безопасным, а экспертиза обойдется невероятно дорого.

Печь на отработке промышленного изготовления

   Желающим все же воспользоваться возможностями отработки — особенно владельцам автосервисов, мастерских — лучше поискать и купить печь, работающую на отработанном масле промышленной разработки и сборки. Для обогрева производственных помещений существует более эффективный вариант с вентилятором поддува, который создает хорошие условия для перемешивания воздуха. При этом нагрев воздуха происходит в теплообменнике без попадания туда продуктов сгорания отработки.

   Любителям паллиативных решений, самодеятельности и экзотики хотелось бы посоветовать — соотносите выгоды от использования такой печи с ее ограниченными возможностями и стоимостью. Для того, чтобы самодельная печка на отработке стала безопасной и удобной, придется затратить немало труда и докупить много оборудования. Не проще ли сразу купить готовое и сертифицированное изделие, которое можно не только ставить в гараже!

   Согласитесь, что для отопления одного гаража и сарая усилия просто неадекватны! А для безопасного обогрева производства, даже самого малого, есть компактные и производители печи, нагреватели воздуха и котлы на отработанном масле. Изготовить печь на отработке самостоятельно весьма сложно и хлопотно. Ее безопасность и производительность в любом случае окажутся гораздо ниже, чем у проверенных промышленных изделий с современными горелками и даже чашами сгорания.

Горелки на отработанном масле 15 — 1500 кВт

Котлы на отработанном масле 15 — 1500 кВт

Теплогене­раторы на отработке 40 — 700 кВт

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

• стальная труба диаметром 100 м, длиной 2000 мм;
• вентиль с резьбой ½ дюйма;
• стальной уголок с полкой 50 мм, метр или немного больше;
• хомуты;
• петли;
• кусок шланга для подачи топлива;
• автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
• еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

1. спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
2. вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
3. из стального листа делаем дно камеры дожига;
4. из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
5. готовую горелку вваривают в дно камеры дожига;

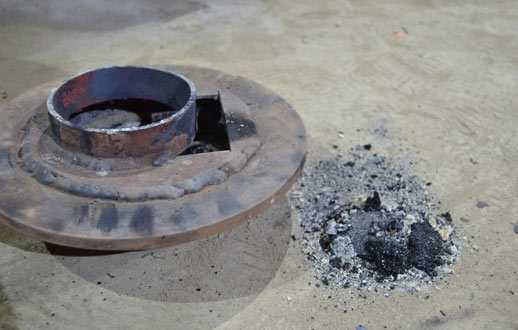

6. из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
7. для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
8. выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
9. на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
10. трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

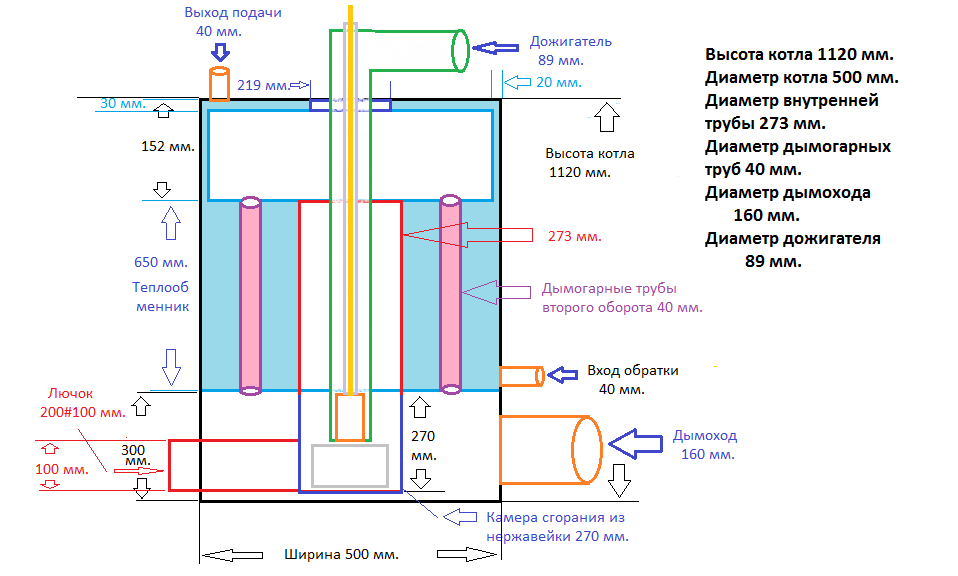

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%

Вариации печей на отработке

1. Вариантов исполнения таких буржуек множество. Меняться может как их форма (она может быть любой), так и расположение отдельных ее частей.

Конструкция печи может быть любой

2. Более усовершенствованной моделью является печь с расширительным бачком для отработанного масла. Регулировка подачи топлива в ней осуществляется с помощью крана. При таком варианте объем камеры для масла может быть меньшим.

Печь с дополнительным баком для подачи отработки

Еще один вариант буржуйки с баком для доливки масла

3. Для отопления больших помещений можно использовать принудительный поддув с помощью вентилятора. Подобное усовершенствование не только ускорит подачу тепла в помещение, но и предохранит металл от излишнего перегрева и выгорания.

4. С помощью внутреннего обдува верхней камеры возможно повысить КПД печи за счет увеличения скорости и объема сгорания газа. Причем дымить такая конструкция будет гораздо меньше. Для увеличения нагнетания воздуха используют канальный вентилятор. который крепится рядом с печью и подключается к ней с помощью 100-миллиметрового воздуховода с заслонкой для регулировки поступления воздуха. Во избежание обратной тяги после вентилятора монтируется обратный клапан .

5. Для того, чтобы печь работала в автоматическом режиме, в ней можно предусмотреть капельную подачу масла .

Печь с капельной подачей масла

6. Так как подобная конструкция весьма экономична, а ее КПД достаточно высок (до 75%), печь на отработке вполне можно использовать для отопления теплиц или помещений для содержания животных. Для равномерного обогрева помещений можно предусмотреть в ней водяную «рубашку» объемом 100-120 л. Для этого печь или дымовая труба окружается второй стенкой, заполненной водой. При этом в «рубашке» делается два сгона: один сообщается с водопроводом, а второй – с батареями отопления.

Печь с водяной «рубашкой» на дымоходе

Водяной «рубашкой» в такой буржуйке является труба, огибающая печь

Какие печи можно соорудить самостоятельно по чертежам

Печка на отработанном масле с водяным контуром может иметь различную конструкцию:

Печь круглой формы, сваренная из стального листа. Топливный бак совмещается с камерой сгорания. Камера дожига представляет собой перфорированную трубу и верхнюю камеру, оснащённую разделительной перегородкой, рассекающей пламя. В крышке нижней камеры вырезают отверстие, куда заливают отработку, туда же будет поступать и воздух. Принцип такой: чем шире открыта заслонка, тем лучше будет гореть масло.
Печь из двух бочек. В одной (нижней) располагается бак для топлива, имеется отверстие для его загрузки. Верхняя камера сгорания состоит из трубы, которая проходит сквозь верхнюю бочку, наполненную водой. В ней имеются штуцеры для подачи воды-теплоносителя. Внешне модель очень похожа на самовар

Её корпус раскаляется достаточно сильно, поэтому обращаться с печью нужно осторожно. Устанавливают такой «самовар» только в тех помещениях, где исключено случайное прикасание к корпусу людей или животных. В этой конструкции есть большой плюс: бак большого размера выполняет роль теплоаккумулятора.
Компактная мини-печь из квадратной профилированной трубы 18х18 см и 10х10 см

Простая по конструкции, её очень легко и быстро собрать. На ней можно готовить пищу.
Практичная модель котла на отработке с водяным контуром из газового баллона со срезанной верхней частью. Здесь можно предусмотреть автоматизированную подачу отработки. Маслопровод находится в камере сгорания. Водяной контур имеет вид котла, сквозь который пропущен дымоходный канал. Либо это может быть медный змеевик-теплообменник, которым оборачивают корпус печи.

В этой конструкции есть большой плюс: бак большого размера выполняет роль теплоаккумулятора.
Компактная мини-печь из квадратной профилированной трубы 18х18 см и 10х10 см. Простая по конструкции, её очень легко и быстро собрать. На ней можно готовить пищу.
Практичная модель котла на отработке с водяным контуром из газового баллона со срезанной верхней частью. Здесь можно предусмотреть автоматизированную подачу отработки. Маслопровод находится в камере сгорания. Водяной контур имеет вид котла, сквозь который пропущен дымоходный канал. Либо это может быть медный змеевик-теплообменник, которым оборачивают корпус печи.

Размеры могут быть разными. Но местоположение главных узлов неизменно.

Разновидности печей на отработке

Виды печей на отработке

Чертежей печей на отработке существует немало. Расскажем лишь о самых популярных из них:

• простейшая конструкция состоит из двух камер равного размера, соединенных между собой трубой с перфорацией; для обогрева небольших помещений достаточно печи размером 70х40х30 см; при этом размер баков должен составлять 30х10 см
• с наддувом: небольшим вентилятором, устанавливаемым отдельно и соединенным с печью воздуховодом; чаще его устанавливают на месте поддувала в районе расположения нижнего бака; подобное устройство позволяет увеличить температуру сжигания и отсутствие дыма
• капельного типа: нижний бак для заливки топлива переносится в таких печах в отдельную камеру, устанавливаемую выше камеры дожига; подобные печи считаются более стабильными и безопасными
• с дополнительным дожигателем дымовых газов: для увеличения КПД вторую камеру делают с поворотом
• с расширительным бачком для загрузки топлива и краном для регулировки его подачи

Недостатком подобных конструкций является неравномерный обогрев помещения. Более совершенным вариантом современных печей является печь на отработке с водным контуром – системы, в которых нагретая вода перемешается по трубам к радиатору. После отдачи тепла она возвращается в котел по водоводу-обратке.

Разновидностью таких печей является устройство с водяной рубашкой – трубой, огибающей печь, или емкостью для воды, которая окружает устройство со всех сторон. Жидкость в таком случае будет нагреваться гораздо быстрей.

Делаем пиролизную печь на отработке

Теперь вы знаете, как собрать печь из газового баллона своими руками. Работающий на отработке или на любом масле агрегат порадует вас большим количеством тепла. Например, представленная выше схема печи на отработке рассчитана на обогрев помещения площадью 70-80 кв. м. Давайте теперь рассмотрим схему создания пиролизного агрегата – то есть, небольшой буржуйки.

Схема сборки пиролизной печи, работающей на отработке.

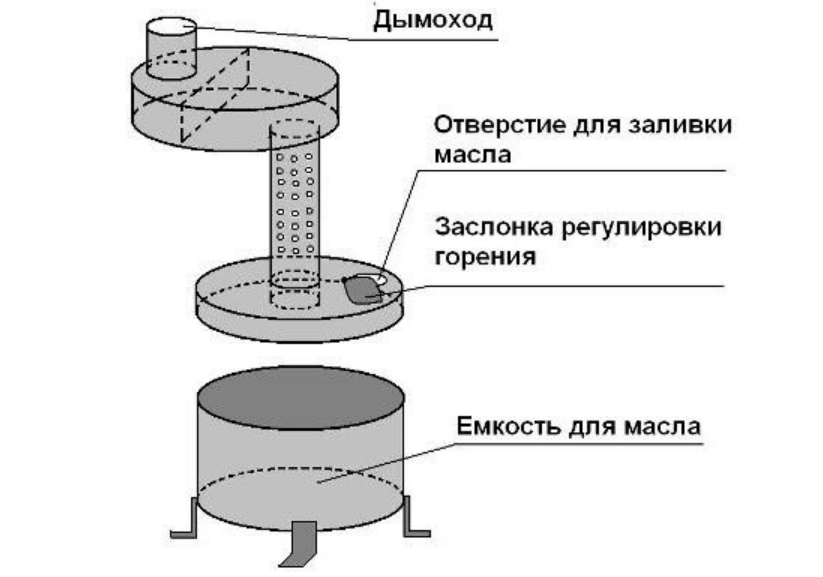

Данная печь будет состоять из трех основных частей:

• Емкость для масла с крышкой и заслонкой;
• Камера сгорания/пиролиза;
• Камера дожигания.

Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.

Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.

Регулируя просвет поддувала, мы сможем регулировать интенсивность горения, что повлияет на температуру воздуха в помещении. Если полностью закрыть поддувало на работающей печи, она может потухнуть.

Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.

Осталось доработать камеру сгорания. Здесь все просто – берем дрель и сверло на 9 мм, сверлим 48 отверстий (6 рядов по 8 отверстий в каждом). При общей высоте трубы камеры сгорания 360 мм, отверстия должны располагаться на участке, отстоящем на 20 мм от нижней части и 50 мм от верхней части.

После завершения всех работ проверьте герметичность всех сварных швов – это позволит рассчитывать на максимальную эффективность печки.

Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.

Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).

Для того чтобы обогрев был максимально эффективным, установите печь на отработке в углу, а боковые стенки оббейте оцинкованным железом, чтобы все тепло отражалось внутрь помещения.

Что такое отработка

Отработка – это техническое масло, которое используется внутри автомобильных моторов, сливаемое из них после окончания срока его эксплуатации. То есть, это стопроцентный нефтепродукт, в который добавляют различные присадки для увеличения срока эксплуатации трущихся между собой деталей автомобильного двигателя.

Под действием высоких температур и воздуха техническое масло теряет свои технические свойства. Поэтому его с определённой периодичностью меняют на новое. Именно слитое масло и называют отработанным или отработкой. Все масла, которые применяются в двигателях автомобилей любой марки, являются горючими веществами. Именно поэтому их часто и используют в качестве топлива.

Но сгорая в пламени, отработка оставляет после себя достаточно большое количество отходов, часть из которых токсична. Чтобы уменьшить концентрацию таких веществ, мастера придумали масляные печки, работающие на отработке, которые функционируют по принципу нагрева отработанного масла. Именно в процессе нагрева до высоких температур масло начинает распадаться на составляющие, часть из которых является горючими смесями. Они-то и сгорают в огне, выделяя огромную тепловую энергию. Конечно, присутствие кислорода в этом процессе обязательно.

Отработанное масло, слитое из картера автомобильного двигателя

Эксплуатация печи на отработке

Правильно собранная печь не должна коптить и дымить. Если это происходит, значит, в ее конструкции есть серьезный изъян. Начать дымить она может и при забитом дымоходе: прочищать его придется намного чаще, чем дымоотводы обычных печей.

Чтобы удалить прилипший нагар, трубу лучше вначале простучать, а лишь затем очистить ее от остатков сажи. В регулярной промывке (в идеале раз в неделю) нуждается и емкость для масла.

Совет. Упростить чистку дымохода можно, если сделать его сборно-разборным.

Очистка нижней камеры

Еще одним недостатком такой печи является ее повышенная пожароопасность. В случае выплеска горячего масла (а это легко может произойти при сильном забивании трубы сажей или попадании в емкость для масла воды) окружающие предметы могут легко воспламениться. Поэтому при эксплуатации печи следует соблюдать следующие правила:

• допустимое расстояние между стеной и печью – 0,5 м;

• такая буржуйка устанавливается только на бетонное основание или металлический лист подходящего размера;

• деревянные стены и стены, обшитые любым горючим материалом, также обшиваются металлом; такие металлические листы не только смогут защитить обшивку стен от возгорания, но и будут служить отражателями тепла;

• чтобы масло при нагревании не выплескивалось, заполнять им камеру следует только на две третьи;

• доливать топливо при интенсивном горении печи запрещается;

• не следует хранить в кочегарке легкогорючие вещества или предметы.

Важно! Запрещено топить подобную печь бензином, дизельным топливом или любым другим легковоспламеняющимся веществом. Не следует использовать и масла, содержащие примеси таких веществ. Обшивка стен металлом существенно увеличивает КПД печи

Обшивка стен металлом существенно увеличивает КПД печи

Видео: печь на отработке своими руками

Печь на отработке из стальных листов

Чертежи и сборка конструкции печи из стальных листов.

А сейчас мы узнаем, как сделать печку на отработке из стальных листов. Подобная печь более компакта и не очень много весит. Кроме того, она подключается к отоплению, морозоустойчива также на ней можно готовить еду.

Перечень необходимых инструментов такой:

1. Стальные листы по 4 и 6 мм толщиной каждый.
2. Болгарка.
3. Напильник.
4. Инструмент для сварки и электроды.
5. Труба для дымохода.
6. Чертежи.
7. Стальные уголки под печные ножки.
8. Рулетка с уровнем.
9. Молоток.
10. Труба для горелки (стальная, медная или жестяная).

Подготовьте чертеж конструкции и прорисуйте все детали. Сделайте детали для резервуара из стального листа, имеющего толщину 4 мм. Затем из листа толщиной 6 мм изготавливается топливник и крышка. Листы нужно разложить на полу и на них делаются разметки. Потом их вырезают на детали болгаркой и сваривают швы.

Вырежьте полоску 115 мм в ширину из листа толщиной 4 мм, сложите на станке полосу и приварите ее сварочным аппаратом – у вас должна выйти труба для масла. Из этого же листа вырезаем круг с диаметром 34,5 см, который будет служить крышкой для масляной емкости. Привариваем ее к трубе, а к ней – уголки со всех сторон.

Берем лист толщиной 6 мм и вырезаем 6-сантиметровую полоску, сворачиваем ее кольцом с диаметром 35,2 см. Вырезаем круг с диаметром 35,2 см из этого же листа, посередине просверливаем дыру диаметром 10 см для дымоходной трубы. С правой стороны через 4 см сверлим еще одно отверстие на 5 см для вливания масла. Теперь кольцо и круг свариваем и получаем бак для заливания масла.

Чтобы сделать нижнюю часть емкости, берем лист на 6 мм и вырезаем из него круг с диаметром на 35,2 см, потом отступите пару сантиметров от его края и вырежьте отверстие на 10 см. Оно будет служить для прохождения патрубка, в который будет вставлена труба для дымохода. Сам патрубок делается из трубы диаметром 10 см, от которой отрезается отрезок размером в 13 сантиметров.

Вырежьте прямоугольник из 6-миллиметрового листа, ширина его должна составлять 7 см, а длина – 33 соответственно, он будет служить в качестве перегородки. Ее приваривают к кругу диаметром 35,2. А во второе отверстие вставляют готовый патрубок.

На трубе для горелки просверливают 48 отверстий на 9 мм, они должны располагаться друг от друга на расстоянии 6 см.

Готовую трубу вставьте в крышку для масляного контейнера, проверьте уровнем, чтобы она стояла ровно. Погрешности следует удалить болгаркой или напильником. Части должны плотно входить друг в друга, приваривать их не нужно.

Вставьте выхлопной патрубок на 16 см в отверстие бака, куда будет заливаться масло.

Соедините верхнюю часть резервуара с нижней не приваривая их, а просто соедините плотно деталями. Чтобы максимально их закрепить, сделайте кольцо для уплотнения диаметром 35,4 см и наденьте на резервуар.

Приварите заливочный бак к трубе, где сделано много отверстий. С обратной стороны к этой же трубе приварите скрепленную конструкцию резервуара. Чтобы контейнер для заливки масла легко открывался и закрывался, его оснащают круглой пластинкой.

Сделайте дымоход из 4-метровой трубы. Дымоход нельзя проводить горизонтально, внутри помещения он может проходить под наклоном, но на улице – только вертикально.

Принцип работы самодельных печей

Если любое отработанное масло просто поджечь, чадить будет нещадно и еще активнее «пахнуть». Потому прямое горение не используется. Сначала летучие вещества испаряют, потом их сжигают. Это и является основным принципом разработки конструкций. Потому в некоторых вариантах печь имеет две камеры горения, соединенные тубой, в которой сделаны отверстия.

В нижней камере происходит нагрев топлива и его испарение. Горючие пары поднимаются вверх. Проходя по трубе с отверстиями, они перемешиваются с кислородом, растворенным в воздухе. Уже в верхней части этой трубы смесь воспламеняется, и догорает во второй камере. Причем горение паров происходит с выделением гораздо большего количества тепла и меньшего количества дыма. При правильной технологии дыма практически и нет, как и сажи.

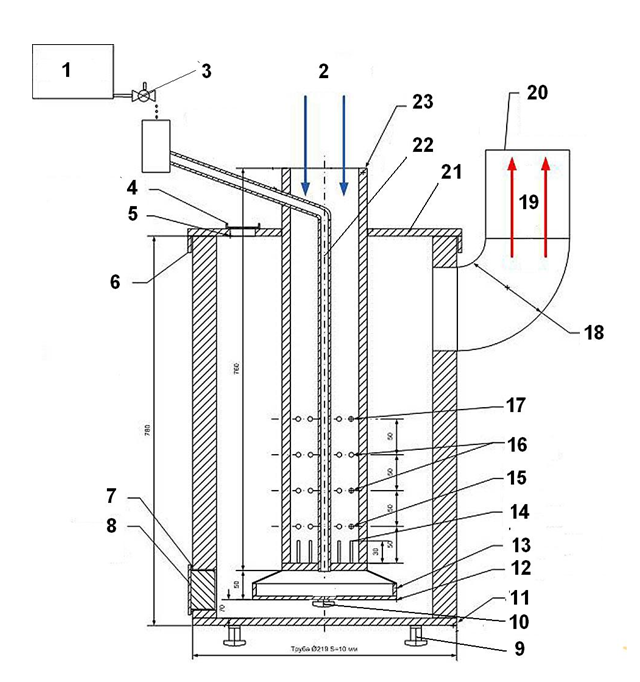

Строение печи на отработанном масле с трубой подачи воздуха

Второй способ разделения «тяжелого» топлива (масло любого происхождения ) на «легкогорючие» составляющие более эффективен, но и сложнее в реализации. Для эффективного испарения в нижней камере устанавливается металлическая чаша. Она раскаляется, попадающие на нее капли отработки мгновенно превращается в летучие горючие пары. При этом свечение получается (при правильном режиме) бело-голубым, как при горении плазмы. Отсюда пошло еще одно название этой конструкции — с плазменной чашей.

Чтобы добиться наибольшей эффективности сгорания топлива, отработанное масло должно в нижнюю камеру подаваться очень небольшими порциями. В некоторых вариантах — каплями, иногда — тоненькой струйкой. Потому и называют эту технологию капельной подачей.

Принцип работы печи на отработанном масле с плазменной чашей

Это — основные принципы «действия» самодельных отопительных агрегатов. Имеется очень большое количество их комбинаций и вариаций. Несколько из них описаны ниже.

Пример горения отработки в плазменной чаше вы можете увидеть в видео ниже. Это печь на отработке «Геккон», она имеет встроенный водяной нагреватель и может работать как отопительный котел.

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

• внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
• толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
• длина горелки должна быть больше значения ее диаметра;
• оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
• трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
• дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
• допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

1. чертеж;
2. сварочный аппарат и электроды;
3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
4. стальные уголки или арматура;
5. набор сверл и дрель;
6. стальные листы толщиной 4 и 6 мм;
7. трубы для дымохода и горелки;
8. молоток;
9. рулетка и уровень.

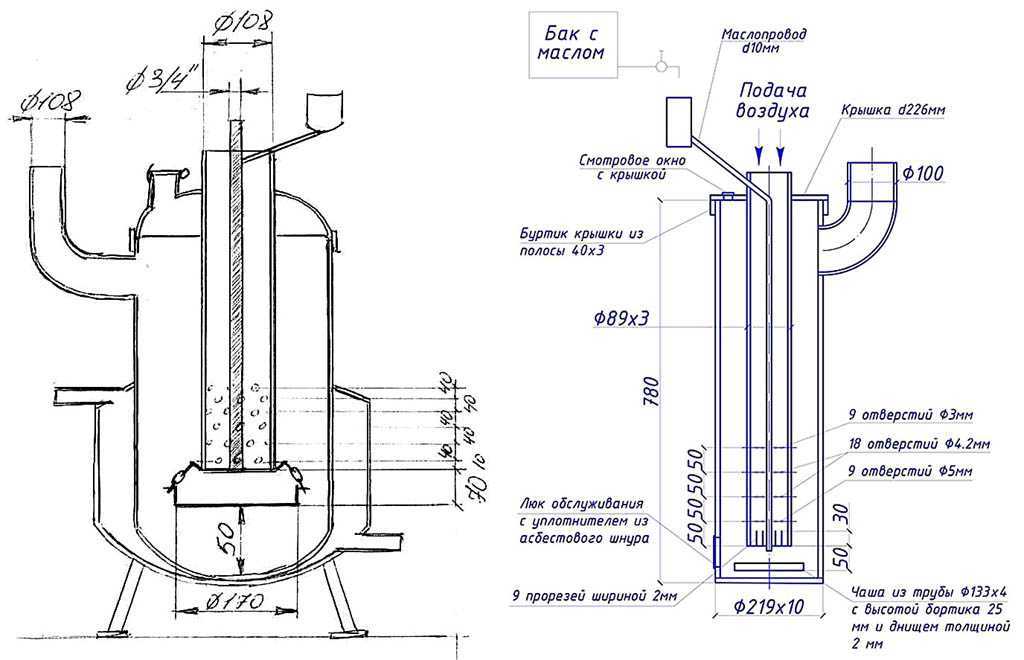

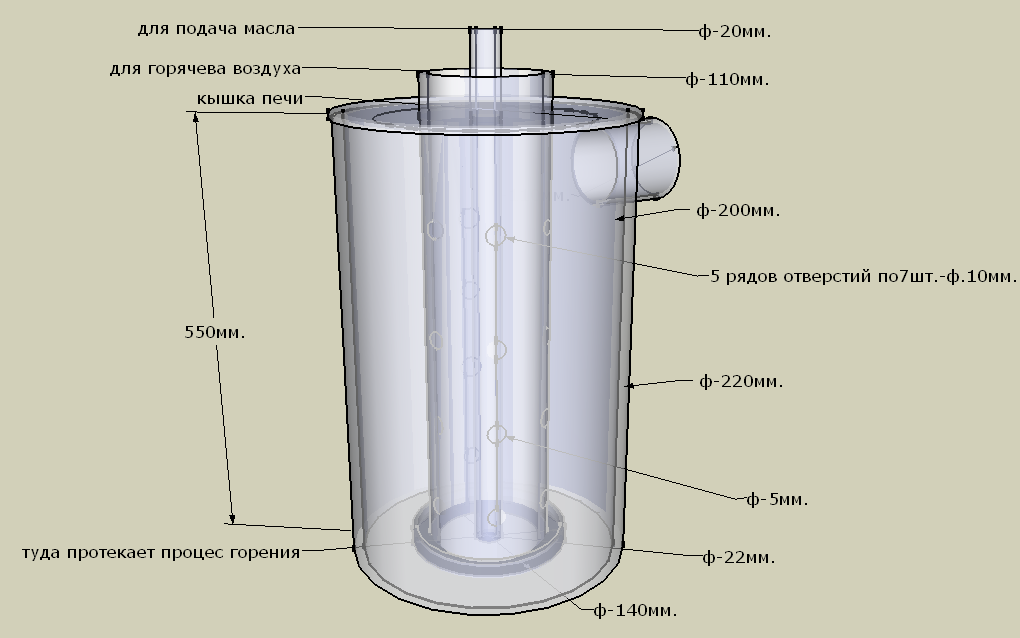

Подготовка и сборка печи (чертеж)

1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
3. В верхнем баке устанавливаем перегородку.
4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.
