Почему используют именно 3 фазы, бывают ли 2 или 4
Этот вопрос часто задают начинающие домашние мастера перед тем, как приступить к изучению алгоритма работ по электромонтажу в квартире или частном доме. Однако, до недавнего времени, на него не было однозначного ответа и по ходу ознакомления с сегодняшней статьёй читатель поймёт почему. Попробуем разобраться, почему используют именно 3 фазы, бывают ли 2 или 4, какое напряжение у того или иного вида подключения, как именно производится коммутация электроприборов.
Читайте в статье
Общие сведения о величинах напряжений
Если речь идёт об электромонтаже в частном доме, то здесь чаще всего используется трёхфазное напряжение сети, величина которого составляет 380 В. Однако подобный параметр используется лишь для электродвигателей и прочего оборудования промышленного типа. Единственным исключением можно назвать некоторые варочные плиты старого образца. Именно поэтому, даже если к вводному распределительному щитку дома подходят 3 фазы, их делят на группы. Дело в том, что если при делении с каждой из них в паре пускать нейтраль (ноль), то напряжение снизится до привычных всем 220 В.
Подобные системы можно наблюдать в большинстве многоквартирных домов. Ведь к каждому из них подходит 3 фазы, которые уже в подъездных щитках распределяются по квартирам. В результате, в каждую подводится только одна фаза, ноль и заземление. Только при таком подключении привычные всем бытовые приборы (холодильник, стиральная и посудомоечная машина, микроволновая печь) смогут нормально функционировать.
А это схема подключения одной квартиры в распределительном шкафу на лестничной клетке
Возможно ли подключение на 2 или 4 фазы
Профессиональные электромонтёры, получившие образование в течение последних 10-12 лет, с полной уверенностью скажут, что это невозможно. И это будет ошибкой. Для примера можно взять сварочные трансформаторы, произведённые в советские времена, которые ещё сравнительно недавно можно было встретить на заводах. Их рабочее напряжение было равным 380 В, однако проводов для подключения они имели всего два. И если подобный агрегат подключить согласно логике, то это будет «ноль» и «фаза». Но загвоздка в том, что варить аппарат при такой коммутации не будет. Их следовало подключать на 2 фазы, без использования третьей и нейтрали.
ТДМ-305 – один из сварочных аппаратов на 300 А, подключаемых на 2 фазы
Чем трёхфазная сеть завоевала популярность
По сути, возможно использование 4, 5 или даже 10 фаз, однако это будет нерациональным и повысит стоимость и без того недешёвой электроэнергии. С точки зрения разумности, электромагнитного поля трёхфазной системы вполне достаточно для вращения электродвигателя. А теперь представим, что фаз будет 5. В этом случае увеличивается количество обмоток двигателя, что приводит к излишним расходам на изготовление, а значит, увеличивает итоговую стоимость агрегата. При этом никаких видимых улучшений по мощности не будет.
Вот так могут подключаться электродвигатели к трёхфазной сети
Если же говорить о двух фазах, то для запуска асинхронного электродвигателя их будет недостаточно, придётся монтировать систему, включая в схему конденсатор, который обеспечит необходимый сдвиг. При этом падение мощности обеспечено.
Немного физики: объяснение рациональности использования трёх фаз

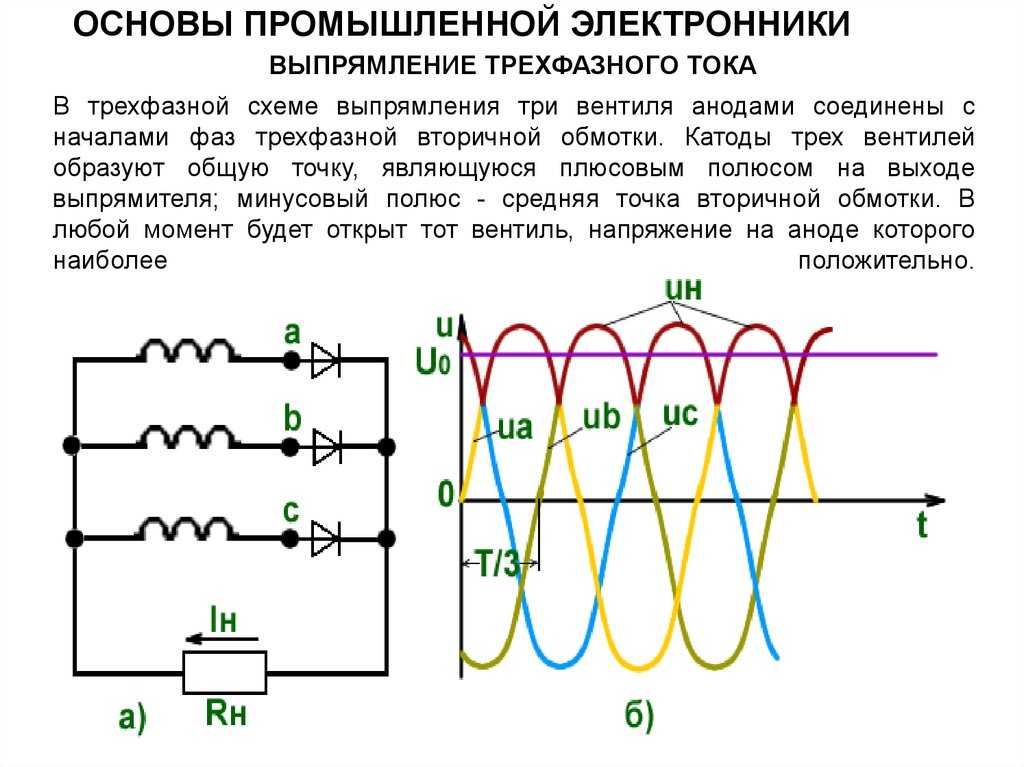

Если говорить цифрами, то можно отметить, что полный цикл вращения ротора электродвигателя составляет 360º, а сдвиг фаз в системе с напряжением 380 В равен 120º. Путём нехитрых вычислений можно сделать вывод, что 3·120º=360. Вот и ответ на вопрос, почему используют именно 3 фазы.
Вне зависимости от количества фаз, вся коммутация должна быть аккуратной
Подведём итоги
На сегодняшний день споры о том, сколько фаз необходимо для большего КПД практически утихли. Всем стало понятно, что трёхфазные сети являются наиболее удобными при электромонтаже как при строительстве жилых домов, так и в промышленности. Ведь именно по трёхпроводной системе передаётся высоковольтное напряжение по ЛЭП, а это также о многом говорит. Значит, не стоит забивать голову, размышляя о том, что бы получилось, будь фаз 4, 5 или 6. Лишние затраты никому не нужны.
Напряжение, протекающее по линиям электропередач, может превышать 750000 В
Если же вы имеете личное мнение по данному вопросу, просим изложить и его. Редакции HouseChief будет весьма интересно с ним ознакомиться. Напоследок предлагаем вашему вниманию короткий видеоролик, который поможет понять суть работы трёхфазной системы.
Недостатки трехфазного питания
У трехфазного питания существует также и несколько неприятных моментов, которые стоит учитывать перед подключением:
- Расходы на подключение и покупку оборудования
Если у вас уже заведен в дом однофазный ввод, то переподключение на трехфазный потребует дополнительных растрат. В такие растраты включается:
- Оформление договора. Согласно текущему законодательству оформление договора на установку трехфазного ввода и счетчика стоит 550 рублей.
- Покупка счетчика и проводов. Средняя стоимость трехфазного счетчика, внесенного в госреестр, составляет 1500 рублей. Также для ввода понадобится примерно 20 м изолированного кабеля СИП сечением 16 мм2, стоимостью 1200 рублей. Еще стоит учесть необходимость организации проводки внутри дома для трехфазного дома. Этот показатель сложно просчитать, так как все дома разные по площади.
- Дополнительные автоматы. Для каждой фазы потребуется свой автомат. Также потребуется установка реле контроля напряжения, чтобы можно было всегда «мониторить» напряжение по каждой фазе и в случае перекосов, переключаться между фазами.
Чтобы электромонтеры подключили вас к трехфазной сети, придется стать в очередь и пару недель подождать. Если не хотите ждать, то придется отдельно заплатить за срочность. В итоге подключение трехфазного питания выльется своему владельцу в кругленькую сумму.
- Увеличенные размеры щитовой
Для подключения трехфазного питания необходимо смонтировать крупногабаритную щитовую. Это обусловлено наличием дополнительного защитного и распределительного оборудования. Обычно такой силовой шкаф или щитовая устанавливается на улице, чтобы не занимала много места в доме.
Стоит отметить, что для распределительных щитов энергосбыт предъявляет определенные требования. Например, защита щитовой от пыли и грязи должна быть не ниже стандарта IP31, а во влажных помещениях IP54. Для некоторых владельцев дачных участков или частного дома поиск подходящего места для шкафа или монтаж такой конструкции может стать настоящим испытанием.
- Перепланировка проводки в доме
Если изначально в доме была одна фаза, то подключение еще двух потребует от хозяина глобальной перепланировки проводки. Так изначально все розетки и лампочки были «посажены» на одну фазу. С трехфазным подключением необходимо будет эти розетки переносить, а это означает немалый ремонт в доме, так как придется штробить стены под проводку. Естественно эта работа требует дополнительных затрат времени и денег.
Возможно ли подключение на 2 или 4 фазы
Профессиональные электромонтёры, получившие образование в течение последних 10-12 лет, с полной уверенностью скажут, что это невозможно. И это будет ошибкой. Для примера можно взять сварочные трансформаторы, произведённые в советские времена, которые ещё сравнительно недавно можно было встретить на заводах. Их рабочее напряжение было равным 380 В, однако проводов для подключения они имели всего два. И если подобный агрегат подключить согласно логике, то это будет «ноль» и «фаза». Но загвоздка в том, что варить аппарат при такой коммутации не будет. Их следовало подключать на 2 фазы, без использования третьей и нейтрали.
ТДМ-305 – один из сварочных аппаратов на 300 А, подключаемых на 2 фазы
Система распределения электроэнергии
Исходно напряжение всегда является трехфазным. Под “исходно” я подразумеваю генератор на электростанции (тепловой, газовой, атомной), с которого напряжение в много тысяч вольт поступает на понижающие трансформаторы, которые образуют несколько ступеней напряжения. Последний трансформатор понижает напряжение до уровня 0,4 кВ и подаёт его конечным потребителям – нам с вами, в квартирные дома и в частный жилой сектор.
Трехфазное питание – ступени от генератора до потребителя
На рисунке упрощенно показано, как с генератора G напряжение (везде речь идёт про трехфазное) 110 кВ (может быть 220 кВ, 330 кВ или другое) поступает на первую трансформаторную подстанцию ТП1, которая понижает напряжение в первый раз до 10 кВ. Одна такая ТП устанавливается для питания города или района и может иметь мощность порядка от единиц до сотен мегаватт (МВт).
Далее напряжение поступает на трансформатор ТП2 второй ступени, на выходе которого действует напряжение конечного потребителя 0,4 кВ (380В). Мощность трансформаторов ТП2 – от сотен до тысяч кВт. С ТП2 напряжение поступает к нам – на несколько многоквартирных домов, на частный сектор, и т.п.
Такие ступени преобразования уровня напряжения необходимы для того, чтобы уменьшить потери при транспортировке электроэнергии. Подробнее о потерях в кабельных линиях – в другой моей статье.
Напоследок – ещё несколько фото с комментариями.

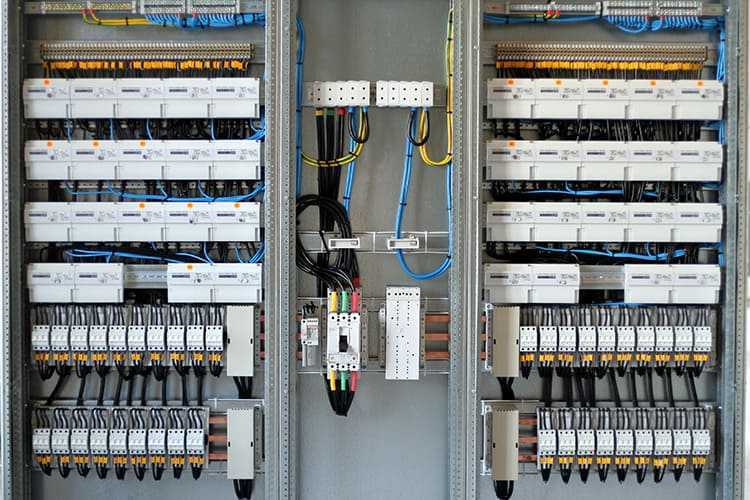

Электрощит с трехфазным вводом, но все потребители – однофазные.
Трехфазный ввод. Переход на меньшее сечение проводов, чтобы подключить их к счетчику.
{SOURCE}
Чем трёхфазная сеть завоевала популярность
По сути, возможно использование 4, 5 или даже 10 фаз, однако это будет нерациональным и повысит стоимость и без того недешёвой электроэнергии. С точки зрения разумности, электромагнитного поля трёхфазной системы вполне достаточно для вращения электродвигателя. А теперь представим, что фаз будет 5. В этом случае увеличивается количество обмоток двигателя, что приводит к излишним расходам на изготовление, а значит, увеличивает итоговую стоимость агрегата. При этом никаких видимых улучшений по мощности не будет.
Вот так могут подключаться электродвигатели к трёхфазной сети
Если же говорить о двух фазах, то для запуска асинхронного электродвигателя их будет недостаточно, придётся монтировать систему, включая в схему конденсатор, который обеспечит необходимый сдвиг. При этом падение мощности обеспечено.
Немного физики: объяснение рациональности использования трёх фаз
Если говорить цифрами, то можно отметить, что полный цикл вращения ротора электродвигателя составляет 360º, а сдвиг фаз в системе с напряжением 380 В равен 120º. Путём нехитрых вычислений можно сделать вывод, что 3·120º=360. Вот и ответ на вопрос, почему используют именно 3 фазы.
Вне зависимости от количества фаз, вся коммутация должна быть аккуратной
Преимущества и недостатки трехфазной системы электроснабжения
Не секрет, что трехфазное электроснабжение частного дома стает всё более актуально, и это связанно не только с величиной напряжения. Давайте разберёмся во всех преимуществах 380 Вольт и вот их перечень:
- Подключение самых распространённых в быту и на производстве асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи теряется их мощность, крутящий момент, а также КПД. Ведь они первоначально были рассчитаны на три фазы. Применение таких электромашин в частном доме может понадобиться при обустройстве точильного, сверлильного или деревообрабатывающего станка и других видов техники. Владелец, который обладает навыками работы на таком оборудовании, всегда найдёт ему применение. На даче всегда пригодится мощный насос, поэтому провести 380 Вольт и тут не помешает.
- Подключив три фазы, владелец частного дома получает, по большому счёту, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого того чтобы получить однофазное напряжение 220 Вольт, нужно подключить один провод к фазе, а другой к нулю. Оно будет называться фазным. Напряжение между двумя фазами равняется 380 Вольт и называется линейное.
- При поломке или аварийной ситуации на распределительной подстанции может отгореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами как минимум освещение и холодильник будет работать. При этом нужно помнить, что для трёхфазных двигателей работа на две фазы повлечёт за собой неминуемый выход его из строя.
Учтите, и тут есть свои подводные камни. Трехфазная сеть нужна в том случае, если недостаточно мощности однофазной сети. И даже если однофазной недостаточно не нужно спешить подключать три фазы, лучше уточнить о возможности увеличения лимита мощности для однофазной сети — эта процедура намного проще, чем согласование и подключение трех фаз. Три фазы в обязательном порядке подключают в том случае, если нужно запитать трехфазные электродвигатели, которые не могут работать в однофазном режиме, либо в случае одновременного использования большого количества электроприборов, оборудования, например, если в доме большое хозяйство, налажено какое-то мелкое производство.
Также следует отметить еще несколько недостатков трехфазной системы электроснабжения. Один из минусов — необходимость равномерного распределения нагрузок по каждой из фаз. Второй недостаток — большая сложность в подключении, приобретении другого щитка, защитных аппаратов и т.д. Третий недостаток — большая опасность с точки зрения поражения током, так как в доме будет не только однофазное напряжение 220 В, но и линейное — 380 В
Как видите, преимущества питания потребителя от сети 380 Вольт не всегда очевидны. Теперь стоит разобраться, какие документы нужны для подключения трехфазной сети. Об этом мы сейчас и поговорим.
Расчет линейного и фазного напряжения
Сети с линейным током нашли широкое применение за счет своих характеристик меньшей травмоопасности и легкости разведения такой электропроводки. Все электрические устройства в этом случае соединены только с одним фазным проводом, по которому и идет ток, и только он один и представляет опасность, а второй – это земля.
Рассчитать такую систему несложно, можно руководствоваться обычными формулами из школьного курса физики. Кроме того, для измерения этого параметра сети, достаточно использовать обычный мультиметр, в то время как для снятия показаний подключения фазного типа, придется задействовать целую систему оборудования.
Для подсчета напряжения линейного тока, применяют формулу Кирхгофа:
Уравнение которой гласит, что каждой из частей электрической цепи, сила тока равна нулю – k=1.
И закон Ома:
Используя их, можно без труда произвести расчеты каждой характеристики конкретного клейма или электросети.
В случае разделения системы на несколько линий, может появиться необходимость рассчитать напряжение между фазой и нулем:
Эти значения являются переменными, и меняются при разных вариантах подключения. Поэтому, линейные характеристики идентичны фазовым.
Однако, в некоторых случаях, требуется вычислить чему равно соотношение фазы и линейного проводника.
Для этого, применяют формулу:
Uл – линейное, Uф – фазовое. Формула справедлива, только если – IL = IF.
При добавлении в электросистему дополнительных отводящих элементов, необходимо и персонально для них рассчитывать фазовое напряжение. В этом случае, значение Uф заменяется на цифровые данные самостоятельного клейма.
При подключении промышленных систем к электросети, может появиться необходимость в расчете значения реактивной трехфазной мощности, которое вычисляется по следующей формуле:
Идентичная структура формулы активной мощности:
Примеры расчета:
Например, катушки трехфазного источника тока подключены по схеме «звезда», их электродвижущая сила 220В. Необходимо вычислить линейное напряжение в схеме.
Линейные напряжения в этом подключении будут одинаковы и определяются как:
Схемы подключения трёхфазных двигателей
Существует два способа подключения к трёхфазной сети, причём это касается не только электродвигателей. Нагревательные элементы также можно подключить «звездой» или «треугольником». Попробуем понять, в чём заключается различие между ними.
ФОТО: siemens-com.ruЭлектродвигатель можно подключить двумя способами
«Звезда» и её особенности
Соединение «звезда» представляет собой следующее: к началу каждой обмотки подключается фазный провод, а все концы соединяются между собой. При этом в месте соединения образуется «технический ноль». Он крайне нестабилен, а потому не используется в электрической цепи.
Подобное соединение не позволяет двигателю выйти на полную мощность, однако это способствует увеличению срока службы оборудования. Также, в защиту подобного соединения можно сказать, что пуск двигателя будет очень плавным, оборудование сможет переносить кратковременные перегрузки и меньше нагреваться. Поэтому, если максимальная мощность электромотора не требуется, лучше всего выбрать именно способ подключения «звездой».
ФОТО: rusenergetics.ruСоединение «звезда» поможет увеличить срок службы электромотора
«Треугольник»: плюсы и минусы способа подключения
Здесь обмотки соединяются последовательно. Начало одной из них коммутируется с концом другой. Такой вариант имеет определённые недостатки, такие, как высокие пусковые токи и перегрев при длительной работе. Однако есть здесь и значительные преимущества перед соединением «звезда». Оборудование, при подобном подключении, выдаёт максимальную мощность, что зачастую становится решающим критерием при выборе способа монтажа. Электродвигатели, подключённые «треугольником» развивают максимальный крутящий момент. Чаще всего соединение «треугольник» используют для подключения агрегатов с большой мощностью, например, станков в промышленных цехах.
ФОТО: infourok.ruСоединение «треугольник» позволяет использовать максимальную мощность оборудования
Комбинированный вариант соединения
В некоторых случаях используется комбинированный вариант «звезда-треугольник». Электродвигатель мягко запускается на соединении «звезда», а после того, как набирает необходимые обороты, реле переключает его на «треугольник». Однако не все двигатели можно подключить подобным образом. К примеру, существуют электромоторы, имеющие всего 3 вывода в контактной группе. Они изначально изготовлены под соединение «звезда» и подключить их «треугольником» невозможно.
ФОТО: meganorm.ruКомбинированное соединение подойдёт не для всех типов двигателей
Если объединить распространённые типы включения в трёхфазную сеть, можно увидеть следующую картину.
ФОТО: birmaga.ruНаиболее распространённые типы включения в трёхфазную сеть
В чем отличие трехфазного напряжения от однофазного
Итак, если в дом или квартиру заходят два провода (фаза и ноль), то эта система называется однофазной и рабочим напряжением считается 220В (фазное), а если четыре провода (три фазы и ноль), то такая система называется трехфазной и рабочим напряжением является 380В (линейное). Давайте рассмотрим основные различия
Итак, как видно из вышеописанного и там и там присутствует общий нулевой провод. И если вы в трехфазной сети будете мерить напряжение каждой фазы относительно нуля, то во всех случаях вы получите значение в 220В. И только когда вы измерите напряжение фаз друг относительно друга, то получите значение в 380 вольт.
Итак, если в дом или квартиру заходят два провода (фаза и ноль), то эта система называется однофазной и рабочим напряжением считается 220В (фазное), а если четыре провода (три фазы и ноль), то такая система называется трехфазной и рабочим напряжением является 380В (линейное).
Давайте рассмотрим основные различия
Итак, как видно из вышеописанного и там и там присутствует общий нулевой провод. И если вы в трехфазной сети будете мерить напряжение каждой фазы относительно нуля, то во всех случаях вы получите значение в 220В. И только когда вы измерите напряжение фаз друг относительно друга, то получите значение в 380 вольт.

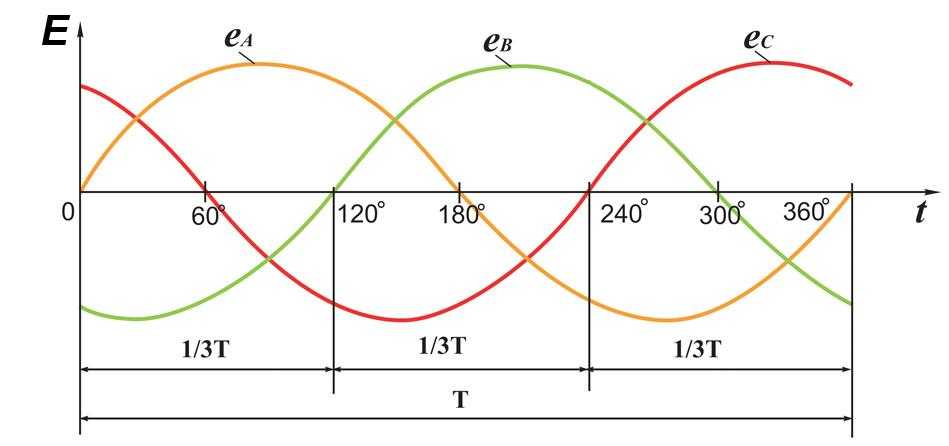

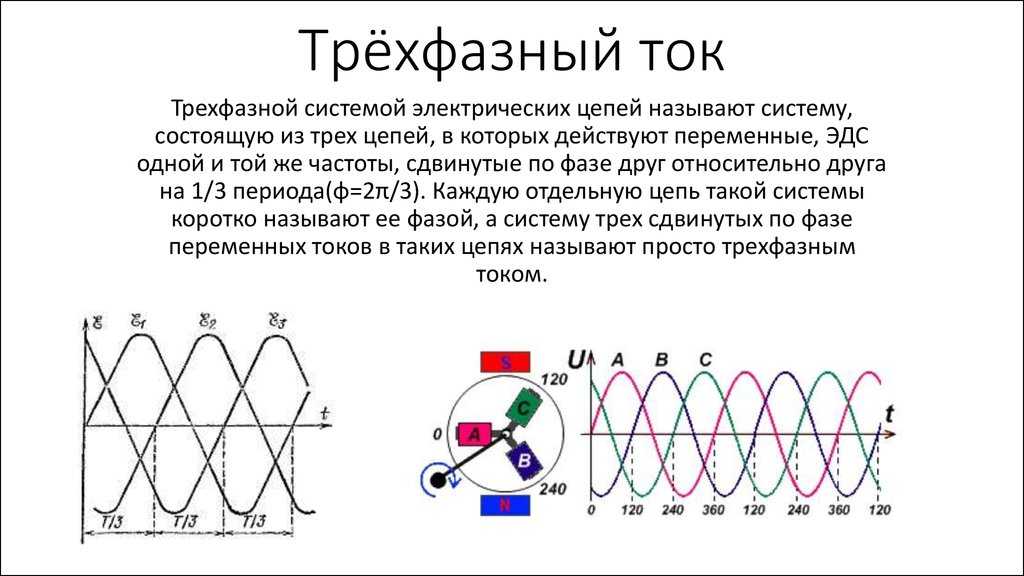

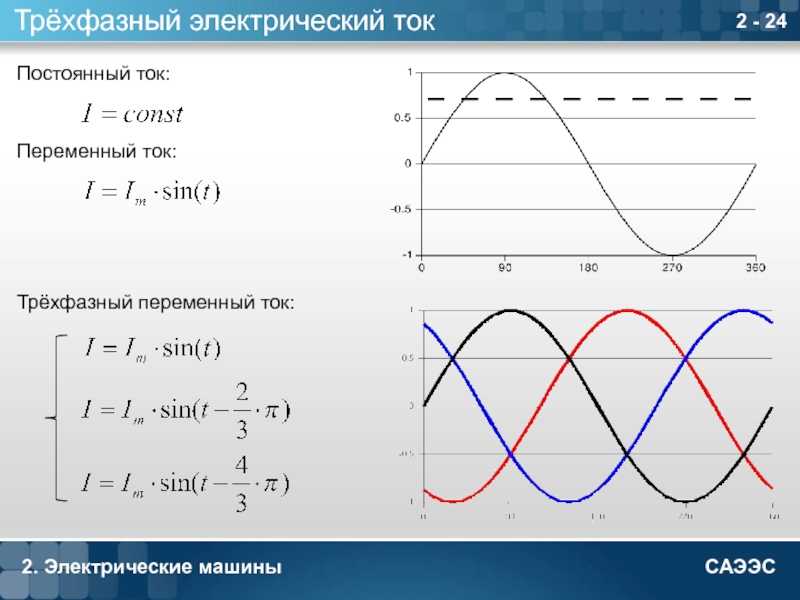

Это происходит из-за того, что вектора фаз симметрично сдвинуты на 120 градусов, а измеряя напряжение между фазами, мы видим геометрическую сумму двух векторов оная как раз и равняется 380 Вольтам.
Из этого можно сделать вывод, что в трехфазке есть три однофазных системы к которым можно легко подсоединить потребителей. Единственным условием будет равномерное распределение нагрузки по фазам, дабы избежать такого неприятного и даже опасного явления как перекос фаз.
Плюсы и минусы систем
У каждой из представленных систем существуют свои недостатки и явные преимущества оные напрямую зависят от потребляемой мощности, пороговым значением которого является 10 кВт.
Плюсы одной фазы
Предельная простота
Низкая стоимость
Относительно 380В более низкое опасное напряжение
Минусы одной фазы
Мощность такой системы ограничена как раз пресловутыми 10 кВт
Плюсы трехфазки
Мощность ограничивается исключительно избранным сечением подходящих проводников.
Сниженное потребление энергии.
Возможность запитать оборудование промышленного назначения.
Доступность варианта переключения мощности на менее загруженную фазу.
Минусы трехфазки
Стоимость монтажа выше по сравнению с однофазным подключением.
Напряжение 380 Вольт является потенциально более опасным по сравнению с параметром в 220 Вольт.
Напряжение однофазных нагрузок имеет свое ограничение.
Где 220 В, а где 380 В
Наверное, у подавляющего числа обычных жителей в квартире и в доме присутствует именно однофазная сеть с напряжением в 220 В. И связано это с тем, что до мощности в 10 кВт (у большинства квартир и домов потребление меньше) целесообразней подключать именно однофазку.
Трехфазную сеть же применяют в том случае, если планируется потребление мощности превышающее порог в 10 кВт или же присутствует электрическое оборудование, требующее именно три фазы для корректной работы.
Конечно, можно, например, трехфазный двигатель запустить и от одной фазы путем использования конденсаторов. Но помните, что такой подход значительно снизит КПД двигателя и значительно увеличит расход электроэнергии.
Например, максимальная потребляемая мощность частного дома равна 8 кВт, значит на ввод можно пустить двужильный медный кабель сечением 6 миллиметров, а на вводе поставить автомат на 40А.
Если же нагрузка будет равняться 15 кВт, то получается для однофазного провода величина тока уже будет равняться 70 А. И значит, в таком случае потребуется провод сечением в 10 миллиметров меди и силовой автоматический выключатель. А стоят они уже существенно дороже. В этом случае гораздо выгоднее уже использовать трехфазку и «раскидать» нагрузку по 5 кВт на фазу. Именно поэтому большинство магазинов, офисов и тем более предприятий запитаны именно от трехфазных систем.

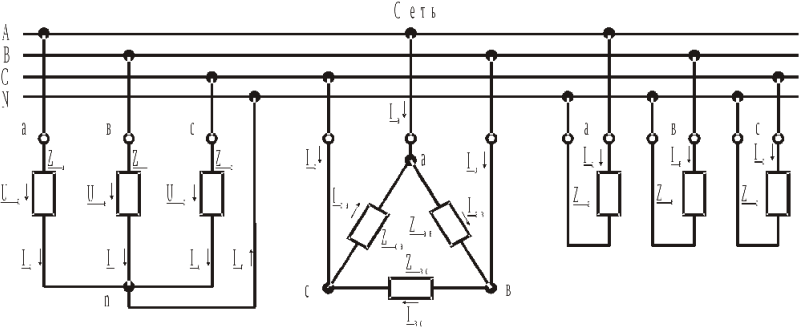

Схемы включения «звезда» и «треугольник» в трехфазке
Итак, для того чтобы получить из трехфазки обычное фазное напряжение, нужно взять одну из фаз и ноль (оный для всех фаз является общим) – такое соединение и носит название «Звезда».
Если же нам нужно напряжение 380 В то мы используем именно линейное напряжение – такое соединение именуется Треугольник
Это все что я хотел вам рассказать об основных различиях между однофазной и трехфазной системы электроснабжения
Спасибо за внимание
Источник
Почему запрещена установка автомата для нуля?
Защитная автоматика сегодня – неотъемлемый атрибут каждого вводного устройства, коим для любого жилища считается электрический щиток. Автоматическому выключателю доверяется безопасность электрической сети при перегрузках или коротких замыканиях. Иногда ему ошибочно приписывают функции защиты человека от поражения электрическим током, но для этих целей устанавливают УЗО.
Как правило, для подключения вводного кабеля в электрическом щитке используют двухполюсный вводной автомат (автоматический выключатель). Такой выключатель в случае перегрузки сети или КЗ разрывает одновременно цепи нулевых и фазных проводов. Альтернативным подключением считается установка однополюсных вводных автоматических выключателей по фазному проводу. Применение автоматов в цепях нулевых защитных проводников либо двух однополюсных размыкателей по нулю и фазе категорически запрещено!
Принцип защитного действия автоматического выключателя заключается в следующем. При длительном превышении нагрузки или при КЗ между фазой и нулем он разрывает цепь, в которой установлен, оберегая нагрузочную цепь защитным отключением. При продолжительных утечках электрического тока на землю человека защищает установка выключателя дифференциального или как его еще называют УЗО.
Происходит короткое замыкание обычно в случае пробоя изоляции фазного провода на металлический корпус бытового электроприбора. В качестве таковых могут выступать холодильник, посудомоечная или стиральная машина, микроволновка. Словом возникают непредвиденные обстоятельства, когда человек может пострадать от поражающего действия электрического тока.
Казалось бы, установка двух однополюсных выключателей (по нулю и фазе) лишь повысят надежность защищенности электросети в целом. По принципу – защиты много не бывает, однако это далеко не так. Предположим, возникла аварийная ситуация и один из выключателей (ведь кто-то обязательно сработает первым) ее отработает. Для второго выключателя состояние сети меняется, и он остается включенным.
На практике срабатывают автоматические выключатели в течение определенного промежутка времени и для каждого экземпляра он разный. И хотя отличие это может исчисляться долями миллисекунд, где гарантия, что вводный автоматический выключатель, установленный в цепи защитных проводников (нуля) не сработает первым? Гарантии никакой, поэтому в случае разрыва нуля, фазное напряжение через подключенные нагрузки оказывается на каждом из нулевых проводников, ведущих к нагрузке. Для трехфазных нагрузок, когда на каждой из фаз «висят» разные потребители, обрыв нуля грозит перекосом фаз и как следствие выходом электроприборов из строя.
Таким образом вместо защиты ситуация оказывается более угрожающей – это главная причина того, что однополюсный вводный выключатель не может устанавливаться на нулевом проводе.
В жилье россиян используются различные схемы защитного заземления. Современная и наиболее безопасная TN-S имеет раздельные защитные (PE) и нейтральные (N) проводники, приходящие с подстанции. Устаревшая, но, к сожалению широко используемая в домах старой постройки TN-C с объединенным нулевым и защитным проводником PEN более опасна. Компромиссным вариантом считается TN-C-S, позволяющая разделить PEN проводник на шины N и PE до вводного выключателя.
Правила Устройства Электроустановок запрещают устанавливать коммутационные аппараты на совмещенный PEN проводник. В этой системе устанавливают однополюсные автоматы по фазе (для трехфазной сети трехполюсные), ввод нулевых проводов коммутации не допускает. Правда, на практике допускается монтаж двухполюсных входных автоматов, при условии разделения PEN до его установки.
В системах с раздельными защитным и нулевым рабочим проводниками (TN-S и TN-C-S) ПУЭ допускает коммутацию рабочего нуля, правда проводиться это должно единым выключателем. В однофазных сетях должен ставиться двухполюсный автомат, при вводе трехфазного напряжения – четырехполюсный соответственно. Коммутация защитного PE проводника недопустима.
Предположим такой отрезок кабеля понадобится для питания нагрузки током в 10 А, соответственно падение напряжения на кабеле составит почти 12 В. Для сети 220 В такая разница мало критична и в худшем случае может грозить незначительная потеря мощности.
Предположим что к каждой из фаз трехфазного кабеля подключено по квартире, внутренняя сеть которых запитывается фазным напряжением от фазы и нуля, равным 220 В. Представим каждую из квартир в виде нагрузочного сопротивления. Схематически они получаются связанными друг с другом через нулевой провод, поскольку тот является общим для всех трех.
Источник
Как выполнить проверку?
Проверка может производиться несколькими способами. Целесообразность выбора того или другого варианта осуществляется в зависимости от параметров электрической сети и задач, которые необходимо решить. Так чередование можно узнать при помощи фазоуказателя, мегаомметра, мультиметра или по расцветке изоляции кабеля. Рассмотрите каждый из вариантов более подробно.
С помощью фазоуказателя
По принципу действия, фазоуказатель можно сравнить с обычным асинхронным двигателем. Рассмотрим в качестве примера наиболее распространенную модель фазоуказателя — ФУ-2 .

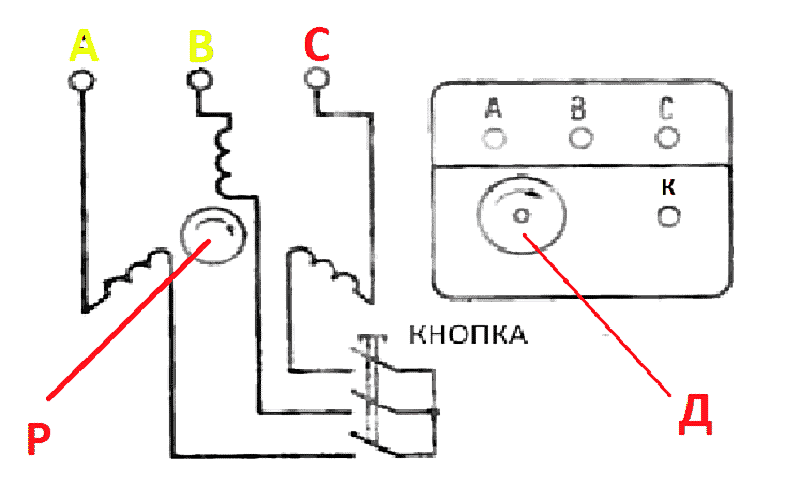

Рисунок 3: Принципиальная схема работы ФУ-2
Как видите на рисунке 3, у указателя последовательности фаз присутствуют три обмотки, которые подсоединяются к одноименным фазам в сети или устройстве. Между обмотками находится вращающийся ротор Р, который приводит в движение диск фазоуказателя Д.
На практике, после подсоединения к зажимам фазоуказателя соответствующих проводов, работник нажимает кнопку К, которая замыкает цепь обмоток. В зависимости от порядка чередования фаз, диск Д начнет вращаться по часовой или против часовой стрелки.
На самом приборе имеется стрелка, показывающая прямое чередование. Если при нажатии кнопки диск вращается в том же направлении, что и показано стрелкой, то эта трехфазная нагрузка имеет прямое чередование. Если диск начнет крутиться в противоположную от стрелки сторону, то чередование фаз обратное. Следует отметить, что этот прибор не способен определить, какая фаза на каком проводе находится, он может определить лишь порядок их чередования.
С помощью мегаомметра
Как один из способов прозвонки жил широко используется прибор для измерения сопротивления – мегаомметр.

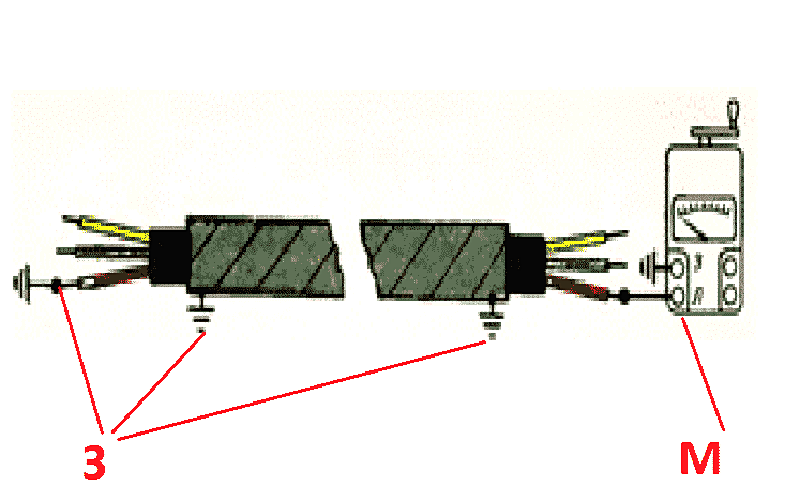

Рис. 4: Прозвонка кабеля мегаомметром
Посмотрите на рисунок 4, для реализации такой схемы, вам понадобится отключить кабель от сети и от потребителя. При этом, с одного конца кабеля фазы поочередно соединяются с землей З, как и металлическая оболочка у бронированных кабелей. С другой стороны присоединяется мегаомметр М, один из зажимов которого заземляется, а второй поочередно подводится к каждой из фаз. На той, где мегаомметр покажет нулевое сопротивление, и будет одним проводом.
На концах одноименного провода устанавливается соответствующая маркировка. Недостатком такого способа прозвонки является большой объем трудозатрат. Так как каждая жила заземляется поочередно, после чего выполняется проверка. При этом на обоих концах кабеля должны устанавливаться ответственные сотрудники. Между ними должна обеспечиваться связь, для согласования действий и предупреждения подачи напряжения на работников.
По расцветке изоляции жил
Если в каком-либо устройстве имеется подключение разноцветными жилами, то фазировку оборудования можно выполнять по цветам. Для определения нахождения одноименных напряжений тех или иных фаз необходимо добраться до каждой жилы кабеля. Если на каждом проводе присутствует изоляция разных цветов, то сравнив их с местом присоединения к трансформатору или распедустройству, можно определить, где какая фаза находится.
Недостатком такого метода следует отметить ложную цветовую маркировку, так как производитель кабеля не всегда обеспечивает один и тот же цвет для каждой жилы на всей протяженности провода. Поэтому предварительно его все равно рекомендуется прозванивать и маркировать.
При помощи мультиметра
Для этого метода используется обычный мультиметр. Он наиболее актуален в тех ситуациях, когда необходимо включить в параллельную работу два смежных устройства и их шины расположены поблизости.
Рис. 5: фазировка мультиметром
Необходимо выполнить сравнение фазных напряжений в соседних линиях, на рисунке 5 приведен пример для фаз А и А1. Коммутационная аппаратура при этом должна быть разомкнута. Перед тем как пользоваться мультиметром, на нем выставляется класс напряжения, для линии, на которой будет производиться замер. Щупы подводятся к выводам фаз, при этом их изоляция должна обеспечивать защиту от напряжения, а на руки надеваются диэлектрические перчатки.
Если при подключении щупов к выводам A — A1 стрелка останется на нулевой отметке, то это значит, что фазы одинаковые. Если стрелка отклонится на величину линейного напряжения, вы меряете разноименные фазы.
Сколько проводов В фазе
Обычно в каждой фазе ВЛ напряжением 6-220 кВ подвешивают по одному проводу, ВЛ 330 кВ — два провода, расположенных горизонтально, ВЛ 500 кВ — три провода по вершинам треугольника, ВЛ 750 кВ — четыре провода по углам квадрата или пять проводов по углам пятиугольника, ВЛ 1150 кВ — восемь проводов по углам восьмиугольника
07.04.2023Как правильно подключить три фазы
Трехфазная система электроснабжения является стандартом для промышленных и коммерческих объектов, а также для большинства жилых домов. Это связано с тем, что трехфазная система позволяет эффективно распределять и использовать электрическую энергию.
Для правильного подключения трехфазной системы необходимо иметь специальное оборудование, включая автоматический выключатель, трехфазный прибор учета электроэнергии и устройства защитного отключения. При этом переменный ток подается уже по трем фазным проводам (L1, L2 и L3), а по нейтральному (N) возвращается. Между каждой фазой и нулем напряжение составляет 220 В, а 380 В проходит между самими фазами.
Некоторые люди задаются вопросом, можно ли объединить три фазы в одну. Однако, трансформатором преобразовать 3 фазы в одну в принципе невозможно.
Существует мнение, что трехфазная система электроснабжения более выгодна, чем однофазная, так как позволяет эффективно распределять и расходовать электроэнергию. Также трехфазное подключение (380 В) считается более рациональным в плане распределения и расходования электроэнергии.
Почему же в сети используется именно три фазы, а не больше? Это связано с экономической целесообразностью. В России подавляющее количество электроэнергии тратится на работу трехфазных двигателей, для создания вращающегося поля которых необходимо минимум 3 фазы, каждая из которых смещается относительно другой на 120°. При использовании большего количества фаз, эффективность использования электроэнергии не улучшается, а только усложняется система электроснабжения.
Некоторые люди также задаются вопросом, что произойдет, если перепутать фазу и ноль при подключении люстры. Однозначный ответ на этот вопрос — никаких критических изменений не произойдет. При этом выключателем будет разрываться не фаза, а ноль, но это никак не повлияет на работоспособность и качество освещения.
Таким образом, трехфазная система электроснабжения является стандартом для большинства объектов и позволяет эффективно использовать электроэнергию. При правильном подключении и использовании оборудования, таких как автоматический выключатель, трехфазный прибор учета электроэнергии и устройства защитного отключения, можно обеспечить безопасность и надежность работы системы.
