Провод пв-3: технические характеристики, сечения, применение

Расшифровка названия и номенклатура проводов ПВ1

Но прежде чем говорить о характеристиках провода, давайте разберемся с расшифровкой его названия, а также типами проводов ПВ1 выпускаемых в нашей стране. В дальнейшем это нам поможет технически грамотно выполнить покупку.

Расшифровка названия проводов ПВ1

Прежде всего расшифровка названия. И с этим у вас не должно быть сложностей. Вопросы может вызвать только цифра 1 в названии. Но давайте обо всем по порядку.

Расшифровка проводов ПВ 1

Итак:

• Первая буква – П. Она означает что это провод. Кроме проводов еще могут быть Ш – шнуры или К – кабели.
• Вторая буква – В. Она обозначает тип изоляции провода. В нашем случае это поливинилхлоридная изоляция. Она отличается устойчивыми физико-химическими свойствами поэтому часто применяется в качестве диэлектрика.
• Цифра «1» обозначает класс гибкости. Чем ниже эта цифра, тем большему радиуса изгиба может подвергаться провод.

Эта аббревиатура дает нам ответ и на вопрос установочным или монтажным является этот провод? Установочным называется провод, который предназначен для длительной эксплуатации в одном положении. То есть установили и забыли. А монтажный в процессе эксплуатации можно перезаводить многократно.

То есть исходя из класса гибкости ПВ1 в отличии от ПВ 3 (см. Провод ПВ 3 – характеристики и особенности) является установочным проводом. И перемещать его многократно не рекомендуется.

Номенклатура проводов ПВ1

Теперь можно обсудить и типы проводов ПВ1 выпускаемые нашей промышленностью и их особенности. В этом нам поможет ГОСТ 6323 – 79, которому должны соответствовать все провода данной марки.

Зависимость сечения провода и его массы

Прежде всего следует четко определиться, что все провода ПВ1 являются одножильными, как вы можете видеть на видео.

Это не всегда удобно для бытового применения, что является одним из основных ограничивающих факторов:

Сечение проводов может быть от 0,5 мм2 до 120 мм2. При этом в зависимости от сечения жилы изменяются ее структура и технические характеристики.

Провода ПВ 1 сечением до 10 мм2

• Так согласно ГОСТ 22483 провода сечением от 0,5 мм2 до 10 мм2 могут выполняться единой жилой. Данные провода относятся к первому классу по гибкости.
• А вот провода сечением от 16 мм2 до 35 мм2 уже должны состоять не менее чем из семи жил. За счет этого их гибкость увеличивается. Поэтому такие провода хоть и называются ПВ1, но инструкция относит их ко второму классу гибкости.

Провод ПВ1 16

Провода сечением от 50 мм2 до 95 мм2 должны быть изготовлены уже не менее чем из 19 проволок. А вот ПВ1×120 уже изготавливается не менее чем из 37 проволок. При этом согласно ГОСТа данные провода относятся уже ко второму классу гибкости.

Диаметр отдельных проволок для проводов различного сечения

Следующим важным фактором является толщина изоляции провода. Она так же зависит от сечения. Ведь вполне логично, что чем больше сечение провода, тем больше должна быть и его изоляция.

Толщина изоляции провода в зависимости от сечения

Последним критерием различия является цвет жил. Согласно ГОСТ проводов ПВ 1 цветовая расцветка может быть выбрана исходя из требований заказчика.

Окраска проводов ПВ 1

В то же время для проводов заземления существует отдельное требование. Как известно данная жила должна иметь желто-зеленую окраску (см. Цвет провода заземления). Так вот, для нее на участке провода в 15 мм должно быть не менее 70% одного цвета и 30% другого.

Основные параметры

Технические характеристики указывают на то, что провод ПВ-3 стойкий к влиянию влаги, конденсата или пара. Так как диапазон рабочих температур составляет от +60 до -70 °С, то его применяют в экстремальных условиях, прокладывают в банях и ванных комнатах.

Провод замечательно борется с плесенью и различными механическими воздействиями. Также технические характеристики устройства дают особое преимущество изделия перед другими. Например, провод ПВ-3 не горит, он просто плавится. Оболочка изоляции плавится, но не пропускает искры за пределы зоны повреждения, даже если поверхность влажная.

Провод ПВ–3 часто применяется в качестве кабеля заземления, его наружный диаметр подбирается согласно требованиям и запросам ПУЭ. Срок эксплуатации изделия – до 15 лет. Продается мотками, максимальная величина которого 100 метров.

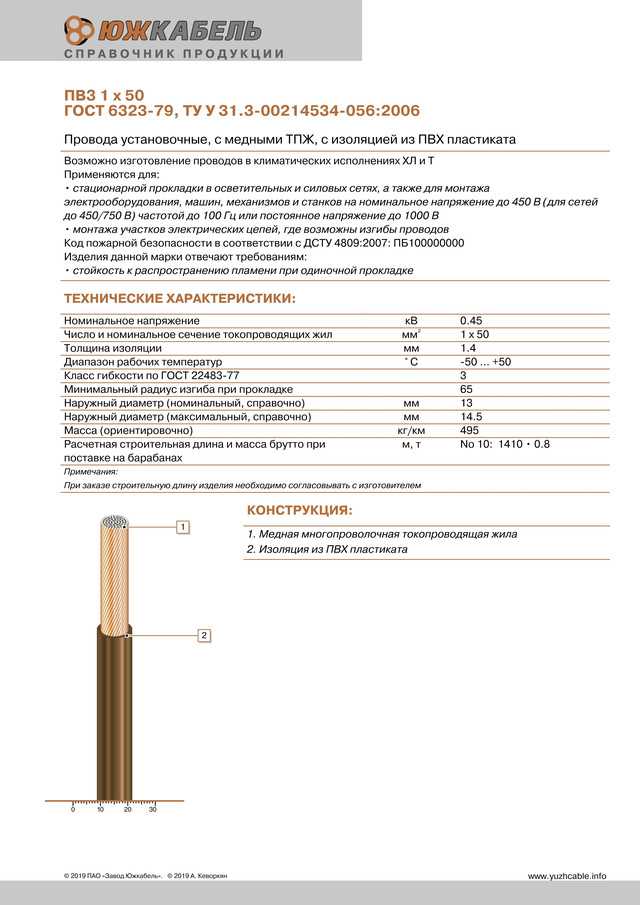

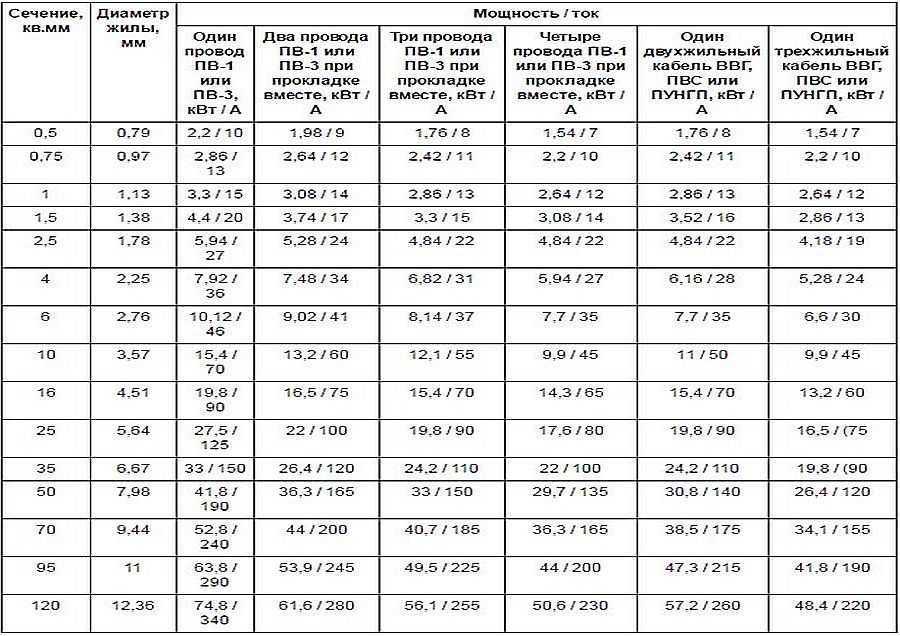

На фото ниже представляются прочие технические характеристики ПВ-3 и таблица сечений:

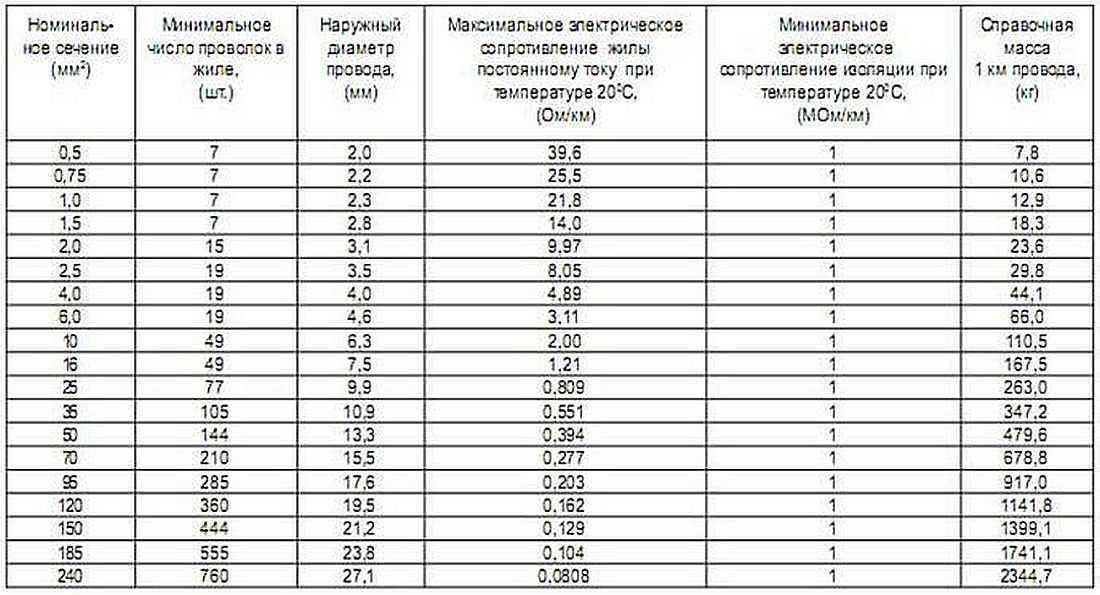

Наружный диаметр, сопротивление изоляции и масса 1 км провода:

Технические характеристики указывают, что основное отличие изделия от других марок заключается в изоляционном материале. Поливинилхлорид (ПВХ) – это достаточное прочное покрытие. Его тяжело перегрызть грызунам, да и их отпугивает специфический запах, который делается с помощью добавления специального компонента.

Кстати, основные производители провода ПВ–3 популярны по всей стране. К ним относят Московский завод Москабельмет, ООО «Межрегиональная торгово-промышленная компания», НПП «Спецкабель», ООО «ТД Альянс Кабель».

Провод ПВ-3: технические характеристики, сечения, применение
Приставка «нг», обозначает, что в случае короткого замыкания возгорание будет происходить только на одной жиле, не переходя на всю площадь сечения. К его достоинствам относятся:

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Провод ПВ-1: краткое описание, использование. Прокладывание в условиях стационарного пользования происходит в контейнерах, специальных рукавах, технических трубопроводах. Спрашивайте, я на связи!

Многожильный или одножильный

По конструкции токопроводящие жилы, используемые для сборки электрощита, есть двух типов:

• Одножильные или однопроволочные. В этих кабелях жила монолитная и состоит из одной проволоки. Эти провода после изгибания не возвращаются в первоначальное состояние, для подключения к клеммам одножильных проводников не нужны специальные наконечники, короткие перемычки требуется дополнительно фиксировать в щитке.
• Многожильные или многопроволочные. Отличаются более высокой гибкостью, из-за чего их называют «гибкие». Каждый из проводов состоит из нескольких тонких медных жил. Легко укладывается в щите, но требует фиксации пластиковыми хомутами. Для присоединения к аппаратам концы необходимо опрессовывать наконечниками НШВИ или аналогичными.

Сборку электрощита целесообразнее производить одножильными проводами типа ПВ-1 или ПВ-4. Они легко подключаются и при демонтаже автомата для его замены остаются на прежнем месте, что облегчает установку нового устройства.

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

• Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
• Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
• Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

• Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
• Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
• Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
• Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
• И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

• Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
• И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Медный кабель ПВ-1 (ПуВ) и ПВ-3 (ПуГВ)

Установочные медные кабели ПВ 1 (ПуВ) и ПВ 3 (ПуГВ) предназначены для подключения электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, для распределения и подключения устройств в щитах и шкафах, подключения и монтажа машин механизмов и станков на номинальное напряжение до 450В (для сетей до 450/750В) частотой до 400Гц или постоянном напряжении до 1000В.

Климатическое исполнение ОМ и ХЛ. Категория размещения 2 по ГОСТ 15150.

	Установочный кабель ПВ-1 (ПуВ)
Установочные кабели ПВ-3(ПуГВ)

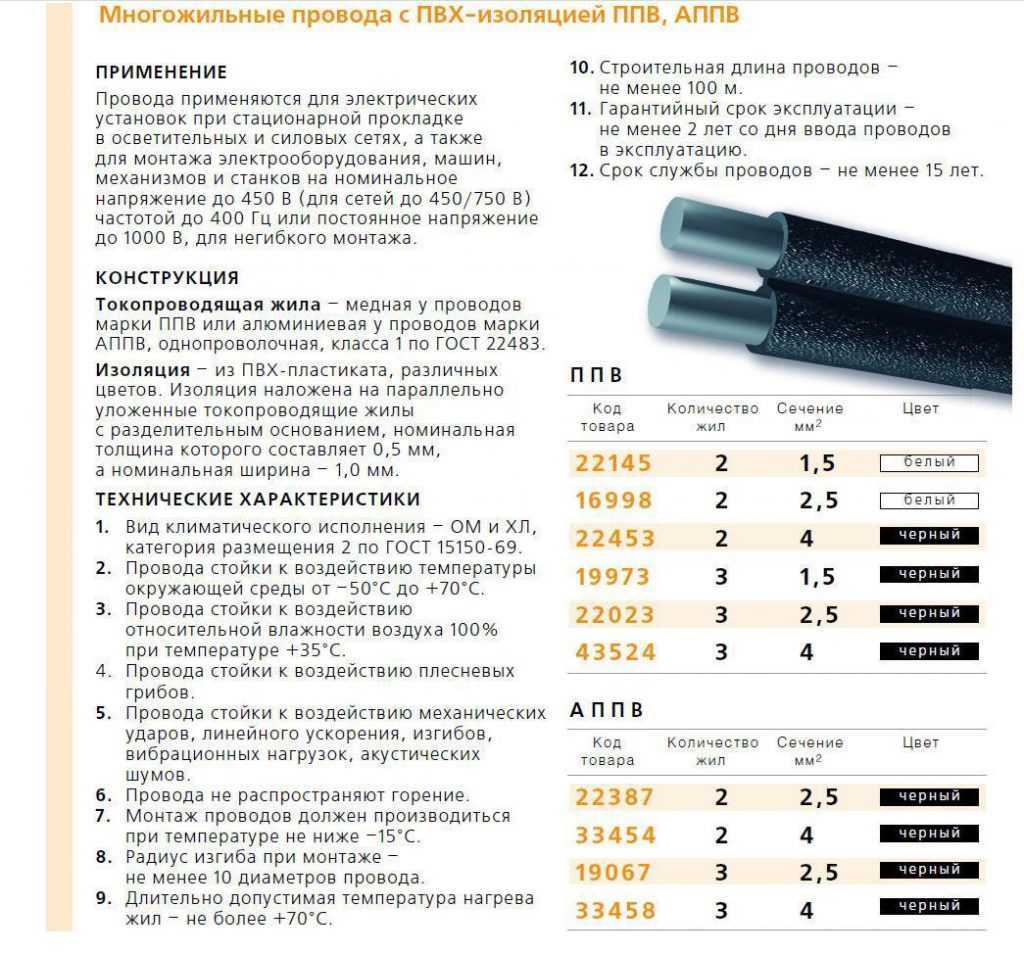

Установочные кабели ППВ

Конструкция

1. Токопроводящая жила для ПВ 1 (ПуВ), ППВ – медная проволока (однопроволочная, сплошная жила).
2. Токопроводящая жила для ПВ 3 (ПуГВ), ПВ 4 – медные проволоки (многопроволочная, гибкая).
3. Изоляция — ПВХ пластикат.

Установочный медный кабель ПВ 1 (ПуВ) имеет сплошную однопроволочную медную жилу в одинарной изоляции из ПВХ пластиката и предназначен для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для фиксированного монтажа электрических цепей и оборудования.

Установочный медный кабель ПВ 3 (ПуГВ) имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны изгибы проводов. Установочный медный кабель ПВ 4 имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны частые изгибы проводов. Установочный многожильный медный кабель ППВ имеет сплошные однопроволочные медные жилы и предназначен для негибкого фиксированного монтажа электрических цепей и оборудования.

Технические и эксплуатационные характеристики

Температура окружающей среды при эксплуатации	от +70ºС до -50ºС
Относительная влажность воздуха (при tº +35ºС)	100%
Предельно допустимая tº нагрева жил при эксплуатации	+70ºС
Минимальная tº прокладки кабеля без предварительного подогрева	— 15ºС
Минимально допустимый радиус изгиба при прокладке:	5 диам. кабеля 10 диам. кабеля
Срок службы	15 лет
Гарантийный срок эксплуатации	2 года

Провода стойки к синусоидальной вибрации, акустическому шуму, механическим ударам одиночного и многократного действия, линейному ускорению, пониженному и повышенному атмосферному давлению, плесневым грибам.

Изоляция проводов стойка к растрескиванию при температуре +1500С и деформации при температуре +700С.

Установочные кабели соответствуют требованиям ГОСТ 6323-79

Число жил, сечение, мм2	Номинальный наружный диаметр, мм	Расчетная масса, кг/км
ПВ 1(ПуВ)	ПВ 3 (ПуГВ)	ПВ 4	ПВ 1(ПуВ)	ПВ 3 (ПуГВ)	ПВ 4
0,5	2,0	2,1	2,14	8,0	8,49	8,7
0,75	2,2	2,3	2,4	10,5	11,4	11,7
1,0	2,3	2,5	2,5	13,2	13,8	14,3
1,5	2,8	3,0	3,1	19,3	20,5	20,9
2,5	3,4	3,7	3,9	30,7	34,4	34,9
4,0	3,9	4,2	4,6	45,5	49,4	50,3
6,0	4,4	4,8	5,3	65,0	72,2	71,4
10,0	5,6	6,0	—	108	113	—
16,0	7,1	7,8	—	173	179	—
25,0	8,76	9,6	—	268	278	—
35,0	9,90	11,1	—	362	383	—
50,0	11,7	13,0	—	498	526	—
70,0	13,4	15,4	—	690	730	—
95,0	15,7	18,0	—	955	1005	—

Число жил, сечение, мм2	Номинальный наружный диаметр, мм	Расчетная масса, кг/км
ППВ
2х1,5	2,8х6,6	39,8
2х2,5	3,4х7,8	62,7
2х4,0	3,9х8,8	92,3
3х1,5	2,8х10,4	60,1
3х2,5	3,4х12,2	94,3
3х4,0	3,9х13,7	139

Термостойкий провод ПРКС

Расписание вебинаров IEK GROUP на июнь

Высококонтрастная фторопластовая изоляция

обновил сертификат

Термостойкий провод ПРКС — провод, медный с изоляцией и оболочкой из кремний-органической резины соединительный), применяемый для внутреннего монтажа электропроводки бань, саун, подключения различных нагревательных установок, электропечей, термошкафов, сушилок, электрогрилей и др. устройств подверженных воздействию повышенных температур.

В сравнении с кабелями, проводами в ПВХ и резиновой изоляции, рабочая температура которых составляет до +70°С, провод ПРКС работает в пределах допустимых температур от -50 до +180°С, и относительной влажности до 98%. Провод ПРКС имеет изоляцию и оболочку из кремнийорганической резины, не содержащей галогены, не распространяет горение, имеет низкое дымо- газовыделение, экологически безопасен, что позволяет его использовать в пищевой, медицинской, косметической и многих других отраслях промышленности, в помещениях с повышенной влажностью и температурой, особо опасных помещениях. Разнообразие сечений ПРКС позволяет использовать его для подключения устройств мощностью до 30 кВт.

Провод выпускается сечением от 0,75 до 10 мм.кв., с числом жил от двух до пяти с расцветкой изоляции.

ПРКС имеет третий класс гибкости жилы, с радиусом изгиба 4 диаметра кабеля, в условиях пониженных температур не теряет своей пластичности, обеспечивая удобство монтажа.

По предварительным заявкам возможно исполнение ПРКС различного класса гибкости жилы, в маслобензостойком исполнении с температурой до +250°С В условиях критической эксплуатации, когда температура и влажность окружающей среды может многократно изменяться в короткий промежуток времени, изоляция и оболочка провода не подвержена старению, не теряет электромеханических свойств. При соблюдении условий эксплуатации срок службы провода составляет не менее 25 лет.

Провод уже сейчас нашел широкое применение при монтаже электрооборудования на цементных заводах, при монтаже сушилок и электроплит, в саунах. .

Таблица 1: номинальный диаметр/масса провода

Кол-во жил сечение	0,75	1	1,5	2,5	4	6	10
2	6,6/50,7	7,0/59,8	7,6/74,8	9,8/107,5	11,2/155,8	13,2/213,8	15,8/320
3	7,0/60,1	7,4/71,6	8,1/92,9	10,0/139,1	12,0/196,8	14,2/272,6	17,0/406
4	7,6/72,1	8,0/87,7	8,8/119	11,0/173,6	13,1/246,6	15,6/343,9	18,7/568,7
5	8/94	9/110	9,6/140,4	12,1/206,1	14,5/293,7	17,2/411,4	20,8/616,7

Таблица 2: выбора сечения жил провода ПРКС

сечение	0.75	1	1.5	2.5	4	6	10
Мощность, кВт 220В	3,3	3,7	5	6,6	9	11	17
Мощность, кВт 380В	—	6,4	8,7	11	15	19	30

В случае, если Вы не нашли информации по интересующей Вас продукции, обращайтесь на форум и Вы непременно получите ответ на поставленный вопрос. Либо воспользуйтесь формой для обращения к администрации портала.

Для справки: Раздел «Справочник» на сайте RusCable.Ru предназначен исключительно для ознакомительных целей. Справочник составлен путём выборки данных из открытых источников, а также благодаря информации, поступающей от заводов-изготовителей кабельной продукции. Раздел постоянно наполняется новыми данными, а также совершенствуется для удобства в использовании.

Список использованной литературы:

Электрические кабели, провода и шнуры. Справочник. 5-е издание, переработанное и дополненное. Авторы: Н.И.Белоруссов, А.Е.Саакян, А.И.Яковлева. Под редакцией Н.И.Белоруссова. (М.: Энергоатомиздат, 1987, 1988)

«Кабели оптические. Заводы-изготовители. Общие сведения. Конструкции, оборудование, техническая документация, сертификаты» Авторы: Ларин Юрий Тимофеевич, Ильин Анатолий Александрович, Нестерко Виктория Александровна Год издания 2007. Издательство ООО «Престиж».

Справочник «Кабели, провода и шнуры». Издательство ВНИИКП в семи томах 2002 год.

Кабели, провода и материалы для кабельной индустрии: Технический справочник. Сост. и редактирование: Кузенев В.Ю., Крехова О.В. М.: Издательство «Нефть и газ», 1999

Монтаж и ремонт кабельных линий. Справочник электромонтажника Под редакцией А.Д. Смирнова, Б.А. Соколова, А.Н. Трифонова 2-е издание, переработанное и дополненное, Москва, Энергоатомиздат, 1990

Механические и электрические параметры провода ПВ3

Теперь можно рассмотреть основные технические характеристики провода ПВ3. Их можно разделить на механические и электрические. И рассматривать их следует отдельно.

Механические характеристики провода ПВ3

К механическим характеристикам провода мы относим не только его физико-химические свойства, но и долговечность, условия эксплуатации, а также стойкость к агрессивным средам.

Итак:

Одной из основных механических характеристик любого провода является возможность его изгибания. Тем более это актуально для ПВ3, который является гибким проводом. Допустимый угол изгиба напрямую зависит от диаметра провода, поэтому везде он указывается именно исходя из этого параметра.

Стенд для испытания провода на изгиб при низких температурах

Для провода ПВ3 допустимый радиус изгиба составляет не менее десяти его наружных диаметров. Проверяется этот параметр во время приемки в эксплуатацию и периодически во время эксплуатации.

Следующим важным параметром является диапазон рабочих температур провода. Для ПВ3 он составляет — 50⁰С — +70⁰С

При этом важно отметить, что монтаж провода можно осуществлять только в пределах температур -15⁰С — +35⁰С. Так же достаточно актуальным параметром является не горючесть кабеля

При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам

При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам

Так же достаточно актуальным параметром является не горючесть кабеля. При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам

Понятное дело, что цена на такой провод выше.

Срок эксплуатации такого провода составляет 15 лет. При этом если провод не контактирует с агрессивными средами и не имеет контакта с наружной средой, то срок его эксплуатации может быть увеличен.

Электрические характеристики провода ПВ3

Но так как наш провод является в первую очередь проводником электрического тока, то конечно электрические параметры для него очень важны

И при выборе провода их никак нельзя обделять своим вниманием

Итак:

Одним из основных электрических параметров любого провода является его сопротивление. Как известно этот параметр зависит от сечения провода и от его температуры. Поэтому все измерения, которые вы вполне способны выполнить своими руками нужно привести к температуре в 20⁰С.

Приводить измеренные результаты к данной температуре необходимо потому, что именно для этой температуры ГОСТ устанавливает свои требования по сопротивлению провода. Данные значения приведены для провода длиной в 1 км и представлены на фото ниже.

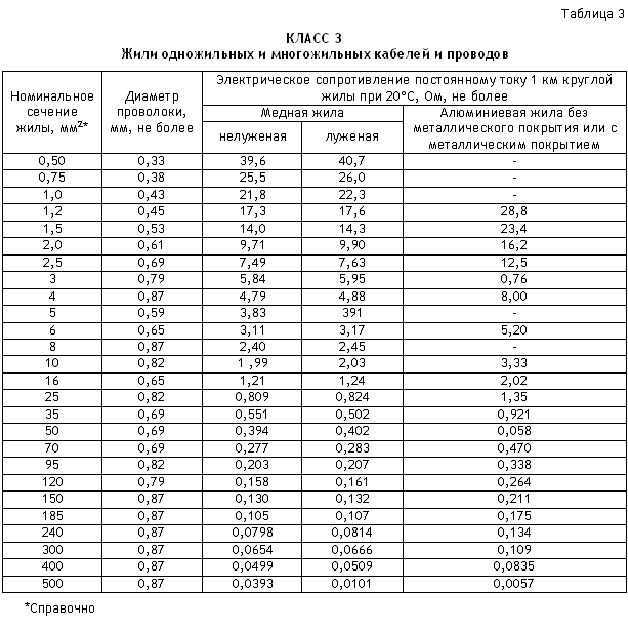

Максимально допустимые сопротивления провода ПВ3

Еще одной важной электрической характеристикой является сопротивление изоляции провода. Она должна длительно выдерживать рабочее напряжение. Для этого изоляцию подвергают высоковольтным испытаниям

Для этого изоляцию подвергают высоковольтным испытаниям

Для этого изоляцию подвергают высоковольтным испытаниям.

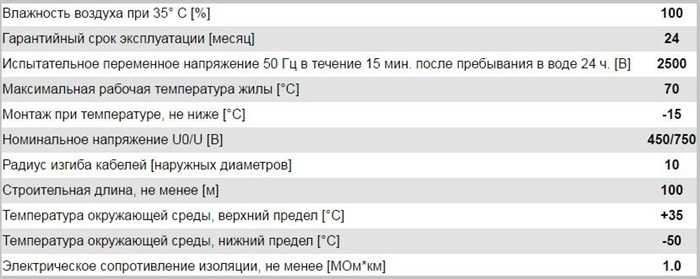

Основные характеристики провода ПВ3

Испытания проходят согласно ГОСТ 23286. Провод помещают в ванну с водой и оставляют там на сутки. После этого на его жилы подают испытательное напряжение в 2500В. Оно подается в течении трех часов после чего провод считается выдержавшим испытание.

Кабель ПВ 1

Шнур ПВ 1, в обиходе, имеет два названия: провод для передачи трехфазного тока и установочный кабель.

Сконструирован шнур ПВ 1 следующим образом: единичная жила, состоящая из нескольких мягких проволок меди, скручена в пучок. Вокруг этой конструкции разместилась однослойная изоляция из поливинилхлоридного пластиката. У качественного кабеля изоляция должна спокойно отделяться от медных проволок. Если ПВ 1 хранился недолжным образом или хранился дольше положенного срока, отделение изоляции будет проходить с трудом.

Кабельные жилы проходят классификацию по ГОСТ 22483 и подразделяются на классы:

• 1 класс – сечение от 0,5 до 10 кв. мм;
• 2 класс – сечение от 16 до 95 кв. мм.

Номенклатура сечений жил кабеля равняется: 0.5, 0.75, 1, 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95 и 120 кв. миллиметров.

Число жил и номинальное сечение, кв.мм	Максимальный наружный диаметр, мм	Масса 1 км кабеля, кг
0,5	2,40	8
0,75	2,60	10
1,0	2,80	13
1,5	3,30	19
2,0		26,2
2,5	3,90	30
3,0		37,7
4,0	4,40	45
5,0		54,8
6,0	4,90	65
8,0		80,2
10	6,40	107
16	8,00	172
25	9,80	260
35	11,00	362
50	13,00	511
70	15,00	691
95	17,00	956
120	17,5	1060

Цвет изоляционной оболочки шнура ПВ 1 напрямую зависит от размера сечения медной жилы. Так, для сечения от 0.5 до 6 кв. мм. используется желто-зеленая изоляция.

Для сечения медной жилы от 6 до 120 кв. мм. используется довольно разнообразное количество цветов: белый, серый, черный и другие. Всего цветовая палитра изоляции насчитывает 11 цветов.

Кабель, с помощью которого заземляют оборудование, всегда будет зелено-желтого цвета.

Сфера применения

Большой популярностью кабель ПВ 1 пользуется в электромонтажной сфере. От медной жилы такого кабеля зависит, где и для чего его применят. Часто провод используют для установки промышленного оборудования и электрических аппаратов, а также он нашел применение в прокладке электросветовых и осветительных сетей.

Такая продукция подходит для механизмов и станков, достигающих переменного напряжения тока не более 450 Вольт и при частоте не выше 400 Герц. Постоянное напряжение может достигать 1000 Вольт.

ПВ 1 устойчиво переносит механические воздействия, влияние линейного ускорения, вибрационные нагрузки, акустические шумы и не плесневеет. Такой кабель имеет самозатухающуюся изоляцию, что обезопасит пользователя от пожара.

Технические параметры

Провод ПВ 1 обладает следующими свойствами:

Оптимальная температура, при работе со шнуром, составляет 20 градусов по Цельсию. При такой температуре его удельное электрическое сопротивление должно быть не более 0,01724 Ом·мм2/м. Электрическое сопротивление его изоляции должно держатся в следующих диапазонах:

• после полного изготовления во время перевозки – не менее 1000 кОм/км;
• во время использования и хранения — не менее 10 кОм/км.

Для удобства в работе, ПВ 1 выпускается крепким и стойким. Он способен выдерживать удар при максимальном ускорении в 1500 m/c2 от 1 до 5 миллисекунд.

Условия прокладки

Кабель нашел весьма обширное применение в промышленной сфере жизни. Он используется для следующих работ:

• строительства особых конструкций в пустотных каналах, трубах, а также монтажных коробах;
• применяется в распределительных щитах и электрических шкафах. Также используется в пультах для управления механизмами и аппаратами;
• эксплуатируется для монтажа осветительного оборудования и для строительства каналов и металлических труб.

Кабель можно прокладывать при температуре выше 15 градусов по Цельсию. Если она ниже, то кабель можно нагреть. Радиус изгиба кабеля составляет 10 наружных диаметров.

Условия эксплуатации

При работе с кабелем следует принимать во внимание следующие факторы:

• температура в помещении или в окружении не должна быть ниже 50 градусов по Цельсию;
• температура, используемая для разогрева жилы, не должна превышать 70 градусов.

Шнур ПВ 1, при оптимальных условиях, может прослужить более 15 лет. Гарантия на него распространяется в течение года, начиная со дня поставки. Длина кабеля — не менее 100 метров. В особых случаях производитель готов пойти на уступки и предложить меньшую длину провода.

Технические характеристики

Все характеристики ПВ3 условно можно подразделить на механические, термические и электрические, которые определяют его возможность полноценно решать поставленные задачи. Рассмотрите их все:

• Допустимый радиус изгиба провода – определяет, на какую величину, в зависимости от параметров марки можно изгибать данный проводник. Данный параметр проверяется сразу после изготовления и вносится в паспорт изделия. Для ПВ3 соблюдается соотношение радиуса при прокладке не менее 5 диаметров наружной части самого провода. Рис. 4: радиус изгиба
• Допустимое механическое удлинение изоляции – характеризует возможность поливинилхлоридного слоя к изменению своих геометрических параметров, но не менее чем на 50% от существующей длины. Чтобы провод можно было легко изгибать в заданном диапазоне.
• Температура эксплуатации – допустимый предел температур, при котором допускается нормальная работа провода без потери ним заявленных параметров. Применительно к этой марке номинальные границы составляют от – 50°С до +70°С.
• Кратковременный перегрев – допускается воздействие в аварийной ситуации или при перегрузке системы до 150°С. При этом изоляция сохраняет диэлектрические и механические параметры.
• Устойчивость изоляционного слоя к единичным ударам, акустическим и вибрационным воздействиям. Из-за узкой специализации, для рядового потребителя такие характеристики ПВ3 не актуальны, они важны для линий связи и специфического оборудования.
• Электрическое сопротивление изоляции – испытывается на этапе изготовления путем погружения провода в воду и последующей подачи напряжения в 2,5 кВ в течении 5 минут.
• Проводимость жилы – определяется сопротивлением медного проводника, данная величина нормируется для каждой марки отдельно и может варьироваться в зависимости от температуры провода.

Таблица: зависимость параметров ПВ-3 от числа проволок и их сечения.

Номинальное сечение (мм2)	Минимальное число проволок в жиле (шт)	Наружный диаметр провода (мм)	Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20°С. (МОм/км)
0,5	7	2,0	39,6
0,75	7	2,2	25,5
1,0	7	2,3	21,8
1,5	7	2,8	14,0
2,0	15	3,1	9,97
2,5	19	3,5	8,05
4,0	19	4	4,89
6,0	19	4,6	3,11
10	49	6,3	2,0
16	49	7,5	1,21
25	77	9,9	0,809
35	105	10,9	0,551
50	144	13,3	0,394
70	210	15,5	0,277
95	285	17,6	0,203
120	360	19,5	0,162
150	444	21,2	0,129
185	555	23,8	0,104
240	760	27,1	0,0808

Следует отметить, что несмотря на нижний предел рабочих температур в – 50°С, прокладывать провод разрешается в условиях не ниже – 15°С, так как изоляция становится хрупкой и при изгибах ее легко повредить. Если у вас возникла необходимость прокладки ПВ3 в холодном климате ниже – 15°С, его нужно дополнительно подогреть.
