Делаем стойку для дрели по чертежам своими руками

Стойка оборудования

Стойку, где будут расположены направляющие для дрели, можно также сделать из металлической или деревянной плиты. Кроме направляющих для перемещения дрели в вертикальной плоскости, на стойке смонтирован зажим, при помощи которого инструмент на ней фиксируется. Порядок сборки стойки можно посмотреть на обучающем видео, при этом необходимо придерживаться следующей последовательности действий:

• на подставке-станине фиксируют подпорку;
• на основании при помощи винтовых соединений закрепляют стойку станка, которую затем соединяют с подпоркой;
• на стойке фиксируют направляющие, в качестве которых можно использовать телескопические мебельные устройства;
• на подвижной части направляющих монтируют каретку, где размещают крепление для фиксации дрели.

Для стойки можно подобрать подходящие профильные трубы

Подбирая направляющие для своего самодельного станка, следует обращать внимание на то, чтобы в них не было поперечного люфта. Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах

Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах

Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах.

С закреплением дрели при помощи хомутов. Используемые в данной конструктивной схеме хомуты продеваются в отверстия, предварительно просверленные в каретке. Зажим дрели и ее надежная фиксация на каретке обеспечивается за счет затяжки хомутов.

Стойка из стальных труб

Для крепления дрели используется специальная колодка. Такая колодка представляет собой кронштейн, где закрепляется дрель. Изготавливается кронштейн из деревянной плиты, которая крепится к каретке под углом 90 градусов, для чего используются металлические уголки. Для фиксации дрели в колодке высверливается отверстие, диаметр которого на 0,5 мм меньше диаметра самого инструмента, и делается прорезь, позволяющая вставить инструмент в посадочное отверстие.

Отверстие в колодке на станок, предназначенное для установки дрели, выполняется по следующему алгоритму:

• на поверхности колодки чертят круг, диаметр которого соответствует диаметру устанавливаемой дрели;
• во внутренней части окружности, стараясь придерживаться линии, которая ее ограничивает, высверливают ряд отверстий небольшого диаметра;
• перегородки, которые образовались между просверленными отверстиями, прорезают при помощи ножовки или любого другого инструмента;
• используя напильник или надфиль с полукруглой формой рабочей поверхности, края полученного отверстия под дрель обрабатывают, делая их ровными.

Деревянная стойка с кареткой на мебельных направляющих

Устройство сверлилки

Фантазия непременное условие любого творческого успеха, но в машиностроении она бесполезна без точных расчетов и сверки с проверенными опытом решениями. История станкостроения насчитывает тысячелетия – лучковые токарные и сверлильные станки с ножным приводом использовались уже в конце каменного века. По теме этой статьи проверенный образец – настольный вертикально-сверлильный станок промышленного образца. По нему и будем сверяться, выбирая и решая, как лучше сделать сверлильный станок собственноручно: в эксплуатации находятся единичные экземпляры сверлилок, которым перевалило за 100, и точность они до сих пор держат.

Устройство настольного вертикально-сверлильного станка показано на рис.:

Устройство настольного вертикально-сверлильного станка

Его основные модули станина, колонна, консоль и стол для детали. Составные части основных узлов слегка выделены цветом, а их компоненты цветами поярче. Простейший стол (не считая деревянного чурбака) – тиски. Стол поворотно-сдвижной позволяет кроме сверловки производить также некоторые фрезеровочные операции. Станина как правило наглухо крепится к верстаку или др. надежной опоре.

Винтовой зажим – фиксатор консоли сверлильного мини-станка

В работе консоль при помощи подъемно-поворотного механизма ползуна устанавливают в требуемом положении сообразно размерам и конфигурации обрабатываемой детали, и фиксируют. Подача шпинделя на рабочий ход осуществляется отдельным механизмом подачи. В любительских и промышленных для домашнего пользования конструкциях подъемно-поворотный механизм это чаще всего рука оператора, а фиксатор – винтовой зажим ползуна, см. рис. справа; по ТБ то и другое допустимо. Но что непременно должно быть в конструкции сверлильного станка по требованиям тех же ПБ, так это отбойное устройств или просто отбойник: если бросить рукоять подачи, шпиндель или каретка вместе с ним должны автоматически отскочить вверх до упора. В домашних сверлилках отбойник чаще всего пружина, установленная в подходящем месте, см. далее.

Особенности

Многофункциональная подставка для дрели, позволяющая выполнять различные работы, как правило, состоит из определенных компонентов. Во-первых, необходима несущая станина – именно на ней будут фиксироваться все элементы. Во-вторых, должна быть стойка – направляющая для дрели, используемая для ее фиксации. Данный элемент позволяет перемещать саму дрель при помощи ручки и иных элементов. В-третьих, важна вышеуказанная ручка, координирующая вертикальное движение сверлильной части. Наконец, существуют еще и дополнительные узлы, с созданием которых станок оказывается еще более функциональным.

Например, при выполнении только вертикального сверления, достаточно листа со сторонами по 500 миллиметров. В том случае, когда ожидаются гораздо более сложные операции, длину стоит увеличить до 1000 миллиметров, а ширину оставить такой же. На станине вертикально размещается стойка, которая фиксируется специальной подпоркой. Обычно между собой эти две части стыкуются винтовыми соединениями.

Виды

Все представленные на рынке приспособления для сверления отличаются друг от друга, в первую очередь, конструктивными особенностями и функционалом. Помимо этого, они могут комплектоваться различным оборудованием, в перечень которого входят, например, тиски и пылесборники. Дополнительные элементы позволяют максимально упростить эксплуатацию инструментов.

По принципу использования можно выделить две категории устройств.

• Стационарные стойки, превращающие обычные дрель, перфоратор или шуруповерт в компактный аналог станка. Эти изделия за счет своего веса и жесткой конструкции обеспечивают высокую точность выполнения всех операций. К главным минусам относят отсутствие мобильности и высокую стоимость.
• Мобильные сверлильные приставки или направляющие, представляющие собой устройства, обеспечивающие приемлемую точность сверления при минимальных размерах.

Еще одним важным критерием является функциональность рассматриваемых приспособлений.

• Стойки для вертикального сверления, являющиеся универсальными держателями и характеризующиеся максимальной устойчивостью. Они часто становятся незаменимым элементом мини-мастерских и помощниками домашних мастеров.
• Поворотные устройства, представляющие собой более сложное и функциональное оборудование. Помимо перемещения кронштейна с закрепленным сверлильным инструментом в вертикальной плоскости для установки требуемого расстояния от обрабатываемого материала до рабочего хода сверла, такие стойки позволяют устанавливать угол сверления. В итоге оборудование может использоваться также в качестве фрезерного или полировального.

Не менее важную роль играют особенности крепления самой стойки. Как показывает практика и свидетельствуют отзывы, максимально надежным вариантом являются магнитные модели. Большинство профессиональных приспособлений имеет именно такой способ крепления. Максимальная устойчивость в данном случае обеспечивается мощным электромагнитным полем. Магнитные стойки для сверления могут быть надежно зафиксированы в вертикальной, горизонтальной и наклонной плоскостях. Это позволяет выполнять работы в сложных эксплуатационных условиях. Как правило, подобное оборудование имеет ряд дополнительных опций. Например, включение инструмента невозможно, если от магнита не исходят импульсы.

Сборка стойки для дрели

Выбрав желаемый чертеж и подготовив необходимые материалы, приступают к работе. Простейший станок состоит из 4 основных элементов, среди которых:

1. Станина. Она обеспечивает устойчивость всей конструкции.
2. Стойка. Состоит из вертикальной направляющей и подвижной каретки с дрелью.
3. Ручка. Этот элемент обеспечивает плавное перемещение каретки. Ее наличие необязательно, но сильно упрощает сверление.
4. Дополнительные элементы. Части конструкции, увеличивающие функциональность станка. Например, возвратный механизм или крепления, задающие угол сверления.

Станина

Основание является важной частью конструкции, так как обеспечивает устойчивость стойки во время работы. Для изготовления используют пластину из металла толщиной более 10 мм или деревянный лист на 20 мм. Толщина может изменяться в зависимости от нагрузки или используемых материалов

Чем выше вес стойки, тем прочнее делают основание

Толщина может изменяться в зависимости от нагрузки или используемых материалов. Чем выше вес стойки, тем прочнее делают основание.

Минимальные размеры для станков:

• 50х50 см – для простого вертикального сверления;
• 100х50 см – для станков с многофункциональным использованием дрели.

Обратите внимание! Стойку делают из подручных материалов. Главное условие – основание должно быть прочным и выдерживать вес конструкции с инструментами.

Стойка

Главный элемент станка, позволяющий плавно перемещать дрель в вертикальной плоскости. Движение каретки обеспечивают мебельные направляющие. Саму каретку выносят перед стойкой или устанавливают между двумя параллельными брусками. Во втором случае минимизируется вероятность люфта, повышает прочность.

Пошаговая инструкция, как сделать стойку с кареткой посередине:

1. Для изготовления каретки берут деревянный брусок 300х90х45 мм, прикручивают по краям мебельные направляющие.
2. Вертикальные стойки делают из двух брусков высотой 600 мм, шириной 90 мм, толщиной 45 мм. Вторую часть мебельных направляющих устанавливают по верху. Противоположный брусок собирают зеркально.
3. Подвижные элементы собирают вместе, проверяют плавность работы. Вертикальные несущие бруски соединяют между собой куском дерева. Это повысит прочность и устранит люфт.
4. Конструкцию укладывают на бок, прикручивают станину. Чтобы стойка была прочнее, в задней части ставят подпорку, прочно фиксирующую части станка. Проверяют, чтобы все углы были прямыми.
5. Держатель для дрели делают из дерева 200х90х20 мм и пластиковой ручки для инструмента. С одного края вырезают отверстие по диаметру держателя и прикручивают его. Таким способом дрель будет надежно зафиксирована.
6. Держатель для дрели прикручивают саморезами к нижней части каретки. Чтобы соединения в процессе работы не разболтались, между деталями устанавливают соединительный брус.
7. Для удобства работы мастер может поставить полочку. В бруске 50х50 мм и деревянной планке просверливают сквозное отверстие по толщине резьбовой шпильки. В отверстие ставят мебельную футорку. Основание полки прикручивают к бруску, пропускают шпильку и закручивают гайкой. С противоположной стороны станка шпильку пропускают в отверстие в планке и фиксируют гайкой-барашком с плоской шайбой.
8. Для удобства использования в задней части станка устанавливают пружинный возвратный механизм. В верхнюю часть стойки и держатель вкручивают крюк с резьбой, натягивают пружину.

Обратите внимание! Минимальной комплектации достаточно для использования станка. Мастер устанавливает дрель сверлом вниз, закрепляет на ручке. Инструмент запускают и просверливают необходимое отверстие

Инструмент запускают и просверливают необходимое отверстие.

На видео показан процесс сборки станка:

Рукоять

Чтобы использование стойки было удобным и приносило удовольствие, станок дополняют ручкой. Рычаг помогает опускать каретку, прилагая минимум усилий. В результате обеспечивается предельная точность сверления.

1. Для создания ручки берут 2 бруска из дерева 450х30х15 мм и 204х30х15 соответственно, проделывают отверстия согласно схеме.
2. На вертикальной направляющей отмеряют 270 мм от верха и просверливают сквозное отверстие. Длинный брусок и направляющую соединяют болтом М6х80, разделяя гайками М6. Болт фиксируют двойной гайкой.
3. Короткую деталь соединяют болтами с рычагом и держателем для дрели.

Обратите внимание! Чтобы упростить соединение и сделать движение плавным, устанавливают крепления на подшипниках.

После завершения сборки деревянные элементы обрабатывают наждачной бумагой. Устраняют все заусеницы, сглаживают травмоопасные углы.

Стойка для дрели своими руками – особенности конструкции

Выше мы уже отмечали, что здесь есть достаточно большое количество разных вариантов. Давайте рассмотрим более детально одну из самых простых конструкций. Такая сверлильная стойка состоит из 3-х основных элементов. Это, в частности:

• станина;
• вертикальная стойка;
• механизм перемещения – ручка и пружины.

У каждого из них есть свое предназначение. Станину можно назвать основным элементом конструкции. Изготовить ее можно из разных материалов – дерева или металла. В данном случае выбор нужно делать исходя из того, для чего вам вообще нужна стойка. Если только для сверлильных работ, то подойдет и дерево. Для мощной дрели или многофункциональной конструкции лучше взять металл. Станину лучше делать квадратной. Рекомендуемые размеры – 50 на 50 или 60 на 60 сантиметров для металла и дерева соответственно. Толщина станины также зависит от материала. В частности, деревянную желательно делать не тоньше 3-х сантиметров, для металлической хватит и 2-х.

К станине нужно будет прикрепить основную стойку с подпорками. Этот элемент конструкции также может быть изготовлен из дерева или металла. Длина стойки зависит от габаритов дрели, которую планируется туда установить, рекомендуемая ширина – 25 сантиметров, толщина – 3,5 либо 2 сантиметра (дерево/металл). Теперь нам нужно соединить элементы друг с другом. В первую очередь на станине следует закрепить подпорку. Далее нам нужно установить подпорку. Лучше всего прикрепить ее и к станине, и к подпорке – такая конструкция будет более надежной. После этого можно переходить к установке направляющих. Наиболее оптимальный вариант здесь – купить эти узлы в мебельном магазине.

На следующем этапе нам необходимо прикрепить к направляющим каретку (деревянную или металлическую), на которой, собственно, и будет закреплена дрель. Здесь нужно делать все очень аккуратно. Не забудьте проверить направляющие – они не должны иметь люфта. Длина каретки – не менее 50 сантиметров. Впрочем, этот параметр тоже зависит от габаритов дрели. Поэтому определяться здесь нужно будет самостоятельно.

Дрель можно прикрепить к каретке с помощью колодки или хомутов. В первом случае берется плита с предварительно проделанным отверстием для инструмента. Кроме того, здесь понадобится еще и специальный держатель, которым будет фиксироваться дрель. Плита крепится к каретке перпендикулярно и фиксируется с помощью металлических уголков. Хомуты – это более простой вариант, хотя и менее надежный. Для того чтобы дрель не сорвалась с основания при биениях сверла, они должны быть изготовлены из качественного металла. Крепление осуществляется очень просто. Опоясываем хомутами инструмент и закрепляем на предварительно проделанных в доске отверстиях.

Следующий элемент нашей стойки – механизм перемещения. Он состоит из двух частей – ручки и пружины. Есть несколько вариантов изготовления механизма перемещения. Первый – закрепить возвратный механизм прямо возле ручки. Второй – установить 2 пружины в пазах каретки. Оба они достаточно практичны и надежны, поэтому здесь сложно сказать, какой из вариантов лучше выбрать. Мы опишем лишь их конструктивные особенности, а вы уже решайте сами.

Второй вариант механизма перемещения тоже довольно простой. Здесь нам нужно закрепить под прямым углом к каретке боковые пластины и штифт. Далее устанавливаем в пазы направляющих пружины. Такой механизм будет работать по следующему принципу. Нажимая на рычаг, мы сможем опустить каретку с дрелью вниз. Соответственно, пружины сомкнуться. Для того чтобы вернуть инструмент в прежнее положение, нужно, как и в первом варианте, только лишь ослабить усилие

Обратите внимание, что конструкция должна быть надежной. При небрежной сборке пружины могут попросту выпасть со своих мест. Чтобы не допустить такой неприятной ситуации, закрепите их с помощью металлических угольников

Чтобы не допустить такой неприятной ситуации, закрепите их с помощью металлических угольников.

Как выбрать материал?

Выбор материала для стойки определяется в зависимости от дальнейших функций получившегося станка. Если с ее помощью планируется только сверлить, то собирать конструкцию разрешается из обычных древесных брусочков. Если же подставка должна получиться более мобильной и функциональной, то стоит некоторые детальки выполнить из стали. Станина для дрели традиционно делается либо из деревянного листка с толщиной, превышающей двадцать миллиметров, либо же из металлической пластины толщиной не менее десяти миллиметров. Конкретный выбор материала и его толщина должны зависеть от мощности используемой дрели. Помимо этого, ее можно укрепить дополнительным слоем из фанеры требуемого размера – так поверхность получится идеально ровной и более удобной для эксплуатации.

Стойка, на которой разместится сама дрель, также делается либо из металлической, либо деревянной плиты. Помимо направляющих на ней должен быть создан зажим для фиксации сверлящего инструмента. Каретка опять же может быть реализована из дерева или металла.

Такая система, как правило, оборудована и подходящей станиной, и стойкой, и даже механизмом управления, оборудованным ручкой. Дрель в этом случае будет перемещаться при помощи рукоятки фотоувеличителя, которую следует проворачивать. Перед эксплуатацией достаточно будет лишь убрать бачок с лампочкой и линзами и установить на освободившееся место хомутик для дрелей.

Кроме того, создать станок удастся и из рулевой рейки. В этом случае деталь берется чаще всего у машин отечественного автопрома, например, ВАЗ, Таврии или Москвича, и выполняет роль стойки и подъемного механизма. Основание нужно будет сделать самостоятельно. Плюсами конструкции ручной работы называют малую цену и доступность материалов, которые можно закупить на предприятиях или даже найти самостоятельно среди отходов – детали, бывшие ранее в употреблении, проблемой не являются. Среди минусов такого специфического станка называют его непрезентабельный внешний вид, а также не слишком выдающуюся точность.

Кстати говоря, для изготовления самодельного станка действует одно важное правило: чем мощнее дрель, которую подразумевается использовать, тем прочнее должна быть вся вспомогательная конструкция. В той ситуации, когда подставка делается из древесины, следует понимать, что материал этот довольно слабый, способный портиться при изменении влажности в помещении, а также часто подвергающийся появлению люфта

Как сделать простую сверлильную стойку для электродрели

Первый вариант самодельной конструкции, несмотря на свою простоту, сочетает в себе сразу несколько плюсов: низкая себестоимость и функциональность.

Затраты на реализацию этой задумки минимальные. В любом случае такая самоделка обойдется дешевле покупки самой примитивной заводской модели.

Идея изготовления стойки под дрель своими руками принадлежит автору YouTube канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.

Размер станины сверлильной стойки — 300х300 мм (однако можно сделать основание больше, если в этом есть такая необходимость).

Высота вертикальной стойки — 500 мм (опять же, можно изменить в большую или меньшую сторону, если надо).

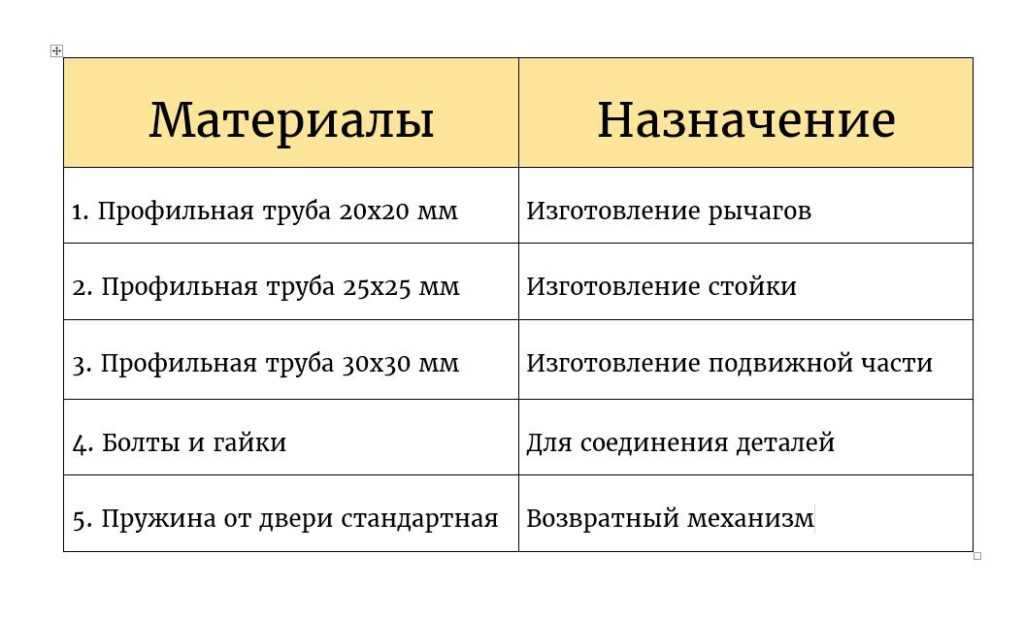

Подвижная Т-образная часть, к которой крепится электродрель, состоит из двух деталей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).

Дополнительно используются крепежные элементы в виде болтов и гаек разного размера: М10 — для соединения деталей, М8 — для крепления дверной пружины (возвратного механизма).

Приступаем к изготовлению стойки для дрели своими руками.

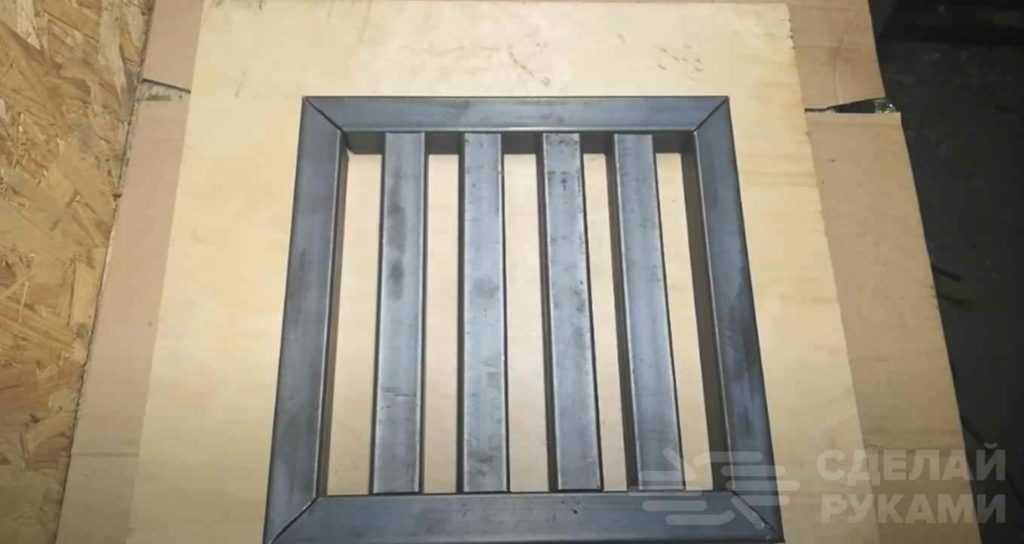

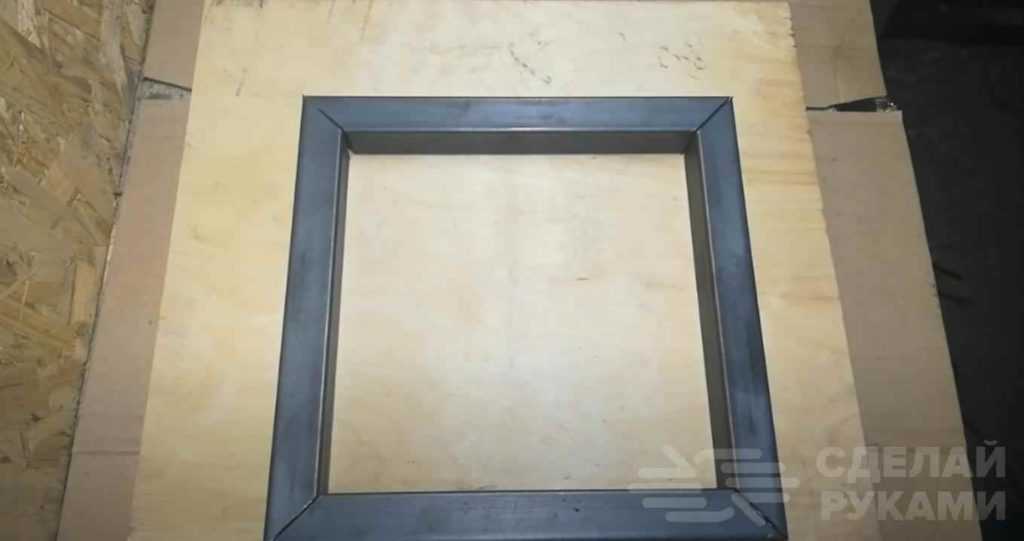

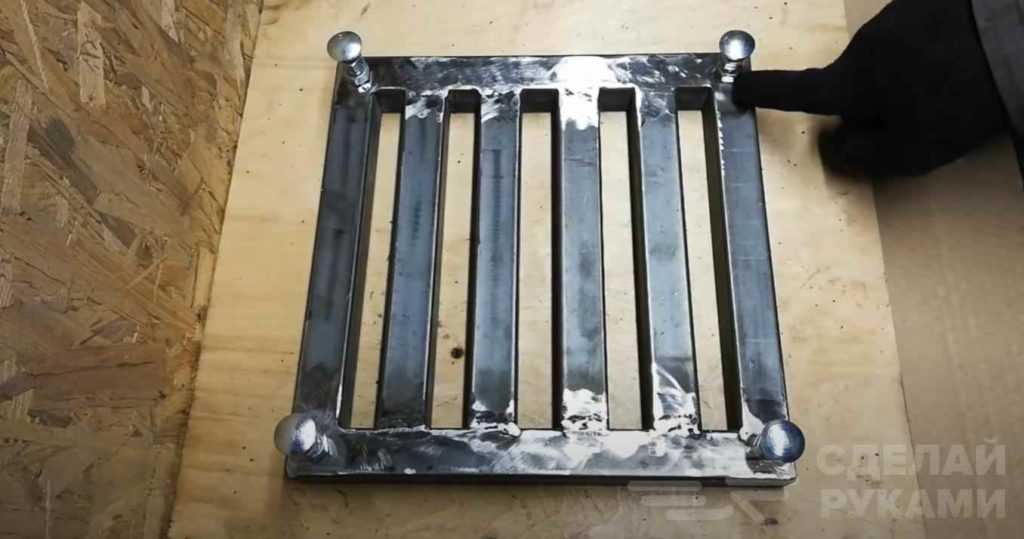

Первым делом необходимо будет изготовить станину (основание). Отрезаем четыре куска профтрубы с краями под углом 45 градусов, и свариваем их вместе.

После этого отрезаем еще четыре заготовки, и привариваем их внутри получившейся рамки.

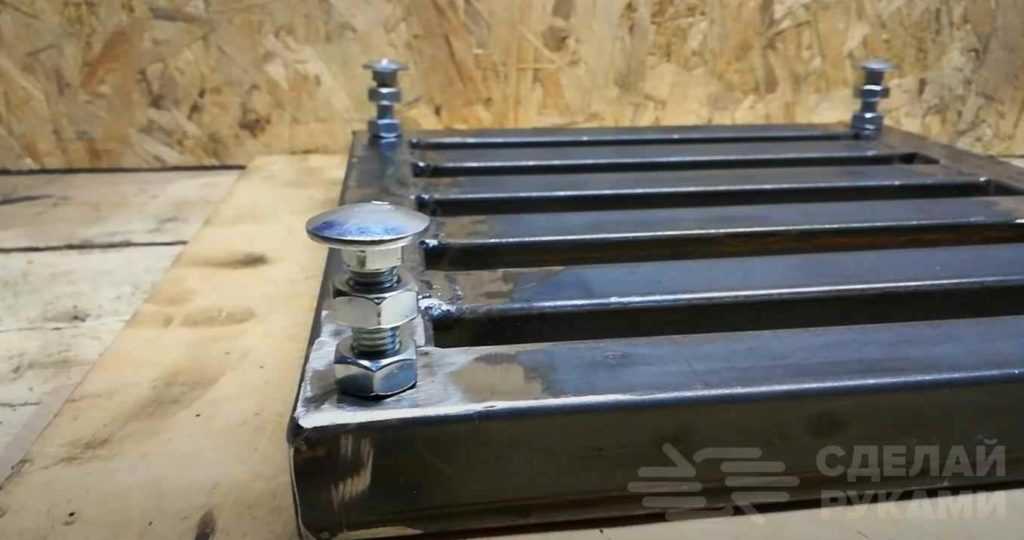

Далее необходимо будет сделать регулируемые ножки. Для этого сверлим в станине четыре отверстия по краям, и привариваем гайки. В них вкручиваем болты (они и будут выполнять роль ножек).

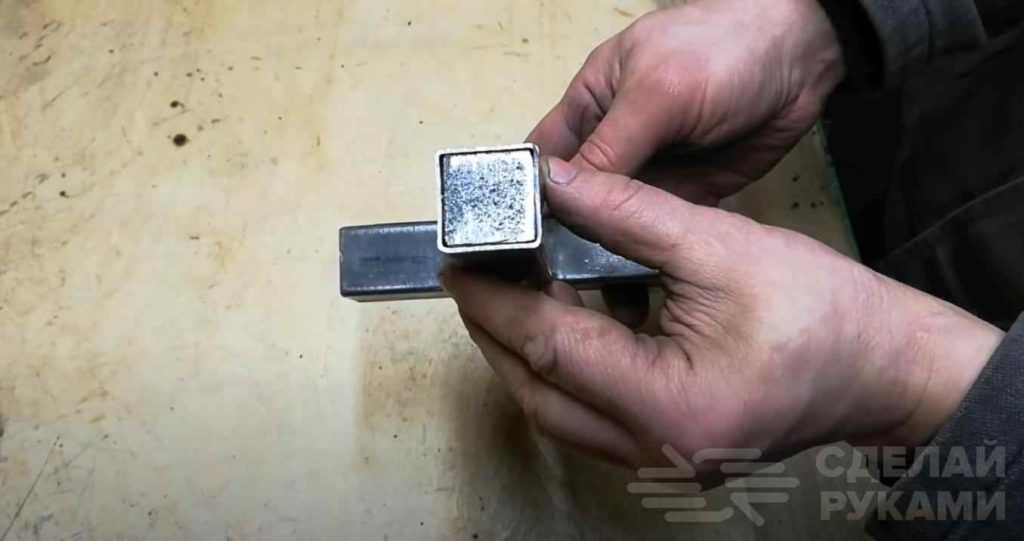

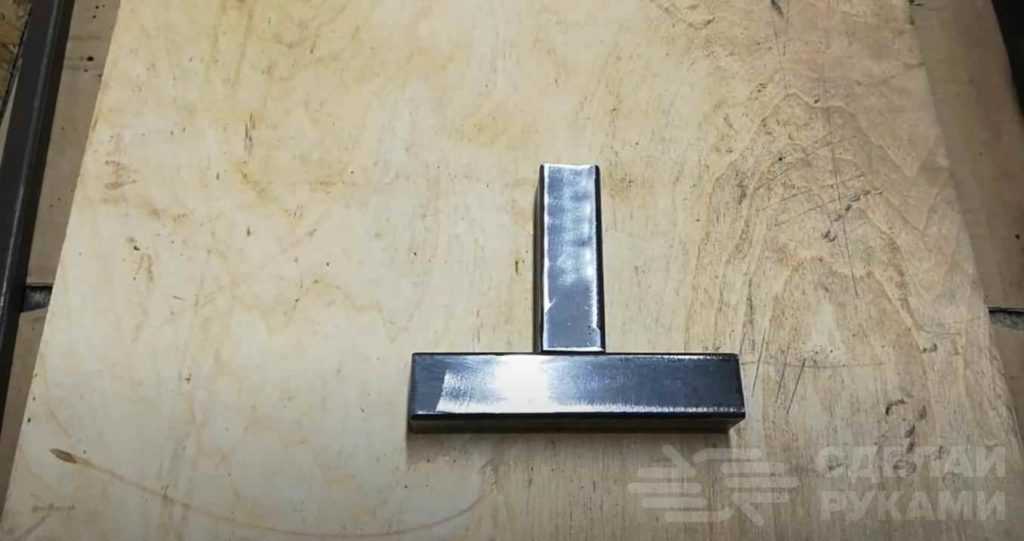

На следующем этапе изготавливаем подвижную Т-образную часть. Торцевое отверстие в коротком отрезке (держателе для дрели) надо будет заглушить. Из листового металла отрезаем кусок квадратной пластины подходящего размера, вставляем в профильную трубу, и обвариваем.

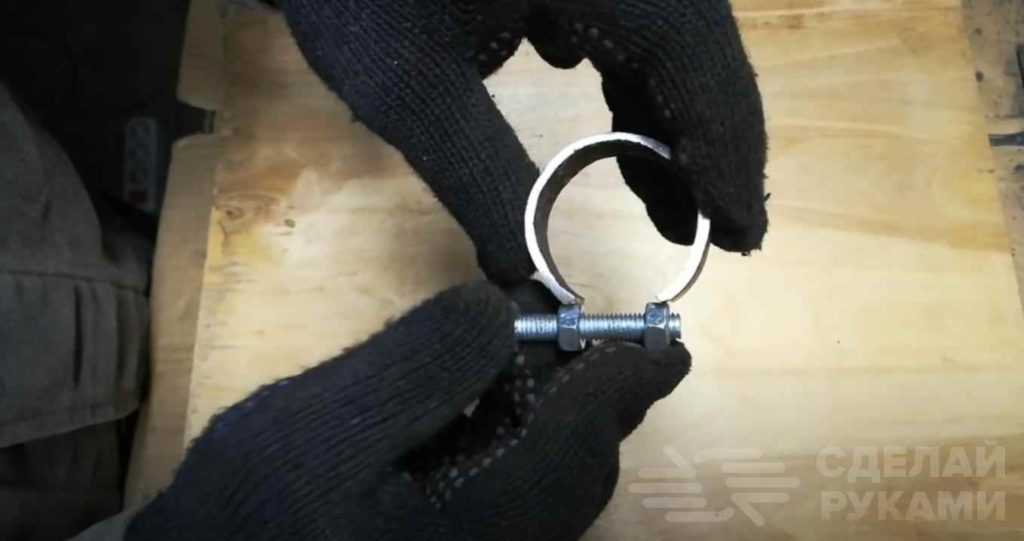

После этого необходимо изготовить хомут для крепления дрели. Его можно сделать из куска металлической круглой трубы. Разрезаем, подгоняем его по размеру, и затем привариваем две гайки.

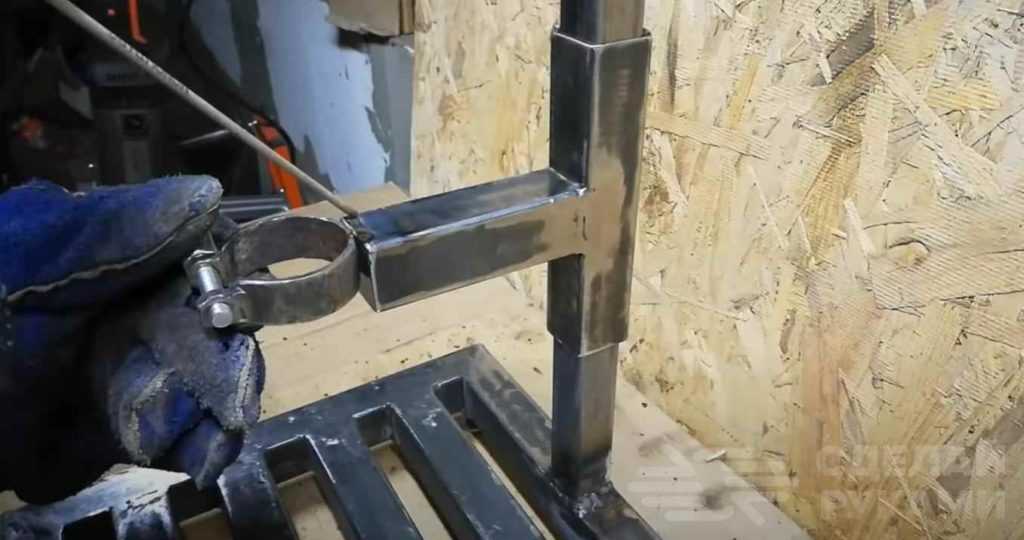

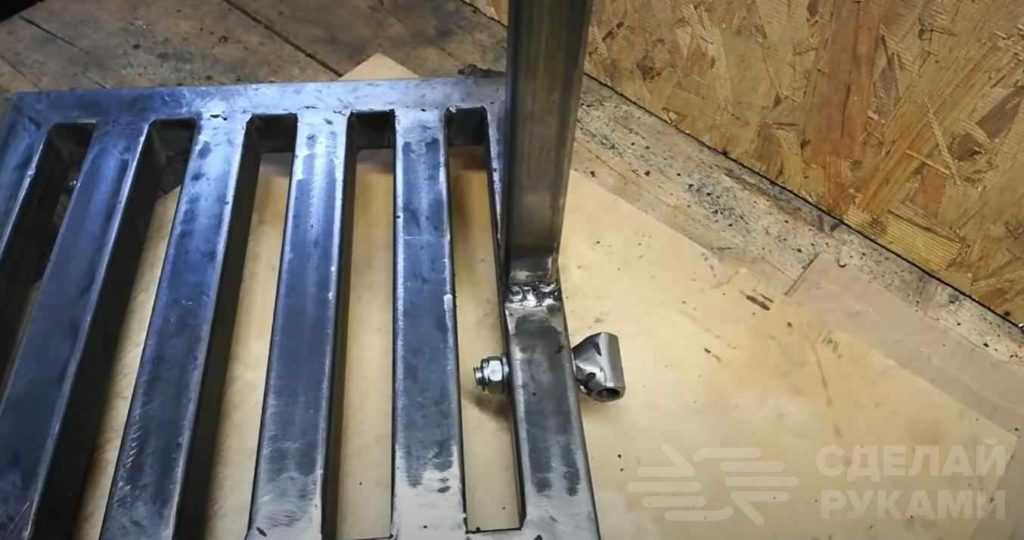

Отрезаем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к станине. Надеваем на нее подвижную часть. К держателю привариваем хомут.

Теперь нужно будет изготовить приводной рычаг, который будет опускать подвижную часть вместе с дрелью.

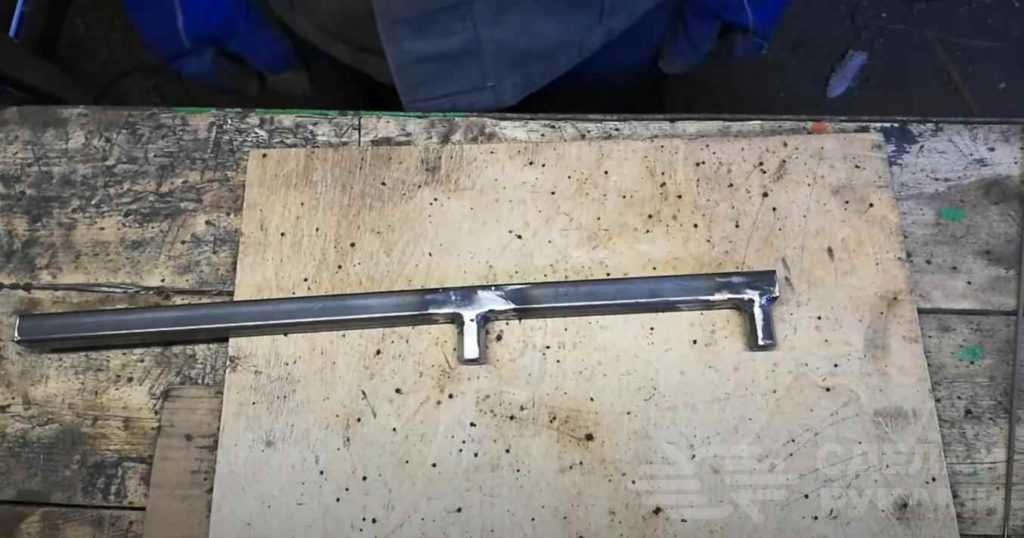

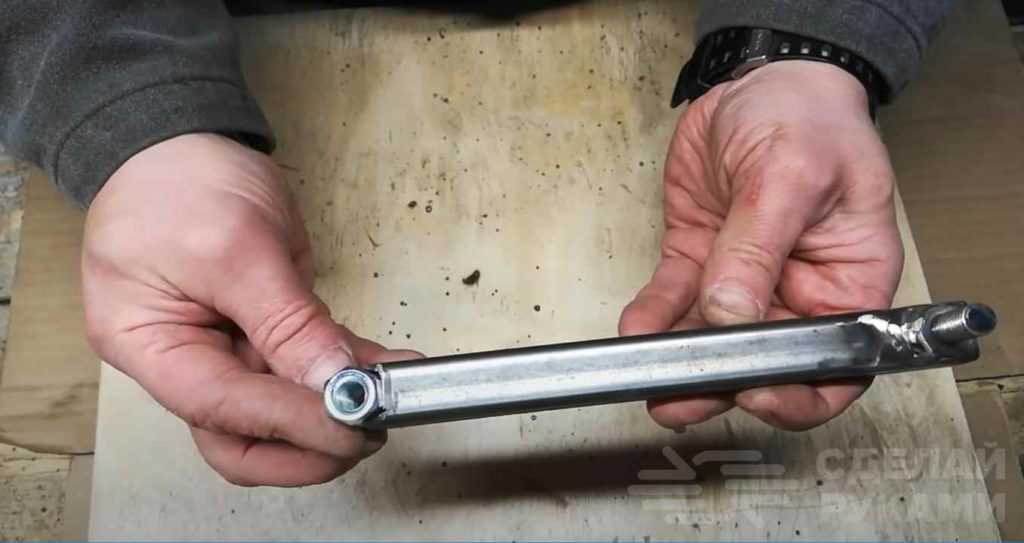

Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. Привариваем к рычагу удлиненную гайку, а к подвижной части надо будет приварить болт.

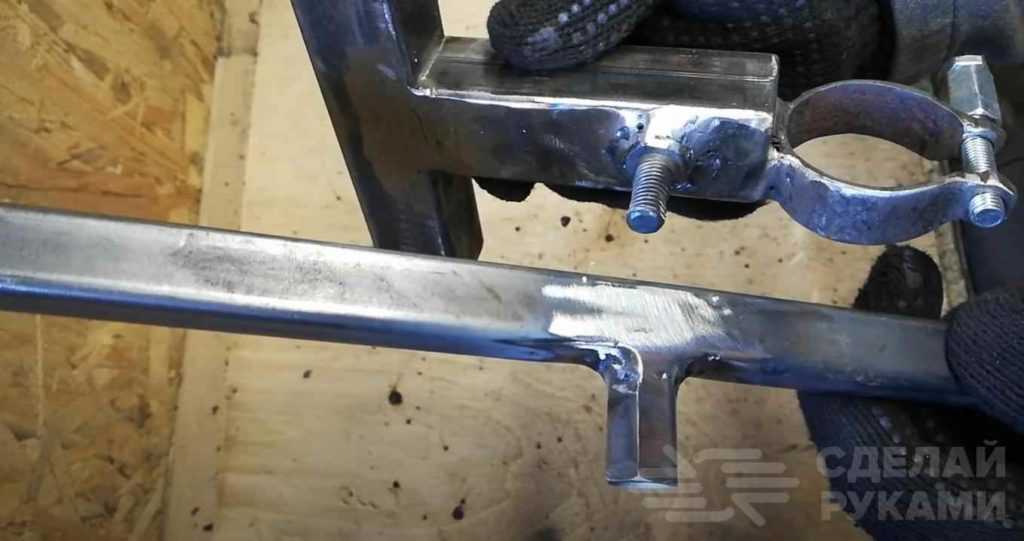

Далее необходимо изготовить еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем удлиненную гайку, с другой — болт. К длинному рычагу привариваем вторую удлиненную гайку.

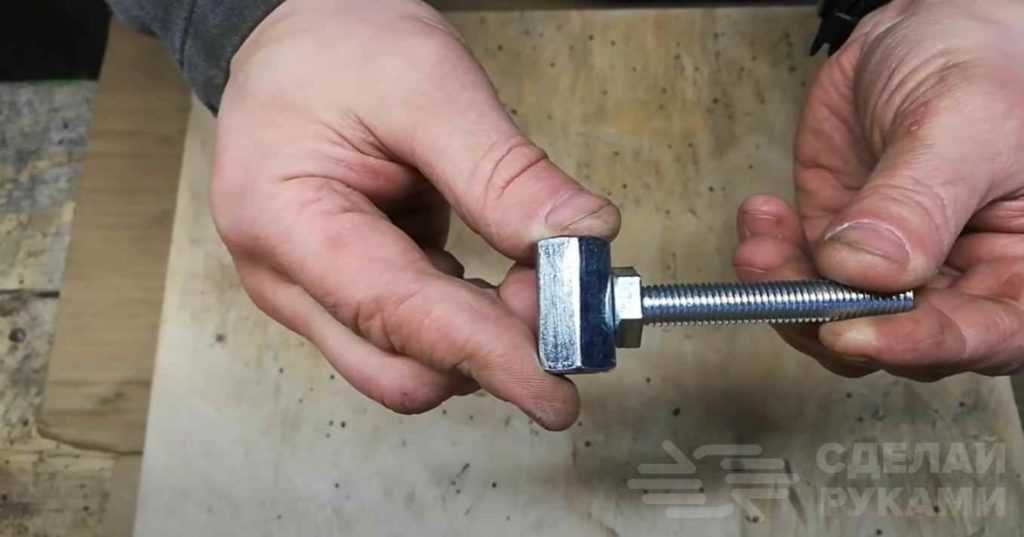

Изготавливаем еще одну деталь. К шляпке болта привариваем удлиненную гайку, как показано на фото ниже.

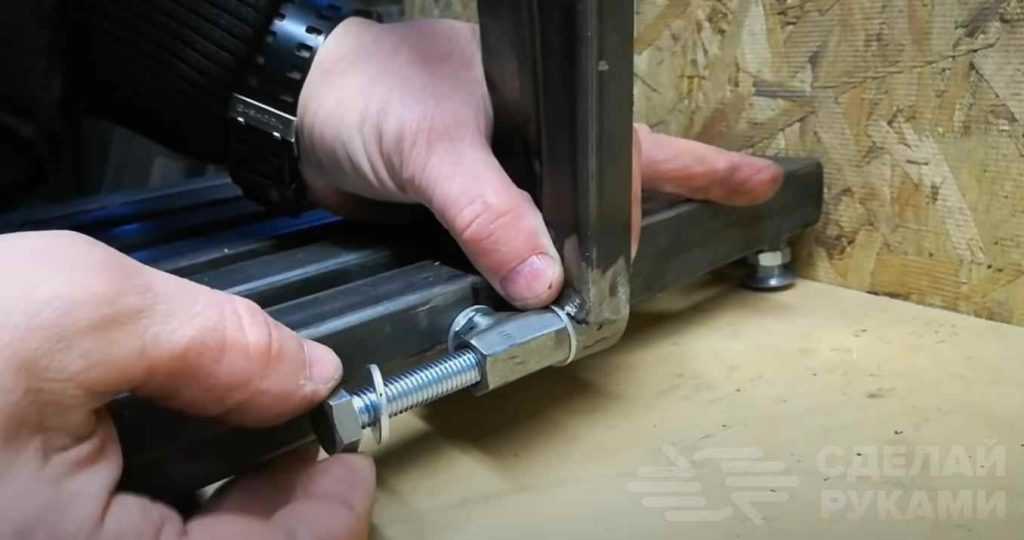

В станине стойки сверлим отверстие, вставляем и фиксируем деталь. Крепим к ней короткий рычаг. А к нему уже крепим приводной рычаг.

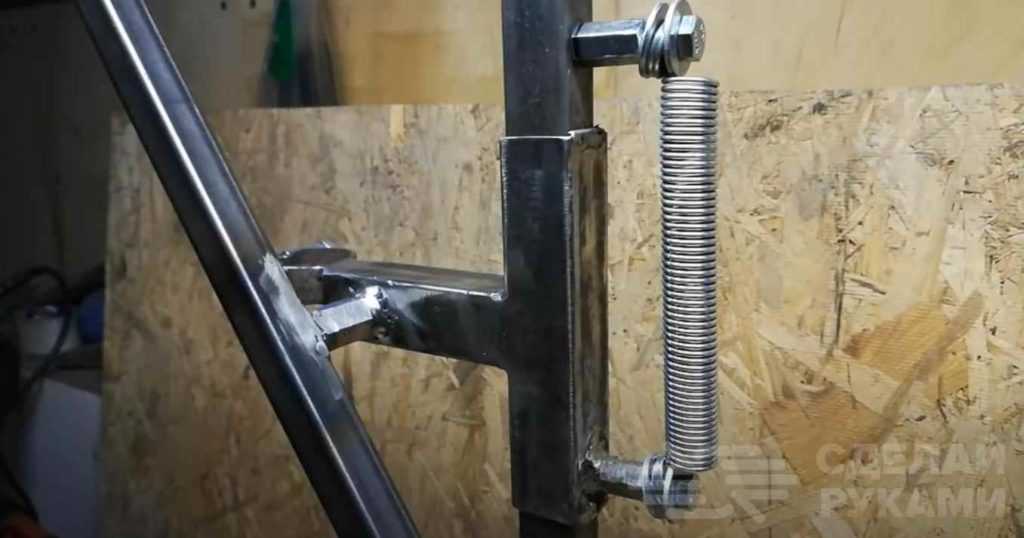

На последнем этапе останется только установить дверную пружину, которая после сверления заготовки будет возвращать в исходное положение механизм для перемещения дрели.  Фиксируется пружина при помощи двух удлиненных гаек и болтов.

Нижняя гайка приваривается к подвижной части, верхняя — крепится с помощью болтового соединения.

Для этого в стойке надо просверлить отверстие, в которое вставляется болт (изнутри профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.

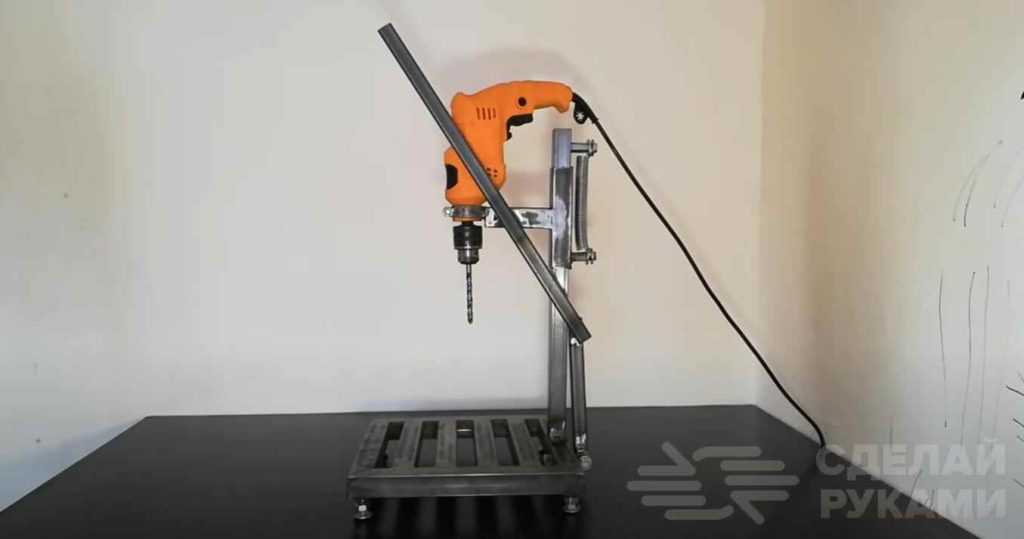

При помощи этого простого приспособления вы сможете просверлить вертикальные отверстия в заготовках из дерева, фанеры или металла, и не переживать, что что-то получится криво.

Пошаговый процесс изготовления основных деталей конструкции и сборки сверлильной стойки рекомендуем посмотреть в авторском видеоролике.

Станок из рулевой рейки

Конструктивное решение — применять рулевую рейку от машины для изготовления сверлильного станка в домашних условиях, чтобы создать компактный станок с хорошими техническими возможностями.

Особенностью такой конструкции является то, что движение рукоятки переходит в точное прогрессивное механическое движение стержня, который поднимает и опускает рабочую головку станка, выдерживая все нагрузки. Положительным моментом является то, что работа большинства рулевых реек регулируется, что дает возможность максимально подобрать параметры стойки для сверлильного аппарата.

Изготовление

1. Производится станина, для надежности установки к ней приваривают ножки.
2. В верхней части основания станины, в листе металла, создают пазы для крепления зажимов.
3. К основе станины приваривают опорную стойку. Стойка усиливается ребрами жесткости в местах соединения.
4. Рулевая рейка закрепляется на опорной стойке. На рейку монтируется ручка для вращения и регулируется ее ход.
5. Создается крепление для инструмента. С его помощью дрель, в местах монтажных болтов, подсоединяется к рулевой рейке.
6. После соединения дрели с рейкой, проверяют правильность размещения инструмента относительно рабочей плоскости стола.
7. Последний этап — проверяют надежность соединения всех частей устройства, тестируют его работу.

Создание самодельной стойки для дрели дает возможность проявить творческие способности в изготовлении уникального приспособления.

Плюсы и минусы самодельных стоек

Самый главный и жирный плюс — экономия денег. В большинстве случаев изготовить сверлильную стойку (направляющую) для шуруповерта или дрели можно из подручных материалов.

Даже если каких-то комплектующих в гараже нет, их можно за копейки приобрести на металлоприемке (например, если надумаете делать направляющие для подвижной части из амортизаторов).

Для изготовления штатива (вертикальной стойки) обычно используется профильная труба — она у многих есть в наличии, да и купить ее не проблема.

Еще одно преимущество самодельной стойки в том, что конструкцию можно подогнать под себя — сделать нужного размера (например, если вы будете перевозить ее в машине).

При этом не нужно лазить по всему интернету, чтобы найти подходящие чертежи — стойку вы может сделать и без них.

Из минусов можно отметить только то, что самодельная сверлильная стойка не предназначена для выполнения высокоточных операция. И, конечно же, она во многом уступает сверлильному станку.

• https://sdelairukami.ru/stojka-dlya-dreli-svoimi-rukami-3-varianta-konstrukczii/
• https://markakachestva.ru/rating-of/5599-luchshie-stojki-dlja-dreli-rejting.html

Инструкция по изготовлению

В принципе, сборка практически любой подставки для дрели происходит по одной и той же схеме. После того как выбрана станина, и к ней, при необходимости, прикреплены уголки, на ней фиксируется подпорка для стойки. На следующем этапе сама стойка соединяется с основанием при помощи винтовых соединений. Затем каждая направляющая должна быть смонтирована на стойке, что удобно делать с использованием мебельного крепежа

Важно упомянуть, что направляющие должны быть без поперечного люфта

Размеры каретки зависят от размеров дрели. Закреплять сверлильное устройство удается при помощи двух способов. Во-первых, это могут быть хомутики, которые пройдут через специально просверленные отверстия в каретке. Для надежной фиксации затягивать их придется очень крепко.

Во-вторых, устройство закрепляется при помощи специальной колодки – кронштейна.

Делается она обычно из деревянной пластины, крепится к базовой каретке под углом в девяносто градусов и укрепляется металлическими уголками. В самой колодке необходимо будет сделать круговой вырез для дрели, диаметр которого на полмиллиметра меньше, чем диаметр дрели, а также прорезь, чтобы закреплять дрель в отверстии. Отверстие создается либо цилиндрической насадкой, либо по простой инструкции. Сперва измеряется диаметр дрели и на деревянной пластинке чертится круг. Следом по окружности с внутренней стороны делается несколько отверстий. Пилкой или же специальным инструментом срезаются промежутки между маленькими отверстиями, а получившееся отверстие обрабатывается напильником.

Последняя может быть либо состыкована с ручкой, либо же отдельно размещаться внизу каретки при помощи специальных пазов. Во втором случае, когда происходит нажатие на ручку, каретка с зафиксированным устройством едет вниз, а обрабатываемая деталь, соответственно, сверлится. В это время пружинки запасают энергию, и когда ручка будет отпущена, каретка вернется наверх.

Достоинства и недостатки самодельной стойки

Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:

• изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
• сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
• чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
• при желании всегда можно создать станок из дрели собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.

Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей

Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:

• для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
• по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
• самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.

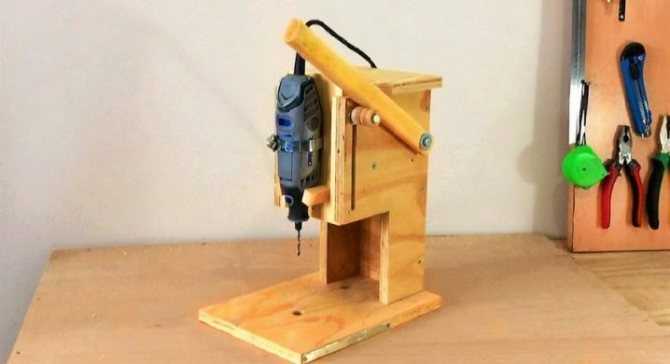

Модель из дерева

Проще всего собрать держатель для дрели из древесины. Для сборки такого устройства используют доски из массива от 20 мм в толщину. Такой материал более устойчив к вибрациям. В качестве крепежей применяют саморезы.

Для подвижной части станка понадобится стержень с резьбой. Проще всего купить подобное изделие в магазине. Чтобы изготовить его самостоятельно понадобиться токарный станок.

Перед сборкой станка в деревянных деталях делают отверстия. Круглое – в нижней части теска и прямоугольное в верхней. Для сборки используют столярный клей, после чего детали скрепляют саморезами. Чтобы станок был более удобен в использовании, все детали шкурят после сборки, зачищая также частички высохшего клея.
